svt_apb_if里的宏定义问题

`SVT_APB_MAX_NUM_SLAVES宏和`SVT_APB_MAX_NUM_SLAVES_xxx宏的区分

在svt_apb_if这个interface里，例化了slave_if 数组，数组的数量由宏 `SVT_APB_MAX_NUM_SLAVES的值来决定。

这里默认`SVT_APB_MAX_NUM_SLAVES的值为16，这个16的定义是哪里来的？

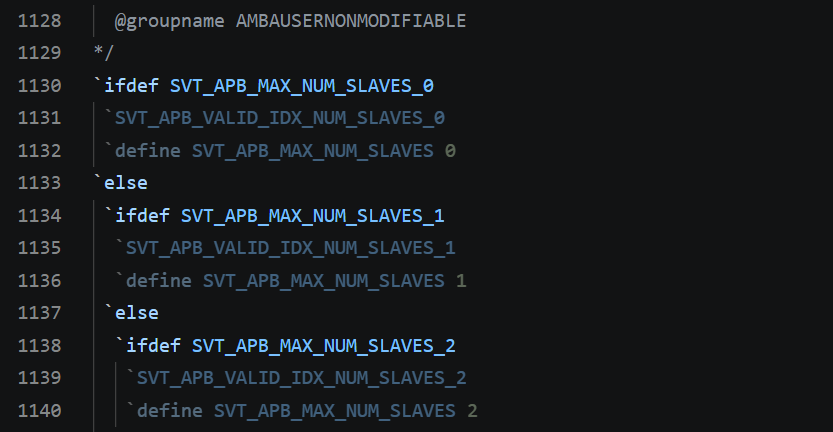

在svt_apb_port_defines.svi里

这些代码依次类推，直接到SVT_APB_MAX_NUM_SLAVES_128

如果SVT_APB_MAX_NUM_SLAVES_0 ~ SVT_APB_MAX_NUM_SLAVES_128都没有定义，那就会走到末尾的`else

所以，当使用svt_apb_vip时，默认走最后的分支，就是例化了16个slave_if。

一个很容易犯错的大坑

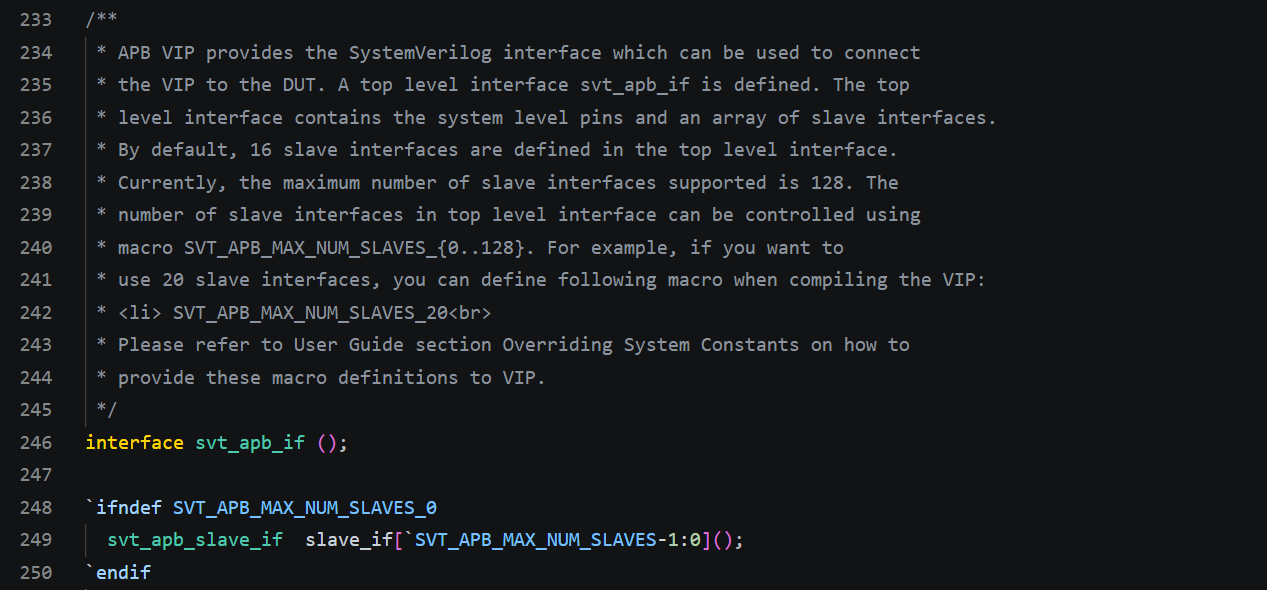

如果要修改svt_apb_if中例化的slave_if的数量，一定不能直接修改SVT_APB_MAX_NUM_SLAVES的值。修改数量的唯一正确方法是去调动那个触发开关的宏，这一点，在官方的注释中也给出了说明：

For example, if you want to

* use 20 slave interfaces, you can define following macro when compiling the VIP:

* <li> SVT_APB_MAX_NUM_SLAVES_20<br>

cpp 复制代码

+define+SVT_APB_MAX_NUM_SLAVES_20

如果直接修改`SVT_APB_MAX_NUM_SLAVES的值会怎么样？

如果直接在编译选项或外部文件中给 SVT_APB_MAX_NUM_SLAVES 赋值（例如 +define+SVT_APB_MAX_NUM_SLAVES=8），通常会引发以下两种后果之一，具体取决于你的编译顺序：

1. 情况一：外部赋值被 VIP 源码无情"覆盖"（最常见）

在大多数 Filelist 组织中，全局的 +define 会先起作用。但当编译器读到 VIP 的这段底层源文件时：

它会检查 `ifdef SVT_APB_MAX_NUM_SLAVES_124 等一系列后缀宏，发现你一个都没定义。
于是代码一路走到最后的 `else 分支（即你发的第一张图）。
执行 `define SVT_APB_MAX_NUM_SLAVES 16。

结果：你先前辛苦定义的 8 被 VIP 源码里的 16 直接覆盖（Overwrite）掉了。VIP 依然会顽固地实例化 16 个接口，你的修改完全不生效。

2. 情况二：触发编译器警告或报错（Macro Redefinition）

如果你的仿真工具（如 VCS）开启了严苛的宏检查，或者编译顺序导致 VIP 先编译、外部宏后定义：

编译器会检测到 SVT_APB_MAX_NUM_SLAVES 被定义了两次。
会吐出类似这样的 Warning 或 Error：
- Warning- $MR$ Macro redefinition Macro 'SVT_APB_MAX_NUM_SLAVES' redefined at ...

3. 潜在的隐患：VALID_IDX 宏缺失导致配套逻辑死锁

注意看上面代码截图，每一个有效的数字分支里，除了 define MAX_NUM，都绑着另外一个宏：

cpp 复制代码

`SVT_APB_VALID_IDX_NUM_SLAVES_124

这是 Synopsys VIP 内部用来做合法索引检查、数组边界控制、甚至是 generate 块开关的配套安全宏。

如果你强行在外部只塞一个 SVT_APB_MAX_NUM_SLAVES，对应的 VALID_IDX 宏就没有被激活。哪怕你侥幸把数字改成功了，VIP 内部某些依赖 VALID_IDX 的 generate 语句块或者断言（Assertion）也会因为找不到对应的配套开关而产生严重的编译或运行时逻辑错误。

核心就是，`SVT_APB_MAX_NUM_SLAVES宏的值，用户千万不要直接来定义这个变量，而是通过+define+SVT_APB_MAX_NUM_SLAVES_xxx 触发条件，在内部自动计算其值

`SVT_APB_VALID_IDX_NUM_SLAVES_xxx宏和`SVT_APB_VALID_SLAVE_IDX_xxx宏

上一节说到，在定义SVT_APB_MAX_NUM_SLAVES_xxx时，做了两件事情，一个是给SVT_APB_MAX_NUM_SLAVES这个宏进行赋值

另一个是添加了SVT_APB_VALID_IDX_NUM_SLAVES_xxx宏定义

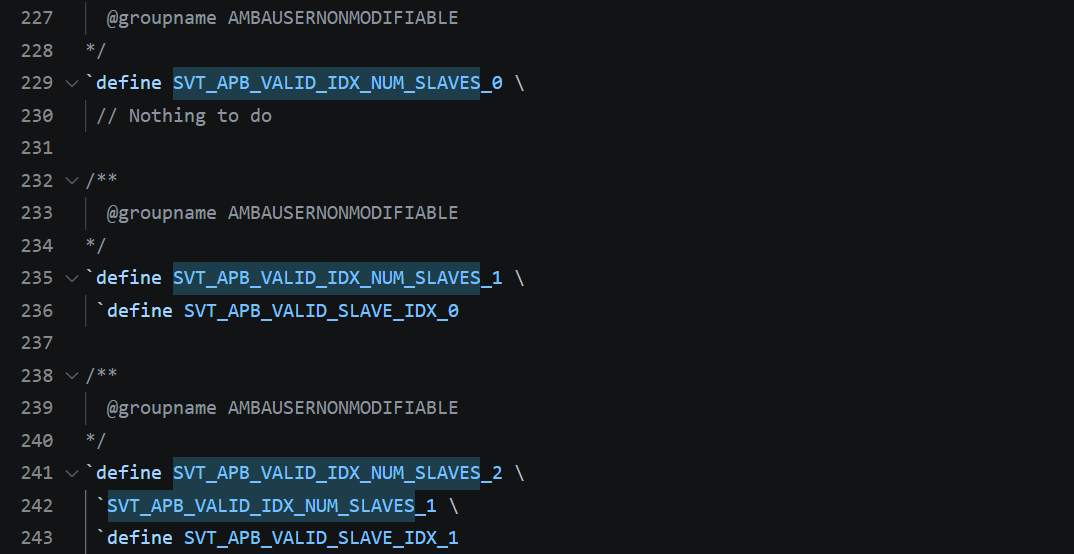

那么SVT_APB_VALID_IDX_NUM_SLAVES_xxx宏做了什么呢？可以看出这个宏的作用是添加另一个宏定义

可以看出，Synopsys VIP 在这里运用了一个非常巧妙且经典的宏嵌套（Macro Nesting）与级联（Cascading）机制。

当 Slave 数量为 0 时 (SVT_APB_VALID_IDX_NUM_SLAVES_0)：
什么都不用做。
当 Slave 数量为 1 时 (SVT_APB_VALID_IDX_NUM_SLAVES_1)：
定义了第 0 个索引是合法的。
当 Slave 数量为 2 时 (SVT_APB_VALID_IDX_NUM_SLAVES_2)：
关键点来了！它首先调用了 SVT_APB_VALID_IDX_NUM_SLAVES_1，然后再额外定义第 1 个索引合法。
因为展开后它包含了 _1 的宏，而 _1 的宏又包含了 IDX_0。所以，一旦你激活了 _2，等同于同时定义了 IDX_0 和 IDX_1。

通过这种级联结构，VIP 开发者只需要在上一层（就是你前两个提问里看到的 ifdef 分支中）调用一次总开关，比如执行了 `SVT_APB_VALID_IDX_NUM_SLAVES_16，那么底层就会一路向下展开：16 包含 15 $\\rightarrow$ 15 包含 14 $\\rightarrow$ ... $\\rightarrow$ 一直到 1。最终结果：自动批量定义了 SVT_APB_VALID_SLAVE_IDX_0 到 SVT_APB_VALID_SLAVE_IDX_15 这 16 个宏。

使用者只需要关系要开启多少个slave_if，并添加这个数量的宏定义+define+SVT_APB_VALID_IDX_NUM_SLAVES_xxx，剩下的事情，在VIP内部都会自动给做好

核心是看SVT_APB_VALID_SLAVE_IDX_xxx 这些被解开的 SVT_APB_VALID_SLAVE_IDX_x 拿去干嘛了？

在svt_apb_if.svi的源代码里，这个宏在两个地方被使用到，通过控制 SVT_APB_VALID_SLAVE_IDX_x（即第 x 个 Slave 接口是否有效），VIP 在这两个地方分别实现了运行时动态获取接口和编译时条件连接。

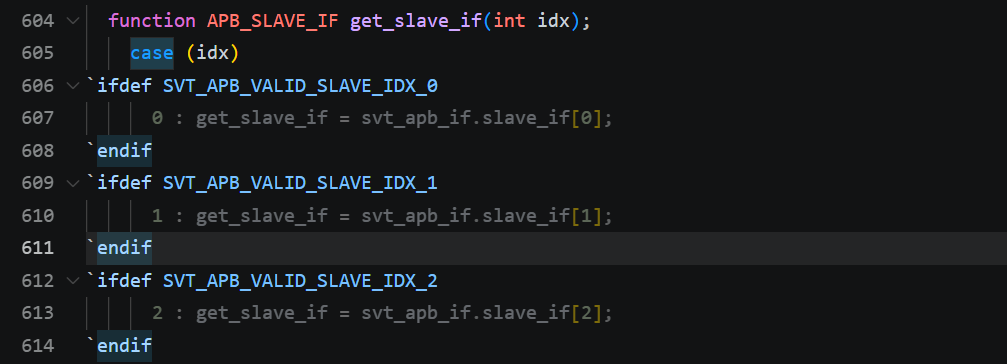

1. 第一处（图 1，第 604 行）：用于运行时（Runtime）动态获取接口指针

这是一个 SystemVerilog 函数 get_slave_if(int idx)，它的作用是通过传入一个整数索引（ID），返回对应虚接口（Virtual Interface）的引用。

具体用处：在 UVM 验证环境（比如 Driver、Monitor 或 Sequeuncer）中，组件需要拿到具体的 virtual svt_apb_slave_if 来监测和驱动总线。通过调用这个函数，环境可以根据配置的 idx 动态拿到对应的 Slave 接口。
条件编译保护：使用 `ifdef SVT_APB_VALID_SLAVE_IDX_x 的目的是防止 case 语句中出现越界访问（Out of bounds）。
- 举个例子：如果你通过宏配置了只有 2 个 Slave（0 和 1），那么 SVT_APB_VALID_SLAVE_IDX_2 就没有被定义，第 613 行的 2 : get_slave_if = svt_apb_if.slave_if $2$ ; 就不会被编译。这样可以防止在运行时不小心传入 idx=2 时，仿真器因为访问了不存在的 slave_if $2$ 而直接崩溃（Fatal Error）。

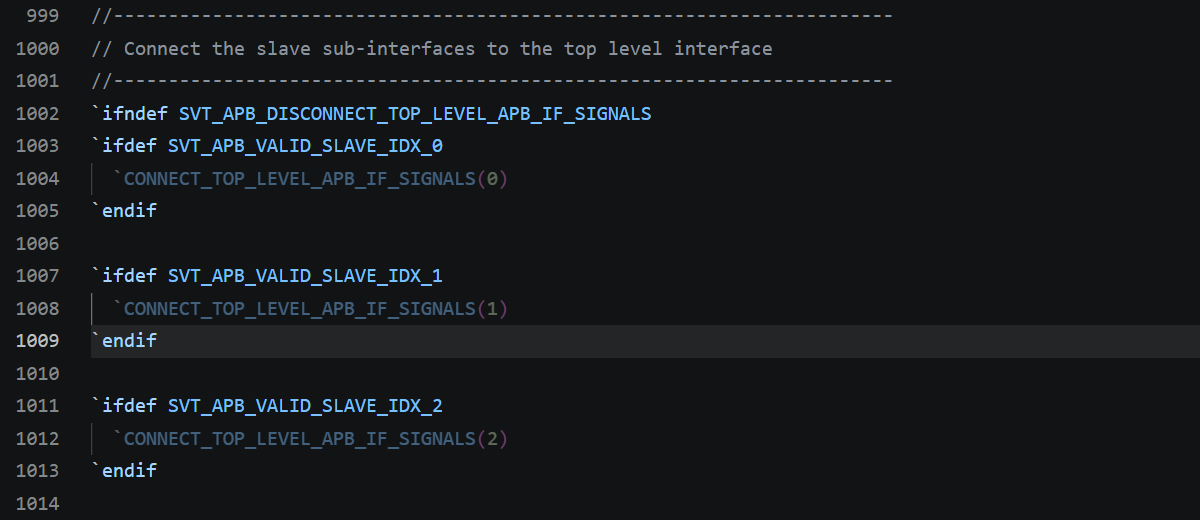

2. 第二处（图 2，第 1002 行）：用于编译时（Compile-time）自动信号绑定连线

这里是在接口内部利用条件编译，自动将底层的子接口信号和顶层总线信号连接起来。

具体用处：当你在 TB Top 中实例化了 svt_apb_if 后，只要你没有定义断开宏（SVT_APB_DISCONNECT_TOP_LEVEL_APB_IF_SIGNALS），VIP 就会根据你定义的有效 Slave 数量，自动执行各个端口的 assign 连接。
条件编译保护：
- 它首先在外层判断是否需要断开（第 1002 行）。
- 接着，它只为你实际定义了的 Slave 分支生成连接代码。例如，如果你只配置了 16 个 Slave，它就只会展开调用 `CONNECT_TOP_LEVEL_APB_IF_SIGNALS(0) 到 `CONNECT_TOP_LEVEL_APB_IF_SIGNALS(15)。
- 这样同样保证了编译器不会去碰 slave_if $16$ 或更高索引的未实例化接口，从而避免编译阶段的语法报错。

对应位置	核心作用	发生阶段	解决什么问题
第一处 (`get_slave_if`)	软件层面的接口动态路由	运行时 (Runtime)	让 UVM 验证环境能够根据配置的 ID，安全、动态地获取到对应的虚拟接口指针。
第二处 (`CONNECT_...`)	硬件层面的信号自动绑定	编译时 (Compile-time)	配合你的总线规模（Slave 数量），自动生成对应数量的硬件物理导线（`assign`）连接。

SVT_APB_DISCONNECT_TOP_LEVEL_APB_IF_SIGNALS宏

在 Synopsys SVT APB VIP 中，SVT_APB_DISCONNECT_TOP_LEVEL_APB_IF_SIGNALS 是一个编译期的条件编译开关（宏）。

它的核心作用是：阻断（关闭）VIP 顶层接口内部默认的自动 assign 连线逻辑，以便让验证工程师在 Top 层进行手动的自定义连线，防止仿真时出现信号多重驱动（Multiple Drivers）导致的 X 态冲突。

1. 默认情况（不定义该宏）------ 自动物理连接

在不定义这个宏时，编译器会走到你前面截图里的第 1002 行的 `ifndef 分支内部。此时，VIP 内部会自动执行类似下面的硬件连线（以 Master 驱动为例）：

cpp 复制代码

// VIP 内部自动生成的连线
assign svt_apb_if.slave_if[0].paddr = paddr;
assign svt_apb_if.slave_if[0].pwdata = pwdata;

适用场景：外设（DUT）的接口管脚命名、层次结构和 VIP 顶层完全一致，直接通过 VIP 自带的顶层连线宏就能一步到位绑好。

2. 定义该宏之后 ------ 断开默认连接，改为手动或交互式连接

如果你在编译选项中加入了 +define+SVT_APB_DISCONNECT_TOP_LEVEL_APB_IF_SIGNALS，VIP 内部的那几百行自动 assign 语句就会被全部屏蔽（物理断开）。

此时，svt_apb_if.slave_if $x$ 内部的信号线全部变成高阻态（或者没有被内部驱动），连接的控制权完全交还到了你的手上。

为什么svt_apb_if里只有slave_if，没有master_if？
