1. 硬件物理层：核心组件的相对位置与速度

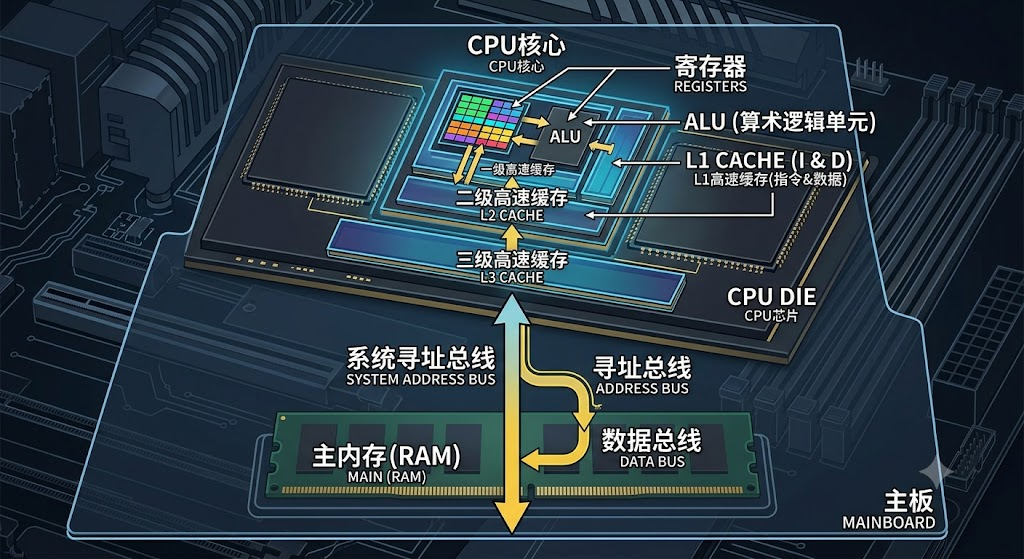

1.1 CPU、寄存器、高速缓存、寻址总线的相对位置

在计算机体系结构中，这些组件的相对位置、层级关系直接决定了计算机的处理性能，可以看作一个"核心处理区"向外辐射的层级结构。

1.1.1 核心内部：CPU 核心（CPU Core）

寄存器（Registers）位于这一层，是 CPU 内部最核心、最紧密的组成部分。每个 CPU 核心内部都有自己的一组寄存器（如累加器、程序计数器 PC、通用寄存器等）。距离运算单元（ALU）最近，速度最快，但容量极小（通常只有几百个字节）。

1.1.2 贴身管家：高速缓存（Cache）

高速缓存通常分为三级（L1、L2、L3），物理位置由内向外延伸：

L1 缓存：绝对位于 CPU 核心内部，紧挨着寄存器，通常分为指令缓存和数据缓存，每个核心独享。
L2 缓存：紧贴着 CPU 核心，早期在核外，现代架构中集成在 CPU 核心内部，每个核心独享或两个核心共享。
L3 缓存：位于同一个 CPU 芯片（Die）上，但在所有 CPU 核心的外部，是所有 CPU 核心共享的"大仓库"。

1.1.3 通信桥梁：寻址总线（Address Bus）

寻址总线从 CPU 芯片内部延伸出来，连接到主板上的内存（RAM）和输入输出接口（I/O）。当 CPU 核心在寄存器和高速缓存中都找不到需要的数据时（即缓存缺失），CPU 就会通过寻址总线发出想要的内存地址，然后通过数据总线把内存数据传回 L3 → L2 → L1 → 寄存器。

1.1.4 总结：从内到外的空间与速度层级

CPU 核心 ⟶ 寄存器 ⟶ L1 ⟶ L2 ⟶ L3 ⟶ $寻址总线$ ⟶ 主内存 (RAM) \text{CPU 核心} \longrightarrow \text{寄存器} \longrightarrow \text{L1} \longrightarrow \text{L2} \longrightarrow \text{L3} \longrightarrow \big $\\text{寻址总线} \\big$ \longrightarrow \text{主内存 (RAM)} CPU 核心⟶寄存器⟶L1⟶L2⟶L3⟶ $寻址总线$ ⟶主内存 (RAM)

组件	物理位置	访问速度	容量大小
寄存器	CPU 核心最深处	极快（约 0.5 纳秒）	几百字节
L1 缓存	CPU 核心内部	很快（约 1 纳秒）	几十 KB
L2 缓存	CPU 核心内部/紧邻核心	较快（约 3~5 纳秒）	几百 KB 至几 MB
L3 缓存	CPU 芯片内，核心外部	中等（约 10~20 纳秒）	几十 MB
寻址总线	跨越 CPU 芯片与主板	取决于系统总线频率	决定最大内存寻址空间

简单来说，寄存器和高速缓存是 CPU 封装内部的"私产"（距离极近），而寻址总线则是 CPU 伸出芯片外壳、用来向外面的内存"要数据"的触手。

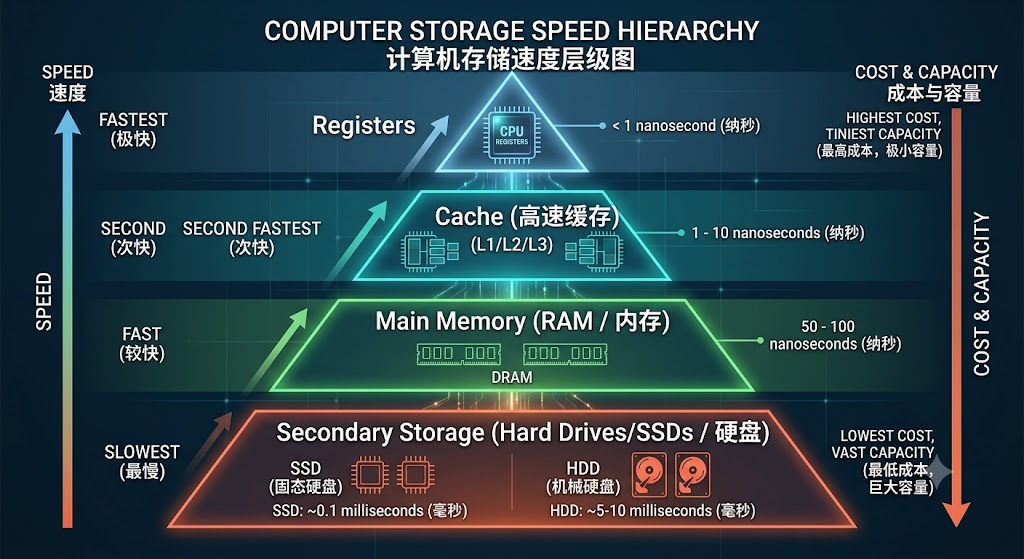

1.2 寄存器、高速缓存、内存、硬盘速度对比

四者速度由快到慢：寄存器 > 高速缓存（Cache） > 内存（RAM） > 硬盘（SSD/HDD），通常用"存储金字塔"（Storage Hierarchy）来展示速度、容量与成本的对比关系。

1.2.1 寄存器（Registers）

速度最快（与 CPU 同频，通常小于 1 纳秒），直接集成在 CPU 核心内部，容量极小（几百字节到几 KB），是 CPU 的核心工作台。

1.2.2 高速缓存（Cache）

速度极快（仅次于寄存器，几纳秒左右），集成在 CPU 芯片上或紧挨着 CPU，容量较小（几 MB 到几十 MB），用于预先缓冲 CPU 可能用到的内存数据。

1.2.3 内存（RAM/主存）

速度较快（几十纳秒），通过主板插槽与 CPU 连接，容量中等（8GB - 64GB 甚至更高），断电后数据全部丢失。

1.2.4 硬盘（SSD/HDD/辅存）

速度最慢（SSD 微秒级，HDD 毫秒级），外部存储设备，容量极大（几百 GB 到数 TB），断电后数据不会丢失。

核心规律：越靠近 CPU 的存储介质，速度越快、成本越高、容量越小；反之，离 CPU 越远的存储介质，容量越大、成本越低、但速度越慢。

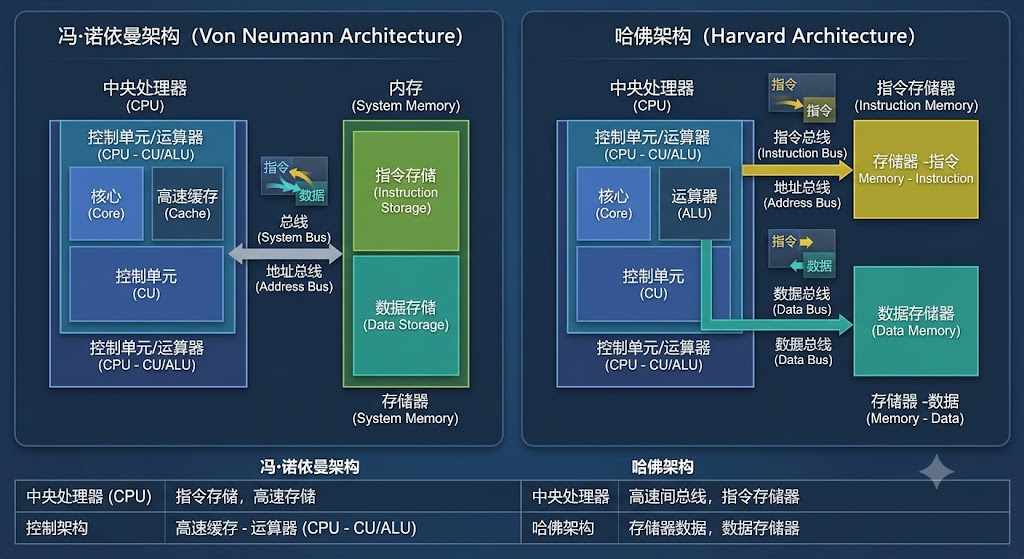

2. 硬件架构设计理念：冯诺依曼与哈佛架构

冯·诺依曼架构（Von Neumann Architecture）和哈佛架构（Harvard Architecture）是两种最基础且深远地影响了现代芯片设计的计算机硬件组织模型，核心区别在于"程序指令"和"数据"到底是混着放，还是分开放。

2.1 冯·诺依曼架构（共享通道的"单车道"）

冯·诺依曼架构奠定了现代通用计算机的基础（也称普林斯顿架构），核心特点是程序指令和数据存放在同一个存储器中。

物理结构：只有一个存储器（内存）和一套总线（包括地址总线和数据总线）。
工作原理：CPU 必须先通过总线去内存里取指令，然后再通过同一套总线去内存里读写数据。
瓶颈：指令和数据共用一条通道，CPU 无法同时读取指令和读写数据，总线传输速度会成为限制系统性能的"卡脖子"环节。

2.2 哈佛架构（各走各路的"双车道"）

哈佛架构提出将程序指令与数据完全分离的设计理念。

物理结构：拥有两个独立的存储器（程序存储器 ROM 和数据存储器 RAM），并配备两套完全独立的物理总线。
工作原理：芯片可以同时从程序存储器中读取当前要执行的指令，并从数据存储器中读写操作数。
优劣：吞吐量更大，执行效率极高，避免了总线冲突；但硬件结构复杂，引脚数量成倍增加，且缺乏弹性。

2.3 核心对比

特性	冯·诺依曼架构	哈佛架构
存储器结构	指令与数据合二为一	指令与数据物理分离
总线结构	共用一套总线	独立的指令总线和数据总线
执行效率	较慢（串行排队）	较快（并行读取）
硬件复杂度	结构简单，成本低	结构复杂，引脚多，成本高
空间利用率	高	低
典型应用	通用电脑（PC、服务器）	嵌入式、DSP、单片机

2.4 现代计算机的妥协：改进型哈佛架构

现代 CPU 实际上采用了"外表冯·诺依曼，内心哈佛"的融合架构：

CPU 外部（内存层面）：依然是冯·诺依曼架构，一条内存条同时存放代码和数据，结构简单、省钱、分配灵活。
CPU 内部（缓存层面）：引入哈佛架构，L1 缓存被拆成 L1I（指令缓存）和 L1D（数据缓存）。

通过这种设计，现代 CPU 在核心最内部享受哈佛架构"并行双车道"的极速快感，走出芯片面对大容量内存时，又享受冯·诺依曼架构"省钱灵活"的优势。

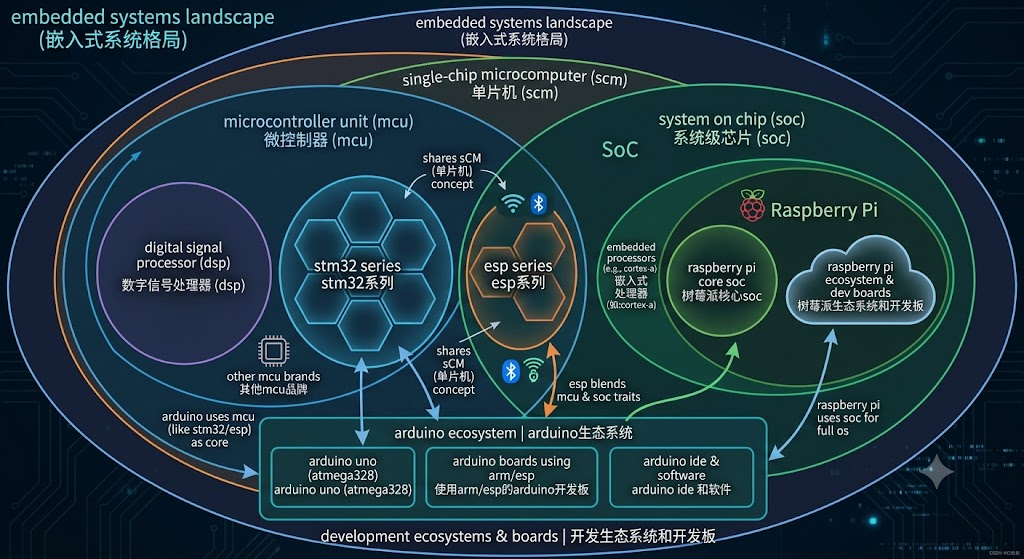

3. 嵌入式硬件品类体系：SoC、MCU、单片机及其生态

这些名词不是平行概念，而是包含了大分类（芯片架构）、具体芯片系列、以及开发板生态。

3.1 大分类：芯片架构（包含关系）

3.1.1 单片机（MCU, Microcontroller Unit）

微控制器，把 CPU、内存（RAM）、闪存（ROM）和各种外设接口全部集成在同一块芯片上，专门用来做单一的控制任务，如同一辆功能俱全的"面包车"。

3.1.2 SoC（System on Chip）

系统级芯片，比 MCU 强大得多，通常还集成了 GPU、Wi-Fi/蓝牙基带、甚至 AI 加速器，可以运行完整的操作系统（如 Linux 或 Android），如同一辆"重型卡车"或"高铁"。

3.1.3 DSP（Digital Signal Processor）

数字信号处理器，是一种特殊架构的微处理器，对数学运算（特别是乘加运算）进行了极强的硬件优化，专门用来超高速处理音频、视频、雷达等信号。

从属关系：单片机＝MCU（国内习惯叫单片机，国外和业界叫 MCU）；SoC 包含了高阶的 MCU，但现在界限越来越模糊。

3.2 具体芯片系列

3.2.1 STM32

意法半导体（ST）公司推出的一系列 MCU，基于 ARM Cortex-M 核心，是工业控制、消费电子领域最主流、最庞大的单片机家族。

3.2.2 ESP

乐鑫科技（Espressif）推出的芯片系列（如 ESP8266、ESP32），属于自带 Wi-Fi 和蓝牙功能的 MCU/SoC，因性价比高且自带无线网络，在物联网领域统治力极强。

3.3 开发板与生态系统

3.3.1 Arduino

不是芯片，而是一个开源硬件生态（开发板 + 软件 IDE）。早期 Arduino 开发板用的是 AVR 架构的单片机，现在也可以用 Arduino 软件去开发 STM32 和 ESP32，极大降低了硬件编程的门槛。

3.3.2 树莓派（Raspberry Pi）

一台微型电脑（Single Board Computer），核心是一颗博通（Broadcom）的 SoC 芯片，运行 Linux 系统，插上显示器和键盘就是一台电脑（后来推出的 RP2040 是其自己的 MCU 芯片）。

3.4 关系串联总结

STM32 是一种经典的单片机/MCU。
ESP32 是升级版、自带 Wi-Fi 蓝牙的 MCU/低功耗 SoC。
Arduino 是快速上手的工具包，内部可以插 AVR、STM32 或 ESP32。
树莓派是用 SoC 做的微型电脑，性能远超单片机，能跑 Linux。
DSP 是"偏科的天才"，专门做高频信号处理，而 MCU 是处理通用控制任务的"杂家"。

3.5 定位差异对比表

名称	本质属性	运算能力	能否跑 Linux	核心场景
单片机/MCU	芯片品类	低~中	不能	工业控制、家电、传感器
SoC	芯片品类	高~极高	能	智能手机、路由器、车载
DSP	专用芯片	极高（特定运算）	不能	音频解码、雷达、图像处理
STM32	具体 MCU 品牌	中等	不能	机械臂、无人机、平衡车
ESP32	具体 MCU/SoC 品牌	中等（带无线）	不能	智能插座、物联网设备
Arduino	开发生态	取决于核心芯片	不能	创客教育、原型开发
树莓派	微型电脑板	高	能	软路由、AI 视觉、个人服务器

4. 软件运行层：操作系统与硬件的关系

前面提到的芯片和开发板是"躯体"（硬件平台），而 RTOS 和 RT-Thread 是运行在它们上面的"灵魂"（操作系统）。

4.1 RTOS 和 RT-Thread 概念

4.1.1 RTOS（Real-Time Operating System，实时操作系统）

一个大品类的名词，是一类专门为了"实时性"而设计的操作系统，对外界指令响应必须极快、极准。常见的 RTOS 家族成员包括 FreeRTOS、uC/OS、RT-Thread、Zephyr 等。

4.1.2 RT-Thread

RTOS 大品类下的一个具体品牌/开源产品，由中国团队自主开发，目前在物联网和工业领域非常流行，生态极其丰富。

4.2 软硬件对应关系

4.2.1 完美适配：RTOS 与 MCU（单片机/STM32/ESP32）

单片机资源有限，跑不动 Linux 这样的庞然大物，但纯裸机代码处理复杂网络通信或多任务时会力不从心。RTOS（包括 RT-Thread）体积小巧，只需几 KB 到几十 KB 内存，却能让单片机同时处理多个任务。STM32 是跑 RTOS 最庞大的硬件宿主，而 ESP32 的官方开发框架底层默认基于 FreeRTOS 运行。

4.2.2 特殊关系：RTOS 与 Arduino

Arduino 经典开发板芯片性能较弱，通常跑裸机代码（setup() 和 loop() 死循环）。但随着高级 Arduino 硬件（使用 ESP32 或 STM32）的普及，也可以在 Arduino 代码里调用 RTOS 接口实现多线程。

4.2.3 降维打击/不适合：RTOS 与 SoC/树莓派

树莓派是基于高性能 SoC 的微型电脑，任务是运行 Linux 这种分时操作系统，功能比 RTOS 强大万倍。只有在极端的工业场景下，若需要绝对精准的微秒级控制，才会强行在其 SoC 上裸跑 RTOS。

4.2.4 井水不犯河水：RTOS 与 DSP

DSP 追求极致的数字信号数学运算，通常运行高度优化的专用算法代码（裸机或专用调度器），与通用物联网 RTOS 关注点完全不同。

4.3 软硬件层级关系图

复制代码

+-------------------------------------------------------------+
| 4. 应用软件层 (你的代码 / 智能家居逻辑 / 机械臂控制)              |
+-------------------------------------------------------------+
| 3. 操作系统层 (RT-Thread / FreeRTOS)   <-- 【这是RTOS的位置】 |
+-------------------------------------------------------------+
| 2. 硬件抽象层/驱动 (各芯片官方提供的 SDK)                     |
+-------------------------------------------------------------+
| 1. 物理硬件层 (STM32 / ESP32 / 单片机)  <-- 【这是MCU的位置】  |
+-------------------------------------------------------------+

4.4 总结对照表

硬件平台	算力与内存资源	通常运行的"灵魂"（软件）	RTOS/RT-Thread 的角色
单片机/MCU（STM32）	较小（128KB~1MB RAM）	裸机代码或 RTOS	绝对的主角，帮助实现多任务管理
物联网 MCU（ESP32）	中等（几百KB~4MB）	底层天然自带 FreeRTOS，支持 RT-Thread	幕后英雄，调度网络协议栈
Arduino 平台	极小~中等	简单的裸机死循环	选配组件，适合进阶开发者引入
微型电脑（树莓派 SoC）	极大（1GB~8GB RAM）	通用 Linux	非主流选择，除非需要硬实时
DSP	中~大（看型号）	专用数学运算程序/专用实时内核	边缘角色，一般不用通用 RTOS

5. 实践选择：裸机运行 vs RTOS 运行

5.1 术语澄清

更准确、更常用的说法是"裸机运行"（Bare-metal running）或"裸机代码/裸机编程"。裸机指没有安装任何操作系统（既没有 Linux，也没有 RTOS）的纯硬件，程序直接控制硬件寄存器、中断和外设，代码核心是一个巨大的 while(1) 死循环。

5.2 各类硬件的裸机能力分析

结论是：除了高阶的树莓派，其余全部都可以、且非常适合裸机运行。

5.2.1 单片机/MCU/STM32/DSP：可以，且是童子功

这些芯片设计初衷就是为了裸机控制，编译成二进制文件直接烧录进去即可裸机运行。

5.2.2 Arduino：绝大多数默认就是裸机

在 Arduino IDE 里写的 setup() 和 loop()，本质上就是被封装好的裸机死循环。

5.2.3 ESP（以 ESP32 为例）：可以裸机，但极少有人这么做

ESP32 核心卖点是 Wi-Fi 和蓝牙，无线协议栈极其复杂，裸机几乎不可能搞定，所以官方 SDK（ESP-IDF）直接把 FreeRTOS 内置进去。

5.2.4 树莓派（高性能 SoC 版本）：通常不叫裸机，必须跑系统

树莓派 3/4/5 基于 ARM Cortex-A 核心的 SoC，内部结构复杂，市面实际应用中 99.9% 必须跑 Linux 操作系统（注：单片机板"树莓派 Pico"用的是 RP2040 MCU，完全是裸机跑）。

5.3 市面上的主流实践格局

在工业界和消费电子领域，选择"裸机"还是"RTOS"完全取决于项目的复杂度。

5.3.1 坚持"裸机跑"的场景（约 40%~50%）

在追求极致稳定、极低成本、极高实时性的领域，裸机是不二之选：

家电控制：微波炉、电饭煲、电动牙刷，功能单一，裸机死循环加定时器中断即可解决。
汽车安全/精密控制：ABS 系统等，裸机响应是微秒级，不会因操作系统调度出现偶发性卡顿。
极简物联网：纯粹采集数据并通过串口发出的传感器节点。

5.3.2 走向"RTOS 跑"的场景（约 50%~60%）

当硬件涉及复杂的网络协议、图形界面或多任务并发时，市面产品会集体转向 RTOS：

消费级物联网：智能插座、扫地机器人、智能手表、联网无人机。
工业复杂设备：智能电表、电力集抄器、需要跑 4G/5G 模组的工业网关（STM32 + RT-Thread 常见于此）。

5.4 总结对照表

硬件/概念	能否裸机运行	市面上通常怎么跑	原因
单片机/MCU/STM32	能	简单控制用裸机；联网/复杂控制用 RTOS	平衡成本与多任务复杂度
DSP	能	绝大多数是裸机（或专用轻量内核）	追求极致的数学运算响应速度
ESP（ESP32）	能	几乎100%跑 RTOS（FreeRTOS）	无线通信协议栈太复杂
Arduino	能	90%以上是裸机	定位是新手友好、快速原型
树莓派（SoC电脑）	理论能，极难	99.9%跑 Linux 操作系统	本质是台电脑，需支持复杂功能

通俗比喻：写裸机代码就像自己一个人盖平房，搬砖、和水泥、砌墙全是一个人串行完成，效率最高、最听话，但盖不了摩天大楼；用 RTOS 就像请了一个包工头，帮忙招了木工、泥瓦工（各个任务线程），调度谁先干谁后干，虽然要消耗一些资源，但能帮你盖起复杂的商品房。
