keepalived实现ubuntu22服务器高可用

零、keepalived架构和原理

1、什么是keepalived

Keepalived 是一款基于 VRRP （Virtual Router Redundancy Protocol，虚拟路由冗余协议）实现的高可用 （HA, High Availability）解决方案。它最初是为 LVS（Linux Virtual Server）负载均衡软件设计的，用来监控集群中各个服务节点的状态，但因为其轻量、稳定，现在常用于 Nginx、HAProxy 等服务的双机热备高可用。

Keepalived 的核心工作可以总结为两件事：健康检查 （Health Checking）和故障转移 （Failover）。

核心协议：VRRP 的运作机制，VRRP 协议是为了解决静态路由单点故障而设计的。Keepalived 完美的实现了这个协议：

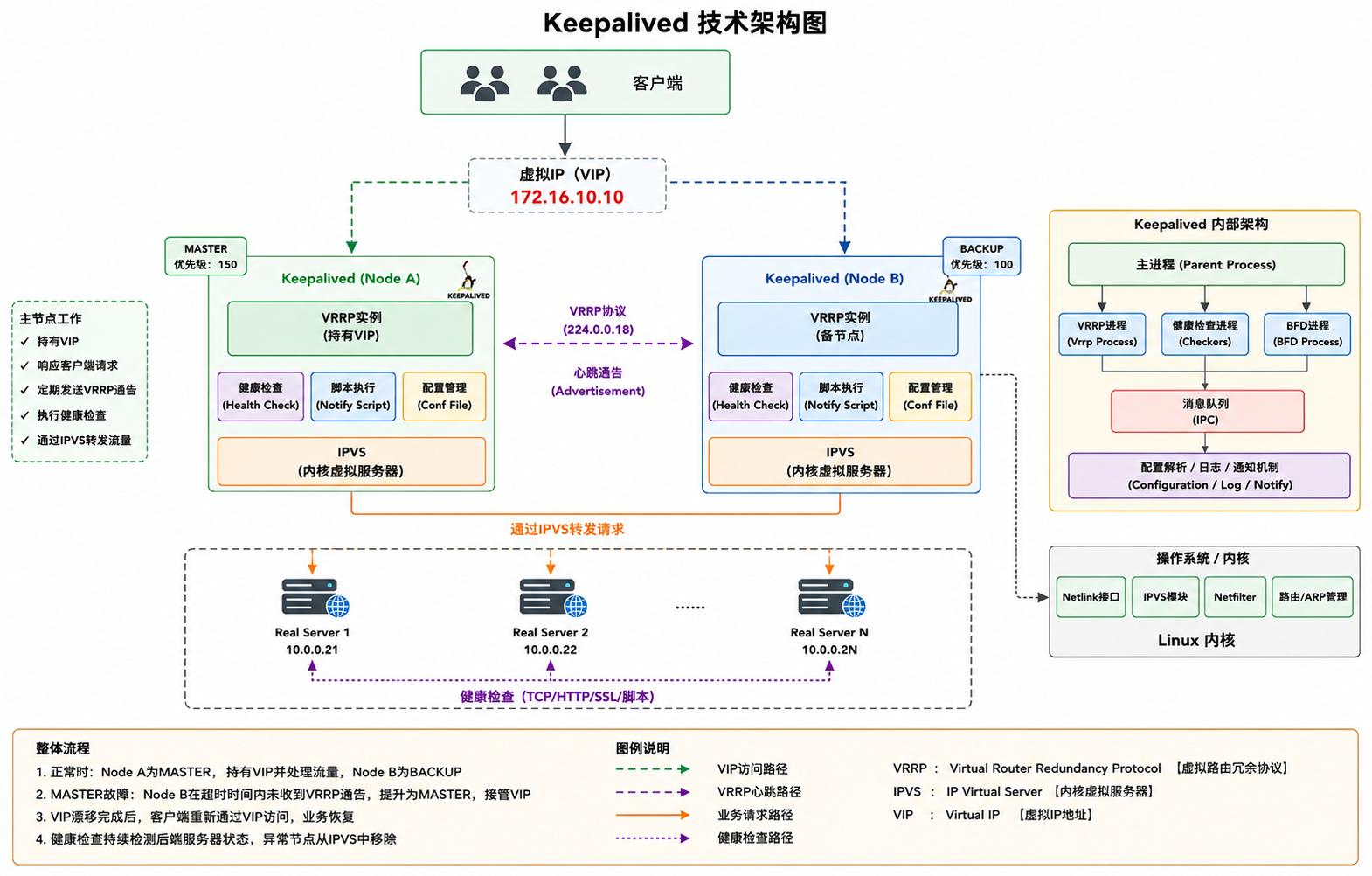

2、keepalived技术原理

虚拟 IP（VIP）：在对外提供服务时，多台 Keepalived 服务器会虚拟出一个共同的 IP（即 VIP）。客户端所有的请求都直接访问这个 VIP。

2.1、主备竞选（Master/Backup）

集群中的节点通过配置的优先级（Priority）来决定身份。优先级最高的节点成为 Master（主节点），其余为 Backup（备节点）。

2.2、心跳机制

Master 节点会定期（默认每秒）向局域网内发送 VRRP 组播报文（组播地址通常为 224.0.0.18），通告自己还活着。

2.3、故障接管（ARP 欺骗）

当 Backup 节点在连续 3 个周期内没有收到 Master 的心跳包，就会认为 Master 宕机。此时，优先级最高的 Backup 会自动升级为 Master，并向局域网发送免费 ARP 报文（Gratuitous ARP），通知交换机更新 MAC 地址映射，将流向 VIP 的流量瞬间引向自己。整个切换过程通常在数秒内完成，对客户端几乎透明。

一、virtualbox环境准备

主机名	IP地址	系统类型	网卡名称	网卡类型	混杂模式
keepalived-master	172.16.10.11（VIP:172.16.10.10）	Ubuntu 22.04.5 LTS	enp0s9	内部网络(intnet2)	拒绝
keepalived-backup	172.16.10.12 （VIP:172.16.10.10）	Ubuntu 22.04.5 LTS	enp0s9	内部网络(intnet2)	拒绝
client	172.16.10.1	Ubuntu 22.04.5 LTS	enp0s9	内部网络(intnet2)	拒绝

二、安装配置keepalived

1、安装keepalived

bash 复制代码

sudo apt-get install keepalived #在keepalived-master、keeepalived-backup两个节点执行安装命令

修改配置文件/etc/keepalived/keepalived.conf ，若没有则可以直接创建

2、在keepalived-master节点配置为主节点

bash 复制代码

sudo nano /etc/keepalived/keepalived.conf
vrrp_instance VI_1 {
    state MASTER              # 角色：主节点
    interface enp0s9          # 替换为你的网卡名
    virtual_router_id 1       # 虚拟路由ID，主备必须一致 (1-255)
    priority 100              # 优先级，主节点要高于备节点
    advert_int 1              # 心跳检测间隔（秒）
    authentication {
        auth_type PASS
        auth_pass 123456      # 认证密码，主备必须一致
    }
    virtual_ipaddress {
        172.16.10.10/24      # 虚拟IP（VIP），替换为你的VIP
    }
}

3、在keepalived-backup节点配置为主节点

bash 复制代码

sudo nano /etc/keepalived/keepalived.conf
vrrp_instance VI_1 {
    state MASTER              # 角色：备节点
    interface enp0s9         # 替换为你的网卡名
    virtual_router_id 1       # 虚拟路由ID，主备必须一致 (1-255)
    priority 90               # 优先级，主节点要高于备节点
    advert_int 1              # 心跳检测间隔（秒）
    authentication {
        auth_type PASS
        auth_pass 123456      # 认证密码，主备必须一致
    }
    virtual_ipaddress {
        172.16.10.10/24      # 虚拟IP（VIP），替换为你的VIP
    }
}

三、keepalived主备ping测试

1、keepalived-master主节点生效

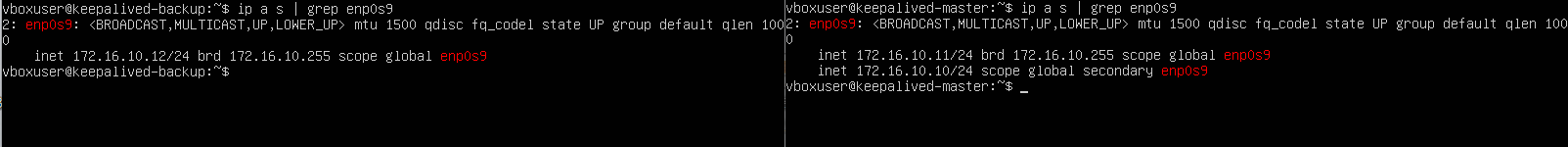

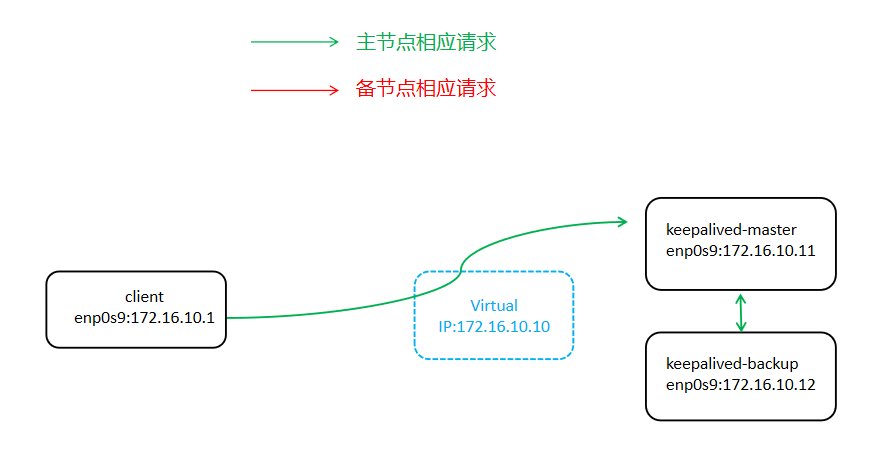

在keepalived-master主节点查看虚拟地址是否生效，可以看到在主节点现有网卡的配置下生成了新的virtual IP:172.16.10.10/24。

bash 复制代码

ip s s | grep enp0s9    #主备节点同时查看网卡地址

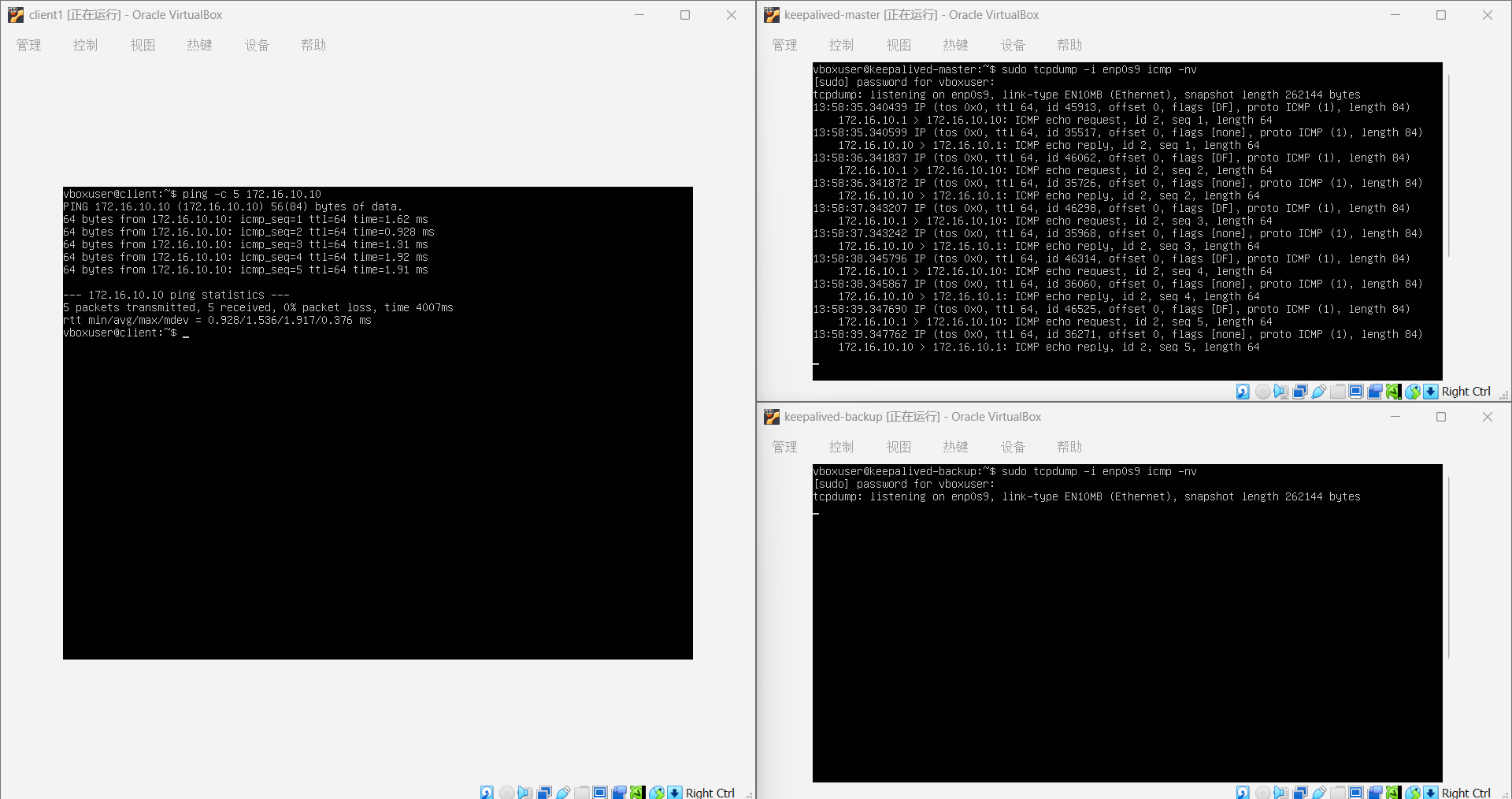

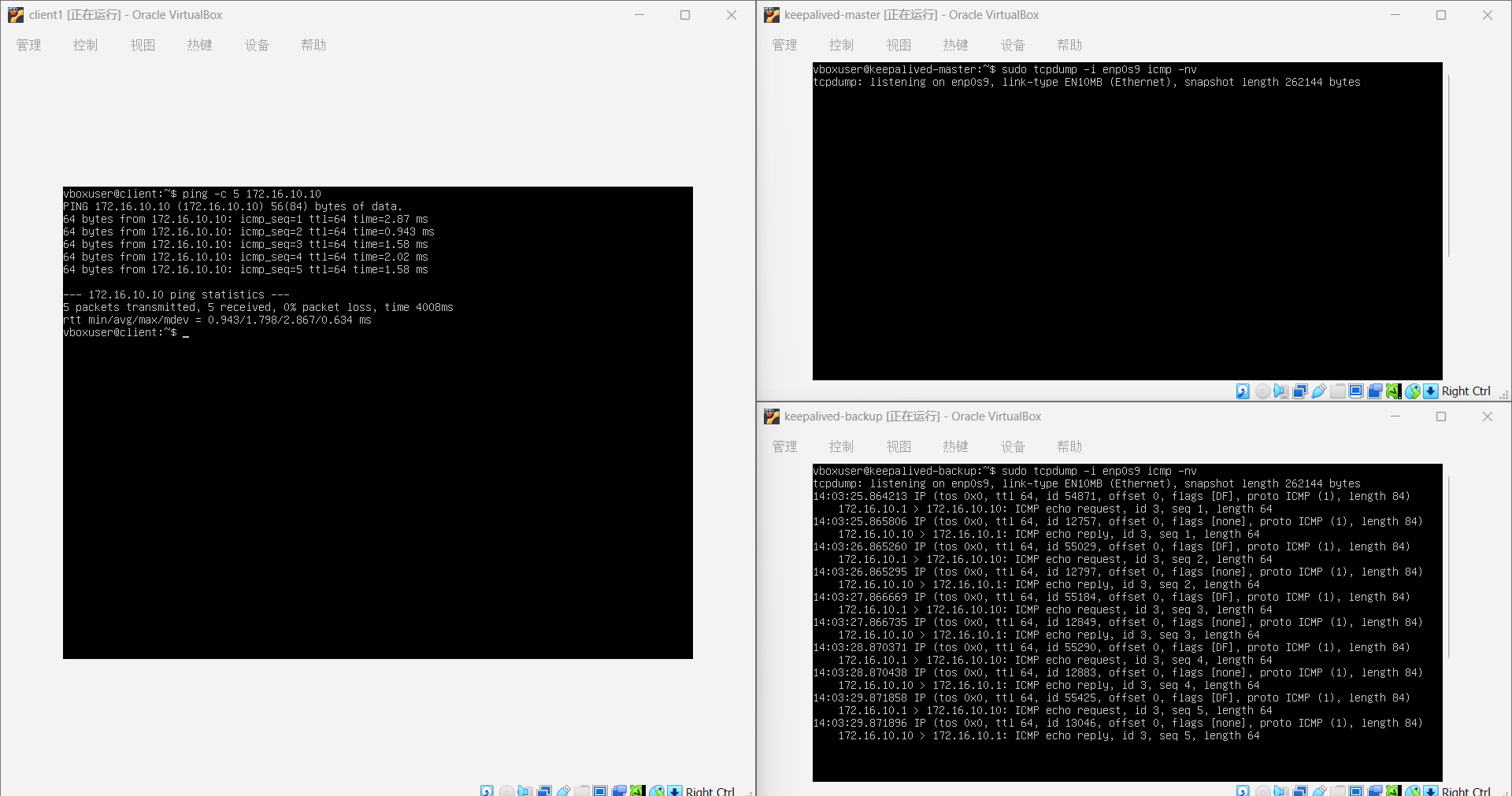

在172.16.140.1上ping 172.16.10.10，然后在keepalived-master和keepalived-backup上面使用tcpdump抓取icmp数据包，可以看到在主节点抓到了icmp的数据包，备节点没有抓到。

bash 复制代码

ping -c 5 172.16.10.10    #client主机执行此命令
sudo tcpdump -i enp0s9 icmp -nv  # 主备节点enp0s9网卡下抓取icmp数据包

2、keepalived-backup备节点生效

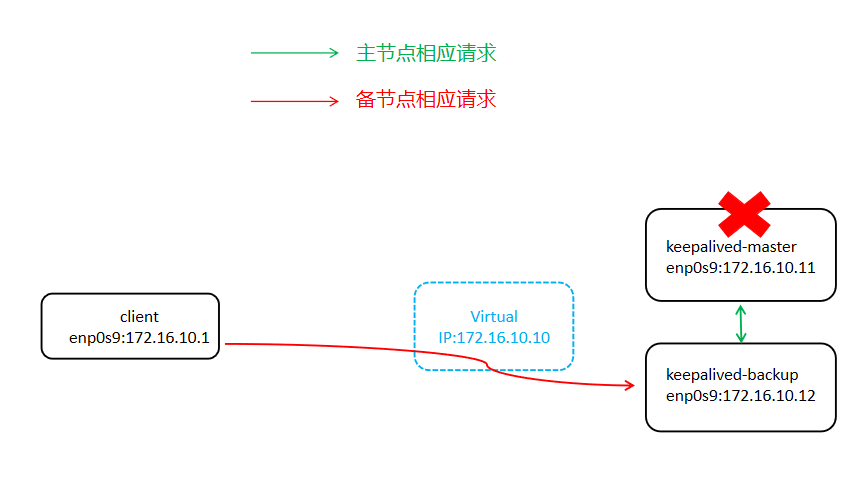

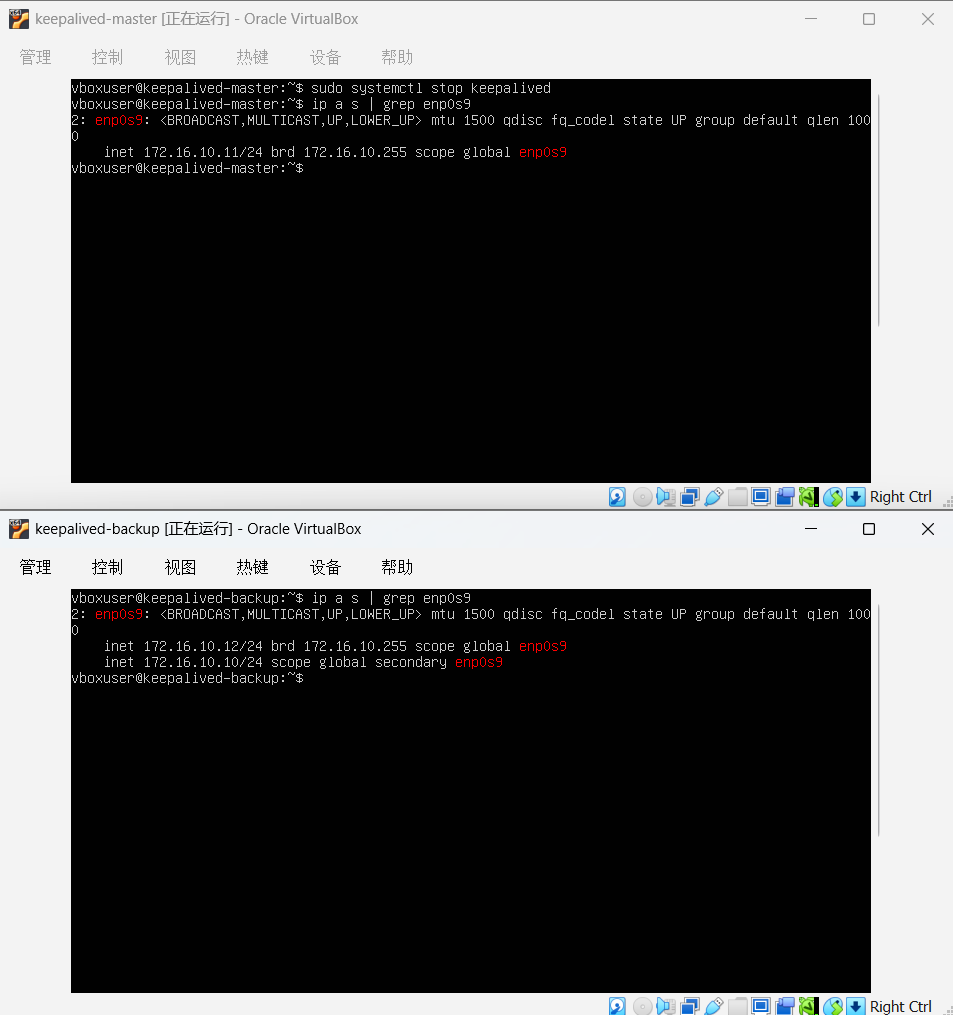

keepalived-master节点故障后，VIP:172.16.10.10漂移到keepalived-backup节点，继续使用tcpdump抓包观察，现在是备节点在响应主机client发出的请求。

bash 复制代码

ip s s | grep enp0s9    #主备节点同时查看网卡地址

bash 复制代码

ping -c 5 172.16.10.10    #client主机执行此命令
sudo tcpdump -i enp0s9 icmp -nv  # 主备节点enp0s9网卡下抓取icmp数据包

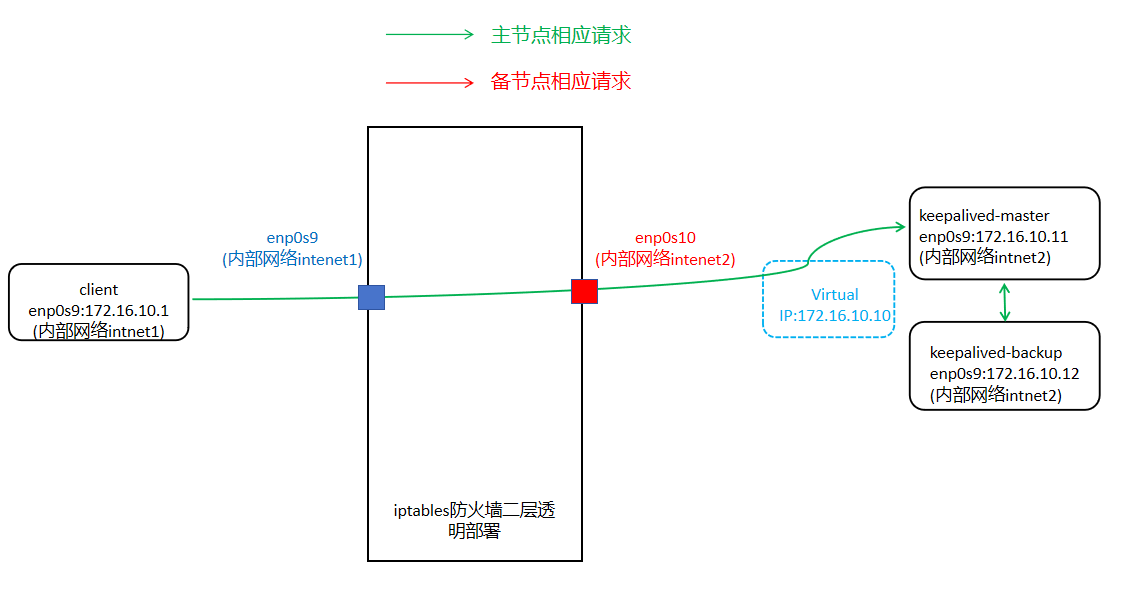

四、在keepalived节点之前添加一台防火墙进行测试

场景：若在两个keepalived节点之前加一台防火墙，此时要配置访问白名单策略，要如何配置呢？是填写真实目标IP地址、还是VIP、还是真实IP和VIP都添加呢？

1、virtualbox环境准备

主机名	IP地址	系统类型	网卡名称	网卡类型	混杂模式
keepalived-master	172.16.10.11（VIP：172.16.10.10）	Ubuntu 22.04.5 LTS	enp0s9	内部网络(intnet2)	拒绝
keepalived-backup	172.16.10.12（VIP：172.16.10.10）	Ubuntu 22.04.5 LTS	enp0s9	内部网络(intnet2)	拒绝
client	172.16.10.1	Ubuntu 22.04.5 LTS	enp0s9	内部网络(intnet1)	拒绝
iptables	透明网桥，无需配置IP地址	Ubuntu 22.04.5 LTS	enp0s9、enp0s10	内部网络(intnet2)、内部网络(intnet2)	全部允许

2、主机iptables配置二层透明网桥

2.1、安装网桥管理工具和iptables持久化工具

bash 复制代码

sudo apt install bridge-utils iptables iptables-persistent #bridge-utils 提供网桥管理工具；iptables-persistent 用于持久化防火墙规则

2.2、创建网桥

bash 复制代码

# 1. 创建网桥
sudo brctl addbr br0

# 2. 将两块网卡（如enp0s8和enp0s9）加入网桥
#    请将下面的接口名替换为你系统实际的名称
sudo brctl addif br0 enp0s8
sudo brctl addif br0 enp0s9

# 3. 启用网桥和网卡
sudo ip link set br0 up
sudo ip link set enp0s8 up
sudo ip link set enp0s9 up
# 4、将网卡、网桥配置持久化
sudo nano /etc/netplan/00-network.yaml
network:
  version: 2
  renderer: networkd
  ethernets:
    enp0s9:
      dhcp4: no
    enp0s10:
      dhcp4: no
  bridges:
    br0:
      interfaces: [enp0s9,enp0s10]
      dhcp4: no
      parameters:
        stp: false

2.3、启用桥接流量防火墙过滤

bash 复制代码

1、# 手动加载内核模块 br_netfilter
sudo modprobe br_netfilter  #此命令是临时生效，系统重启后需要重新执行此命令

2、# 启用iptables对桥接流量的处理
sudo sysctl net.bridge.bridge-nf-call-iptables=1
# 为了让规则永久生效，可以将以下配置写入 /etc/sysctl.conf
#值 = 0（默认）：网桥二层转发流量跳过 iptables，防火墙不拦截、不记录；
#值 = 1：所有经过网桥转发的二层数据包，强制送入 iptables 过滤链（FORWARD），防火墙规则才能拦截 / 放行 ICMP、TCP、UDP 流量。
3、#实时加载
sysctl -p

3、ping测试

3.1、iptables节点配置防火墙规则

bash 复制代码

#修改FORWARD链的默认处置动作为DROP
sudo iptables -P FORWARD DROP
#添加client访问keepalived-master和keepalived-backup的策略
sudo iptables -A FORWARD -s 172.16.10.10 -d 172.16.10.1 -p icmp -j ACCEPT
sudo iptables -A FORWARD -s 172.16.10.1 -d 172.16.10.10 -p icmp -j ACCEPT
#规则持久化
sudo netfilter-persistent save
#查看防火墙规则

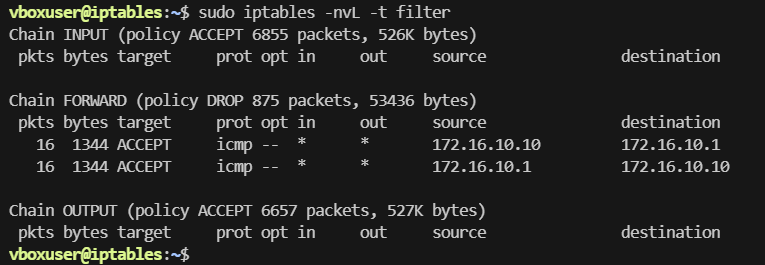

sudo iptables -nvL -t filter

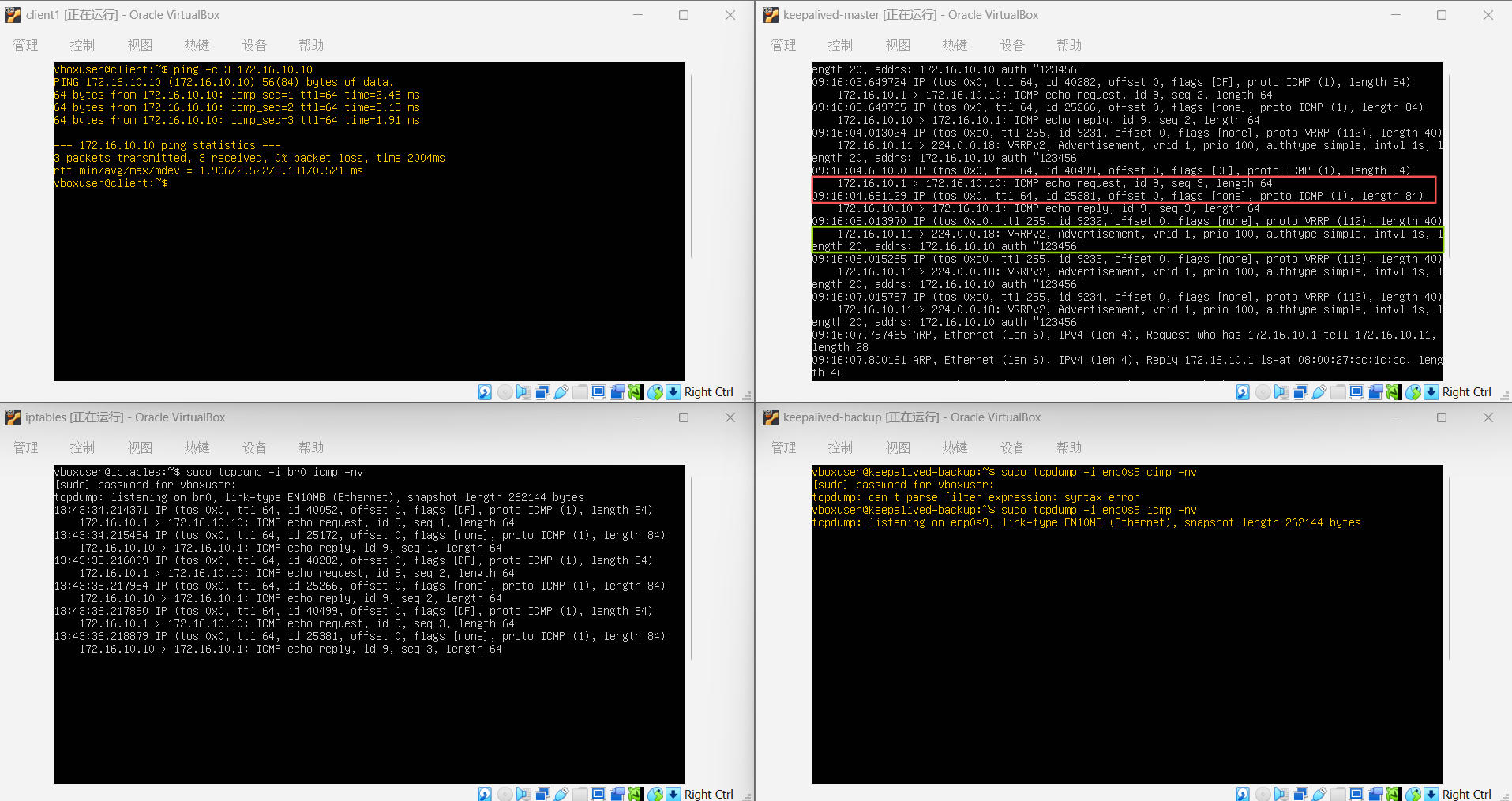

3.2、ping VIP测试

bash 复制代码

#client节点上执行
ping 172.16.10.10
#keepalived-master、keepalived-backup节点执行抓包
sudo tcpdump -i enp0s9 icmp -nv
#iptables 网桥br0下抓包
sudo tcpdump -i br0 icmp -nv

结果：

主机	是否抓到数据包
client	N/A
iptables	是
keepalived-master	是
keepalived-backup	否

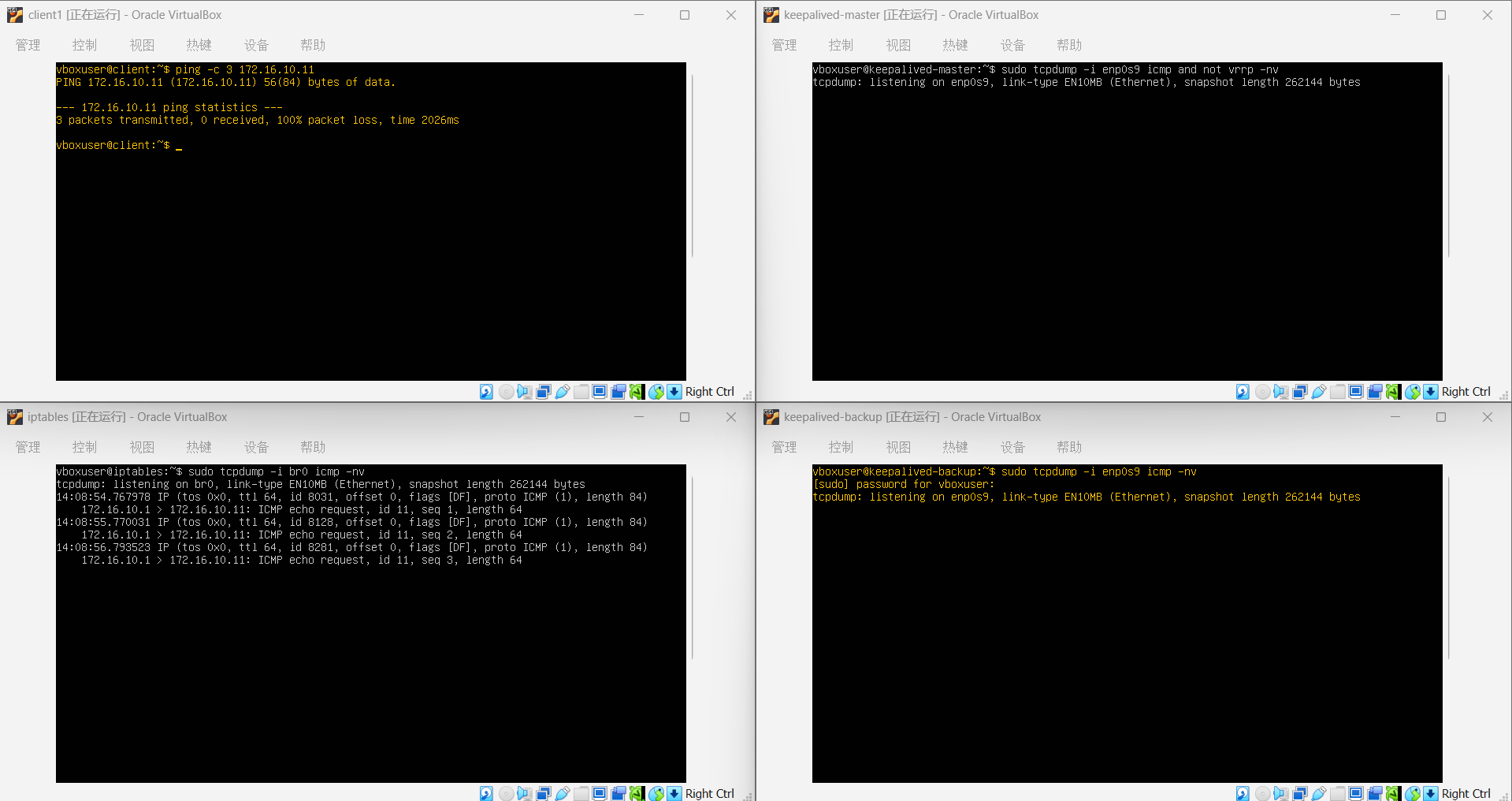

3.3、ping 真实IP测试

bash 复制代码

#client节点上执行
ping 172.16.10.11
#keepalived-master、keepalived-backup节点执行抓取icmp但是不抓取vrrp协议
sudo tcpdump -i enp0s9 icmp and not vrrp-nv
#iptables 网桥br0下抓包
sudo tcpdump -i br0 icmp -nv

结果：

主机	是否抓到数据包
client	N/A
iptables	是
keepalived-master	否
keepalived-backup	否

3.4、结论

根据iptables策略和tcpdump抓包结果来看，二层透明防火墙只需要开通针对VIP的白名单策略即可。

参考：

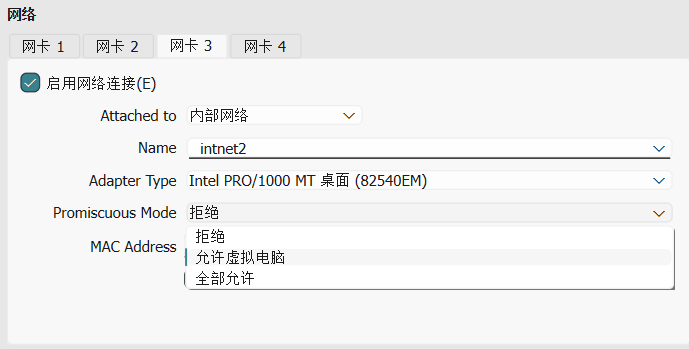

1、virtualbox 网卡"内部网络"的三种模式

内部网络：内部网络无法与主机和互联网通信。

拒绝：网卡只接收目标 MAC 为本网卡 MAC的单播、本机广播；其他 MAC 报文直接丢弃。。
允许虚拟电脑：虚拟机内操作系统只能接收发给自身的单播、广播；同广播域其他主机的单播报文不会递交给虚拟机内核。
全部允许：网卡把链路上所有二层报文（所有单播、组播、广播）全部转发给虚拟机操作系统内核。
