一、前言（嵌入式架构核心痛点）
所有STM32嵌入式项目，归根结底只有两种架构：
- 裸机架构：while(1)大循环 + 状态机 + 中断驱动。
- RTOS架构：多任务抢占 + 队列/信号量同步 + 资源互斥。
很多开发者盲目跟风上RTOS，简单流水灯、按键项目硬跑系统，造成资源浪费；也有大型多设备采集、无线通信项目坚持裸机，导致时序错乱、任务阻塞、设备死机。
架构选错，代码再规范也无法拯救项目。
本文通过原理拆解+同等功能代码对比+实战场景选型，彻底解决嵌入式架构选型难题。
二、裸机架构深度解析（原理+优缺点）
2.1 运行核心机制
裸机程序本质是单线程串行执行，核心逻辑：
初始化外设 → 进入while(1)死循环 → 依次轮询各个业务逻辑
中断为优先级最高的异步触发，打断主循环执行。
2.2 裸机标准工程架构
正规工业裸机项目绝对不用阻塞延时，统一采用时间片轮询+状态机架构：
- 摒弃delay_ms阻塞延时
- 通过系统滴答定时器做时间标记
- 各业务独立判断时间阈值，互不阻塞
2.3 裸机极简实战代码（多业务并行）
#include "stm32f10x.h"
#include "gpio.h"
#include "usart.h"
#include "systick.h"
//时间标记变量
uint32_t led_tick = 0;
uint32_t uart_tick = 0;
uint32_t key_tick = 0;
int main(void)
{
//外设初始化
GPIO_Init();
USART_Init();
SysTick_Init();
while(1)
{
//LED闪烁任务 500ms执行一次
if(SysTick_GetTick() - led_tick >= 500)
{
led_tick = SysTick_GetTick();
GPIO_Toggle(GPIOA,GPIO_Pin_0);
}
//串口打印任务 1000ms执行一次
if(SysTick_GetTick() - uart_tick >= 1000)
{
uart_tick = SysTick_GetTick();
USART_SendString("Bare-Machine Running\r\n");
}
//按键扫描任务 20ms防抖扫描
if(SysTick_GetTick() - key_tick >= 20)
{
key_tick = SysTick_GetTick();
Key_Scan();
}
}}
2.4 裸机架构核心优缺点
✅ 核心优势
- 资源占用极低：无系统开销，极小内存、极小Flash即可运行。
- 逻辑简单直观：执行流程固定，无任务抢占、无玄学BUG。
- 调试便捷：时序可控，问题定位简单。
- 启动速度极快：无需系统初始化，上电秒启动。
❌ 致命缺陷 - 严格串行执行，任意业务延时过长，整体时序全部错乱。
- 无优先级概念，紧急任务无法优先响应。
- 多业务耦合严重，项目越大越臃肿，后期无法维护。
- 无法实现任务休眠，空循环占用CPU资源。
三、RTOS架构深度解析（原理+优缺点）
3.1 运行核心机制
以FreeRTOS为例，RTOS核心是抢占式多任务并发调度：
- 系统将CPU时间切片，由调度器统一分配任务执行权。
- 高优先级任务可随时抢占低优先级任务CPU使用权。
- 任务可休眠阻塞，释放CPU资源，利用率极高。
3.2 RTOS同等功能极简实战代码
#include "stm32f10x.h"
#include "FreeRTOS.h"
#include "task.h"
#include "gpio.h"
#include "usart.h"
//LED任务
void task_led(void *pv)
{
while(1)
{
GPIO_Toggle(GPIOA,GPIO_Pin_0);
vTaskDelay(500); //非阻塞延时，任务休眠
}
}
//串口打印任务
void task_uart(void *pv)
{
while(1)
{
USART_SendString("RTOS Running\r\n");
vTaskDelay(1000);
}
}
//按键扫描任务
void task_key(void *pv)
{
while(1)
{
Key_Scan();
vTaskDelay(20);
}
}
int main(void)
{
GPIO_Init();
USART_Init();
//创建多任务，互相独立、互不阻塞
xTaskCreate(task_led,"LED",128,NULL,2,NULL);
xTaskCreate(task_uart,"UART",128,NULL,1,NULL);
xTaskCreate(task_key,"KEY",128,NULL,3,NULL);
vTaskStartScheduler();
while(1);}
3.3 RTOS架构核心优缺点
✅ 核心优势
- 真正并行执行，各任务独立运行，互不阻塞干扰。
- 支持任务优先级，紧急业务优先响应，实时性极强。
- 任务解耦彻底，新增功能直接新建任务，不改动原有代码。
- 支持队列、信号量、互斥锁，完美解决资源竞争。
- 任务休眠机制，CPU空闲时释放资源，功耗更低。
❌ 存在短板 - 占用一定Flash、RAM资源，低配单片机勉强运行。
- 存在系统开销，上电启动速度略慢于裸机。
- 新增抢占、优先级翻转、死锁等系统级BUG。
- 开发门槛更高，需要掌握调度、同步、互斥机制。

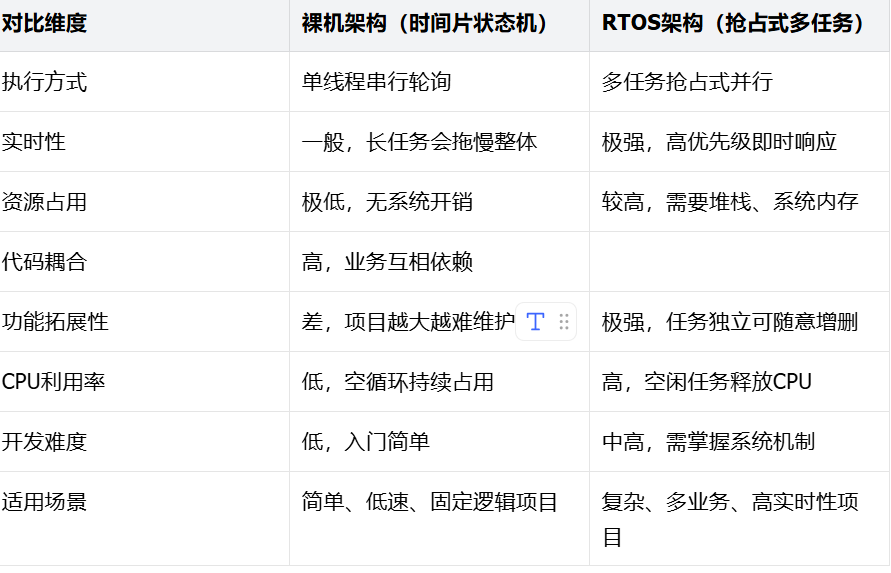

四、裸机 vs RTOS 核心维度全方位对比
五、工程级选型标准（直接套用，杜绝瞎选）
5.1 优先选择【裸机架构】的场景
满足任意2条以上，直接用裸机，无需上RTOS：
- 业务逻辑简单：仅灯光、按键、简单传感器采集
- 任务数量少：3个以内独立业务，无复杂交互
- 实时性要求低：允许几十毫秒延时偏差
- 硬件资源紧张：小容量STM32、内存Flash极小
- 产品功能固定，后期无需迭代拓展
5.2 必须选择【RTOS架构】的场景
满足任意1条，建议直接上RTOS：
- 多业务并行：同时处理传感器、电机、无线通信、屏幕显示
- 有高实时性需求：PID控制、紧急报警、高速数据采集
- 存在长短任务混合：长延时数据上传 + 高速实时控制
- 项目需要持续迭代、新增功能
- 需要通信解耦：WiFi、蓝牙、LoRa多设备数据收发
- 需要资源互斥、事件同步、数据队列缓存
六、新手高频误区深度纠正
误区1：RTOS比裸机更高级，所有项目都要上系统
正解：RTOS是工具不是噱头，简单项目上系统只会增加开销、提升故障率，属于过度设计。
误区2：裸机=卡顿、延时大、不能做复杂项目
正解：规范的时间片+状态机裸机架构，可以稳定运行中小型项目，时序精度完全够用，工业设备大量采用。
误区3：RTOS可以彻底解决所有时序问题
正解：RTOS只是提供调度能力，代码逻辑混乱、资源不互斥依然会乱码、死机、数据异常。
误区4：裸机不能做多任务
正解：裸机可以模拟多任务，但只是伪并行，无法实现真正的优先级抢占和任务休眠。
七、进阶：大型项目最优架构方案
工业复杂项目不盲目取舍，最优搭配逻辑：
- 底层驱动：沿用裸机极简驱动，高效无开销
- 业务层：RTOS多任务拆分，解耦各功能模块
- 资源管控：队列、信号量、互斥锁保护硬件资源
- 高速中断：裸机中断快速处理，不依赖系统
兼顾运行效率、实时性、可维护性，是目前工控产品主流架构。
八、全文总结
- 裸机架构轻量简单、低资源、低门槛，适配简单固定逻辑项目；
- RTOS架构并行解耦、高实时、易拓展，适配复杂多业务项目；
- 架构选型核心：够用为原则，不过度设计，不短板将就；
- 优秀的嵌入式开发者，既要会裸机状态机，也要精通RTOS调度机制，按需选型。
