UR56XX系列是友顺科技推出的一款基于CMOS工艺的高性能低压差线性稳压器（LDO）。该系列产品支持高达18V的宽输入电压范围，输出电流可达500mA，同时具备1.0µA（典型值）的超低静态电流，使其在电池供电、便携式设备及高压工业应用中均表现出色。可以说，友顺科技UTCUR56XX系列在18V高压输入与1µA级超低功耗之间实现了出色的平衡。
UR56XX系列提供从1.5V至12V的多种固定输出电压选项，覆盖15、18、21、23、25、27、28、30、33、36、38、40、44、45、50、60、70、80、90、10、12等电压代码，能够满足不同电路模块的供电需求，比如UR5630G-AB3-R。这里，友顺科技授权代理商南山电子为您详细介绍一下。
核心特性与优势
|特性|参数|说明|
|输入电压范围|0~18V|支持高压应用场景，兼容多种电源架构|
|输出电压精度|±2%|高精度稳压，确保负载端电压稳定|
|静态电流|1.0µA（典型值）<br>3.0µA（最大值，VOUT<7V）|超低功耗，显著延长电池续航|
|温度漂移系数|±100ppm/°C（典型值）|全温度范围内输出电压稳定|
|输出电流|500mA|可驱动较大负载|
|压差电压|100mV~240mV|低压差特性，提升电源转换效率|
|工作温度|-40°C~+125°C|工业级温度范围，适应严苛环境|
亮点解析：
超低静态电流：在空载或轻载条件下，芯片自身仅消耗约1µA电流，这对于需要长期待机的手持设备、物联网终端及电池供电系统至关重要。
宽输入电压范围：最高可承受18V输入，使其能够直接适配12V铅酸电池、多节锂电池串联或工业24V总线经简单降压后的供电场景，减少前级电源设计复杂度。
高输出电压精度：±2%的精度配合低温度漂移系数（±100ppm/°C），确保在-40°C至+125°C的工业级温度范围内，输出电压仍保持稳定可靠。
低压差与快速响应：在不同输出电压档位下，压差电压典型值仅为100mV（1.5V~1.8V输出，60mA负载）至200mV（6V~12V输出，200mA负载），有效降低导通损耗。

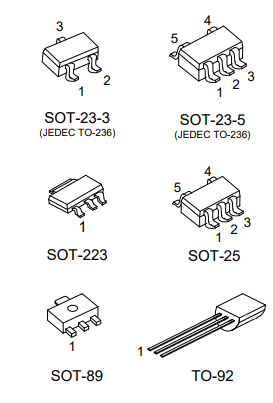

UR56XX系列提供六种主流封装，兼顾空间受限与散热需求：
|封装类型|引脚数|功耗额定值|适用场景|
|SOT-23-3|3|350mW|超小型便携设备|
|SOT-23-5|5|350mW|需要NC引脚扩展|
|SOT-25|5|500mW|中等功率紧凑型应用|
|SOT-89|3|550mW|需要一定散热能力|
|SOT-223|3|600mW|较高功率、需贴装散热|
|TO-92|3|550mW|直插式传统应用、原型验证|
引脚定义（通用）：
-I（VIN）：输入电压端
-G（GND）：接地端
-O（VOUT）：稳压输出端
-NC：空脚（SOT-23-5/SOT-25）
UR56XX的典型应用极为简洁，仅需两颗外部电容即可完成稳定的电压输出：
-输入电容CIN：≥1.0µF，用于滤除输入电源噪声并增强瞬态响应。
-输出电容CL：≥2.2µF（建议使用钽电容），确保环路稳定性并抑制输出纹波。
电路采用单点接地（SinglepointGND）设计，可有效降低地线噪声干扰，适用于对噪声敏感的模拟电路、传感器供电及射频前端电源。
凭借高压输入、超低功耗及工业级可靠性，UR56XX系列广泛应用于：
-电池供电设备：如智能电表、无线传感器节点、手持医疗仪器
-工业控制：PLC、仪器仪表、自动化设备辅助电源
-消费电子：机顶盒、路由器、安防摄像头稳压模块
-汽车电子：车载信息娱乐系统、传感器供电（非安全关键类）
-IoT与可穿戴：蓝牙模块、低功耗MCU供电
友顺科技UTCUR56XX系列LDO稳压器以"宽压输入+超低静态电流+工业级可靠性"为核心竞争力，在18V高压输入与1µA级超低功耗之间实现了出色的平衡。丰富的电压档位与多样化的封装选择，使其能够灵活适配从超小型便携设备到工业控制系统的各类应用。对于追求长续航、高稳定性及简化BOM的电源设计工程师而言，UR56XX是一个值得重点考虑的解决方案。
