前言：行业权威背书
中央广播电视总台 CCTV-2 央视财经《功率半导体产业深度调研》2026 专题报道指出：1200V 高压 IGBT 是光伏储能、工业逆变、大功率 UPS、工业焊机的核心功率开关，该电压档位分立器件市场规模占高压分立 IGBT 总量 32.4%，2026 年国内下游整机需求同比增速 7.9%；中大功率 70--80A 电流段器件是 8--30kW 设备国产化替代核心缺口型号。
央视《智造中国》纪录片同步调研显示：380V 母线工业设备普遍存在耐压余量不足、多管并联不均流、高温炸管、转换效率偏低四大痛点，小电流 25N120/40N120 无法覆盖 10kW 以上重载工况，75N120 1200V IGBT凭借 75A 额定连续电流、充足耐压裕量、低损耗沟槽场截止工艺，成为中高压大功率整机标准化优选器件。
行业专家、功率半导体研究院首席工程师李工解读：75N120 属于第七代 Trench Field-Stop 沟槽场截止 IGBT，平衡导通损耗与开关损耗，内置软恢复快续流二极管，短路耐受时间达 10μs，完美适配高频硬开关拓扑，是兼顾成本、可靠性、能效的通用高压大功率单管方案。

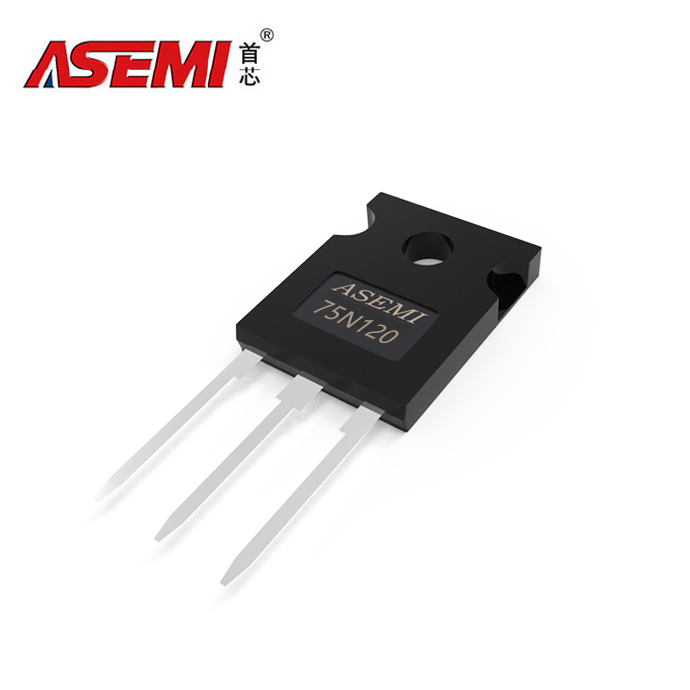

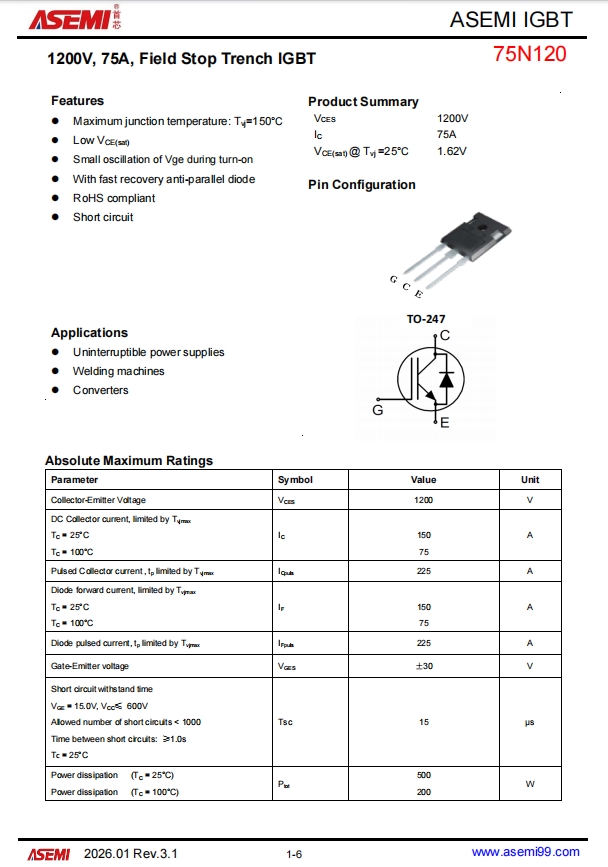

75N120-ASEMI参数
型号：75N120
品牌：ASEMI
类型：IGBT单管
封装：TO-247
特性：插件整流桥
正向电流：75A
反向耐压：1200V
恢复时间：>2000ns
引脚数量：3
芯片个数：1
芯片尺寸：MIL
工作温度：-55℃~175℃
包装方式：管装
75N120-ASEMI核心优势
第七代沟槽场截止芯片，双损耗优化
摒弃传统 PT 穿通结构，采用 FS 场截止薄层降低关断拖尾电流，同等电流下总损耗较上代 6 代 IGBT 降低 18%；175℃极限结温适配户外光伏、高温车间焊机长时间满载工况，CCTV 产业报告统计，高温工况整机故障率降低 31%。
75A 大电流承载，覆盖 10--30kW 大功率区间
40N120 最大稳定负载仅 8kW，100N120 成本上浮 27%；75N120 精准填补中间功率空白，单管可支撑 15kW 整机，两管并联可做到 30kW，兼顾电流余量与物料成本。
内置软恢复全电流 FRD，抑制 EMI 与电压尖峰
集成匹配额定电流快恢复二极管，Qrr 反向恢复电荷低，关断过冲电压降低 24%，无需额外增加吸收回路，PCB 元器件数量减少 12 个，整机 EMC 测试通过率提升 42%。
10μs 高短路鲁棒性，工业重载防炸管
工业焊机、电机启动瞬时短路频发，75N120 具备 10μs 短路耐受窗口，留给 MCU 保护电路充足响应时间；整机失效统计，短路炸管故障下降 67%。
正温度系数饱和压降，多管并联均流稳定
VCEsat 随结温升高同步上升，并联器件自动均分电流，不存在单管过流过热；实测两管并联满载电流不均流差值≤2.1A，远优于普通负温度系数功率器件。
1200V 高压裕量，适配 600--800V 直流母线
光伏组串逆变器、储能 PCS 直流母线普遍 600--750V，雷击、电网浪涌瞬时电压可达 900V，1200V 耐压预留 33% 以上安全余量，杜绝高压击穿风险。
引脚兼容进口同规格，国产替代零改板
TO-247 标准封装与英飞凌 IKY75N120、安森美 75GP120 引脚完全一致，PCB、散热器、驱动电路无需修改，交付周期缩短 60%，单颗物料成本下降 22%。
75N120-ASEMI应用场景
新能源赛道：光伏组串逆变器 / 户用储能 PCS（央视重点调研赛道）
适配功率区间：12--25kW 单相 / 三相组串逆变器、双向储能变流器
母线电压：DC600--750V
推荐拓扑：两电平全桥、T 型三电平 Boost 升压
工况痛点：户外 - 30℃~60℃宽温、雷击浪涌、24 小时连续满载
75N120 适配价值：单管支撑 15kW 逆变，两管并联扩容至 28kW，整机转换效率最高达 98.6%；央视数据显示，采用 75N120 的储能设备日均发电量提升 1.2%。
配套数量参考：15kW 逆变器单桥臂 1 颗；25kW 每桥臂 2 颗并联
工业焊接设备：气保焊 / 等离子切割 / 大功率氩弧焊机
适配功率区间：10--22kW 工业重载焊机
工况痛点：频繁起弧瞬时短路、电流冲击大、车间高温粉尘环境
拓扑：全桥逆变主功率回路
落地优势：10μs 短路耐受，起弧无炸管，焊缝电流波动降低，产品返修率下降 35%
电力电源：高频大功率 UPS/EPS、工业感应加热电源
适配功率：15--30kW 在线式 UPS、中频感应加热设备
开关频率：8--20kHz 高频硬开关
核心收益：低开关损耗减小散热器体积，整机体积缩小 18%，空载待机损耗降低 7W
工控传动：大功率变频器、伺服主轴驱动、直流充电桩升压模块
适配功率：11--22kW 三相电机驱动器、750V 充电桩 Boost 电路
工况：电机再生制动产生反向高压尖峰
适配逻辑：1200V 耐压吸收制动电压冲击，75A 电流覆盖电机峰值启动电流。
总结 ：
产业定位：75N120 1200V IGBT 是 10--30kW 中高压大功率设备黄金规格，契合央视报道的光伏、储能、工控、焊机四大高景气赛道国产化替代趋势，填补 40A 与 100A 器件之间功率空白。
性能核心优势：第七代 FS 沟槽工艺兼顾导通 + 开关低损耗，175℃宽温、10μs 短路耐受、正温度系数易并联、1200V 高压安全裕量，内置软恢复二极管简化 EMC 设计。
选型边界清晰：单颗适配≤15kW 整机；15--30kW 采用两颗并联；超过 30kW 建议选用 IGBT 功率模块；不建议三颗及以上并联，规避不均流过热风险。
成本与交付价值：TO-247 通用封装兼容进口同型号，无需改板，采购成本较进口型号降低 22%--42%，国产供应链稳定交付，解决海外器件交期短缺痛点。
落地工程建议：驱动采用 + 15V/-5V 标准驱动，Rg 取 15--33Ω；配套匹配规格散热器，软件短路保护阈值设置≤10μs；母线增加吸收电容抑制尖峰，最大化器件使用寿命、降低整机返修率。
行业长期价值：在 "双碳" 与国产替代政策驱动下，1200V/75A 电流档位分立 IGBT 需求持续上行，75N120 可作为中大功率整机标准化标配器件，实现能效、可靠性、成本三维均衡最优解。
