专栏前言
上一篇我们掌握了电源管理与锂电池充电系统，实现了电池供电设备的充放电保护、功耗优化与安全运行，构建了硬件层面的电源安全体系。
而产品量产后，固件安全是更核心的底层防护：直接读取Flash克隆固件、篡改固件植入恶意逻辑、降级旧版本利用漏洞、逆向工程窃取核心算法，这些都会直接造成知识产权损失、设备失控与用户数据泄露。很多新手开发阶段只关注功能实现，忽略固件安全，量产后面临盗版泛滥、设备被破解的风险，损失难以挽回。
ESP32内置完整的硬件安全引擎，基于eFuse一次性熔丝构建不可篡改的信任根，支持安全启动、Flash硬件加密、防回滚机制、硬件加解密加速，配合ESP-IDF的安全构建系统，可实现从芯片级到应用级的完整信任链。
无需额外安全芯片，仅通过软件配置即可实现工业级固件防护，防止固件被读取、篡改、回滚与克隆。
本篇一次性讲透ESP-IDF下的固件安全与安全启动：
安全威胁模型与ESP32安全架构 → 安全启动与数字签名校验 → Flash硬件加密与分区防护 → 防回滚机制与版本管理 → 密钥管理与量产安全 → 最佳实践与踩坑汇总
全程配架构图解与配置步骤，零基础也能构建可靠的工业级固件安全防护体系。
一、固件安全核心基础与ESP32安全架构
1. 五大常见固件安全威胁
| 威胁类型 | 攻击方式 | 造成后果 |
|---|---|---|
| 固件克隆 | 直接读取Flash芯片内容，复制到其他芯片 | 产品盗版泛滥，知识产权流失 |
| 固件篡改 | 修改固件逻辑，植入恶意代码或后门 | 设备被远程控制，数据泄露 |
| 降级攻击 | 刷入存在已知漏洞的旧版本固件 | 绕过新版安全防护，获取权限 |
| 逆向工程 | 反汇编固件，分析核心算法与协议 | 核心技术泄露，产品被复刻 |
| 参数篡改 | 修改存储分区的配置参数，破解功能限制 | 付费功能被破解，收益损失 |
2. ESP32硬件安全基石
ESP32的安全体系以eFuse一次性熔丝为信任根，所有安全配置写入后永久不可修改，从硬件层面保证无法绕过：
- eFuse OTP：1024位一次性可编程熔丝，存储公钥摘要、加密密钥、安全版本号、安全开关，写入后不可擦除，是整个安全体系的根
- 安全启动：启动时硬件验证固件数字签名，仅合法签名的固件可运行，从根源防止篡改
- Flash加密：硬件AES-256加密Flash全部内容，直接读取为密文，CPU访问时自动解密，防止克隆
- 硬件加密加速器：内置AES、SHA、RSA、ECC加速器，加解密运算不占用CPU，性能远高于软件实现
- 信任链机制：ROM Bootloader → 二级Bootloader → 应用固件，逐级验证签名，一级 compromised 不影响全局
3. 两种安全运行模式
ESP-IDF提供两种安全模式，分别适配开发与量产阶段，安全强度与可恢复性完全不同：
| 安全模式 | 安全强度 | 调试接口 | eFuse状态 | 适用场景 | 可恢复性 |
|---|---|---|---|---|---|
| 开发模式 | 低 | 保持开放，可正常调试烧录 | 可重新写入 | 开发调试、功能验证 | 可恢复，可关闭安全功能 |
| 发布模式 | 极高 | 永久禁用JTAG、下载接口 | 永久锁定，不可修改 | 量产发布、正式出货 | 不可恢复，安全机制永久生效 |
工程提示：开发阶段必须使用开发模式验证安全功能，确认无误后再切换到发布模式；发布模式配置一旦烧录eFuse，芯片永久锁定，无法撤销，量产前必须做足验证。

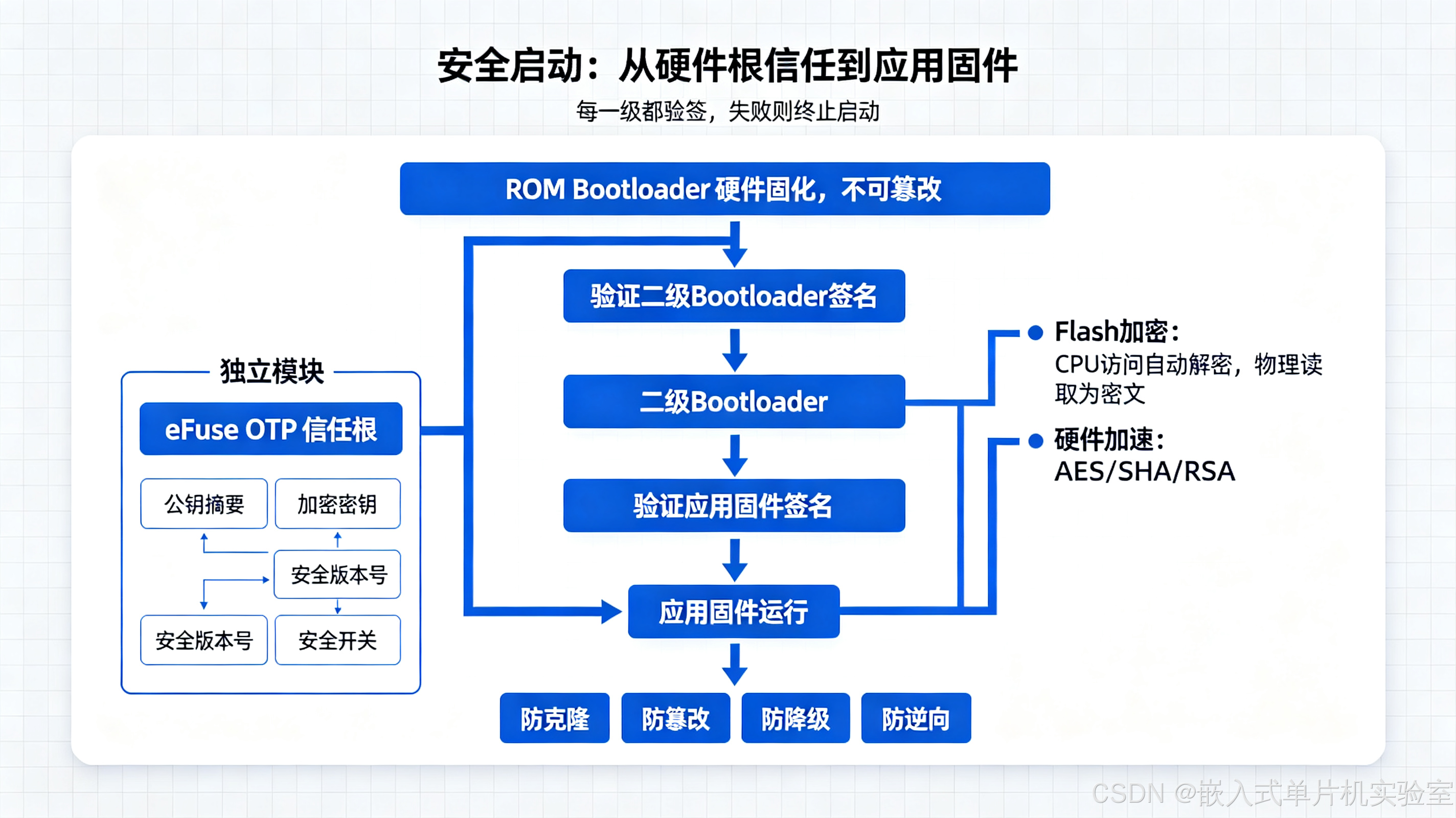

【配图1：ESP32固件安全信任链架构图】
配图说明：纵向展示从ROM Bootloader（硬件固化、不可篡改）→验证二级Bootloader签名→二级Bootloader→验证应用固件签名→应用运行的完整信任链；旁边标注eFuse存储公钥、加密密钥、安全版本的核心作用，以及Flash加密的透明解密特性，直观呈现硬件级安全防护的整体架构。
下面是 ESP32 固件安全信任链的整体架构：
#mermaid-svg-PN4J1YMqLEdH5ZPX{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-PN4J1YMqLEdH5ZPX .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-PN4J1YMqLEdH5ZPX .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-PN4J1YMqLEdH5ZPX .error-icon{fill:#552222;}#mermaid-svg-PN4J1YMqLEdH5ZPX .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-PN4J1YMqLEdH5ZPX .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-PN4J1YMqLEdH5ZPX .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-PN4J1YMqLEdH5ZPX .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-PN4J1YMqLEdH5ZPX .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-PN4J1YMqLEdH5ZPX .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-PN4J1YMqLEdH5ZPX .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-PN4J1YMqLEdH5ZPX .marker{fill:#333333;stroke:#333333;}#mermaid-svg-PN4J1YMqLEdH5ZPX .marker.cross{stroke:#333333;}#mermaid-svg-PN4J1YMqLEdH5ZPX svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-PN4J1YMqLEdH5ZPX p{margin:0;}#mermaid-svg-PN4J1YMqLEdH5ZPX .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-PN4J1YMqLEdH5ZPX .cluster-label text{fill:#333;}#mermaid-svg-PN4J1YMqLEdH5ZPX .cluster-label span{color:#333;}#mermaid-svg-PN4J1YMqLEdH5ZPX .cluster-label span p{background-color:transparent;}#mermaid-svg-PN4J1YMqLEdH5ZPX .label text,#mermaid-svg-PN4J1YMqLEdH5ZPX span{fill:#333;color:#333;}#mermaid-svg-PN4J1YMqLEdH5ZPX .node rect,#mermaid-svg-PN4J1YMqLEdH5ZPX .node circle,#mermaid-svg-PN4J1YMqLEdH5ZPX .node ellipse,#mermaid-svg-PN4J1YMqLEdH5ZPX .node polygon,#mermaid-svg-PN4J1YMqLEdH5ZPX .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-PN4J1YMqLEdH5ZPX .rough-node .label text,#mermaid-svg-PN4J1YMqLEdH5ZPX .node .label text,#mermaid-svg-PN4J1YMqLEdH5ZPX .image-shape .label,#mermaid-svg-PN4J1YMqLEdH5ZPX .icon-shape .label{text-anchor:middle;}#mermaid-svg-PN4J1YMqLEdH5ZPX .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-PN4J1YMqLEdH5ZPX .rough-node .label,#mermaid-svg-PN4J1YMqLEdH5ZPX .node .label,#mermaid-svg-PN4J1YMqLEdH5ZPX .image-shape .label,#mermaid-svg-PN4J1YMqLEdH5ZPX .icon-shape .label{text-align:center;}#mermaid-svg-PN4J1YMqLEdH5ZPX .node.clickable{cursor:pointer;}#mermaid-svg-PN4J1YMqLEdH5ZPX .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-PN4J1YMqLEdH5ZPX .arrowheadPath{fill:#333333;}#mermaid-svg-PN4J1YMqLEdH5ZPX .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-PN4J1YMqLEdH5ZPX .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-PN4J1YMqLEdH5ZPX .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-PN4J1YMqLEdH5ZPX .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-PN4J1YMqLEdH5ZPX .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-PN4J1YMqLEdH5ZPX .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-PN4J1YMqLEdH5ZPX .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-PN4J1YMqLEdH5ZPX .cluster text{fill:#333;}#mermaid-svg-PN4J1YMqLEdH5ZPX .cluster span{color:#333;}#mermaid-svg-PN4J1YMqLEdH5ZPX div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-PN4J1YMqLEdH5ZPX .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-PN4J1YMqLEdH5ZPX rect.text{fill:none;stroke-width:0;}#mermaid-svg-PN4J1YMqLEdH5ZPX .icon-shape,#mermaid-svg-PN4J1YMqLEdH5ZPX .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-PN4J1YMqLEdH5ZPX .icon-shape p,#mermaid-svg-PN4J1YMqLEdH5ZPX .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-PN4J1YMqLEdH5ZPX .icon-shape .label rect,#mermaid-svg-PN4J1YMqLEdH5ZPX .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-PN4J1YMqLEdH5ZPX .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-PN4J1YMqLEdH5ZPX .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-PN4J1YMqLEdH5ZPX :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 验签通过
验签失败
验签通过
验签失败
ROM Bootloader
（硬件固化，不可篡改）
验证二级 Bootloader 签名
二级 Bootloader
启动终止
验证应用固件签名
应用运行
eFuse 信任根
公钥摘要 / 加密密钥 / 安全版本
Flash 加密
AES-256 透明解密
二、安全启动与数字签名校验
1. 核心原理
安全启动基于RSA非对称加密算法，核心是公私钥分离，信任根固化在硬件中：
- 私钥：厂商唯一持有，严格保密，用于对固件镜像进行数字签名
- 公钥：摘要烧录到eFuse，永久不可修改，启动时用于验证固件签名
- 签名流程：编译生成固件镜像 → 用私钥对镜像哈希值签名 → 签名附加到固件头部
- 验证流程：启动时读取固件头部签名 → 用eFuse中公钥验签 → 合法则继续启动，非法则终止启动
ESP32安全启动默认使用RSA-3072算法，签名强度高，破解难度极大，满足工业级安全需求。
2. 完整启动验证流程
- 芯片上电，执行ROM中固化的第一级Bootloader，不可修改，是信任起点
- 读取Flash中的二级Bootloader，使用eFuse中的公钥验证其签名
- 验证通过，跳转到二级Bootloader运行；验证失败，启动终止
- 二级Bootloader读取应用分区固件，验证应用签名
- 应用验证通过，跳转到应用入口；验证失败，启动失败并报错
整个信任链从硬件ROM开始，每一级都验证下一级的签名，只要任何一级签名不匹配，启动就会终止，无法跳过验证。
下面是安全启动的完整验签流程与异常分支：
#mermaid-svg-BgFugKVtQBTxLqTs{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-BgFugKVtQBTxLqTs .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-BgFugKVtQBTxLqTs .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-BgFugKVtQBTxLqTs .error-icon{fill:#552222;}#mermaid-svg-BgFugKVtQBTxLqTs .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-BgFugKVtQBTxLqTs .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-BgFugKVtQBTxLqTs .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-BgFugKVtQBTxLqTs .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-BgFugKVtQBTxLqTs .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-BgFugKVtQBTxLqTs .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-BgFugKVtQBTxLqTs .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-BgFugKVtQBTxLqTs .marker{fill:#333333;stroke:#333333;}#mermaid-svg-BgFugKVtQBTxLqTs .marker.cross{stroke:#333333;}#mermaid-svg-BgFugKVtQBTxLqTs svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-BgFugKVtQBTxLqTs p{margin:0;}#mermaid-svg-BgFugKVtQBTxLqTs .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-BgFugKVtQBTxLqTs .cluster-label text{fill:#333;}#mermaid-svg-BgFugKVtQBTxLqTs .cluster-label span{color:#333;}#mermaid-svg-BgFugKVtQBTxLqTs .cluster-label span p{background-color:transparent;}#mermaid-svg-BgFugKVtQBTxLqTs .label text,#mermaid-svg-BgFugKVtQBTxLqTs span{fill:#333;color:#333;}#mermaid-svg-BgFugKVtQBTxLqTs .node rect,#mermaid-svg-BgFugKVtQBTxLqTs .node circle,#mermaid-svg-BgFugKVtQBTxLqTs .node ellipse,#mermaid-svg-BgFugKVtQBTxLqTs .node polygon,#mermaid-svg-BgFugKVtQBTxLqTs .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-BgFugKVtQBTxLqTs .rough-node .label text,#mermaid-svg-BgFugKVtQBTxLqTs .node .label text,#mermaid-svg-BgFugKVtQBTxLqTs .image-shape .label,#mermaid-svg-BgFugKVtQBTxLqTs .icon-shape .label{text-anchor:middle;}#mermaid-svg-BgFugKVtQBTxLqTs .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-BgFugKVtQBTxLqTs .rough-node .label,#mermaid-svg-BgFugKVtQBTxLqTs .node .label,#mermaid-svg-BgFugKVtQBTxLqTs .image-shape .label,#mermaid-svg-BgFugKVtQBTxLqTs .icon-shape .label{text-align:center;}#mermaid-svg-BgFugKVtQBTxLqTs .node.clickable{cursor:pointer;}#mermaid-svg-BgFugKVtQBTxLqTs .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-BgFugKVtQBTxLqTs .arrowheadPath{fill:#333333;}#mermaid-svg-BgFugKVtQBTxLqTs .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-BgFugKVtQBTxLqTs .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-BgFugKVtQBTxLqTs .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-BgFugKVtQBTxLqTs .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-BgFugKVtQBTxLqTs .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-BgFugKVtQBTxLqTs .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-BgFugKVtQBTxLqTs .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-BgFugKVtQBTxLqTs .cluster text{fill:#333;}#mermaid-svg-BgFugKVtQBTxLqTs .cluster span{color:#333;}#mermaid-svg-BgFugKVtQBTxLqTs div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-BgFugKVtQBTxLqTs .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-BgFugKVtQBTxLqTs rect.text{fill:none;stroke-width:0;}#mermaid-svg-BgFugKVtQBTxLqTs .icon-shape,#mermaid-svg-BgFugKVtQBTxLqTs .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-BgFugKVtQBTxLqTs .icon-shape p,#mermaid-svg-BgFugKVtQBTxLqTs .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-BgFugKVtQBTxLqTs .icon-shape .label rect,#mermaid-svg-BgFugKVtQBTxLqTs .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-BgFugKVtQBTxLqTs .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-BgFugKVtQBTxLqTs .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-BgFugKVtQBTxLqTs :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 验签通过
验签失败
验签通过
验签失败
芯片上电
执行 ROM 一级 Bootloader
读取二级 Bootloader
用 eFuse 公钥验签
跳转二级 Bootloader
启动终止
读取应用分区固件
验证应用签名
跳转应用入口
实战1：安全启动配置与签名固件生成
开发模式下快速验证安全启动功能，步骤如下：
步骤1：生成RSA密钥对
bash
# 在ESP-IDF环境中生成3072位RSA密钥对
espsecure.py generate_signing_key --version 2 --scheme rsa3072 secure_boot_signing_key.pem执行后生成私钥文件secure_boot_signing_key.pem，必须妥善保管，不能泄露。
步骤2：menuconfig配置安全启动
idf.py menuconfig进入安全启动配置项：
Security features →
Enable hardware Secure Boot in bootloader → 选中
Secure boot version → 选择Version 2
Signing scheme → RSA 3072
Path to signing key → 填入密钥文件路径步骤3：编译与烧录
bash
# 编译，自动对Bootloader和应用固件签名
idf.py build
# 烧录Bootloader、分区表、应用固件
idf.py flash-bootloader flash partition-table flash步骤4：烧录公钥摘要到eFuse（开发模式）
bash
espsecure.py burn_efuse --secure-boot --keyfile secure_boot_signing_key.pem关键警告：此命令写入eFuse，永久不可撤销；开发模式可先不烧eFuse，使用软件模拟验证；量产阶段才执行永久烧录。
关键说明
- 安全启动只验证固件完整性，不加密固件内容；防篡改但不防读取，需要配合Flash加密使用
- 私钥是安全的核心，一旦泄露整个安全体系失效，必须离线保管，禁止存入代码仓库
- Bootloader和应用使用同一套签名密钥，也可配置不同密钥实现分级权限

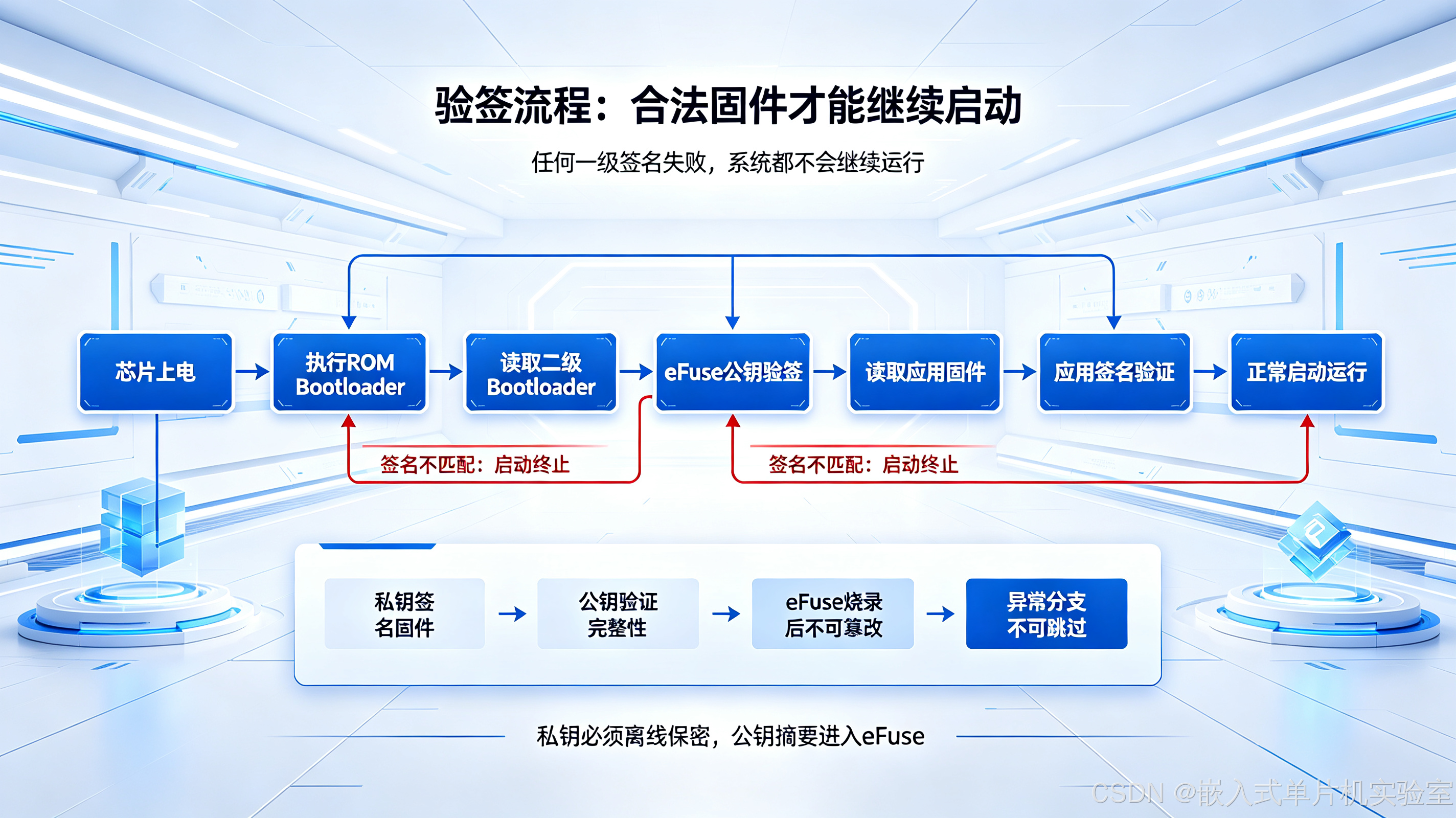

【配图2：安全启动验签流程与异常分支图】
配图说明：展示从ROM启动→一级验签→二级验签→正常启动的正向流程，以及每一级验签失败的终止分支；标注签名校验、哈希比对、eFuse公钥调用的关键节点，直观呈现安全启动的完整执行逻辑。
三、Flash硬件加密与分区防护
1. 核心原理
Flash加密是ESP32的硬件级读保护机制，使用AES-256算法对Flash存储的内容进行加密：
- 写入加密：程序烧录时，通过工具将固件加密后写入Flash
- 读取解密：CPU访问Flash指令或数据时，硬件自动解密，软件无感知
- 物理读取：直接通过Flash引脚读取芯片内容，得到的是密文，无法反编译或克隆
加密密钥存储在eFuse中，软件无法读取，仅硬件加密引擎可访问，从根源防止密钥泄露。
下面是 Flash 硬件加密的读写流程：
#mermaid-svg-Qorfv3SGXfRkmagJ{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-Qorfv3SGXfRkmagJ .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-Qorfv3SGXfRkmagJ .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-Qorfv3SGXfRkmagJ .error-icon{fill:#552222;}#mermaid-svg-Qorfv3SGXfRkmagJ .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Qorfv3SGXfRkmagJ .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-Qorfv3SGXfRkmagJ .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Qorfv3SGXfRkmagJ .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Qorfv3SGXfRkmagJ .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-Qorfv3SGXfRkmagJ .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Qorfv3SGXfRkmagJ .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Qorfv3SGXfRkmagJ .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Qorfv3SGXfRkmagJ .marker.cross{stroke:#333333;}#mermaid-svg-Qorfv3SGXfRkmagJ svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Qorfv3SGXfRkmagJ p{margin:0;}#mermaid-svg-Qorfv3SGXfRkmagJ .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-Qorfv3SGXfRkmagJ .cluster-label text{fill:#333;}#mermaid-svg-Qorfv3SGXfRkmagJ .cluster-label span{color:#333;}#mermaid-svg-Qorfv3SGXfRkmagJ .cluster-label span p{background-color:transparent;}#mermaid-svg-Qorfv3SGXfRkmagJ .label text,#mermaid-svg-Qorfv3SGXfRkmagJ span{fill:#333;color:#333;}#mermaid-svg-Qorfv3SGXfRkmagJ .node rect,#mermaid-svg-Qorfv3SGXfRkmagJ .node circle,#mermaid-svg-Qorfv3SGXfRkmagJ .node ellipse,#mermaid-svg-Qorfv3SGXfRkmagJ .node polygon,#mermaid-svg-Qorfv3SGXfRkmagJ .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Qorfv3SGXfRkmagJ .rough-node .label text,#mermaid-svg-Qorfv3SGXfRkmagJ .node .label text,#mermaid-svg-Qorfv3SGXfRkmagJ .image-shape .label,#mermaid-svg-Qorfv3SGXfRkmagJ .icon-shape .label{text-anchor:middle;}#mermaid-svg-Qorfv3SGXfRkmagJ .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-Qorfv3SGXfRkmagJ .rough-node .label,#mermaid-svg-Qorfv3SGXfRkmagJ .node .label,#mermaid-svg-Qorfv3SGXfRkmagJ .image-shape .label,#mermaid-svg-Qorfv3SGXfRkmagJ .icon-shape .label{text-align:center;}#mermaid-svg-Qorfv3SGXfRkmagJ .node.clickable{cursor:pointer;}#mermaid-svg-Qorfv3SGXfRkmagJ .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-Qorfv3SGXfRkmagJ .arrowheadPath{fill:#333333;}#mermaid-svg-Qorfv3SGXfRkmagJ .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-Qorfv3SGXfRkmagJ .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-Qorfv3SGXfRkmagJ .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Qorfv3SGXfRkmagJ .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-Qorfv3SGXfRkmagJ .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Qorfv3SGXfRkmagJ .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-Qorfv3SGXfRkmagJ .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-Qorfv3SGXfRkmagJ .cluster text{fill:#333;}#mermaid-svg-Qorfv3SGXfRkmagJ .cluster span{color:#333;}#mermaid-svg-Qorfv3SGXfRkmagJ div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-Qorfv3SGXfRkmagJ .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-Qorfv3SGXfRkmagJ rect.text{fill:none;stroke-width:0;}#mermaid-svg-Qorfv3SGXfRkmagJ .icon-shape,#mermaid-svg-Qorfv3SGXfRkmagJ .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Qorfv3SGXfRkmagJ .icon-shape p,#mermaid-svg-Qorfv3SGXfRkmagJ .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-Qorfv3SGXfRkmagJ .icon-shape .label rect,#mermaid-svg-Qorfv3SGXfRkmagJ .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Qorfv3SGXfRkmagJ .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-Qorfv3SGXfRkmagJ .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-Qorfv3SGXfRkmagJ :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} AES-256 加密写入
物理读取
CPU 访问
自动解密
烧录工具
Flash 存储
（密文）
密文，无法解析
硬件解密引擎
CPU 执行
软件无感知
eFuse 存储密钥
软件不可读
2. 两种加密模式对比
| 加密模式 | 密钥来源 | 可解密性 | 调试支持 | 适用场景 |
|---|---|---|---|---|
| 开发模式 | 主机工具生成，可指定密钥 | 可解密重烧 | 支持调试 | 开发调试、功能验证 |
| 发布模式 | 芯片内部硬件生成，不可导出 | 永久不可解密 | 禁用调试 | 量产发布、高安全需求 |
发布模式下，加密密钥由芯片内部随机生成，不会流出芯片，是安全性最高的方式；同一批次每个芯片密钥不同，批量克隆完全不可能。
3. 分区加密配置
不是所有分区都适合加密，需根据分区特性按需配置：
- 必须加密：Bootloader分区、应用程序分区、OTA升级分区，核心固件区域
- 可选加密：存储固件的自定义数据分区
- 不建议加密：NVS参数分区、FATFS文件系统分区，加密后重新烧录会导致数据完全不可读
配置方法
在menuconfig中开启Flash加密：
c
Security features →
Enable flash encryption on boot → 选中
Flash encryption mode → Development / Release
Encrypt partitions in partition table → 配置需要加密的分区开启后编译烧录，首次启动时硬件会自动对Flash进行加密，之后正常运行。
四、防回滚机制与安全版本管理
1. 降级攻击与防回滚
即使开启了安全启动，攻击者仍可以刷入旧版本合法签名的固件，利用旧版本的已知漏洞破解系统，这就是降级攻击。防回滚机制通过硬件限制固件的最低安全版本，禁止启动版本过低的固件，从根本上防御降级攻击。
2. 实现原理
- eFuse中预留专门的安全版本号字段，一次性可编程，数值只能增大，不能减小
- 每个固件头部携带声明的安全版本号
- 启动验证时，只有固件的安全版本号 ≥ eFuse中记录的最小安全版本，才允许启动
- 升级新固件时，如果新固件安全版本更高，启动后自动将新版本号烧录到eFuse，永久生效
下面是防回滚机制的版本校验流程：
#mermaid-svg-JkuYM0dgfEkfucW6{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-JkuYM0dgfEkfucW6 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-JkuYM0dgfEkfucW6 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-JkuYM0dgfEkfucW6 .error-icon{fill:#552222;}#mermaid-svg-JkuYM0dgfEkfucW6 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-JkuYM0dgfEkfucW6 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-JkuYM0dgfEkfucW6 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-JkuYM0dgfEkfucW6 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-JkuYM0dgfEkfucW6 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-JkuYM0dgfEkfucW6 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-JkuYM0dgfEkfucW6 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-JkuYM0dgfEkfucW6 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-JkuYM0dgfEkfucW6 .marker.cross{stroke:#333333;}#mermaid-svg-JkuYM0dgfEkfucW6 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-JkuYM0dgfEkfucW6 p{margin:0;}#mermaid-svg-JkuYM0dgfEkfucW6 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-JkuYM0dgfEkfucW6 .cluster-label text{fill:#333;}#mermaid-svg-JkuYM0dgfEkfucW6 .cluster-label span{color:#333;}#mermaid-svg-JkuYM0dgfEkfucW6 .cluster-label span p{background-color:transparent;}#mermaid-svg-JkuYM0dgfEkfucW6 .label text,#mermaid-svg-JkuYM0dgfEkfucW6 span{fill:#333;color:#333;}#mermaid-svg-JkuYM0dgfEkfucW6 .node rect,#mermaid-svg-JkuYM0dgfEkfucW6 .node circle,#mermaid-svg-JkuYM0dgfEkfucW6 .node ellipse,#mermaid-svg-JkuYM0dgfEkfucW6 .node polygon,#mermaid-svg-JkuYM0dgfEkfucW6 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-JkuYM0dgfEkfucW6 .rough-node .label text,#mermaid-svg-JkuYM0dgfEkfucW6 .node .label text,#mermaid-svg-JkuYM0dgfEkfucW6 .image-shape .label,#mermaid-svg-JkuYM0dgfEkfucW6 .icon-shape .label{text-anchor:middle;}#mermaid-svg-JkuYM0dgfEkfucW6 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-JkuYM0dgfEkfucW6 .rough-node .label,#mermaid-svg-JkuYM0dgfEkfucW6 .node .label,#mermaid-svg-JkuYM0dgfEkfucW6 .image-shape .label,#mermaid-svg-JkuYM0dgfEkfucW6 .icon-shape .label{text-align:center;}#mermaid-svg-JkuYM0dgfEkfucW6 .node.clickable{cursor:pointer;}#mermaid-svg-JkuYM0dgfEkfucW6 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-JkuYM0dgfEkfucW6 .arrowheadPath{fill:#333333;}#mermaid-svg-JkuYM0dgfEkfucW6 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-JkuYM0dgfEkfucW6 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-JkuYM0dgfEkfucW6 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-JkuYM0dgfEkfucW6 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-JkuYM0dgfEkfucW6 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-JkuYM0dgfEkfucW6 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-JkuYM0dgfEkfucW6 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-JkuYM0dgfEkfucW6 .cluster text{fill:#333;}#mermaid-svg-JkuYM0dgfEkfucW6 .cluster span{color:#333;}#mermaid-svg-JkuYM0dgfEkfucW6 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-JkuYM0dgfEkfucW6 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-JkuYM0dgfEkfucW6 rect.text{fill:none;stroke-width:0;}#mermaid-svg-JkuYM0dgfEkfucW6 .icon-shape,#mermaid-svg-JkuYM0dgfEkfucW6 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-JkuYM0dgfEkfucW6 .icon-shape p,#mermaid-svg-JkuYM0dgfEkfucW6 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-JkuYM0dgfEkfucW6 .icon-shape .label rect,#mermaid-svg-JkuYM0dgfEkfucW6 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-JkuYM0dgfEkfucW6 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-JkuYM0dgfEkfucW6 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-JkuYM0dgfEkfucW6 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 是
否
固件头部声明安全版本号
读取 eFuse 最小安全版本
固件版本 ≥ eFuse 版本？
允许启动
拒绝启动
（防降级攻击）
启动后若版本更高
自动烧录新版本到 eFuse
3. 工程版本策略
- 版本分离：安全版本号与业务功能版本号独立，仅修复安全漏洞时才提升安全版本
- 谨慎升级：不随随便便提升安全版本，避免eFuse位数快速耗尽；eFuse版本号最多支持几十次升级
- 强制回滚点：重大安全漏洞修复后，必须提升安全版本，强制所有设备升级后无法回退
- 兼容设计：新版本固件兼容旧版本硬件，避免一次性提升版本导致存量设备无法升级

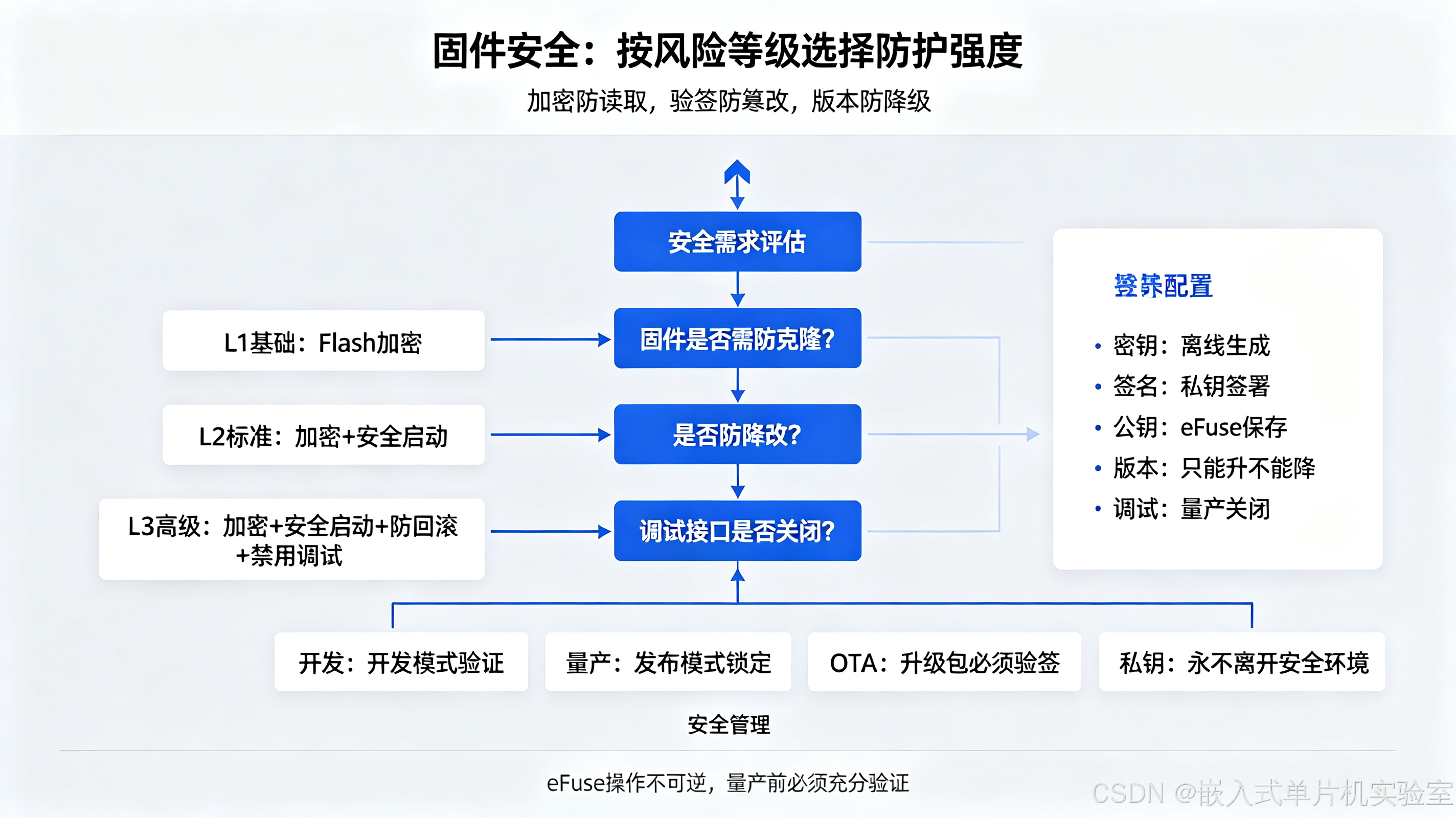

【配图3：固件安全等级选型决策图】
配图说明：从知识产权价值、攻击风险、产品定位、量产阶段四个维度出发，逐步推导对应安全配置：仅Flash加密、加密+安全启动、全功能三级防护，直观呈现工程化选型的决策逻辑。
五、工程化：密钥管理与量产安全
1. 密钥全生命周期管理
- 生成：在离线安全环境生成密钥，使用硬件加密机存储，禁止明文存储在普通电脑
- 分发：产线不接触私钥，固件统一在安全服务器签名后下发到产线
- 使用：签名操作在隔离环境执行，记录每次签名日志，可追溯
- 销毁：密钥废弃时彻底销毁所有副本，同步更新产品升级策略
核心原则：私钥永远不离开安全环境，产线、开发人员、外包商都无法接触到原始私钥。
2. 量产安全流程
- 测试阶段：不开启安全功能，方便调试与烧录，提升测试效率
- 终测阶段：功能测试通过后，开启发布模式安全配置，烧录签名固件
- 烧录锁定：烧录eFuse，永久锁定安全启动、Flash加密、禁用调试接口
- 出厂校验：验证安全机制生效，确认无法读取固件、无法烧录未签名固件
3. 三级安全分级方案
| 安全等级 | 配置组合 | 适用产品类型 | 防护目标 |
|---|---|---|---|
| L1 基础级 | Flash加密（开发模式） | 消费级、低价值产品 | 防止直接读Flash克隆固件 |
| L2 标准级 | Flash加密 + 安全启动 | 工业级、普通价值产品 | 防篡改 + 防克隆，保护核心功能 |
| L3 高级 | 加密 + 安全启动 + 防回滚 + 禁用调试 | 高价值、高安全要求产品 | 全链路防护，防御高级攻击 |
六、工程最佳实践
1. 开发流程规范
- 功能开发阶段完全关闭安全功能，提升开发调试效率
- 功能稳定后，开启开发模式安全，验证签名、加密、启动流程
- 小批量试产使用发布模式，验证量产流程与安全有效性
- 密钥文件加入.gitignore，绝对不提交到代码仓库
2. OTA升级安全
- 所有OTA升级包必须使用签名私钥签名，设备升级前强制验签
- 重大安全更新同步提升安全版本号，触发防回滚，禁止降级
- 升级包可增加对称加密传输，防止中间人抓取固件镜像
- 升级失败保留旧版本，避免变砖，保证设备可恢复
3. 异常与容错设计
- 安全启动失败时，串口输出明确错误码，便于排查问题
- 量产预留恢复入口，比如特定按键组合触发强制恢复模式
- 批量烧录前先做3~5片样片验证，确认安全配置正确再量产
- 关键产品设计安全熔丝烧录校验步骤，防止漏烧导致安全失效
七、新手高频踩坑汇总
-
误烧eFuse导致芯片永久变砖
- 开发阶段误执行发布模式烧录命令，安全配置永久锁定，无法调试烧录
- 公钥摘要烧录错误，所有固件都无法验证，芯片直接报废
- 解决：开发阶段只用开发模式，烧录eFuse前反复确认，先做单芯片测试
-
加密后Flash读出来全是乱码
- 开启Flash加密后，用编程器直接读Flash都是密文，以为芯片损坏
- 这是加密正常生效的表现，CPU访问时会自动解密，不影响程序运行
- 解决：开发调试用开发模式，可解密读取；量产模式本身就是要防止读取
-
固件签名验证失败无法启动
- 签名用的私钥和eFuse里的公钥不匹配
- 修改代码后只烧录了应用，没重新签名，或者Bootloader没同步更新
- 解决：统一使用编译自动签名，确保Bootloader和应用使用同一套密钥
-
防回滚误触发，旧固件永久无法使用
- 测试时不小心提升了安全版本号，eFuse只能升不能降，所有低版本固件都不能启动
- 开发阶段开启防回滚，调试时频繁改版本号，很快耗尽eFuse位数
- 解决：开发阶段关闭防回滚，量产前再启用；安全版本号谨慎提升
-
私钥泄露导致安全体系完全失效
- 私钥文件提交到代码仓库，或者存放在产线电脑，被外部获取
- 攻击者可用泄露的私钥签名恶意固件，绕过安全启动
- 解决：私钥离线硬件存储，量产签名在安全服务器执行，产线仅接收已签名固件
-
NVS分区加密导致参数丢失
- 所有分区都开启加密，重新烧录固件后NVS数据全部无法读取
- 更换密钥或者重新加密后，NVS数据变成乱码，参数丢失
- 解决：NVS分区默认不加密，敏感参数单独做软件加密存储
下一篇预告（40篇）
ESP-IDF保姆级入门40｜量产烧录与产线测试全解：批量烧录方案/校准流程/功能测试/不良品分拣/产线追溯，掌握工业级量产交付全流程，实现从开发到量产的完整落地闭环！
