Jenkins 与 GitLab 深度集成实战：从 Webhook 到 Merge Request 全流程自动化

行者-全栈开发2026-07-13 9:18

适用读者 ：DevOps 工程师、后端开发工程师、运维工程师、技术架构师

适用版本 ：Jenkins 2.504+ / GitLab 17.x / GitLab Plugin 1.9.16+ / GitLab Branch Source Plugin 700+

难度等级 ：⭐⭐⭐⭐（适合有 Jenkins 基础与 CI/CD 概念的开发者）

前置知识：熟悉 Git 工作流、了解 Jenkins Pipeline 语法、用过 GitLab MR 流程
⏱️ 时效说明：本文基于 2026 年 7 月主流版本（Jenkins 2.504 LTS / GitLab 17.x / GitLab Plugin 1.9.16）。GitLab Plugin 官方仅支持 GitLab N-2 版本，老版本（≤15.x）部分行为可能不一致，迁移时请参考插件 Changelog。

💡 前言：这篇文章能帮你解决什么？

Jenkins 和 GitLab 是 DevOps 领域最经典的组合，但"能触发构建"和"深度集成"之间隔着巨大的鸿沟。

很多团队的实际状态是：

  • Webhook 配好了，Push 能触发构建 → 但 MR 上看不到 Pipeline 状态，显示 "Could not connect to the CI server"
  • 每个新分支都要手动去 Jenkins 建一个 Job → 3 个月后仓库 27 个分支，Jenkins 上只配了 6 个
  • 构建失败了 → MR 的 Merge 按钮还是亮的 → 代码直接合入主分支

本文从 3 个真实踩坑案例 出发，完整覆盖两套集成方案，附带 7 个生产环境问题排查方案 和 可直接复用的 Jenkinsfile 模板。

📌 与同类文章的差异

CSDN 上 Jenkins + GitLab 的教程不少，但大多停留在 "GitLab Plugin + 单 Job + Webhook" 的入门配置。本文的差异在于：

维度 同类文章常见水平 本文提供
集成方案 只讲 GitLab Plugin 双方案对比（Plugin + Branch Source），并明确推荐
Multibranch Pipeline 配置步骤简略 SCM Traits 全字段表 + 内置变量说明
踩坑案例 3-5 个常见问题 7 个生产级故障（含 Fork MR、504 超时、Indexing 不触发）
性能优化 几乎没有 JVM 参数 + Indexing 间隔 + 并发控制
安全加固 Token 配置 Token 最小权限 + Fork Trust Level + CSRF
选型逻辑 默认用 Jenkins 新增"为什么不用 GitLab CI"决策矩阵

如果你正在搭建或优化 Jenkins + GitLab 的 CI/CD 流程，这篇文章值得花 35 分钟仔细阅读。

🎯 第一章：三个真实痛点

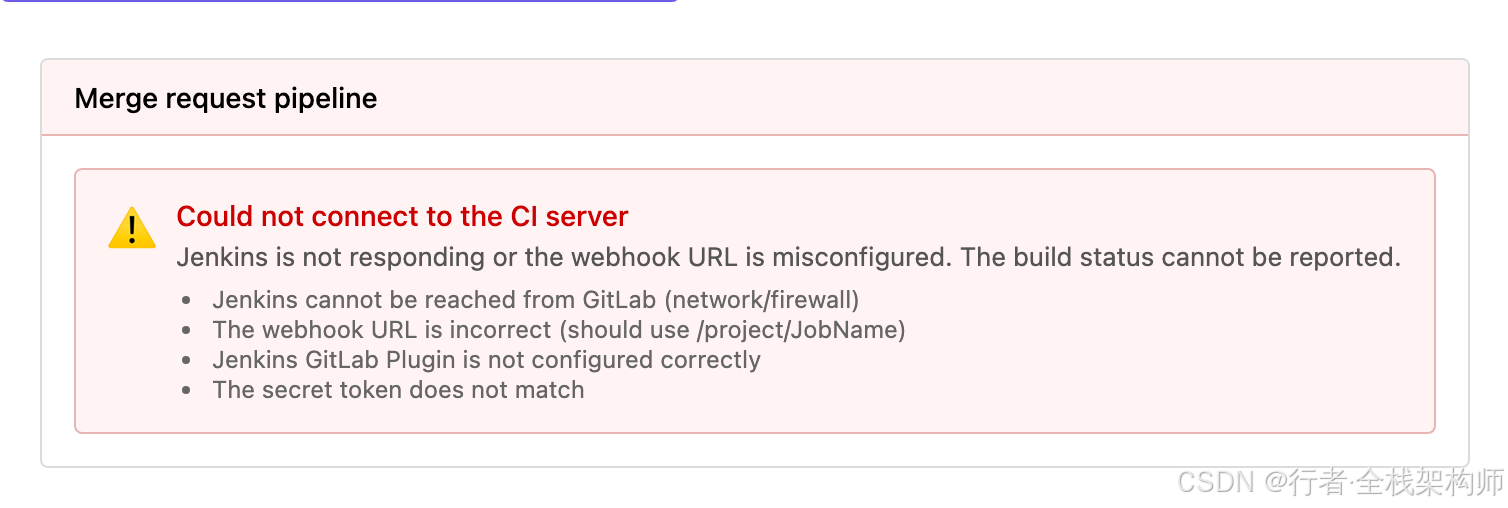

1.1 Webhook 触发了，但 MR 上看不到状态

去年我们团队搭建 Jenkins + GitLab 时，第一个 PR 就翻车了：

text 复制代码
Developer: "我提了 MR，Jenkins 开始构建了！"
QA:        "MR 上怎么显示 'Could not connect to the CI server'？"
运维:      "构建成功了，但 GitLab 上一直显示黄色 pending..."
Developer: "那我怎么知道构建过了没有？？？"

折腾了半天发现：Webhook 触发了构建，但 Jenkins 没把状态写回 GitLab。

MR 页面永远是"等待中"------等于白做了。

1.2 每个分支都要手动建 Job

text 复制代码
运维: "新建了一个 feature/order-refactor 分支，帮我建个 Jenkins Job"
开发: "为什么要手动建？不是自动化吗？"
运维: "我们的 Jenkins Job 是手动创建的..."
开发: "那 DevOps 了个寂寞？"

3 个月后...
运维: "仓库里 27 个分支，Jenkins 上只配了 6 个 Job"
QA:   "那其他分支的代码有没有问题？"
运维: "不知道，没跑过..."

1.3 流水线状态和 MR 审批脱节

text 复制代码
开发者提了 MR，Jenkins 构建失败
但 MR 的 "Merge" 按钮还是亮的
运维来不及阻止，代码就合入了主分支
CI/CD 变成了 CI/DD（Continuous Integration → Directly Deploy）

🤔 第二章：为什么不用 GitLab CI？------先想清楚再动手

很多读者第一反应是：GitLab 自带 CI/CD，为什么还要折腾 Jenkins？ 这个问题不想清楚，集成做得再好也是"为做而做"。

我先把结论摆出来，再展开推导：
#mermaid-svg-uxysM6dIcMTiEYdC{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-uxysM6dIcMTiEYdC .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-uxysM6dIcMTiEYdC .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-uxysM6dIcMTiEYdC .error-icon{fill:#552222;}#mermaid-svg-uxysM6dIcMTiEYdC .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-uxysM6dIcMTiEYdC .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-uxysM6dIcMTiEYdC .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-uxysM6dIcMTiEYdC .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-uxysM6dIcMTiEYdC .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-uxysM6dIcMTiEYdC .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-uxysM6dIcMTiEYdC .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-uxysM6dIcMTiEYdC .marker{fill:#333333;stroke:#333333;}#mermaid-svg-uxysM6dIcMTiEYdC .marker.cross{stroke:#333333;}#mermaid-svg-uxysM6dIcMTiEYdC svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-uxysM6dIcMTiEYdC p{margin:0;}#mermaid-svg-uxysM6dIcMTiEYdC .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-uxysM6dIcMTiEYdC .cluster-label text{fill:#333;}#mermaid-svg-uxysM6dIcMTiEYdC .cluster-label span{color:#333;}#mermaid-svg-uxysM6dIcMTiEYdC .cluster-label span p{background-color:transparent;}#mermaid-svg-uxysM6dIcMTiEYdC .label text,#mermaid-svg-uxysM6dIcMTiEYdC span{fill:#333;color:#333;}#mermaid-svg-uxysM6dIcMTiEYdC .node rect,#mermaid-svg-uxysM6dIcMTiEYdC .node circle,#mermaid-svg-uxysM6dIcMTiEYdC .node ellipse,#mermaid-svg-uxysM6dIcMTiEYdC .node polygon,#mermaid-svg-uxysM6dIcMTiEYdC .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-uxysM6dIcMTiEYdC .rough-node .label text,#mermaid-svg-uxysM6dIcMTiEYdC .node .label text,#mermaid-svg-uxysM6dIcMTiEYdC .image-shape .label,#mermaid-svg-uxysM6dIcMTiEYdC .icon-shape .label{text-anchor:middle;}#mermaid-svg-uxysM6dIcMTiEYdC .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-uxysM6dIcMTiEYdC .rough-node .label,#mermaid-svg-uxysM6dIcMTiEYdC .node .label,#mermaid-svg-uxysM6dIcMTiEYdC .image-shape .label,#mermaid-svg-uxysM6dIcMTiEYdC .icon-shape .label{text-align:center;}#mermaid-svg-uxysM6dIcMTiEYdC .node.clickable{cursor:pointer;}#mermaid-svg-uxysM6dIcMTiEYdC .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-uxysM6dIcMTiEYdC .arrowheadPath{fill:#333333;}#mermaid-svg-uxysM6dIcMTiEYdC .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-uxysM6dIcMTiEYdC .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-uxysM6dIcMTiEYdC .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-uxysM6dIcMTiEYdC .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-uxysM6dIcMTiEYdC .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-uxysM6dIcMTiEYdC .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-uxysM6dIcMTiEYdC .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-uxysM6dIcMTiEYdC .cluster text{fill:#333;}#mermaid-svg-uxysM6dIcMTiEYdC .cluster span{color:#333;}#mermaid-svg-uxysM6dIcMTiEYdC div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-uxysM6dIcMTiEYdC .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-uxysM6dIcMTiEYdC rect.text{fill:none;stroke-width:0;}#mermaid-svg-uxysM6dIcMTiEYdC .icon-shape,#mermaid-svg-uxysM6dIcMTiEYdC .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-uxysM6dIcMTiEYdC .icon-shape p,#mermaid-svg-uxysM6dIcMTiEYdC .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-uxysM6dIcMTiEYdC .icon-shape .label rect,#mermaid-svg-uxysM6dIcMTiEYdC .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-uxysM6dIcMTiEYdC .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-uxysM6dIcMTiEYdC .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-uxysM6dIcMTiEYdC :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 是
否
是
否
是
否
是
否
需求：代码推送后自动构建部署
评估维度
团队规模
技术栈复杂度
已有工具链
治理诉求
≥ 50人 / 多团队?
倾向 Jenkins
倾向 GitLab CI
多语言 + 多种部署目标?
已有 Jenkins 工程库?
需要细粒度权限 / 审计 / 共享库?

2.1 GitLab CI 与 Jenkins 的本质差异

两者不是"哪个更好"，而是解决不同规模的问题：

维度 GitLab CI Jenkins + GitLab
定位 一体化平台内置 CI 解耦的构建引擎 + 多平台集成
上手成本 极低（.gitlab-ci.yml 提交即用） 中等（需装插件、配 Webhook）
执行器 Runner（按仓库/共享） Agent（按标签/资源池）
流水线声明 YAML Jenkinsfile（Groovy DSL）
共享能力 include / templates Shared Library（完整 Groovy 库）
权限模型 项目级 Role 文件夹级 + Role-Based Strategy
历史追溯 仓库内可查 独立审计日志 + Build Fingerprint
插件生态 较弱（延伸到 GitLab 平台功能） 1800+ 插件（覆盖几乎所有工具）
多代码仓支持 仅自家仓库 同时接入 GitLab + GitHub + Gitea + Bitbucket
适合规模 单团队 / 中小型 多团队 / 企业级 / 跨平台

2.2 什么场景应该坚持用 Jenkins

✅ 场景 1：多源代码仓统一治理

公司同时有 GitLab（业务）、GitHub（开源协作）、Gitea（自建私有），需要统一的 CI 出口。GitLab CI 只能跑 GitLab 仓库，Jenkins 可以同时拉所有源。

✅ 场景 2：已有大量 Jenkins Shared Library 资产

团队积累了 50+ 共享库方法（部署脚本、安全扫描、合规检查），迁移到 GitLab CI 意味着重写。Jenkins + GitLab 集成可以 零迁移成本接入新仓库。

✅ 场景 3：复杂部署拓扑

部署目标是 K8s + 物理机 + 边缘节点 + 主机集群，需要 Jenkins Agent 标签调度 （如 linux && gpu && internal）。GitLab Runner 的标签机制远不如 Jenkins Agent 灵活。

✅ 场景 4：强治理诉求

  • 需要 Folder 级 RBAC（不同团队只能看自己的 Job）
  • 需要独立的 Build 审计日志（合规审计）
  • 需要与 LDAP/SSO 深度集成

✅ 场景 5：构建产物需要长期归档

Jenkins 的 Artifact + Fingerprint 机制可以追踪"某个 jar 包是哪次构建产出的、被哪些下游 Job 使用了"。GitLab CI 在产物追溯链路上较弱。

2.3 什么场景应该直接用 GitLab CI

❌ 不该用 Jenkins 的场景：

  • 团队 < 20 人，单一代码仓库，没有跨平台需求 → GitLab CI 足够
  • 全新项目，没有历史 Jenkins 资产 → 直接用 GitLab CI 更轻量
  • 部署目标单一（只有 K8s） → GitLab CI + Auto DevOps 一键搞定
  • 团队对 Groovy 不熟，不想学 Jenkinsfile → YAML 上手更快

2.4 混合方案：GitLab CI 跑测试 + Jenkins 跑部署

很多大型团队的实践是 不二选一，而是分工：
#mermaid-svg-JSb2le2eoeDMa1eO{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-JSb2le2eoeDMa1eO .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-JSb2le2eoeDMa1eO .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-JSb2le2eoeDMa1eO .error-icon{fill:#552222;}#mermaid-svg-JSb2le2eoeDMa1eO .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-JSb2le2eoeDMa1eO .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-JSb2le2eoeDMa1eO .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-JSb2le2eoeDMa1eO .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-JSb2le2eoeDMa1eO .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-JSb2le2eoeDMa1eO .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-JSb2le2eoeDMa1eO .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-JSb2le2eoeDMa1eO .marker{fill:#333333;stroke:#333333;}#mermaid-svg-JSb2le2eoeDMa1eO .marker.cross{stroke:#333333;}#mermaid-svg-JSb2le2eoeDMa1eO svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-JSb2le2eoeDMa1eO p{margin:0;}#mermaid-svg-JSb2le2eoeDMa1eO .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-JSb2le2eoeDMa1eO .cluster-label text{fill:#333;}#mermaid-svg-JSb2le2eoeDMa1eO .cluster-label span{color:#333;}#mermaid-svg-JSb2le2eoeDMa1eO .cluster-label span p{background-color:transparent;}#mermaid-svg-JSb2le2eoeDMa1eO .label text,#mermaid-svg-JSb2le2eoeDMa1eO span{fill:#333;color:#333;}#mermaid-svg-JSb2le2eoeDMa1eO .node rect,#mermaid-svg-JSb2le2eoeDMa1eO .node circle,#mermaid-svg-JSb2le2eoeDMa1eO .node ellipse,#mermaid-svg-JSb2le2eoeDMa1eO .node polygon,#mermaid-svg-JSb2le2eoeDMa1eO .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-JSb2le2eoeDMa1eO .rough-node .label text,#mermaid-svg-JSb2le2eoeDMa1eO .node .label text,#mermaid-svg-JSb2le2eoeDMa1eO .image-shape .label,#mermaid-svg-JSb2le2eoeDMa1eO .icon-shape .label{text-anchor:middle;}#mermaid-svg-JSb2le2eoeDMa1eO .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-JSb2le2eoeDMa1eO .rough-node .label,#mermaid-svg-JSb2le2eoeDMa1eO .node .label,#mermaid-svg-JSb2le2eoeDMa1eO .image-shape .label,#mermaid-svg-JSb2le2eoeDMa1eO .icon-shape .label{text-align:center;}#mermaid-svg-JSb2le2eoeDMa1eO .node.clickable{cursor:pointer;}#mermaid-svg-JSb2le2eoeDMa1eO .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-JSb2le2eoeDMa1eO .arrowheadPath{fill:#333333;}#mermaid-svg-JSb2le2eoeDMa1eO .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-JSb2le2eoeDMa1eO .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-JSb2le2eoeDMa1eO .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-JSb2le2eoeDMa1eO .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-JSb2le2eoeDMa1eO .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-JSb2le2eoeDMa1eO .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-JSb2le2eoeDMa1eO .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-JSb2le2eoeDMa1eO .cluster text{fill:#333;}#mermaid-svg-JSb2le2eoeDMa1eO .cluster span{color:#333;}#mermaid-svg-JSb2le2eoeDMa1eO div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-JSb2le2eoeDMa1eO .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-JSb2le2eoeDMa1eO rect.text{fill:none;stroke-width:0;}#mermaid-svg-JSb2le2eoeDMa1eO .icon-shape,#mermaid-svg-JSb2le2eoeDMa1eO .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-JSb2le2eoeDMa1eO .icon-shape p,#mermaid-svg-JSb2le2eoeDMa1eO .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-JSb2le2eoeDMa1eO .icon-shape .label rect,#mermaid-svg-JSb2le2eoeDMa1eO .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-JSb2le2eoeDMa1eO .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-JSb2le2eoeDMa1eO .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-JSb2le2eoeDMa1eO :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 通过
代码推送
GitLab CI 跑单元测试
MR 可合并
合并到 main
Webhook 触发 Jenkins
Jenkins 跑集成测试
Jenkins 部署到多环境
归档产物 + 审计

  • GitLab CI 负责"快反馈"：单元测试、Lint、镜像构建（< 5 分钟）
  • Jenkins 负责"重部署"：集成测试、多环境部署、合规审计（> 10 分钟）

💡 决策建议 ：如果你看完上面还是不确定，那就用一句话判断------"是否需要跨代码平台 / 是否有 Shared Library 资产 / 是否需要 Folder RBAC"，三个问题任何一个答"是"，本文的 Jenkins + GitLab 集成就值得做。

🏗️ 第三章：整体架构与方案选型

3.1 两套集成方案对比

Jenkins 与 GitLab 集成有两条技术路线，很多人搞混了它们：
图1：GitLab Plugin 方案 vs GitLab Branch Source 方案架构对比
#mermaid-svg-H8OJQ23A43Rybwn0{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-H8OJQ23A43Rybwn0 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-H8OJQ23A43Rybwn0 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-H8OJQ23A43Rybwn0 .error-icon{fill:#552222;}#mermaid-svg-H8OJQ23A43Rybwn0 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-H8OJQ23A43Rybwn0 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-H8OJQ23A43Rybwn0 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-H8OJQ23A43Rybwn0 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-H8OJQ23A43Rybwn0 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-H8OJQ23A43Rybwn0 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-H8OJQ23A43Rybwn0 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-H8OJQ23A43Rybwn0 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-H8OJQ23A43Rybwn0 .marker.cross{stroke:#333333;}#mermaid-svg-H8OJQ23A43Rybwn0 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-H8OJQ23A43Rybwn0 p{margin:0;}#mermaid-svg-H8OJQ23A43Rybwn0 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-H8OJQ23A43Rybwn0 .cluster-label text{fill:#333;}#mermaid-svg-H8OJQ23A43Rybwn0 .cluster-label span{color:#333;}#mermaid-svg-H8OJQ23A43Rybwn0 .cluster-label span p{background-color:transparent;}#mermaid-svg-H8OJQ23A43Rybwn0 .label text,#mermaid-svg-H8OJQ23A43Rybwn0 span{fill:#333;color:#333;}#mermaid-svg-H8OJQ23A43Rybwn0 .node rect,#mermaid-svg-H8OJQ23A43Rybwn0 .node circle,#mermaid-svg-H8OJQ23A43Rybwn0 .node ellipse,#mermaid-svg-H8OJQ23A43Rybwn0 .node polygon,#mermaid-svg-H8OJQ23A43Rybwn0 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-H8OJQ23A43Rybwn0 .rough-node .label text,#mermaid-svg-H8OJQ23A43Rybwn0 .node .label text,#mermaid-svg-H8OJQ23A43Rybwn0 .image-shape .label,#mermaid-svg-H8OJQ23A43Rybwn0 .icon-shape .label{text-anchor:middle;}#mermaid-svg-H8OJQ23A43Rybwn0 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-H8OJQ23A43Rybwn0 .rough-node .label,#mermaid-svg-H8OJQ23A43Rybwn0 .node .label,#mermaid-svg-H8OJQ23A43Rybwn0 .image-shape .label,#mermaid-svg-H8OJQ23A43Rybwn0 .icon-shape .label{text-align:center;}#mermaid-svg-H8OJQ23A43Rybwn0 .node.clickable{cursor:pointer;}#mermaid-svg-H8OJQ23A43Rybwn0 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-H8OJQ23A43Rybwn0 .arrowheadPath{fill:#333333;}#mermaid-svg-H8OJQ23A43Rybwn0 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-H8OJQ23A43Rybwn0 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-H8OJQ23A43Rybwn0 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-H8OJQ23A43Rybwn0 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-H8OJQ23A43Rybwn0 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-H8OJQ23A43Rybwn0 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-H8OJQ23A43Rybwn0 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-H8OJQ23A43Rybwn0 .cluster text{fill:#333;}#mermaid-svg-H8OJQ23A43Rybwn0 .cluster span{color:#333;}#mermaid-svg-H8OJQ23A43Rybwn0 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-H8OJQ23A43Rybwn0 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-H8OJQ23A43Rybwn0 rect.text{fill:none;stroke-width:0;}#mermaid-svg-H8OJQ23A43Rybwn0 .icon-shape,#mermaid-svg-H8OJQ23A43Rybwn0 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-H8OJQ23A43Rybwn0 .icon-shape p,#mermaid-svg-H8OJQ23A43Rybwn0 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-H8OJQ23A43Rybwn0 .icon-shape .label rect,#mermaid-svg-H8OJQ23A43Rybwn0 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-H8OJQ23A43Rybwn0 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-H8OJQ23A43Rybwn0 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-H8OJQ23A43Rybwn0 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 模式二：GitLab Branch Source（推荐方案）
自动扫描分支/MR/Tag
自动发现 Jenkinsfile
自动创建 Job
状态回写
自动 Webhook 管理
GitLab 仓库
GitLab Branch Source Plugin
Multibranch Pipeline
每个分支/MR 一个 Job
GitLab Pipeline Status
自动创建/删除 Webhook
模式一：GitLab Plugin（经典方案）
Webhook JSON POST
触发构建
gitlabCommitStatus
显示在 MR Widget
GitLab Push/MR 事件
Jenkins GitLab Plugin
Freestyle / Pipeline Job
GitLab Commit Status API
MR 页面显示状态

3.2 方案选择指南

选型速查表：

对比维度 GitLab Plugin（经典方案） GitLab Branch Source（推荐方案）
部署复杂度 ⭐⭐ 低 ⭐⭐⭐ 中等
自动发现分支 ❌ 需要手动配置 ✅ 自动发现
MR 流水线 ✅ 支持 ✅ 最完善
Fork MR 支持 ❌ 不支持 ✅ 支持
自动 Webhook 管理 ❌ 手工创建 ✅ 自动创建
多项目组织 ❌ 不支持 ✅ Folder Organization
推荐场景 简单项目、快速接入 多分支、多项目、企业级

💡 我的建议 ：新项目直接用 GitLab Branch Source Plugin。它才是真正的"深度集成"------自动发现、自动 Webhook、自动 MR 状态回写，一步到位。

3.3 一次完整请求的时序（理解后续排错的基础）

为什么很多人配完 Webhook 还是看不到 MR 状态？因为整个链路有 6 个环节，任何一个断了都会出问题。先看清楚完整时序，后面排查才有方向：
GitLab Commit API Jenkins Job Jenkins Plugin GitLab Webhook GitLab 开发者 GitLab Commit API Jenkins Job Jenkins Plugin GitLab Webhook GitLab 开发者 #mermaid-svg-7AWQYZehXHq0nEA4{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-7AWQYZehXHq0nEA4 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-7AWQYZehXHq0nEA4 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-7AWQYZehXHq0nEA4 .error-icon{fill:#552222;}#mermaid-svg-7AWQYZehXHq0nEA4 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-7AWQYZehXHq0nEA4 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-7AWQYZehXHq0nEA4 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-7AWQYZehXHq0nEA4 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-7AWQYZehXHq0nEA4 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-7AWQYZehXHq0nEA4 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-7AWQYZehXHq0nEA4 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-7AWQYZehXHq0nEA4 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-7AWQYZehXHq0nEA4 .marker.cross{stroke:#333333;}#mermaid-svg-7AWQYZehXHq0nEA4 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-7AWQYZehXHq0nEA4 p{margin:0;}#mermaid-svg-7AWQYZehXHq0nEA4 .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-7AWQYZehXHq0nEA4 text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-7AWQYZehXHq0nEA4 .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-7AWQYZehXHq0nEA4 .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-7AWQYZehXHq0nEA4 .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-7AWQYZehXHq0nEA4 .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-7AWQYZehXHq0nEA4 #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-7AWQYZehXHq0nEA4 .sequenceNumber{fill:white;}#mermaid-svg-7AWQYZehXHq0nEA4 #sequencenumber{fill:#333;}#mermaid-svg-7AWQYZehXHq0nEA4 #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-7AWQYZehXHq0nEA4 .messageText{fill:#333;stroke:none;}#mermaid-svg-7AWQYZehXHq0nEA4 .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-7AWQYZehXHq0nEA4 .labelText,#mermaid-svg-7AWQYZehXHq0nEA4 .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-7AWQYZehXHq0nEA4 .loopText,#mermaid-svg-7AWQYZehXHq0nEA4 .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-7AWQYZehXHq0nEA4 .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-7AWQYZehXHq0nEA4 .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-7AWQYZehXHq0nEA4 .noteText,#mermaid-svg-7AWQYZehXHq0nEA4 .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-7AWQYZehXHq0nEA4 .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-7AWQYZehXHq0nEA4 .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-7AWQYZehXHq0nEA4 .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-7AWQYZehXHq0nEA4 .actorPopupMenu{position:absolute;}#mermaid-svg-7AWQYZehXHq0nEA4 .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-7AWQYZehXHq0nEA4 .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-7AWQYZehXHq0nEA4 .actor-man circle,#mermaid-svg-7AWQYZehXHq0nEA4 line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-7AWQYZehXHq0nEA4 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} Jenkins 端处理 构建结束 git push / 提交 MR 1 触发 Push/MR 事件 2 POST /project/JobName (含 Secret Token) 3 校验 Secret Token 4 触发构建（注入 gitlab* 变量） 5 checkout scm 6 updateGitlabCommitStatus(running) 7 PUT /projects/:id/statuses/:sha 8 状态写入 Commit 9 MR Widget 显示 Pipeline running 10 PUT 状态 success/failed 11 更新 MR 状态 12 MR Merge 按钮解锁/锁定 13

6 个关键环节对应 6 类常见故障（第八章详述）：

环节 失败现象 对应排查章节
① GitLab → Webhook Webhook 日志无记录 GitLab 端 Trigger 未勾选
② Webhook → Jenkins GitLab 显示 403/504 Secret Token 不匹配 / Jenkins 不可达
③ Jenkins Plugin 校验 构建未触发 URL 格式错误（用了 /job/ 而非 /project/）
④ Job 触发 触发了但变量为空 Branch Source 配置缺失
⑤ 状态回写 API MR 永远 pending GitLab Connection 未配 / Token 权限不足
⑥ MR Widget 显示 状态写了但 MR 看不到 Fork MR Trust Level 问题

💡 记住这张时序图，后面所有"为什么状态没回写"的问题，都是这条链路某一环断了。

📦 第四章：环境准备与基础配置

4.1 Jenkins 端安装插件

在 Jenkins 插件管理（Manage Jenkins → Plugins → Available plugins）中搜索安装：

bash 复制代码
# 必装插件清单（2026年7月推荐版本）
- GitLab Plugin  (1.9.16+)   # 基础集成：Webhook触发 + 状态回写
- GitLab Branch Source Plugin (700+)  # 多分支自动发现（深度集成方案需要）
- Pipeline (2.0+)            # 流水线即代码
- Git (5.0+)                 # Git 源码管理
- Credentials Binding (2.0+) # 凭证管理

⚠️ 版本注意 ：GitLab Plugin 1.9.x 系列要求 Jenkins ≥ 2.479.1；如 Jenkins 较旧（< 2.479），请用 GitLab Plugin 1.9.8 旧版本。GitLab Plugin 官方仅支持 GitLab N-2 大版本，建议 GitLab 保持在 17.x。

安装后重启 Jenkins。

4.2 Jenkins → GitLab 认证配置

这是最关键的一步，配置错了后面全白干。

图2：GitLab Personal Access Token 创建页面

Step 1：GitLab 生成 API Token

操作步骤 说明
① GitLab 右上角头像 → Preferences 进入个人设置
② 左侧 → Access Tokens Token 管理页
③ Token name 输入 jenkins-integration
④ Expiration date 建议 设置 1 年后过期（安全合规，不要选 Never）
⑤ Select scopes ✅ api ✅ read_api ✅ read_repository
⑥ 点击 Create 复制 Token 值！关闭页面后不再显示

⚠️ Token 权限说明：

  • api：必须勾选。Jenkins 需要此权限来查询项目、创建 Webhook、回写构建状态
  • read_api：建议勾选。读取 MR 信息、Commit 信息等
  • read_repository：必须勾选。拉取代码需要
  • 不需要 admin 权限，最小权限原则

Step 2：Jenkins 添加 GitLab API Token 凭证

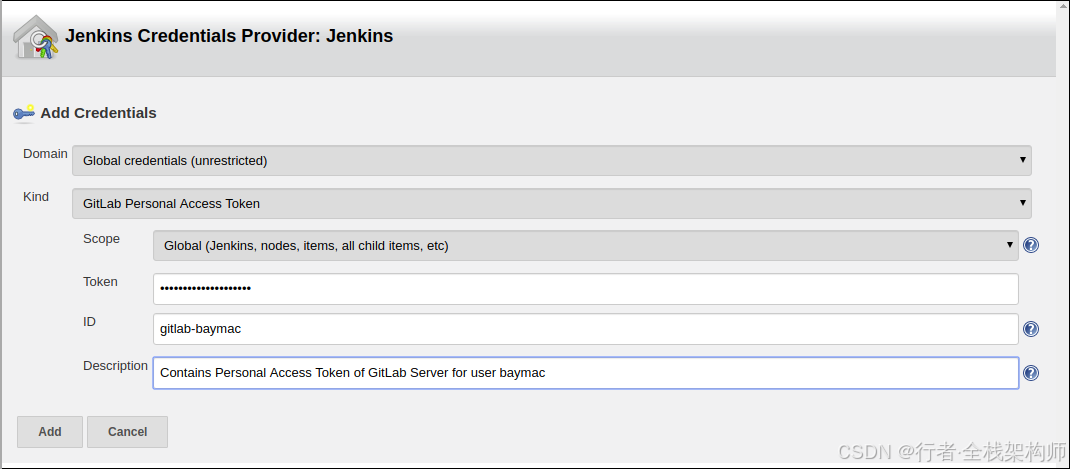

图3：Jenkins 全局凭据配置 --- GitLab API Token 类型

字段 配置值
Kind GitLab API Token（不要选成 Username with password）
Scope Global（全局可用）
API Token 粘贴上一步复制的 Token
ID gitlab-token（Jenkinsfile 中引用时使用此 ID）
Description GitLab Integration Token

Step 3：Jenkins 配置 GitLab 连接

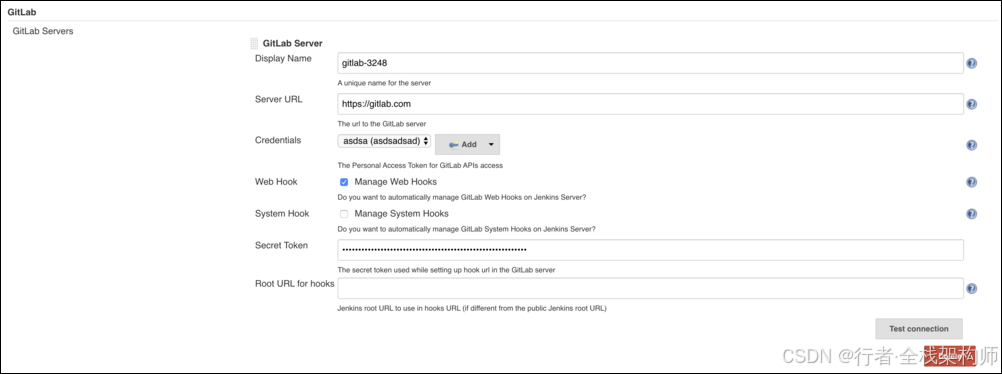

图4：Jenkins 系统配置中的 GitLab Server 配置页面

操作路径：Manage Jenkins → Configure System → 找到 GitLab 区域 → 点击 Add GitLab Server

字段 配置值
Connection Name my-gitlab（后续 Jenkinsfile 引用的名称）
GitLab Host URL https://gitlab.example.com（不要加尾部斜杠）
Credentials 选择上一步创建的 gitlab-token

配置完成后，点击 Test Connection ，页面下方应显示 Success。

✅ 验证方法 ：点击 Test Connection，确认显示 Success。如果失败：

  1. 检查 GitLab 地址是否可访问（curl https://gitlab.example.com/api/v4/version -H "PRIVATE-TOKEN: $TOKEN"）
  2. 确认 Token 未过期
  3. 检查 Jenkins 服务器是否能访问 GitLab（代理、防火墙、DNS）
    ⚠️ 常见误配 ：GitLab Host URL 末尾不要带斜杠。https://gitlab.example.com/ 会导致 Token 校验通过但 Commit Status 回写 404。

🔧 第五章：方案一 --- GitLab Plugin 快速集成

5.1 适用范围

适用场景 不适用场景
已有大量 Freestyle Job 的存量项目 需要多分支自动发现的项目
快速尝鲜、验证集成可行性 微服务架构多项目组织
单一主分支 + 少量 Release 分支 GitLab Fork MR 工作流

5.2 创建 Pipeline Job 并配置 GitLab 触发

操作步骤：

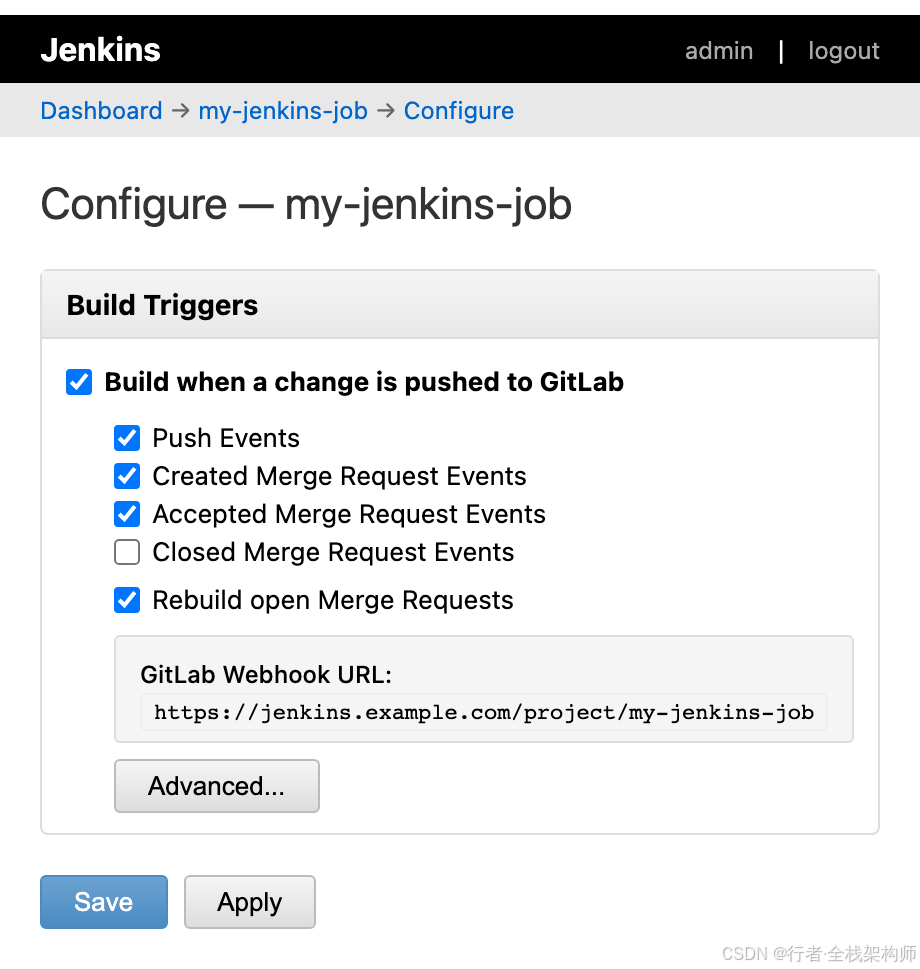

图5：Jenkins Job Build Triggers 配置 --- GitLab 触发设置

Step 1：Jenkins → New Item → 输入名称 → 选择 Pipeline → OK

Step 2：在 Build Triggers 区域，勾选 Build when a change is pushed to GitLab

Step 3：复制显示的 GitLab Webhook URL

⚠️ URL 格式注意：

  • 正确：https://jenkins.example.com/project/你的Job名
  • 如果 Job 在文件夹里：https://jenkins.example.com/project/文件夹名/Job名
  • 错误（不要用这种）：https://jenkins.example.com/job/Job名/build

触发的 Webhook 事件配置：

text 复制代码
☑ Push Events                     # 代码推送时触发（必选）
☑ Created Merge Request Events    # 创建 MR 时触发（必选）
☑ Accepted Merge Request Events   # MR 被合并时触发（建议勾选）
☐ Closed Merge Request Events     # MR 被关闭时触发（一般不需要）
☑ Rebuild open Merge Requests     # 源分支更新时重新构建已开的 MR（建议勾选）

5.3 GitLab 端创建 Webhook

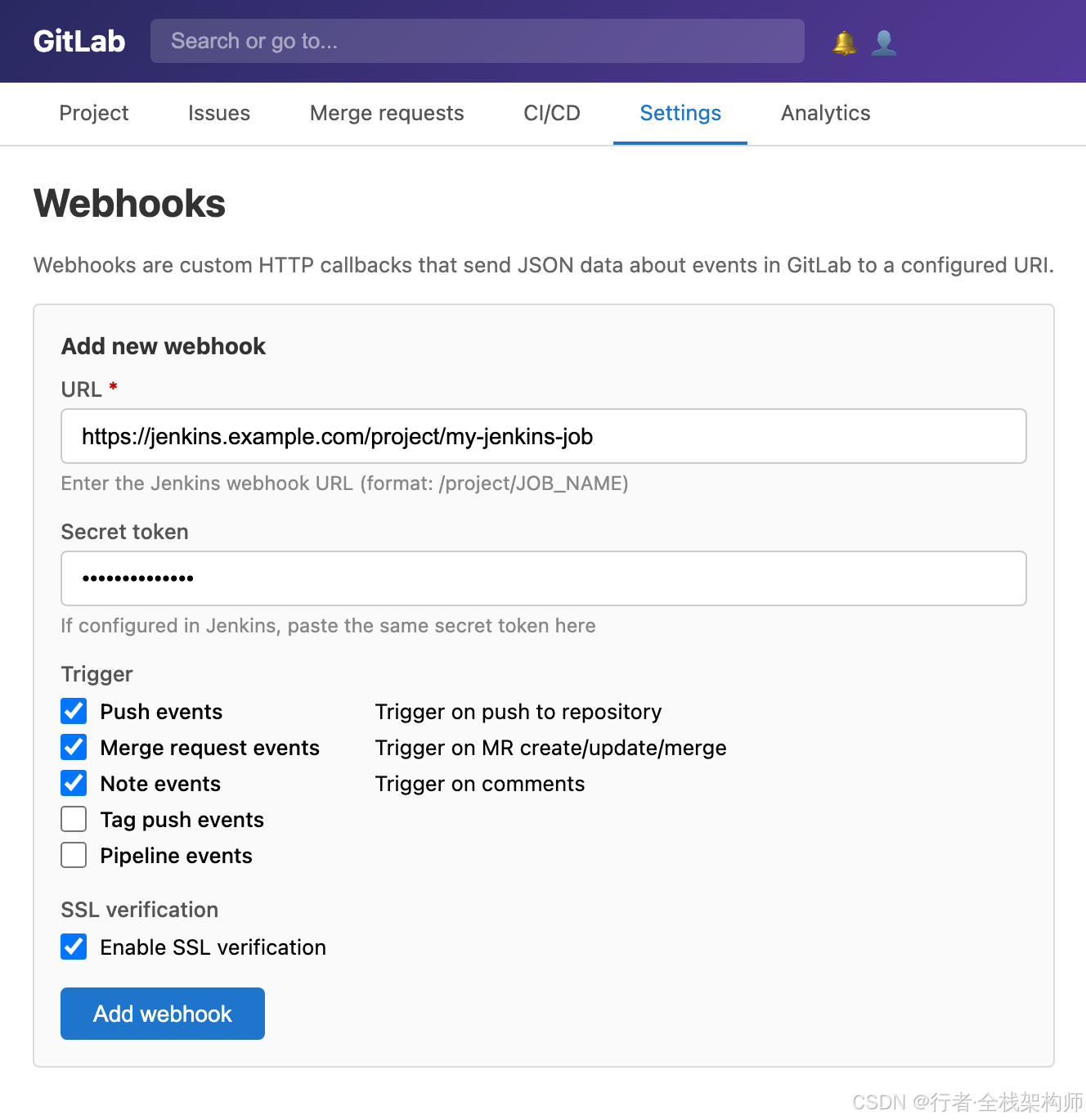

图6：GitLab 项目 Webhook 配置页面

操作路径：GitLab 项目 → Settings → Webhooks → Add new webhook

字段 配置值
URL https://jenkins.example.com/project/你的Job名（从 Jenkins 复制）
Secret Token 如果 Jenkins 端设置了的，粘贴相同 Token
Trigger ☑ Push events ☑ Merge request events ☑ Note events

⚠️ 踩坑提醒 ：Webhook URL 必须是 /project/JOB_NAME 格式。如果用了 /job/JOB_NAME/build，会绕过 GitLab Plugin 的专属处理逻辑，导致构建状态无法回写。

点击 Test → 选择对应事件，确认返回 HTTP 200。

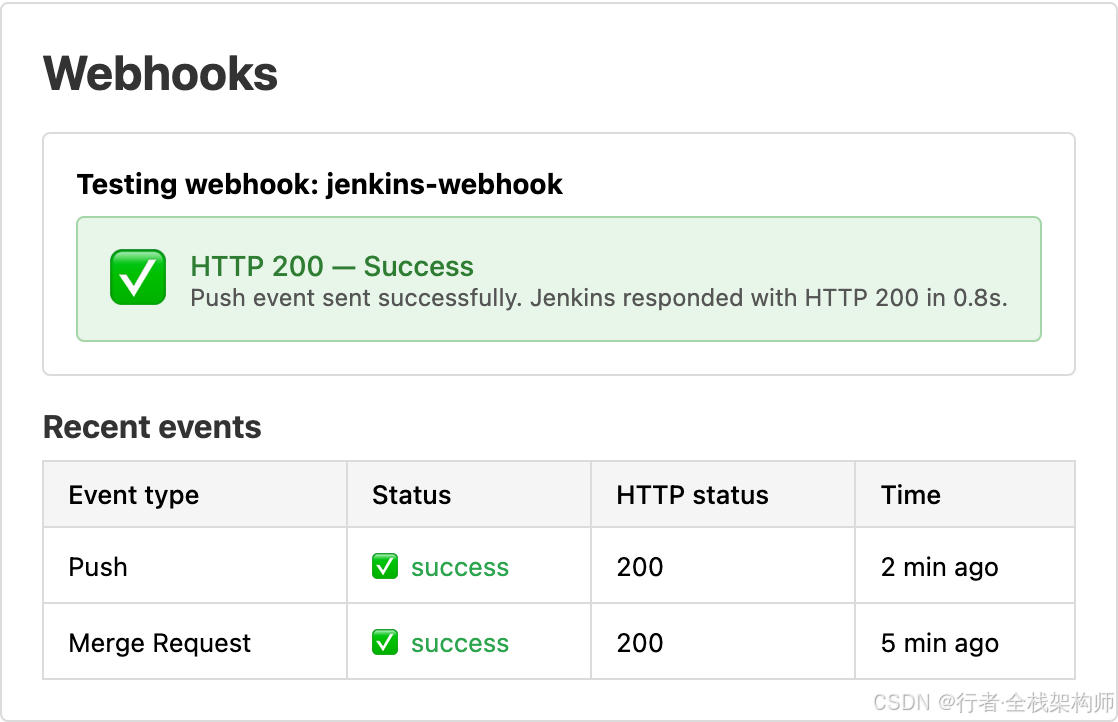

图7：Webhook 测试成功------HTTP 200 响应

5.4 Declarative Pipeline 完整模板

以下是一个可直接复用的 Jenkinsfile，集成了 GitLab 状态回写、MR 评论、取消重复构建等生产级功能：

groovy 复制代码
// ============================================================
// Jenkinsfile --- GitLab Plugin + Declarative Pipeline 完整模板
// 适用场景：单 Job 模式，Push / MR 触发
// 适用版本：Jenkins 2.440+ / GitLab Plugin 1.8+
// ============================================================

pipeline {
    agent any

    // ========== GitLab 连接配置 ==========
    options {
        gitLabConnection('my-gitlab')          // 对应 3.2 节配置的 Connection Name
        buildDiscarder(logRotator(numToKeepStr: '30'))  // 保留最近 30 次构建
        timeout(time: 30, unit: 'MINUTES')    // 超时 30 分钟
        ansiColor('xterm')                    // 彩色日志输出
    }

    // ========== 触发条件 ==========
    triggers {
        gitlab(
            triggerOnPush: true,                    // Push 触发
            triggerOnMergeRequest: true,            // MR 事件触发
            triggerOpenMergeRequestOnPush: "never", // 源分支 Push 时不自动重开 MR
            triggerOnNoteRequest: true,             // 评论触发（留言 "jenkins rebuild"）
            noteRegex: "jenkins\\s+rebuild",        // 评论触发正则
            branchFilterType: "All",                // 所有分支
            skipWorkInProgressMergeRequest: false,  // 不跳过 WIP MR
            ciSkip: true,                           // 支持 [ci skip]
            setBuildDescription: true,              // 自动设置构建描述
            addNoteOnMergeRequest: true,            // 构建后在 MR 添加评论
            addCiMessage: true,                     // 在 Commit 消息中添加 CI 信息
            acceptMergeRequestOnSuccess: false,     // ❌ 不自动合并（生产环境慎用）
            cancelPendingBuildsOnUpdate: true,      // MR 更新时取消排队中的构建
            cancelRunningBuildsOnUpdate: true       // MR 更新时取消正在运行的构建
        )
    }

    // ========== 环境变量 ==========
    environment {
        // GitLab Plugin 自动注入的环境变量
        // gitlabSourceRepoURL  - 源仓库 URL
        // gitlabTargetBranch   - 目标分支
        // gitlabSourceBranch   - 源分支
        // gitlabMergeRequestIid - MR 编号
        // gitlabMergeRequestTitle - MR 标题
        PROJECT_NAME = 'my-java-service'
    }

    stages {
        stage('Checkout') {
            steps {
                checkout scm
            }
        }

        stage('Build') {
            steps {
                updateGitlabCommitStatus name: 'build', state: 'running'

                sh '''
                    echo "Building branch: ${BRANCH_NAME}"
                    echo "Source: ${gitlabSourceBranch}"
                    echo "Target: ${gitlabTargetBranch}"
                '''
                // 此处替换为实际构建命令
                // sh 'mvn clean compile -DskipTests'
            }
        }

        stage('Test') {
            steps {
                updateGitlabCommitStatus name: 'test', state: 'running'
                sh 'echo "Running unit tests..."'
                // sh 'mvn test'
            }
            post {
                success {
                    junit '**/target/surefire-reports/*.xml'
                }
            }
        }

        stage('Quality Scan') {
            steps {
                updateGitlabCommitStatus name: 'quality', state: 'running'
                sh 'echo "Running SonarQube analysis..."'
                // sh 'mvn sonar:sonar'
            }
            post {
                success {
                    addGitLabMRComment comment: "✅ SonarQube 扫描完成，报告地址：${env.BUILD_URL}Sonar"
                }
                failure {
                    addGitLabMRComment comment: "❌ SonarQube 扫描发现问题，请检查！"
                }
            }
        }

        stage('Package') {
            when {
                anyOf {
                    branch 'main'
                    branch 'release/*'
                }
            }
            steps {
                sh 'echo "Packaging application..."'
                // sh 'mvn package -DskipTests'
            }
        }

        stage('Deploy to Staging') {
            when { branch 'develop' }
            steps { sh 'echo "Deploying to staging..."' }
        }

        stage('Deploy to Production') {
            when { branch 'main' }
            steps {
                addGitLabMRComment comment: "🚀 生产部署已触发：${env.BUILD_URL}"
                sh 'echo "Deploying to production..."'
            }
        }
    }

    // ========== 构建后状态回写 ==========
    post {
        always { cleanWs() }
        success {
            updateGitlabCommitStatus name: 'build', state: 'success'
            updateGitlabCommitStatus name: 'test', state: 'success'
            updateGitlabCommitStatus name: 'quality', state: 'success'
        }
        failure {
            updateGitlabCommitStatus name: 'build', state: 'failed'
            updateGitlabCommitStatus name: 'test', state: 'failed'
            updateGitlabCommitStatus name: 'quality', state: 'failed'
        }
        aborted {
            updateGitlabCommitStatus name: 'build', state: 'canceled'
            updateGitlabCommitStatus name: 'test', state: 'canceled'
        }
    }
}

🚀 第六章：方案二 --- GitLab Branch Source Plugin（推荐）

6.1 适用范围

适用场景 不适用场景
✅ 多分支协同开发（GitFlow / Trunk-based） ❌ 单一主分支 + 无分支策略
✅ 需要自动检测新分支和 MR ❌ 项目仓库无 Jenkinsfile
✅ Fork + Merge Request 工作流 ❌ Jenkins 版本过低（< 2.319）
✅ 微服务架构，多个仓库需要统一管理 ❌ 需要 Freestyle Job 的遗留项目

6.2 GitLab Server 全局配置

安装 GitLab Branch Source Plugin 后：

操作路径：Manage Jenkins → Configure System → 找到 GitLab Servers

图8：Branch Source 方案的 GitLab Servers 配置区域（与图4 同一页面，区别是 Name 和 Manage Web Hooks 选项）

字段 配置值
Name my-gitlab-branch-source
GitLab Host URL https://gitlab.example.com
Credentials 选择 gitlab-token
✓ Manage Web Hooks ✅ 必须勾选（让插件自动在 GitLab 项目上创建 Webhook）
✓ Manage System Hooks 按需勾选（需要 GitLab Admin 权限）

6.3 创建 Multibranch Pipeline

核心流程：
#mermaid-svg-YB1Jz4gVESvLcB9c{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-YB1Jz4gVESvLcB9c .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-YB1Jz4gVESvLcB9c .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-YB1Jz4gVESvLcB9c .error-icon{fill:#552222;}#mermaid-svg-YB1Jz4gVESvLcB9c .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-YB1Jz4gVESvLcB9c .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-YB1Jz4gVESvLcB9c .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-YB1Jz4gVESvLcB9c .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-YB1Jz4gVESvLcB9c .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-YB1Jz4gVESvLcB9c .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-YB1Jz4gVESvLcB9c .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-YB1Jz4gVESvLcB9c .marker{fill:#333333;stroke:#333333;}#mermaid-svg-YB1Jz4gVESvLcB9c .marker.cross{stroke:#333333;}#mermaid-svg-YB1Jz4gVESvLcB9c svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-YB1Jz4gVESvLcB9c p{margin:0;}#mermaid-svg-YB1Jz4gVESvLcB9c .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-YB1Jz4gVESvLcB9c .cluster-label text{fill:#333;}#mermaid-svg-YB1Jz4gVESvLcB9c .cluster-label span{color:#333;}#mermaid-svg-YB1Jz4gVESvLcB9c .cluster-label span p{background-color:transparent;}#mermaid-svg-YB1Jz4gVESvLcB9c .label text,#mermaid-svg-YB1Jz4gVESvLcB9c span{fill:#333;color:#333;}#mermaid-svg-YB1Jz4gVESvLcB9c .node rect,#mermaid-svg-YB1Jz4gVESvLcB9c .node circle,#mermaid-svg-YB1Jz4gVESvLcB9c .node ellipse,#mermaid-svg-YB1Jz4gVESvLcB9c .node polygon,#mermaid-svg-YB1Jz4gVESvLcB9c .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-YB1Jz4gVESvLcB9c .rough-node .label text,#mermaid-svg-YB1Jz4gVESvLcB9c .node .label text,#mermaid-svg-YB1Jz4gVESvLcB9c .image-shape .label,#mermaid-svg-YB1Jz4gVESvLcB9c .icon-shape .label{text-anchor:middle;}#mermaid-svg-YB1Jz4gVESvLcB9c .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-YB1Jz4gVESvLcB9c .rough-node .label,#mermaid-svg-YB1Jz4gVESvLcB9c .node .label,#mermaid-svg-YB1Jz4gVESvLcB9c .image-shape .label,#mermaid-svg-YB1Jz4gVESvLcB9c .icon-shape .label{text-align:center;}#mermaid-svg-YB1Jz4gVESvLcB9c .node.clickable{cursor:pointer;}#mermaid-svg-YB1Jz4gVESvLcB9c .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-YB1Jz4gVESvLcB9c .arrowheadPath{fill:#333333;}#mermaid-svg-YB1Jz4gVESvLcB9c .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-YB1Jz4gVESvLcB9c .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-YB1Jz4gVESvLcB9c .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-YB1Jz4gVESvLcB9c .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-YB1Jz4gVESvLcB9c .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-YB1Jz4gVESvLcB9c .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-YB1Jz4gVESvLcB9c .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-YB1Jz4gVESvLcB9c .cluster text{fill:#333;}#mermaid-svg-YB1Jz4gVESvLcB9c .cluster span{color:#333;}#mermaid-svg-YB1Jz4gVESvLcB9c div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-YB1Jz4gVESvLcB9c .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-YB1Jz4gVESvLcB9c rect.text{fill:none;stroke-width:0;}#mermaid-svg-YB1Jz4gVESvLcB9c .icon-shape,#mermaid-svg-YB1Jz4gVESvLcB9c .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-YB1Jz4gVESvLcB9c .icon-shape p,#mermaid-svg-YB1Jz4gVESvLcB9c .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-YB1Jz4gVESvLcB9c .icon-shape .label rect,#mermaid-svg-YB1Jz4gVESvLcB9c .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-YB1Jz4gVESvLcB9c .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-YB1Jz4gVESvLcB9c .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-YB1Jz4gVESvLcB9c :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 有 Jenkinsfile
无 Jenkinsfile
创建 Multibranch Pipeline
选择 GitLab Project
自动扫描仓库
发现分支/MR/Tag
自动创建对应 Job
跳过
自动注册 Webhook
下次 Push 自动触发
构建后状态自动回写 GitLab

Step-by-step 创建步骤：

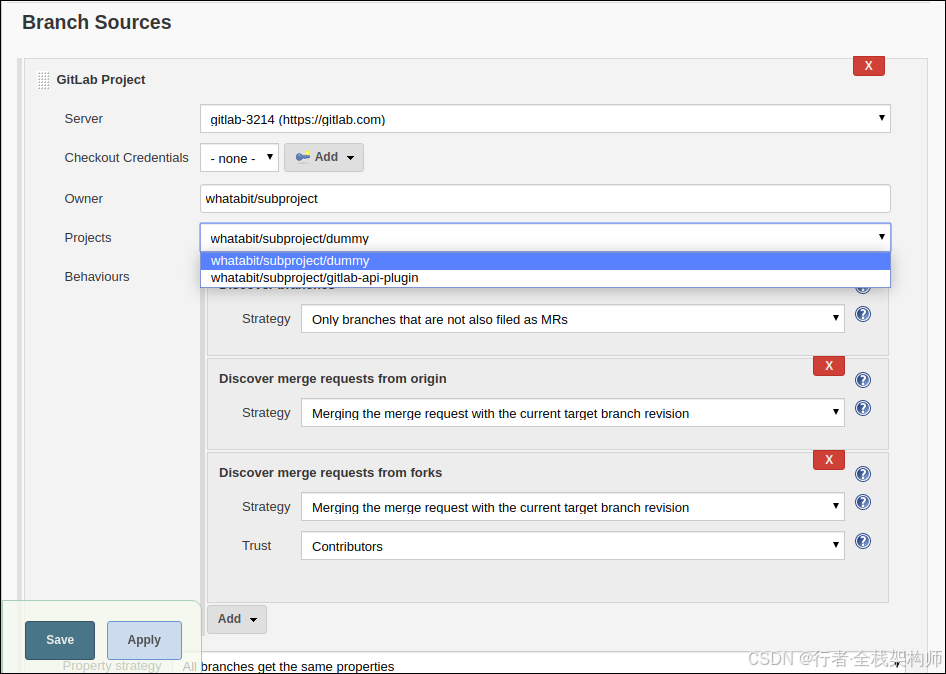

图9：Multibranch Pipeline Job 配置页面 --- Branch Source 选择 GitLab Project

步骤 操作 说明
① Jenkins → New Item → 选择 Multibranch Pipeline 输入 Job 名称
② Branch Sources → Add Source → GitLab Project 选择 GitLab 作为源码源
③ Server: my-gitlab-branch-source 选择上一步配置的 Server
④ Owner: 输入 GitLab 用户/组/子组路径 例如 my-team 或 my-team/sub-group
⑤ Projects: 选择要构建的具体项目 下拉选择

6.4 SCM Traits（核心行为配置）

Behaviours（SCM Traits）决定了哪些分支、MR、Tag 被构建 以及如何构建。

推荐的 SCM Traits 配置：

Trait 推荐选项 说明 理由
Discover branches Only Branches that are not also filed as MRs 跳过已提 MR 的分支 避免重复构建（分支 + MR 各一次）
Discover MR from origin Merging the merge request merged with current target revision 将 MR 源分支与目标分支合并后构建 检测合入后是否会冲突，最贴近最终结果
Discover MR from forks Trust: Trusted Members 只信任 Developer+ 权限的 Fork 安全最佳实践
Log build status as comment ☑ 启用 在 MR 中添加构建结果评论 团队协作直观可见
Trigger build on MR comment ☑ 启用，comment body: jenkins rebuild 在 MR 评论中输入关键词触发重跑 方便 QA 手动触发
Skip pipeline status notifications ❌ 不要勾选 不跳过状态通知 否则 MR 上看不到 Pipeline 状态

💡 Discover MR from forks 的 Trust Level 选择策略：

  • Trusted Members（推荐）：Fork 作者是项目 Developer/Maintainer/Owner 时才展示构建状态
  • Members：Fork 作者是项目任何成员即可
  • Everyone：任何人都可以（不推荐，安全风险大------Fork MR 可能泄露 Pipeline 中的密钥）
  • Nobody：不构建任何 Fork MR

6.5 Multibranch Pipeline 的 Jenkinsfile

与普通 Pipeline 不同，Multibranch Pipeline 的 Jenkinsfile 利用 Branch Source Plugin 提供的内置变量 来感知当前构建上下文：

groovy 复制代码
// ============================================================
// Jenkinsfile --- GitLab Branch Source + Multibranch Pipeline
// 适用场景：多分支自动发现、MR 流水线
// 适用版本：Jenkins 2.440+ / GitLab Branch Source Plugin 700+
// ============================================================

// Branch Source Plugin 提供的内置变量（由 Branch API Plugin 注入）：
// BRANCH_NAME       - 分支名（MR 时为 "MR-123" 或 "MR-123-merged"）
// CHANGE_ID         - MR 编号（非 MR 构建时为空）
// CHANGE_TARGET     - MR 目标分支（如 "main"）
// CHANGE_BRANCH     - MR 源分支（如 "feature/new-feature"）
// CHANGE_TITLE      - MR 标题
// CHANGE_AUTHOR     - MR 作者
// CHANGE_FORK       - Fork 仓库 URL

def isMain = env.BRANCH_NAME == 'main'
def isRelease = env.BRANCH_NAME.startsWith('release/')
def isFeature = env.BRANCH_NAME.startsWith('feature/') || env.BRANCH_NAME.startsWith('feat/')
def isMR = env.CHANGE_ID != null && !env.CHANGE_ID.isEmpty()

// ========== Global Properties ==========
properties([
    gitLabConnection('my-gitlab-branch-source'),
    buildDiscarder(logRotator(
        daysToKeepStr: '30',
        numToKeepStr: '30',
        artifactNumToKeepStr: '10'
    )),
    pipelineTriggers([
        [
            $class: 'GitLabPushTrigger',
            branchFilterType: 'All',
            triggerOnPush: true,
            triggerOnMergeRequest: false,  // Multibranch 的 MR 由 Branch Source 管理
            triggerOnNoteRequest: true,
            noteRegex: 'jenkins\\s+rebuild',
            skipWorkInProgressMergeRequest: true,
            ciSkip: true,
            setBuildDescription: true,
            addNoteOnMergeRequest: true,
            addCiMessage: true,
            cancelPendingBuildsOnUpdate: true,
            cancelRunningBuildsOnUpdate: true
        ]
    ])
])

pipeline {
    agent any

    stages {
        stage('Checkout') {
            steps {
                checkout scm
            }
        }

        stage('Info') {
            steps {
                script {
                    echo "==================================="
                    echo "Branch: ${env.BRANCH_NAME}"
                    echo "Commit: ${env.GIT_COMMIT.take(8)}"
                    if (isMR) {
                        echo "MR #${env.CHANGE_ID}: ${env.CHANGE_TITLE}"
                        echo "Target: ${env.CHANGE_TARGET} ← Source: ${env.CHANGE_BRANCH}"
                        echo "Author: ${env.CHANGE_AUTHOR}"
                    }
                    echo "==================================="
                }
            }
        }

        stage('Build') {
            steps {
                sh 'echo "Building application..."'
                // sh 'mvn clean compile -DskipTests'
            }
        }

        stage('Unit Test') {
            steps {
                sh 'echo "Running unit tests..."'
                // sh 'mvn test'
            }
            post {
                success { junit '**/target/surefire-reports/*.xml' }
            }
        }

        stage('Integration Test') {
            when {
                anyOf {
                    branch 'main'
                    branch 'release/*'
                    expression { return isMR }
                }
            }
            steps {
                sh 'echo "Running integration tests..."'
                // sh 'mvn verify -Pintegration-test'
            }
        }

        stage('Security Scan') {
            when {
                allOf {
                    anyOf {
                        branch 'main'
                        branch 'release/*'
                        expression { return isMR }
                    }
                    expression {
                        isMR ? env.CHANGE_TARGET == 'main' : true
                    }
                }
            }
            steps {
                sh 'echo "Running dependency security scan..."'
                // sh 'mvn org.owasp:dependency-check-maven:check'
            }
            post {
                failure {
                    addGitLabMRComment comment: """
🔴 **安全扫描未通过**
发现高危依赖漏洞，请修复后重新触发。
报告：${env.BUILD_URL}artifact/target/dependency-check-report.html
"""
                }
            }
        }

        stage('Deploy to Dev') {
            when {
                anyOf { branch 'develop'; branch 'feature/*' }
            }
            steps { sh 'echo "Deploying to dev..."' }
        }

        stage('Deploy to Production') {
            when { branch 'main' }
            steps {
                input message: '确认部署到生产环境？', ok: '部署'
                sh 'echo "Deploying to production..."'
            }
        }
    }

    post {
        always { cleanWs() }
        success {
            script {
                if (isMR) {
                    addGitLabMRComment comment: """
✅ **Pipeline 执行成功**
- 分支：${env.CHANGE_BRANCH} → ${env.CHANGE_TARGET}
- Commit：${env.GIT_COMMIT.take(8)}
- 构建时长：${currentBuild.durationString}
- 构建地址：${env.BUILD_URL}
"""
                }
            }
        }
        failure {
            script {
                if (isMR) {
                    addGitLabMRComment comment: """
❌ **Pipeline 执行失败**
- 失败阶段：${env.STAGE_NAME}
- 构建地址：${env.BUILD_URL}
"""
                }
            }
        }
    }
}

6.6 验证：Pipeline 是否正常工作

配置完成后，进行以下验证：

bash 复制代码
# 验证 1：Branch Indexing 正常
# 在 Jenkins Job 页面点击 "Scan GitLab Repository Now"
# 预期输出：发现 N 个分支 + M 个 MR

# 验证 2：Push 触发构建
git commit --allow-empty -m "test ci trigger"
git push origin feature/test-ci
# Jenkins 应自动触发对应分支的 Pipeline

# 验证 3：MR 构建状态回写
# 在 GitLab 创建 MR → Jenkins 自动触发 MR Pipeline →
# MR 页面显示 Pipeline running → Pipeline passed/failed

🎯 第七章：高级集成场景

7.1 Merge Request 流水线门禁

目标：构建失败时，GitLab MR 的 Merge 按钮自动锁定。

GitLab 端配置：

text 复制代码
项目 → Settings → Merge Requests → Merge Checks:
  ✅ Pipelines must succeed       # Pipeline 未通过不能合并
  ✅ All discussions must be resolved  # 所有讨论已解决

效果验证：

构建状态 MR 页面显示 Merge 按钮
构建中 🔄 Pipeline running ⛔ 灰色不可点
构建成功 ✅ Pipeline passed ✅ 绿色可点
构建失败 ❌ Pipeline failed ⛔ 红色不可点

7.2 自动合并构建成功的 MR

groovy 复制代码
post {
    success {
        script {
            // 仅 MR 构建 + 目标分支为 main + 非 Fork MR
            if (isMR && env.CHANGE_TARGET == 'main' && !env.CHANGE_FORK) {
                acceptGitLabMR(
                    mergeCommitMessage: "Auto-merge: ${env.CHANGE_TITLE}",
                    removeSourceBranch: true,
                    useMRDescription: true
                )
            }
        }
    }
}

⚠️ 风险提示：自动合并需要团队充分信任 CI 流程，且必须有充分的自动化测试覆盖。建议只在以下场景使用：

  • 紧急修复（hotfix）分支
  • 经过充分验证的自动化项目
  • 首次可以先加 input 手动确认，观察一段时间再启用全自动

7.3 按标签（Label）过滤构建

控制哪些 MR 触发构建、哪些跳过：

groovy 复制代码
triggers {
    gitlab(
        triggerOnMergeRequest: true,
        // 只构建包含特定 Label 的 MR
        mergeRequestLabelFilterConfig: [
            include: "ci-ready, automated",
            exclude: "wip, draft, skip-ci"
        ],
        // 只构建目标分支为 main 或 release/* 的 MR
        targetBranchRegex: '^(main|release/.*)$',
        // 排除 draft 前缀的源分支
        sourceBranchRegex: '^(?!draft-|wip-).*'
    )
}

7.4 多阶段细粒度状态回写

在 MR Widget 上展示每一阶段的独立状态：

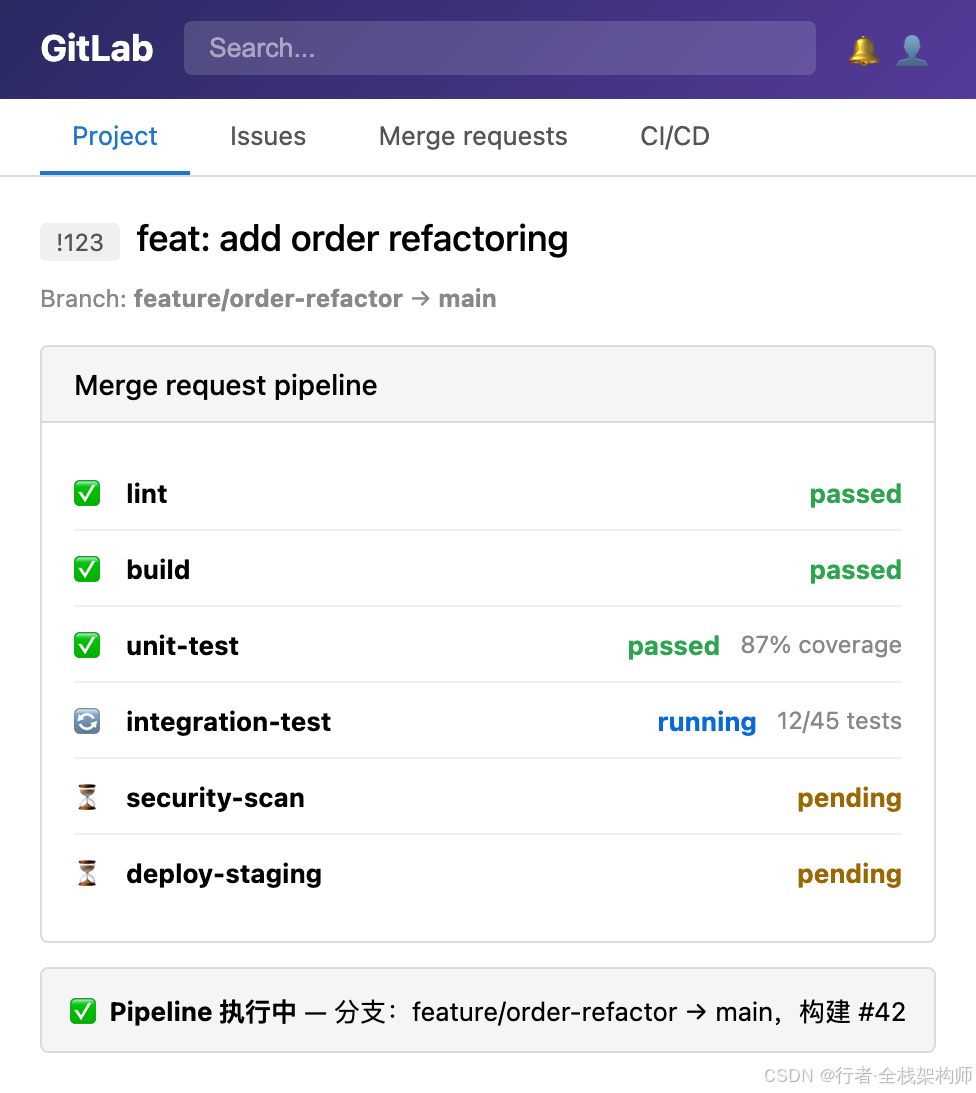

图10：GitLab MR Widget 上的多阶段 Pipeline 状态展示

groovy 复制代码
// 在 Pipeline 中声明多个独立状态名称
stage('Lint') {
    steps { updateGitlabCommitStatus name: 'lint', state: 'running' }
    // ...
    post {
        success { updateGitlabCommitStatus name: 'lint', state: 'success' }
        failure { updateGitlabCommitStatus name: 'lint', state: 'failed' }
    }
}

stage('Unit Test') {
    steps { updateGitlabCommitStatus name: 'unit-test', state: 'running' }
    // ...
}

stage('Integration Test') {
    steps { updateGitlabCommitStatus name: 'integration-test', state: 'running' }
    // ...
}

效果------MR Widget 上显示：

text 复制代码
├── lint:              ✅ passed
├── unit-test:         ✅ passed
├── integration-test:  🔄 running
└── security-scan:     ⏳ pending

7.5 集成 GitLab Container Registry

groovy 复制代码
environment {
    GITLAB_REGISTRY = 'registry.gitlab.example.com'
    IMAGE_NAME = "${GITLAB_REGISTRY}/my-group/my-project"
    IMAGE_TAG = "${BRANCH_NAME}-${BUILD_NUMBER}"
}

stage('Build Docker Image') {
    steps {
        script {
            docker.build("${IMAGE_NAME}:${IMAGE_TAG}")
        }
    }
}

stage('Push to GitLab Registry') {
    steps {
        script {
            docker.withRegistry("https://${GITLAB_REGISTRY}", 'gitlab-registry-key') {
                docker.image("${IMAGE_NAME}:${IMAGE_TAG}").push()
                if (BRANCH_NAME == 'main') {
                    docker.image("${IMAGE_NAME}:${IMAGE_TAG}").push('latest')
                }
            }
        }
    }
    post {
        success {
            addGitLabMRComment comment: "📦 镜像已推送：`${IMAGE_NAME}:${IMAGE_TAG}`"
        }
    }
}

7.6 直接调用 GitLab API

当插件能力不足时，直接使用 GitLab REST API：

groovy 复制代码
stage('Custom GitLab API') {
    steps {
        script {
            def projectId = '12345'

            // 获取 MR 变更列表
            def changes = sh(
                script: """
                    curl -s -H "PRIVATE-TOKEN: ${env.GITLAB_TOKEN}" \
                        "https://gitlab.example.com/api/v4/projects/${projectId}/merge_requests/${CHANGE_ID}/changes"
                """,
                returnStdout: true
            ).trim()

            echo "MR Changes: ${changes}"

            // 根据变更文件类型自动打 Label
            if (changes.contains('"path":"db/migrate/')) {
                sh """
                    curl -s -X PUT -H "PRIVATE-TOKEN: ${env.GITLAB_TOKEN}" \
                        "https://gitlab.example.com/api/v4/projects/${projectId}/merge_requests/${CHANGE_ID}" \
                        -d "labels=database-migration"
                """
            }
        }
    }
}

⚠️ 安全提示：不要在代码中硬编码 Token。从 Jenkins Credentials 获取：

groovy 复制代码
// Jenkins Credentials 中配置 Secret text 类型凭证
environment {
    GITLAB_TOKEN = credentials('gitlab-api-token-for-script')
}

🐛 第八章：7 个生产环境踩坑与排查指南

坑 1：MR 显示 "Could not connect to the CI server"

现象 ：

图11：MR Widget 显示 "Could not connect to the CI server" 错误

Webhook 成功触发了 Jenkins 构建，但 GitLab MR 页面上显示无法连接 CI 服务器。

根因分析 ：

Jenkins 没有将构建状态通过 Commit Status API 回写到 GitLab。常见原因：

原因 概率 说明
GitLab 连接未配置 40% Jenkins 没有添加 GitLab Server 或 Token 无效
Pipeline 缺少回写步骤 35% 没有在 Jenkinsfile 中调用 gitlabCommitStatus
Credentials 已过期 15% GitLab Token 过期了
网络不通 10% Jenkins 无法访问 GitLab API

排查流程：

bash 复制代码
# Step 1: 测试 Jenkins 到 GitLab 的连通性
curl -s -o /dev/null -w "%{http_code}" \
  -H "PRIVATE-TOKEN: $GITLAB_TOKEN" \
  "https://gitlab.example.com/api/v4/version"
# 预期返回 200

# Step 2: 检查 Jenkins 日志
tail -100 /var/log/jenkins/jenkins.log | grep -i gitlab
# 搜索 "commit status"、"GitLab"、"401"、"403"

# Step 3: 验证 Pipeline 中的回写调用
# 打开构建的 Console Output，搜索 "gitlab" 或 "commitStatus"

解决方案：

groovy 复制代码
// 方式一：包裹整个阶段（推荐）
gitlabCommitStatus('build') {
    sh 'mvn package'
}

// 方式二：手动更新每个阶段
updateGitlabCommitStatus name: 'build', state: 'running'
// ... 构建逻辑 ...
updateGitlabCommitStatus name: 'build', state: 'success'

坑 2：Multibranch 的 MR Hook 不触发

现象：在 GitLab 创建了 MR，但 Jenkins 没有触发 MR 的 Pipeline。

根因分析：

很多人以为 Multibranch Pipeline 需要配 MR Hook，这是最大的误解。

Job 类型 需要的 Webhook 原理
Pipeline Job（GitLab Plugin） Push Hook + MR Hook Webhook 直接触发 Job
Multibranch Pipeline 仅 Push Hook Push 触发 Branch Indexing → Indexing 自动发现新 MR → 创建对应 Job

所以 Multibranch Pipeline 不需要 MR Hook！

修复验证：

text 复制代码
1. 去 GitLab 项目检查 Webhook
   确认存在 Push Hook（Branch Source Plugin 自动创建）
   格式：https://jenkins.example.com/gitlab/notebook/hook?project=xxx

2. 确认 Branch Source 配置正确
   ✅ Discover merge requests from origin 已启用
   ✅ Discover merge requests from forks 已启用

3. 手动触发 Indexing 测试
   Jenkins Job 页面 → "Scan GitLab Repository Now"
   查看 Console Output 是否发现了新 MR

坑 3：Fork 的 MR 没有 Pipeline 状态

现象：Fork 仓库提的 MR，Jenkins 构建成功了，但 GitLab MR 上不显示 Pipeline 状态。

根因分析：

这是 GitLab 的安全限制，不是 Jenkins 的问题。

GitLab 文档明确指出：Fork 项目的 Pipeline 状态不会显示在目标项目的 MR Widget 上，除非 Fork 作者被信任。

解决方案：

text 复制代码
方案一：设置 Trust Level（推荐）
Branch Source → Behaviours →
  Discover merge requests from forks → Trust: Trusted Members

方案二：不构建 Fork MR
  Trust: Nobody（只构建源项目内的 MR）

方案三：Fork 作者获得目标项目的 Developer 权限
  这是 GitLab 侧的权限配置

坑 4：Webhook 返回 504 超时

现象 ：Push 代码后，GitLab Webhook 日志显示 504 Gateway Timeout。

根因分析：

GitLab 默认 Webhook 超时时间只有 10 秒。如果 Jenkins 此时正在 GC、或队列繁忙，就会超时。

修复：

bash 复制代码
# GitLab Self-Managed：修改配置文件
echo 'gitlab_rails["webhook_timeout"] = 60' >> /etc/gitlab/gitlab.rb
sudo gitlab-ctl reconfigure

# 如果是 GitLab SaaS，无法修改超时时间
# 建议优化 Jenkins 响应速度：
# - 增加 Jenkins 执行器数量
# - 优化 JVM GC 参数
# - 使用 Load Balancer

坑 5：Branch Indexing 扫描不到新 MR

现象：在 GitLab 创建 MR 后等了几分钟，Jenkins 还没发现。

根因分析：

Branch Indexing 默认是周期性扫描（默认 5 分钟间隔），不会实时发现。

💡 只有 Webhook Push Event 才能实时触发 Indexing。创建 MR 本身不触发 Indexing。

解决方案：

text 复制代码
方案一：调整扫描间隔（推荐 1 分钟）
  Job 配置 → "Scan Multibranch Pipeline Triggers"
  ☑ Periodically if not otherwise run → 间隔：1 minute

方案二：手动触发
  Jenkins Job 页面 → "Scan GitLab Repository Now"

方案三：确认 Webhook 正常
  只有在 GitLab 的 Push 事件能触发 Indexing 的情况下，MR 创建才能被快速发现

坑 6：$BRANCH_NAME 的值与预期不符

现象 ：MR 构建时，${BRANCH_NAME} 的值是 MR-123 或 MR-123-merged，而不是源分支名。

根因分析：

Branch Source Plugin 在 MR 构建时，根据你选择的 Merge 策略设置 BRANCH_NAME：

Discover MR 策略 BRANCH_NAME 的值
Merging with target（推荐） MR-123-merged
Current revision MR-123

解决方案：使用正确的变量

变量 含义 示例
${BRANCH_NAME} 构建的"逻辑分支名" MR-123 / main
${CHANGE_BRANCH} MR 源分支名 feature/order-refactor
${CHANGE_TARGET} MR 目标分支名 main
${CHANGE_ID} MR 编号 123
groovy 复制代码
// ✅ 正确做法
echo "源分支: ${env.CHANGE_BRANCH}"
echo "目标分支: ${env.CHANGE_TARGET}"
echo "MR 编号: ${env.CHANGE_ID}"

坑 7：Secret Token 配置后构建不触发

现象：在 Jenkins 设置了 Secret Token，GitLab 也配置了相同 Token，但 Push 不触发构建。

排查流程：

bash 复制代码
# Step 1: 手动触发 Webhook 测试
curl -v -X POST \
  -H "Content-Type: application/json" \
  -d '{"event_type":"push"}' \
  "https://jenkins.example.com/project/MyJob"

# Step 2: 检查 Jenkins Access Log
tail -100 /var/log/jenkins/access.log | grep "MyJob"

# Step 3: 检查 Webhook URL 格式
# 正确：https://jenkins.example.com/project/MyJob
# 错误：https://jenkins.example.com/job/MyJob/build

常见原因：

原因 检查 修复
Token 不匹配 GitLab Webhook Secret 与 Jenkins 中配置的 Token 需完全一致 两边重新复制比对
URL 格式错误 Webhook URL 必须是 /project/ 开头 修正 URL
IP 白名单 Jenkins 防火墙阻止了 GitLab IP 添加 GitLab 服务器 IP 到白名单
CSRF 保护 Jenkins 有 CSRF 保护需要额外 Token 勾选 "Allow anonymous read access" 或配置 API Token

📊 第九章：性能优化与安全加固

9.1 性能优化

场景 问题 优化方案
微服务项目（50+ 仓库） Branch Indexing 扫描慢 使用 Folder Organization 统一管理，设置扫描间隔 5 分钟
MR 频繁更新 大量重复构建浪费资源 启用 cancelPendingBuildsOnUpdate 和 cancelRunningBuildsOnUpdate
Fork MR 过多 不信任的 Fork 也触发构建 Trust Level 设为 Trusted Members
构建队列堆积 同时触发大量 Job Jenkins → Manage Nodes → 合理设置 # of executors
Jenkinsfile 频繁变更 每次 Indexing 重读 Jenkinsfile Script Path 指向固定的 Jenkinsfile 路径

推荐的 Jenkins JVM 参数（针对 GitLab 集成场景）：

bash 复制代码
# $JENKINS_HOME/jenkins.xml (Windows) 或 /etc/default/jenkins (Linux)
JAVA_ARGS="-Xmx8g -Xms4g \
  -Djenkins.branch.indexing.interval=60000 \
  -Djenkins.git.traits.timeout=30 \
  -Dhudson.model.ParametersAction.keepUndefinedParameters=true"

9.2 安全加固

密钥管理
groovy 复制代码
// ❌ 错误做法：硬编码密钥
environment {
    GITLAB_TOKEN = 'glpat-xxxx'  // 明文！危险！
}

// ✅ 正确做法：使用 Jenkins Credentials
environment {
    // Jenkins → Credentials → Add Credentials → Secret text
    GITLAB_TOKEN = credentials('gitlab-api-token')
}
Fork MR 安全
groovy 复制代码
// 限制 Fork MR 不能执行危险操作
stage('Deploy to Production') {
    when {
        allOf {
            branch 'main'
            expression { return !env.CHANGE_FORK }  // Fork 的 MR 不能部署
        }
    }
    steps {
        sh 'deploy.sh production'
    }
}
GitLab Token 最小权限
需求 需要的 Scope 建议
仅触发构建 read_repository 最小集
+ 回写构建状态 以上 + api 推荐
+ 管理 Webhook 以上 + api 已覆盖
+ 读取 MR 信息 以上 + read_api 推荐
+ Admin 操作 ❌ 永远不需要 不给 admin

📝 第十章：总结与关键记忆点

10.1 本文核心结论

#mermaid-svg-FQ3oc5cnHPjJM97u{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-FQ3oc5cnHPjJM97u .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-FQ3oc5cnHPjJM97u .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-FQ3oc5cnHPjJM97u .error-icon{fill:#552222;}#mermaid-svg-FQ3oc5cnHPjJM97u .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-FQ3oc5cnHPjJM97u .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-FQ3oc5cnHPjJM97u .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-FQ3oc5cnHPjJM97u .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-FQ3oc5cnHPjJM97u .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-FQ3oc5cnHPjJM97u .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-FQ3oc5cnHPjJM97u .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-FQ3oc5cnHPjJM97u .marker{fill:#333333;stroke:#333333;}#mermaid-svg-FQ3oc5cnHPjJM97u .marker.cross{stroke:#333333;}#mermaid-svg-FQ3oc5cnHPjJM97u svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-FQ3oc5cnHPjJM97u p{margin:0;}#mermaid-svg-FQ3oc5cnHPjJM97u .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-FQ3oc5cnHPjJM97u .cluster-label text{fill:#333;}#mermaid-svg-FQ3oc5cnHPjJM97u .cluster-label span{color:#333;}#mermaid-svg-FQ3oc5cnHPjJM97u .cluster-label span p{background-color:transparent;}#mermaid-svg-FQ3oc5cnHPjJM97u .label text,#mermaid-svg-FQ3oc5cnHPjJM97u span{fill:#333;color:#333;}#mermaid-svg-FQ3oc5cnHPjJM97u .node rect,#mermaid-svg-FQ3oc5cnHPjJM97u .node circle,#mermaid-svg-FQ3oc5cnHPjJM97u .node ellipse,#mermaid-svg-FQ3oc5cnHPjJM97u .node polygon,#mermaid-svg-FQ3oc5cnHPjJM97u .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-FQ3oc5cnHPjJM97u .rough-node .label text,#mermaid-svg-FQ3oc5cnHPjJM97u .node .label text,#mermaid-svg-FQ3oc5cnHPjJM97u .image-shape .label,#mermaid-svg-FQ3oc5cnHPjJM97u .icon-shape .label{text-anchor:middle;}#mermaid-svg-FQ3oc5cnHPjJM97u .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-FQ3oc5cnHPjJM97u .rough-node .label,#mermaid-svg-FQ3oc5cnHPjJM97u .node .label,#mermaid-svg-FQ3oc5cnHPjJM97u .image-shape .label,#mermaid-svg-FQ3oc5cnHPjJM97u .icon-shape .label{text-align:center;}#mermaid-svg-FQ3oc5cnHPjJM97u .node.clickable{cursor:pointer;}#mermaid-svg-FQ3oc5cnHPjJM97u .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-FQ3oc5cnHPjJM97u .arrowheadPath{fill:#333333;}#mermaid-svg-FQ3oc5cnHPjJM97u .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-FQ3oc5cnHPjJM97u .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-FQ3oc5cnHPjJM97u .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-FQ3oc5cnHPjJM97u .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-FQ3oc5cnHPjJM97u .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-FQ3oc5cnHPjJM97u .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-FQ3oc5cnHPjJM97u .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-FQ3oc5cnHPjJM97u .cluster text{fill:#333;}#mermaid-svg-FQ3oc5cnHPjJM97u .cluster span{color:#333;}#mermaid-svg-FQ3oc5cnHPjJM97u div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-FQ3oc5cnHPjJM97u .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-FQ3oc5cnHPjJM97u rect.text{fill:none;stroke-width:0;}#mermaid-svg-FQ3oc5cnHPjJM97u .icon-shape,#mermaid-svg-FQ3oc5cnHPjJM97u .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-FQ3oc5cnHPjJM97u .icon-shape p,#mermaid-svg-FQ3oc5cnHPjJM97u .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-FQ3oc5cnHPjJM97u .icon-shape .label rect,#mermaid-svg-FQ3oc5cnHPjJM97u .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-FQ3oc5cnHPjJM97u .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-FQ3oc5cnHPjJM97u .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-FQ3oc5cnHPjJM97u :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 成功要素
Jenkins + GitLab 深度集成核心链路
全部通过
失败
代码推送 Push
自动触发构建
单元测试
代码质量扫描
集成测试
MR 门禁检查
Merge 按钮解锁
阻止合并 + MR 评论通知
自动部署到目标环境
认证配置正确
Pipeline 状态回写
Branch Source 自动发现
Webhook 自动管理
MR 门禁启用

10.2 行动清单

阶段 要做的事 对应章节
🤔 选型 评估是否真需要 Jenkins（参考第二章决策矩阵） 第二章
🔑 认证 创建 GitLab Token → Jenkins 配 Credentials → 配 GitLab Server 第四章
🔧 基础 安装 GitLab Branch Source Plugin → 创建 Multibranch Pipeline 第五、六章
📝 Pipeline 仓库根目录放 Jenkinsfile → 实现 Build → Test → Deploy 流水线 第六章
🔄 状态 确保 Pipeline 调用 gitlabCommitStatus 或 updateGitlabCommitStatus 第五章
🚪 门禁 GitLab 项目设置 → Merge Checks → ☑ Pipelines must succeed 第七章
📊 MR 评论 Jenkinsfile 中 addGitLabMRComment 输出构建结果 第六、七章
🛡️ 安全 Token 最小权限 → Fork MR Trust Level 限制 → 密钥不硬编码 第九章

10.3 最终建议

  1. 新项目 → 直接用 GitLab Branch Source Plugin。自动发现 + 自动 Webhook + Fork MR 支持，一步到位
  2. 存量项目 → 逐步迁移。先给新分支上 Multibranch，老 Freestyle Job 保留，最终替换
  3. 核心原则 ：构建状态必须回写 GitLab，否则集成等于白做
  4. 最小权限：Token 仅给需要的 Scope，Fork MR 仅信任可信成员
  5. Pipeline as Code ：Jenkinsfile 永远和代码放在一起，不在 Jenkins UI 手动配置流水线

10.4 适用边界与已知限制

本文方案在以下场景不适用或需要额外改造：

场景 限制说明 替代方案
GitLab SaaS（Jihulab） 部分高级 MR API 受限 优先用 GitLab CI
单体仓库 Monorepo Branch Indexing 性能下降 用 Folder + 多 Job 拆分
超大仓库（>5GB） clone 耗时长 配 sparse checkout + shallow clone
跨集群部署 Jenkins Agent 网络隔离 用 Jenkins K8s Plugin 动态 Agent
GitLab 14.x 及更早 部分 MR API 行为不同 升级到 17.x 或参考插件旧版文档

10.5 时效性说明

  • 本文基于 2026 年 7 月 主流版本验证
  • GitLab Plugin 1.9.x 要求 Jenkins ≥ 2.479.1，旧版 Jenkins 请用 1.9.8
  • GitLab Plugin 官方仅支持 GitLab N-2 大版本，建议 GitLab 保持在 17.x
  • GitLab Branch Source Plugin 仍在演进，部分字段名在不同版本可能调整，以官方文档为准
  • 如发现配置项与本文不符，请优先参考 Jenkins GitLab Plugin 官方文档

👍 如果本文对你有帮助，欢迎点赞、收藏、转发！

💬 有任何问题或建议，请在评论区留言交流~

🔔 关注我，获取《DevOps 工程实战》系列文章！

✍️ 行文仓促，定有不足之处，欢迎各位朋友在评论区批评指正，不胜感激!

相关推荐
事圆则缓13 小时前
Android 使用 Jenkins 实现 CI/CD，并用 SonarQube 建立质量门禁
android·ci/cd·jenkins
Zhou1411364 天前
CICD_01_持续集成与Jenkins入门
运维·ci/cd·jenkins
大貔貅喝啤酒5 天前
Gitea+Jenkins+Docker 搭建 Node 项目 CI/CD 自动部署完整教程
ci/cd·docker·jenkins·js·gitea
极小狐5 天前
CI 作业里 kubectl 连不上集群？用 Kubernetes Agent 打通部署链路的 7 个步骤
ci/cd·kubernetes·gitlab·devops·k8s部署
guo_wen_qiang5 天前
jenkins流水线参数化配置
运维·docker·容器·jenkins·持续部署
Zhou1411366 天前
Git_02_GitLab协作与CI_CD
git·ci/cd·gitlab
白帽攻防录6 天前
SRC 挖洞：GitLab GraphQL 指令绕过深度复盘，CVE-2026-19478 未授权删项目怎么打穿代码托管平台
网络·网络安全·gitlab·graphql
何中应7 天前
Jenkins 如何给设置公司 Logo
运维·ci/cd·jenkins
何中应7 天前
Jenkins 如何配置工作节点
运维·ci/cd·jenkins
wjjzhbb7 天前
Jenkins到ArgoCD——GitOps持续交付实践
运维·缓存·jenkins·argocd
热门推荐
01历年考研数学一、数学二、数学三真题试卷及答案PDF02国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）03如何新建文件夹？ 电脑新建文件夹的4种方法04Telegram APK 下载安装完整指南 — 2026年最新05GitHub 镜像站点06蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接07Windows 10/11 如何退出微软账户并改用本地账户登录（含找不到选项的解决方法）082026 爱知・名古屋亚运会怎么看？直播平台+赛程安排分享09微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新10给AI一张“业务概念地图“：本体如何从哲学走向企业智能
