模电面试问题汇总二

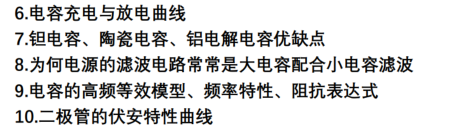

6.电容充电与放电

在电路设计注意充放电流。充放电公式:Ⅰ=C*(du/dt)。

7.钽电容、陶瓷电容、铝电解电容优缺

钽电容容量较大,ESR小,体积小,耐温好(对于铝电解电容)。缺点:价格高、耐压不高、容量越大耐压越低。

陶瓷电容无极性,耐压好,耐温好,ESR小。缺点:容值小,韧性差,容值大耐压高的贵。

铝电解电容容量大,价格便宜,耐压高,ESR高。缺点:体积大,耐温差(电解液挥发),阻抗大(发热,容量下降),温度范围窄,高频特性差(ESL大,谐振频率低,高频容量小)。

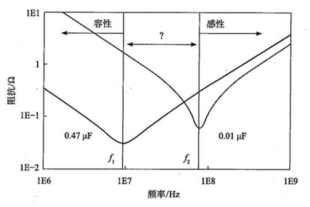

8.为何电源的滤波电路常常是大电容配合小电容滤波

由于制作材料的不同,各种电容的等效参数也不同。一般来说,电解电容和钽电容的谐振频率比较低,对低频噪声的滤波效果比较好;贴片电容谐振频率比较高,对高频噪声的滤波效果比较好。对于电源电路,由于整个PCB 板上的噪声都加到了它的上面,包括了低频噪声和高频噪声。要对电源噪声实现比较好的滤波效果,滤波电路必须在较宽的频率范围内对噪声呈现低阻抗,单独用一种电容是达不到这种效果的,必须采取大的电解电容(或钽电容)并联贴片小电容的方式。

9.电容的高频等效模型、频率特性、阻抗表达式

ESR(等效串联电阻):(较大的ESR会产生较大的损耗功率、对滤波有影响)电容的ESR越小越好。

**Rleak:**取决于电容的泄露特性,绝缘电阻。

**ESL(等效串联电感):**取决于电容的类型和封装。

电容在低频表现电容的阻抗特性,滤波效果渐强;在谐振点上,阻抗最小,呈电阻。电容在高频表现为电感的阻抗特性。电容用于滤波,需要最小阻抗,在谐振频率处滤波效果最好的。

10.二极管的伏安特性曲线

(1)不加电压时,电流=0;

(2)正向电压小于Uon电流=0;大于Uon,i随u增长。硅管的Vth约为0.7V,锗管的Vth约为0.3V

(3)反向电压小于|ubrl电流很小(漏电流)大于lUbrli急剧增加。UBR:反向击穿电压。
