一、学习任务：H7芯片整体框架对比F1/F4
- H743IIT6参数：Cortex-M7内核、双精度FPU、640KB SRAM、1MB Flash、主频480MHz

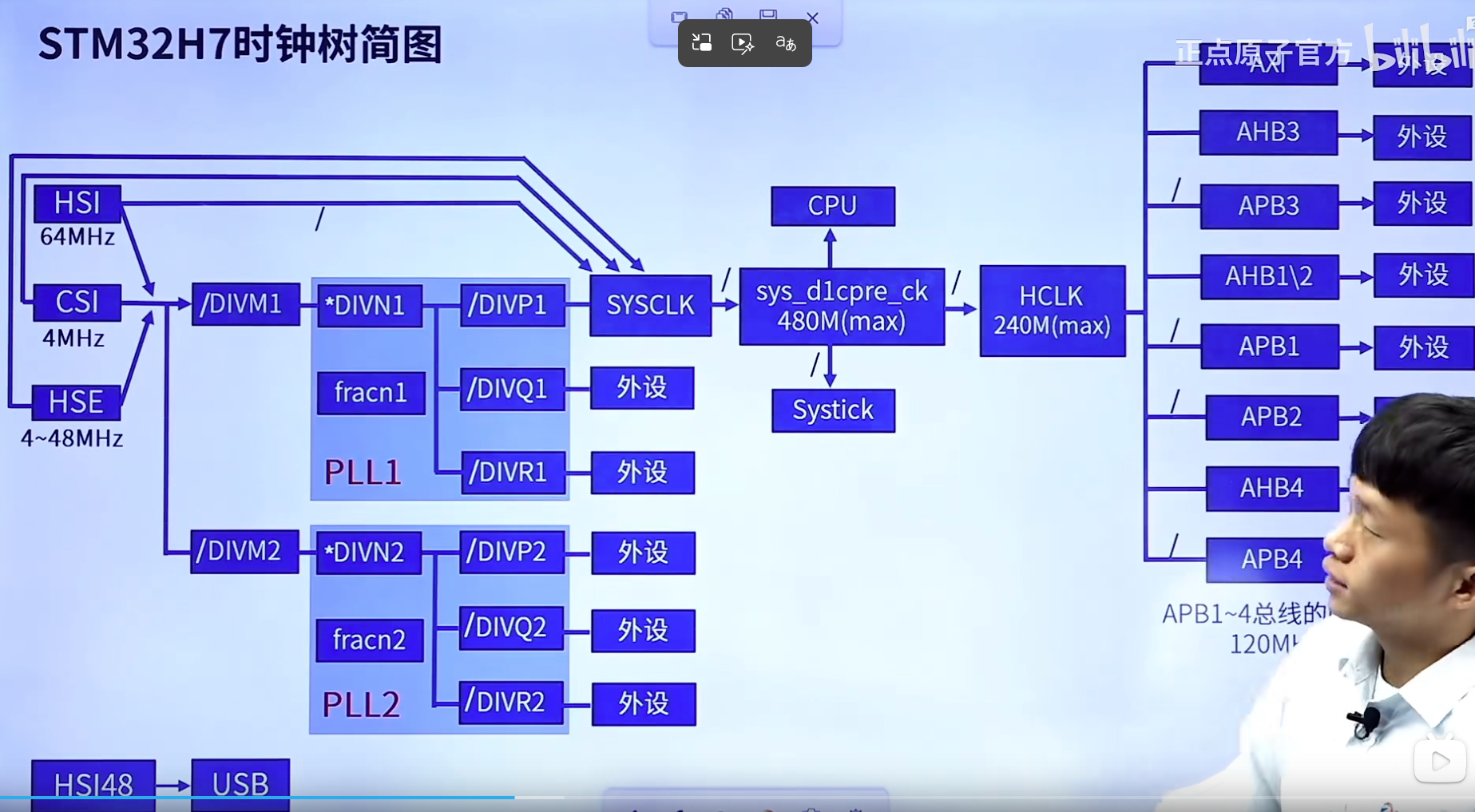

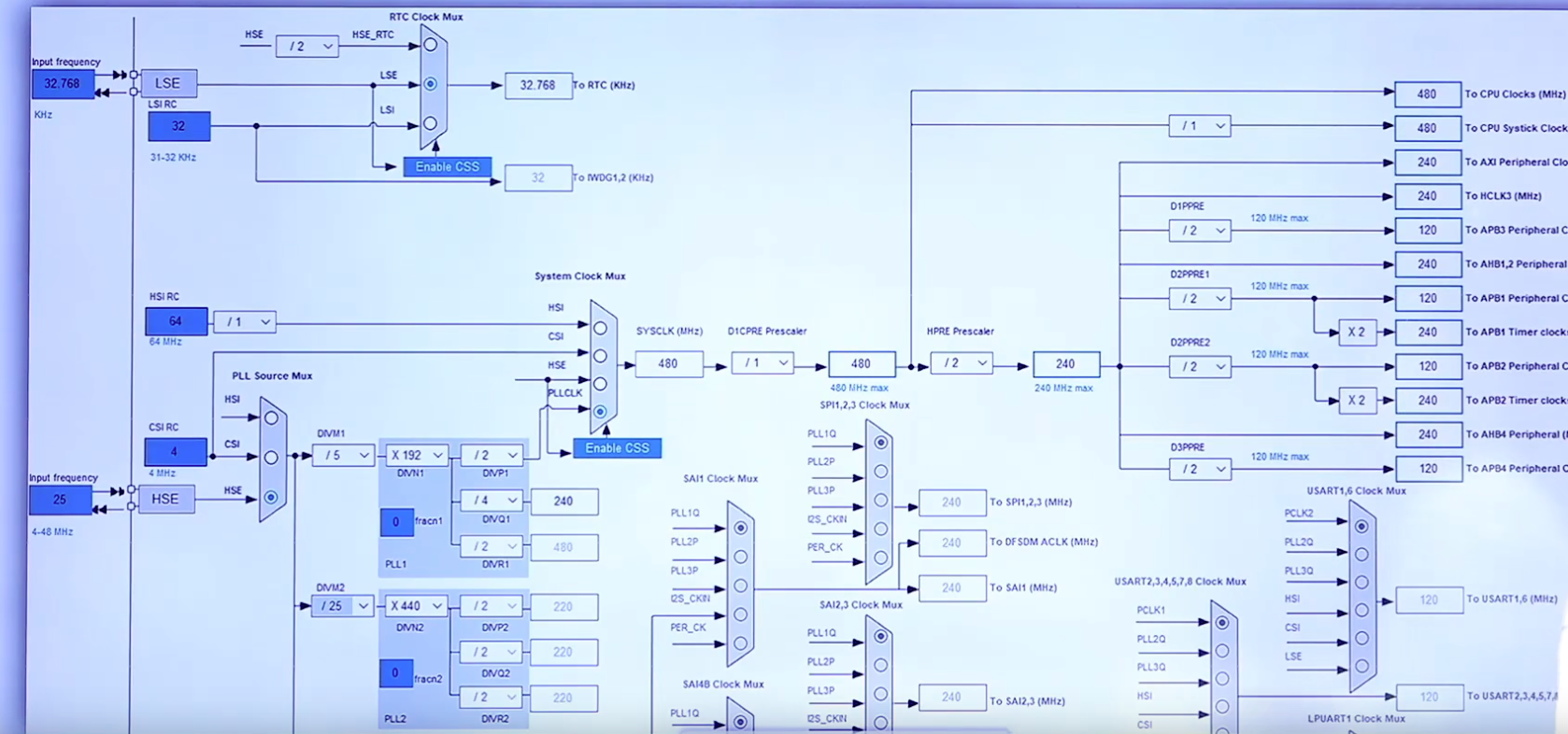

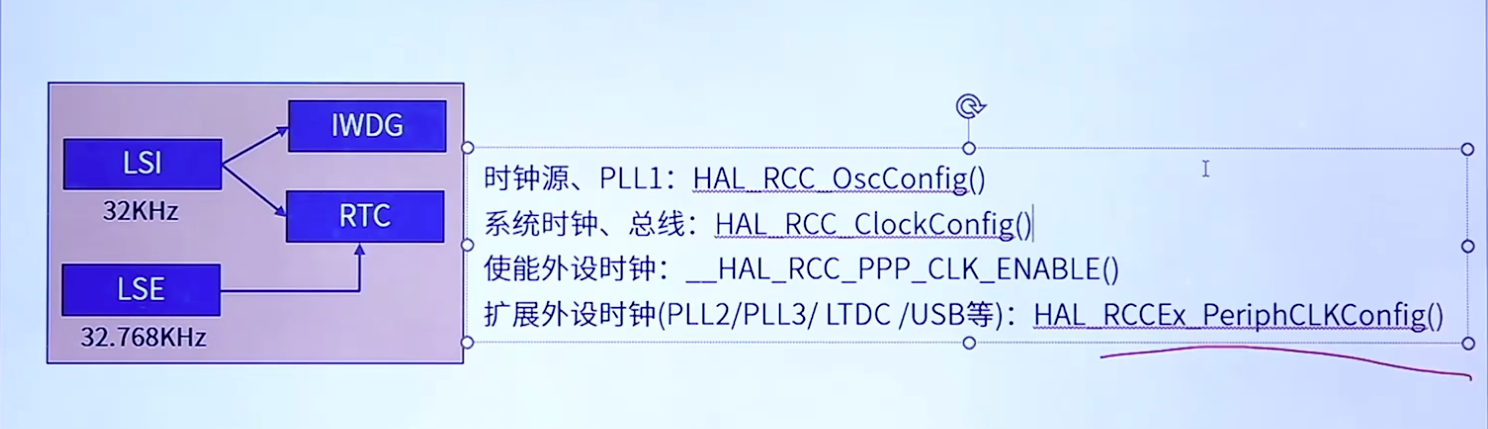

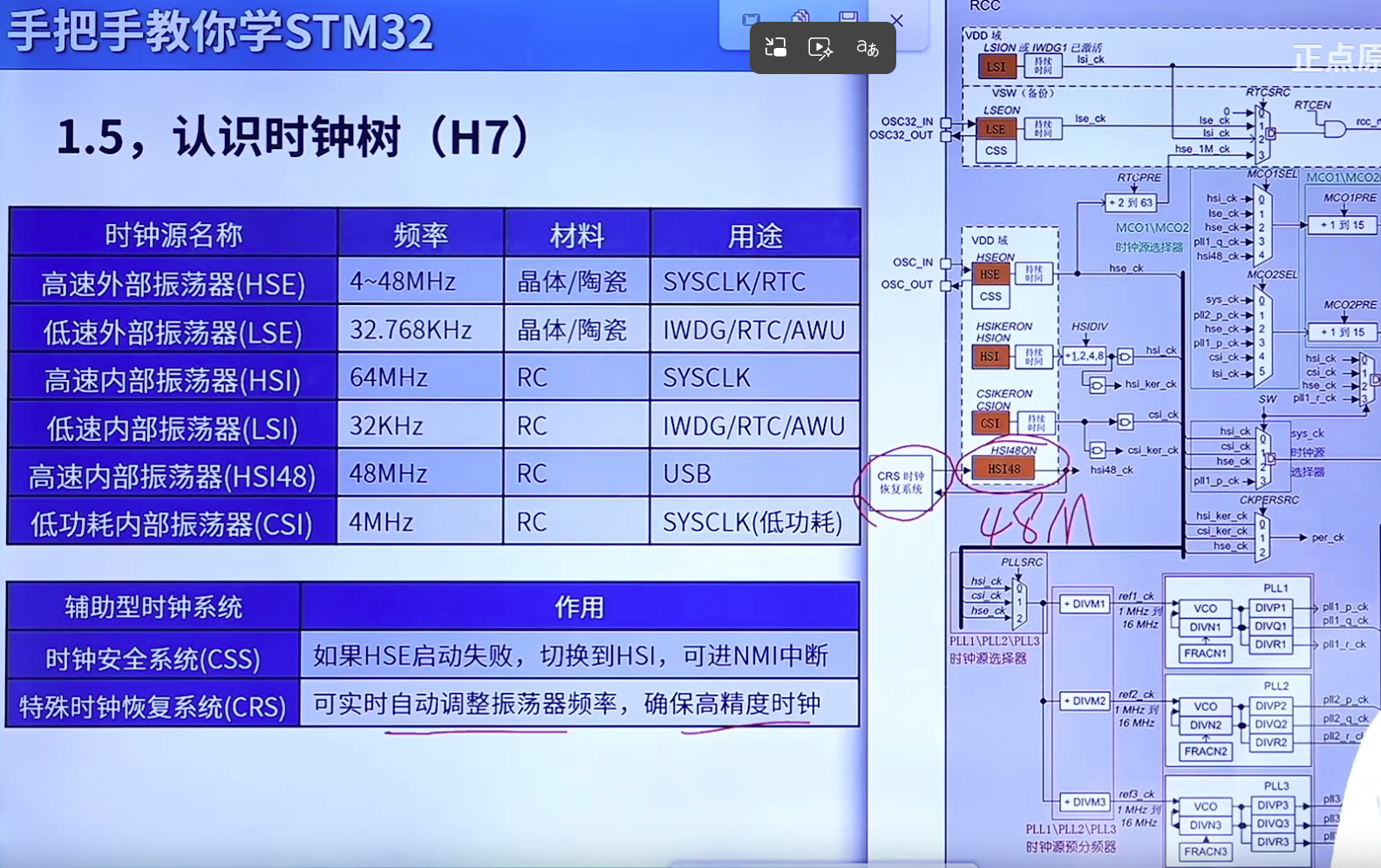

- 时钟树完整梳理：HSI/HSE/PLL1/PLL2/PLL3，各外设独立时钟域（LTDC、ETH、SDMMC独立PLL）

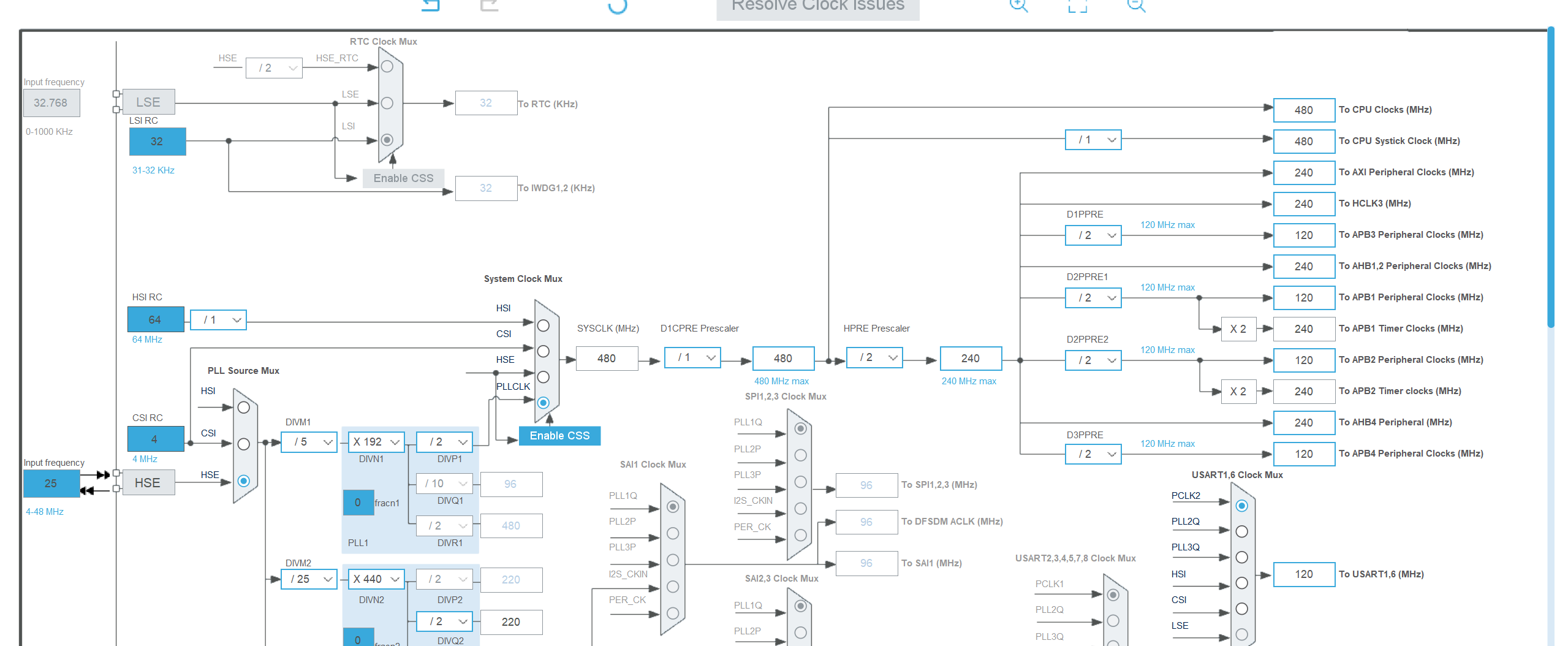

- CubeMX配置H7最高480MHz主频，解决超频、时钟不稳定报错 实操：新建工程，配置系统时钟，打印主频验证
二、 芯片核心参数认知
- 芯片型号：STM32H743IIT6
- 内核：Cortex‑M7，支持双精度硬件 FPU（F1/F4 仅单精度或无 FPU）
- 存储：1MB 片内 Flash、总计 640KB 分区式 SRAM（ITCM/DTCM/AXI 多块 RAM，F1/F4 为整块统一 SRAM）
- 最大主频：480MHz（F1 最高 72MHz、F4 最高 168MHz）
- 核心优势：硬件图形加速器 DMA2D、独立 LTDC 液晶控制器、SDMMC 高速 SD 卡、ETH 以太网、CAN FD、SAI 音频外设。

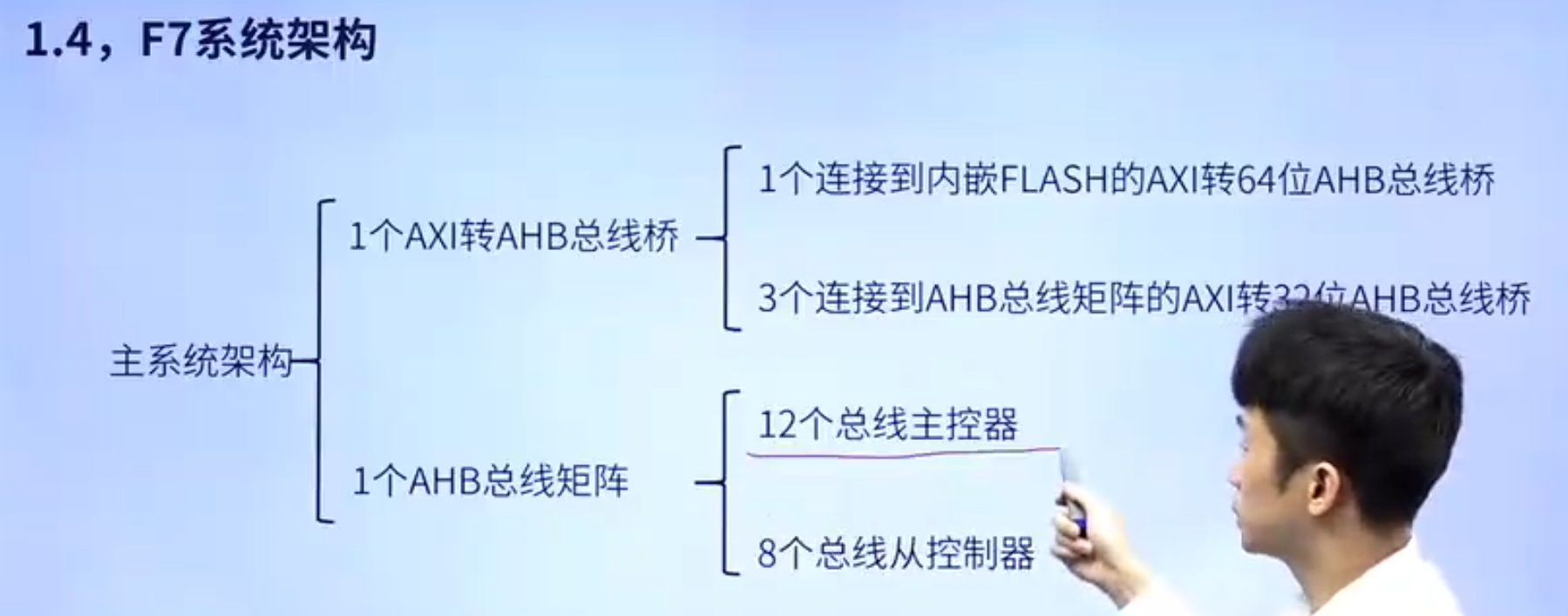

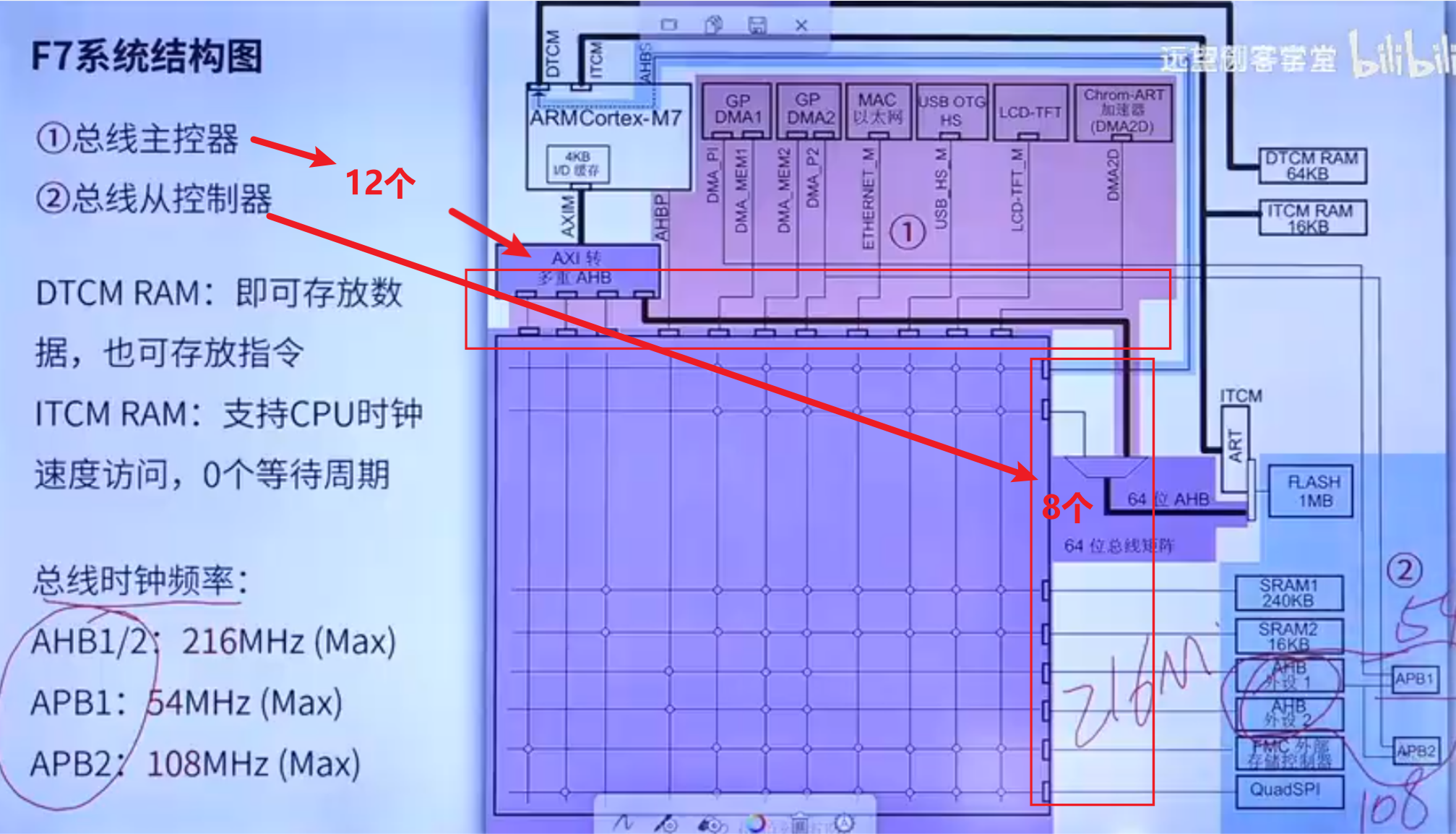

F7系统架构

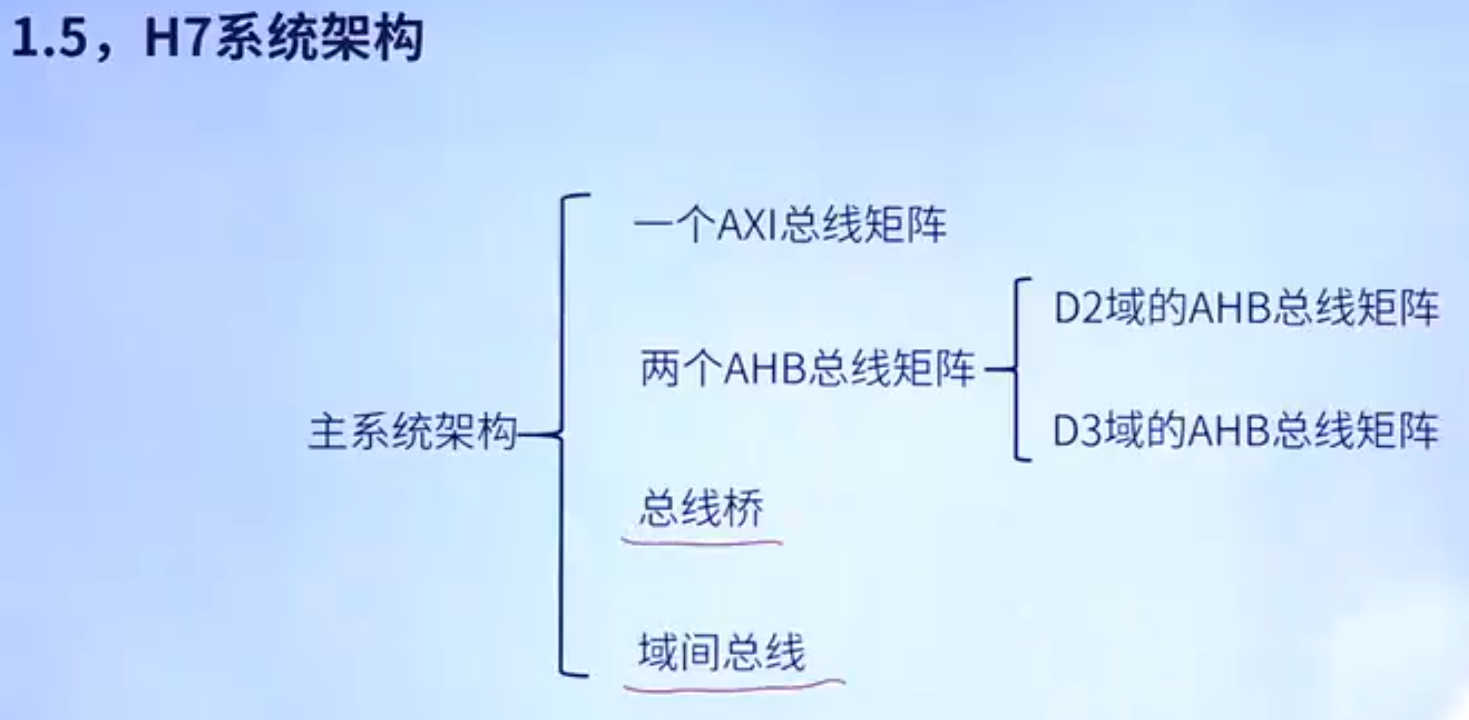

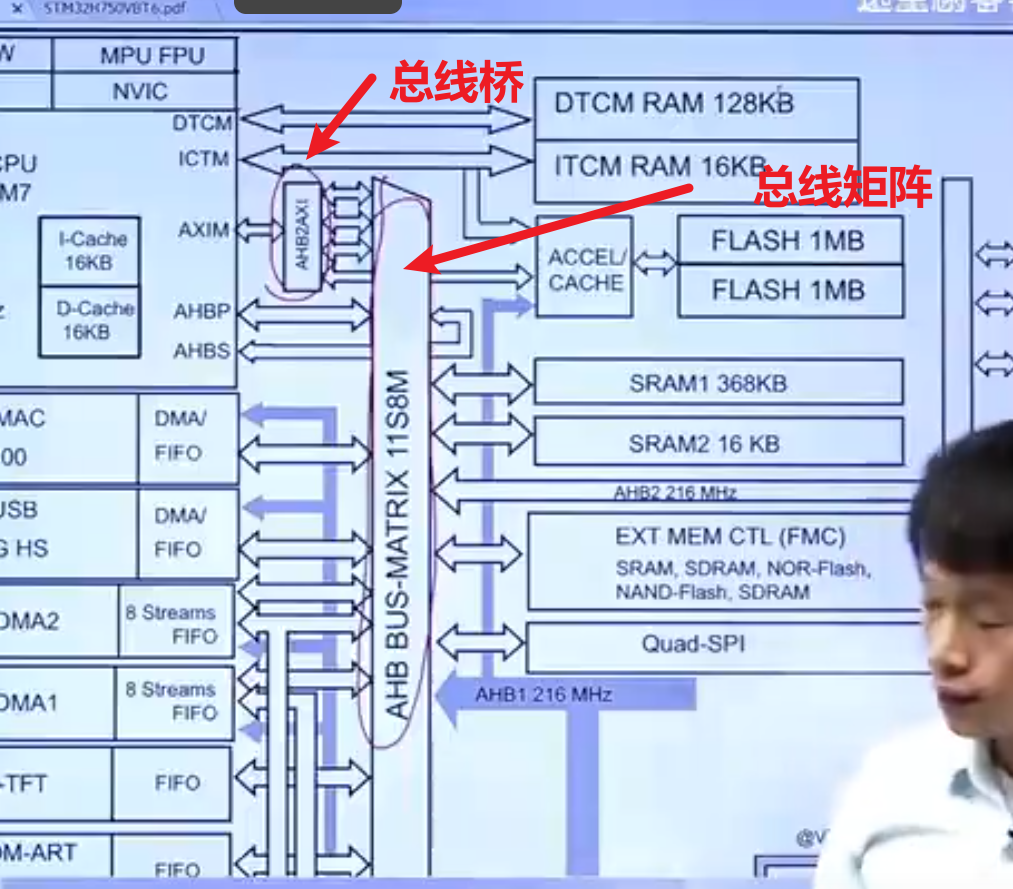

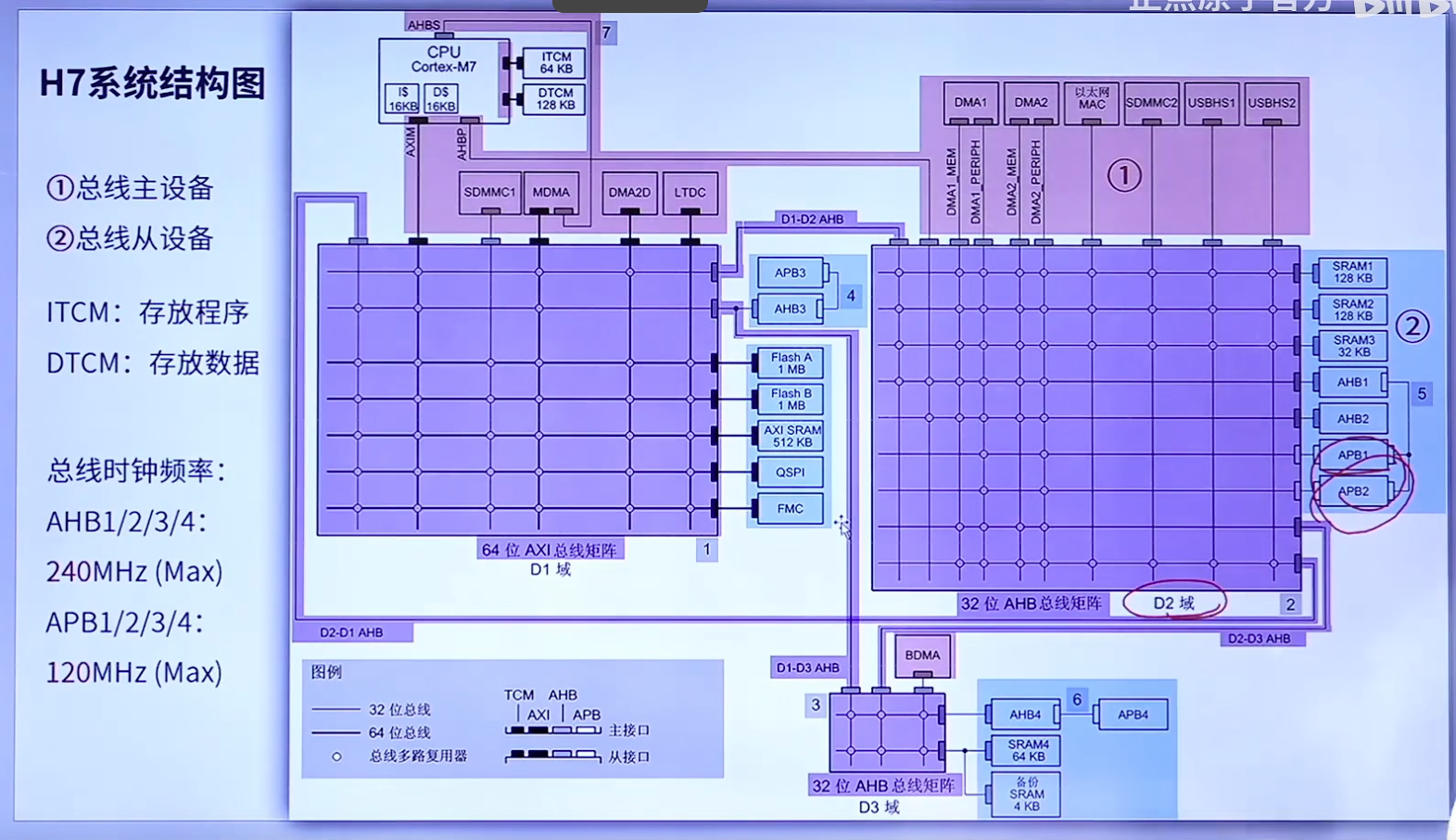

H7系统架构

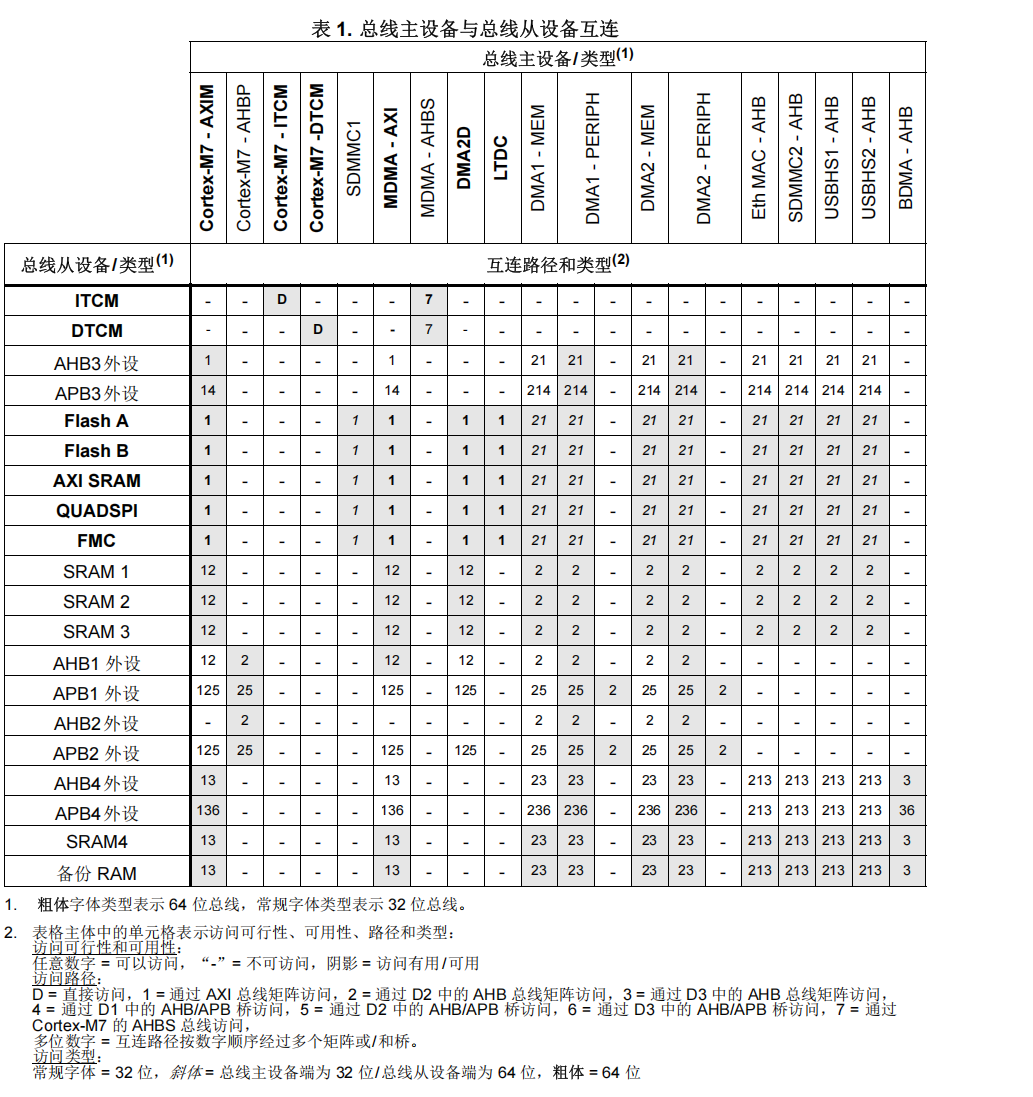

主设备：18
从设备：20
三个锁相环使用场景
| 锁相环 | 核心用途 | 典型挂载外设 | 核心优势 |
|---|---|---|---|
| PLL1 | 系统内核 + 通用外设 | M7 内核、USART、SPI、ADC、普通 TIM | 整机运行基础，所有基础外设依赖 |
| PLL2 | 高速存储、USB、通信 | SDMMC2、OTG_HS、QSPI、FMC | 高速数据传输，不占用系统 PLL 带宽 |
| PLL3 | 多媒体图像、音频 | LTDC 液晶屏、SAI/I2S 音频 | 独立时钟域，音画稳定，无撕裂爆音 |
三、CubeMX配置

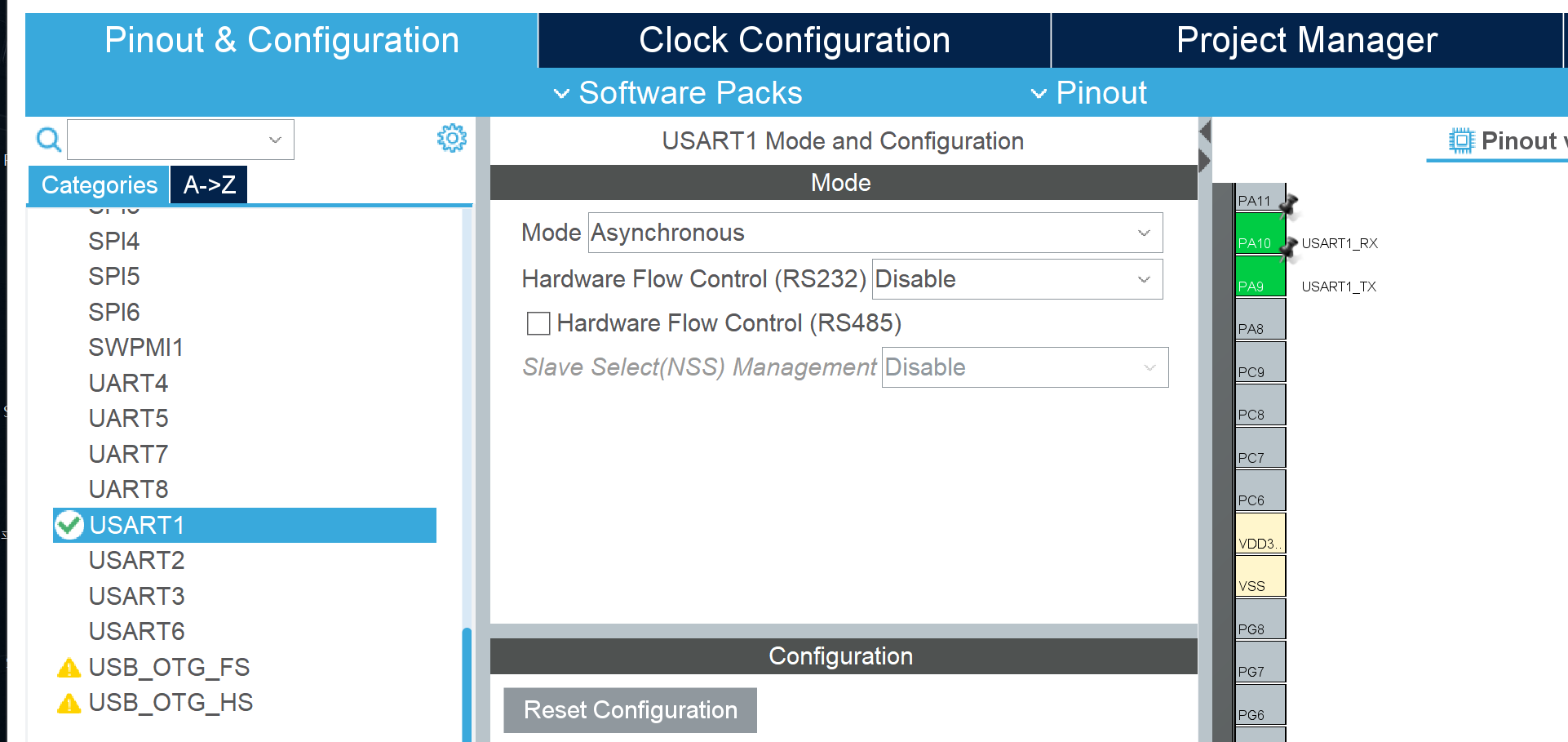

解决USART1自动分配到PB14/PB15，切换为PA9(TX)/PA10(RX)操作步骤
问题原因
STM32H743的USART1有多组复用引脚，CubeMX默认选中了PB14/PB15复用通道，需要手动切换到PA9/PA10通道。
分步修改操作
步骤1：清除当前PB引脚复用配置
-
在右侧芯片引脚图，右键绿色高亮的
PB14(USART1_TX)→ 选择 Reset pin state -
右键绿色高亮的
PB15(USART1_RX)→ 选择 Reset pin state 两个引脚会变回灰色未使用状态。
步骤2：手动分配PA9、PA10给USART1
-
找到引脚
PA9，左键单击，在弹出复用列表选择：USART1_TX -
找到引脚
PA10，左键单击，在弹出复用列表选择：USART1_RX完成后PA9、PA10会变成绿色，标注USART1_TX/RX。
步骤3：核对GPIO参数（自动生成，可手动确认）
切换顶部标签栏到 GPIO Settings
-
PA9(USART1_TX)： GPIO mode：Alternate Function Push pull GPIO pull-up/pull-down：No pull-up and no pull-down Maximum output speed：High speed
-
PA10(USART1_RX)： GPIO mode：Alternate Function Push pull GPIO pull-up/pull-down：Pull-up（推荐，防止浮空乱接收） Maximum output speed：High speed
步骤4：确认USART1参数不变
当前Parameter Settings配置完全兼容PA9/PA10，无需修改：
-
Data Direction：Receive and Transmit
-
Over Sampling：16 Samples
-
ClockPrescaler：1
-
Fifo Mode：Disable
步骤5（可选）开启串口中断
切换 NVIC Settings，勾选 USART1 global interrupt，用于接收中断处理。
补充说明
-
USART1复用通道对照表（H743IIT6）
-
通道1：PA9(TX) / PA10(RX) 【你需要的调试串口引脚】
-
通道2：PB14(TX) / PB15(RX) 【当前自动选中的引脚】
-
-

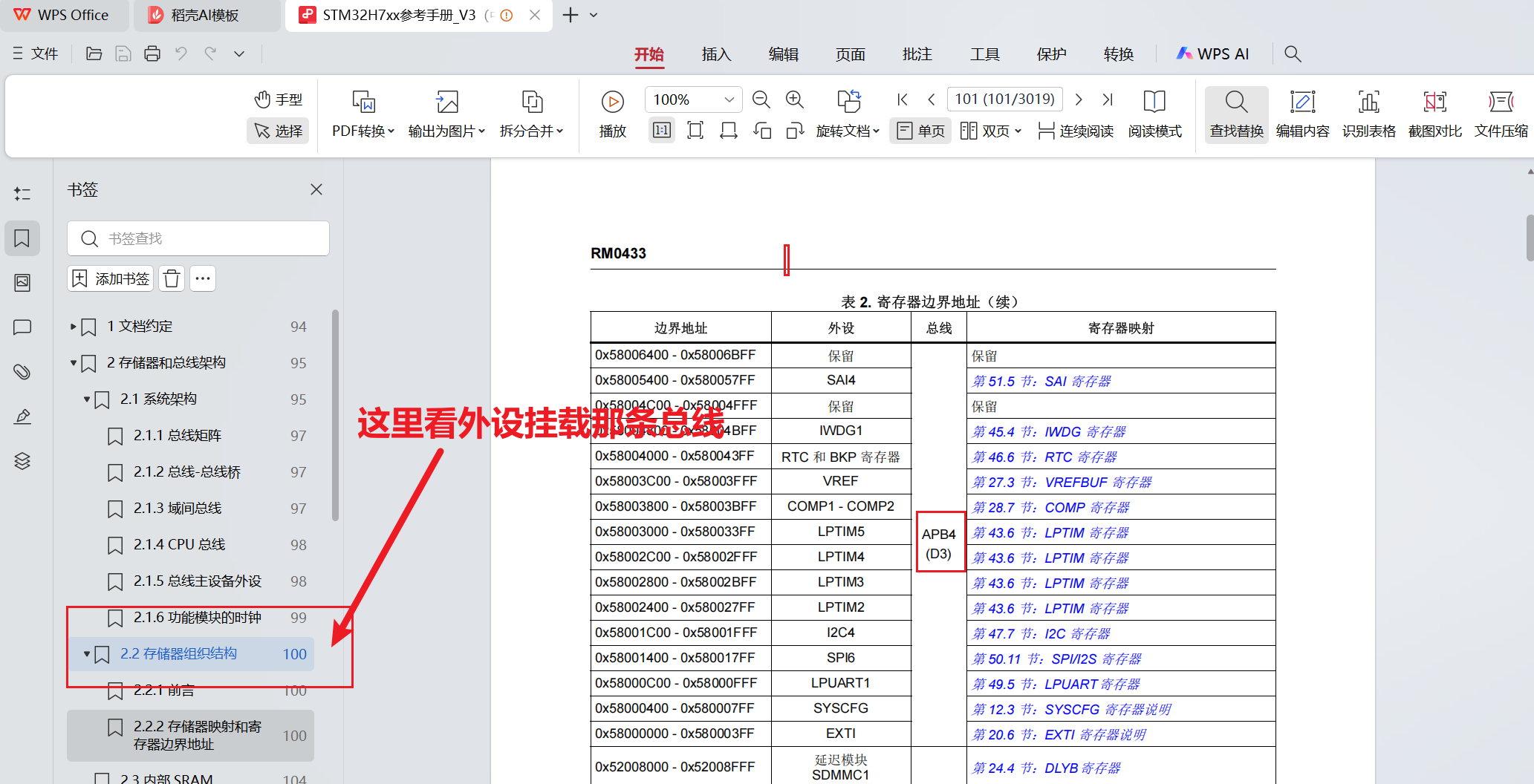

时钟不改动：USART1挂载APB2总线，480MHz系统时钟下APB2分频/2，240MHz，波特率115200无误差。
-
生成代码后，
huart1句柄不变，之前的printf重定向、收发代码无需修改。
快速校验
操作完成后右侧引脚图PA9、PA10绿色高亮，PB14/PB15灰色，即可生成工程测试。

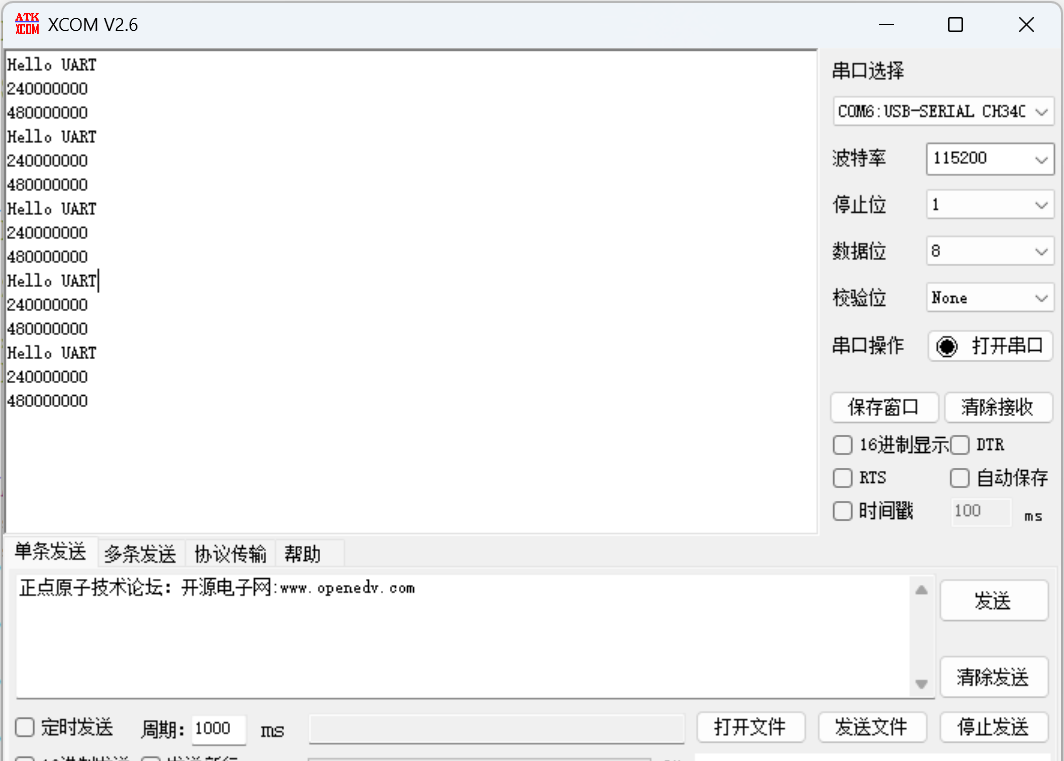

实验成果
