TL;DR
ClickHouse Cloud 的多阶段分布式执行 (Multi-stage distributed execution) 为单查询跨多节点扩展提供了新途径。它在不同执行阶段之间重新分区中间数据，从而消除了大规模连接和高基数聚合中的关键瓶颈。
TPC-H 的早期测试结果表明，对于连接密集型查询，性能提升高达 3.4 倍，同时聚合扩展能力接近线性：在 8 个节点上的运行速度比单个节点快 7.4 倍。
跨多节点扩展单查询
ClickHouse 始终能够将单个查询扩展到多个节点。在无共享部署 (shared-nothing deployments) 中，用户通常通过物理分片 (physical sharding) 和 Distributed 表引擎来实现这一点。而在 ClickHouse Cloud 中，并行副本 (parallel replicas) 则为共享存储 (shared storage) 带来了查询内扩展 (intra-query scaling) 能力。
尽管这些机制对于许多分析型查询表现良好，但它们并非现代 PB 级工作负载 (PB-scale workloads) 的最终解决方案。虽然它们能够将工作分发到多个节点，但无法在不同执行阶段 (execution stages) 之间自由地重新分区中间结果。这限制了 ClickHouse 在高基数聚合 (high-cardinality aggregations)，尤其是大规模连接 (large joins) 方面的扩展能力。
多阶段分布式查询执行 (Multi-stage distributed query execution) 是向前迈出的重要一步。它为 ClickHouse Cloud 提供了一种新的方式，能够在所有可用节点的 CPU 和内存上并行化单个查询，同时避免了以往执行模型的瓶颈。
在本文中，我们将介绍 ClickHouse 查询执行模型 (query execution model) 的新扩展，并详细讲解其工作原理。我们以多表连接 (multi-table join) 作为示例，因为连接是扩展难度最大的分析型工作负载 (analytical workloads) 之一。但该机制的应用范围远不止于此：它是 ClickHouse Cloud 中分布式查询执行的一个全新基础。
在我们深入探讨新机制 (new mechanics) 之前，让我们先回顾一下之前的方案，并分析为什么它们不足以应对现代 PB 级工作负载。
为什么现有分布式执行模式不足
现有的分布式执行模式虽然有用，但对于 PB 级工作负载而言，其弹性不足。

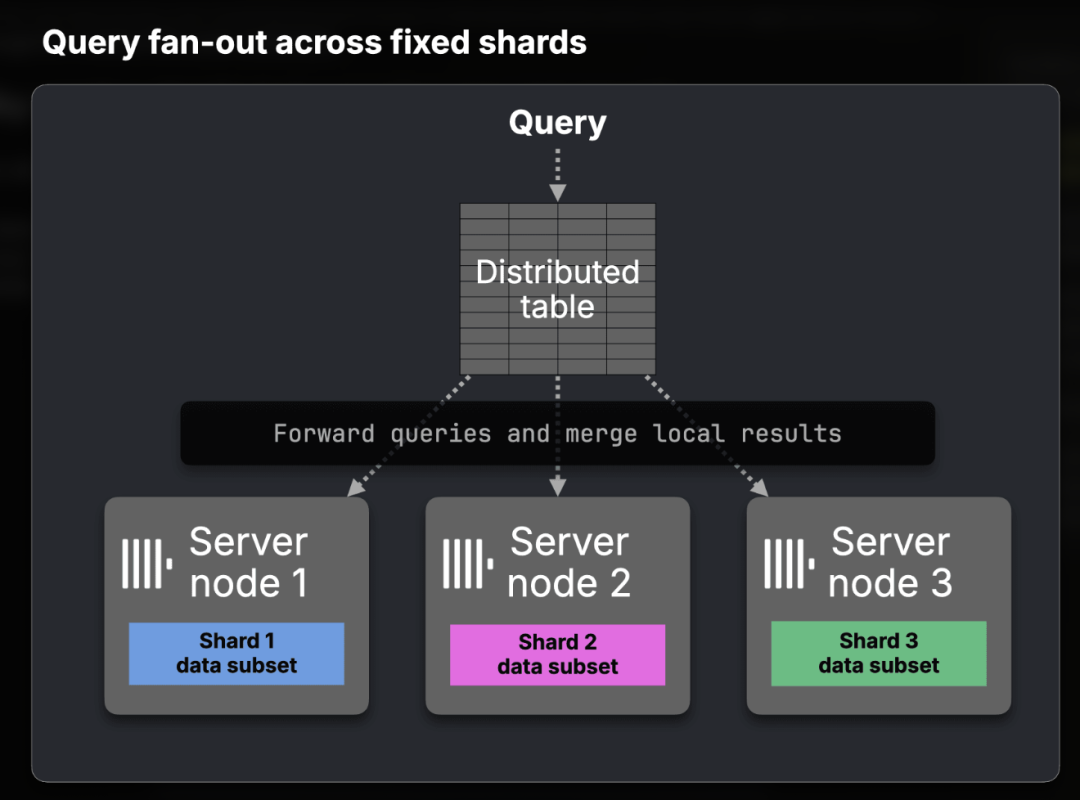

在无共享的开源部署中，ClickHouse 通过在节点间物理 分片 数据，并通过 Distributed 表 查询这些分片来扩展查询。每个节点处理其本地数据片段，随后由请求方合并结果。
这种方法虽然可行，但其容量与分片布局 (shard layout) 紧密耦合。
瓶颈：容量受限于分片布局
增加计算资源并不能自动加快单个查询的速度。大型表必须首先重新分布到更多的分片上。

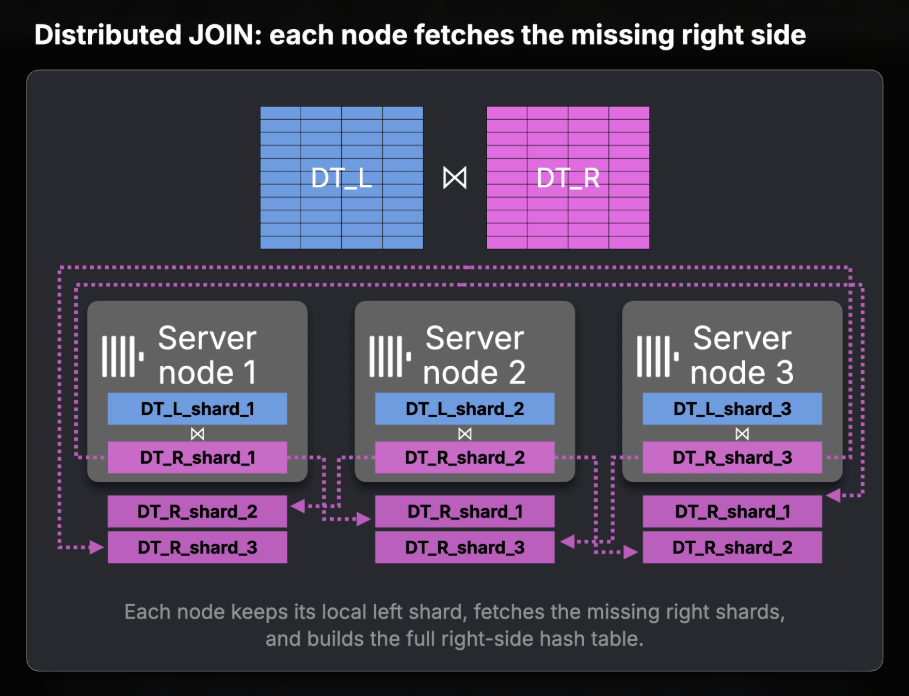

跨物理分片表进行大型 JOIN 操作时，会暴露出第二个限制。只有当匹配的行位于同一台机器上时，JOIN 操作才能正常工作。在使用 Distributed JOIN 时，每个节点会维护其本地的左表数据，从其他节点获取缺失的右表分片，构建完整的右表哈希表，然后将本地 JOIN 结果返回给请求方。

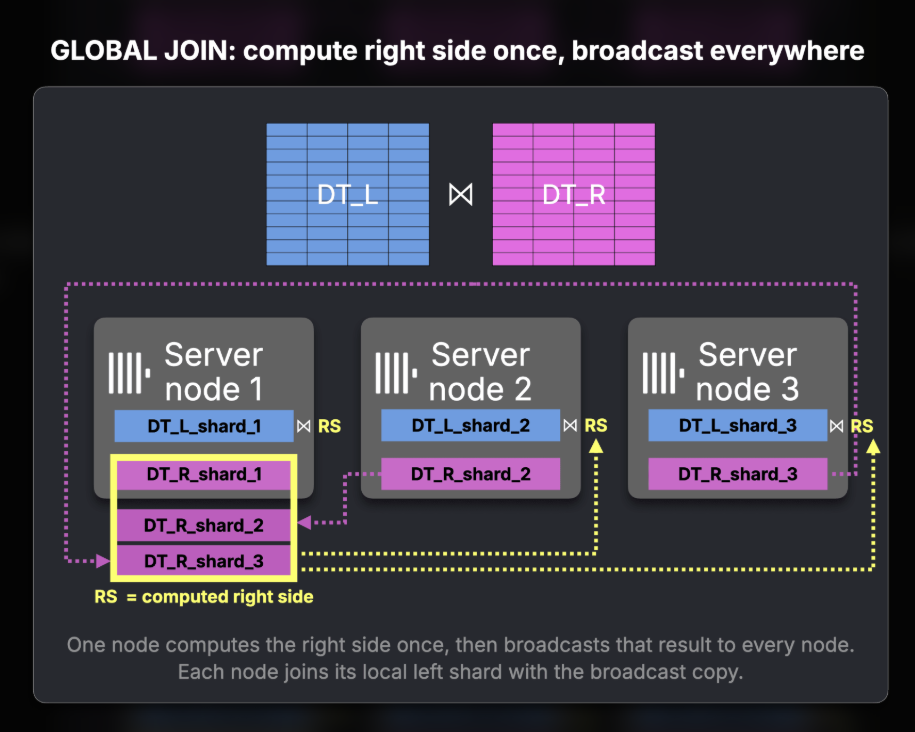

GLOBAL JOIN 通过只计算一次右表数据并将其广播到每个节点，从而减少了多对多的网络往返。
然而，核心问题依然存在：大型右表数据仍然需要在整个集群中进行复制。
瓶颈：大型右表数据被复制到各处
Distributed JOIN 和 GLOBAL JOIN 处理网络流量的方式不同，但两者都要求每个分片与完整的右表数据进行 JOIN 操作。
ClickHouse Cloud 通过采用 shared storage 消除了物理分片问题。任何节点都可以访问相同的表数据，并且 parallel replicas 使得多个节点能够参与单个查询。节点可以即时添加或移除，无需进行数据复制或重新分发。
这使得 ClickHouse Cloud 中的 intra-query scaling 变得更具弹性。然而，parallel replicas 仍存在结构性限制：它们可以在副本之间分摊工作，但无法在执行阶段之间自由地重新分区中间数据。
这主要体现在以下两个方面。
首先，JOIN 操作。在单个节点上，ClickHouse 可以 并行执行其默认哈希 JOIN 策略的两端：它会根据 JOIN 键将行分区到多个哈希表中，因此构建 (build) 和探测 (probe) 阶段的工作都可以在 CPU 核心上并行运行。在使用并行副本 (parallel replicas) 时，每个节点内部的情况也同样适用。
但问题在于更高层面。在多个节点之间，如果要将构建侧 (build side) 本身进行划分，则需要一个 shuffle 阶段，该阶段在节点间根据 JOIN 键重新分区两个输入数据。但并行副本并不具备这种机制。次优方案是在 主索引剪枝 (primary-index pruning) 后，将左侧的读取范围进行分发。这使得探测侧 (probe side) 的工作可以在节点间并行进行，但这些范围并未按照 JOIN 键进行分区。左侧范围中的某一行可能与右侧表中任意位置的行匹配，因此，每个节点在探测其本地数据分片之前，仍然需要完整的右侧表数据来构建其本地哈希表。
瓶颈：构建侧无法横向扩展

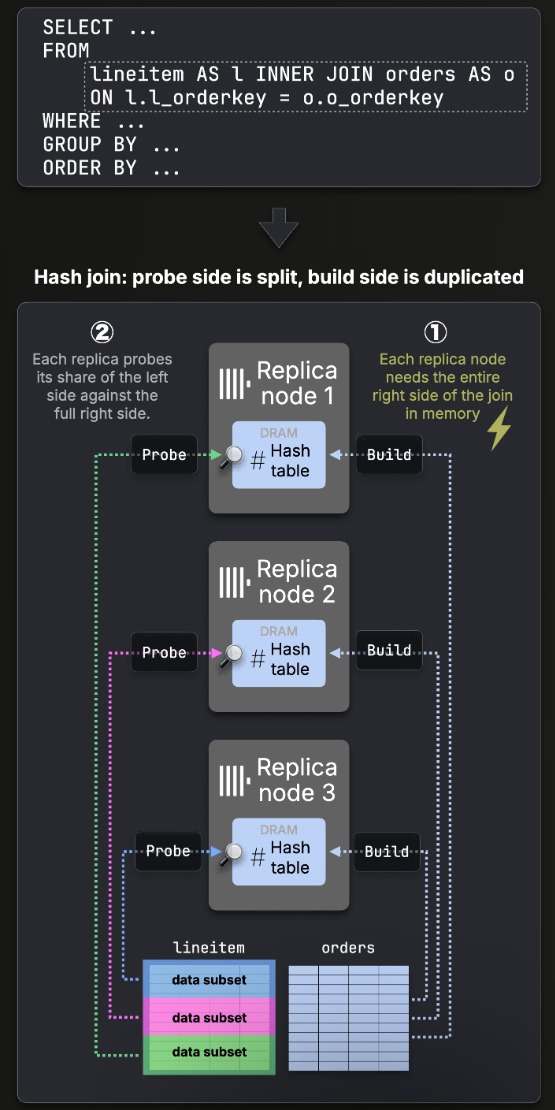

左侧的探测工作在节点间分摊，但构建侧却未被分摊。每个节点仍需从完整的右侧表数据构建相同的哈希表，这导致构建步骤在集群中被重复执行，而非并行分摊。

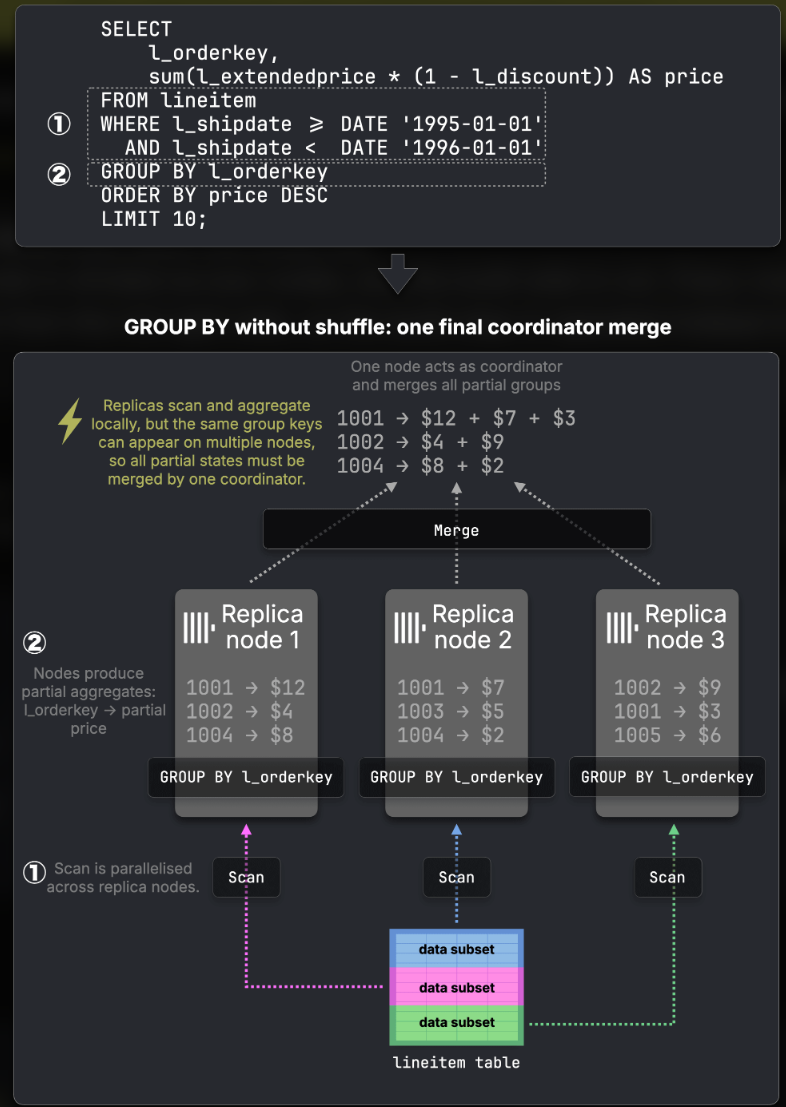

其次是聚合操作 (Aggregations)。节点可以并行地在本地进行扫描和聚合操作。但如果缺少按照 GROUP BY 键进行的 shuffle 操作，ClickHouse 无法保证所有具有相同 GROUP BY 键的行最终都会汇集到同一个节点上。
瓶颈：最终聚合仍是单节点
部分聚合结果必须由一个协调器节点进行合并。对于高基数 (high-cardinality) 的 GROUP BY 查询，最终的合并操作将受限于单个节点的 CPU 和内存资源，而非整个集群的资源。
这两个问题都有相同的根本原因：执行阶段之间缺少通用的中间数据重分区机制。而这正是多阶段分布式执行 (multi-stage distributed execution) 所要解决并提供的能力。
引入多阶段分布式执行
多阶段分布式执行补充了缺失的关键原语 (primitive)：它使得 ClickHouse Cloud 能够在查询执行期间在节点之间移动中间数据。

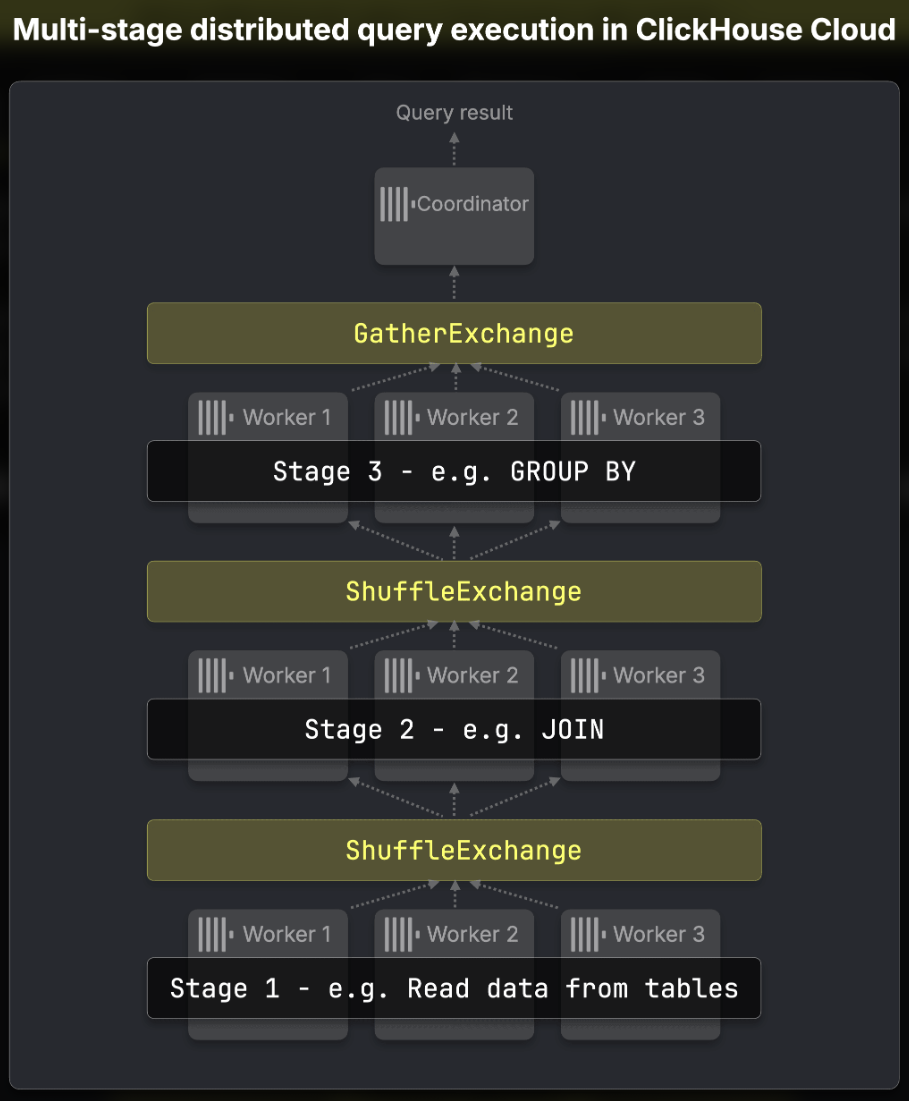

ClickHouse 不再将查询作为一次性分布式扇出（distributed fan-out）和最终合并（final merge）来执行，而是将查询计划（query plan）拆分为在 worker 节点上并行运行的多个阶段。在这些阶段之间，交换操作符（exchange operator）负责将中间结果转换为下一个阶段所需的格式。
例如，数据可以按照连接键（join key）进行混洗（shuffle），从而确保每个 worker 节点都能接收到两个连接输入中匹配的数据片段。数据也可以按照 GROUP BY 键进行混洗，这样每个 worker 节点就能拥有完整的群组数据。小规模输入可以广播给所有 worker 节点，而最终结果则可以由协调器（coordinator）进行汇聚。
消除旧有瓶颈：数据可在不同阶段间自由流转
大型连接（join）不再要求每个节点都构建完整的右侧哈希表。高基数（high-cardinality）聚合也不再需要单个协调器（coordinator）来合并所有部分分组。
核心抽象是交换操作符（exchange operator），它是并行查询执行中一个众所周知的构建模块，最初由 Volcano 系统引入，并被 Teradata、Greenplum 等 MPP (Massively Parallel Processing) 数据库以及 SQL Server 等系统广泛采用。
交换操作符在查询计划的不同阶段之间重新分配数据。多阶段分布式执行主要使用以下三种交换类型：
-
GatherExchange (N-to-1)：将 worker 节点的输出发送给协调器（coordinator），通常位于查询计划的顶层，用于生成最终结果。
-
ShuffleExchange (M-to-N)：根据某个键（例如连接键或 GROUP BY 键）对行数据进行重新分区。这种机制确保了每个 worker 节点都能获得下一个操作所需的一个完整且不重叠的数据片段。
-
BroadcastExchange (1-to-N)：将小规模输入数据复制到每个 worker 节点。当连接操作中的一侧数据量足够小，可以经济高效地复制时，这种方式非常有用。
此外，还有 ScatterExchange，它将行数据随机地分散到不同的 worker 节点。
这些是在抽象层面上的机制。要理解它们为何如此重要，最简单的方法是跟踪一个查询在其各个阶段的执行过程。
一个分析型 JOIN 查询如何避开旧有瓶颈
我们用一个类似 TPC-H 的查询把问题具体化。这个查询会同时触发上一节提到的两个瓶颈：一个很大的连接端不应该被复制到每个工作节点，而聚合也不应该退化为单节点的最终合并。
该查询计算每个国家的总出货收入：它将 lineitem 表与 supplier 表连接，再将结果与小型 nation 表连接，然后按 n_name 分组，并按 revenue 排序。
SELECT n_name, sum(l_extendedprice) AS revenue
FROM lineitem
JOIN supplier ON l_suppkey = s_suppkey
JOIN nation ON s_nationkey = n_nationkey
WHERE l_shipdate >= '1994-01-01' AND l_shipdate < '1995-01-01'
GROUP BY n_name
ORDER BY revenue DESC;通过 EXPLAIN 命令查看的分布式执行计划包含一个 BroadcastExchange、两个 ShuffleExchange 和一个 GatherExchange：
┌─explain──────────────────────────────────────────────────┐
│ Output: n_name, sum(l_extendedprice) │
│ │
│ GatherExchange (sorted by (sum(l_extendedprice) DESC)) │
│ └──Sorting (Sorting for ORDER BY) │
│ └──Aggregating │
│ └──ShuffleExchange (by hash([n_name])) │
│ └──JoinLogical │
│ ├──ShuffleExchange (by hash([l_suppkey])) │
│ │ └──ReadFromMergeTree (sf100.lineitem) │
│ └──ShuffleExchange (by hash([s_suppkey])) │
│ └──JoinLogical │
│ ├──ReadFromMergeTree (sf100.supplier) │
│ └──BroadcastExchange │
│ └──ReadFromMergeTree (sf100.nation) │
└──────────────────────────────────────────────────────────┘自下而上地看，该计划首先构建小型 supplier ⋈ nation 连接：nation 表被广播，supplier 表被读取，每个 worker 生成一个经过扩展的 supplier ⋈ nation 数据侧。然后，该扩展侧会根据 s_suppkey 进行重新分区，同时 lineitem 表被读取并根据 l_suppkey 进行重新分区，从而使匹配的行能够分配到同一个 worker 上。接着，连接后的行会根据 n_name 进行混洗以完成聚合，最终排序的结果由协调器收集。
接下来，我们逐步分析这些步骤。
步骤 1：将 supplier 表与 nation 表连接

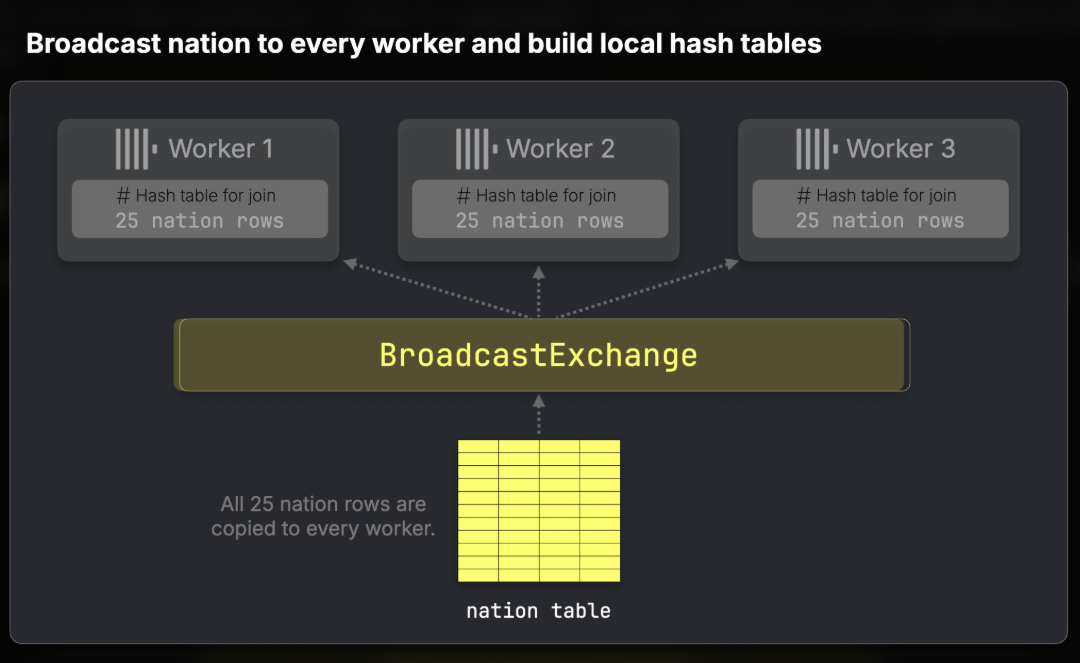

ClickHouse 首先将小型的 nation 表广播到每个 worker，并构建一个本地的小型 nation 哈希表。

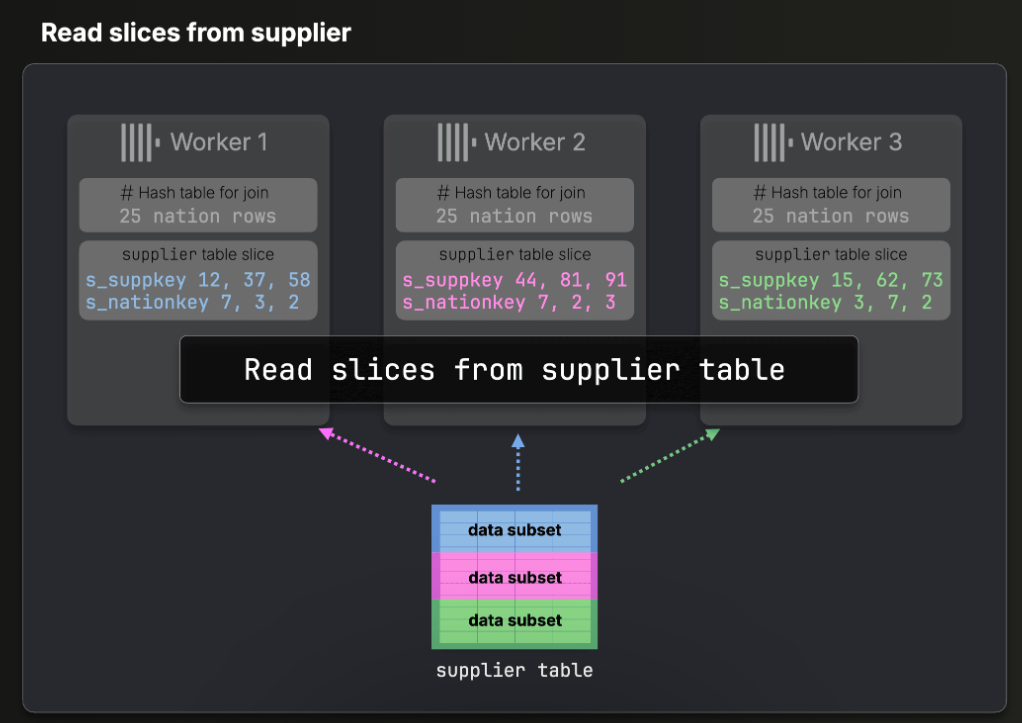

每个 worker 接着读取其对应的 supplier 数据分片...

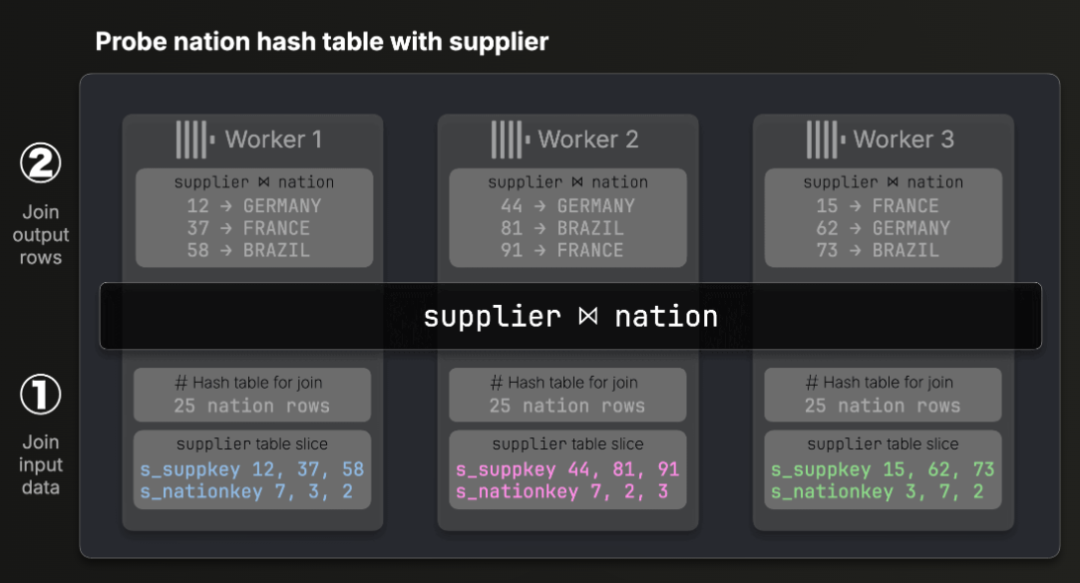

...并探查（probe）该本地哈希表。
结果是一个经过扩展的 supplier ⋈ nation 数据侧。
此时尚未进行数据混洗（shuffle）：每个 worker 仍然保留其原始 supplier 数据分片中的行。
步骤 2：将 lineitem 行与扩展后的 supplier 行共置（Co-locate）
接下来，ClickHouse 准备进行更大型的连接操作：lineitem ⋈ (supplier ⋈ nation)。

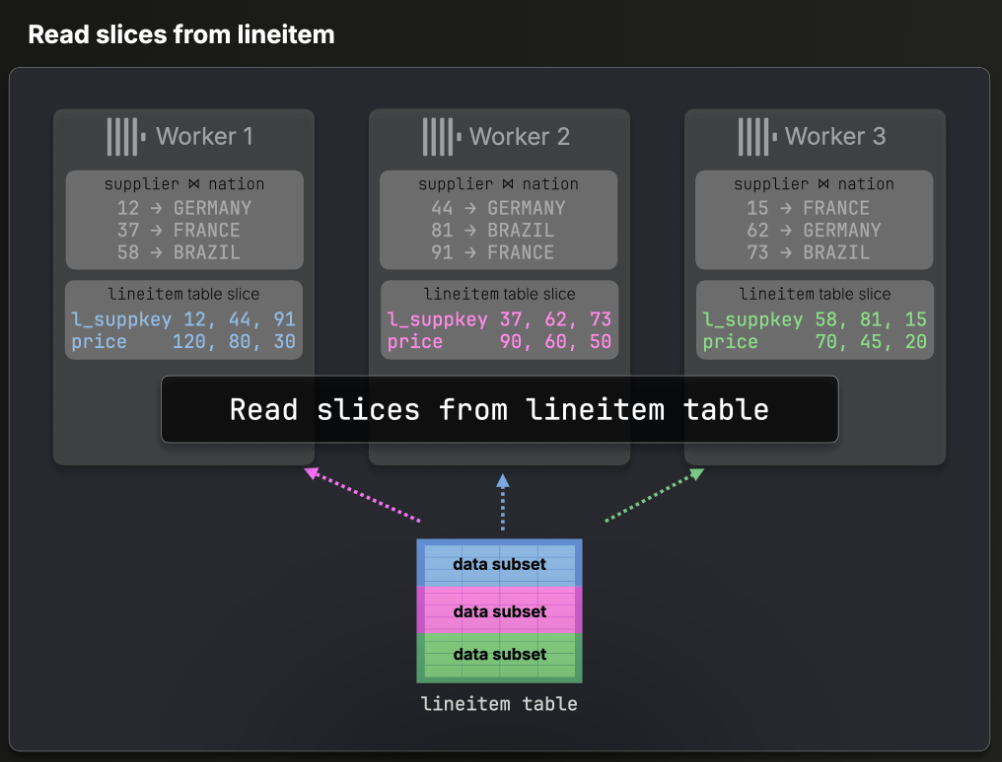

Workers 首先读取 lineitem 的数据分片...

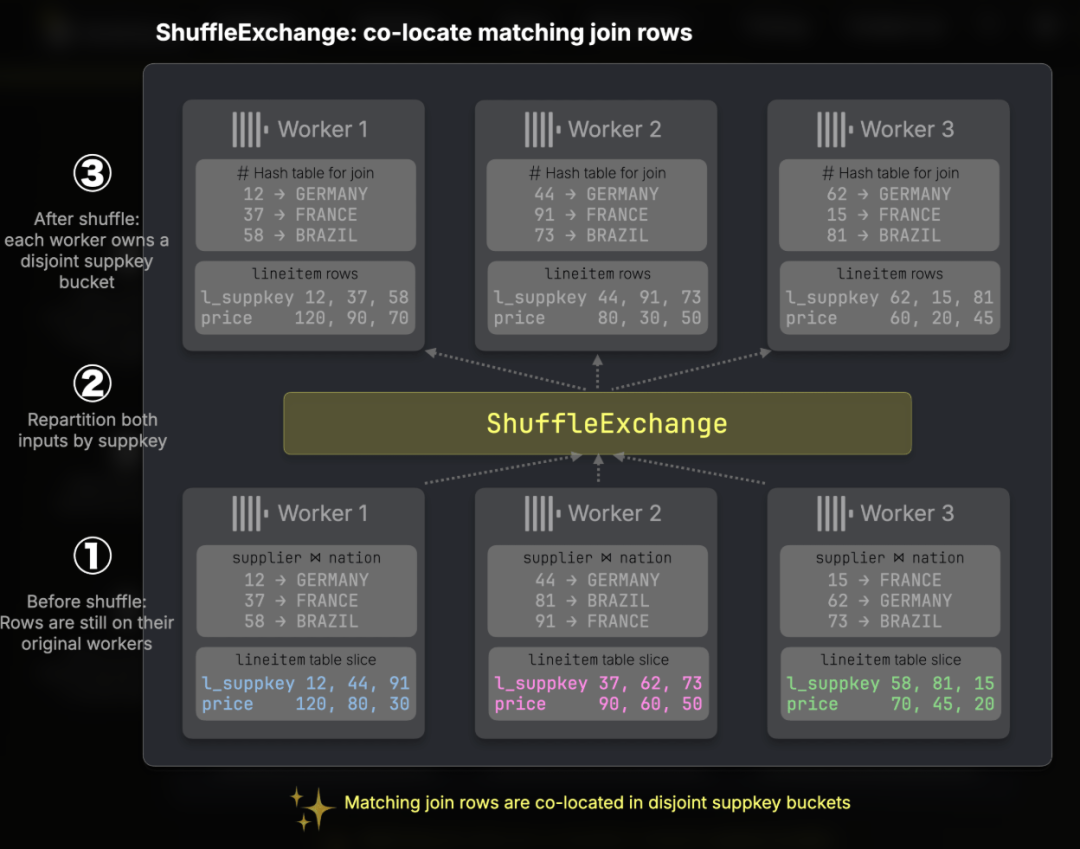

...然后连接的两侧都根据 supplier 键进行重新分区：lineitem 表依据 l_suppkey，而扩展后的 supplier ⋈ nation 行则依据 s_suppkey。
经过混洗后，每个 worker 都拥有一个不相交的 supplier 键桶，其中包含来自两侧的匹配行，并且步骤 1 中经过扩展的 supplier ⋈ nation 行成为构建侧（build side）。
移除先前瓶颈：无需完整构建侧副本
此前，每个节点都需要在内存中存储连接（join）的完整右侧。经过数据混洗（shuffle）后，每个工作节点（worker node）只拥有一个不相交的 supplier-key bucket，因此只需构建其负责部分的哈希表（hash table）。
步骤 3：在每个 supplier-key bucket 内进行本地连接
数据混洗后，每个工作节点都会拥有一个 supplier-key bucket。该 bucket 中包含了连接所需的两侧数据：匹配的 lineitem 行和经过连接处理的 supplier ⋈ nation 行。

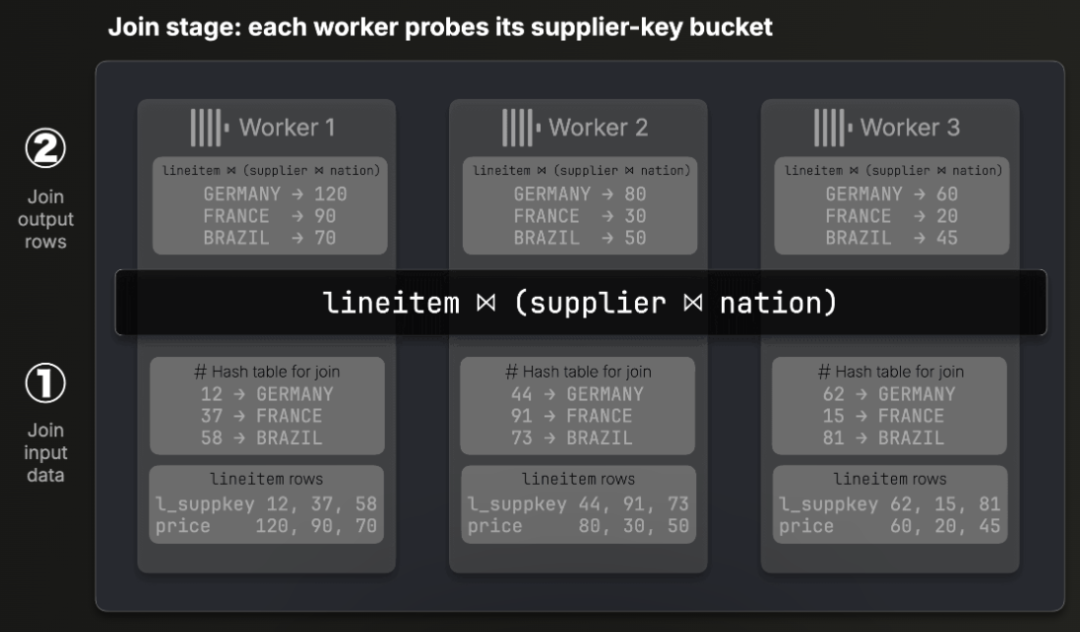

现在，每个工作节点都可以通过探测其桶内局部哈希表（hash table）来执行本地连接。这意味着无需任何工作节点存储完整的构建侧（build side）数据，也无需为此次连接进行额外的网络数据交换。
步骤 4：根据 GROUP BY 键进行数据混洗，以执行最终聚合

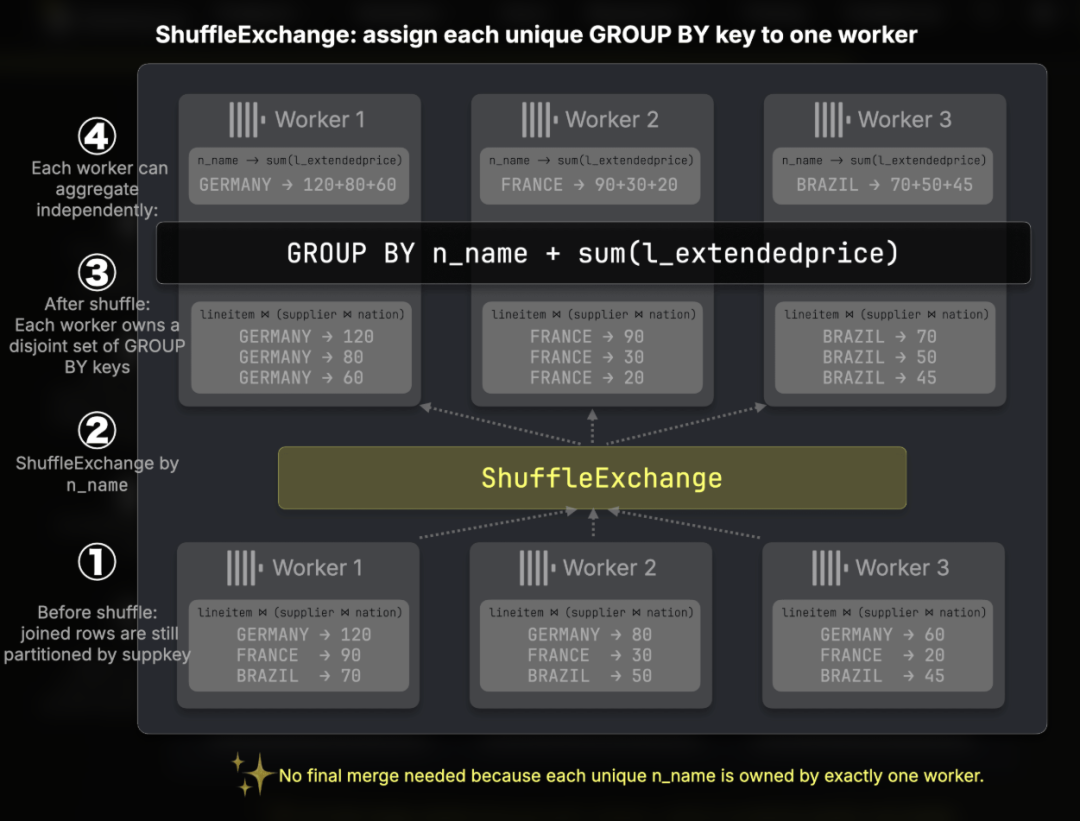

连接的输出仍然是按 supplier key 分区的，而非按 n_name 分区。因此，同一个国家（nation）可能会出现在多个工作节点上。ClickHouse 会根据 GROUP BY 键 n_name 重新混洗已连接的行，从而确保每个工作节点都拥有完整的数据组（group），并能够独立计算 sum(l_extendedprice)。
移除先前瓶颈：无需单节点最终聚合合并
此前，各个节点可以在本地生成部分数据组，但同一个 GROUP BY 键可能会出现在多个节点上，因此需要一个协调器（coordinator）来合并所有这些部分状态。在按 GROUP BY 键进行数据混洗后，每个工作节点都拥有完整的数据组，并可以在本地完成其键的最终聚合计算。
在本例中，n_name 只有 25 个不同的值，因此最终的合并操作会很小。但对于高基数（high-cardinality）的 GROUP BY 操作，通过分组键（grouping key）进行数据混洗，可以有效避免单协调器合并的瓶颈。我们将在文章末尾再次探讨这种规划上的权衡。
步骤 5：本地排序并收集最终结果

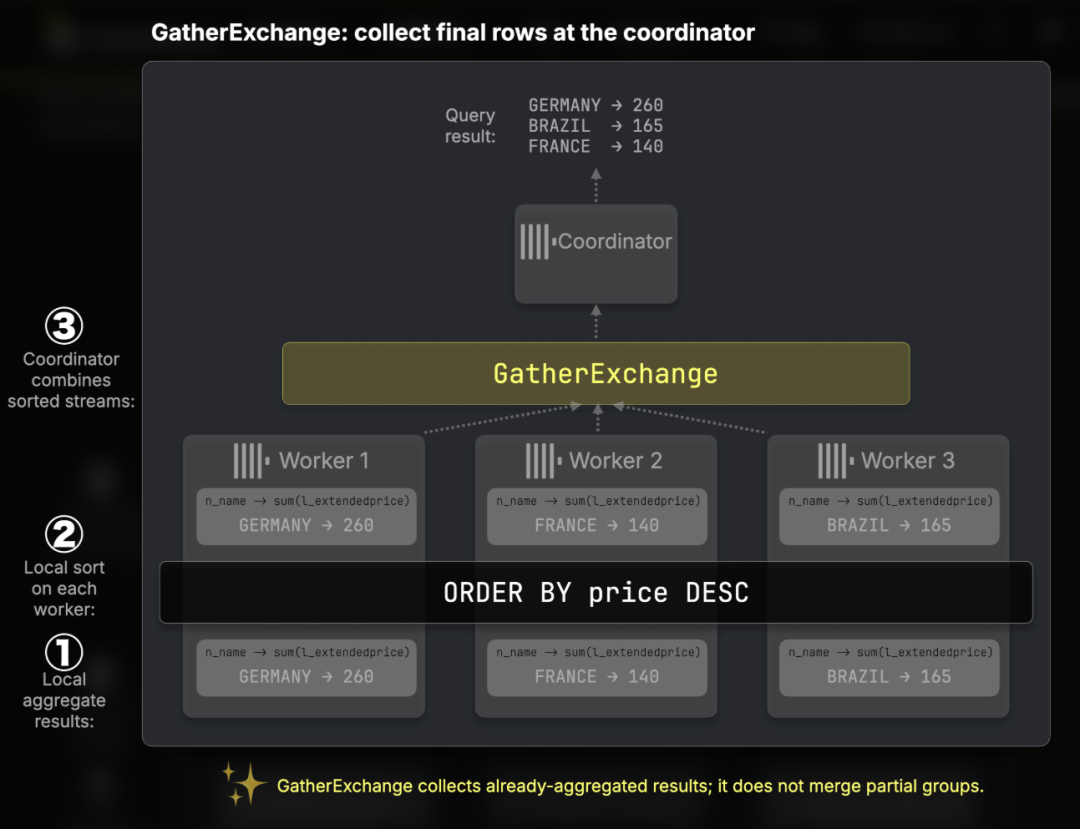

每个工作节点根据收入对其聚合后的结果进行排序。GatherExchange（第 3 行所示）负责在协调器处汇集所有工作节点已排序的结果，从而生成最终输出。
避免了之前的瓶颈：协调器 (coordinator) 只收集最终行
协调器 (coordinator) 仍然接收查询结果，但那些开销较大的工作已在各个工作节点 (worker) 上完成。它收集已排序、已聚合的行；它不负责合并大型部分组或构建大型连接哈希表。
上述示例展示了逻辑数据流向：数据在这里进行混洗 (shuffle)，在那里进行广播 (broadcast)，最后进行汇聚 (gather)。而在底层，ClickHouse Cloud 需要一个传输层 (transport layer)，能够高效地在工作节点之间移动这些中间数据块 (intermediate blocks)。
数据如何在阶段之间移动？
数据交换 (exchanges) 有两种数据传输方式。
默认方式是流式交换 (streaming exchange) 。工作节点使用自定义二进制协议 (custom binary protocol) 通过 TCP 直接将数据块发送给其他工作节点。数据一旦生成即开始传输：一个读取 lineitem 的工作节点可以立即开始将数据块发送到 ShuffleExchange，而接收工作节点无需等待全部输入，即可开始消费这些数据。换句话说，数据交换是管道化 (pipelined) 的，而非"先一次性写入所有数据，再一次性读取所有数据"的模式。
第二种模式是持久化交换 (persisted exchange)。ClickHouse 不会直接在工作节点之间发送中间数据块，而是将它们写入共享对象存储 (shared object storage)。这对于未来的故障恢复 (fault recovery) 以及当查询超出集群内存限制时，将中间结果溢写 (spilling) 到存储非常有用。
流式交换 (streaming exchange) 针对快速交互式查询 (interactive queries) 进行了优化，并作为默认设置。如果一个工作节点发生故障，查询将失败，客户端会重试。对于此类工作负载，重新运行查询通常比对每一次数据交换进行检查点 (checkpointing) 操作的成本更低。
为何 ClickHouse Cloud 能实现这一点
多阶段分布式执行 (Multi-stage distributed execution) 依赖于工作节点的可互换性 (interchangeable)。一个阶段只有在工作节点能够访问其所需数据和元数据 (metadata) 的情况下，才能在该工作节点上运行。

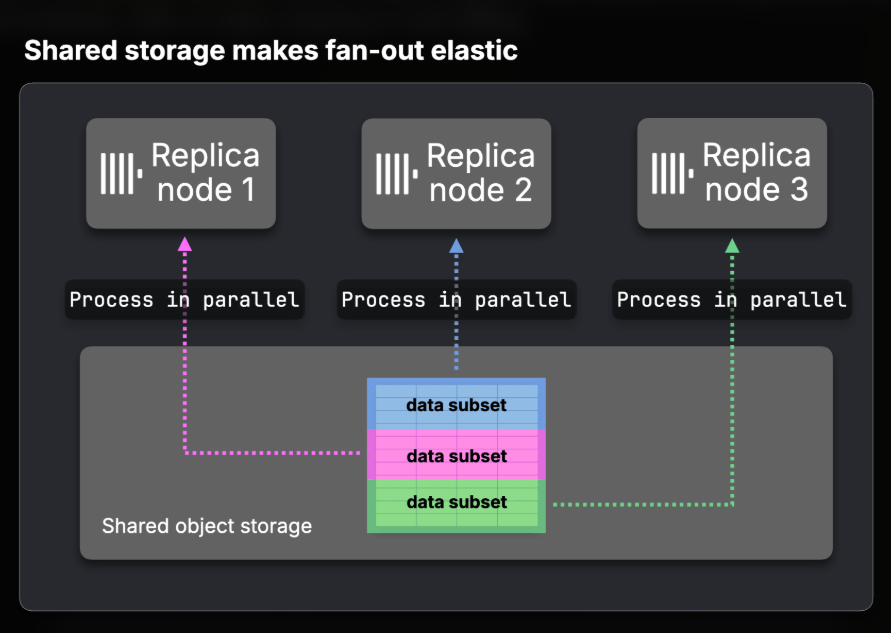

共享存储使得工作节点可互换
ClickHouse Cloud 已具备这一基础。表数据存储在共享对象存储 (shared object storage) 中，并且每个节点都能访问读取数据所需的元数据。因此，协调器可以在集群中动态分配各个阶段：任何工作节点都可以扫描表数据、接收经过混洗的行、构建其负责的哈希表部分、聚合其分配的分组，或对其本地结果进行排序。
数据混洗 (Shuffle) 提升了内存利用率
这也提升了内存利用率。当 ShuffleExchange 将一个大型连接任务分区到 8 个工作节点时，每个工作节点大约接收 1/8 的行数据，并构建约 1/8 的哈希表。这意味着原本在单个节点上需要 16 GiB 内存的连接，现在可以在 8 个节点上，每个工作节点仅使用约 2 GiB 内存。
共享存储可避免部分广播
共享存储还为未来的优化创造了可能性。对于小型表，工作节点甚至无需通过网络接收广播；它可以直接从对象存储读取表数据，并将其保留在本地 SSD 缓存中以供后续读取。这种方式对于 nation 或 supplier 等维度表特别有用，因为本地缓存读取的成本可能低于通过交换层广播表的成本。
迈向无状态工作节点
我们的长期目标是实现完全无状态的工作节点：这些节点能够按需启动，承接查询任务，从共享存储中读取所需数据，并在任务完成后自动消失。整个过程无需固定的所有权或手动数据放置。多阶段分布式执行正是迈向这一模式的关键一步。
单节点查询表现如何？
ClickHouse 的单节点执行路径保持不变。列式 MergeTree 存储、向量化执行和高效的流水线并行仍然是其查询性能的基石。
多阶段分布式执行是一种额外的、可选的执行路径，专为那些能从多节点扩展中获益的查询而设计。它扩展了 ClickHouse 的执行模型，但并不会取代原有的单节点引擎。
多阶段分布式查询执行的 TPC-H 基准测试结果
TPC-H 是业界标准的分析查询处理基准测试。它包含 22 个查询，涵盖 8 张表，从简单的扫描到复杂的多表连接，旨在模拟真实的决策支持工作负载。
我们以 100 倍规模因子（约 100GB 数据）运行了此基准测试，各表行数如下：
• lineitem (600M 行)
• orders (150M)
• partsupp (80M)
• part (20M)
• supplier (1M)
• nation (25)
我们在 ClickHouse Cloud 预发布环境的机器上运行了此基准测试，机器配置为 ARM (Graviton) 架构，8 核，32 GB 内存。我们使用的是 ClickHouse 的 SharedMergeTree 存储引擎和服务器版本 26.2.1.261。
下表展示了在 1 个节点（作为基线）和采用多阶段分布式查询执行的 8 个节点上运行各项查询的结果。我们对每个查询运行三次，并取其中表现最佳的时间。
| 查询 | 1 节点 | 8 节点 | 加速比 | 备注 |
|---|---|---|---|---|
| Q01 | 14.36s | 1.94s | 7.4x | 全表扫描 + 聚合，近线性扩展 |
| Q02 | 1.33s | 2.31s | 0.6x | 运行时过滤器尚未完全支持 |
| Q03 | 3.67s | 1.27s | 2.9x | 3 表连接 |
| Q04 | 3.13s | 0.74s | 4.2x | EXISTS 子查询作为连接 |
| Q05 | 6.16s | 2.31s | 2.7x | 6 表连接 |
| Q06 | 0.65s | 0.16s | 4.1x | 单表扫描 |
| Q07 | 3.21s | 1.24s | 2.6x | 6 表连接 |
| Q08 | 5.61s | 2.65s | 2.1x | 8 表连接 |
| Q09 | 15.42s | 4.60s | 3.4x | 6 表连接 |
| Q10 | 5.90s | 2.39s | 2.5x | 4 表连接 |
| Q11 | 1.04s | 0.58s | 1.8x | 3 表连接 |
| Q12 | 2.45s | 0.81s | 3.0x | 2 表连接 |
| Q13 | 5.18s | 1.56s | 3.3x | 2 表连接，两级聚合 |
| Q14 | 0.49s | 0.21s | 2.3x | 2 表连接 |
| Q15 | 0.07s | 0.07s | 1.0x | 已足够快 |
| Q16 | 1.12s | 0.58s | 1.9x | 3 表连接 |
| Q17 | 5.99s | 2.88s | 2.1x | 2 表连接 + 子查询 |
| Q18 | 16.07s | 16.32s | 1.0x | EXISTS 子查询未被基于规则的规划器分布式执行 |
| Q19 | 8.09s | 1.78s | 4.5x | 2 表连接 |
| Q20 | 1.54s | 1.10s | 1.4x | 4 表连接 |
| Q21 | 14.83s | 8.77s | 1.7x | 包含 EXISTS/NOT EXISTS 的 4 表连接 |
| Q22 | 1.31s | 0.38s | 3.4x | 2 表连接 |
| 总计 | 117.6s | 54.7s | 2.1x |
Q02 为何变慢？
分布式模式下尚未完全支持某些单节点优化，例如运行时过滤器 (runtime filters，特别是 Bloom filter 在连接操作中的谓词下推)。Q02 的性能因此出现下降。
哪些场景扩展性良好？
扫描密集型查询实现了近线性扩展。
Q01 (6 亿行数据的全表扫描 + 聚合) 在 8 节点上实现了 7.4 倍的加速。
这类任务几乎完全是读取和聚合操作，其工作量可以均匀地分配到各个工作节点上，同时保持最小的数据交换开销。
多表连接查询也实现了良好的扩展性 (2-5 倍)。
Q19 (4.5x), Q04 (4.2x), Q06 (4.1x), Q09 (3.4x), Q22 (3.4x), Q13 (3.3x), Q12 (3.0x), Q03 (2.9x)。
对于这些查询，虽然存在显著的数据混洗开销（因为每一次数据交换都涉及数据序列化、网络传输和反序列化），但与并行化的连接计算相比，其占比相对较小。
哪些方面可以采用更智能的执行计划？
基于规则的策略对大多数查询都适用，但仍有部分执行计划并非最优。
对于 Q08，系统对连接操作的两侧都进行了数据混洗，但其中一侧在过滤后仅有 134K 行数据。如果采用广播 (broadcast) 方式，则可以避免对 6 亿行数据进行不必要的重新混洗。
Q18 的 EXISTS 子查询限制了并行性。像 supplier (1M 行) 这样的小表会通过网络进行混洗，尽管每个工作进程都能直接从共享对象存储中读取它们。
这些限制并非执行引擎的根本性问题。引擎能够执行任何给定的计划，关键在于为其提供哪种计划。
后续展望
我们正在开发一个用于多阶段分布式查询执行 (Multi-stage distributed query execution) 的基于成本的优化器 (Cost-based optimizer)，预计这将进一步提升查询性能。
其中一个重要方向是自动选择合适的聚合策略。某些查询通过按 GROUP BY 键进行数据混洗，从而确保每个工作进程负责完整的组，这种方式能带来更好的性能；而另一些查询则更适合采用局部部分聚合 (local partial aggregation) 策略，随后进行最终合并 (final merge)。基于成本的优化器能够根据基数 (cardinality)、数据大小和集群拓扑结构在这两种策略之间做出最佳选择。
敬请期待后续文章。
