让 Claude Code 直接操刀画原理图和 PCB：VSCode 插件接外部 API 全流程

先说结论：装好 VSCode 里的 Claude Code 扩展，把模型请求指向你自己的外部 API，再让它通过一座「桥」直接连上立创EDA，AI 就能在编辑器里帮你放器件、连网络、跑 DRC。整套链路我跑通了，下面按顺序拆给你看，5 分钟能照着配完。

这篇讲清三件事：VSCode 里怎么用 Claude Code 并接外部 API；easyeda-api 这个技能怎么配、怎么调用立创EDA 的 API Gateway；以及让 AI 画原理图、PCB 时手上有哪些技能可用、哪些坑必须绕开。

一句话丢给 AI：「在原理图上放一颗 STM32H753，坐标 3000,3000」。它做的事其实是这样一段调用：

javascript 复制代码

// ① 先搜器件库拿到器件对象
var devices = await eda.LIB_Device.getByLcscIds(["C15849"]);
// ② 一步放到画布上
var comp = await eda.sch_PrimitiveComponent.create(
  devices[0], 3000, 3000
);

这段代码不是在你本机跑的，而是被送进了正在运行的立创EDA 编辑器里执行。器件应声出现在画布上。要让这一幕发生，得先把两条路修通：一条是 VSCode 到外部大模型，另一条是 AI 到立创EDA。先修第一条。

第一条路：VSCode 里的 Claude Code 接外部 API

Claude Code 有官方的 VSCode 扩展，在插件市场搜 Claude Code 装上即可，要求 VSCode 1.98.0 以上。它提供原生图形界面：改动实时以 diff 展示、可先审阅 AI 的计划再决定是否接受、能 @ 引用文件的指定行、多会话开在不同标签页。装完首次打开会让你登录 Claude 账号------注意，用官方付费订阅账号时是不需要 API Key 的。

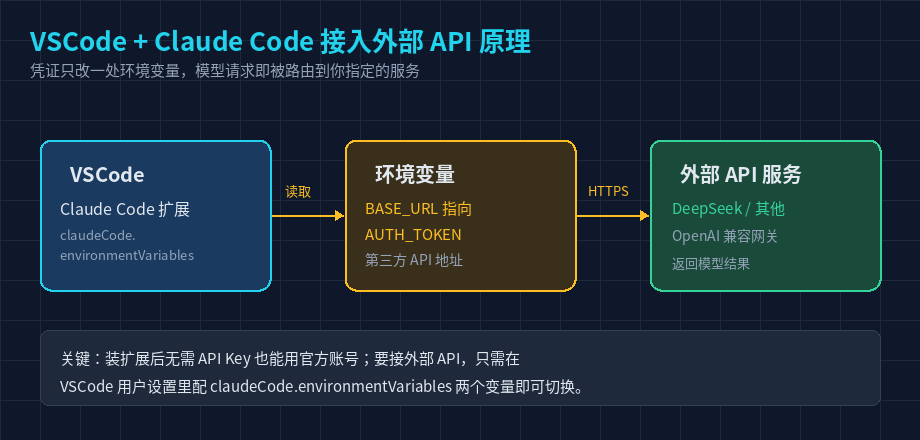

但我们的目标是接外部 API（比如自建网关或第三方兼容服务），把请求路由到自己指定的地方。原理很简单：Claude Code 认两个环境变量，一个指地址、一个给凭证。

变量	作用	凭证走哪个请求头
ANTHROPIC_BASE_URL	外部 API 的地址	---
ANTHROPIC_AUTH_TOKEN	Bearer 令牌方式的凭证	Authorization: Bearer
ANTHROPIC_API_KEY	Key 方式的凭证	x-api-key

关键在于：VSCode 扩展有自己的凭证检查，它读的是 VSCode 用户设置里的 claudeCode.environmentVariables，而不是 shell 里的 export，也不是 ~/.claude/settings.json。这是最容易踩空的地方------你在终端 export 了半天，扩展照样走官方登录。

正确做法：VSCode 里执行命令 Preferences: Open User Settings (JSON)，加上这段：

json 复制代码

"claudeCode.environmentVariables": [
  { "name": "ANTHROPIC_BASE_URL", "value": "https://你的网关地址" },
  { "name": "ANTHROPIC_AUTH_TOKEN", "value": "你的令牌" }
]

不确定该用哪个变量？先用 ANTHROPIC_AUTH_TOKEN。如果验证时返回 401，说明网关认的是 x-api-key，换成 ANTHROPIC_API_KEY 再试。想在配置前先确认地址和凭证没问题，可以直接 curl 打一枪试探：

bash 复制代码

curl -X POST "$ANTHROPIC_BASE_URL/v1/messages" \
  -H "Authorization: Bearer $ANTHROPIC_AUTH_TOKEN" \
  -H "anthropic-version: 2023-06-01" \
  -H "content-type: application/json" \
  -d '{"model":"...","max_tokens":1,"messages":[{"role":"user","content":"hi"}]}'

配好后在 Claude Code 里跑 /status，能看到当前用的 base URL 和凭证来源。到这一步，第一条路就通了。

第二条路：easyeda-api 技能连上立创EDA

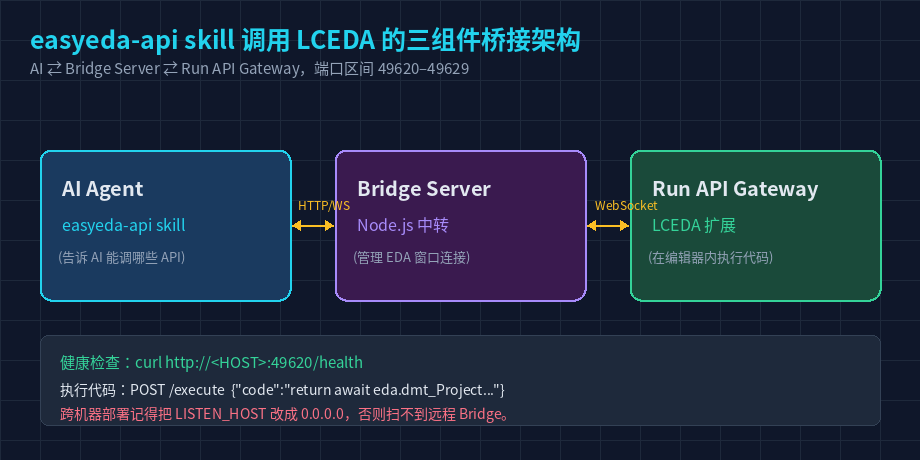

模型能跑了，但它怎么把代码送进立创EDA？答案是官方那套桥接架构。这里有三个组件，缺一不可：

组件	位置	干什么
Run API Gateway	立创EDA 扩展	在编辑器内接收代码并执行、返回结果
Bridge Server	任一有 Node.js 的机器	WebSocket 中转，管理 EDA 窗口连接
easyeda-api skill	AI Agent 端	API 类型定义，告诉 AI 能调哪些函数

数据流是：AI 通过 HTTP/WS 发给 Bridge Server，Bridge 再用 WebSocket 转给立创EDA 里的 Run API Gateway 执行。端口区间固定 49620--49629，Bridge 启动时自动挑第一个可用端口。

配置分四步。第一步，在立创EDA 专业版的扩展管理器里搜索安装 Run API Gateway（v1.0.5 以上） 和 easyeda-api-skill。

第二步，部署 Bridge Server。它藏在官方仓库里：

bash 复制代码

git clone --depth=1 https://github.com/easyeda/easyeda-api-skill.git
cd easyeda-api-skill && npm install
node scripts/bridge-server.mjs &

第三步是最关键的坑：如果 Bridge Server 和立创EDA 不在同一台机器（比如一个跑在虚拟机、一个跑在 Windows），Bridge 默认只监听 127.0.0.1，Run API Gateway 扫描端口时根本发现不了它。改掉它：

javascript 复制代码

// scripts/bridge-server.mjs
const LISTEN_HOST = '0.0.0.0';  // 原来是 '127.0.0.1'

第四步，验证与连接。先看桥活着没：

bash 复制代码

curl http://<HOST>:49620/health
# {"service":"easyeda-bridge","status":"ok","edaConnected":false,...}

然后 Run API Gateway 扩展会自动扫描端口连上桥，edaConnected 变 true 就通了。如果自动发现失败，去扩展的「配置」标签页手动填 Bridge 地址即可。连通后，一条 curl 就能让 AI 在编辑器里干活：

bash 复制代码

curl -X POST http://<HOST>:49620/execute \
  -H "Content-Type: application/json" \
  -d '{"code":"return await eda.dmt_Project.getCurrentProjectInfo();"}'

至此，前面那段放 STM32H753 的代码就能真正落到画布上了。

画原理图、PCB，手上有哪些技能可用

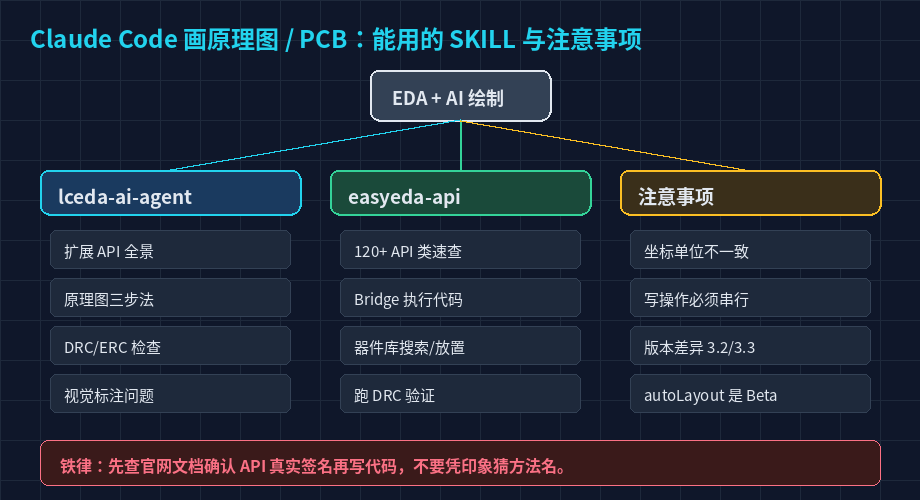

两条路都通了，AI 具体能调什么、要注意什么，一张图先收进脑子：

lceda-ai-agent 这个技能覆盖了扩展 API 的全景，最实用的是原理图三步法。第一步 AI 端生成标准网表 JSON（含器件的 LCSC 编号、位号、器件类型、坐标）；第二步用「先搜库拿对象、再 create 一步到位」的新版写法把器件放上去；第三步调用布局与布线的 Beta 接口做初步排布。检查环节它给了三级体系：官方 DRC 管物理规则（间距、差分对、等长网络、丝印重叠），AI 语义检查管官方查不出的东西（比如去耦电容够不够、CAN 总线两端有没有 120Ω 终端电阻、晶振负载电容匹不匹配），最后用画布上的视觉标注把问题位置红黄蓝标出来，双击就能跳过去。

easyeda-api 这个技能是 API 的字典------120 多个类、62 个枚举、70 个接口全在里面，还带着能直接执行代码的 Bridge。放器件、搜器件库、跑 DRC、查工程信息，都是从这里查签名、发指令。

两者配合的分工很清楚：

场景	主要靠
查 API 怎么调、发执行指令	easyeda-api
绘制流程、检查体系、集成模式	lceda-ai-agent
官方规则检查	eda.sch_Drc / eda.pcb_Drc
官方查不出的电气语义	AI 语义检查

这些坑，我替你踩过了

坐标单位不一致：原理图和符号画布的单位是 0.01 英寸，PCB 和封装画布是 mil。跨画布操作不转换，器件必然放歪。这是元件错位最常见的原因。

写操作必须串行：批量放器件时别用 Promise.all 并发，create 内部有全局递增 ID，并发会乱。老老实实用 for...of 一个个 await。

版本差异要命 ：立创EDA 3.2.149（旧版）里 create() 是同步的，加 await 会静默失败------不报错、不放器件、控制台也没输出，极难排查；搜索模块是小写 eda.lib_Device。3.3 以上版本 create() 变异步要加 await，模块名是大写 eda.LIB_Device。动手前先确认自己装的是哪个版本。

autoLayout / autoRouting 是 Beta：行为可能变，别用在正式生产，人工微调还是省不掉。

一条铁律压轴 ：任何 API 参数，先去官网文档 prodocs.lceda.cn/cn/api/guide/ 确认真实签名，不要凭印象猜方法名。这条是被现实教训过的------猜出来的 API 名十有八九是错的，白白浪费一整轮调试。官方文档站是 VitePress 单页应用，curl 抓取时路径要带 .html 后缀，不能用结尾斜杠。

收尾

整条链路其实就两句话：VSCode 用 claudeCode.environmentVariables 把 Claude Code 指向外部 API；再用 Run API Gateway + Bridge Server + easyeda-api 三件套把 AI 接进立创EDA。前者解决「用谁的脑子」，后者解决「手伸进哪」。器件放置、网络连接、DRC 检查、问题标注，之后就是 AI 在编辑器里替你动手了。

顺带一句，立创EDA 官方也开了「AI 扩展插件训练营」，从环境搭建到数据手册助手完整案例都有录播。
