字符识别视觉检测设备（OCR视觉检测）完整介绍

一、设备定义

字符识别视觉检测设备，是以工业光学成像+工业OCR字符识别算法（传统模板匹配+AI深度学习OCR） 为核心的自动化视觉设备，专门识别、校验产品表面刻印、印刷、激光雕刻、喷码、丝印、镭雕文字/数字/条码/二维码/LOGO；同时判定字符有无、对错、偏移、模糊、漏印、错字、缺墨、重影、字符歪斜、批次码不匹配等缺陷，常集成在产线实现在线100%全检。

行业俗称：视觉OCR检测、喷码字符检测仪、批号视觉校验机、二维码读码复检一体机。

二、整套设备硬件组成

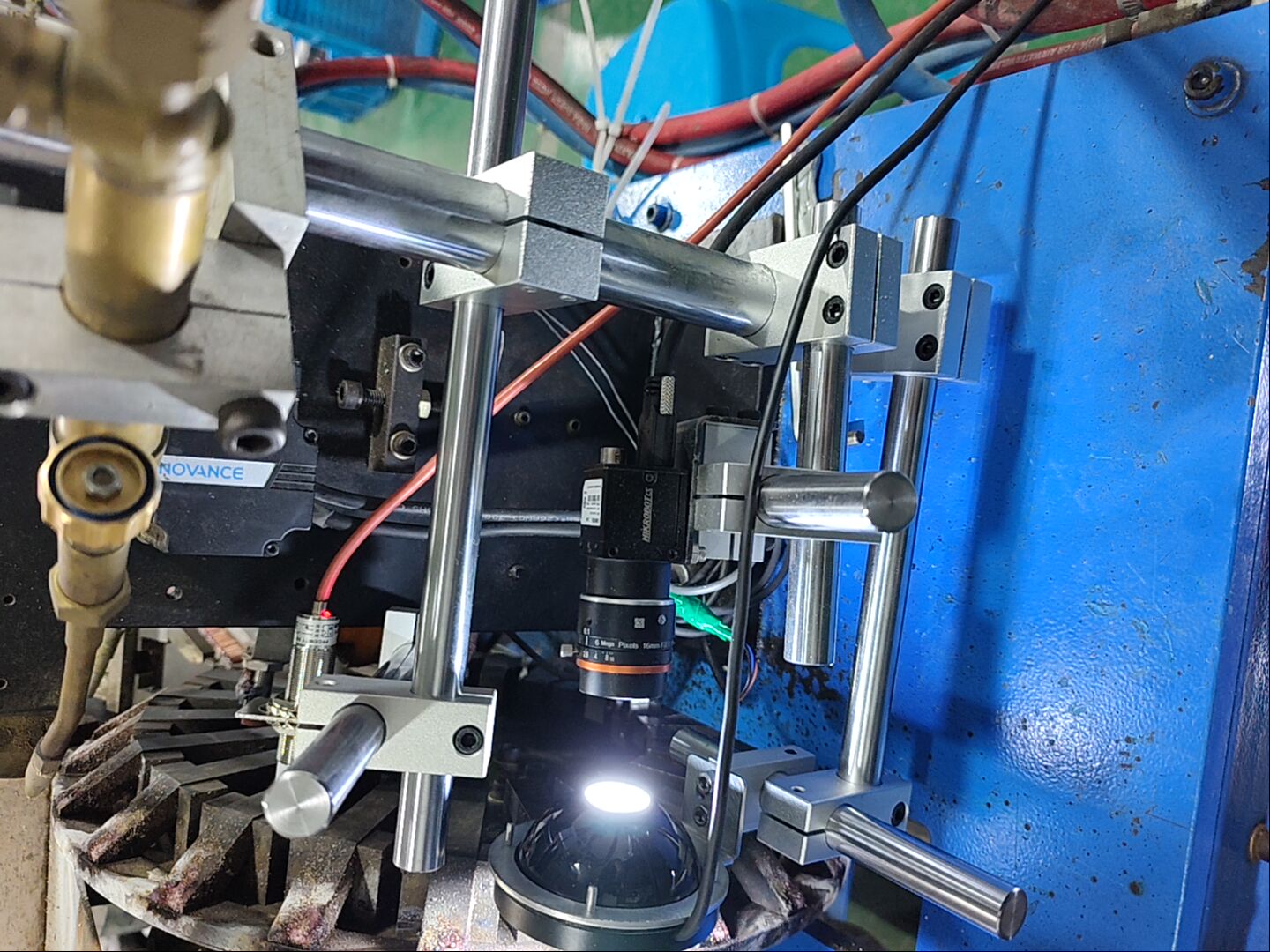

1. 光学成像单元（决定字符清晰度）

• 工业面阵/线扫相机、远心镜头、高分辨率微距镜头；

• 专用光源：环形低角度光、同轴光、条形光源、偏振光、环形无影光；应对金属镭雕、塑料喷码、深色壳体、反光曲面、透明薄膜等难读字符；

• 辅助：红外光源（隐形喷码、深色低对比度字符）。

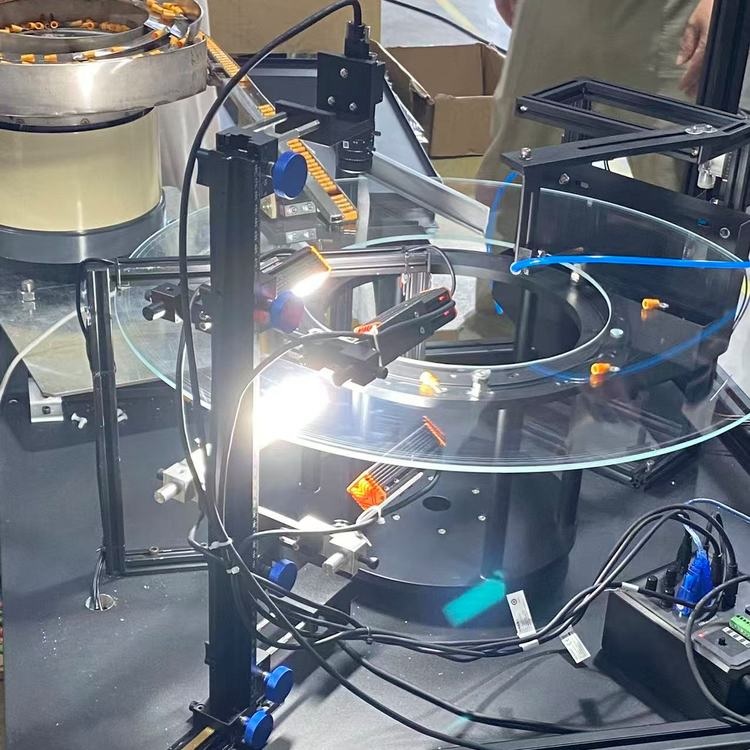

2. 输送定位机构

皮带流水线、转盘工装、治具定位、纠偏机、真空吸附；保证每次字符区域成像位置稳定。

3. 分拣执行机构

气缸剔除、分流输送带、报警灯；识别字符错误/缺失自动分流不良品。

4. 边缘运算单元

工业工控机/边缘AI盒子；AI-OCR需搭载GPU，本地实时识别，毫秒级输出结果。

5. 人机交互与数据终端

触控显示屏、缺陷图库、报表存储、数据接口对接MES/ERP。

三、软件核心功能模块

1. 工业OCR识别模块

• 传统模板OCR：适合固定字体、固定位置标准字符，调试简单；

• AI深度学习OCR：可识别变形、模糊、磨损、字体不统一、曲面倾斜字符，容错率极高。

识别内容：数字、中英文、批号、生产日期、有效期、序列号SN、型号料号、LOGO、二维码、一维码、DataMatrix码。

2. 字符缺陷检测功能

自动判定以下不良：

1. 缺失类：漏印字符、缺数字、无喷码、LOGO缺失；

2. 错误类：批号错印、型号混料、生产日期打错、字符颠倒；

3. 外观不良：字体模糊、重影、断墨、划痕遮挡、脏污覆盖、字符歪斜偏移、深浅不一、溢墨、激光雕刻浅印看不清；

4. 合规校验：一物一码绑定、批次匹配、内外包装码一致性校验。

5. 数据管理与对接

• 识别记录、不良图片自动存档；

• 统计错码率、漏印率、小时产量；

• 支持RS485、TCP/IP对接MES，实现产品序列号全流程追溯；

• 重复码、过期码、非法码自动报警拦截。

四、设备完整工作流程

1. 产品流入检测工位，光源打光消除反光、阴影；

2. 相机采集字符区域高清图像；

3. 软件定位字符区域，图像增强降噪；

4. OCR算法读取文字/码值，与系统预设标准批号、型号对比校验；

5. 判定OK/NG：

◦ OK：正常流入下道工序；

◦ NG：声光报警，自动剔除分流；

6. 保存图像与识别数据，同步上传工厂管理系统。

五、传统模板OCR VS AI深度学习OCR

传统模板匹配OCR

• 适用：平面、字体标准、位置固定、清晰度统一的喷码/丝印字符；

• 优点：成本低、运算快、调试简单；

• 短板：轻微倾斜、模糊、磨损、曲面、字体细微变化就识别失败，误报高。

AI工业OCR（主流新一代字符检测）

• 适用：镭雕金属、曲面壳体、磨损字符、字体多变、小批量多型号柔性产线；

• 优势：

1. 抗干扰：脏污、划痕、轻微模糊仍稳定识别；

2. 自适应倾斜、曲面形变，无需高精度工装定位；

3. 少量样本快速训练，切换新品几分钟完成；

4. 同时完成字符读取+外观缺陷一体化检测。

六、典型应用行业与检测场景

1. 3C电子行业

手机中框镭雕SN码、充电器型号、PCB丝印料号、连接器刻印字符、屏幕批号、包装盒喷码；

检测痛点：金属反光、微小镭雕字符、字体浅易看不清、型号混料。

2. 新能源锂电池

电芯壳体激光码、PACK模组序列号、盖板刻印型号、电池外包装生产日期；

管控要求：杜绝批次混淆、错码、无码电芯流入成品。

3. 汽车零部件

发动机壳体刻印编号、轮毂型号、塑胶零部件丝印LOGO、线束标签条码；金属深雕浅雕字符识别。

4. 医药包装（GMP强制校验）

药盒、药瓶喷印有效期、生产批号、追溯二维码；检测漏喷、错印、模糊码，保障药监合规。

5. 食品日化

饮料瓶、化妆品瓶身喷码日期、批次码；包装覆膜反光、曲面小字识别校验。

6. 五金、模具、紧固件

螺丝螺母激光刻印规格、钢材型材钢号、压铸零件型号字符识别。

7. 包装印刷彩盒

纸箱、彩盒丝印文字、防伪码、生产日期，检测套印偏移、缺字、错版。

七、设备核心产线赋能价值

1. 杜绝人工看错、漏看

人工长时间目视小字极易看错批号、混料，设备标准化识别，错检率远低于人工。

2. 实现全流程追溯，满足客户/监管合规

每一个产品序列号自动读取存储，出现质量问题可精准追溯生产时间、机台、批次。

3. 前置拦截错码不良，减少批量返工

在喷码/镭雕工序后立即检测，避免大量错码产品完成组装后整体报废，大幅降低返工成本。

4. 适配自动化流水线，减少人工复检工位

替代2~4名专门核对批号、扫码的员工，24小时连续稳定运行。

5. 数据化管控喷码/镭雕设备状态

系统统计模糊、漏印不良频次，快速定位喷码机缺墨、激光功率不足、工装偏移等设备故障。

八、两种主流设备机型

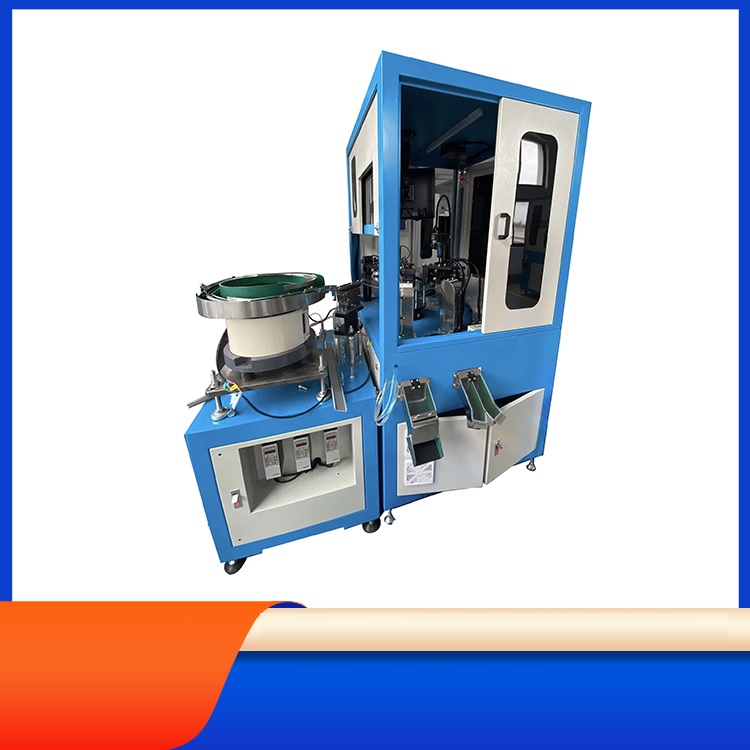

1. 在线式字符视觉检测机

直接串联流水线，高速连续检测，适配大批量量产（锂电、3C、食品包装），速度可达数百至上千件/分钟。

2. 台式离线字符检测仪

桌面小型设备，人工放料抽检，适合实验室、样品检验、小批量零部件，投入成本更低。

九、选型关键参数

1. 识别精度：最小识别字符高度0.3~3mm，根据产品小字尺寸选择镜头；

2. 成像方案：平面产品2D标准成像；曲面、反光金属搭配环形同轴光源；

3. 算法类型：大批量标准字符选传统OCR；镭雕、曲面、模糊字符选AI-OCR；

4. 拓展功能：是否需要同时检测外观缺陷（划痕、脏污）、对接MES、自动剔除机构；

5. 读码兼容：是否支持一维码、二维码、DataMatrix、防伪码同步读取校验。

十、发展趋势

1. AI-OCR成为标配，替代传统模板匹配，适配复杂工业场景；

2. 字符识别+外观缺陷一体化视觉设备，一台设备同时检字符、划痕、脏污；

3. 多光谱光源融合，深色、隐形、低对比度喷码识别能力大幅提升；

4. 设备深度联动喷码机、激光打标机，出现批量错码时自动联动打标设备停机预警。
