做对讲、录音、会议、IPC 设备的硬件工程师，基本都被回音啸叫、环境杂音、多主板接口不兼容、反复改固件 四大问题困扰。本文基于 AU-60 官方规格书完整拆解，从核心算法、硬件接口、10 套标准化接线方案、选型对比、落地场景五大维度全面解析，一款集成 USB 声卡 + AI 降噪 + 100dB AEC + 双麦波束的邮票孔 DSP 模组，大幅降低音频整机 BOM 与研发周期。 关键词：语音模组；DSP 音频；USB 免驱声卡；AI ENC 降噪；AEC 回声消除；BF 波束拾音；嵌入式音频；IPC 拾音
一、行业普遍音频开发痛点
- 接口割裂，多产品线重复开发 传统语音模组仅支持模拟或仅支持 I2S，做 USB 录音设备、Linux 嵌入式、传统对讲需要三套硬件方案，原理图、PCB、固件全部分开维护，人力成本翻倍。
- 声学算法调试成本极高 单独搭降噪、回声、波束阵列需要多颗 CODEC + 外置 DSP，外围运放、滤波、分压电路繁杂；喇叭近距大音量极易啸叫，嘈杂车间、户外拾音底噪严重。
- 固件迭代频繁，调参效率低 常规模组修改拾音距离、降噪等级必须重新烧录固件，样机调试、多场景适配耗时漫长。
- 大功率功放适配门槛高 多数 AEC 参考输入耐压低，外接大功率功放必须复杂阻容分压，容易出现音频削顶、失真。
AU-60 作为全新一代全集成 DSP 语音模组，打通USB、模拟、I2S三大音频链路，内置全套声学算法与 ADC/DAC，硬件 + 软件双层可调参，一套硬件覆盖 90% 音频终端产品。
二、AU-60 模组基础硬件规格
1. 封装与电气基础

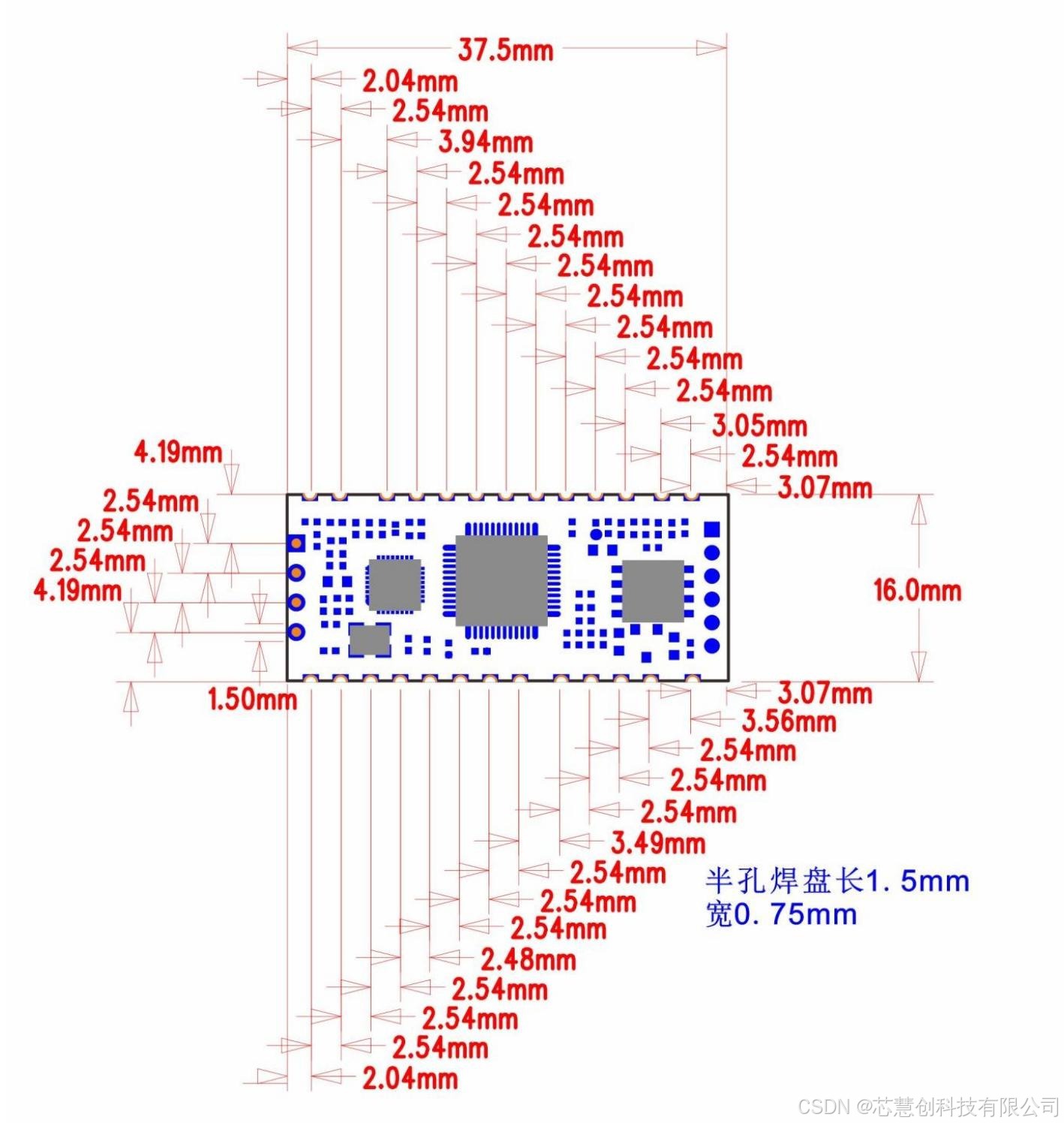

- 外形尺寸：37.5mm × 16mm，标准邮票半孔 SMT 贴片，半孔焊盘 1.5mm×0.75mm，可直接贴装主板，量产焊接稳定
- 供电方案：3.3V / 5V 双供电，支持同时上电；静态工作电流 65~80mA
- 工作温区：标准 - 20℃~70℃，更换主芯片可升级工业级 - 40℃~85℃
- 引脚总数：30 路完整邮票孔（区别 A-59F 26 脚，新增全套 USB 硬件端口）
- 信噪比：MICOUT/USPKOUT 双路模拟输出 SNR 达 105dB，同规格模组顶尖底噪控制

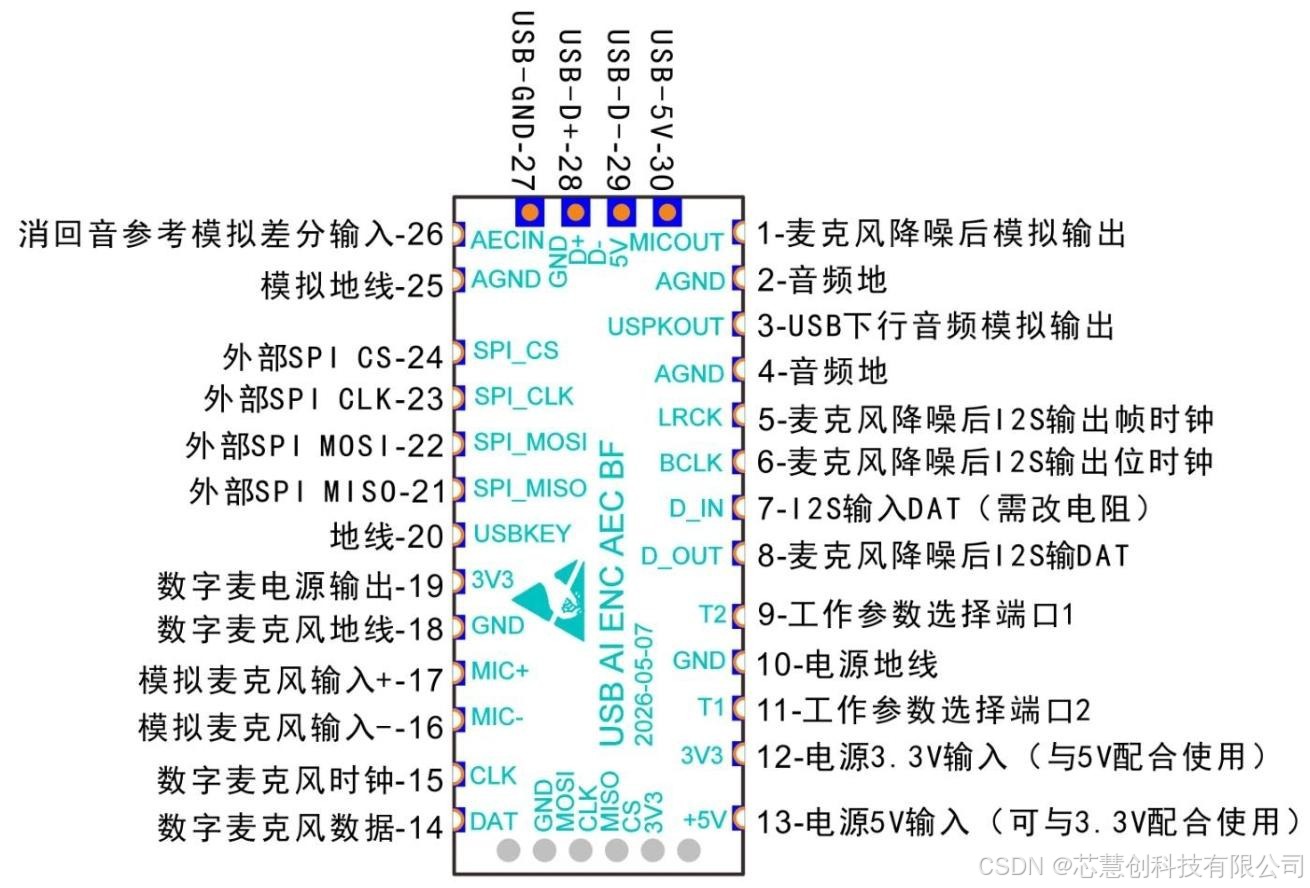

2. 全端口分类梳理（研发设计直接参考）
（1）独有 USB 音频通道（AU-60 核心差异化优势）
引脚 27~30：USB_GND、USB_D+、USB_D-、USB_5V，搭配 USBKEY 按键脚
- Windows/Android/Linux 全平台免驱声卡，无需开发底层驱动
- 三套固件输出模式自由切换： ① 默认：MIC 拾音输出 + USB 播放输出； ② 立体声双声道 USB 输出； ③ 双麦双通道独立拾音（翻译 / 录音设备专用）
- USBKEY 对地触发，可实现静音、录音启停、通话切换，适配直播、录音笔产品
（2）音频输入（双麦兼容）
- 模拟麦：MIC+、MIC - 差分输入，适配常规驻极体咪头；
- PDM 数字麦：DAT/CLK 输出 3.3V 麦供电（最大 30mA，建议外部独立供电避免 LDO 损坏）；
- AEC 消回音参考：单端 AECIN，输入阻抗 30KΩ，最高支持 6Vrms 大功率信号，功放输出端无需复杂分压。
（3）音频输出（模拟 + 数字双链路）
- 模拟双路独立输出： MICOUT（降噪拾音）、USPKOUT（USB 下行播放），输出幅值 1.07Vrms，阻抗 120Ω；
- I2S 数字音频：LRCK/BCLK/D_IN/D_OUT，16kHz 16bit 飞利浦主模式，拆板载 R1 电阻可实现收发独立，适配嵌入式 IPC、安卓主板。
（4）调试控制端口
- T1/T2 硬件档位引脚：默认高电平，对地 0Ω 电阻切换 4 档拾音距离，无需重烧固件；
- SPI 标准总线（CS/CLK/MOSI/MISO）：模组上电 2 秒就绪，外部 MCU 可实时读写寄存器，自定义降噪、波束、增益参数。
三、四大核心声学算法，解决行业音频顽疾
1. AI ENC 全域智能降噪（45~90dB 降噪深度）
内置人声识别 AI 模型，自动区分人声与干扰声源：风扇、空调、风噪、汽车鸣笛、金属撞击、麦克风拍打杂音全部过滤。
- 车间、户外、车载高噪环境拾音纯净，大幅降低语音识别误码；
- T1/T2 四档位同步切换降噪强度，安静室内 / 嘈杂户外一键适配。
2. 100dB 超强 AEC 全双工回声消除
支持最高 100dB 喇叭回音抑制，兼容 100ms 空间声音延迟，解决喇叭与麦克风近距离大音量自激、循环回音问题。 单端 AEC 高耐压设计，5W 以上功放输出可直接接入，简化外围阻容匹配电路。
3. BF 双麦波束定向拾音（两种工作模式）
搭配双 PDM 数字麦板（标准间距 6cm），固件切换两种拾音逻辑：

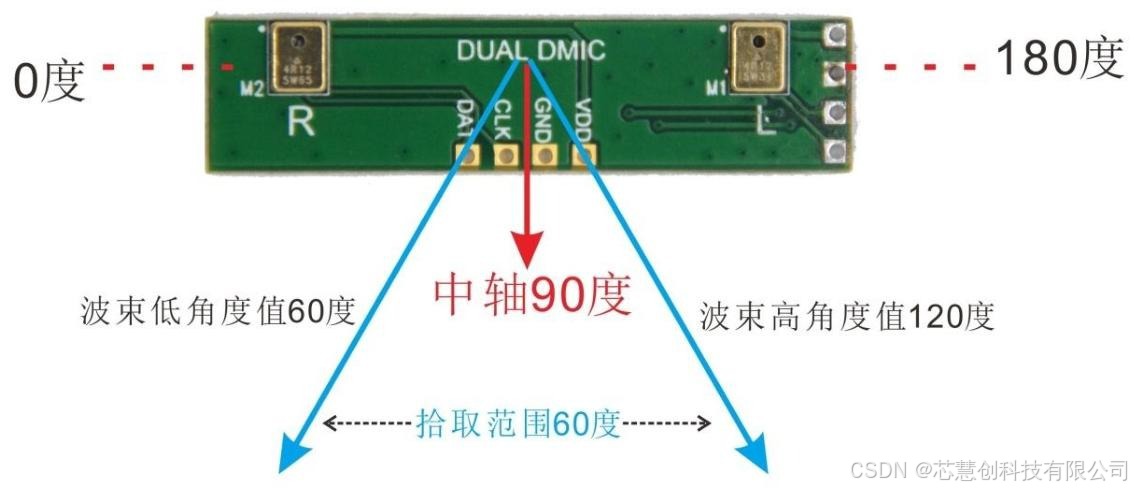

- 单波束单输出：中轴 90°，60° 定向收音，过滤前后侧无关杂音，会议、门禁通用；

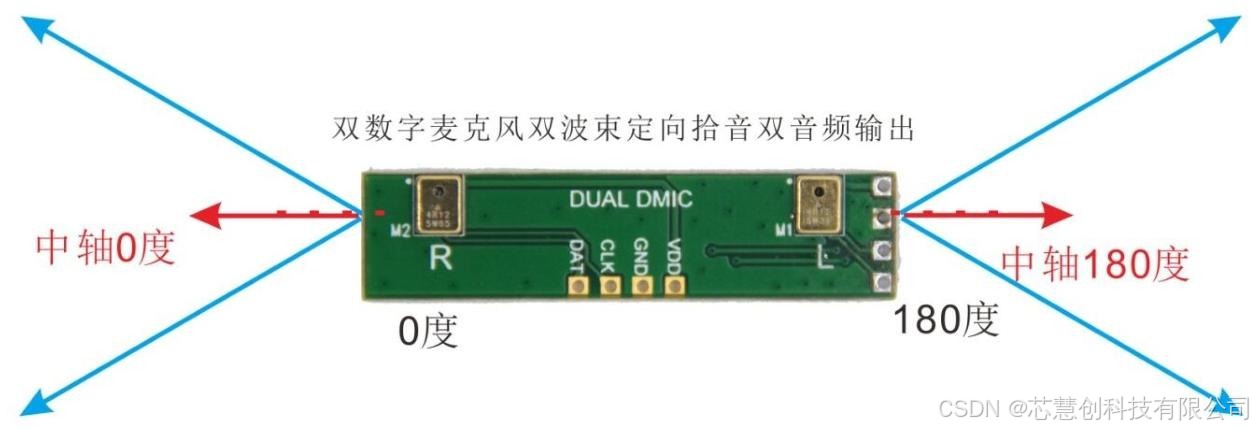

- 双波束双独立声道：左右麦分别 0°/180° 独立波束，两路音频完全隔离无串音，适配智能工牌、双通道翻译、双分区录音设备。
4. 内置 ADC/DAC，极简外围电路
模组集成完整模数、数模转换，客户主板无需额外外挂 CODEC，省去运放、滤波、分压元件，缩小 PCB 面积、降低整机 BOM 成本，缩短硬件设计周期。
四、10 套标准化硬件接线方案，覆盖全部产品形态
AU-60 根据麦克风类型、音频输出链路、是否使用 USB 划分 10 套成熟原理图方案，研发可直接复用，无需重新调试：

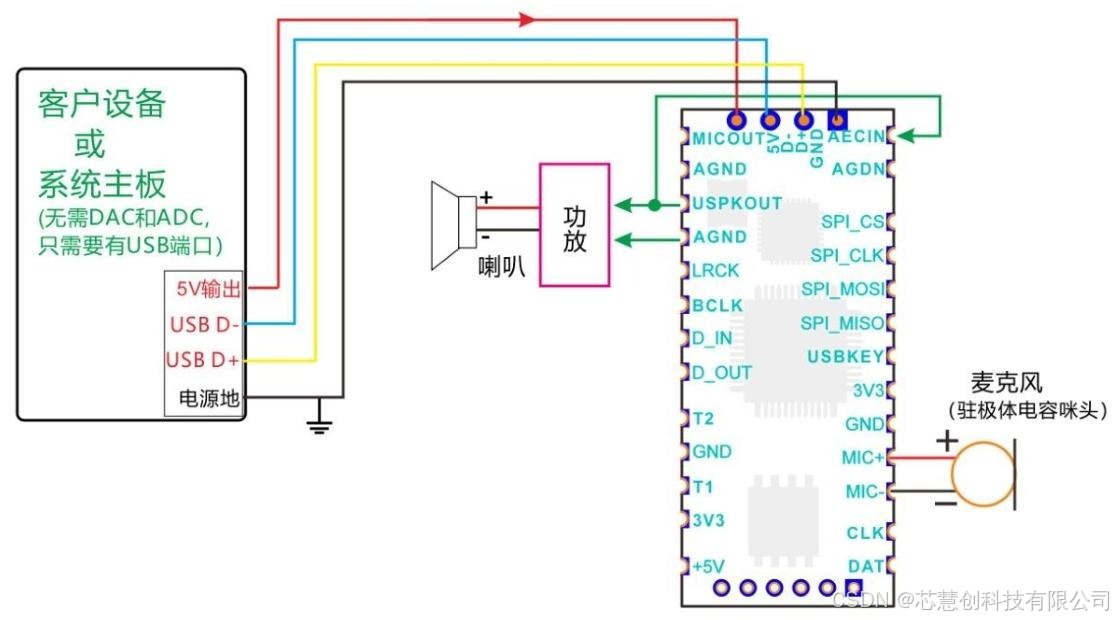

- 模式 1：单 / 双麦 + USB 免驱最简方案 仅接入 USB 即可工作，电脑录音、
直播麦克风、采访摄像机首选，模拟 / 数字麦二选一。 - 模式 2：单模拟麦 + 传统模拟对讲 适配老式门禁、自助终端模拟主板，AEC 参考分功放前端 / 后端两种接法。
- 模式 3：模拟麦 + I2S 数字输出 IPC 摄像头、Linux 嵌入式设备，数字传输隔绝 EMI 干扰。
- 模式 4：模拟麦 + 纯 I2S 收发（拆 R1 电阻） 无模拟音频主板专用，全数字音频链路，信噪比拉满。
- 模式 5：单数字麦 + 模拟输出 车载、小型监护设备，数字麦低底噪优势明显。
- 模式 6：单数字麦 + I2S 输出 高端语音识别终端专用。
- 模式 7：单数字麦 + 纯 I2S 收发 工业对讲、无模拟接口嵌入式设备。
- 模式 8：双数字麦波束 + 模拟输出 会议室、可视门铃定向拾音方案。
- 模式 9：双数字麦波束 + I2S 数字输出 智能监控、教育网课设备主流方案。
- 模式 10：双麦双波束双独立模拟输出 智能工牌、翻译机、双通道录音专属固件，声道完全互不串扰。
五、AU-60 VS A-59F 核心选型区分（工程师必看）
两款模组尺寸一致、通用算法相同，但定位完全不同，选型快速判断：
表格
| 对比维度 | AU-60 | A-59F |
|---|---|---|
| 独有接口 | 全套 USB 声卡 + USBKEY 按键，30 引脚 | 无任何 USB 端口，26 引脚 |
| 模拟输出 | MICOUT+USPK 两路单端（1.07Vrms，SNR105dB） | MICOUT_L/R 差分立体声（2.3Vpp，SNR100dB） |
| I2S 参数 | 16kHz 16bit | 48kHz 32bit 高保真 |
| AEC 输入 | 单端 30KΩ，耐压 6Vrms | 差分 10KΩ，耐压 1.2Vpp |
| 核心强项 | USB 录音、电脑外设、双通道拾音 | 本地扩音防啸叫（15ms 超低延迟）、喊话器 |
| 供电逻辑 | 3.3V/5V 可同时上电 | 3.3V/5V 二选一供电 |
| 优先选型产品 | 录音笔、USB 麦、IPC、翻译机、智能工牌 | 导游小蜜蜂、校园广播、纯模拟门禁、扩音设备 |
六、全行业落地应用场景
1. USB 音频类（AU-60 独家适配）
录音笔、直播降噪麦克风、摄像机拾音模块、电脑外接采集设备、医院 USB 呼叫终端
2. 安防对讲
可视门铃、小区别墅门禁、停车场自助对讲、矿山井下呼叫、银行客服话机、IPC 摄像头拾音
3. 会议教育
远程会议终端、网课扩音、教室语音采集设备
4. 车载语音
车载蓝牙通话、车载语音识别终端
5. 便携智能硬件
智能工牌、双通道翻译机、老人 / 宠物监护仪、双分区录音设备
七、硬件设计避坑要点（规格书实操总结）
- 数字麦克风供电：模组 19 脚 3V3 输出最大 30mA，批量生产建议外部独立 3.3V 供电，避免短路烧毁 LDO；
- 模拟输出匹配：MICOUT/USPK 后端小信号输入必须增加 1K~10K 分压 + 1nF 隔直电容，防止音频削顶爆音；
- I2S 纯数字模式：务必拆除模组板载 R1 电阻，D_IN/D_OUT 才能独立收发；
- SPI 调试时序：模组上电等待 2 秒完成初始化，外部 MCU 延迟 1 秒再读写寄存器；
- AEC 参考信号：功放前端小信号可直连，功放大功率输出端串联 1uF 电容 + 10K 电阻隔离。
八、总结：AU-60 给研发带来的核心价值
- 产品端：一套模组覆盖 USB / 模拟 / I2S 多条产品线，减少物料型号，降低库存管理成本；
- 硬件端 内置 ADC/DAC + 全套声学算法，省去多颗音频芯片堆叠，原理图、PCB 设计工作量大幅减少；T1/T2 硬件档位切换，不用反复迭代固件；
- 软件端：USB 全平台免驱，I2S 标准时序即插即用，SPI 开放寄存器支持自定义调音；
- 声学端：90dB 降噪、100dB 回声消除、双麦定向波束三大能力同时具备，嘈杂、近距、多方向场景全部适配。
如果你的项目需要 USB 音频采集、双通道独立拾音、大功率功放适配，AU-60 是同尺寸模组最优解；若仅做本地扩音喊话设备，可选择主打低延迟防啸叫的 A-59F。
