1. 引言
DS18B20 是 DALLAS 公司(现属 Maxim Integrated)生产的一款单总线数字温度传感器,因其接口简单、精度高、支持多点组网等特性,被广泛应用于工业控制、环境监测、智能家居等场景。本文将从参数指标、内部结构、通信协议、上拉电阻与线与特性、采集流程以及通信时序六个方面,对 DS18B20 进行系统讲解。
2. DS18B20 参数指标
DS18B20 的核心参数如下:
- 量程(温度测量范围):-55℃ ~ +125℃
- 精度:在 -10℃ ~ +85℃ 范围内,典型误差为 ±0.5℃
- 分辨率 :可通过配置寄存器选择,默认 12 位
- 9 位:0.5℃(转换时间 93.75ms)
- 10 位:0.25℃(187.5ms)
- 11 位:0.125℃(375ms)
- 12 位(默认):0.0625℃(750ms)
- 工作电压:3.0V ~ 5.5V
- 通信接口:单总线(One-Wire),半双工、串行、异步
3. 芯片内部结构
DS18B20 内部主要由以下模块组成:
- 64 位 ROM 与单总线接口:每个芯片拥有唯一的 64 位序列号,用于多点组网时寻址
- 存储器逻辑控制:协调芯片内部各模块的工作时序
- 暂存器(Scratchpad):存放温度转换结果、配置参数、高温/低温触发阈值
- 温度传感器:核心测温单元
- 高温触发阈值(TH)与低温触发阈值(TL):可配置,用于报警
- 8 位 CRC 校验生成器:为通信数据提供校验
4. 上拉电阻与线与特性
DS18B20 采用单总线通信,总线空闲时必须保持高电平。因此,在 DQ 数据线与 VCC 之间需要外接一个 4.7kΩ(典型值)的上拉电阻。
线与特性
当主机(如 51 单片机)和 DS18B20 都释放总线时,总线由上拉电阻拉为高电平。主机与 DS18B20 的引脚电平关系遵循「线与」逻辑:
| 主机电平 | DS18B20 电平 | 总线电平 |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
当主机或 DS18B20 需要作为数据接收方时,必须释放总线(将引脚置为高阻输入态),让上拉电阻将总线拉高。
5. 通信协议
DS18B20 使用单总线(One-Wire)协议进行半双工、异步、串行通信。所有数据读写均通过 DQ 引脚完成。
温度数据格式
温度值以 16 位、符号扩展的二进制补码 形式存储,通过单总线串行发出。默认 12 位分辨率下,每个 LSB 代表 0.0625℃。
6. 采集流程
读取 DS18B20 温度的完整流程如下:
- 复位:主机发送复位脉冲,等待 DS18B20 响应
- 发送 0xCC:跳过 ROM(单点采集时使用,多点需发送匹配 ROM 命令)
- 发送 0x44:启动温度转换
- 延时 750ms:等待转换完成(12 位分辨率下)
- 复位:再次复位
- 发送 0xCC:跳过 ROM
- 发送 0xBE:读取暂存器(读温度)
- 读取两个字节:低字节在前,高字节在后,拼接得到 16 位温度值
7. 通信时序详解
7.1 复位时序
复位是单总线通信的起始信号,时序如下:
- 主机将总线拉低 480μs ~ 960μs,发送复位脉冲
- 主机释放总线,总线由上拉电阻拉为高电平
- DS18B20 检测到总线高电平后,等待 15μs ~ 60μs
- DS18B20 将总线拉低 60μs ~ 240μs,回复响应脉冲
- DS18B20 释放总线,总线恢复高电平,初始化完成

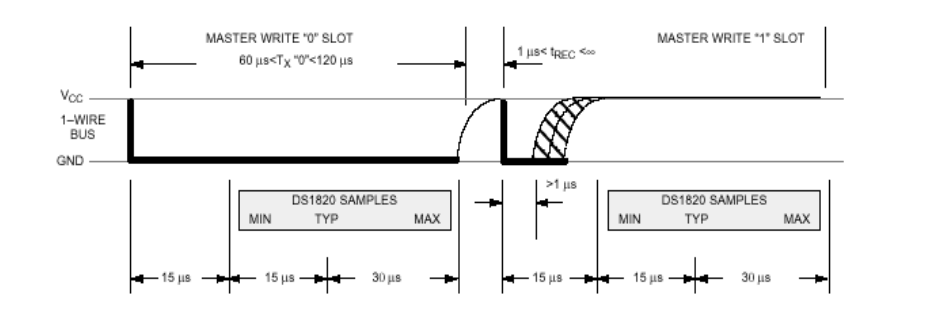

7.2 写时序
写时序分为写 '0' 和写 '1' 两种:
写 '0' 时序:
- 主机将总线拉低 60μs(最长 120μs)
- DS18B20 在 30μs ~ 60μs 内采样,若总线为低电平,则读到 '0'
- 主机释放总线,总线恢复高电平
写 '1' 时序:
-
主机将总线拉低 小于 15μs ,然后释放总线,总线被拉高
-
DS18B20 在拉高后的 45μs 内 采样,若总线为高电平,则读到 '1'

7.3 读时序

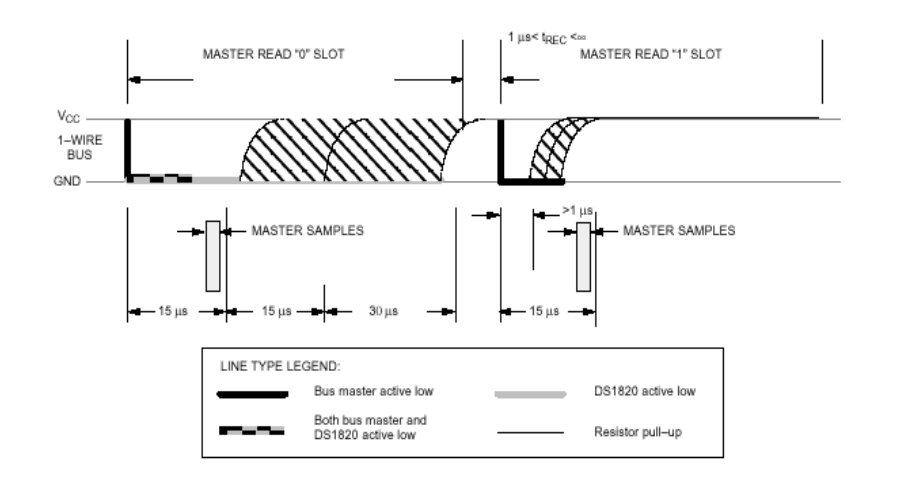

读时序也分为读 '0' 和读 '1':
读 '1' 时序:
- 主机拉低总线,持续 1μs,释放总线
- DS18B20 释放总线,总线由上拉电阻拉为高电平
- 主机在 15μs 内 采样,此时总线为高电平,读到 '1'
读 '0' 时序:
-
主机拉低总线,持续 1μs ,释放总线
-
DS18B20 在主机释放总线后,主动拉低总线(表示传输 '0')
-
主机在 15μs 内 采样,此时总线为低电平,读到 '0'

8. 代码实现示例
以下基于 51 单片机(C51)给出 DS18B20 驱动代码的核心函数:
c
// 复位函数
unsigned char ds18b20_reset(void)
{
unsigned char presence;
DQ = 0; // 拉低总线
Delay480us(); // 延时 480μs
DQ = 1; // 释放总线
Delay60us(); // 等待 60μs
presence = DQ; // 读取响应脉冲
Delay240us(); // 等待时序结束
return presence; // 0=存在,1=无响应
}
// 写一个字节
void ds18b20_write_byte(unsigned char dat)
{
unsigned char i;
for (i = 0; i < 8; i++)
{
DQ = 0; // 拉低总线,启动写时序
if (dat & 0x01) // 写 '1'
{
DQ = 1; // 释放总线,拉高
}
// 写 '0' 则保持低电平
Delay60us(); // 保持 60μs
DQ = 1; // 释放总线
dat >>= 1;
}
}
// 读一个字节
unsigned char ds18b20_read_byte(void)
{
unsigned char i, dat = 0;
for (i = 0; i < 8; i++)
{
DQ = 0; // 拉低总线,启动读时序
_nop_(); // 短暂延时
_nop_();
DQ = 1; // 释放总线
_nop_();
_nop_();
_nop_();
if (DQ) // 采样,高电平为 '1'
{
dat |= (0x01 << i);
}
Delay10us(6); // 等待读时序结束
}
return dat;
}
// 采集温度(完整流程)
float ds18b20_get_temperature(void)
{
unsigned char low, high;
short temp_raw;
float temperature;
ds18b20_reset();
ds18b20_write_byte(0xCC); // 跳过 ROM
ds18b20_write_byte(0x44); // 启动温度转换
Delay750ms(); // 等待转换完成
ds18b20_reset();
ds18b20_write_byte(0xCC); // 跳过 ROM
ds18b20_write_byte(0xBE); // 读取暂存器
low = ds18b20_read_byte(); // 低字节
high = ds18b20_read_byte(); // 高字节
temp_raw = (high << 8) | low; // 拼接 16 位补码
temperature = temp_raw * 0.0625; // 12 位分辨率下转换
return temperature;
}
9. 总结
DS18B20 凭借单总线接口、宽电压范围、高精度以及多点组网能力,成为嵌入式温度采集的首选方案。理解其复位时序、读写时序以及完整的采集流程,是正确驱动该传感器的关键。实际应用中,注意上拉电阻的选型(典型 4.7kΩ)和延时时间的精确控制,可有效提高通信稳定性。
