学习笔记：LabVIEW调用DLL解析S19文件教程

本教程将从零开始，手把手教你如何在 LabVIEW 中动态加载一个 DLL（HexS19ParserDLL），并利用其提供的函数解析 S19 格式的固件文件，最后在界面上显示解析结果和固件数据。

准备工作

• 安装好 LabVIEW（本教程使用 2020 版本，32位，需注意 DLL 位数与 LabVIEW 一致）。

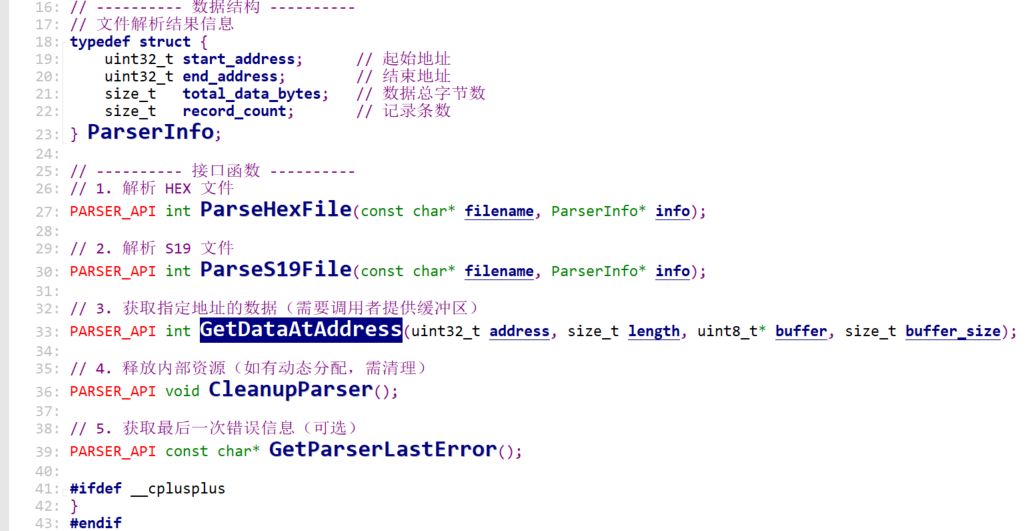

• 准备好 HexS19ParserDLL.dll 和对应的头文件，函数原型如下。

• 准备一个示例 S19 文件（如 APP.s19）。

1. 创建空白工程

1. 启动 LabVIEW，点击 "创建项目" 或从菜单 文件→新建→项目。

2. 在弹出的对话框中选择 "空白项目" ，保存为 S19Parser.lvproj。

3. 在项目浏览器中右键点击 "我的电脑" ，选择 "新建→VI" ，命名为 labview_test.vi，并保存。

2. 设计前面板（Front Panel）

我们需要放置以下控件来显示信息：

控件类型	用途	备注
字符串显示控件（路径）	显示所选 S19 文件路径	标签：S19文件路径
文件路径显示控件	显示当前加载的 DLL 路径	标签：DLL文件路径
簇（Cluster）	显示 ParserInfo 结构体信息	包含：起始地址(U32)、结束地址(U32)、总字节数(U32/U64)、记录数(U32/64)
数值显示控件（数组）	显示前16个字节数据	用 U8 数组，显示十六进制

具体操作如下：

• 在前面板上，从控件选板拖入 "字符串显示控件"和"文件路径显示控件" ，分别命名为 S19文件路径 和 DLL文件路径。

• 拖入一个 "簇" 控件，在里面按顺序放入四个数值显示控件（右键簇→"在后面添加元素"）。依次设置：

  • 元素0：start_address，表示法 U32

  • 元素1：end_address，表示法 U32

  • 元素2：total_data_bytes，表示法根据 LabVIEW 位数选择 U32 或 U64

  • 元素3：record_count，表示法同上

    将簇标签改为 ParserInfo。

• 拖入一个 "数组" 控件，将元素类型设为 U8，标签改为 Data (前16字节)。

3. 编写程序框图（Block Diagram）

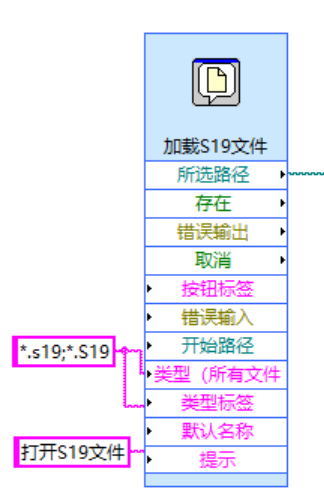

3.1 使用文件对话框选择 S19 文件

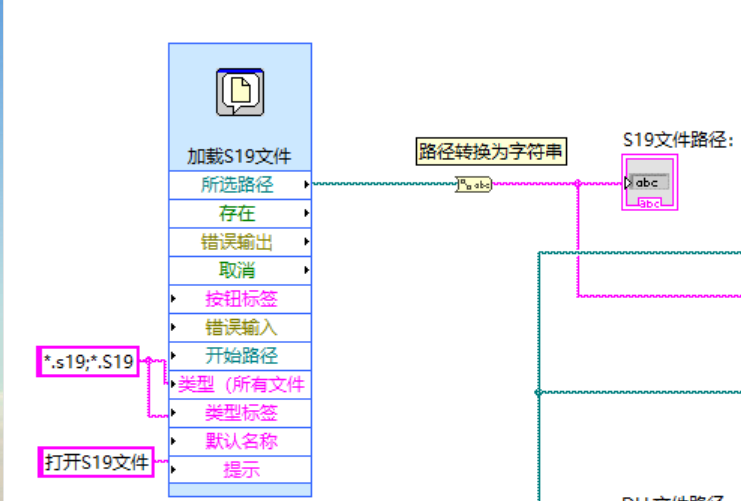

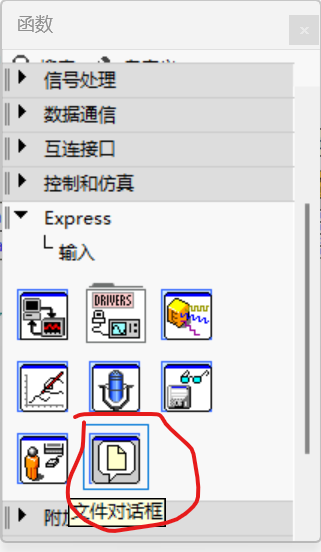

1. 在程序框图上，从 "Express→输入" 选板中放置 "文件对话框" 函数。

2. 配置对话框：



3. 将 "所选路径" 输出端经过"路径转换为字符串"的控件连接到 S19文件路径 显示控件。

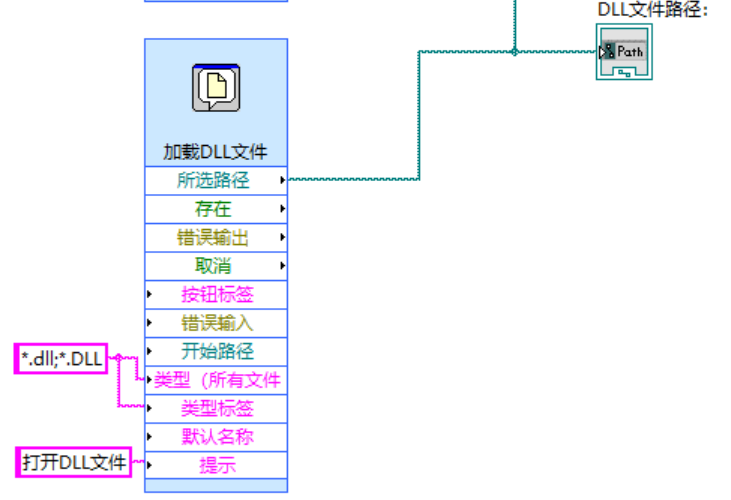

3.2 使用文件对话框选择 DLL 路径（动态加载）

为了让用户自由选择 DLL 位置，我们也使用文件对话框。

1. 再放置一个 "文件对话框" ，配置类似，但文件类型选择 *.dll。

2. 将所选路径输出连接到 DLL路径 显示控件。

3. 为了支持"在程序框图中指定路径"，后续调用 CLN 节点时我们会将路径连入。

注意：通常 DLL 路径固定，但此处为演示动态加载。如果 DLL 放在固定位置，可直接使用常量路径。

3.3 配置"调用库函数节点"解析 S19 文件

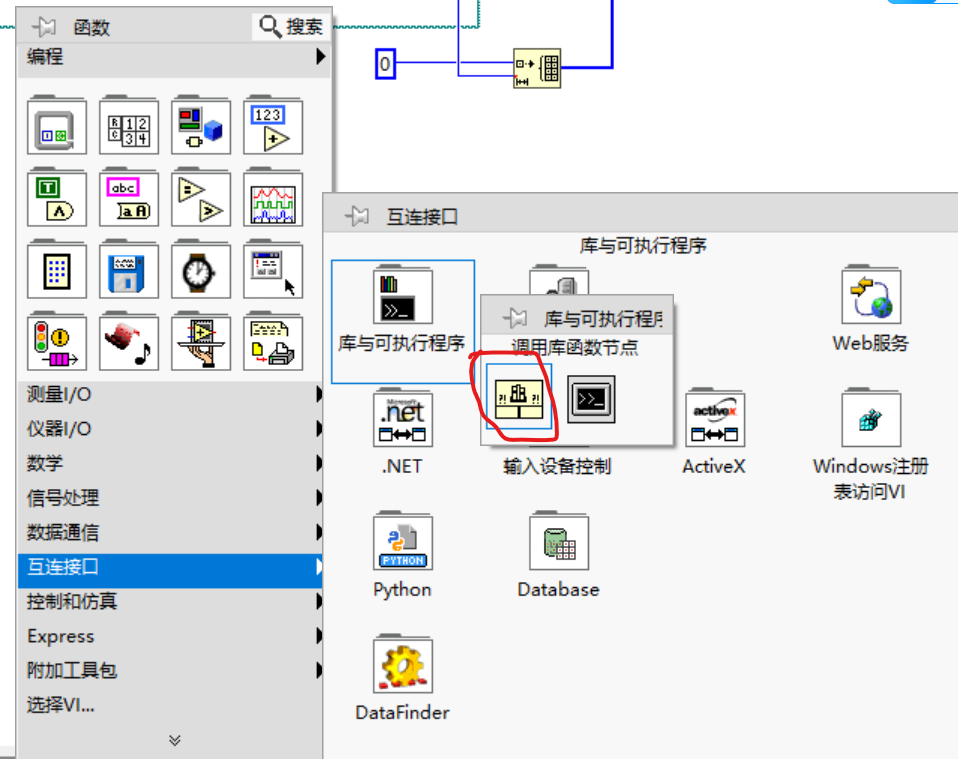

1. 在程序框图上放置 "调用库函数节点" （位于 "互连接口→库与可执行程序" 选板）。

2. 双击节点打开配置对话框：

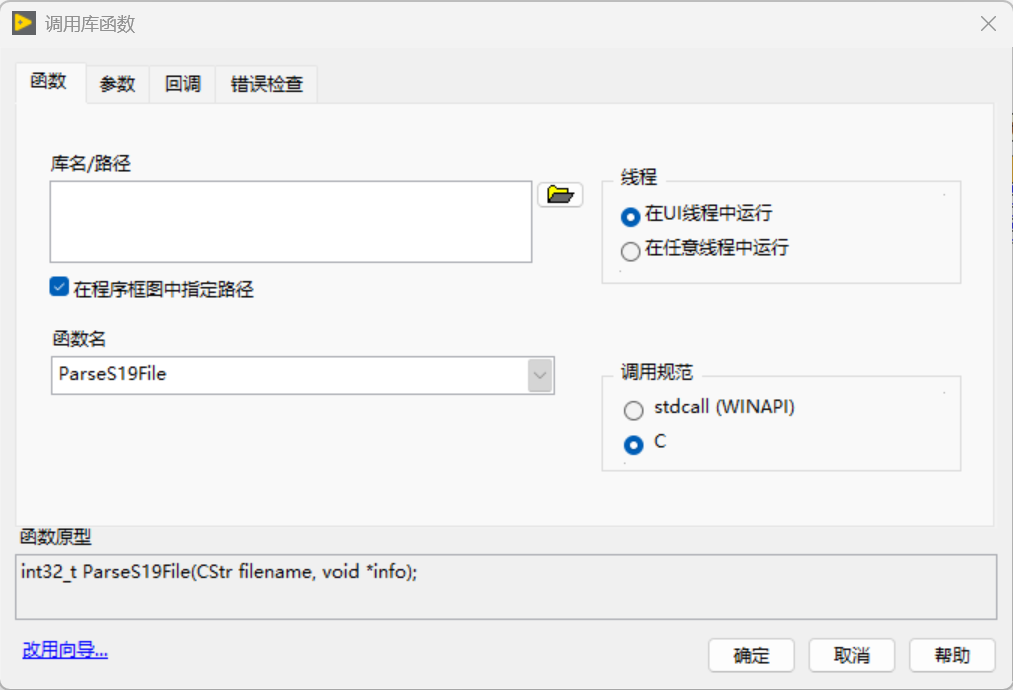

   • 函数 选项卡：

     • 勾选 "在程序框图中指定路径"。

     • 函数名 ：填入 ParseS19File。

     • 调用规范 ：选择 "C" （因为 DLL 使用 __cdecl）。

   • 参数 选项卡：依次添加返回值、参数1、参数2。

     • 返回值：类型为 "有符号 32 位整数"（输出）。

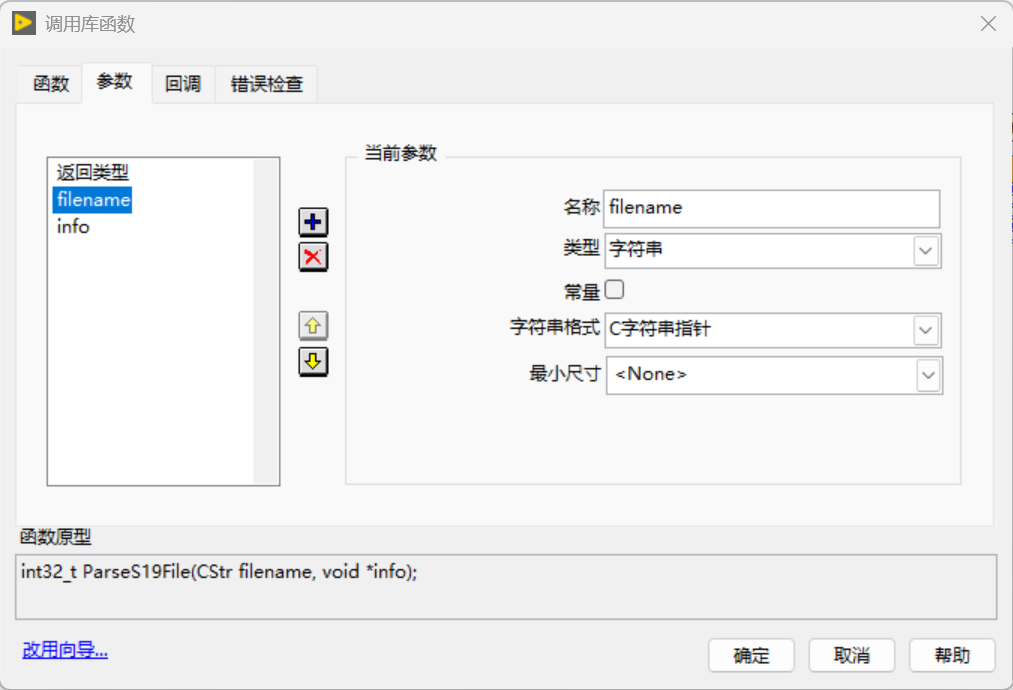

     • 参数1（文件名）：类型 "字符串" ，数据格式 "C 字符串指针" 。

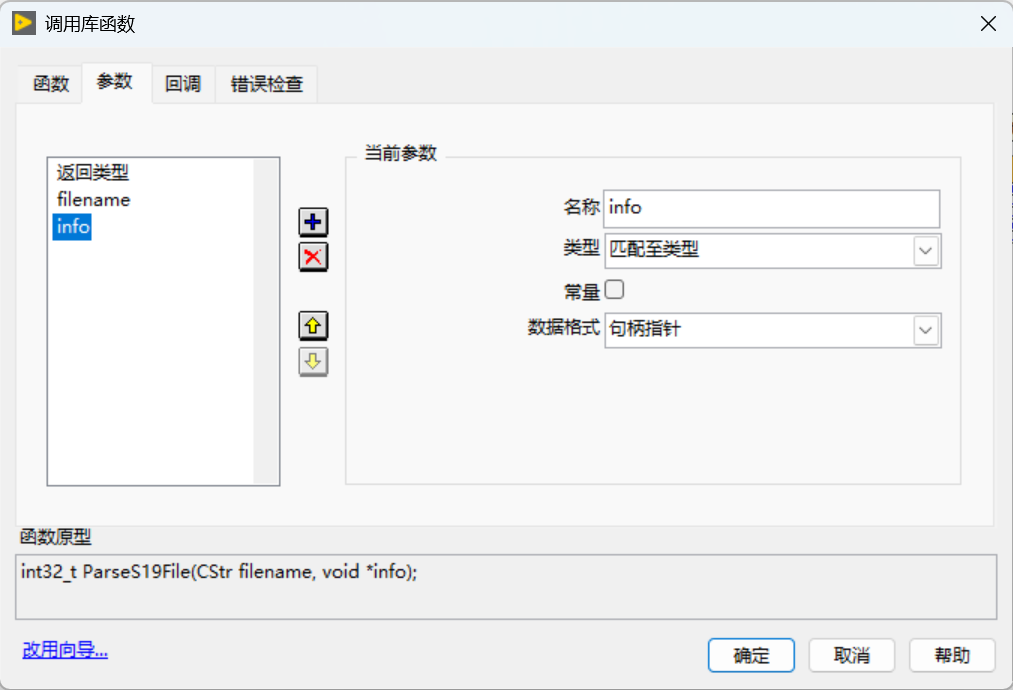

     • 参数2（info 结构体指针）：类型 "适配至类型" ，数据格式自动变灰。

   • 点击确定。

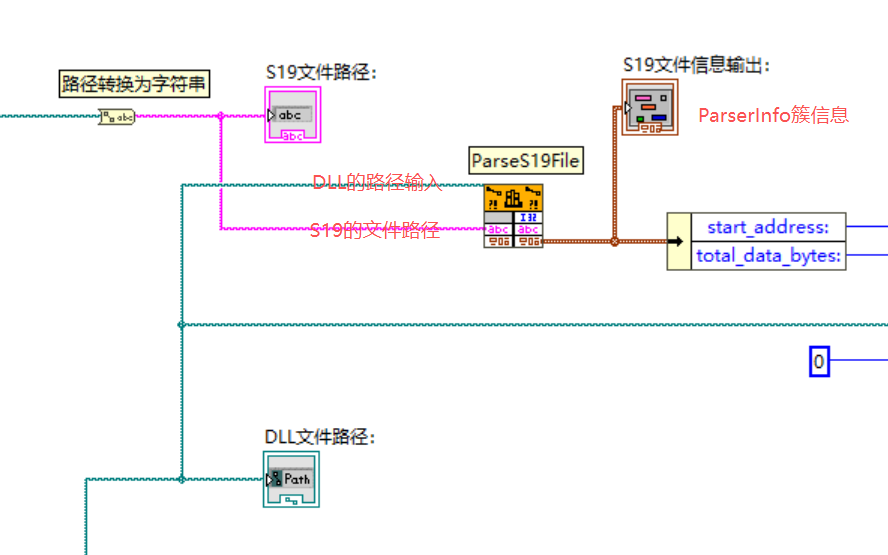

3. 将文件对话框输出的 S19文件路径 转换为字符串（使用 "路径至字符串转换" 函数），连接到 CLN 的第一个参数。

4. 创建一个 ParserInfo 簇常量（在程序框图上用"簇常量"，然后放入四个数值，默认值都设为0），连接到 CLN 的第二个参数。

5. 为 CLN 节点的路径输入端连接 DLL路径（需要先将路径转换为字符串，或者直接连接路径，CLN 接受路径类型）。实际上 CLN 的 path 输入端接受路径数据类型，所以可以直接连接文件对话框输出的路径。

3.4 显示 ParserInfo 信息

1. 在 CLN 成功后，将连接在第二个参数上的簇（现在已被 DLL 填充数据）引出。

2. 使用 "按名称解除捆绑" 函数（位于 "编程→簇、类与变体" 选板）将簇的每个字段提取出来。

3. 将这些字段分别连接到前面板上的 ParserInfo 簇中各元素的显示控件（可以直接将解除捆绑后的值连接到簇元素）。更简单的方法：直接将整个簇连线到前面板 ParserInfo 簇的接线端，这样就会自动更新。但为了清晰，可单独显示每个字段（现只提取start_address和total_data_bytes字段）。

3.5 读取并显示前16个字节数据

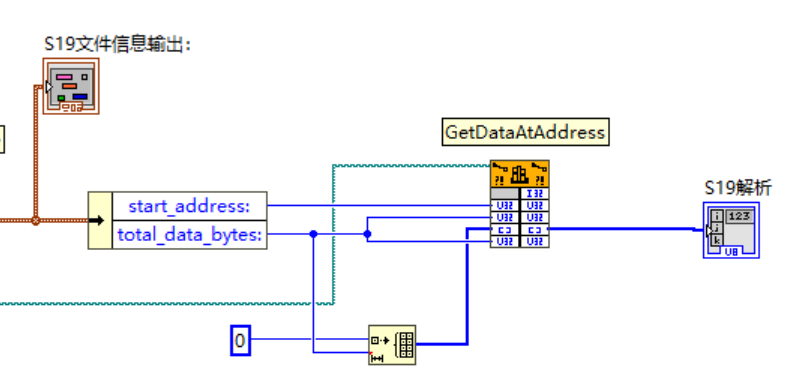

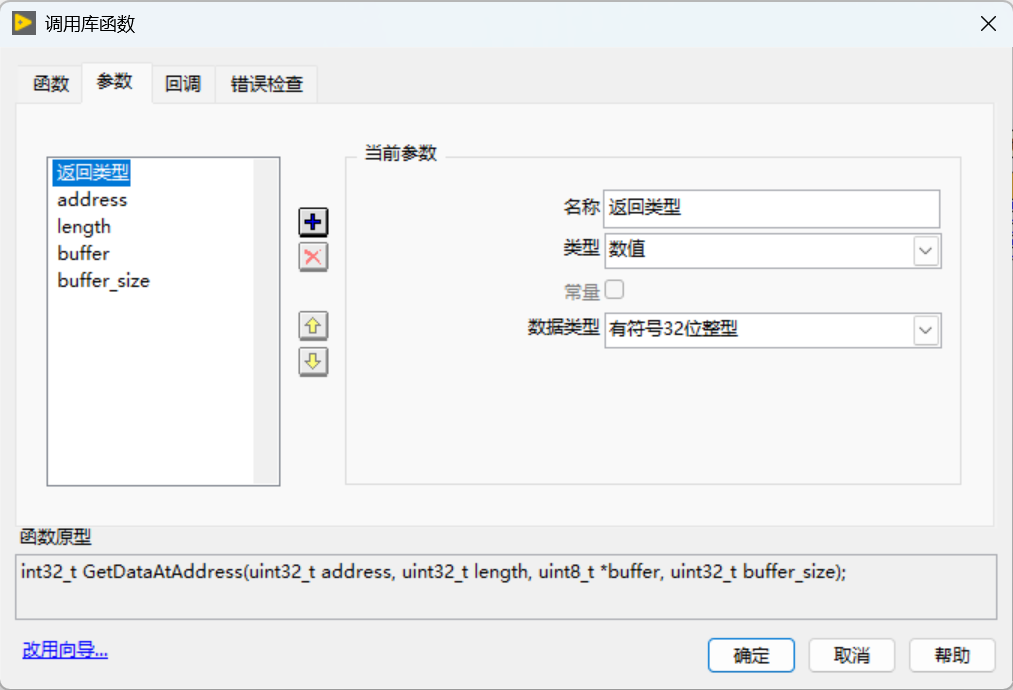

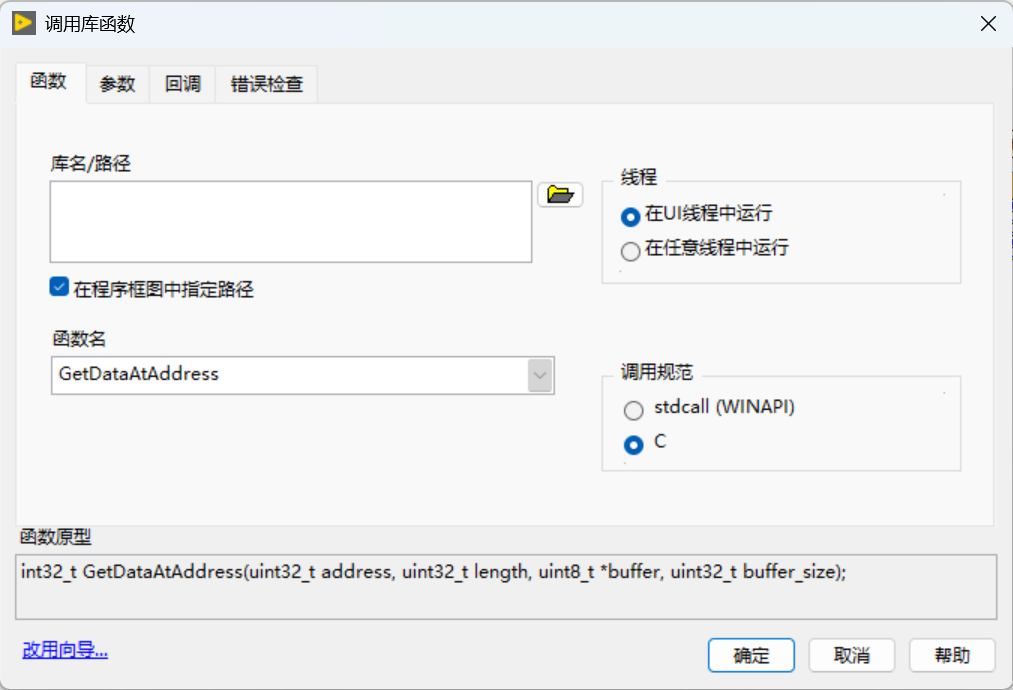

1. 再放置一个 "调用库函数节点" ，配置调用 GetDataAtAddress。

   • 同样勾选"在程序框图中指定路径"，路径连接同一个 DLL 路径。

   • 参数：

     • 返回值：int32（输出）

     • address：U32（输入，这里填入解析出的 start_address）

     • length：U64（输入，这里填 16）

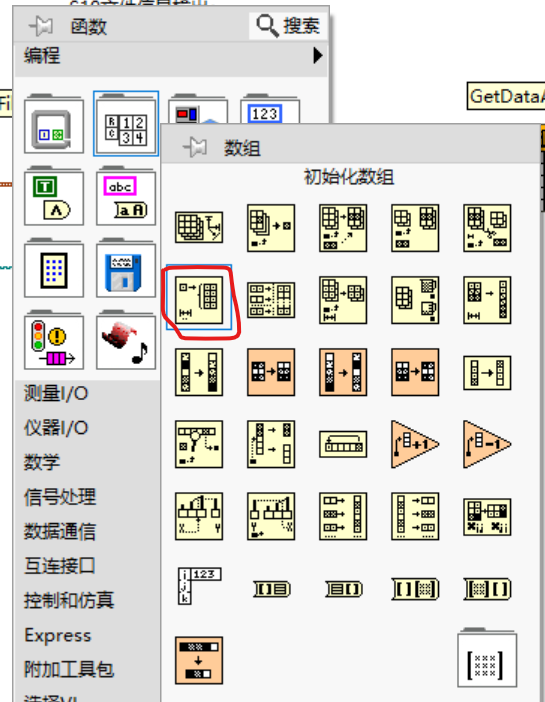

     • buffer：适配至类型，连接一个 U8 数组（预先分配 16 个元素，可用"初始化数组"创建）

     • buffer_size：U64（输入，填 16）

   • 调用规范 C。

2. 从 ParserInfo 簇中取出 start_address，连接到 address 参数。

3. 创建一个长度为 total_data_bytes大小 的 U8 数组，连接到 buffer 参数（维数大小连接到"按名称解除捆绑"的total_data_bytes输出，默认值设置为0）。

4. 调用后，检查返回值，若成功，则 buffer 数组已被填充，将其连接到前面板 Data (前16字节) 显示控件。

5. 为了显示十六进制，右键数组显示控件，选择 "表示法→十六进制"。

4. 运行测试

1. 在前面板上，点击"解析"按钮（注意：我们还未将按钮与事件关联，建议使用"事件结构"或简单地将按钮连接到条件结构，但本教程为简化，直接运行 VI 时会自动执行一次，或在循环中等待按钮按下。推荐使用"事件结构"响应按钮点击。

2. 为了完整，我们在主循环中放置一个事件结构，响应按钮按下事件，然后执行解析流程。

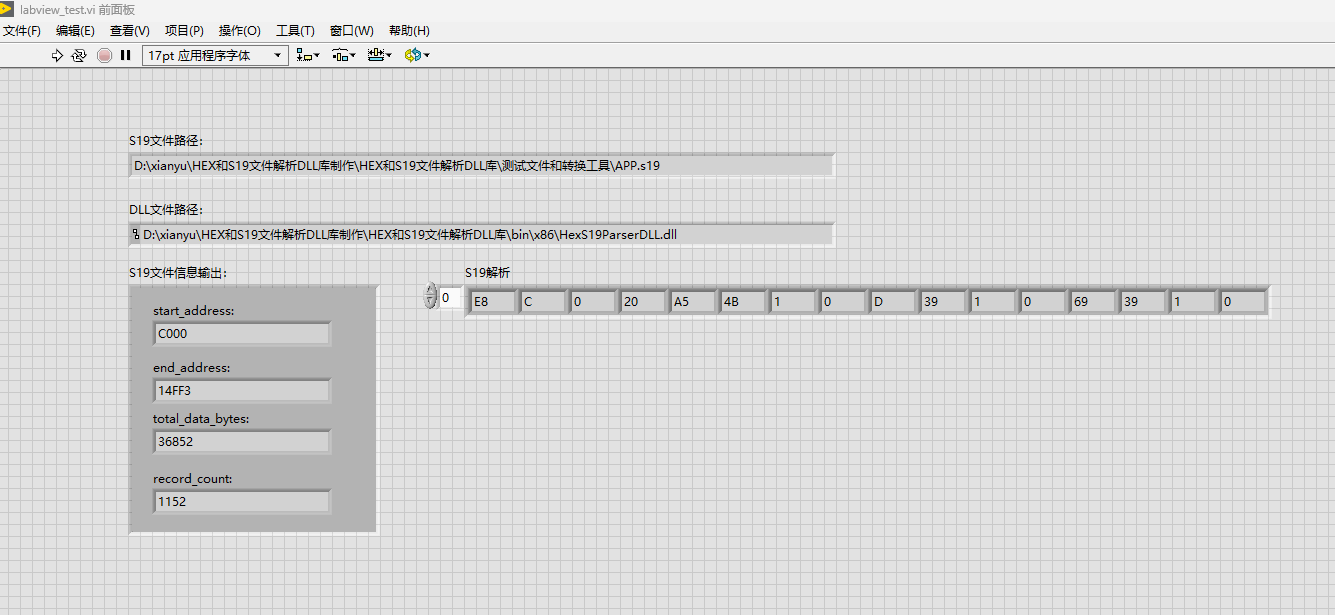

3. 运行 VI，先选择 DLL 文件，再选择 S19 文件，点击解析，观察结果。

5. 总结与注意事项

• 本教程演示了动态加载 DLL 的方法，适合需要灵活更换 DLL 的场景。

• 注意位数匹配：32位 LabVIEW 用 32位 DLL，64位用 64位 DLL。

• size_t 类型在 32位 和 64位 下大小不同，务必在 LabVIEW 簇中使用正确的数值表示法（U32 或 U64）。

• 如果调用失败，检查 DLL 依赖（如 VC++ 运行库），可提供静态编译版本。

• 所有 CLN 节点的调用规范务必设置为 C。

通过以上步骤，您就可以在 LabVIEW 中轻松解析 S19 文件并提取固件数据了。后续您还可以扩展功能，如保存数据、分段显示等。
