该部分采用 立创商城 或者 XKBConnection 搜索，介绍相关常见的电子电路元件
以实际使用的继电器介绍相关参数，厂家：宁波松乐继电器有限公司
厚声电子工业有限公司或者YAGEO(国巨)的电阻为例介绍
电位器的介绍-立创商城搜索-电位器，电阻的主要作用
该部分采用立创商城或者豆包搜索列举常见的电容器，介绍相关常见的电容。
muRata(村田) 或者长江微电的电感为例介绍。
开关的作用

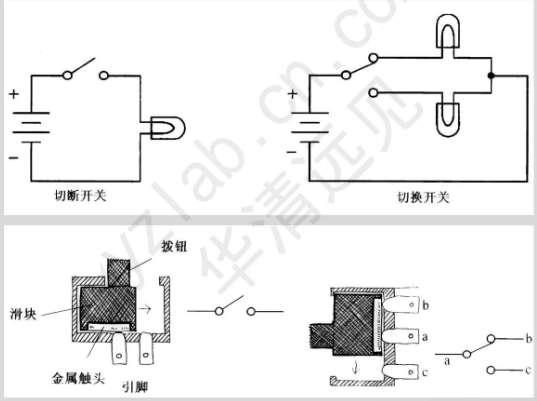

开关是一种在电路中（直流或者交流）切断或切换电流的机械设备。

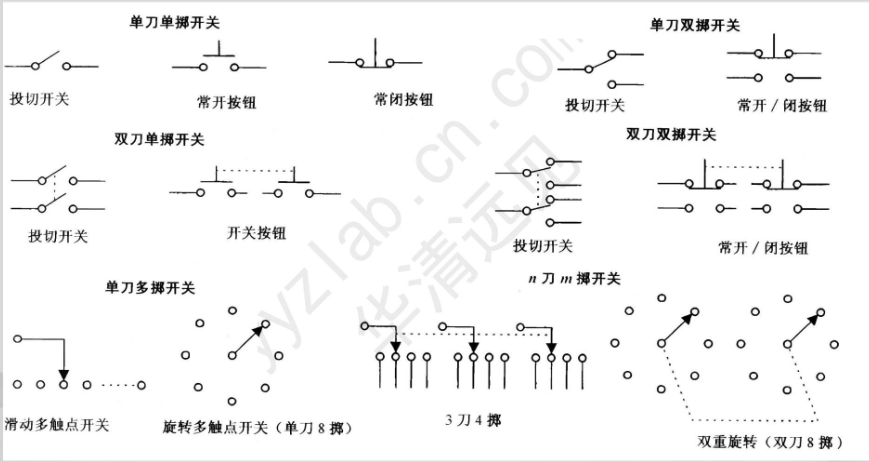

常见的符号
导线的简介
导线和电缆为电流提供低阻抗通路。大多数导线由铝或者铜制成，并用塑料、橡胶或绝缘漆等绝缘材料包裹保护。电缆由许多相互独立绝缘的导线绑在一起，形成多芯传输线。导线通常分为单股实心线、绞合线和屏蔽线。
实心导线
实心导线是由外部绝缘护套与实心线芯构成。实心导线很容易插人试验板的接线孔或接线端子，且不易磨损。这种线在多次折弯后有断裂的趋势。
绞合线
绞合线是由一定数量的多股导线绞合而成的，它的性能比单根实心导线要好，因为它可形成较大的表面面积，而且弯曲时，不易损坏。
屏蔽线
屏蔽线是由多股绞合线编织而成的，和绞合线一样，它比实心导线要好，弯曲时不易损坏。屏蔽线常用于电磁干扰的防护，也可作为电缆内部的导体（如同轴电缆）。
继电器工作原理
继电器是电力驱动的开关。继电器分为三类：机械继电器、固态继电器和舌簧继电器。对于一个典型的机械继电器，电流流过一个电磁线圈产生的电磁力把柔性的、受弹簧力作用的导电片从一个开关触点拉到了另一个开关触点。舌簧继电器由一对簧片组成（薄而柔韧的金属条），只要电流流过线圈簧片就会弯曲。固态继电器只要在其半导体的PN结上外加电压就可使其呈开关状态。
机械继电器用在大电流（2A~15A）以及相对开关速度较慢（典型值10ms~100ms）的场合。舌簧继电器用在中等电流（典型值0.5A~1A）及中等开关速度（0.2~2ms）的场合。固态继电器用在很宽的电流范围（几微安到100安培的大功耗器件）及有极高开关速度（典型值1～100ns）的场合。舌簧和固态继电器都存在一定的局限性，包括开关装置的限制，以及存在功率波动时被损坏的倾向。
实际电阻的特性
在实际应用中选择电阻时需要考虑的因素很多。首要要考虑的两点是选择适当的电阻标称值和功率额定值。接下来选择合适的电阻公差，这可以保证设备在所有极端条件下能正常地运行。有些情况下需要理解不同种类电阻的非理想特性之间的区别。

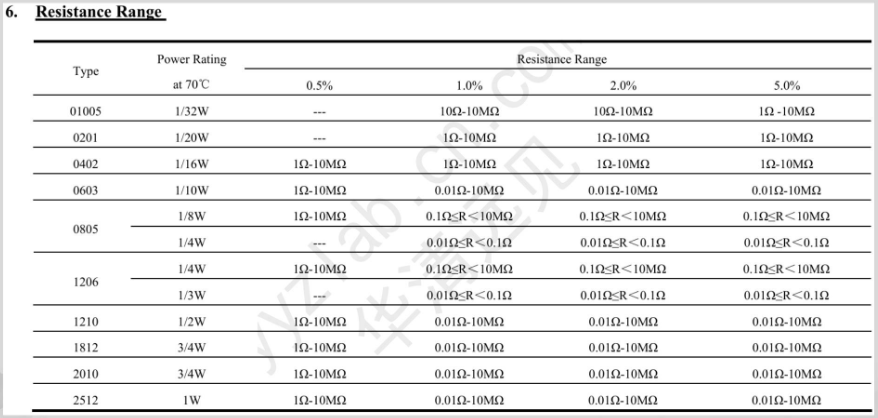

阻值、功率、精度范围

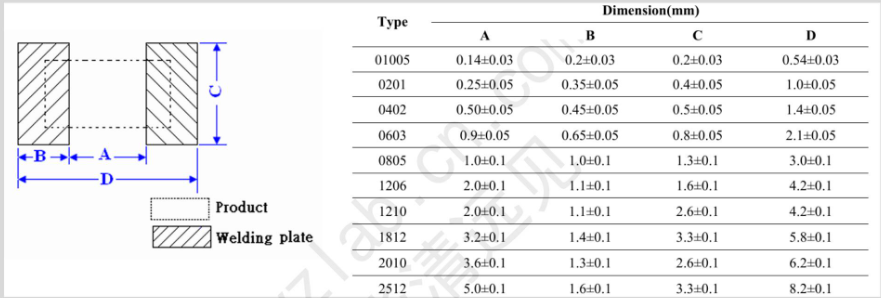

外形尺寸与封装

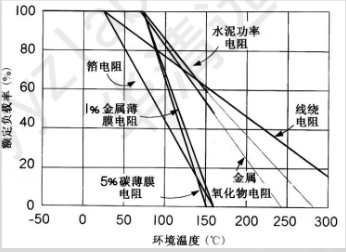

额定功率：为了避免材料的永久性损坏，电阻必须在指定的温度范围内使用。温度的限制是用最大功率即额定功率以及由电阻的制造商提供的额定功率变化曲线来表示的。电阻的额定功率是电阻可以安全地以热量形式散发掉的最大功率，一般指定温度是+25℃。超过+25℃时，环境温度和最大允许功率的关系可使用额定功率变化曲线。额定功率变化曲线一般是从满负载温度线性地下降到无负载最高允许温度。

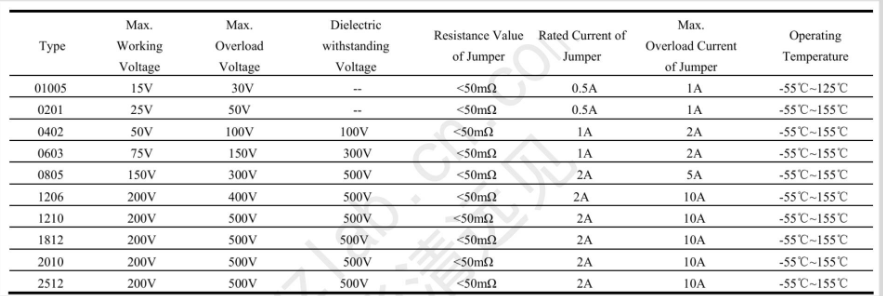

电气性能
额定电压:是在指定的环境温度下可以加在电阻两端的最大直流电压或有效值电压。
额定电压和额定功率之间的关系为
公差:是在没有负载且温度为25℃时，电阻偏离标称值的量（用百分数表示）。典型的电阻公差为1%、2%、5%、10%和20%。
外形尺寸与封装
电阻温度系数（TCR或TC）：当电阻的温度变化时电阻值的改变量。
电阻温度系数的典型表示为：温度由标准温度一般为室温25℃每变化1℃时电阻变化百万分之几（ppm）。所以，一个电阻温度系数值为100ppm的电阻，当温度变化10℃时，对应的电阻值变化为0.1%。
电阻的主要应用
限制电流：根据欧姆定律，电压一定的情况下，电阻越大，电流越小。电阻可用于将电路中的电流限制在合适的范围内，防止电流过大损坏电路元件。例如在LED灯电路中，通常会串联电阻来限制通过LED的电流。
分压：在串联电路中，电阻按照其阻值的比例分配电压。利用这一特性，可以通过合理选择电阻值来获取所需的电压。如在晶体管放大电路中，常利用电阻分压来为晶体管提供合适的偏置电压，使其工作在合适的状态。
产生热量 ：当电流通过电阻时，会根据焦耳定律
产生热量。这一原理应用于电热水器、电暖器、电炉等设备中。
匹配阻抗：在电子电路中，为了使信号能够有效地传输和转换，需要使信号源、传输线和负载之间的阻抗相互匹配。电阻常被用于调整电路的输入输出阻抗，以实现最大功率传输和最小信号反射。
构成滤波器：常与电容、电感等元件一起构成各种滤波器电路，如低通滤波器、高通滤波器、带通滤波器等。在这些滤波器中，电阻与其他元件相互配合，根据不同频率信号在电路中的特性，对信号进行筛选和处理。
稳定电路工作点：在一些电子电路中，电阻可以用于稳定电路的工作点，确保电路能正常工作。例如在集成电路中，通过合理设置电阻的阻值，可以稳定晶体管的工作电流和电压，提高电路的稳定性和可靠性。
常见的电阻种类
随着新技术的不断发展，目前电阻的工艺有很多种。主要的工艺包括：碳膜，金属膜，厚膜，薄膜，碳化合物，线绕式和金属氧化物等。当在一个实际应用中选择电阻时，通常要明确需要的是一个精密电阻，还是半精密电阻，是通用电阻，或者是大功率电阻。
精密电阻具有较低的电压和功率系数，很好的温度和时间稳定性，以及低的噪声和非常小的电抗。这些电阻通常采用金属薄膜或线绕结构，并特别设计为具有相当严格的电阻公差。
半精密电阻比精确电阻小，并主要用于限制电流和分压作用。它们有长期的温度稳定性。
通用电阻用在不需要严格的电阻公差或长时间稳定性的电路中。
大功率电阻可用于电源、控制电路以及能接受5%的运行稳定性的分压器中。大功率电阻也可以采用线绕和薄膜结构。
电容知识点回顾
①外加电压V、极板上的电荷Q以及电容值C之间的关系为：C = Q/V。
②采用微分形式，则电容的表达式：dQ= C dV,其中C为不随电荷、电压和时间改变的常量，电流的表达式I=dQ/ dt,则可得等式：
③已知极板间电压、极板间距，则极板间的电场强度：
④电容的基本构成为：极板、间隙和电介质。
电容并联时，总电容为各电容直接相加，这一点与串联电阻一样，即：
两个以上电容串联时，总电容要小于串联电容器组中的最小电容器的电容值，其等效电容计算式类似于并联电阻的计算式。
当一个电容器连接到直流电压源上，它瞬间即可充电完毕。同样，如果把已充电电容器用导线短接，它也可以瞬间放电完毕。加上电阻之后，充放电的速率将是指数分布，如下图所示。在很多应用中，充放电速率都将受到限制，例如定时集成电路，振荡器，整形电路，小功率放电后备电源电路等。
电容器充电量与电容和外加电压成正比（Q=CV）。在交流电路中，电容器在电路中反复充电，充电速度与电压，电容和频率成正比。当把电容放到交流电路中它类似于电阻，然而由于没有热量产生，它被定义为容抗。容抗的单位也是欧姆（和电阻器一样），在特定频率下计算电容器容抗的公式为：
实际电容的特性

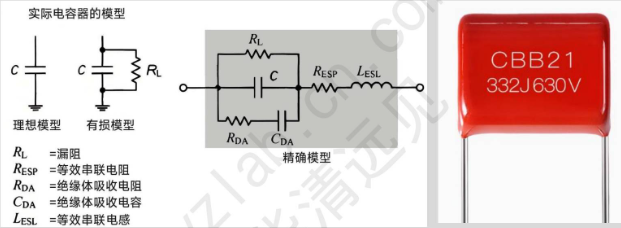

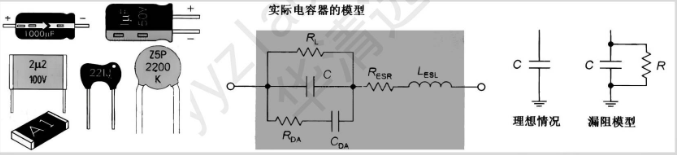

有很多不同类型的电容器，用在不同的场合。选择一个正确的电容器较为复杂，这主要与实际电容器的非理想特性有关（见下图）。它们包含有明显的不完善性或寄生效应，将影响特定电路的性能。有些电容器，由于它们的内部结构，使得它具有较大的电阻性或电感性分量。还有一些电容表现为非线性或包含有介质吸收效应。在选择电容器时，电容寄生效应很大程度上都起到了决定性作用。
4个主要的非理想电容参数是：漏阻抗（并联电抗），等效串联电阻（ESR），等效串联电感（ESL）和介质吸收。
直流工作电压（DCWV）
电容泄漏是指可以加在电容器上的最大安全直流电压，以防止电介质击穿-击穿状态就是电介质被击毁，从而在两个极板之间形成一个低阻抗的电流通路。
除非在额定值范围之内，否则把电容器直接连到交流输电线路中是危险的。带有直流额定值的电容器有可能会使交流线路短路。因此一些厂商生产出特定额定值的电容器用于交流输电线路。
若在交流中使用，交流电压的峰值不能超过直流工作电压，除非在额定值上另有说明。
电容泄漏（RL）
电容泄漏是指内部泄漏，参见实际电容器模型，泄漏速度由时间常数RC决定。
在交流耦合应用和存储应用中以及在高阻抗电路中泄漏是一个非常重要的参数。以高泄漏闻名的电容器就是电解电容器，每µF泄漏电流为5~20nA。这些电容器不适合应用于存储或高频耦合中。比较好的选择是选用薄膜电容器，例如聚丙烯或聚苯乙烯电容器，这种电容器有极低的泄漏电流-典型的绝缘电阻超过10^6MΩ。
等效串联电阻（ESR）
ESR是一个数学概念，单位为欧姆，在一个特定频率下，电容器产生的所有允许损耗（电容导线、电极、介电损耗和泄漏的阻抗），可以等效地表示为一个单一的电阻与电容串联。当流过交流大电流时，高等效电阻会使电容器消耗更多的功率（损耗）。等效串联电阻可以用下式来计算：
其中，Xc为容抗，Q为品质因数，DF为电容器的耗散系数。知道了ESR，就可以计算出电容器内部发热所消耗的功率，假设已知正弦波的电流有效值（RMS），则：
在大电流、高性能的应用当中使用低等效串联电阻（ESR）的电容器是必要的，例如：电源和大电流滤波电路。等效串联电阻(ESR)越低，载流能力就越强。只有云母和薄膜类等不多的电容器类型具有低ESR。
等效串联电感（ESL）

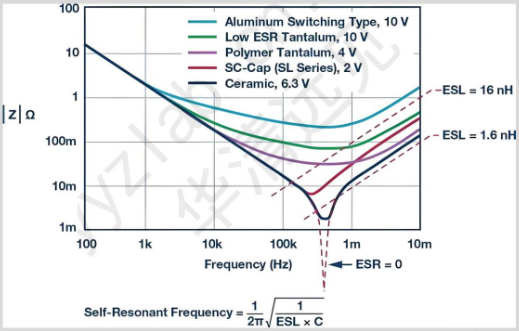

电容器的等效串联电感（ESL）指的是与电容器极板的等效电容相串联的电容器导线的自感应。与等效串联电阻一样，等效串联电感在高频电路中也可能成为严重的问题。
电容的主要应用

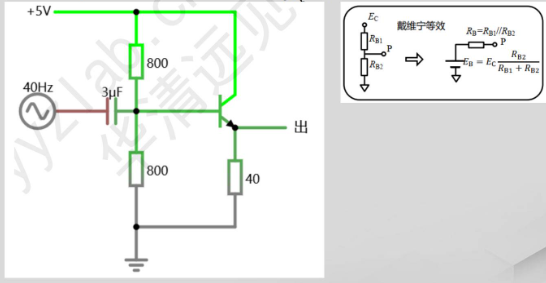

耦合和隔直
耦合电容器是要把交流信号从一个电路传送到另一个电路，同时阻止任何的直流信号通过。
旁路
旁路电容器经常被用来把元件或元件组周围不需要的交变信号（纹波，噪声）转移到大地。交流信号经常从交直流混合信号中移除（或大大减弱），使被旁路的元件中只留下直流信号。
电源供给解耦（旁路）
解耦在数字和模拟直流电路中变得越来越重要了。在数字电路中，电路中任何轻微的电压变动就会导致不当的操作。例如下图加在Vcc上的噪声会导致问题出现，而这个问题是由于不合适的电压加在IC的敏感电源供给端表现出来的。在输人端放置一个与IC并联的旁路电容，则该电容器就会把高频干扰旁路到电平地上去，从而来维持恒定的直流电压。旁路电容器从电源供给上充当解耦IC的作用。
定时和采样保持
要改变电容的电压，需要一定的时间-它取决于电容值和串联的附加电阻。例如在方波振荡器中电容的作用。
在采样和保持电路中，电容可以得到一个模拟电压，这个电压和采样期间的电压一样（开关闭合时）。这个在电容存储的电压可以保持到一个新的采样出现。
RC波纹滤波器

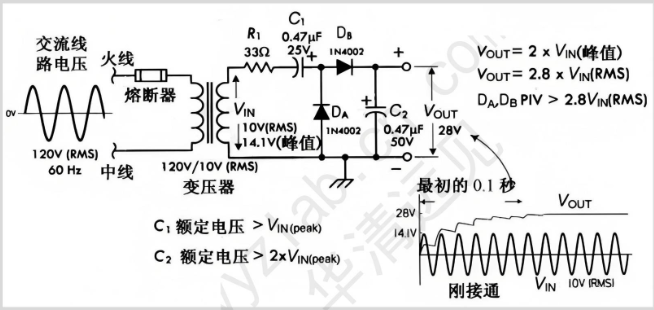

在全波整流电路中，用电容器来平滑整流后的直流电压，从而输出恒定的直流电压。电容存储电能，当整流后的脉动直流电压低于电容电压的峰值时把电能传给负载。
电弧抑制
放电和火花产生的原因是电感负载的电路突然切断，例如继电器，发电机或者变压器等。这些感性负载是不允许通过其中的电流发生突变。而当触点打开时，电阻增加（而电流不变），从而触点产生高电压，进而在触点间产生电弧或放电效应，这种过程对于触点而言通常具有破坏性，它加速触点的灼蚀。
实际电感的参数
为适应不同的应用，有多种不同形式的电感。选择合适的电感必须了解实际电感的非理想特性。实际电感是非理想的，如内电阻、寄生电容、等效并联电阻，使得它的工作特性完全不同于理想方程所描述的那样。某些电感，由于它的结构，会有比较大的电阻或电容特性，将会导致在特定频率下，电感可能在非线性下工作。其他的主要差别包括电流流过能力、允许偏差，最大电感和尺寸、品质因数、饱和特性、可调性、电磁辐射（EMI）和环境污染。
电感系数(L)：电感的特性是阻止流过电流的任何变化。感应系数取决于它的磁心材料、形状、大小和匝数。感应系数的单位是H。通常情况下，感应系数是以µH为单位。
电感的容许误差：电感的容许误差是由生产商所给定的以标称值为基础的变化量。标准电感的容许误差是由以特定的容差符号表示的：F=±1%、G=±2%、H=±3%、J=±5%、K=±10%、L=±15%（某些军品L=±20%）、M=±20%。
直流电阻（DCR）：电感线圈的电阻是在DC电流下测量的。在电感的设计中，DCR通常是近可能地减小，且标注出最大额定值。
增量电流：引起电感值下降5%（与零偏置相比）的直流偏置电流。如果超过该电流值被认为会造成电感值的明显下降。
最大电流（IDC）：在不损坏条件下，线圈可通过的最大直流电流。最大电流是以线圈的最高温度为基础的，而线圈温度是以环境温度为前提的。在低频时，可用电流有效值代替直流电流值。
饱和电流：引起电感值下降特定值（与零偏置相比）的直流偏置电流。这个特定值通常是10%和20%。在铁心线圈应用中为10%，而在存储能量应用中的功率（动力）线圈为20%。电感下降的原因是由于直流偏置电流影响了铁心的磁场特性。铁心及其周围空间只能存储给定量的磁通密度；超过最大磁通密度点，铁心的磁导率减小，所以，电感下降。铁心饱和特性并不适合于空心电感器。
自谐振频率（SRF或f0)：电感的分布电容和电感的谐振频率称之为自谐振频率。在该频率下，感抗与容抗相等，相互抵消。所以，在SRF处，电感的作用相当于纯电阻的高阻抗元件。同样在这个频率下，电感的品质因数Q值为零。分布电容是由依次缠绕在铁心周围的导线产生的。电容和电感并联存在，在SRF以上，并联的容抗就会变成主要分量。
品质因数（Q）：用于电感损耗的测量。Q值被定义为电抗和等效电阻之比，即XL/RE。由于XL是频率的函数，当确定Q值时，必须给定频率。在自谐振频率下，Q值为零，因为电抗为零。理想情况下，Q=XL/RDC=2πfL/RDC。
电感的温度系数：单位温度变化引起的电感变化量。电感的温度系数在零偏置下测量，并以百万分之一（ppm）表示。
电阻温度系数：单位温度变化引起的直流电阻变化量。电阻的温度系数在微偏置（VDC< 1V）下测量，并以百万分之一（ppm）表示。
居里温度：在该温度以上，磁性材料的磁性消失。
磁饱和磁通密度（Bsat）：表征磁性材料能够达到最大磁通密度的铁心参数。在该磁通密度下，铁心内的所有磁畴均被磁化，且方向一致。
常见的电感种类
电感器的种类很多(详见下图)，用途也很广。有些电感器是用于常规滤波，而有些则用于是RF/EMI滤波；有的电感器用于抑制大电流，还有的电感器用于能量存储（在开关电源中）。生产厂家将电感器分类成如下，典型类别：共模型、普通型、大电流型、高频型、功率型和RF扼流圈。选择电感器的基本参数包括：电感值、直流额定电流、直流电阻、容差和品质因数Q。
数字标识法：通常会印有3位数字，前两位表示有效数字，第3位表示后面要添加零的个数，单位一般为微亨(μH)。
字母数字混合标识法：一般由数字和字母组成，数字表示电感值的有效数字，字母表示倍率。例如，"R47" 表示电感值为0.47μH，这里的"R" 代表小数点；"1R0"表示电感值为1.0μH。
变压器基本原理

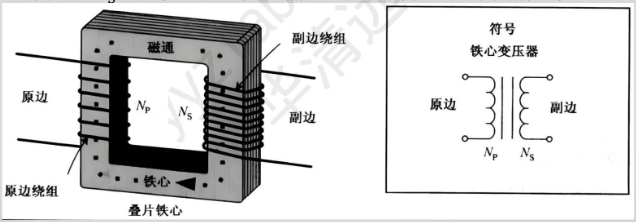

基本的变压器是二端口（四端）设备，它能把一个交流输入电压转变为一个升高的或者降低的交流输出电压。基于变化的电流产生变化的磁场这个原理，变压器不能升高或降低直流电压。一个典型的变压器由铁心叠片和铁心上所绕的两个或两个以上的绝缘线圈所组成。其中一个线圈称为原边线圈（有NP匝），另一个称为副边线圈（有NS匝）。简化的变压器及它的图解符号如下图所示。
当交流电压通过变压器的原边线圈时，一个交变的磁通
将产生于原边线圈，通过叠片铁心传送到副边线圈(铁心可以增加电感，叠片可以减少由涡流产生的能耗)。根据法拉第电磁感应定律，假定有一个理想的磁通电偶(电偶系数为1)，变化的磁通将产生了一个电压
，把原边线圈产生的磁通公式和副边线圈产生的电压公式联立可以得到下面一个有用的公式：
这个公式表明如果原边线圈的匝数多于副边线圈，那么副边线圈的电压将比原边线圈的电压低，反过来，如果原边线圈的匝数少于副边线圈，那么副边线圈的电压将比原边线圈的电压高。
副边开路的情况
当把一个电压源接到变压器的原边线圈两端，而副边线圈开路时，此电压源将使变压器等效于一个简单的电感，其阻抗值为
，并且根据欧姆定律，其电流值将等于
，同时电压
将对副边线圈起作用。原边线圈中的电流称为变压器的励磁电流。一个理想变压器，如果没有内部损耗，将不会消耗能量。当电流通过原边线圈时，将和电压相差90°相位角。由于副边没有负载，变压器中仅有的损耗产生于铁心中或者原边线圈中。
副边带载的情况
当负载接入副边后，副边电流将产生磁场来对抗原边电流产生的磁场。原边线圈产生的电压值等于外加电压，因此原有的磁场必须存在。因此，原边线圈必须提供足够的附加电流用来建立这样一个磁场：它与副边电流产生的磁场刚好大小相等且方向相反。在这一点上，我们假定原边电流是由副边负载产生（这是接近实际情况的，因为在额定功率输出时，励磁电流相对于原边负载电流是非常小的）。
变压器的电流比
为了弄清楚原边电流和副边电流的关系，假定效率是100%的理想变压器(实际效率是65%~99%之间)，然后推断所有消耗在副边回路负载上的能量应该等于原边回路电源提供的能量。根据能量定律，可得到：
把变压器电压公式带入上式可以得：
两边同时消去VP，可得到下述的电流关系式：
变压器的功率比
前面，我们是假定功率从原边回路百分之百地转移到副边回路而导出了变压器电流公式。很重要的一点我们应该知道，在线圈的电阻和变压器的铁心上总有一些功率的损耗。这意味着原边线圈从电压源获得的功率要比副边回路中的功率大。这可以用下面的表达式来描述：
其中PS是副边回路的输出功率，PP是原边回路的输人功率，n被称为效率。效率n总小于1，通常是采用一个百分比表达。
例如：0.75表达为75%。
变压器的阻抗比
应用欧姆定律
，假定有个理想变压器，原边回路功率全部转移到副边回路，就能得到一个包括原边线圈和副边线圈阻抗在内的公式：
消去原边回路电压，可以得到以下的阻抗变换表达式：
其中ZP是从功率源看进去的原边回路终端阻抗，ZS是与副边回路的负载阻抗。如果副边回路负载阻抗增加，那么从原边回路的电压源两端看去，原边回路的阻抗将和线圈匝数的平方成正比。
了解磁珠与应用
磁珠的定义与原理

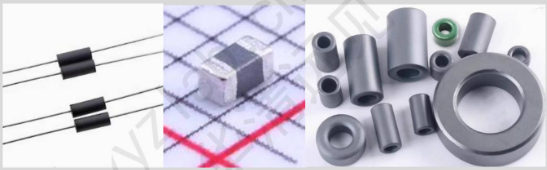

定义：磁珠全称为铁氧体磁珠滤波器，是一种由铁氧体材料制成的，具有一定电感量和电阻值的电子元件，通常呈圆柱形或环形，外观与普通的电阻、电容等元件有所不同。
原理：磁珠利用了铁氧体材料的高频特性。在高频情况下，磁珠的电感会呈现出较大的感抗，同时其电阻也会对电流产生阻碍作用。当高频电流通过磁珠时，磁珠会将高频能量转化为热能消耗掉，从而起到抑制高频噪声的作用。
磁珠的特性
高频率特性：在高频段，磁珠能够提供较高的阻抗，有效地抑制高频噪声。一般来说，磁珠的阻抗会随着频率的升高而增大，在特定的频率范围内可以达到很高的值。
低直流电阻：磁珠在直流电路中呈现出较低的电阻，对直流信号的传输影响较小，能够保证直流电源的稳定供应。
电磁兼容性好：磁珠可以有效地减少电磁干扰（EMI）和电磁辐射（EMR），提高电子设备的电磁兼容性，使设备在复杂的电磁环境中能够稳定工作。
磁珠的参数
阻抗：磁珠的阻抗是其最重要的参数之一，它表示磁珠对交流信号的阻碍能力。一般用Z表示，单位为欧姆（Ω）。阻抗通常会随着频率的变化而变化，在不同的频率下，磁珠的阻抗值不同。产品手册中通常会给出磁珠在特定频率下的阻抗值，如100MHz、1GHz等。
例如，某款磁珠在100MHz时的阻抗为500Ω，这意味着在100MHz的频率下，该磁珠对交流信号的阻碍作用相当于一个500Ω 的电阻。
直流电阻(DCR)：直流电阻是指磁珠在直流电路中的电阻值，通常用Rdc表示，单位也是欧姆（Ω）。直流电阻越小，磁珠在直流电路中消耗的功率就越小，对直流信号的影响也就越小。
比如，一个磁珠的直流电阻为0.1Ω，当有1A的直流电流通过时，根据欧姆定律P= I²R，磁珠消耗的功率仅为0.1W。
额定电流：额定电流是指磁珠能够长时间稳定工作的最大电流值，用Irated表示，单位为安培（A）。当通过磁珠的电流超过额定电流时，磁珠可能会因为过热而损坏，或者其性能会受到影响。
例如，某磁珠的额定电流为2A，如果实际电路中的电流达到2.5A，就可能导致磁珠发热严重，甚至烧毁。
阻抗误差：阻抗误差常见为±25%。比如某磁珠标注阻抗为100Ω@100MHz，误差±25%，那么在100MHz频率下，其实际阻抗可能在75Ω 到125Ω 之间12。
磁珠的应用
电源电路
电源滤波：在电源输入端和输出端使用磁珠，可以有效地滤除电源中的高频噪声，为电路提供干净、稳定的电源。
抑制噪声：当电源开关管在导通和截止时，会产生高频噪声。磁珠可以与电容组成LC滤波器，抑制这些噪声，防止它们对其他电路产生干扰。
信号传输电路
USB接口：在USB信号线中串联磁珠，可以抑制USB信号线上的高频干扰，提高信号传输的质量，防止数据传输错误。
音频电路：在音频信号线中使用磁珠，能够滤除音频信号中的高频噪声，改善音频信号的质量，使声音更加清晰。
射频电路
天线匹配：在天线电路中，磁珠可以用于调整天线的阻抗匹配，提高天线的辐射效率，增强无线信号的传输距离和强度。
射频滤波：在射频信号传输路径中，磁珠可以滤除不需要的射频噪声和干扰信号，提高射频信号的纯度和稳定性。
电磁兼容性设计
PCB布局：在印刷电路板（PCB）设计中，合理地放置磁珠可以有效地抑制电路板上的电磁干扰，提高整个电路板的电磁兼容性。
设备屏蔽：对于一些对电磁干扰敏感的设备，如医疗设备、航空航天设备等，可以在设备的电源线和信号线入口处安装磁珠，防止外部电磁干扰进入设备内部，同时也可以防止设备内部的电磁辐射泄漏到外部。
本征半导体

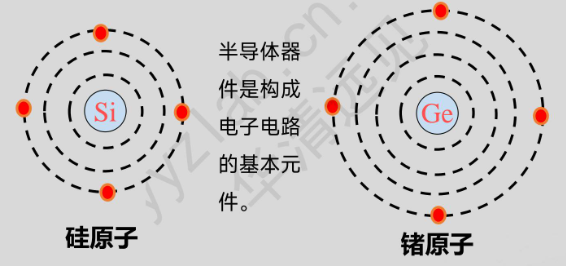

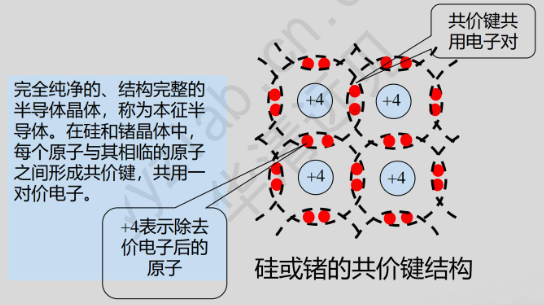

现代电子学中，用得最多的半导体是硅和锗，它们的最外层电子（价电子）都是四个。
由于硅和锗的最外层电子既不象导体那么容易挣脱原子核的束缚，也不象绝缘体那样被原子核束缚得那么紧，因而其导电性介于两者之间，称为半导体。
形成共价键后，每个原子最外层电子是八个，构成稳定结构。共价键有很强的结合力，使原子规则排列，形成晶体。

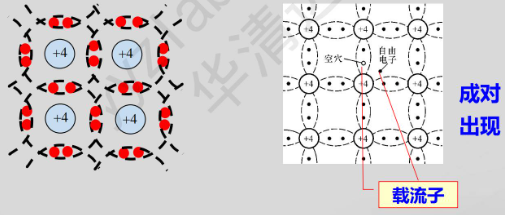

共价键中两个电子被紧紧束缚在共价键中，称为束缚电子，常温下仅有极少数价电子由于热运动获得足够的能量才能挣脱共价键的束缚而成为自由电子；与此同时，在共价键中留下一个空位，称为空穴。所以本征半导体的导电能力很弱。
杂质半导体
N型半导体

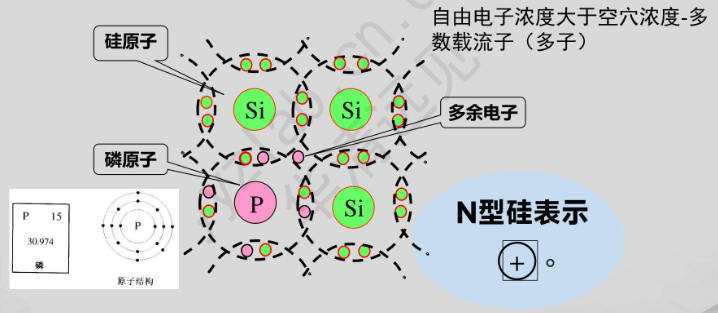

在本征半导体中掺入某些微量的杂质，就会使半导体的导电性能发生显著变化。其原因是掺杂半导体的某种载流子浓度大大增加。

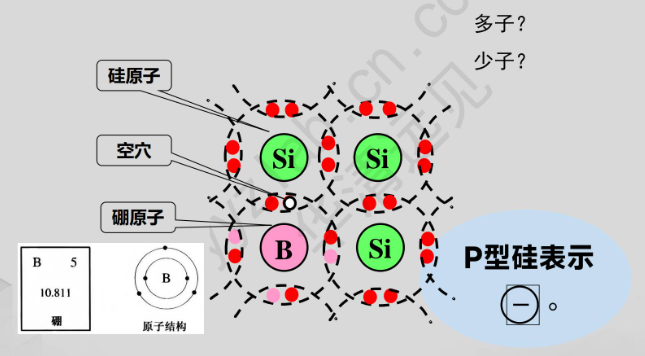

P型半导体
空穴被认为带一个单位的正电荷，并且可以移动。

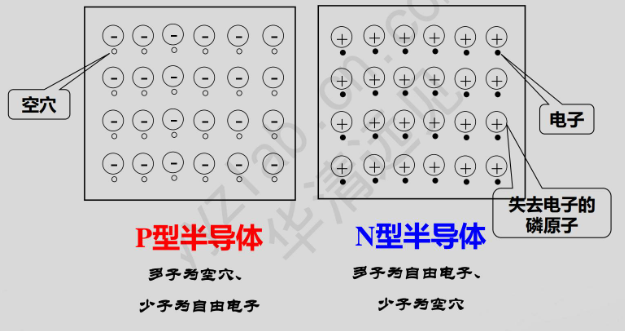

杂质半导体的示意图
PN节的形成
采用不同的掺杂工艺，将P型半导体与N型半导体制作在同一硅片上，在它们的交界面处就会形成PN结。

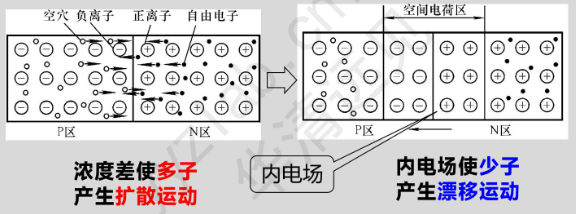

当参与扩散运动的多子数目和参与漂移运动的少子数目相同时，达到动态平衡，就形成了PN结。
当在PN结的两端外加电压，就将破坏原来的平衡状态。

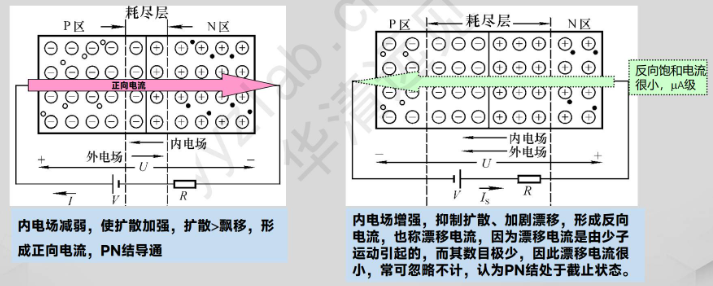

PN结加上正向电压（正向偏置）的意思是：P区加正电压、N区加负电压。
PN结加上反向电压（反向偏置）的意思是：P区加负电压、N区加正电压。
半导体二极管

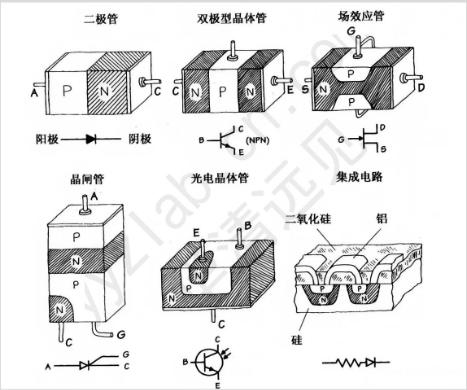

常见的硅半导体器件
半导体二极管

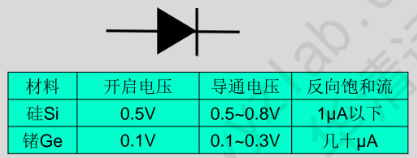

二极管是一个两端的半导体器件（其表示符号如下图所示），它的作用就像是电流的一个单向门。当二极管的阳极相对于阴极的电压为正时，称为正向偏置，二极管允许电流通过。然而，当极性相反时（二极管的阳极相对于阴极的电压为负时），称为反向偏置，二极管不允许电流通过。
二极管经常用在把交流电压和电流转换成直流电压和电流的电路中(AC/DC电源)。

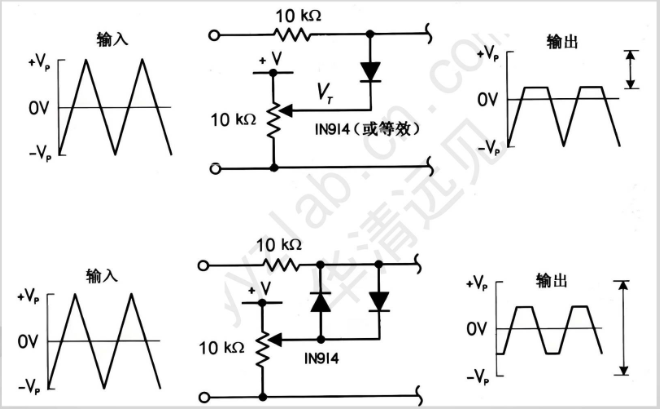

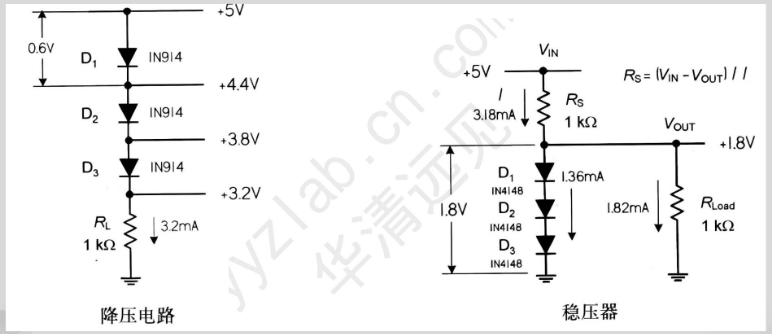

二极管也常用于电压的倍增电路，稳压电路，限压电路和检波电路中。
二极管的参数
当选择二极管时需要考虑几个参数：反向峰值电压；最大整流电流，反向漏电流，最大正向电压降。
二极管的封装

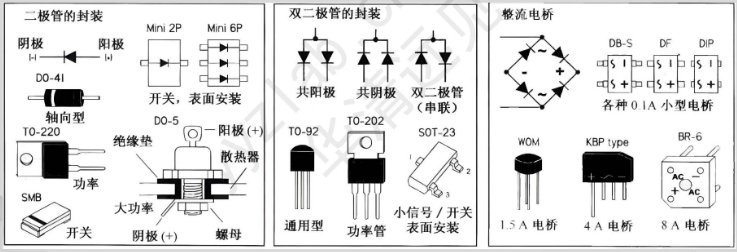

二极管有多种不同封装，一些是带有散热片封装（例如：TO-220，DO-5），一些是贴片封装，另一些用于开关应用中二极管组以IC的形式封装。双二极管和二极管桥式整流器，不同的功率水平同样也有不同的封装和尺寸。
二极管的应用

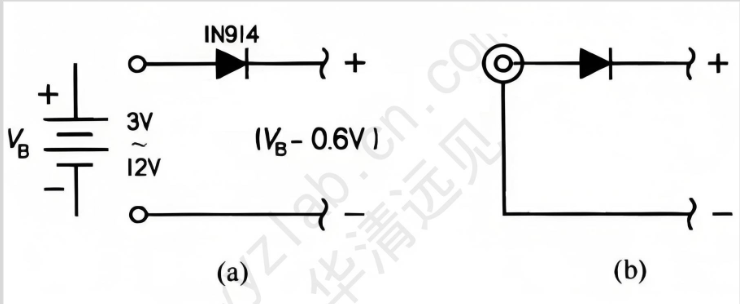

反极性保护

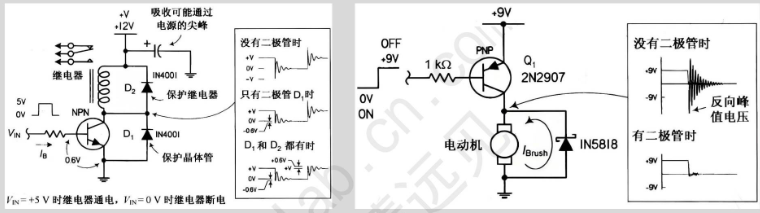

用续流二极管抑制瞬态
二极管钳位
二极管背压
稳压管的原理

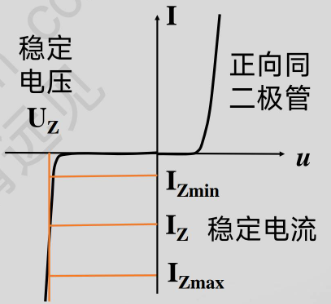

当稳压二极管工作在反向击穿状态下,当工作电流IZ在IZ(max)和IZ(min)之间时,其两端电压近似为常数。

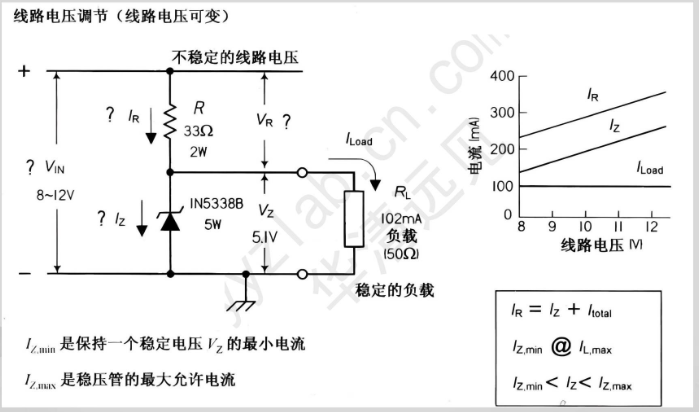

流过稳压二极管的最大电流不能超过IZ(max),否则稳压管将因功耗过大而损坏。因此，在稳压管电路中，必须有一个限流电阻，使稳压管中流过合适大小的电流。

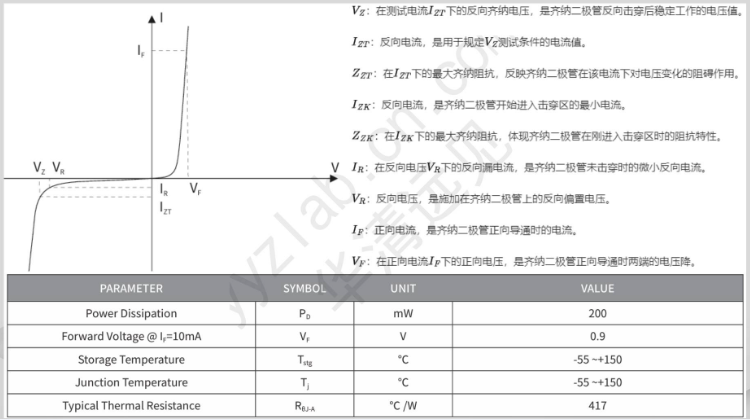

稳压管的参数

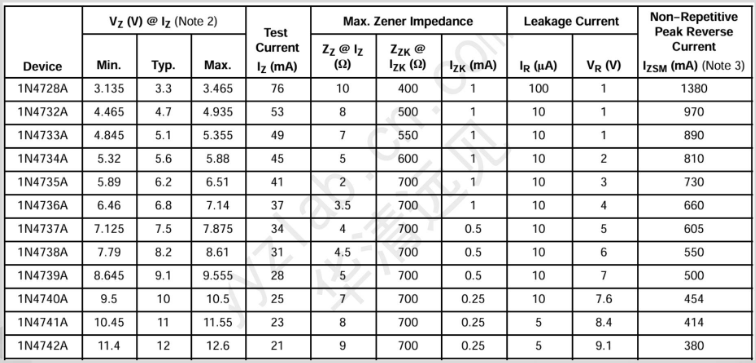

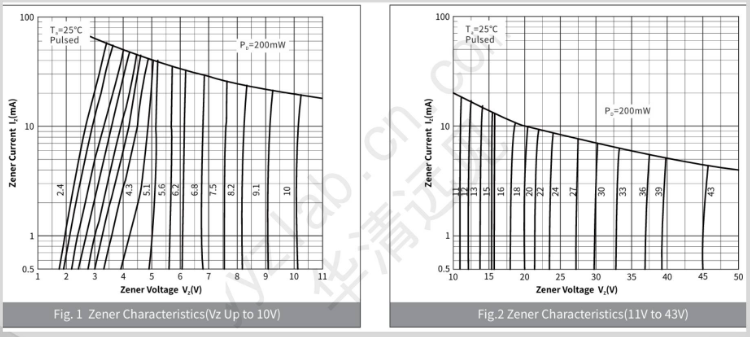

稳压二极管的最小稳定电流（IZ(min)）
是指稳压二极管工作于稳定电压时所需的最小反向电流。当通过稳压二极管的反向电流小于这个值时，稳压二极管无法稳定工作在反向击穿区，不能起到稳压作用。
稳压二极管的最大稳定电流（IZ(max)）
是指稳压二极管允许通过的最大反向电流。如果工作电流超过此值，可能会因功耗过大导致稳压二极管过热损坏。最大稳定电流可以通过最大耗散功率（PzM）和稳定电压（VZ）计算得出，即PzM=VZIZ(max)

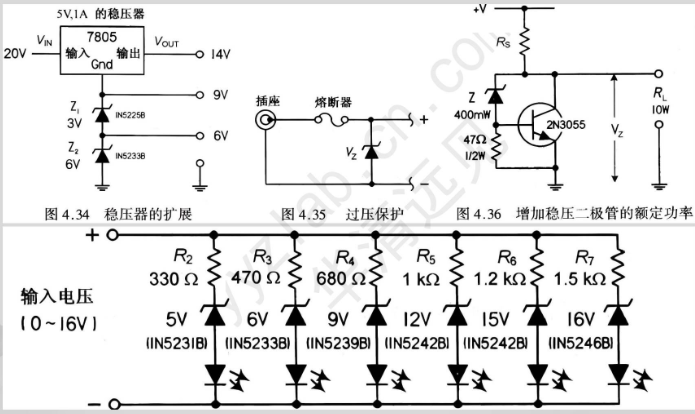

稳压管的应用
基本概念
整流二极管是一种用于将交流电转换为直流电的半导体器件。它具有单向导电性，只允许电流从一个方向通过，而阻止电流从相反方向通过。这一特性使得它能够在交流电路中实现整流功能，将正负交替变化的交流电转换为单一方向的直流电。
工作原理
整流二极管的核心是PN结。P型半导体中有较多的空穴，N型半导体中有较多的电子。在PN结形成时，由于P区和N区的载流子浓度不同，会发生扩散运动，使得P区和N区交界处形成一个内建电场，该电场方向从N区指向P区，它阻止扩散运动的进一步进行。
当在PN结两端加上正向电压时，即P区接电源正极，N区接电源负极，外电场与内建电场方向相反，削弱了内建电场，使得扩散运动能够顺利进行，从而形成较大的正向电流，此时二极管处于导通状态。
当加上反向电压时，外电场与内建电场方向相同，加强了内建电场，使得扩散运动难以进行，只有少数的漂移运动形成很小的反向电流，在理想情况下可认为反向电流为零，此时二极管处于截止状态。
特性参数
常见的整流二极管

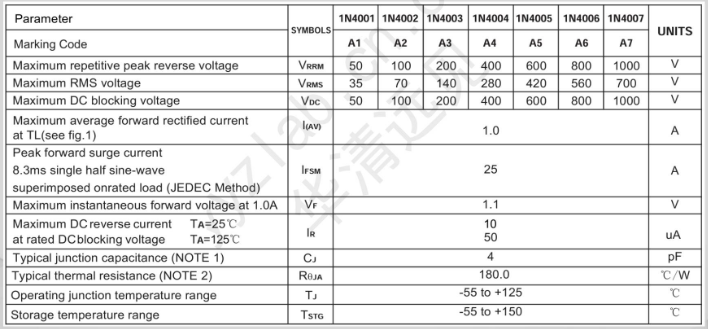

普通整流二极管（1N4001~1N4007）：以PN结为基础，利用PN结正向导通、反向截止特性工作，当正向电压使PN结内电场削弱时导通，反向电压使内电场增强时截止。
快恢复整流二极管（FR107等FR系列）：也是基于PN结，但工艺上常采用掺金措施，结构上有的采用PN结构，有的采用改进的PIN结构，增加了基区I，可减小反向恢复电荷。
超快恢复整流二极管（UF4001~UF4007系列）：在快恢复二极管基础上发展而来，结构与快恢复二极管类似，但在工艺等方面进一步优化，以实现更短的反向恢复时间。
肖特基整流二极管（1N5819等1N58系列）：采用金属-半导体接触形成的势垒，没有PN结，利用多数载流子导电，不存在少数载流子存储和反向恢复问题。
性能参数
反向恢复时间
普通整流二极管：反向恢复时间长，一般在5μs 以上，不适用于高频电路。
快恢复整流二极管：反向恢复时间一般在几十ns到几百ns之间。
超快恢复整流二极管：反向恢复时间通常在100ns以下，甚至可达几十ns。
肖特基整流二极管：反向恢复时间极短，一般在10~40ns，甚至可到10ns以内。
正向压降
普通整流二极管：正向压降一般在0.6-0.7V。
快恢复整流二极管：正向压降相对较高，通常在1V-2V。
超快恢复整流二极管：正向压降与快恢复二极管相近或略低。
肖特基整流二极管：正向压降较低，通常在0.3V-0.6V，低电压时优势明显。
反向耐压和电流能力
普通整流二极管：反向耐压和电流能力范围广，可满足不同低压到中高压需求。
快恢复整流二极管：可设计成具有较高的耐压和电流能力，能承受较高反向电压和较大电流。
超快恢复整流二极管：与快恢复二极管类似，耐压和电流能力较强，但重点在超快速恢复特性。
肖特基整流二极管：通常耐压较低，一般低于150V，反向漏电流相对较大，但能适应大电流。
常见应用

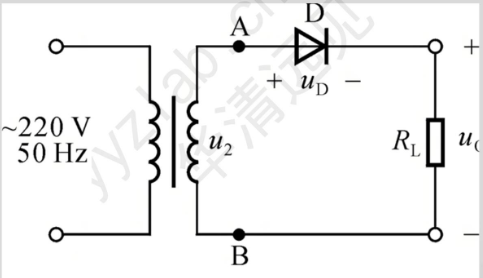

半波整流电路：利用一个整流二极管，在交流电压的正半周时，二极管导通，负载上有电流通过，得到正半周的电压波形；在负半周时，二极管截止，负载上无电流，输出电压为零。这样就将交流电的一半转换为直流电，但输出的直流电压脉动较大。

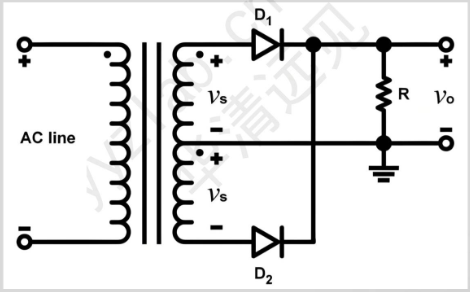

全波整流电路：通常采用两个整流二极管，分别对交流电压的正半周和负半周进行整流，使负载在交流电压的整个周期内都有电流通过，输出的直流电压脉动相对半波整流电路有所减小，电压利用率更高。

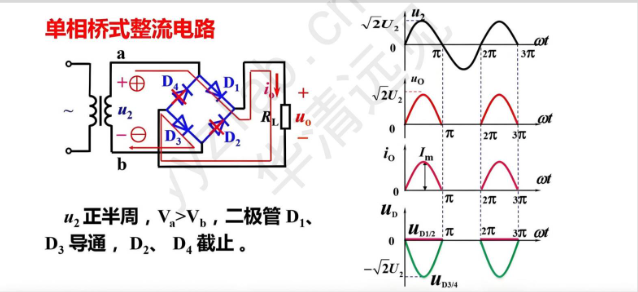

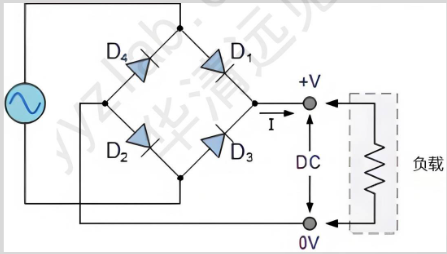

桥式整流电路：由四个整流二极管组成，无论交流输入电压的极性如何，在每个半周都有两个二极管导通，两个二极管截止，将交流电的正负半周都转换为同一方向的直流电输出。其输出的直流电压更加平稳，且在相同的输入电压和负载条件下，输出的直流电压和电流比半波整流和全波整流电路都要高，是应用最为广泛的整流电路。

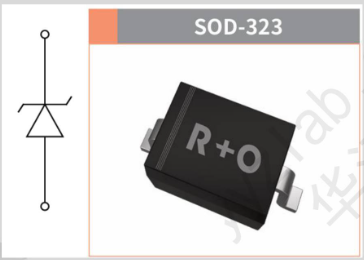

ESD保护二极管 原理与应用
正向导通：与普通二极管一样具有单向导电性。在正向偏压下，即阳极相对于阴极呈正电位时，二极管导通，允许电流流过。
反向击穿：当处于反向偏压时，正常情况下表现出很高的电阻，阻止电流的流动。然而，当反向电压超过二极管的击穿电压VBR时，二极管会发生击穿，从而允许大电流流过。在静电放电过程中，保护二极管会在其他敏感元件受损之前先击穿并导通，提供一个低阻抗的路径，将静电电荷安全地引导至地线。
快速电荷转移：静电放电发生时，大量电荷会迅速寻找释放路径。ESD保护二极管能快速响应，其击穿电压VBR通常远低于被保护电路元件的最大耐受电压，可在瞬间将线路上的静电释放到地，使被保护的电路免遭静电冲击。
表示符号
单向ESD保护二极管（Uni）：内部结构类似普通二极管，具有单向导电性。在正向电压达到导通电压时，二极管导通，电流可以顺利通过；在反向电压下，只有当反向电压达到特定的反向击穿电压时，才会反向导通，进行静电泄放，正常工作时处于反向截止状态。
双向ESD保护二极管（Bi）：通常由两个背对背的二极管组成，无论施加的电压是正向还是反向，只要电压超过其导通电压，就会有一个方向的二极管导通，将静电电流泄放到地，实现双向的静电保护。
应用领域
通信领域：广泛应用于USB、HDMI、RS485、RS232、VGA、RJ11、RJ45等通信接口的静电保护。如在USB接口中，能防止插拔设备时产生的静电损坏接口电路；在RJ45网络接口中，可保护网络设备免受外部静电干扰。
消费电子：手机、平板电脑、笔记本电脑、数码相机等内部的各种接口和电路都需要ESD保护。比如手机的SIM卡接口、耳机接口等，防止插拔时的静电对手机电路造成损害；平板电脑的触摸屏电路也常使用ESD保护二极管，确保触摸屏的稳定工作。
汽车电子：电子控制系统、车载娱乐系统、传感器等都有ESD保护需求。例如汽车的发动机控制单元（ECU）、车载导航系统等，防止汽车在行驶过程中因各种原因产生的静电对电子设备造成损坏。
工业控制：工业自动化设备、PLC、传感器等在复杂的工业环境中容易受到静电影响，ESD保护二极管可保护这些设备的电路稳定运行，确保工业生产的正常进行。
智能穿戴设备：如智能手表、智能手环等，由于其内部电路集成度高、体积小，对静电更为敏感，ESD保护二极管可保护其蓝牙模块、显示屏接口等电路免受静电损害。
主要的参数
截止电压VRWM：ESD允许施加的最大工作电压，低于该电压时ESD截止，漏电流几微安。
击穿电压VBR：ESD开始雪崩击穿的电压，一般在规定的1mA电流下测量。
钳位电压VC：施加规定波形的峰值脉冲电流IPP时，ESD两端测得的峰值电压。大部分ESD产品VC与VBR及IPP成正比关系。
反向电流IR：在ESD两端施加时测得的电流，此电流越小，对保护电路影响越小。
峰值脉冲电流IPP：一般采用8/20μs 的波形测量，IPP越大，耐脉冲电流冲击能力越强。
结电容CJ：与ESD的芯片面积、工作电压有关。对于相同电压的ESD产品，芯片面积越大结电容越大。
晶体管的简介
定义：晶体管是一种基于半导体材料制成的电子器件，通过控制电子或空穴的流动来实现对电信号的放大、开关等功能。

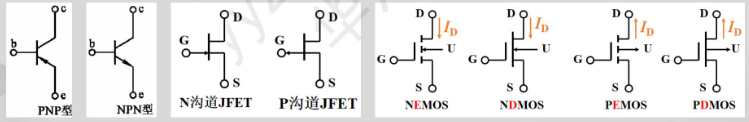

基本结构：主要有双极型晶体管（BJT）和场效应晶体管（FET）两大类。双极型晶体管由三个区域组成，分别是发射区、基区和集电区，发射区和集电区之间通过基区相互作用。场效应晶体管根据结构不同分为结型场效应管（JFET）和金属-氧化物-半导体场效应管（MOSFET），以MOSFET为例，它有源极、栅极和漏极三个电极，通过栅极电压控制源极和漏极之间的电流。
双极型晶体管

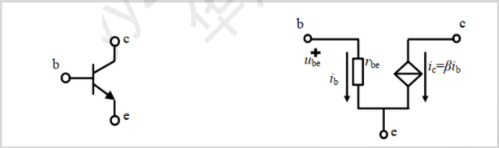

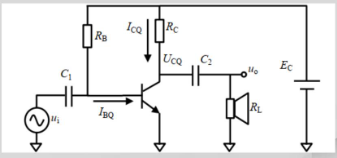

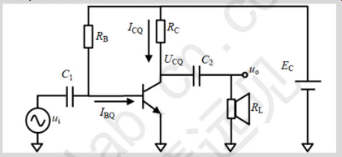

双极型晶体管是三端器件，可用做电控开关或放大控制器。这些器件有NPN或PNP两种结构，如下图所示。NPN型双极型晶体管用一个小的输入电流和正向电压在基极（相对于发射极）来控制非常大的集电极-发射极电流。反过来，PNP型双极型晶体管用一个小的基极输出电流和基极负电压(相对于发射极)来控制一个大的发射极-集电极电流。

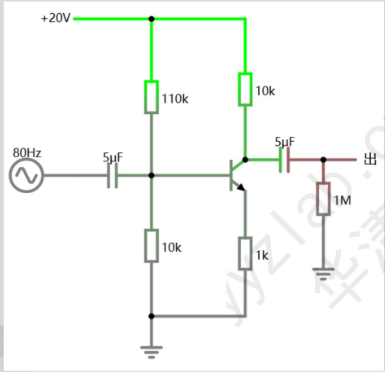

双极型晶体管是非常有用的器件。通过控制信号来控制电流的能力，使得它们成为电控开关电路、稳流电路、稳压电路、放大电路、振荡电路和储存器电路的基本元件。
双极型晶体管是如何工作的
发射区：多子浓度高基区：多子浓度低，薄集电区：结面积大
放大的条件：UBE＞UON(发射结正偏)UCE≥UBE(集电结反偏)

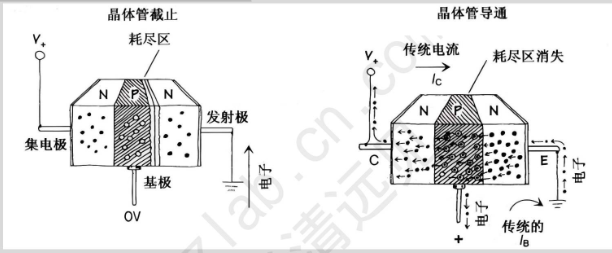

一个NPN型双极型晶体管是由两个N型半导体中间夹着一个P型半导体薄层构成。当晶体管的基极不加电压时，由于PN结的存在发射极的电子无法移到集电极。如果NPN型晶体管的基极加正向电压（至少0.6V），基极和发射极之间的PN结正向偏置。在正向偏置情况下，自由电子被拉向加正电压的基极。

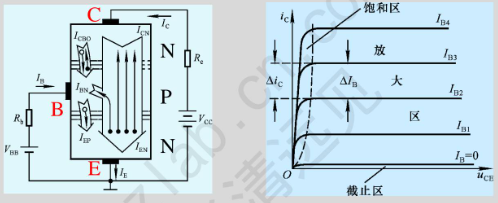

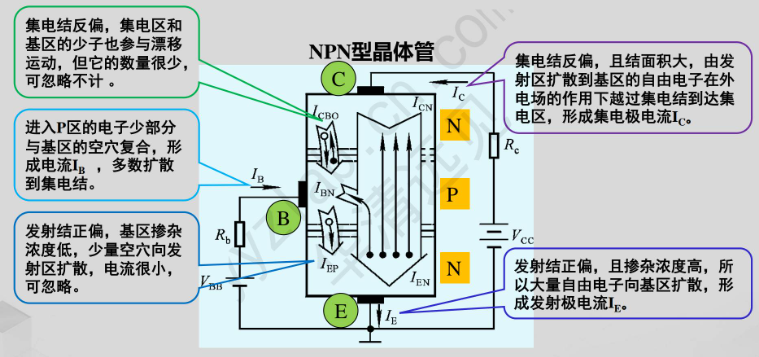

双极型晶体管电流放大原理
集电结反偏，集电区和基区的少子也参与漂移运动，但它的数量很少，可忽略不计。
进入P区的电子少部分与基区的空穴复合，形成电流IB，多数扩散到集电结。
发射结正偏，基区掺杂浓度低，少量空穴向发射区扩散，电流很小，可忽略。

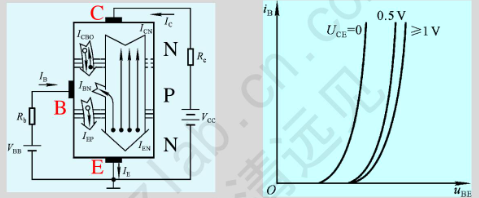

集电结反偏，且结面积大，由发射区扩散到基区的自由电子在外电场的作用下越过集电结到达集电区，形成集电极电流IC。
发射结正偏，且掺杂浓度高，所以大量自由电子向基区扩散，形成发射极电流IE。

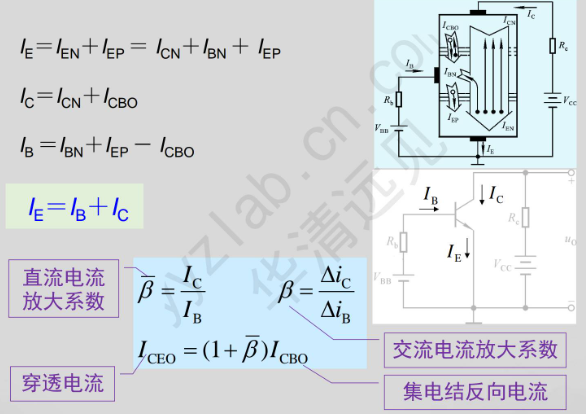

双极型晶体管电流分配关系
典型特性曲线
特性曲线

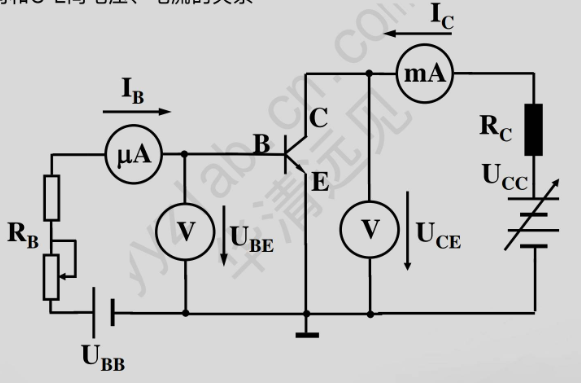

描述B-E间和C-E间电压、电流的关系
输入特性曲线
当UCE一定时，iB与uBE的关系。
1、当C-E间电压为零时，即相当于短路，此时相当于两个并联的PN结，所以输入特性曲线应该与PN结类似；
2、当C-E间电压增大时，由发射区注入基区的自由电子一部分越过基区和集电结形成集电极电流，而另一部分在基区参与复合运动的自由电子将随C-E间电压增加而减少。因此，要获得同样的基极电流，就必须加大B-E间电压，使发射区向基区注入更多的电子。因此，曲线右移。

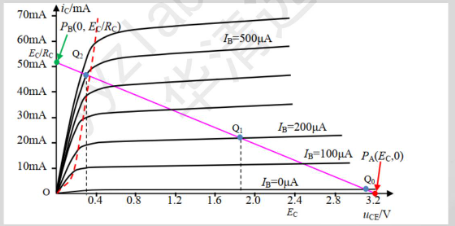

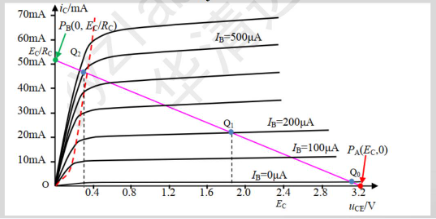

分三个工作区：截止区、放大区、饱和区。
1、当C-E间电压从零逐渐增大时，集电结电场增大，收集由发射区至基区的自由电子能力逐渐加强，因而，集电极电流也就逐渐增大（此期间CE间电压小于BE间电压）；
2、当C-E间电压增大到一定数值时（超过BE间电压），集电极电场足以将基区自由电子的绝大部分收集到集电区来，C-E间电压再增大，收集能力已经没有明显提高，表现为曲线几乎平行于横轴。
输出特性三个工作区的条件及特点
(1)放大区
发射结正偏（UBE>UON），集电结反偏（UCE>=UBE），
,表现出IB对IC的控制作用。
(2)饱和区
发射结正偏，集电结正偏，即UCE<UBE，当基极电流IB增大到一定程度时，集电极电流IC不再随IB的增大。在饱和区，会达到一个由电路参数决定的最大值。
(3)截止区
两个重要的总结
总结1：对于一个NPN型晶体管，无论基极电压多大，集电极电压VC必须比发射极电压VE大零点几伏，否则，电流将不能通过集电极与发射极。而对于PNP型晶体管，发射极电压必须比集电极电压大零点几伏。
总结2：对于一个NPN型晶体管，基极和发射极之间有一个0.6V的压降。而对于PNP型晶体管，基极和发射极之间有一个0.6V的电压升。在操作上这将意味着对于NPN型晶体管，基极电压VB要比发射极电压VE至少高0.6V；否则，晶体管将不能通过集电极-发射极电流。对于PNP型晶体管，VB比VE至少小0.6V，否则，它将不能通过发射极一集电极电流。
晶体管的应用 开关的控制
双极型晶体管（BJT）是一种电流控制型器件，有三个电极：发射极（E）、基极（B）和集电极（C），可分为NPN型和PNP型。
工作原理:
截止状态：当基极电流IB= 0时，发射结零偏或反偏，集电结反偏，晶体管处于截止状态，此时集电极与发射极之间几乎没有电流通过，相当于开关断开。
饱和状态：当基极电流IB足够大时，发射结和集电结都正偏，晶体管进入饱和状态，集电极电流IC不再随IB的增加而明显增大，集电极与发射极之间的电压VCE很小，相当于开关闭合。

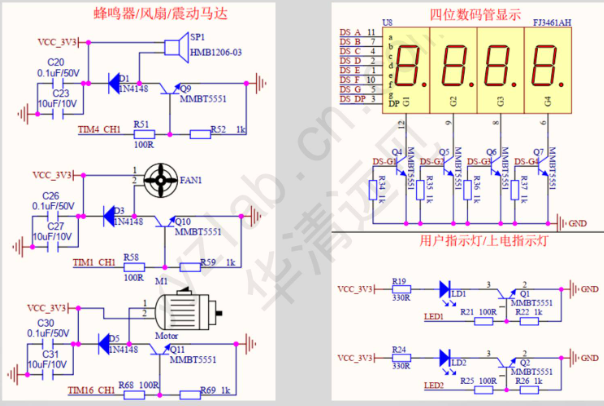

开关控制的基本电路
以NPN型晶体管为例：
在基极回路中，通过一个电阻RB连接到输入信号源，集电极回路中，集电极通过一个负载电阻RC连接到电源VCC，发射极接地。当输入信号为低电平时，晶体管截止，集电极与发射极之间相当于开路，负载电阻RC上没有电流通过，输出为高电平；当输入信号为高电平时，晶体管饱和导通，集电极与发射极之间相当于短路，负载电阻RC上有电流通过，输出为低电平。
优点
速度快、驱动能力强、可靠性高。
缺点
存在饱和压降、基极电流控制复杂、频率特性受限
实际的应用举例
多谐振荡器

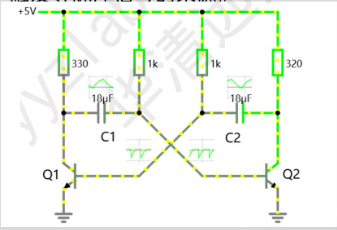

多谐振荡器是一种能产生矩形波的自激振荡器，可以利用双极型晶体管的开关特性来实现多谐振荡。一般由两个晶体管和若干电阻、电容组成，通过合理设置电路参数，使两个晶体管交替导通和截止，从而产生矩形波信号。这种振荡器结构简单，成本低，但频率稳定性相对较差。
多谐振荡器按工作状态可分为非稳态多谐振荡器（Astable Multivibrator）、单稳态多谐振荡器（Monostable Multivibrator）和双稳态多谐振荡器（BistableMultivibrator）。
非稳态多谐振荡器（Astable Multivibrator）
工作特点：不需要输入信号来触发，属于自激振荡器。对于输出信号，有两种状态，但都不稳定，总是从一个状态转变到另一个状态，持续产生周期性的方波或矩形波信号，因此又称为"弛张振荡器"。
应用场景：常用于产生时钟信号、脉冲信号源等，为数字系统提供时钟基准，或作为各种定时、计数、触发等脉冲信号的来源。

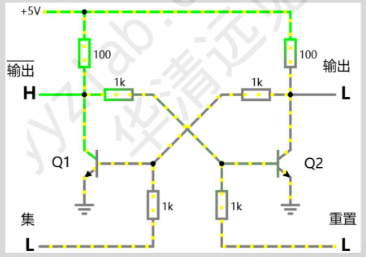

双稳态多谐振荡器（Bistable Multivibrator）
工作特点：同样需要输入信号来触发。触发后，输出信号由一个稳态转变到另一个稳态，并且会一直保持这个状态，直到下一个触发信号到来才会再次切换。
应用场景：双稳态多谐振荡器属于触发器，常用于存储器等存储元件，可存储一个比特的信息，也用于一些需要状态保持和切换的电路中。

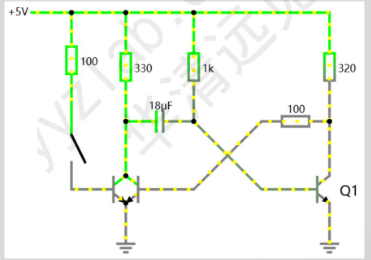

单稳态多谐振荡器（Monostable Multivibrator）
工作特点：需要输入信号来触发。触发后，输出信号处于非稳态，但持续一段时间后还是会回到稳态。稳定状态意味着除非从外部施加触发操作，否则晶体管的开/关状态不会改变。这个暂稳时间是由电阻和电容的参数决定的。
应用场景：用于延时、消除抖动等，也适用于产生一定时间的信号，如定时器等。
电流源应用
晶体管电流源简介
晶体管电流源是利用晶体管的特性来提供稳定电流的电路，在模拟电路和集成电路中应用广泛。
原理：晶体管电流源主要利用晶体管在特定工作区域的特性来实现电流的稳定输出。以NPN型晶体管为例，当晶体管工作在放大区时，集电极电流IC与基极电流IB之间存在近似的线性关系
（β为电流放大系数），并且在一定条件下，只要基极电流IB保持稳定，集电极电流IC也会保持相对稳定。
单管电流源
由一个晶体管和几个电阻组成，通过固定的基极偏置电压来确定基极电流，从而得到相对稳定的集电极电流。这种电流源结构简单，但受晶体管参数（如β值）和温度变化的影响较大，电流稳定性较差。
镜像电流源
基本镜像电流源：由两个特性相同的晶体管组成，其中一个晶体管作为参考晶体管，另一个作为输出晶体管。参考晶体管的集电极电流由外部电路确定，由于两个晶体管的发射结电压相等，根据晶体管的电流特性，输出晶体管的集电极电流会与参考晶体管的集电极电流成比例关系，通常近似相等，从而实现电流的镜像复制。这种电流源结构简单，但对晶体管的匹配要求较高，并且输出电流会受到电源电压变化的影响。
射极跟随器 电路静态分析
晶体管信号放大的原理
新概念模拟电路I-晶体管-西安交大电气学院杨建国教授丛书
静态工作点的介绍
晶体管的静态工作点是指在没有输入信号时，晶体管电路中各电极的直流电压和直流电流的值，通常用Q点表示。
确保信号正常放大：合适的静态工作点能保证晶体管在输入信号的整个周期内都处于放大状态，使输出信号能够真实地反映输入信号的变化，避免出现失真。
稳定电路性能：它有助于稳定电路的增益、输入输出电阻等性能指标。如果静态工作点不稳定，会导致电路的放大倍数发生变化，影响电路的正常工作。
静态工作点相关参数
基极电流IBQ：是指晶体管基极的直流电流。它的大小对晶体管的工作状态有重要影响，一般来说，IBQ决定了晶体管的放大能力和工作点的稳定性。
集电极电流ICQ：是集电极的直流电流，与基极电流IBQ之间存在比例关系，即
，其中β为晶体管的电流放大系数。
集射极电压VCEQ：是集电极与发射极之间的直流电压，它反映了晶体管的工作状态和功率损耗情况。在不同的电路中，根据具体要求需要将VCEQ设置在合适的范围内。
晶体管电路的耦合
晶体管电路的耦合是指将前级晶体管电路的输出信号传递到后级晶体管电路的方式，其作用是保证信号能够顺利通过各级电路，同时使各级电路的静态工作点相互独立，互不影响。
常见的耦合方式主要包含阻容耦合、直接耦合、变压器耦合以及光电耦合。
阻容耦合：通过电容和电阻组成的电路将前级输出信号耦合到后级输入。电容具有"隔直流通交流"的特性，它可以阻止前级电路的直流成分进入后级，只让交流信号通过，电阻则用于提供合适的直流偏置和信号传输路径。
优点：各级静态工作点相互独立，设计和调试简单。
缺点：低频特性较差，由于电容在低频时容抗较大，会使低频信号的传输受到影响，造成信号衰减；不适合传输缓慢变化的信号或直流信号；体积相对较大，在集成化程度要求高的电路中应用受限。
晶体管静态估算和状态判断
1.依据UBEQ≈0.7V，完成IBQ的估算
2.假设晶体管处于放大状态，即
，求解出UCEQ。
3.如果UCEQ>= 0.3V，则假设成立，晶体管处于放大状态，ICQ和UCEQ如前所求。
4.如果UCEQ< 0.3V，则假设不成立，晶体管处于饱和状态：UCEQ强制等于0.3V，并据此计算出ICQ。
微变等效模型
微变等效模型基础
晶体管的微变等效模型是一种在小信号条件下，将非线性的晶体管等效为线性电路模型的方法，以便于对晶体管电路进行分析和计算。
模型建立基础：晶体管在小信号工作时，可认为其在静态工作点附近的特性是线性的。此时，晶体管的电压和电流变化量之间存在近似线性关系，基于此可建立微变等效模型来模拟晶体管在小信号下的工作特性。
微变等效模型：将晶体管简化一个倍率为β的电流控制电流源表述。

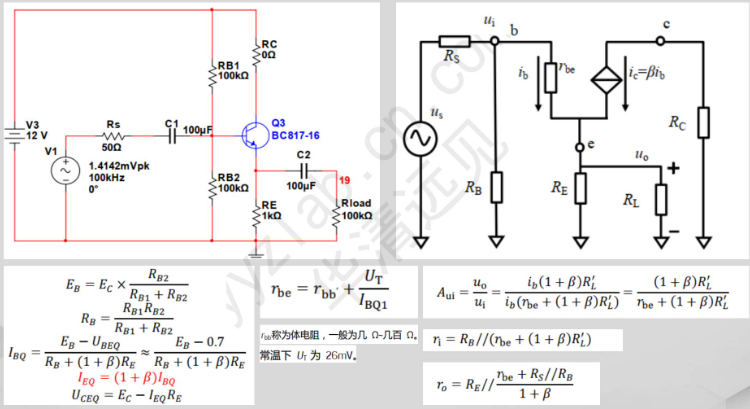

电路动态分析
晶体管动态分析的三个重要指标通常是电压放大倍数、输入电阻和输出电阻，它们对于评估晶体管电路的性能和分析其工作特性具有重要意义。
电压放大倍数（AU）
定义 ：电压放大倍数是指输出电压与输入电压的比值，它反映了晶体管电路对输入信号电压的放大能力，表达式为
，其中uo为输出电压，ui为输入电压。
意义：电压放大倍数是衡量晶体管电路放大性能的关键指标。在多级放大电路中，每一级的电压放大倍数决定了信号经过该级后的增强程度，各级放大倍数的乘积就是整个多级电路的总电压放大倍数，直接影响着电路最终输出信号的幅度和质量。
影响因素：晶体管的类型、静态工作点的设置、电路的组态（共射、共基、共集）以及外接元件的参数等都会影响电压放大倍数。
输入电阻（Ri）
定义 ：从晶体管电路的输入端看进去的等效电阻，即输入电压与输入电流的比值，
。它反映了电路对信号源的影响程度。
意义：输入电阻决定了电路从信号源获取信号的能力。输入电阻越大，电路从信号源吸取的电流越小，对信号源的负载效应就越小，信号源的电压就能更有效地加到电路输入端，有利于信号的传输和放大。在多级放大电路中，前一级的输出电阻与后一级的输入电阻相互影响，合理设计输入电阻可以实现级间的良好匹配，提高信号传输效率。
影响因素：电路组态对输入电阻影响较大，如共集电极放大电路具有较高的输入电阻，一般可达几十千欧甚至更高，这是因为其输入信号是加在基极与发射极之间，而发射极电阻的反馈作用使得输入电流减小，从而等效输入电阻增大。
输出电阻（Ro）
定义 ：从晶体管电路的输出端看进去的等效电阻，通常采用在输出端外加电压源，计算输出电流变化量与电压变化量的比值来确定，即
（在信号源短路、负载开路的条件下）。
意义：输出电阻反映了电路带负载的能力。输出电阻越小，电路带负载时输出电压的稳定性就越好，能够为负载提供更稳定的信号。当输出电阻与负载电阻匹配时，可以实现最大功率传输。在多级放大电路中，后级电路的输入电阻作为前级电路的负载，前级电路的输出电阻会影响后级电路的输入信号大小和质量，所以输出电阻也是衡量电路级间耦合性能的重要指标。
影响因素：晶体管的类型、电路组态以及外接元件参数等对输出电阻有影响。共集电极放大电路的输出电阻较低，一般在几十欧到几百欧之间，这是因为发射极跟随器的特性使得输出电阻较小，具有较强的带负载能力。
共集电极放大电路（射极跟随器）
共发射极放大器 晶体管电路区分

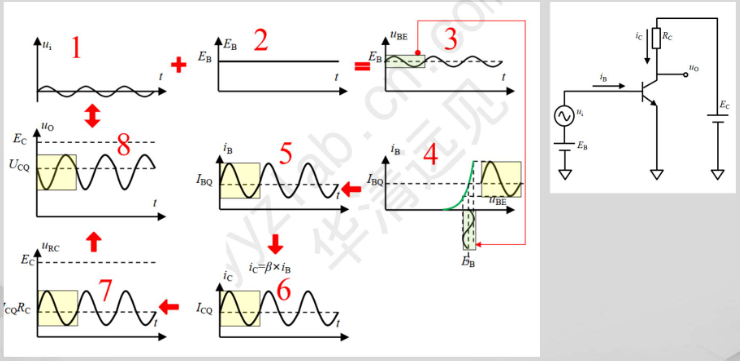

从晶体管放大机理看，它的核心思路是"uBE变化，引起iB变化，映射出iC、iE变化"。因此，能够让uBE变化的就是输入信号，只有b、e两个极能够作为输入端。而输出信号一定在c或者e端。这样，c极不作为输入，而b极不作为输出。剩下的几种组合如下：
1.基极b输入，集电极c输出，叫共射极放大电路，全称为共发射极放大电路。
2.基极b输入，发射极e输出，这叫共集电极放大电路，也称射极跟随器。
3.发射极e输入，集电极c输出，这叫共基极放大电路。
晶体管三个极，一个作为输入，一个作为输出，剩下什么极，就叫共什么极放大电路。

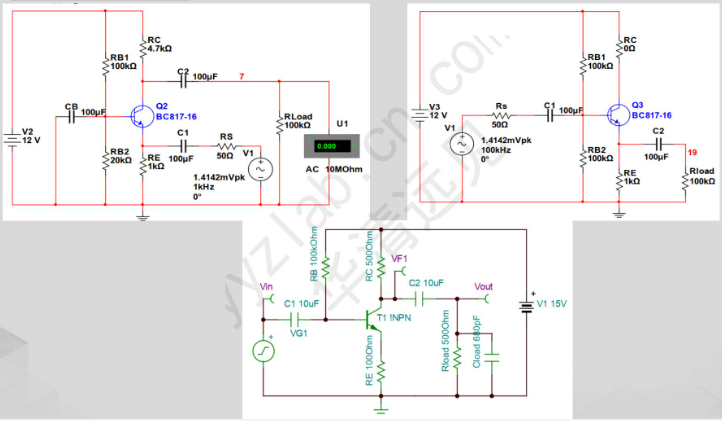

三种不同的电路

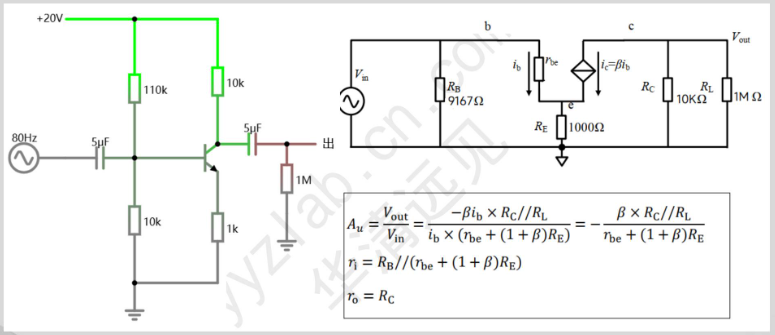

共发射极放大器
静态工作点
1.求解UB点的电压：1.667V。
2.根据UBEQ 0.7V，计算IBQ=(1.667-0.7)/((1+100)×1000)=9.57µA。
3.根据
，计算集电极电流
。
4.计算UCEQ= 20-0.957mA×10000-1.067 9.34V。
UCEQ> 0.3V，说明整个电路工作在放大区，对小信号具有放大作用。
动态等效电路
共射极电路特点-放大特性
电压放大倍数大：共射极电路能够对输入信号进行有效的电压放大，其电压放大倍数Au通常可达几十甚至数百，具体数值与晶体管的电流放大系数β、集电极电阻RC和发射极电阻RE等因素有关。一般来说，在合理的电路参数设置下，RC越大、RE越小，电压放大倍数越大。这使得共射极电路在需要对微弱信号进行大幅放大的场合，如收音机的中频放大电路、音频放大器的前置放大级等，得到了广泛应用。
电流放大能力强 ：共射极电路不仅能放大电压信号，还具有良好的电流放大能力。由于基极电流IB的微小变化会引起集电极电流IC的较大变化，且
，其中β为晶体管的电流放大系数，通常在几十到几百之间，所以共射极电路可以将输入的小电流信号放大为较大的输出电流信号，可用于驱动需要较大电流的负载，如继电器、扬声器等。
共射极电路特点-相位与输入/输出电阻
反相特性：共射极电路的输出电压与输入电压之间存在着反相关系，即当输入电压增大时，输出电压会减小；反之，当输入电压减小时，输出电压会增大。
输入电阻适中：共射极电路的输入电阻一般在几百欧到几千欧之间，相对来说属于中等大小。这个阻值使得电路在从信号源获取信号时，能在一定程度上较好地匹配信号源与放大电路之间的连接。
输出电阻较大：共射极电路的输出电阻通常与集电极电阻相近，一般为几千欧，相对较大。这意味着该电路带负载的能力相对有限，当负载电阻较小时，输出电压会因为负载的影响而产生较大的变化，输出信号的稳定性会受到一定影响。在实际应用中，如果需要驱动低阻负载，通常需要在共射极电路的输出端增加缓冲级或采用其他措施来降低输出电阻，以提高电路的带负载能力。
不同种类的晶体管 应用场景区分
根据特性和功能的区分
双极性晶体管（BJT）根据其特性和功能可分为小信号晶体管、功率晶体管和数字晶体管，小信号晶体管的具体的应用场景：
音频放大器：在收音机、录音机、扩音器等音频设备中，小信号晶体管用于对微弱的音频电信号进行放大，以便驱动扬声器发出足够音量的声音。比如，常见的便携式收音机中，就会使用小信号晶体管组成多级放大电路，将天线接收到的微弱音频信号逐步放大到可听的水平。
射频放大器：在无线通信设备如手机、对讲机、无线网卡等中，小信号晶体管用于放大射频信号。在手机的射频前端电路中，小信号晶体管组成的低噪声放大器（LNA）可以将天线接收到的极其微弱的射频信号放大，同时尽可能减少噪声的引入，以提高信号质量。
中频放大器：在超外差式接收机中，小信号晶体管用于组成中频放大器，对混频后的中频信号进行放大，以便后续的解调等处理。
信号处理电路：在各种电子设备的信号处理电路中，小信号晶体管可用于组成有源滤波器、电压比较器、振荡器等电路，对信号进行滤波、整形、产生特定频率的信号等处理。
功率晶体管应用场景
功率放大器：在音响系统的末级功率放大电路中，功率晶体管用于将经过前级放大的音频信号进一步放大，以输出足够的功率来驱动扬声器，使扬声器能够发出大功率的声音。
开关电源：在计算机电源、手机充电器、各种电子设备的电源适配器等开关电源电路中，功率晶体管作为开关元件，工作在开关状态，通过快速地导通和截止，将输入的直流电压转换为高频脉冲电压，然后经过整流、滤波等电路，输出稳定的直流电压为设备供电。
电机驱动：在工业自动化领域的电机控制、电动车辆的驱动系统以及家电中的电机控制电路中，功率晶体管用于控制电机的启动、停止、正反转和速度调节。
高压输电与配电：在电力系统的高压直流输电、无功补偿装置等中，功率晶体管用于实现高压、大功率电能的变换和控制。
