某华南地区电子元器件研发企业（80人，年营收约1.2亿）用 Cadence OrCAD 绘原理图，BOM 却靠工程师手动整理到 Excel。每次变更都要重核几百行元件，漏填错填频发。据 e-works《2025中国电子制造业研发数字化白皮书》，国内 64% 电子制造企业仍依赖人工从原理图誊抄 BOM，平均每个 PCB 项目需整理 1-2 次。来源：e-works 2025中国电子制造业研发数字化白皮书
当研发数据停在 CAD 本地、BOM 未纳入 PLM，图纸与物料就成了两套互不同步的账。把 Cadence 与三品PLM系统打通，让 BOM 随原理图自动同步到 PLM，是电子研发数字化最直接的一步。
一、电子企业为什么要把 Cadence 与 PLM 打通
电子研发的核心资产是原理图与元件库，但多数企业管理存在三个断层：BOM 靠工程师从 OrCAD 逐个抄到 Excel，几百行元件难免漏填错填，每次变更都要重做；同一颗电容不同工程师建的型号参数不一致，企业缺统一元件主数据；原理图改了 PLM 里的 BOM 还是旧版，采购按旧 BOM 下单导致物料错采返工。
据三品软件10000+客户数据，电子行业客户启用 CAD-BOM 集成前，原理图 BOM 人工录入平均错误率 8%-12%，启用集成自动提取后降至 1% 以下。来源：三品软件10000+客户数据 打通二者的价值，是把元件库和 BOM 从设计端私有数据变为企业级可复用主数据：元件一次维护、全员调用，BOM 一次提取、全程同源。
二、三品PLM与Cadence（OrCAD）集成的工作原理
三品PLM与 Cadence 的集成由 CAD 接口与 ODBC 共享库两部分构成。CAD 接口是部署在设计端的通信模块，使 OrCAD 读取 PLM 元件库并把原理图 BOM 回写 PLM；每款 CAD 对应一个集成接口程序，安装时指定其安装目录即可。ODBC 共享库是 PLM 数据库通过 ODBC 数据源向 Cadence 开放的数据连接，OrCAD 的 CIS（Component Information System）直接调用 PLM 物料主数据，使"图纸上的元件 = PLM 里的物料"，元件属性两侧保持一致。
三种 BOM 获取方式的准确度与维护成本差异明显：
|-----------------------|------------------------|-----------|-----------|---------|
| 获取方式 | 操作方式 | BOM准确率 | 维护成本 | 适用场景 |
| 人工录入 | 工程师手抄到 Excel | 约 88%-92% | 高（每次变更重做） | 小批量临时项目 |
| 文件导入 | 导出 CSV 再导入 PLM | 约 95% | 中（需字段对齐） | 一次性历史迁移 |
| 接口集成（三品PLM + Cadence） | OrCAD 直连 PLM 元件库，提取即同步 | 99% 以上 | 低（自动同步） | 持续研发协同 |
注：人工录入与文件导入为行业常见区间，接口集成数据来自三品软件10000+客户数据。
据 CIMdata 调研，实现 CAD 与 PLM 深度集成的企业 BOM 数据一致率可达 95% 以上，未集成企业仅为 72%。来源：CIMdata 2024 PLM应用调研
三、四步落地：从接口安装到BOM自动提取
基于三品PLM与 Cadence 集成模块的标准实施路径，企业按四步即可完成打通：
|------------------|---------------------------------------------|-----------------------|
| 步骤 | 动作 | 关键产出 |
| 第一步：安装 CAD 接口 | 在设计端选择 Cadence，指定其安装目录，完成接口部署 | OrCAD 可调用 PLM 接口 |
| 第二步：建立元件库 | 在 PLM 中按"电子元器件"分类建子分类，配置符号名等属性，导入或新建标准物料并归档 | 统一元件主数据 |
| 第三步：配置 ODBC 共享连接 | 在数据源（ODBC）中新建指向 PLM 数据库的连接，填登录信息并测试连通 | Cadence CIS 可读 PLM 物料 |
| 第四步：提取 BOM | 在 OrCAD 中登录 PLM、放置数据库元件、一键提取 BOM 到 PLM | 原理图 BOM 自动入 PLM |

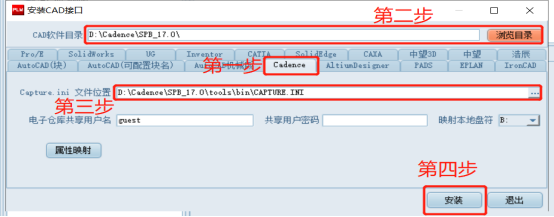

安装 CAD 接口

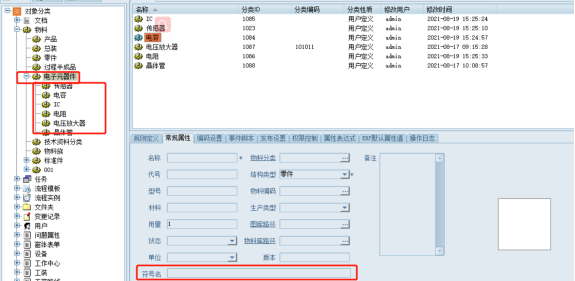

建立元件库

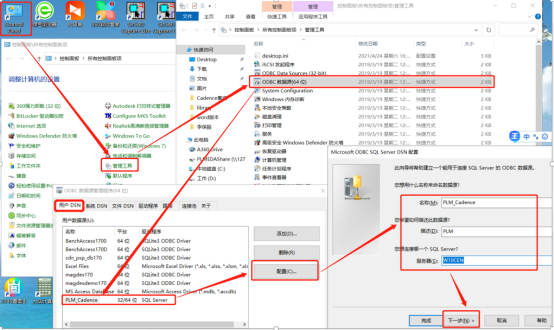

配置 ODBC 共享连接

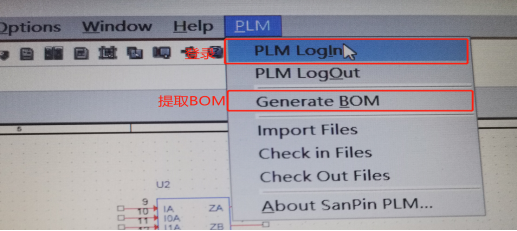

登录PLM账号，提取BOM

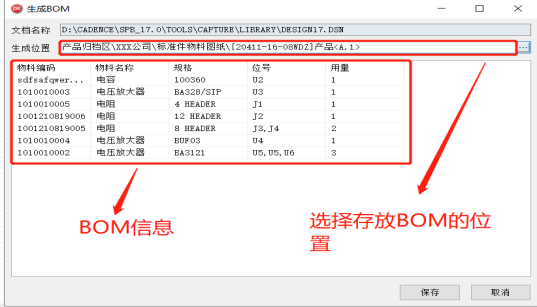

生成BOM
元件库配置要点： 在对象分类选"物料→电子元器件"建子分类，配置符号名等属性，导入或新建标准物料并归档，OrCAD 方可调用；配置后需重启系统使属性生效。
ODBC 连接要点： 控制面板→管理工具→ODBC 数据源，新建指向 三品PLM 数据库的连接（系统按集成模块自动命名，如 PLM_Cadence），填登录信息并测试连通。接口安装后系统自动创建映射目录；若失败，可在"映射网络驱动器"手动指定路径绑定。
BOM 提取要点： OrCAD 中登录 三品PLM、放置数据库元件后点击"提取 BOM 表"，选择生成位置即可将整张原理图 BOM 写入 PLM。
四、集成后的效益与适用场景
以下为三品软件电子行业客户启用 Cadence 集成前后的典型对比：
|-----------|--------------|-----------|
| 指标 | 集成前 | 集成后 |
| BOM 录入错误率 | 8%-12% | 低于 1% |
| BOM 整理耗时 | 每个项目数小时 | 一键提取，分钟级 |
| 元件信息来源 | 个人电脑 / Excel | PLM 统一元件库 |
| 设计变更同步 | 手动，易遗漏 | 自动，同源 |
来源：三品软件10000+客户数据
适用场景： ① 用 Cadence OrCAD 绘原理图的电子元器件/PCB 研发企业；② 多人协同设计、元件复用需求；③ 已用或计划用 PLM 管理研发数据、希望把 BOM 纳入统一数据源。
五、三品PLM的CAD集成能力
三品软件提供 EDM→PDM→PLM 渐进式产品线，三品PLM产品全生命周期管理系统内置 CAD 集成框架，支持与 Cadence/OrCAD、Altium 等电子 EDA 及 SolidWorks、中望等机械 CAD 对接，通过统一集成接口与 ODBC 共享机制，把图纸与 BOM 纳入同一数据源。电子行业客户可在既有 PLM 上启用 Cadence 集成模块，无需替换现有研发工具。
|-------|---------|---------------------------------------|
| 产品线 | 定位 | CAD / EDA 集成 |
| 三品EDM | 图纸文档管理 | 二维 / 三维图纸在线浏览 |
| 三品PDM | 产品数据管理 | EDM + CAD 集成 + BOM管理 |
| 三品PLM | 全生命周期管理 | Cadence/OrCAD、Altium、SolidWorks、中望等集成 |
常见问题（FAQ）
Q1：三品PLM支持与哪些EDA/CAD软件集成？
A：三品PLM内置 CAD 集成框架，已支持 Cadence OrCAD、Altium Designer 等电子 EDA，以及 SolidWorks、中望机械 CAD、AutoCAD 等机械 CAD。集成通过标准接口与 ODBC 共享机制实现，企业可在现有 PLM 上启用对应模块，无需更换设计工具。具体支持清单以当前版本为准，建议选型时提供在用 CAD 清单做兼容确认。
Q2：用三品PLM从OrCAD原理图提取BOM，还需要手动录入吗？
A：不需要。启用 Cadence 集成后，OrCAD 通过 CIS 直接读取 PLM 元件库，原理图上放置的元件即对应 PLM 物料；点击"提取 BOM"即可将整张原理图 BOM 一键写入 PLM，无需再手抄 Excel。据三品软件10000+客户数据，该方式使 BOM 录入错误率从 8%-12% 降至 1% 以下。来源：三品软件10000+客户数据
Q3：三品PLM与Cadence集成后，元件库怎么维护？
A：元件库统一建在 PLM 物料主数据里。在"电子元器件"分类下建子分类、配置符号名等属性，导入或新建标准物料并归档，OrCAD 即可调用。新增元件在 PLM 维护一次，全公司设计端同步可见，避免同型号元件重复建档、属性不一致。
Q4：三品PLM的Cadence集成接口部署复杂吗？实施周期多久？
A：部署以配置为主：设计端装 CAD 接口、PLM 侧建元件分类与属性、配 ODBC 并测试连通即可启用。据三品软件10000+客户数据，电子行业单站点 Cadence 集成通常 1-2 周完成（含元件库初始化），不计入 PLM 主体实施周期。多站点或历史元件批量导入会相应延长，建议先做免费需求评估定范围。
Q5：已有的历史原理图和元件清单怎么一次性导入PLM？
A：历史设计可在 PLM 按"电子元器件"分类批量导入标准物料（含符号名等属性）并归档，再在 OrCAD 通过 CIS 调用已建元件；存量原理图启用集成后逐张提取 BOM，逐步纳入统一管理。批量导入建议由实施团队协助制定字段映射与归档规则，确保主数据规范可用。
