一台夏普LCD-46LX530A液晶电视机通电后，电源指示灯不亮，液晶屏没有显示，背光也不亮。此时测量电源板给主板的13V电压稳定，而PFC电压也有390V。

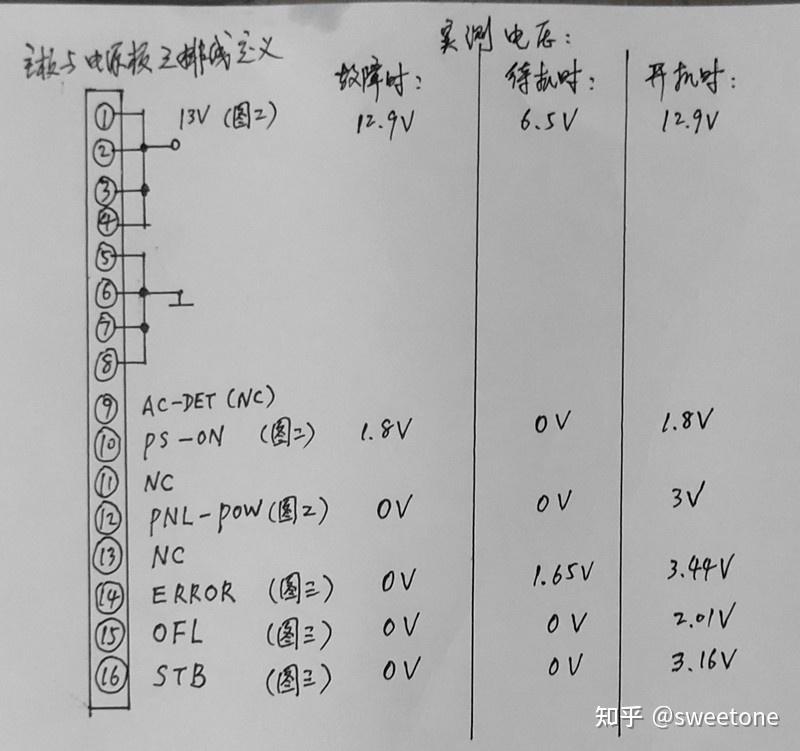

测量电源板到主板的排线端子：PS-ON（电源开关）端有1.8V，13V电压（供电）端有13V，而STB（背光开关）端为0V，OFL（背光亮度）端为0V，ERROR（背光故障）端为0V，PNL-POW（逻辑板及液晶屏供电开关）端为0V。
分析：在待机时，主板PS-ON（电源开关）端应该输出0V，不应该有高电平输出使得PFC电压升压为390V。若通电即是开机状态的话，主板STB（背光开关）端，OFL（背光亮度）端， PNL-POW（逻辑板及液晶屏供电开关）端也应该有高电平输出，在主板识别到ERROR（背光故障）端为0V后，主板再控制上述端子为0V才对。而实测通电后前几秒，主板上述端子一直没有高电平输出。

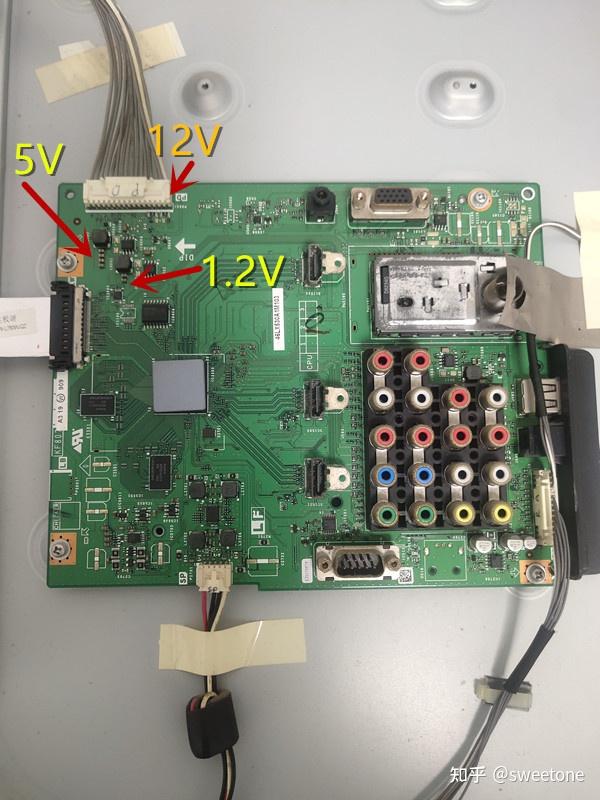

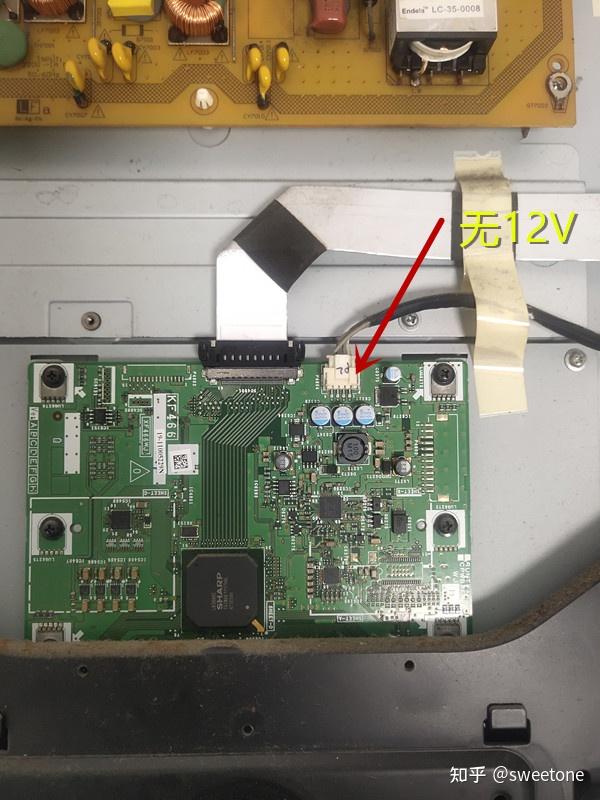

测量主板上13V供电电压有，5V供电电压有，1.2V供电电压有。测量逻辑板供电电压为0V。怀疑机器可能背光曾经故障而引起主板保护，所以造成主板输出给电源板：STB（背光开关）端为0V，OFL（背光亮度）端为0V， PNL-POW（逻辑板及液晶屏供电开关）端为0V。
试着进入工厂模式，以便解除保护：拔下电源插头，用手按住电视机的视频键和音量减键的同时插上电源插头。等几秒钟，机器指示灯仍没有反应，液晶屏也没有显示，背光也不亮，无法进入工厂模式。此时，测量电源板到主板的排线端子电压依旧。拔下电源线，再给电视机通电，按电源键，电视机仍不能自己恢复，测量电源板到主板的排线端子电压依旧。
检查按键板按键正常，检查电源板元器件基本正常，首先判定主板有硬件或软件故障。而LED灯条是否正常，也要判定。
LED灯条应急测试方法
首先查资料得知该机液晶屏背光为侧发光，屏幕上侧及下侧各安装1组灯条，每组灯条由2根灯条串联。每组灯条供电电压为138V左右。手头没有LED灯条测试仪，好在手头有1KW调压变压器。

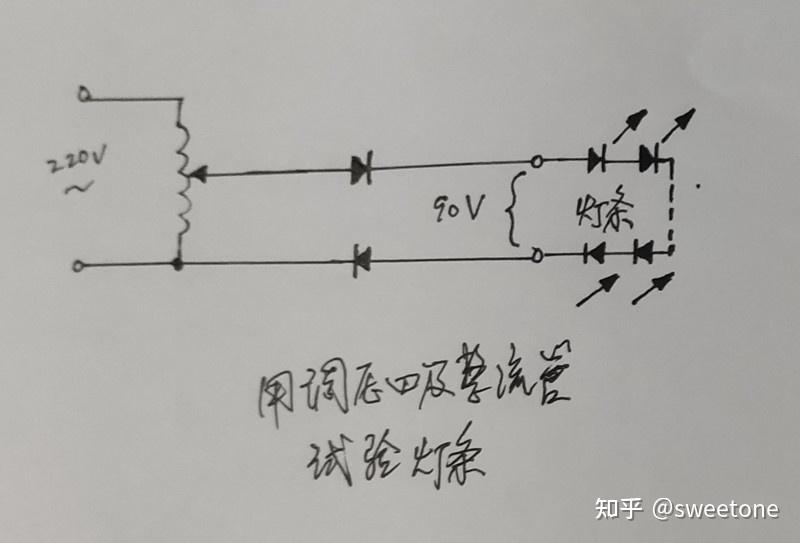

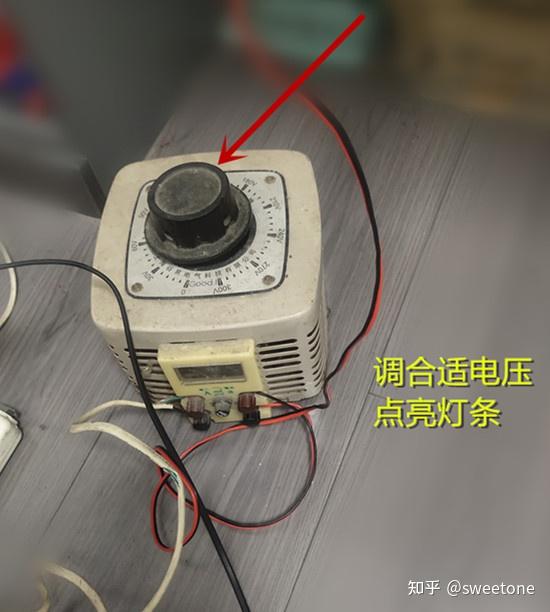

为了判断LED背光灯条是否能够发光，只要将调压器输出合适电压经过二极管半波整流为直流电压后供给LED灯条即可。

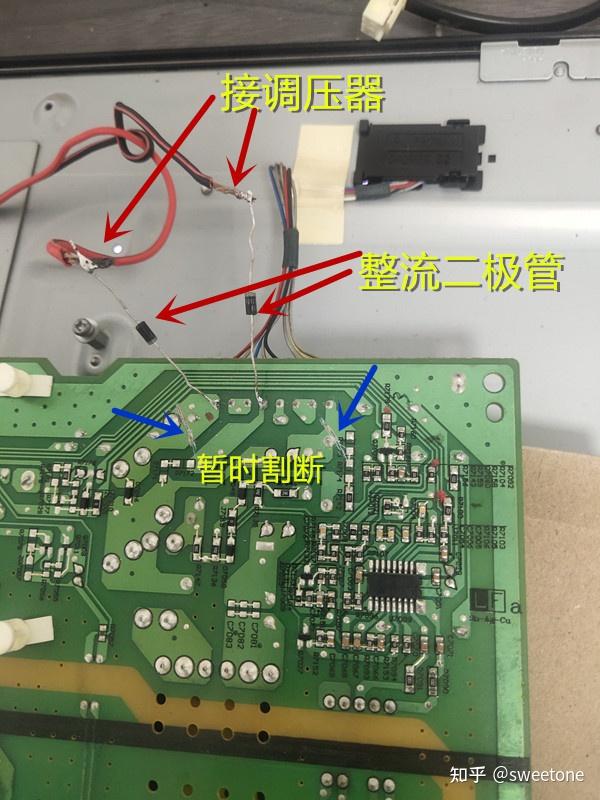

由于灯条连接线是用专用插头插接在电源板上的，为了不损伤灯条连接线，在电源板灯条连接线插座焊盘上焊接上调压器输出线及整流二极管用以试验。为了防止意外可能烧坏电源板上元件，先将灯条连接线插座焊盘铜箔与其他元件之间的铜箔断开，试验好再用焊锡接通即可。

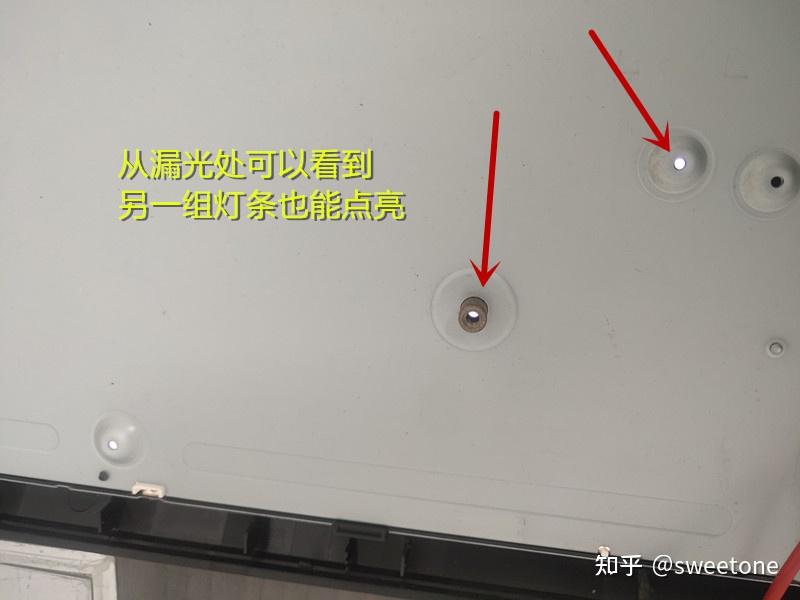

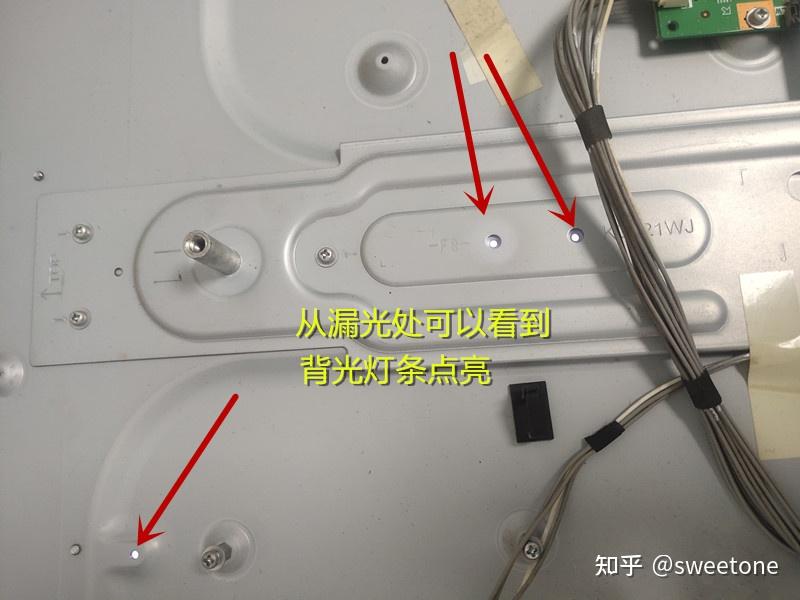

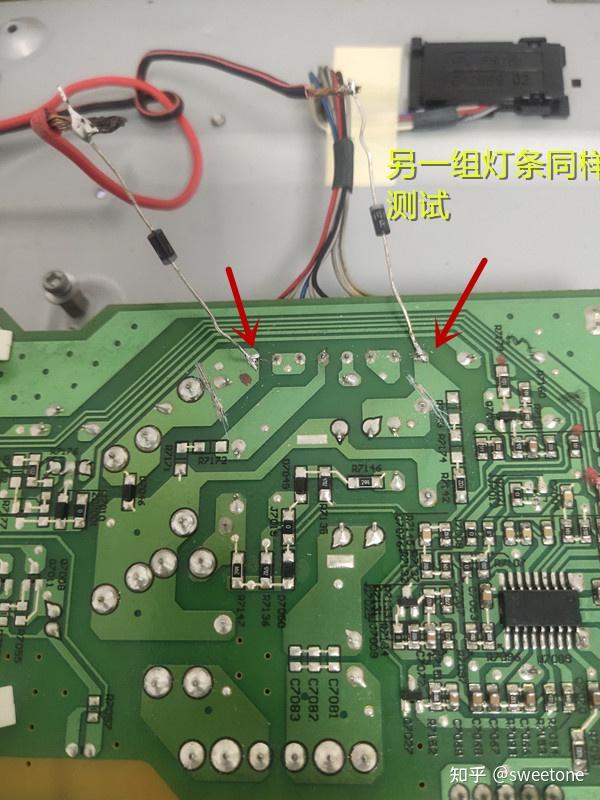

将调压器连接线和整流二极管接在焊盘1，4脚。边用万用表测量焊盘1，4脚之间直流电压，边调整调压器旋钮，将焊盘1，4脚之间直流电压调到120V左右。断电再将灯条连接线插到电源板插座上，接通调压器电源，屏幕上侧的这组灯条正常点亮。不过，试验几分钟，感觉灯条发热量较大，这是由于半波整流没有滤波时的峰值电流较大的缘故，将焊盘1，4脚之间直流电压调到90V左右，LED仍旧点亮，发热量也不大了。再将调压器连接线和整流二极管接在焊盘1，8脚。接通调压器电源，屏幕下侧这组灯条也正常点亮。
两组灯条正常点亮没有问题，那LED灯条就不必购买更换了。
该机主板的电路图资料缺乏，想在短时间内修复比较困难。好在淘宝上有卖家出售该板子，保证测试好发货，而且价格也不贵，包邮总价30元。于是，在淘宝上购买该主板，等待到货后代换上去。
乘着等货的时间，一是将该机遥控器修了一下，二是将电源板电路测绘出来。
遥控器应急修复

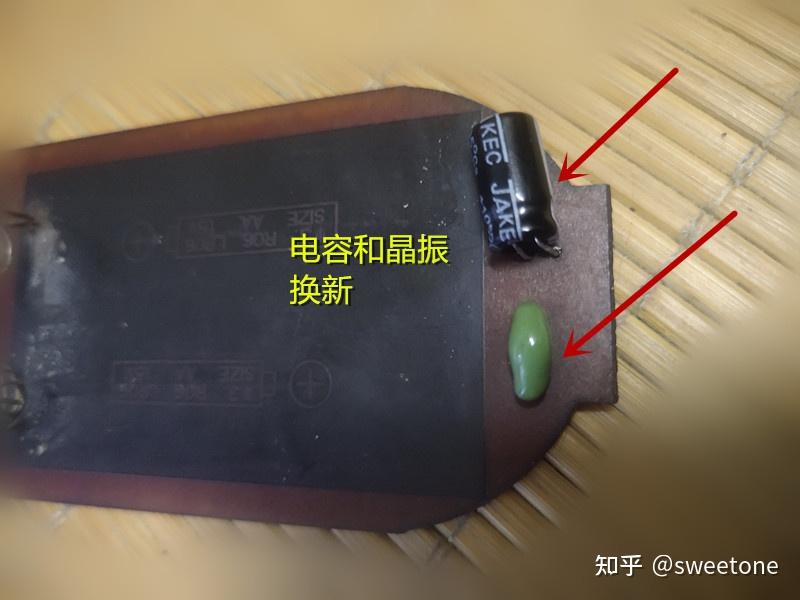

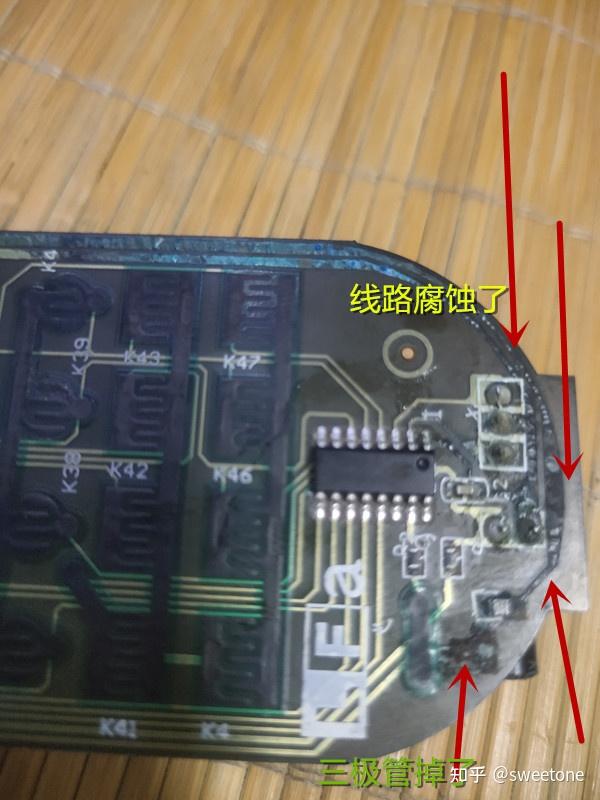

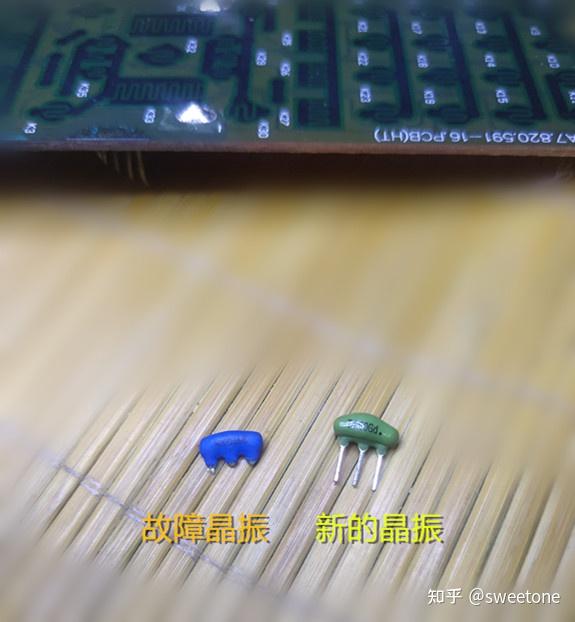

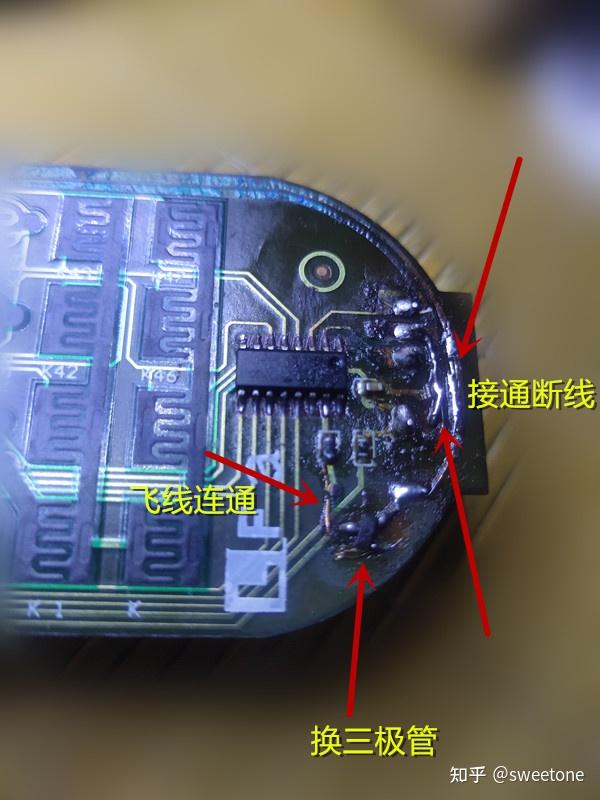

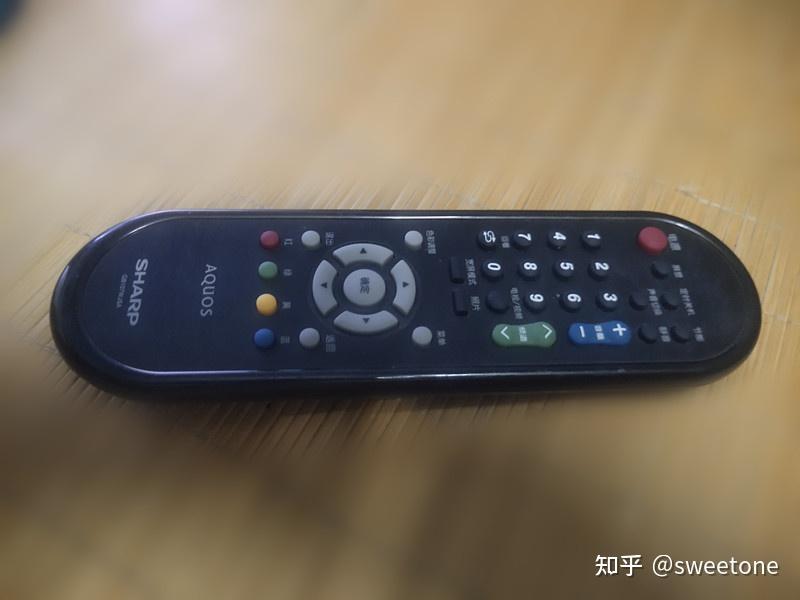

该夏普原装遥控器无法使用。拆开检查，由于电池漏液，致使线路铜箔腐蚀断线，也致使滤波电容引脚腐蚀以及红外发射管的驱动三极管腐蚀坏。将断线用漆包线接好，将滤波电容用新电容代换，驱动三极管不知道型号，用贴片S8050代替。再试验，遥控器还是不能使用。怀疑4MHZ晶振也已经损坏，再将晶振换新。

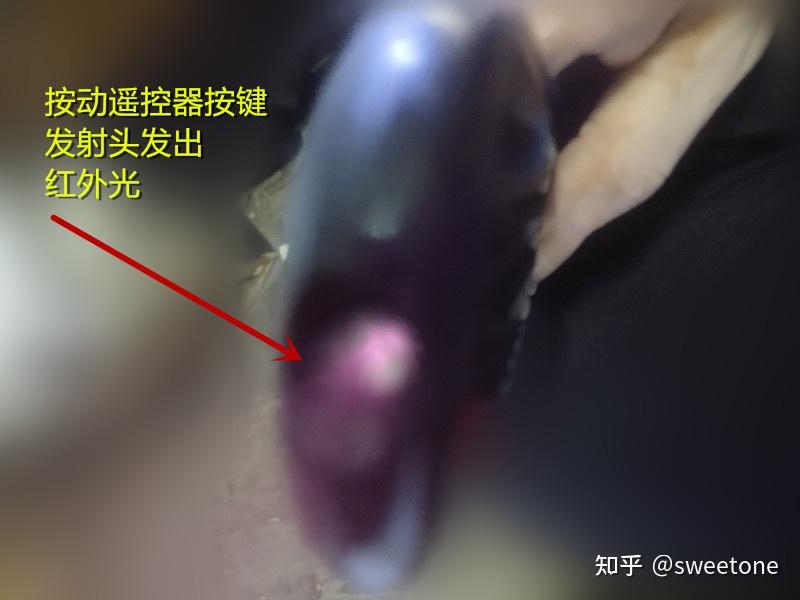

将遥控器贴近收音机，收音机调到中波状态。在按遥控器按键时，收音机喇叭输出有规律的干扰声音。将手机设在拍照状态，用手机摄像头对准遥控器红外发射管。在按遥控器按键时，手机屏幕显示发射管发出的有规律的红光。
将遥控器装好复位后再试验，遥控器又没有用了。怀疑滤波电容或晶振位置没有调整好，碰到遥控器外壳而脱焊了。拆开外壳检查，滤波电容及晶振没有脱焊。但是，为了防止虚焊，还是将其补焊一遍。遥控器又正常了。
第二天，遥控器又不正常了。根据经验，是遥控器的芯片引脚焊盘有漏电情况（受电池漏液影响），需要驱潮。由于遥控器按键的碳膜容易受高温损坏，不敢用热风枪对芯片加温。
应急处理：给芯片引脚焊盘涂上BGA助焊膏，用电烙铁将遥控芯片引脚补焊数遍以驱潮，待遥控器芯片冷却后，按遥控器按键，中波收音机喇叭能输出有规律的干扰声音；在按遥控器按键时，手机屏幕显示红外发射管发出的有规律的红光。
购买的主板很快到货了，将板子代换到电视机上。通电，电视机指示灯绿灯就点亮了，背光LED灯条顺利点亮。但是，屏幕黑屏，没有显示图像。按电视机电源按键，绿灯能够熄灭，背光也能熄灭。再按电源键，绿灯又能点亮，背光也又能点亮。
试着进入工厂模式：拔下电源插头，用手按住电视机视频键和音量减键的同时插上电源插头。等几秒钟，机器指示灯变红灯亮，背光倒是点亮，液晶屏仍没有显示，无法知道机器是否进入工厂模式。拔下电源线，再给电视机通电，按电源键，电视机指示灯又是绿灯亮了。屏幕依旧黑屏，没有显示图像。按电视机电源按键，绿灯能够熄灭，背光也能熄灭。再按电源键，绿灯又能点亮，背光也又能点亮。试着用遥控器电源键控制电视机，电视机情况同上所述。
从遥控器也能控制电源指示灯及LED背光灯条的情况看，电视机主板运行基本正常，估计只是显示部分有问题。测量逻辑板的供电有11V左右电压，基本正常。断电，用万用表测试主板到逻辑板的排线插座焊盘，发现排线上有多个针脚不通，看来液晶屏不显示和屏线有关。于是，拆下屏线，将屏线两端的金手指用橡皮擦洗干净。再将屏线接回到主板和逻辑板上。用万用表测量主板到逻辑板的排线插座焊盘，仍有多个针脚不通。拆下屏线观察，屏线上金手指有不同程度的下陷压痕，估计这就是屏线与逻辑板及主板接触不良的缘故。

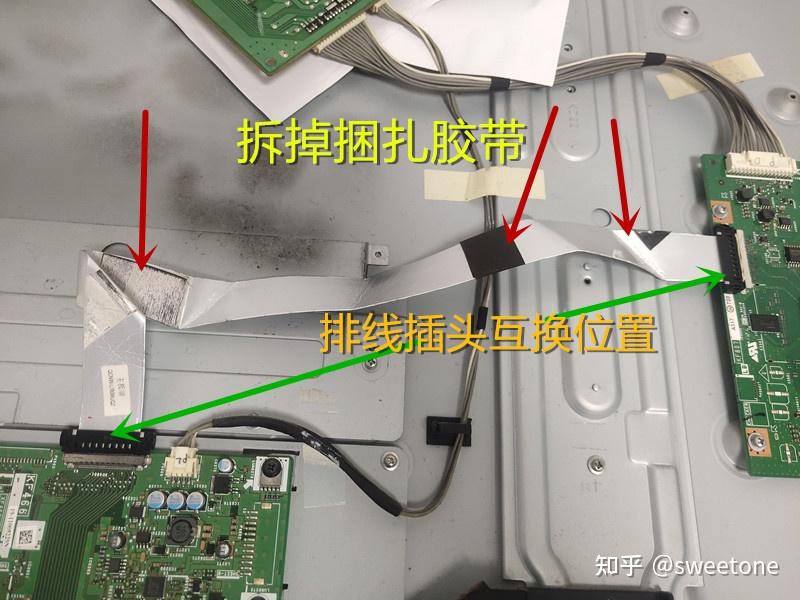

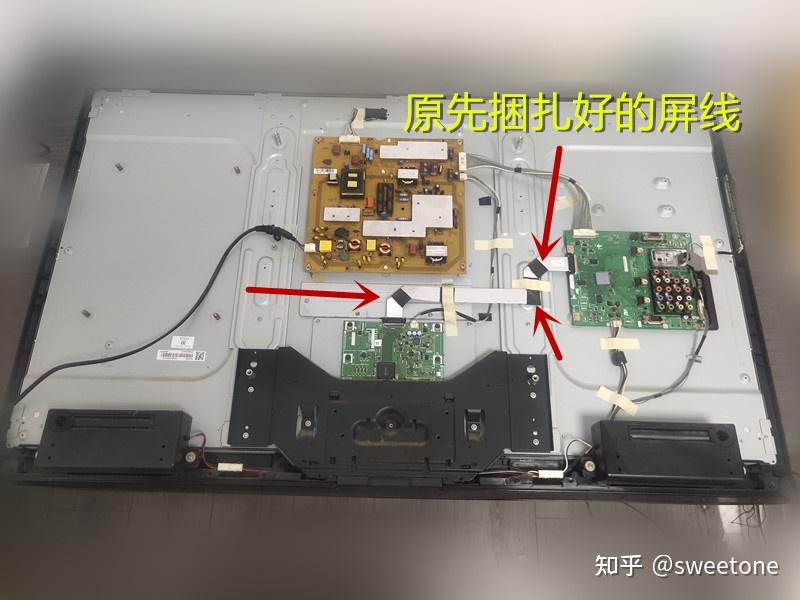

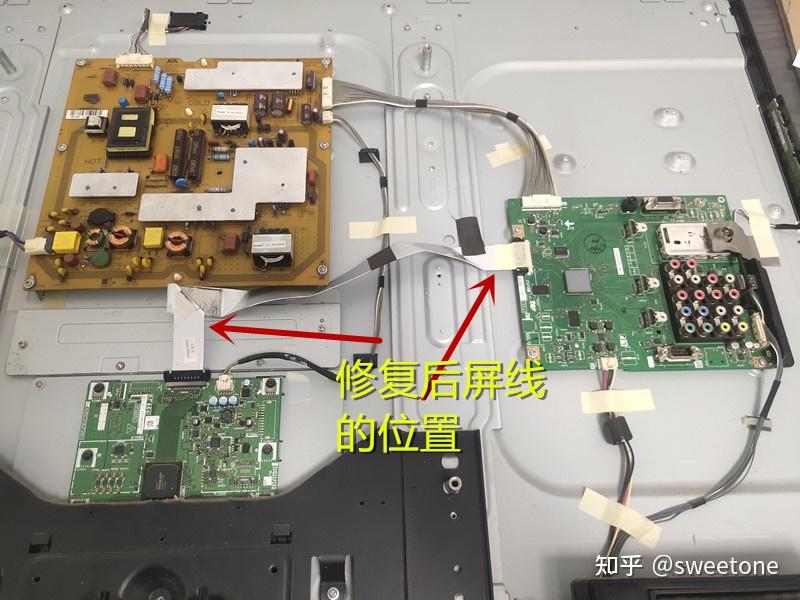

由于逻辑板的屏线插座和主板屏线插座的触点位置也不一定完全一致，决定将屏线两端对调插到逻辑板和主板上，试验其能否可靠接触。将屏线外折叠固定用胶带拆除，再将折叠的屏线展开，适当弯折。将屏线两端对调位置插到逻辑板和主板上，用万用表测量逻辑板和主板上屏线插座焊盘的对应针脚，屏线两端连通基本正常。
但是，开机后，液晶屏依旧没有显示。我只能怀疑主板和电源板之间的信号是否有问题。将电源板翻过来，使其铜箔面向上，以方便测量主板和电源板之间排线插座焊盘的各个电压。测量出电视机在开机和待机时的各个关键电压基本正常，说明电源板，背光LED灯条和主板基本正常。测量时不经意间看了一眼正面向下的液晶屏，发现液晶屏在显示雪花点，原来机器已经正常显示在电视状态。

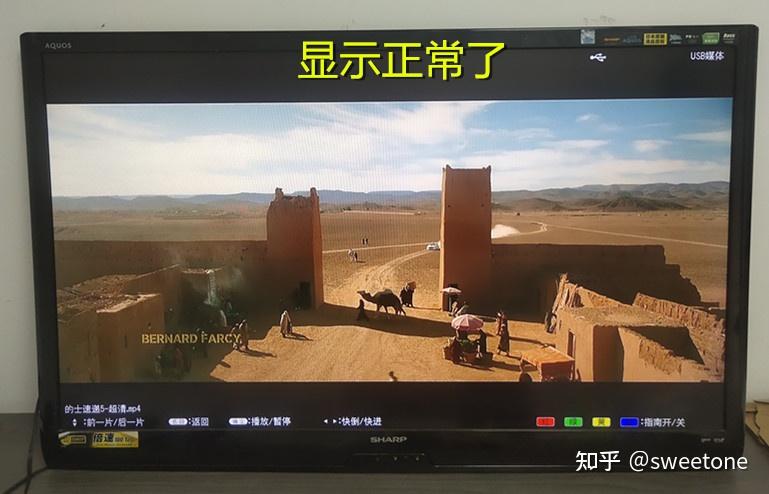

将电视机翻过来，用遥控器切换电视机的视频输入模式，电视机显示的图像及声音均已经正常。但是，试验几次后，电视机液晶屏又黑屏不显示了。用手拨动屏线的主板侧插头，电视机液晶屏显示的画面会时有时无；拨动屏线的逻辑板侧插头，液晶屏显示图像没有影响。看来是对调位置后的屏线主板侧（原来逻辑板侧）插头仍略有接触不良。
屏线应急修复

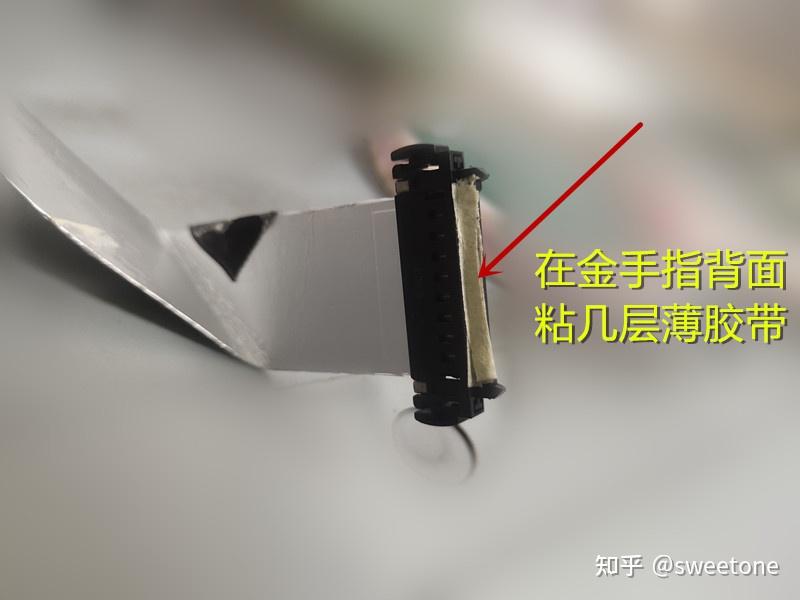

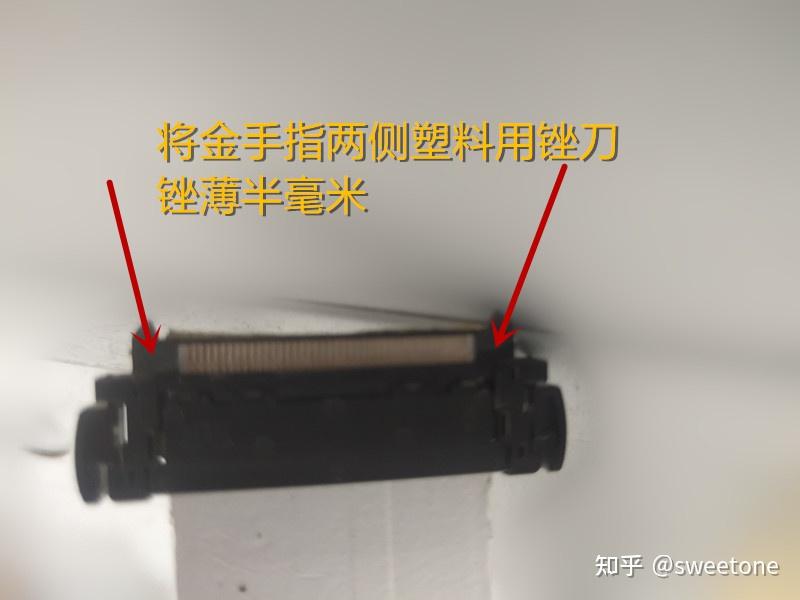

该屏线插头金手指有不同程度的下陷压痕，虽然将屏线插头两端对调后插到逻辑板和主板上，能够使其接触可靠性得以提高，但仍有少量金手指受温度变化而热胀冷缩会影响其触点的可靠接触。为了使得屏线主板侧（原来逻辑板侧）插头触点接触可靠，将此插头金手指正面两侧的塑料用锉刀磨掉薄薄的一层（约0.5mm），使得塑料减少限制屏线金手指触点与主板插座触点的接触距离。在屏线插头金手指的反面用薄胶带粘上2-3层，胶带的厚度用以提高金手指触点和主板插座触点之间的压力，提高接触可靠性。

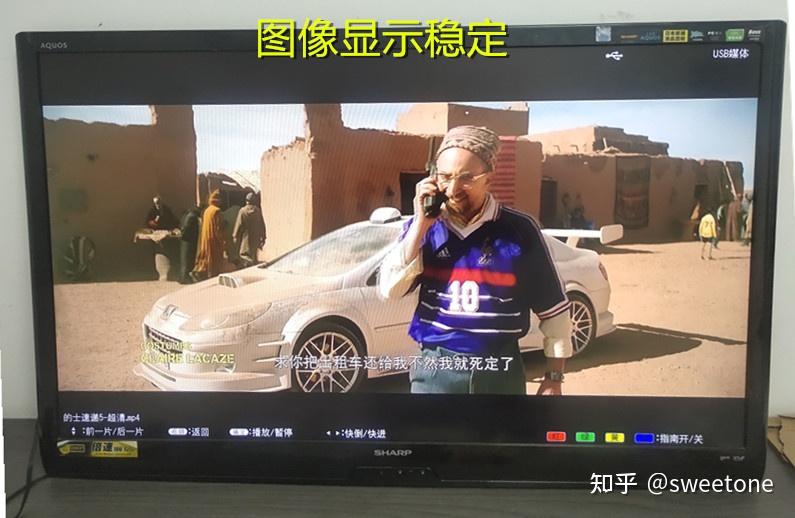

再试验，电视机液晶屏显示图像恢复正常。

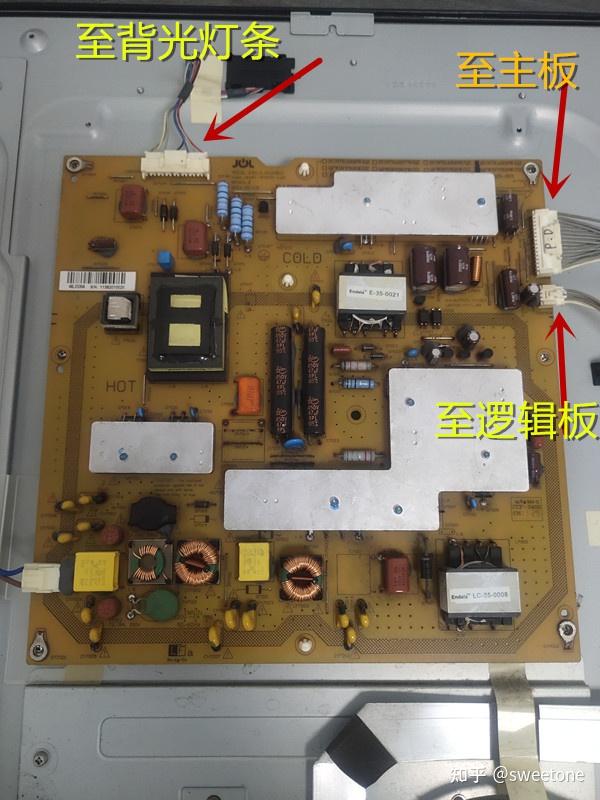

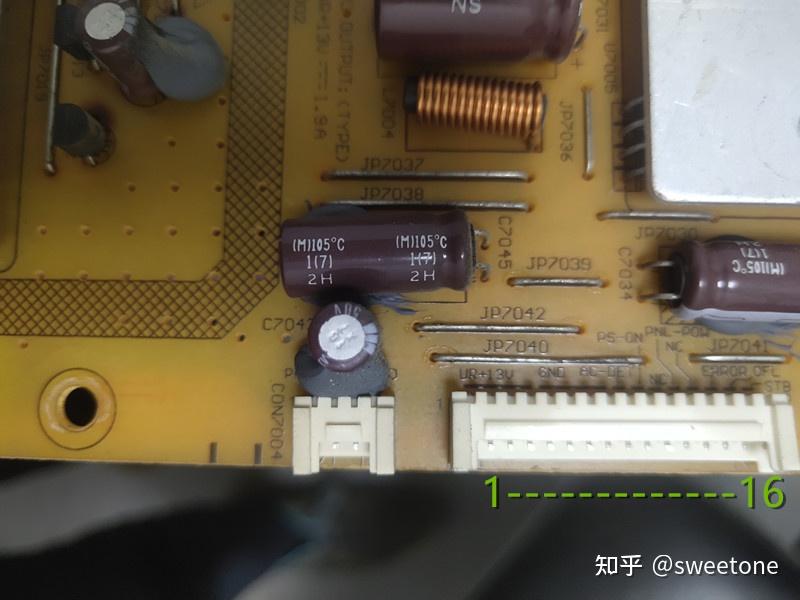

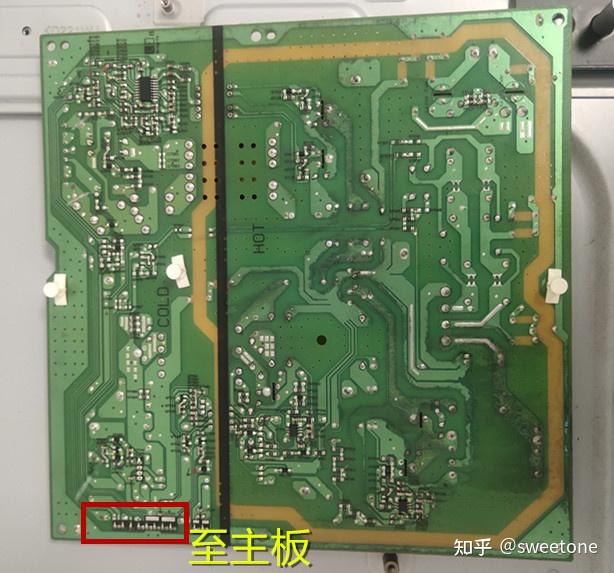

电源板与主板排线定义简述：
**10脚：**PS-ON（电源开关）
该脚在待机时低电平，开关电源芯片FAN7602控制13V端输出6.5V；而有源功率因数校正芯片FAN7530不工作，PFC电压为310V。

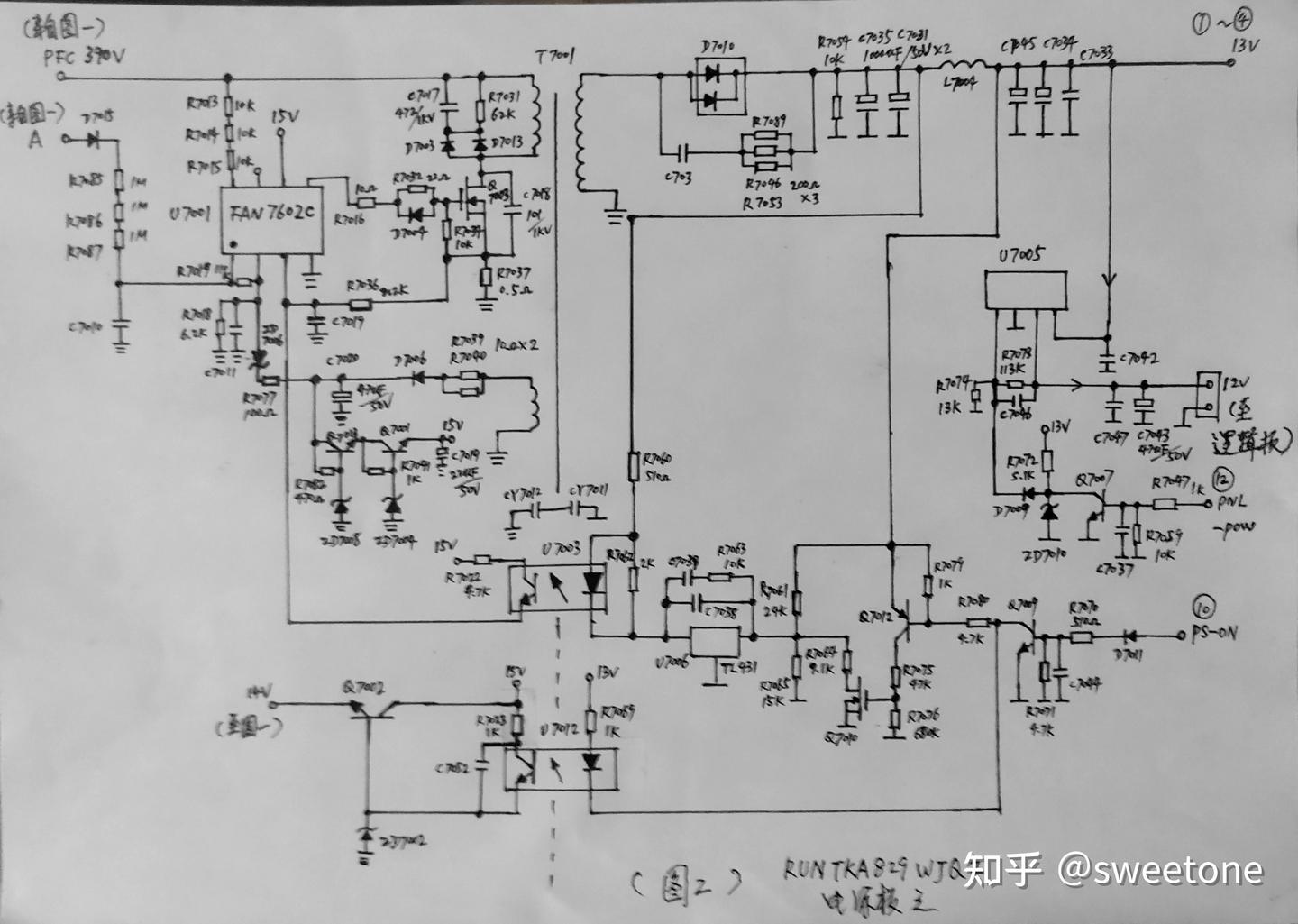

该脚在开机时为高电平，(见图二)，高电平使得Q7009饱和导通，使得Q7012,Q7010饱和导通，使得R7064电阻下拉，改变TL431基准电压的分压比，使得开关电源芯片FAN7602控制下，13V端输出13V；

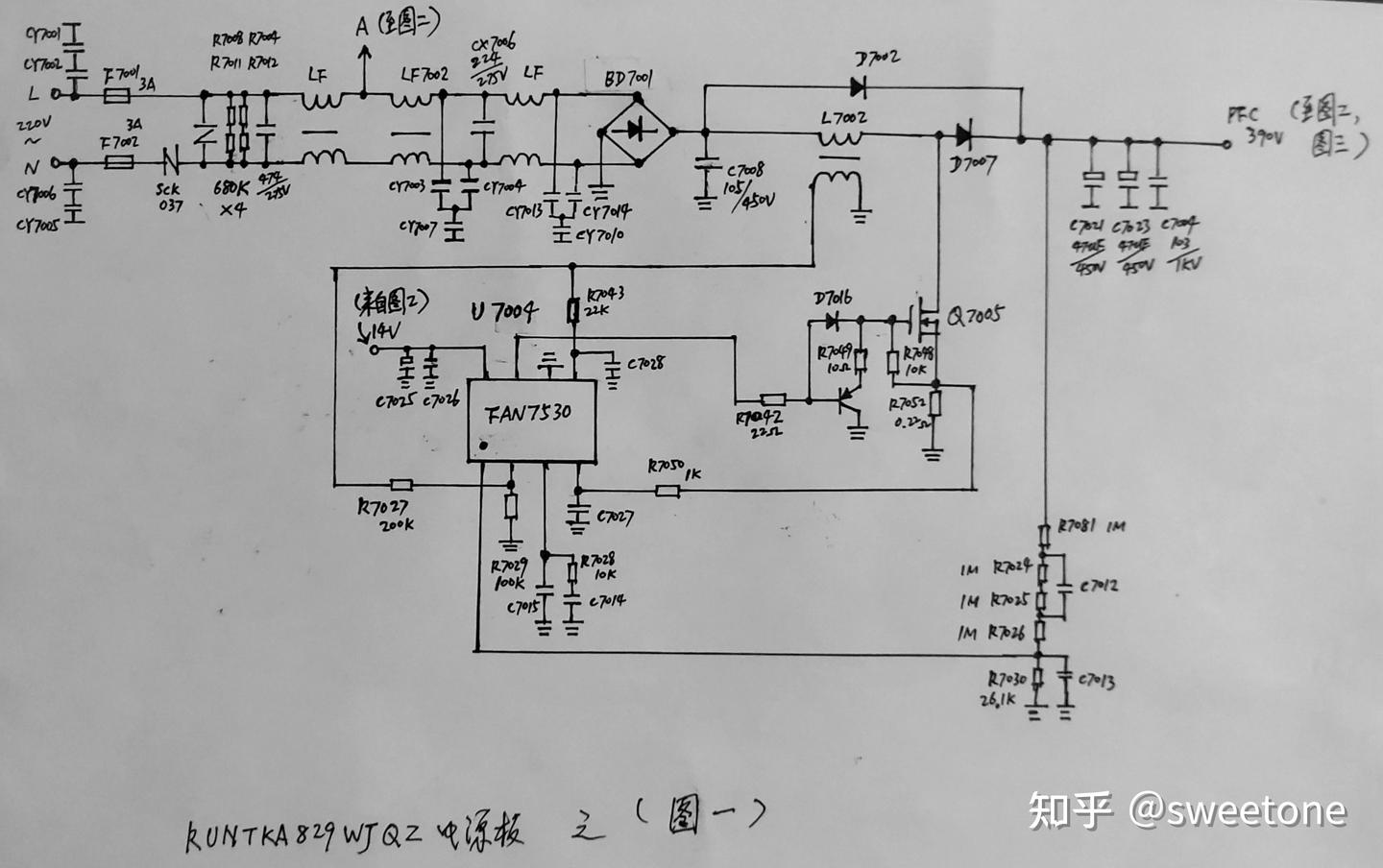

Q7009饱和导通，使得光耦U7012工作，又使得Q7002有14V输出，(见图一)有源功率因数校正芯片8脚有14V供电，FAN7530工作，PFC电压升压为390V。
**12脚：**PNL-POW（逻辑板及液晶屏供电开关）
该脚在开机时为高电平，（见图二），高电平使得Q7007饱和导通，使得U7005的3脚输出12V供电电压给逻辑板和液晶屏。
**16脚：**STB（背光开关）

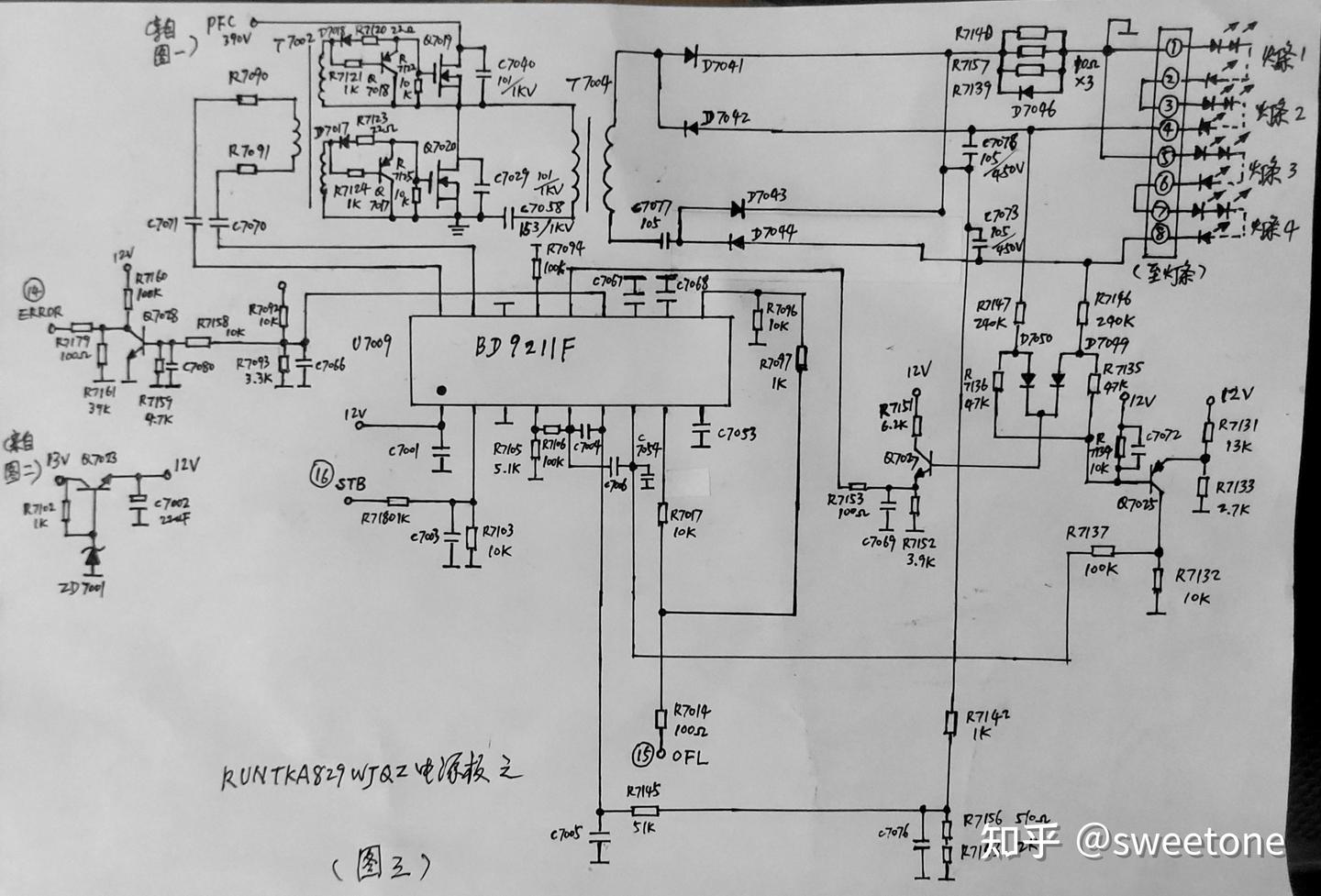

该脚在开机时为高电平，（见图三），高电平使得背光控制芯片BD9211工作.
**15脚：**OFL（背光亮度）
（见图三）改变该脚的PWM信号，使得BD9211控制Q7019,Q7020的开关频率，占空比发生变化，使得T7004输出给灯条的电压电流发生变化，改变灯条的亮度。
一，灯条的电流变化（电流检测电阻R7140,R7157,R7139的压降）输入BD9211芯片6脚，芯片根据灯条实时电流，控制Q7019,Q7020的开关频率，占空比，使得T7004输出给灯条的电流恒定，稳定灯条的亮度。
二，灯条两端电压变化，改变Q7025的C极输出电压。此电压输入芯片7脚，芯片控制Q7019,Q7020的开关频率，占空比，使得T7004输出给灯条的电压电流恒定，稳定灯条的亮度。
三，当灯条短路或T7004输出偏低，灯条两端电压过低时，使得Q7027的E极输出高电平，高电平输入BD9211芯片14脚，芯片保护，停止工作。
**14脚：**ERROR（背光故障）
（见图三）当以上一，二，三项中存在明显异常（电流，电压过大过小），BD9211芯片从13脚输出高电平，使得Q7028饱和导通， ERROR（背光故障）端输出低电平送给主板CPU，CPU保护关机。
