MFC实现画图菜单小程序

创建程序

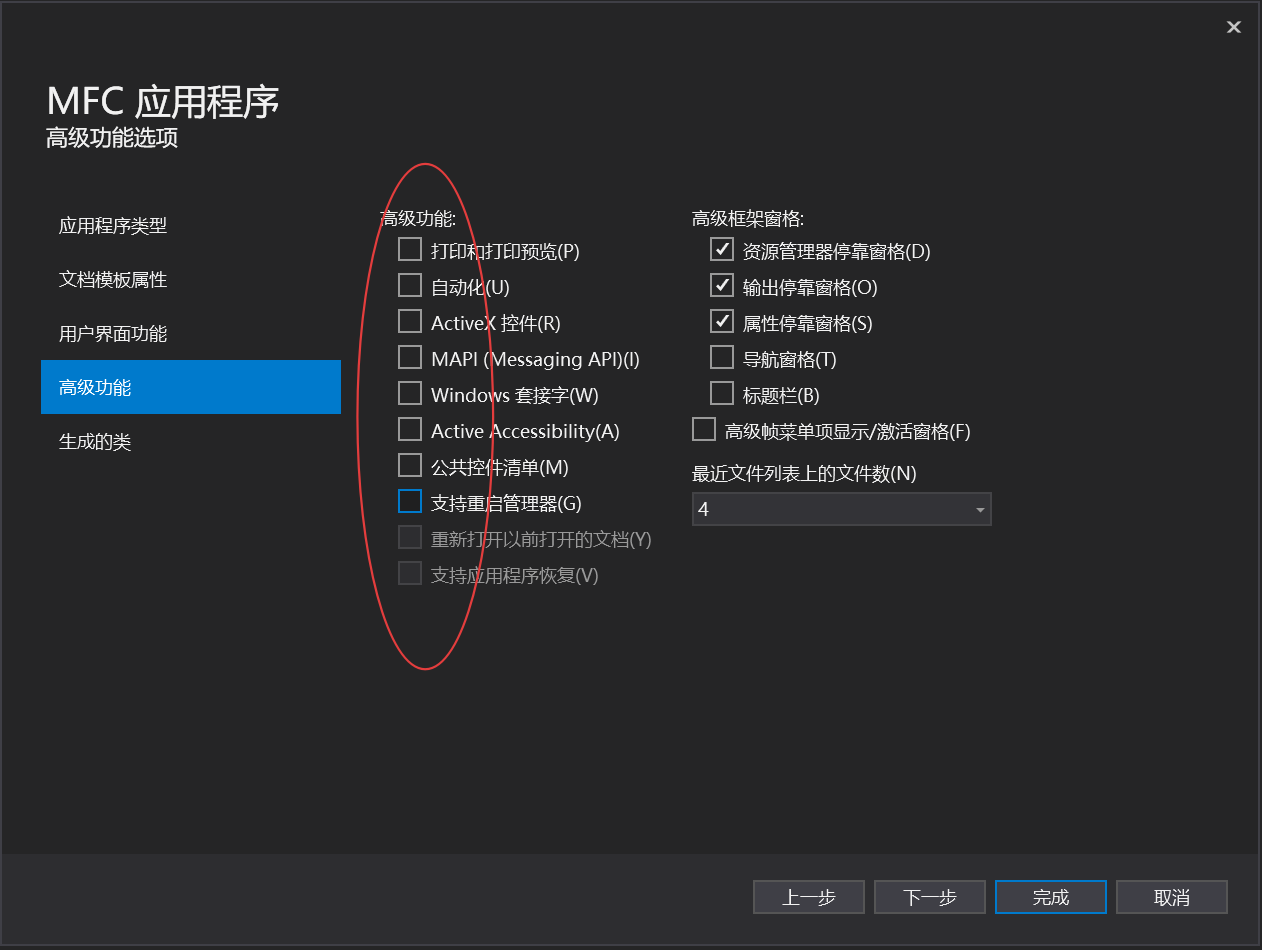

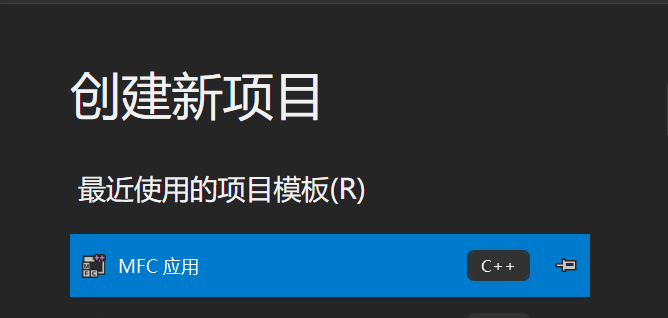

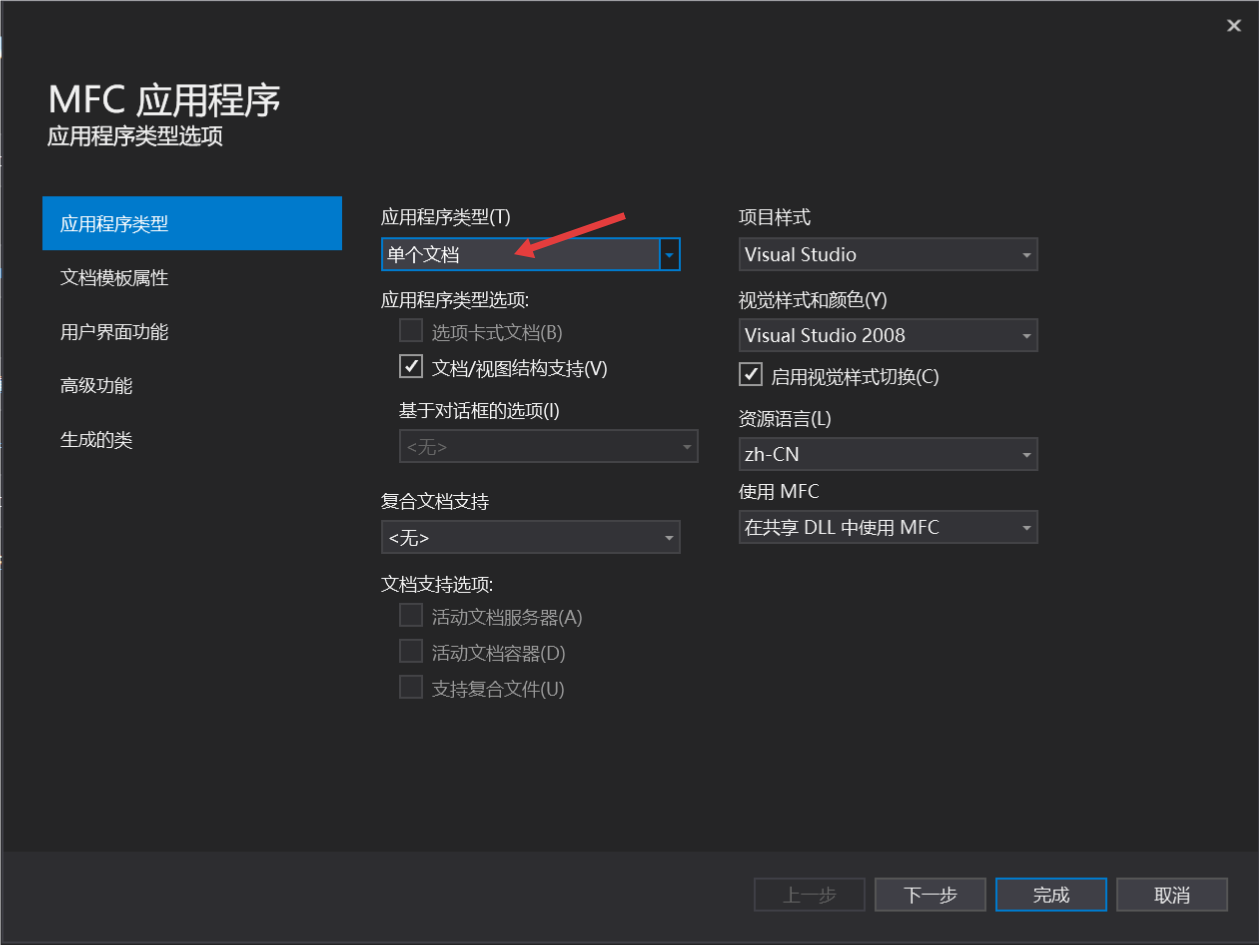

创建一个MFC 单个文档的小程序 ,高级功能全都点掉即可.

注:我设置的项目名是 Test_2_2 ,设置的项目存储路径和项目名不要出现中文,可能出现未知异常.

创建文件画图菜单

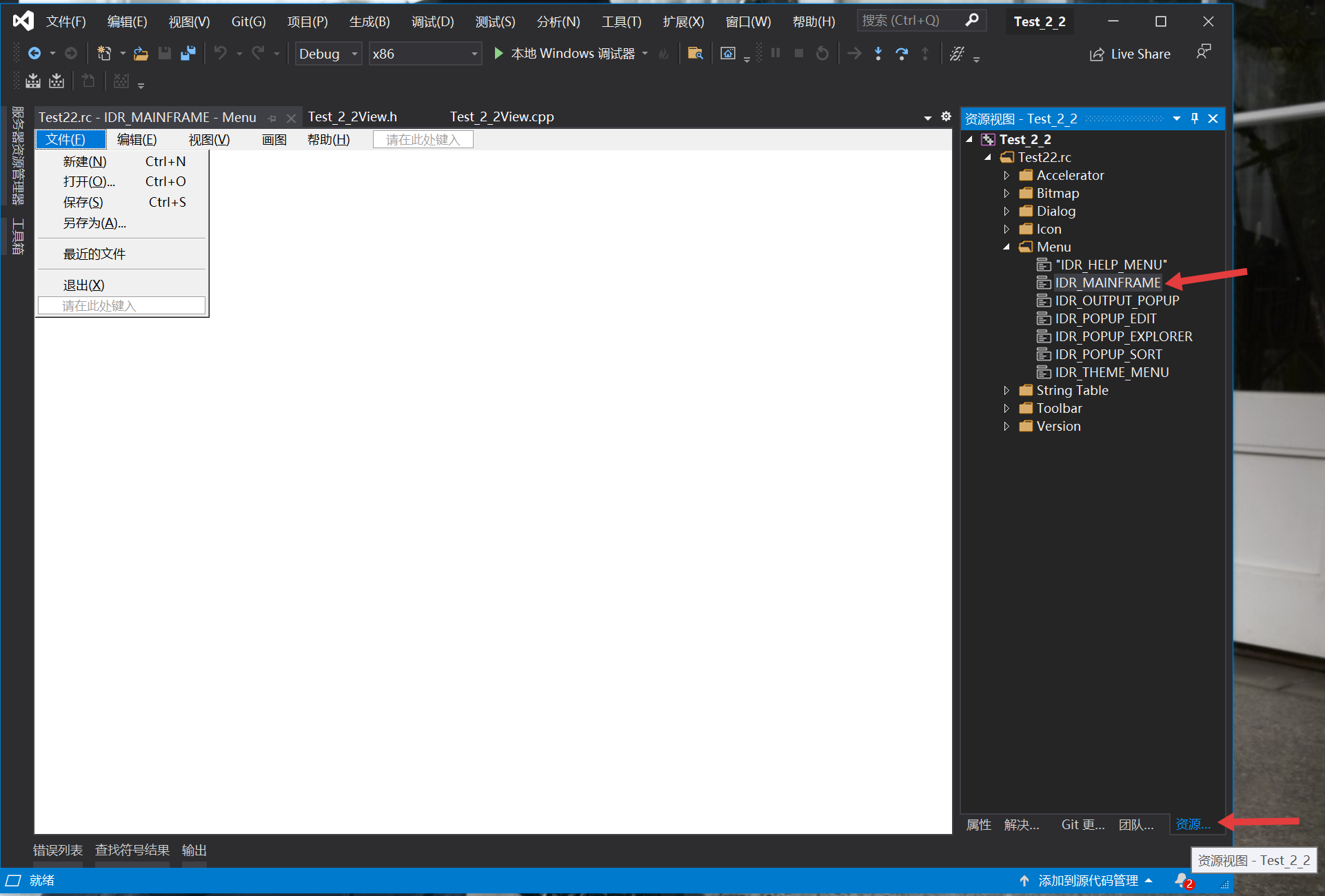

在资源视图中找到 IDR_MARINFRAME 点击打开

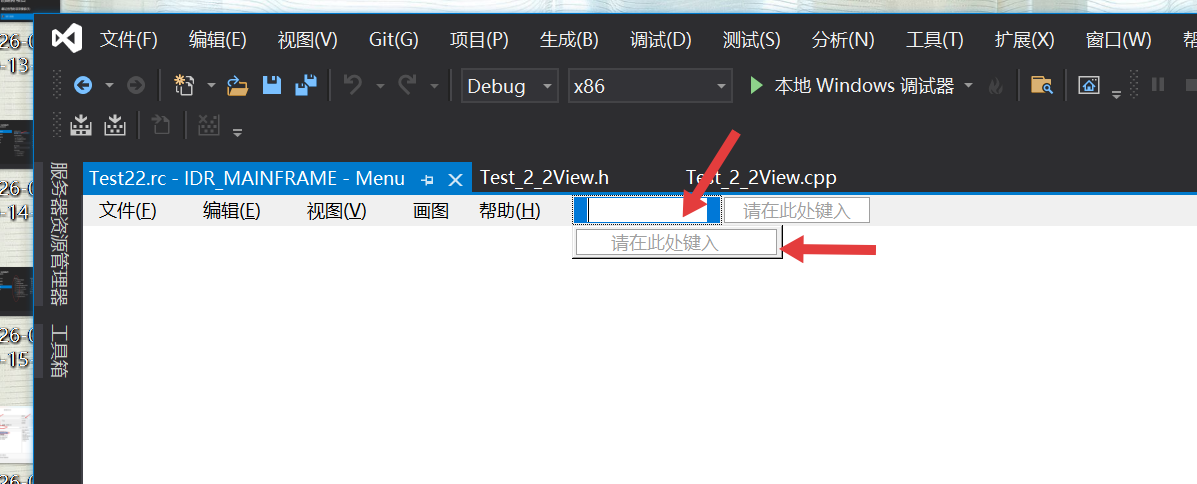

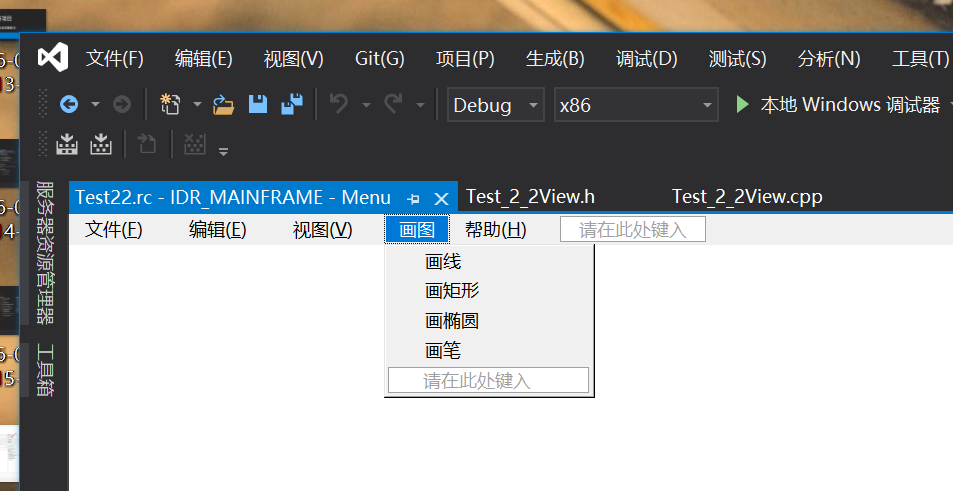

点击 IDR_MARINFRAME 中的输入框属于信息

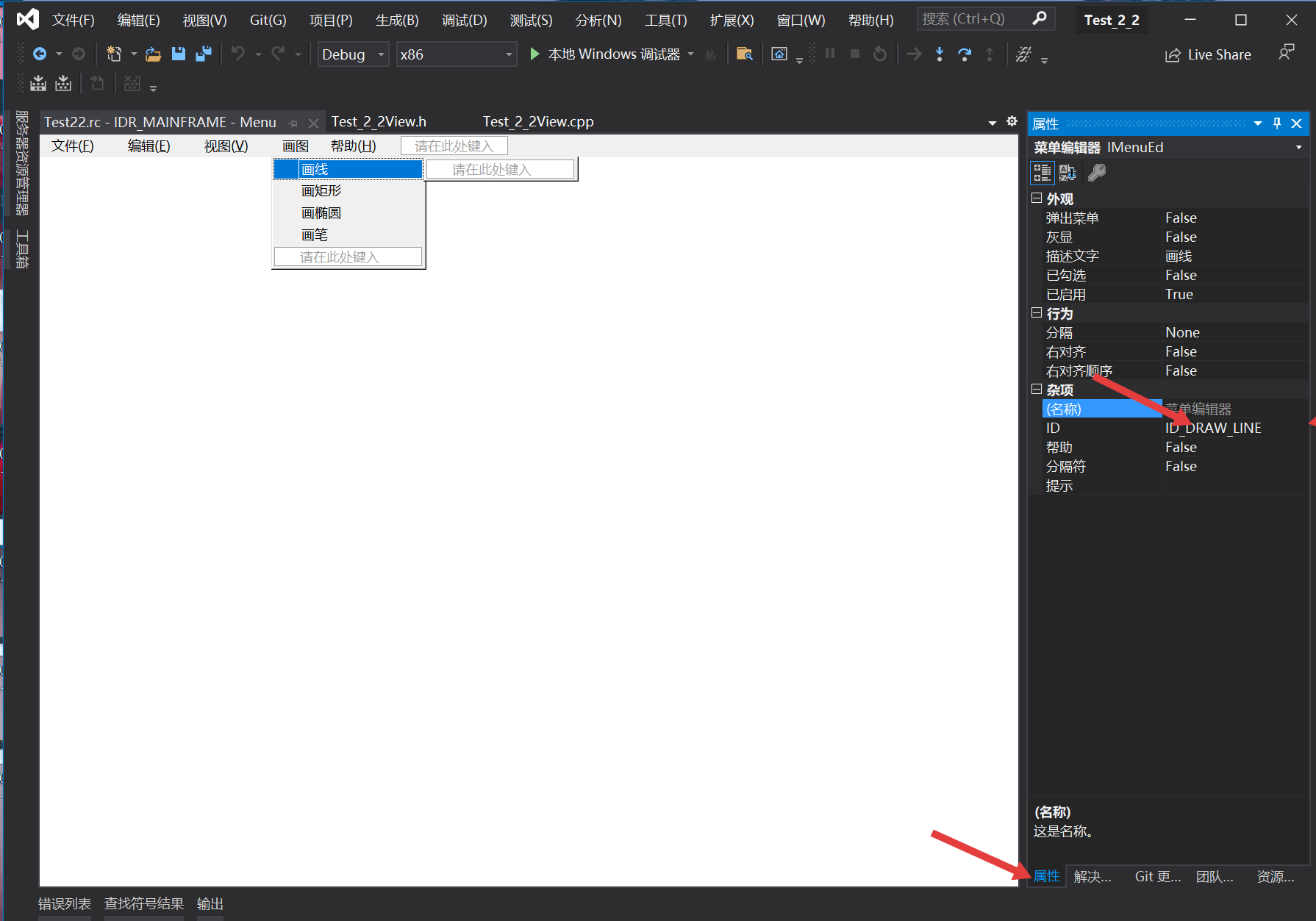

点击画线选项编辑ID (本人依次编辑的是 ID_DRAW_LINE , ID_DRAW_RECT , ID_DRAW_ELLIPSE , ID_DRAW_PEN)

至此前期的准备完成.

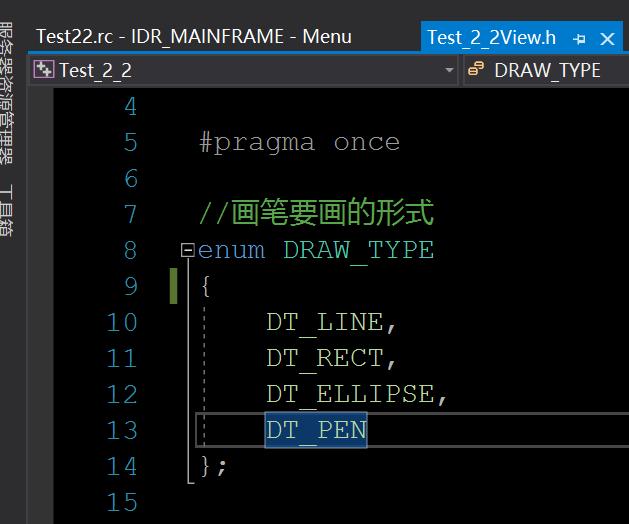

程序分析: 我们要在点击一个选项后在界面上绘制对应的图形,那么点击选项就如同打开了这个绘制的开关一样,所以我们设置4个enum选项来表示要画的图形在 Test_2_2View.h 文件中如下图:

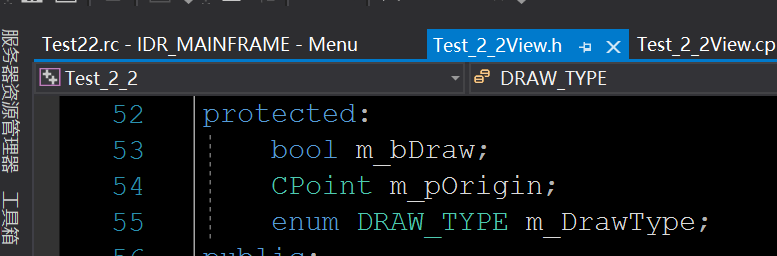

如果点击了画线选项,鼠标在界面中,按下左键拖动到另一点松开,两点连线便是要画的线.所以要在Test_2_2View.h 文件中的类CTest22View 中添加鼠标按下时点的位置,画线开关和所画的图形形式

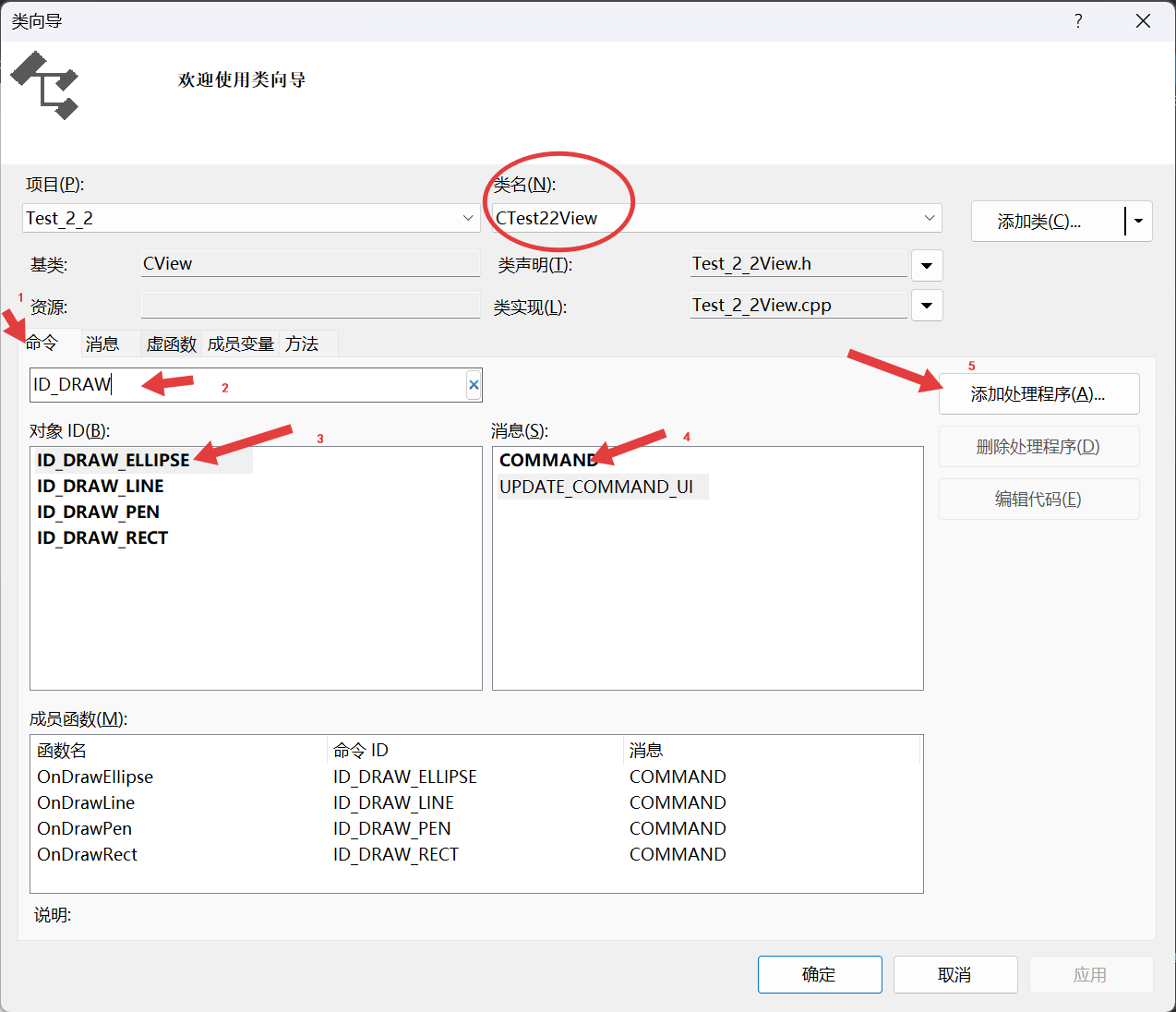

添加四个选项的应命令(如下图)

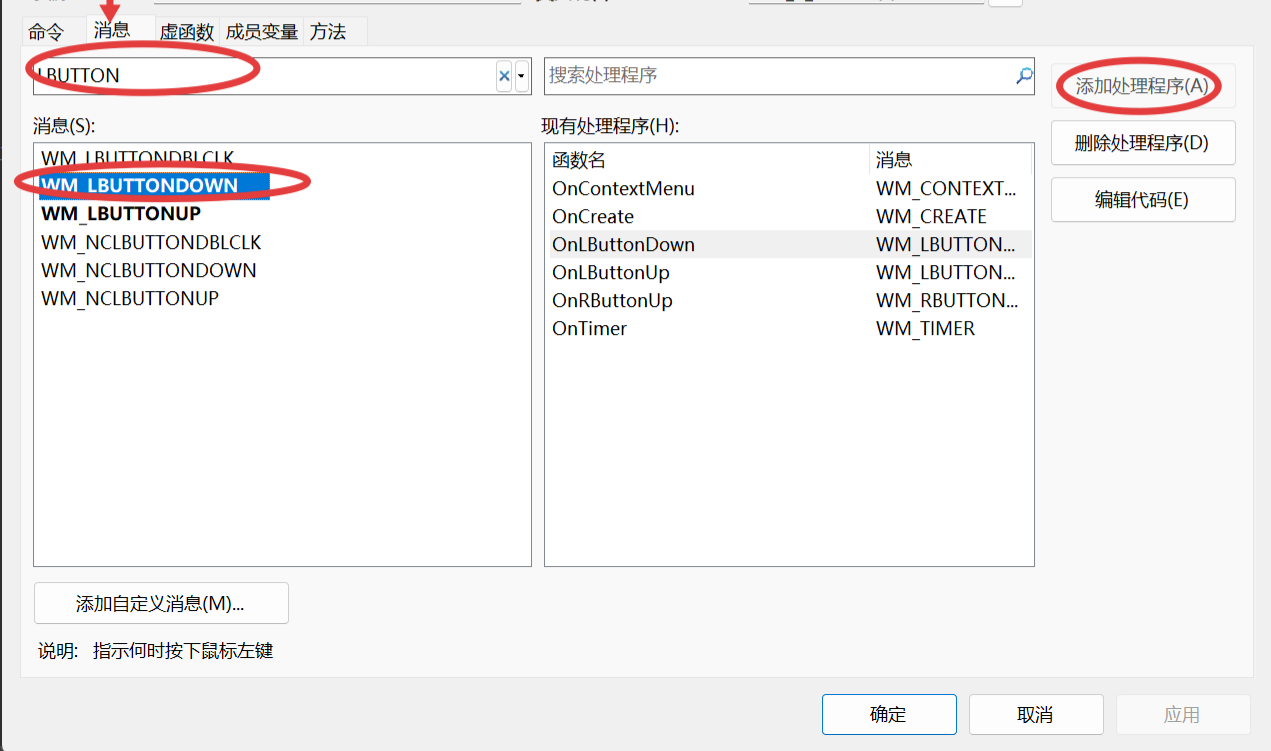

左键按下抬起消息和鼠标移动消息

WM_LBUTTONDOWN

WM_LBUTTONUP

WM_MOUSEMOVE

参考代码如下:

当你按下画笔选项时, 形式m_DrawType = DT_PEN 切换为画笔形式. 在界面按下鼠标左键时画笔开关m_bDraw设true,并记录此时的位置在m_pOrigin中随着你鼠标移动激活鼠标移动函数 OnMouseMove(UINT nFlags, CPoint point)画线,

鼠标抬起时便会关键开关m_bDraw.

cpp 复制代码

void CTest22View::OnDrawLine()
{
	// TODO: 在此添加命令处理程序代码
	m_DrawType = DT_LINE;
}


void CTest22View::OnDrawRect()
{
	// TODO: 在此添加命令处理程序代码
	m_DrawType = DT_RECT;
}


void CTest22View::OnDrawEllipse()
{
	// TODO: 在此添加命令处理程序代码
	m_DrawType = DT_ELLIPSE;
}


void CTest22View::OnDrawPen()
{
	// TODO: 在此添加命令处理程序代码
	m_DrawType = DT_PEN;
}


void CTest22View::OnLButtonDown(UINT nFlags, CPoint point)
{
	// TODO: 在此添加消息处理程序代码和/或调用默认值
	if (m_DrawType == DT_PEN)
	{
		m_bDraw = true;
	}
	m_pOrigin = point;
	CView::OnLButtonDown(nFlags, point);
}


void CTest22View::OnLButtonUp(UINT nFlags, CPoint point)
{
	// TODO: 在此添加消息处理程序代码和/或调用默认值
	CClientDC dc(this); //
	//创建笔 (实线,宽度2,颜色)
	CPen pen(PS_SOLID, 2, RGB(100, 10, 199));
	//默认保存至pOldPen,设备选择新的笔
	CPen* pOldPen = dc.SelectObject(&pen);

	switch (m_DrawType) //分辨激活的是哪个操作
	{
	case DT_LINE: //画线
		dc.MoveTo(m_pOrigin);
		dc.LineTo(point);
		break;
	case DT_RECT: //换矩形
		dc.Rectangle(CRect(m_pOrigin, point));
		break;
	case DT_ELLIPSE: //画椭圆
		dc.Ellipse(CRect(m_pOrigin, point));
		break;
	case DT_PEN:
		m_bDraw = false; //鼠标抬起结束画笔
		break;
	default:
		break;
	}
	CView::OnLButtonUp(nFlags, point);
}


void CTest22View::OnMouseMove(UINT nFlags, CPoint point)
{
	// TODO: 在此添加消息处理程序代码和/或调用默认值
	if (m_DrawType == DT_PEN && m_bDraw == true)
	{
		CClientDC dc(this);
		CPen pen(PS_SOLID, 2, RGB(0, 100, 220));
		CPen* pOldPen = dc.SelectObject(&pen);

		//从起点画一段线到终点
		dc.MoveTo(m_pOrigin);
		dc.LineTo(point);

		//终点变成新的起点
		m_pOrigin = point;

		dc.SelectObject(pOldPen);
	}
	CView::OnMouseMove(nFlags, point);
}
