输入一个 URL 以后，一次 HTTP 事务经历了什么

第02篇_输入一个 URL 以后，一次 HTTP 事务经历了什么

!abstract 用 http://192.168.1.20:8088/api/status 跟踪同一笔事务：URL 怎样拆成连接参数与消息参数，请求怎样到达 PLC，响应又怎样回到 Client。

适合谁收藏

• 第一次系统理解 HTTP 的 PLC 工程师。
• 已经会调用通信功能块，但分不清 TCP 连通与 HTTP 完整事务的人。
• 需要建立后续 Server、Client 学习坐标的读者。

---

!note 本篇位置 基础认知，第 2/4 篇；主系列第 02/28 篇。

现场问题

在浏览器或 curl 中输入一个 URL，看起来只有一次点击。程序内部却必须连续完成地址解析、TCP 连接、请求构造、字节发送、Server 接入、消息解析、资源处理、响应构造、响应接收和事务收尾。

任何一步没有完成，外部都可能只表现为"没有响应"。如果不知道事务停在哪一步，就只能在所有功能块之间来回猜。

先给结论

一次 HTTP 事务不是一次函数调用，而是一条有顺序、有输入输出、有结束条件的链。URL 同时提供 TCP 连接信息和 HTTP 消息信息；TCP 通道、HTTP 消息和 PLC 业务沿同一笔事务推进，但必须分层观察。

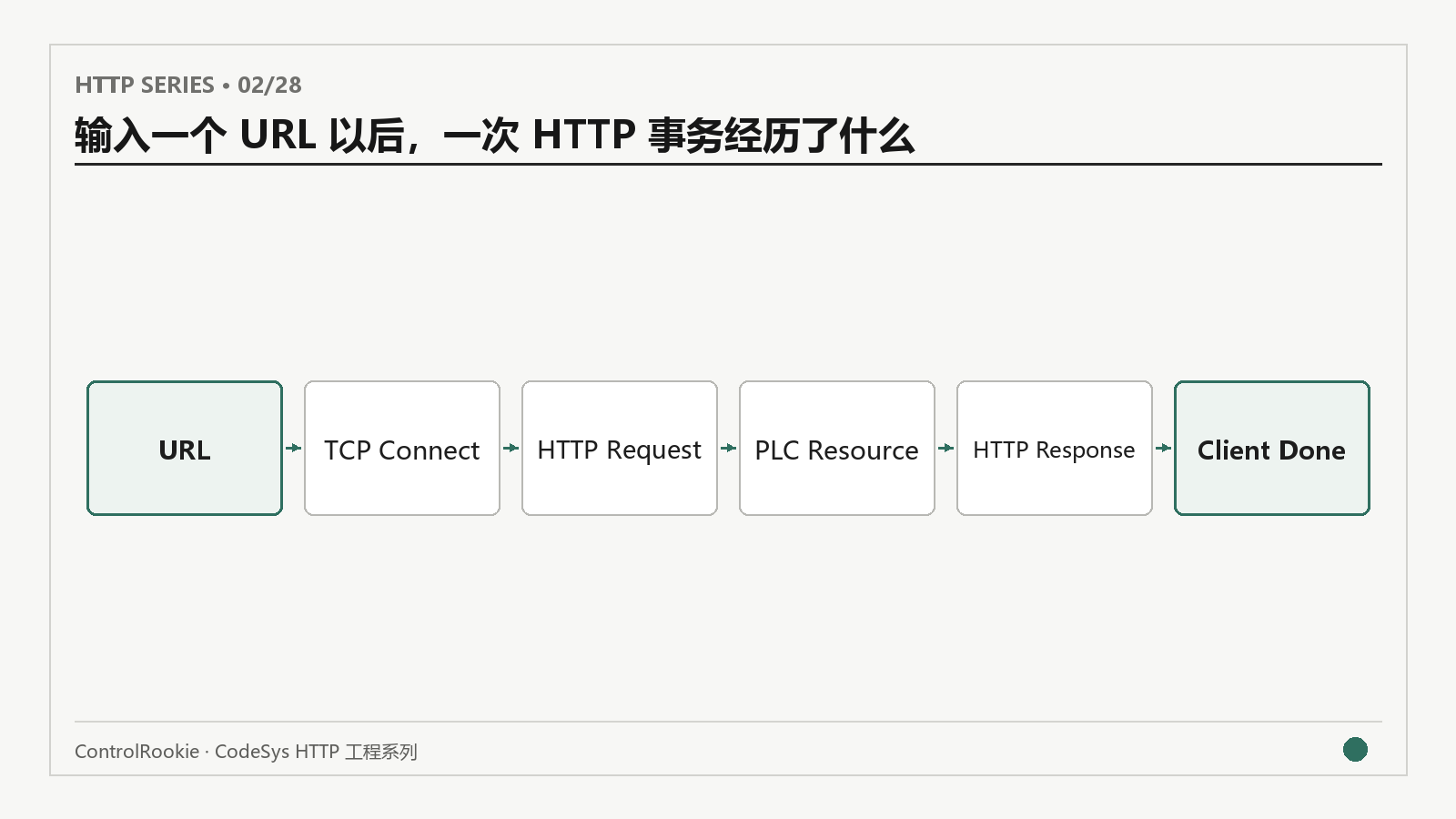

读图重点

这张图只压缩本篇的判断路径。读图时先找"解析 URL"对应的输入边界，再沿着"路由、状态码、Body"检查状态怎样推进，最后用"业务结果回到 HTTP 响应"确认输出是否已经形成验收证据。

把对象和边界分开

对象或阶段	工程职责	现场观察点
解析 URL	scheme、host、port、path	连接参数和请求参数被分开
建立通道	Client Connect、Server Listen/Accept	双方获得 TCP 连接句柄
交换消息	Builder、Write、Read、Parser	请求和响应跨周期完成
处理资源	路由、状态码、Body	业务结果回到 HTTP 响应

一笔事务的十个连续步骤

1. Client 把 URL 拆成 scheme、host、port 和 path。
2. Client 使用 host 与 port 建立 TCP 连接。
3. Builder 用 method、path、Host 和连接策略构造请求。
4. TCP_Write 把请求字节发送出去。
5. Server 从监听器接入连接，并绑定独立槽位。
6. 槽位跨扫描周期读取，Parser 等待完整请求。
7. 应用根据目标路径读取或修改资源。
8. Builder 构造带状态码、长度和 Body 的响应。
9. Client 跨周期接收并解析完整响应。
10. 双方关闭连接，或清理事务后顺序复用连接。

这十步不是理论上的"可能过程"，而是排障坐标。无法连接时查第 2 步；已经连接但没有请求时查第 3 至 6 步；返回 400 时查第 6 步；返回 404 时查第 7 步；Client 一直 Receive 时查第 8 至 9 步；第二次请求才出错时查第 10 步。

三条证据线

证据线	开始	结束	典型观察量
控制流	Enable、Execute、新连接	Done、Closing、Fault	状态枚举、超时、复位
数据流	URL、请求参数、连接句柄	状态码、Header、Body	Tx/Rx 长度、结构体字段
诊断流	底层或协议异常	错误锁存与恢复	NBS error、HTTP error、Metrics

三条线都闭合，才能宣布事务完成。只看到 Body 正确，仍可能遗漏连接泄漏；只看到 Done，也可能遗漏内容错误。

从协议约束到代码职责

协议约束

一次 HTTP 事务不是一次函数调用，而是一条有顺序、有输入输出、有结束条件的链。URL 同时提供 TCP 连接信息和 HTTP 消息信息；TCP 通道、HTTP 消息和 PLC 业务沿同一笔事务推进，但必须分层观察。 这条结论先限定消息什么时候成立，再限定哪个角色可以消费结果。若绕过协议边界直接驱动业务，半包、超时、重复执行和连接残留就会进入应用层。

工程抽象

以该 URL 为例，192.168.1.20 和 8088 用于建立 TCP 连接，/api/status 进入 HTTP 请求行，主机与端口还要进入 Host Header。连接成功时，Server 只知道有一条字节通道，并不知道对方要读取哪个资源。

Builder 把结构化请求变成报文，Parser 把报文还原成结构化对象。应用层只消费完整请求，并把处理结果写入响应对象。这样每个故障都能定位到连接、构造、发送、解析、路由或响应，不必用一个 Busy 信号代表整条链。

• 解析 URL：工程职责是"scheme、host、port、path"。它不能只停留在命名层面，运行时必须能通过"连接参数和请求参数被分开"观察到输入、状态或结果；否则这一层即使有代码，也没有形成可验证边界。
• 建立通道：工程职责是"Client Connect、Server Listen/Accept"。它不能只停留在命名层面，运行时必须能通过"双方获得 TCP 连接句柄"观察到输入、状态或结果；否则这一层即使有代码，也没有形成可验证边界。
• 交换消息：工程职责是"Builder、Write、Read、Parser"。它不能只停留在命名层面，运行时必须能通过"请求和响应跨周期完成"观察到输入、状态或结果；否则这一层即使有代码，也没有形成可验证边界。
• 处理资源：工程职责是"路由、状态码、Body"。它不能只停留在命名层面，运行时必须能通过"业务结果回到 HTTP 响应"观察到输入、状态或结果；否则这一层即使有代码，也没有形成可验证边界。

程序单元

本篇主证据来自 PLC_PRG.st 中以 PROGRAM PLC_PRG 为定位点的连续源码。这里不是为了展示语法，而是把协议约束落到确定程序单元：输入先进入结构体或缓冲区，状态机只在本周期处理可确认的部分，长度和结束条件决定能否前进，错误码与指标负责把失败原因带出对象边界。这样一来，"一个 URL 会同时驱动 TCP 连接和 HTTP 请求。"可以在代码、在线变量和外部报文之间逐项对照，而不是依赖经验猜测。

本篇核心源码片段

下面两段代码来自同一个真实文件 PLC_PRG.st，以 PROGRAM PLC_PRG 为中心连续截取，没有改写变量、删除分支或用伪代码替代。第一段用于确认入口与前置条件，第二段用于确认状态、边界和输出。核对时重点看"scheme、host、port、path"怎样进入对象，以及"业务结果回到 HTTP 响应"怎样证明本次处理已经结束。若两段之间的连续关系无法解释"排障先定位步骤，再检查对应对象。"，就不能把局部代码截图当成实现证据。

片段一：入口、声明与前置条件

PROGRAM PLC_PRG
VAR
    fbHttpClient        : FB_HttpClient;                                                       // HTTP Client 主实例。
    fbHttpServer        : FB_HttpServer;                                                       // HTTP Server 主实例。
    stClientMetrics     : ST_HttpClientMetrics;                                                // Client 指标输出。
    stServerMetrics     : ST_HttpServerMetrics;                                                // Server 指标输出。
    stClientResponse    : ST_HttpResponse;                                                     // Client 响应输出。
    aServerSnapshots    : ARRAY[1..GVL_Http.cnMaxClientSlots] OF ST_HttpConnectionSnapshot;    // Server 连接快照。
END_VAR

// === IMPLEMENTATION ===
/// =======================================================================
/// 名称      : PLC_PRG
/// 功能      : HTTP 示例工程主任务，直接完整调用 Client 和 Server 功能块。
/// 库依赖    : CAA Net Base Services
/// =======================================================================
/// 使用说明  : 1. Client/Server 所有真实网络命令默认关闭，由 GVL_HttpRealTest 在线变量触发。
///           : 2. 本主程序完整列出功能块引脚，便于 CODESYS/SmartControl 用户按引脚理解用法。
/// =======================================================================
// 工程说明：本段集中处理状态、边界或诊断，避免跨周期残留。
// 约束：PLC_PRG 作为示例主入口直接调用 HTTP 功能块；用户联调不再依赖辅助 PRG。
GVL_HttpRealTest.udiNowMs := GVL_HttpRealTest.udiNowMs + 10;

IF GVL_HttpRealTest.bResetResults THEN
    fbHttpServer.M_Reset();
    fbHttpClient.M_Reset();
    GVL_HttpRealTest.bClientSend := FALSE;
    GVL_HttpRealTest.bClientAbort := FALSE;
    GVL_HttpRealTest.bServerPassLatched := FALSE;
    GVL_HttpRealTest.bClientPassLatched := FALSE;
    GVL_HttpRealTest.bOverallPassLatched := FALSE;
END_IF

fbHttpServer(
    xEnable              := GVL_HttpRealTest.bServerEnable,
    xReset               := GVL_HttpRealTest.bResetResults,
    xCloseConnection     := GVL_HttpRealTest.bServerCloseConnection,
    bEnable              := GVL_HttpRealTest.bServerEnable,
    sBindIP              := GVL_HttpRealTest.sServerBindIP,
    uiPort               := GVL_HttpRealTest.uiServerPort,
    uiResponseStatusCode := GVL_HttpRealTest.uiServerResponseStatusCode,
    sResponseBody        := GVL_HttpRealTest.sServerResponseBody,
    sResponseContentType := GVL_HttpRealTest.sServerResponseContentType,
    sAdditionalHeader    := GVL_HttpRealTest.sServerAdditionalHeader,
    udiNowMs             := GVL_HttpRealTest.udiNowMs,
    xListening           => GVL_HttpRealTest.bServerListening,
    xRunning             => GVL_HttpRealTest.bServerRunning,
    xBusy                => GVL_HttpRealTest.bServerBusy,
    xError               => GVL_HttpRealTest.bServerError,
    bListening           => GVL_HttpRealTest.bServerListening,
    bRunning             => GVL_HttpRealTest.bServerRunning,
    bBusy                => GVL_HttpRealTest.bServerBusy,

这一段先回答对象在什么输入和状态下开始工作。阅读时要核对变量的初值、长度上限和启动条件，不能只看某个布尔量是否变成 TRUE。

片段二：状态推进、边界与输出

    bError               => GVL_HttpRealTest.bServerError,
    diErrorID            => GVL_HttpRealTest.diServerErrorID,
    sDiagMsg             => GVL_HttpRealTest.sServerDiagMsg,
    eLastNbsError        => GVL_HttpRealTest.eServerLastNbsError,
    eState               => GVL_HttpRealTest.eServerState,
    eLastError           => GVL_HttpRealTest.eServerLastError,
    stMetrics            => stServerMetrics,
    uiActiveConnections  => GVL_HttpRealTest.uiServerActiveConnections,
    uiLastErrorSlot      => GVL_HttpRealTest.uiServerLastErrorSlot,
    uiLastRequestSlot    => GVL_HttpRealTest.uiServerLastRequestSlot,
    sRequestTarget       => GVL_HttpRealTest.sServerLastTarget,
    sRequestBody         => GVL_HttpRealTest.sServerLastBody,
    sRxMessage           => GVL_HttpRealTest.sServerRxMessage,
    sTxMessage           => GVL_HttpRealTest.sServerTxMessage,
    sLastTarget          => GVL_HttpRealTest.sServerLastTarget,
    sLastBody            => GVL_HttpRealTest.sServerLastBody,
    hListenHandle        => GVL_HttpRealTest.hServerListenHandle,
    aConnectionSnapshots => aServerSnapshots
    );

fbHttpClient(
    xEnable           := GVL_HttpRealTest.bClientEnable,
    xExecute          := GVL_HttpRealTest.bClientSend,
    xReset            := GVL_HttpRealTest.bResetResults,
    xAbort            := GVL_HttpRealTest.bClientAbort,
    xCloseConnection  := GVL_HttpRealTest.bClientCloseConnection,
    bEnable           := GVL_HttpRealTest.bClientEnable,
    bSend             := GVL_HttpRealTest.bClientSend,
    udiTimeOut        := GVL_HttpRealTest.udiClientTimeoutUs,
    sURL              := GVL_HttpRealTest.sClientURL,
    sServerIP         := GVL_HttpRealTest.sClientServerIP,
    uiPort            := GVL_HttpRealTest.uiClientPort,
    sHost             := GVL_HttpRealTest.sClientHost,
    sPath             := GVL_HttpRealTest.sClientPath,
    eRequestType      := GVL_HttpRealTest.eClientMethod,
    eMethod           := GVL_HttpRealTest.eClientMethod,
    sBody             := GVL_HttpRealTest.sClientBody,
    sContentType      := GVL_HttpRealTest.sClientContentType,
    sAdditionalHeader := GVL_HttpRealTest.sClientAdditionalHeader,
    udiNowMs          := GVL_HttpRealTest.udiNowMs,
    xActive           => GVL_HttpRealTest.bClientTcpConnected,
    xConnected        => GVL_HttpRealTest.bClientTcpConnected,
    xBusy             => GVL_HttpRealTest.bClientBusy,
    xDone             => GVL_HttpRealTest.bClientDone,
    xError            => GVL_HttpRealTest.bClientError,
    bTcpConnected     => GVL_HttpRealTest.bClientTcpConnected,
    bBusy             => GVL_HttpRealTest.bClientBusy,
    bDone             => GVL_HttpRealTest.bClientDone,
    bError            => GVL_HttpRealTest.bClientError,
    diErrorID         => GVL_HttpRealTest.diClientErrorID,
    sDiagMsg          => GVL_HttpRealTest.sClientDiagMsg,
    eLastNbsError     => GVL_HttpRealTest.eClientLastNbsError,

第二段继续展示同一连续源码范围。把它与第一段合起来，才能判断输入怎样被锁存、状态何时推进、边界何时满足，以及错误出口是否保留了足够诊断信息。

验证路径

场景	操作	通过口径
URL 拆分	标出 scheme、host、port、path	连接信息与消息信息不混用
请求跟踪	从 Connect 跟到 Parser Done	每一步都有状态或数据证据
响应跟踪	从路由结果跟到 Client Done	状态码、长度和 Body 一致
连接收尾	短连接或顺序复用	事务状态均被清理

场景 1：URL 拆分

执行"标出 scheme、host、port、path"前，先清理上一笔事务的完成脉冲、错误锁存和接收残留，再记录起始状态与计数。操作后同时观察外部报文、角色状态机和诊断量；只有三条证据共同指向"连接信息与消息信息不混用"，这一场景才算通过。若只看到外部结果而内部状态未收口，应继续检查资源回收；若内部 Done 已出现而报文不完整，应回到消息边界重新取证。

场景 2：请求跟踪

执行"从 Connect 跟到 Parser Done"前，先清理上一笔事务的完成脉冲、错误锁存和接收残留，再记录起始状态与计数。操作后同时观察外部报文、角色状态机和诊断量；只有三条证据共同指向"每一步都有状态或数据证据"，这一场景才算通过。若只看到外部结果而内部状态未收口，应继续检查资源回收；若内部 Done 已出现而报文不完整，应回到消息边界重新取证。

场景 3：响应跟踪

执行"从路由结果跟到 Client Done"前，先清理上一笔事务的完成脉冲、错误锁存和接收残留，再记录起始状态与计数。操作后同时观察外部报文、角色状态机和诊断量；只有三条证据共同指向"状态码、长度和 Body 一致"，这一场景才算通过。若只看到外部结果而内部状态未收口，应继续检查资源回收；若内部 Done 已出现而报文不完整，应回到消息边界重新取证。

场景 4：连接收尾

执行"短连接或顺序复用"前，先清理上一笔事务的完成脉冲、错误锁存和接收残留，再记录起始状态与计数。操作后同时观察外部报文、角色状态机和诊断量；只有三条证据共同指向"事务状态均被清理"，这一场景才算通过。若只看到外部结果而内部状态未收口，应继续检查资源回收；若内部 Done 已出现而报文不完整，应回到消息边界重新取证。

常见误判

• 把完整 URL 原样交给 TCP，混淆 Host、端口和请求路径的职责。
• 看到 Connect 成功就跳过请求构造、发送和响应接收。
• 只画数据流，不标出事务状态和结束条件，现场仍然无法定位卡点。

这些误判的共同点，是拿一个局部现象替代完整事务。定位时必须回到本篇的输入、状态、边界和输出四个坐标，并用相同输入完成回归。

这一篇你最该记住

• 一个 URL 会同时驱动 TCP 连接和 HTTP 请求。
• 完整事务必须走完请求与响应两个方向。
• 排障先定位步骤，再检查对应对象。
