连接模块中的BLE方式GATT协议分析

GATT协议简介

在蓝牙的世界里，GATT（通用属性配置文件）就是这套"交接规则" 。它专门负责在两个蓝牙设备连接之后，数据该如何组织和传输。

📊 GATT的核心概念

GATT把数据组织得像一个严格的表格，你可以把它想象成一个带目录和标签的文件柜。

为了让你看得更清楚，我们用 "一个带心率监测功能的智能手环" 举个例子：

概念	大白话解释	手环例子
服务 (Service)	一个功能模块，包含一组相关的数据。	"心率服务"（UUID: `0x180D`），所有和心率相关的数据都在这里。
特征 (Characteristic)	服务里一个具体的"数据项"，它包含实际数值和访问权限（可读/可写/通知等）。	"心率测量值"特征（UUID: `0x2A37`），里面就是具体的每分钟心跳次数。
描述符 (Descriptor)	特征的"说明书"，用来描述或配置这个特征。	客户端特征配置描述符（CCCD），手机通过修改它来"订阅"心率通知。这样一旦心跳变化，手环就会主动推送，不用手机反复来问。

UUID就像每个服务和特征的唯一身份证号，有全球统一的标准（16位短ID），也可以用自定义的（128位长ID）。

🔄 客户端与服务器

在GATT里，只有两个角色：

GATT服务器 (GATT Server) ：数据的提供方。它负责存储数据并响应请求。你的智能手环就是服务器，它存着你的心率数据。每个蓝牙设备至少得能当个基本的服务器。
GATT客户端 (GATT Client) ：数据的使用方。它主动去服务器读写数据。你的手机App就是客户端，它去手环上读取心率。

连接后，客户端必须先"服务发现"，才能知道服务器提供了哪些服务和特征，就像拿到一份文件柜的目录。

✉️ 四种数据操作方式

角色定好后，它们通过这四种方式"对话"：

读 (Read)：客户端主动向服务器"要"数据（例如：手机读取当前心率）。
写 (Write)：客户端主动向服务器"写"数据（例如：手机设置手环的时间）。
通知 (Notify) ：服务器主动"推送"数据给客户端，不需要客户端回复确认。这种方式最省电、最常用（例如：心跳变了，手环就自动推给手机）。
指示 (Indicate) ：服务器主动"推送"数据，但需要客户端回复确认，更可靠但稍慢。

一个常见的误解是：GATT的客户端/服务器角色，和负责连接建立的GAP（通用访问配置文件）里的中央/外围设备角色是两套独立的体系。一个中央设备（手机）可以是GATT客户端，而一个外围设备（手环）也可以是GATT客户端。

简单来说，GAP负责"怎么连上"，而GATT负责"连上后怎么聊"。

COC协议简介

目前是open Harmony6.1统一互联共建3.0版本，我看项目里面目前用的是BLE4.2，但还没有实现coc协议连接的，不过也要铺垫一下。

CoC"在蓝牙BLE里的全称是 L2CAP 面向连接的通道 (Connection-Oriented Channel)，它和 GATT 是两种完全不同的数据传输思路。

如果拿寄送物品 来比喻，GATT 和 CoC 的区别就像寄包裹和修一条管道：

GATT（寄包裹）：你想给对方东西，得按规定的格式打包好（属性协议），贴上标签（UUID），在"快递点"（固定通道）等着对方来取件（读）或叫快递员送过去（写/通知）。每次只能送一个标准大小的包裹，比较适合传递心率这种小数据。
CoC（修管道） ：为了高效地传送大量数据（比如音频流或大文件），你们直接在两个设备间修了一条专用的"管道"。一旦接通，数据就可以像流水一样持续、双向地传输。

COC 与 GATT 的关键区别：

特性	GATT	COC (L2CAP)
传输可靠性	基于 ATT 协议	基于 L2CAP 面向连接通道
数据格式	必须符合 GATT Profile	更灵活的字节流
适用场景	设备发现、服务读写	高可靠性的字节流传输
MTU	较小（默认 512）	可更大
实现复杂度	较复杂	较简单

🌊 "管道"内部是怎么工作的？

这条"管道"有几个很实用的设计：

容量更大 (MTU更大)：相比于GATT，CoC的"管道"一次能承载更大的数据包，最高可支持到512字节，传输效率更高。
自带调节阀 (基于信用的流量控制)：为了防止"管道"里的数据太多把接收方冲垮，CoC采用了一种"信用"机制。发送方只有收到接收方给的"信用"才能发送数据，从而实现了流控，确保传输的可靠性。
独立"阀门" (PSM) ：要连接到不同的CoC"管道"，需要知道一个叫 PSM (协议/服务复用器) 的"阀门编号"作为服务识别码。这就像GATT里用UUID来找到特定服务一样，但层级更底层。

🎯 什么时候用CoC？

正因为CoC高效且可靠，它在很多对实时性和数据传输量要求较高的场景里非常适用：

音频传输 ：这是CoC最典型的应用。比如助听器通过BLE传输音频流，就是利用CoC通道来保证稳定、低延迟的声音质量。
批量数据同步：传输文件、日志记录等较大块的数据时，CoC的效率要远高于GATT。

总结来说，GATT适合"查字典"式的小数据查询 ，而 CoC适合"拉专线"式的流数据传输。它们是互补的关系，各司其职。

软总线 BLE GATT 连接模块设计实现分析

总述

GATT（Generic Attribute Profile） 是软总线（dsoftbus）在 BLE（蓝牙低功耗） 场景下的核心连接协议。它负责设备发现、连接建立、数据传输等完整生命周期管理。

从架构视角看，GATT 模块处于软总线连接层的最底层，承上启下：

对上：为 Connection Manager、Bus Center、Transmission 等上层模块提供统一的 BLE 连接和数据传输能力
对下：通过 Adapter 层调用华为自研的 BLE 协议栈（HDI）接口，完成实际的蓝牙操作

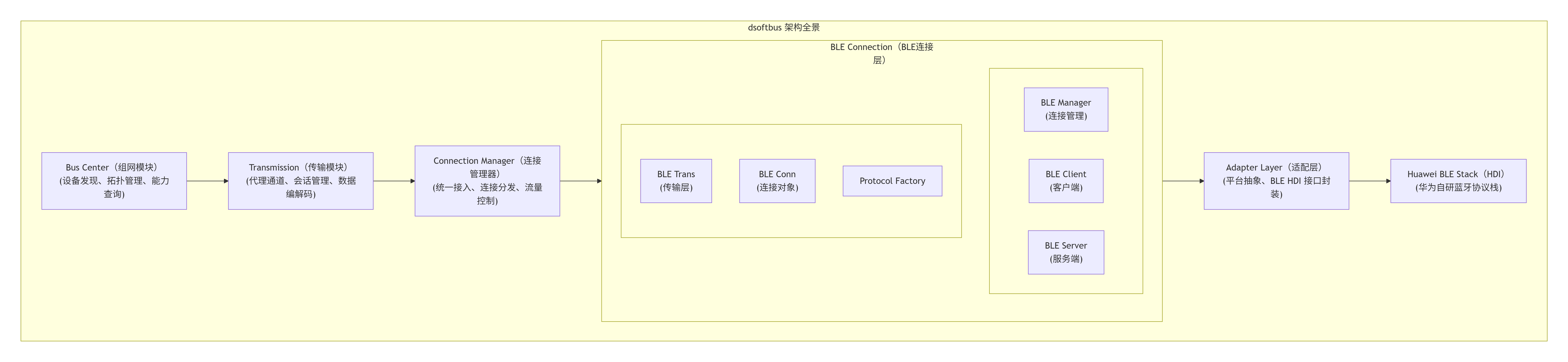

一、整体架构

二、核心数据结构

2.1 BLE 连接对象（ConnBleConnection）

这是 GATT 连接的核心实体，贯穿整个连接生命周期：

复制代码

typedef struct {
    ListNode node;                    // 链表节点（用于全局管理）
    BleProtocolType protocol;          // 协议类型：BLE_GATT = 0
    uint32_t connectionId;            // 连接ID（全局唯一）
    ConnSideType side;                // 角色：CLIENT 或 SERVER
    bool fastestConnectEnable;        // 是否启用快速连接

    char addr[BT_MAC_LEN];            // 蓝牙地址
    uint32_t sequence;                // 数据包序列号

    // 接收缓冲（支持分包组包）
    ConnBleReadBuffer buffer;

    // 线程安全锁
    SoftBusMutex lock;

    // 连接状态机
    enum ConnBleConnectionState state;

    // 底层句柄（对应对端设备）
    int32_t underlayerHandle;

    // MTU 大小（默认 512）
    uint32_t mtu;

    // 设备标识
    char udid[UDID_BUF_LEN];         // 唯一设备ID
    char networkId[NETWORK_ID_BUF_LEN]; // 网络ID

    // 特性集
    ConnBleFeatureBitSet featureBitSet;

    // 引用计数（业务计数 + 内存计数）
    int32_t connectionRc;
    int32_t objectRc;

} ConnBleConnection;

2.2 连接状态机（ConnBleConnectionState）

复制代码

enum ConnBleConnectionState {
    // 客户端专用状态
    BLE_CONNECTION_STATE_CONNECTING = 0,    // 初始连接中
    BLE_CONNECTION_STATE_CONNECTED,         // 底层已连接
    BLE_CONNECTION_STATE_SERVICE_SEARCHING,  // GATT 服务发现中
    BLE_CONNECTION_STATE_SERVICE_SEARCHED,   // 服务发现完成
    BLE_CONNECTION_STATE_CONN_NOTIFICATING, // 通知特征订阅中
    BLE_CONNECTION_STATE_CONN_NOTIFICATED,  // 通知订阅完成

    // 服务端/共用状态
    BLE_CONNECTION_STATE_NET_NOTIFICATING,  // 网络特征通知中
    BLE_CONNECTION_STATE_NET_NOTIFICATED,   // 网络特征通知完成
    BLE_CONNECTION_STATE_MTU_SETTING,      // MTU 协商中
    BLE_CONNECTION_STATE_MTU_SETTED,        // MTU 协商完成
    BLE_CONNECTION_STATE_EXCHANGING_BASIC_INFO,  // 交换基本信息
    BLE_CONNECTION_STATE_EXCHANGED_BASIC_INFO,  // 基本信息交换完成

    // 结束状态
    BLE_CONNECTION_STATE_NEGOTIATION_CLOSING,  // 协商关闭
    BLE_CONNECTION_STATE_CLOSING,               // 关闭中
    BLE_CONNECTION_STATE_CLOSED,                // 已关闭
    BLE_CONNECTION_STATE_INVALID,
};

三、核心模块设计与实现

3.1 BLE Manager（连接管理器）

职责：统一管理所有 BLE 连接，负责连接的创建、查找、释放和消息路由。

复制代码

typedef struct {
    SoftBusList *connections;       // 所有活跃连接
    ConnBleState *state;           // BLE 模块状态
    ListNode waitings;             // 等待连接的设备队列
    ConnBleDevice *connecting;      // 正在连接的设备
    SoftBusList *prevents;         // 阻止连接的设备（防冲突）
} BleManager;

关键能力：

防冲突机制：防止多个模块同时对同一设备发起连接
连接复用：已存在的连接被新请求复用，而非重复建立
延迟清理：空闲超时（60秒）后才真正释放连接

3.2 GATT Client（客户端）

职责：作为 GATT Client，发起连接请求并与 GATT Server 通信。

核心 UUID 定义：

复制代码

#define SOFTBUS_SERVICE_UUID              "11C8B310-80E4-4276-AFC0-F81590B2177F"
#define SOFTBUS_CHARA_BLENET_UUID         "00002B00-0000-1000-8000-00805F9B34FB"
#define SOFTBUS_CHARA_BLECONN_UUID        "00002B01-0000-1000-8000-00805F9B34FB"
#define SOFTBUS_DESCRIPTOR_CONFIGURE_UUID "00002902-0000-1000-8000-00805F9B34FB"

客户端连接流程：

3.3 GATT Server（服务端）

职责：作为 GATT Server，发布服务并响应 Client 的读写请求。

服务状态机：

复制代码

enum GattServerState {
    BLE_SERVER_STATE_INITIAL = 0,
    BLE_SERVER_STATE_SERVICE_ADDING,       // 添加服务中
    BLE_SERVER_STATE_SERVICE_ADDED,        // 服务已添加
    BLE_SERVER_STATE_NET_CHARACTERISTIC_ADDING,   // 添加网络特征
    BLE_SERVER_STATE_NET_CHARACTERISTIC_ADDED,
    BLE_SERVER_STATE_NET_DISCRIPTOR_ADDING,       // 添加描述符
    BLE_SERVER_STATE_NET_DISCRIPTOR_ADDED,
    BLE_SERVER_STATE_CONN_CHARACTERISTIC_ADDING, // 添加连接特征
    BLE_SERVER_STATE_CONN_CHARACTERISTIC_ADDED,
    BLE_SERVER_STATE_CONN_DISCRIPTOR_ADDING,
    BLE_SERVER_STATE_CONN_DISCRIPTOR_ADDED,
    BLE_SERVER_STATE_SERVICE_STARTING,      // 服务启动中
    BLE_SERVER_STATE_SERVICE_STARTED,       // 服务已启动
    // ... 停止/删除状态
};

GATT 服务结构：

两个特征值的作用：

特征值	UUID	用途
NET	0x2B00	网络数据传输通道
CONN	0x2B01	连接控制/引用计数消息

3.4 BLE Trans（传输层）

职责：处理分包/组包、流量控制、数据收发。

传输帧格式：

复制代码

typedef struct {
    uint32_t seq;     // 序列号
    uint32_t size;    // 当前包大小
    uint32_t offset;  // 数据偏移
    uint32_t total;   // 总数据大小
} BleTransHeader;

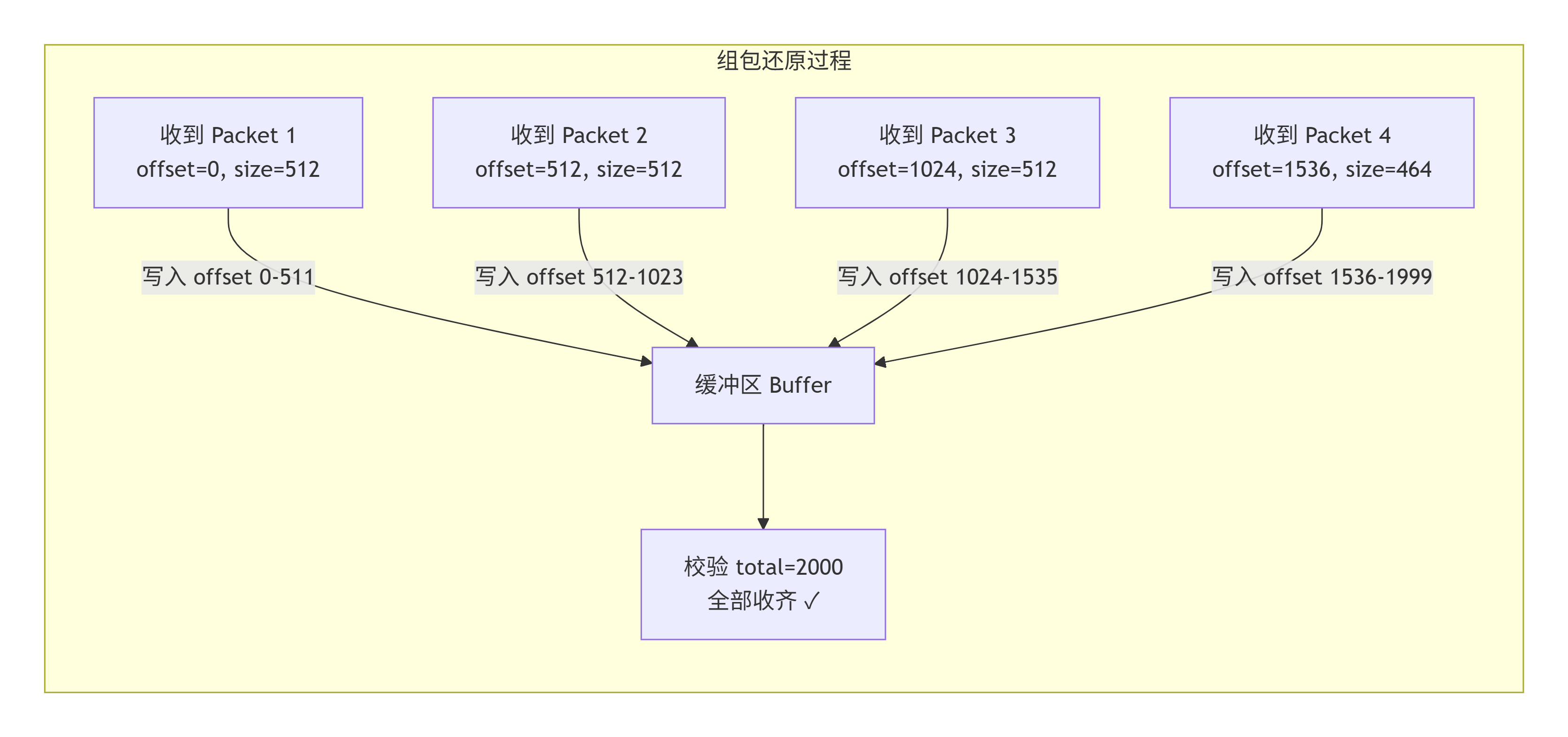

分包组包机制：

流量控制：采用滑动窗口控制器，防止发送过快导致接收端缓冲区溢出。

四、关键流程解析

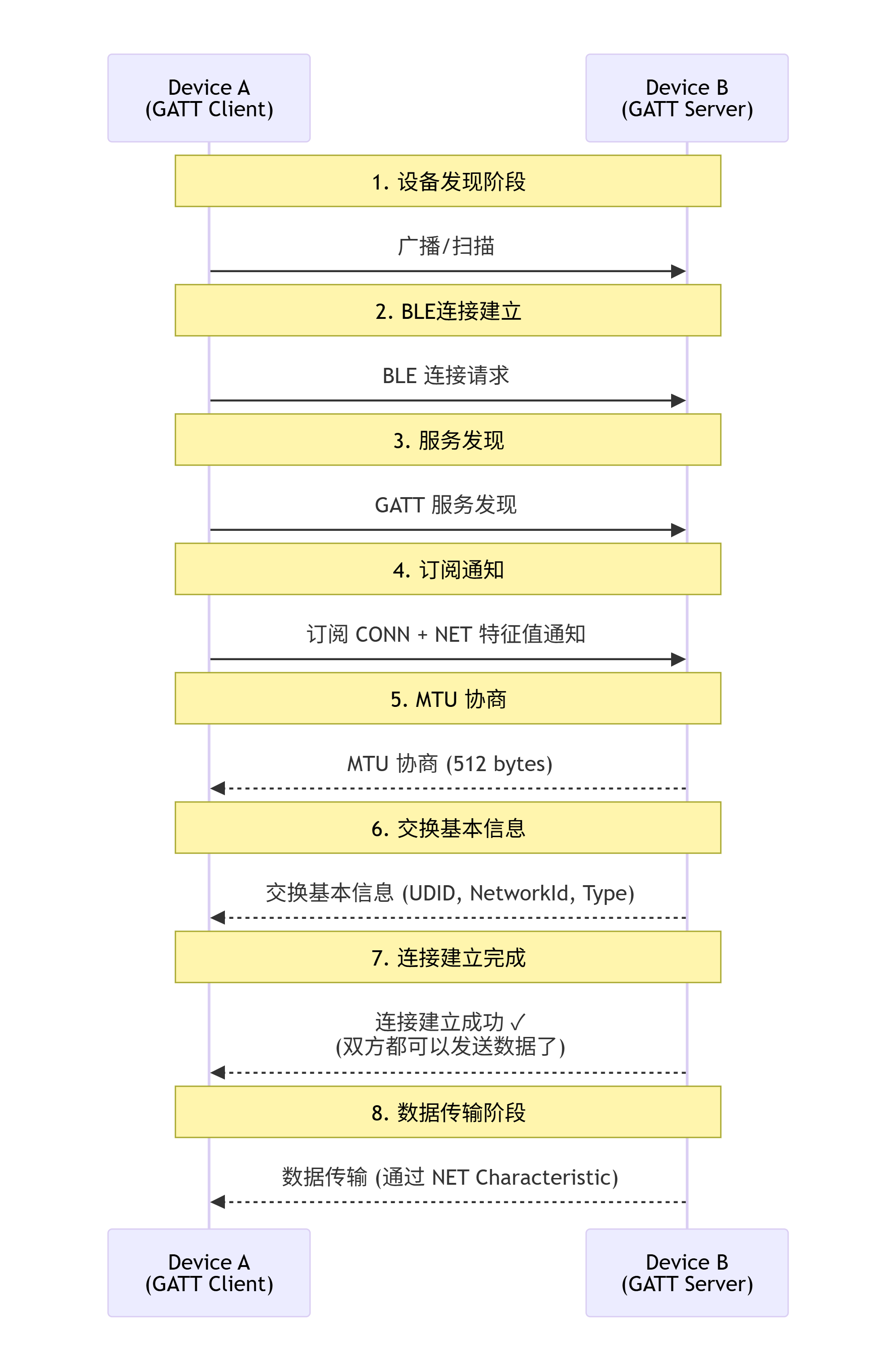

4.1 设备发现与连接建立

4.2 引用计数机制（Reference Counting）

连接采用引用计数来管理生命周期，支持连接复用和延迟释放：

复制代码

// 连接建立后，初始 connectionRc = 0
// 每次业务模块使用连接时 +1，使用完毕后 -1
// 当 connectionRc = 0 且空闲超时时，连接才真正释放

int32_t ConnBleUpdateConnectionRc(
    ConnBleConnection *connection,
    uint16_t challengeCode,    // 挑战码（用于配对）
    int32_t delta             // 增量：+1 或 -1
)

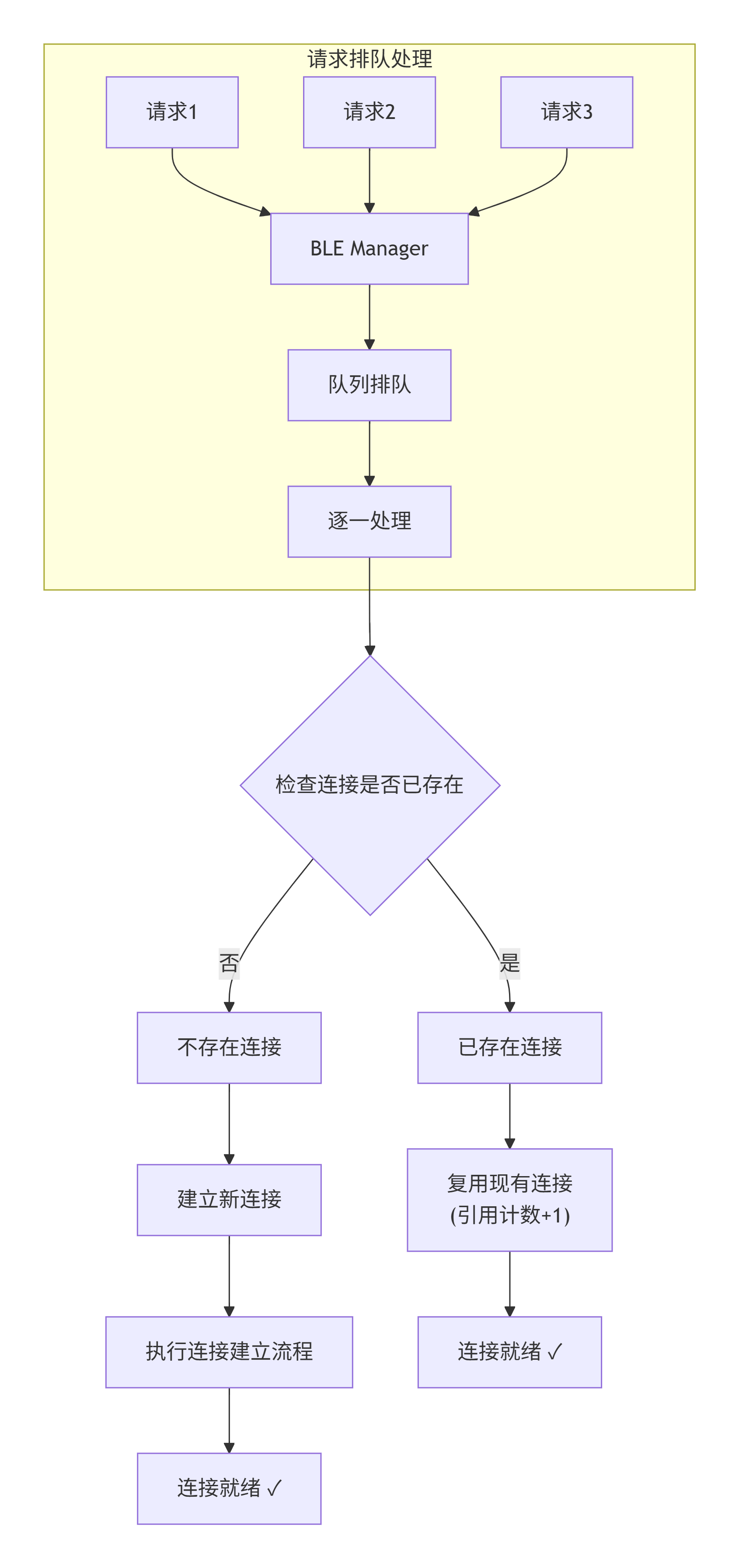

4.3 防冲突机制

当多个业务模块同时请求连接同一设备时：

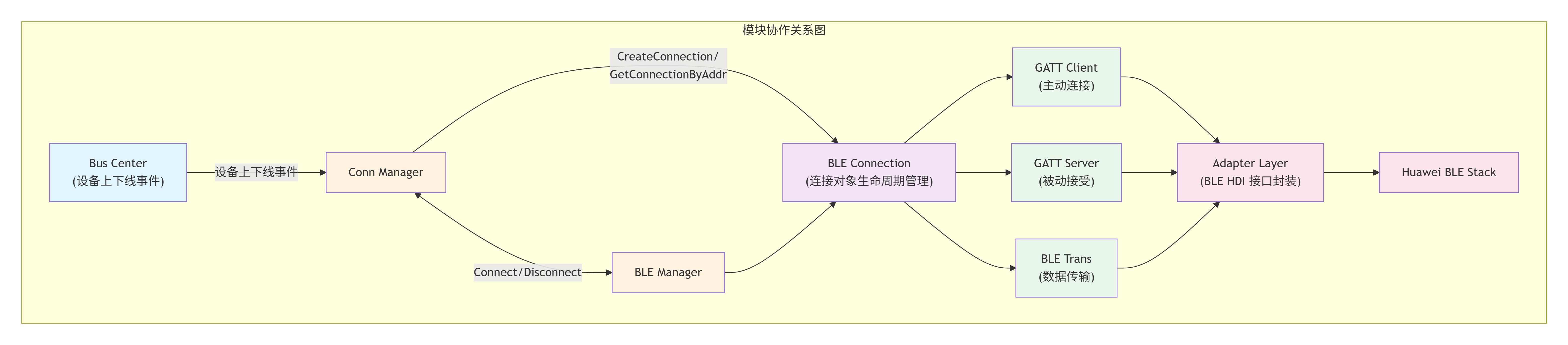

五、模块间协作关系

六、总结

设计亮点

特性	实现方式	优势
状态机驱动	详细的状态定义和状态转换检查	确保连接流程正确性，避免意外状态
引用计数	`connectionRc` + `objectRc` 双计数	支持连接复用，防止提前释放
防冲突队列	`waitings` + `prevents` 双队列	避免多模块同时连接同一设备
分包组包	`BleTransHeader` + 滑动窗口	支持大数据传输，保证可靠性
超时机制	各阶段独立超时定时器	快速失败，避免无限等待
快速连接	`fastestConnectEnable`	减少连接延迟

核心价值

GATT 连接模块是 dsoftbus 实现 BLE 近场设备间高速通信 的基石，它：

屏蔽了 BLE 协议的复杂性，为上层提供简洁的连接和数据传输接口
实现了企业级的可靠性，包括状态机校验、引用计数、超时机制
适配了华为自研 BLE 协议栈，通过 Adapter 层抽象了平台差异
