BLE链路层--比特流处理

在BLE通信中，我们讨论的PDU（协议数据单元）在通过天线发送之前，需要经历一个关键的"预处理"环节------比特流处理（Bit Stream Processing）。这个过程决定了数据包在空口传输的可靠性、安全性和物理兼容性。

1. 比特流处理流程

在链路层，PDU从组装完成到发送，以及从接收到还原，分别要经过一套完整的处理流水线。发送和接收的处理流程是互逆的。

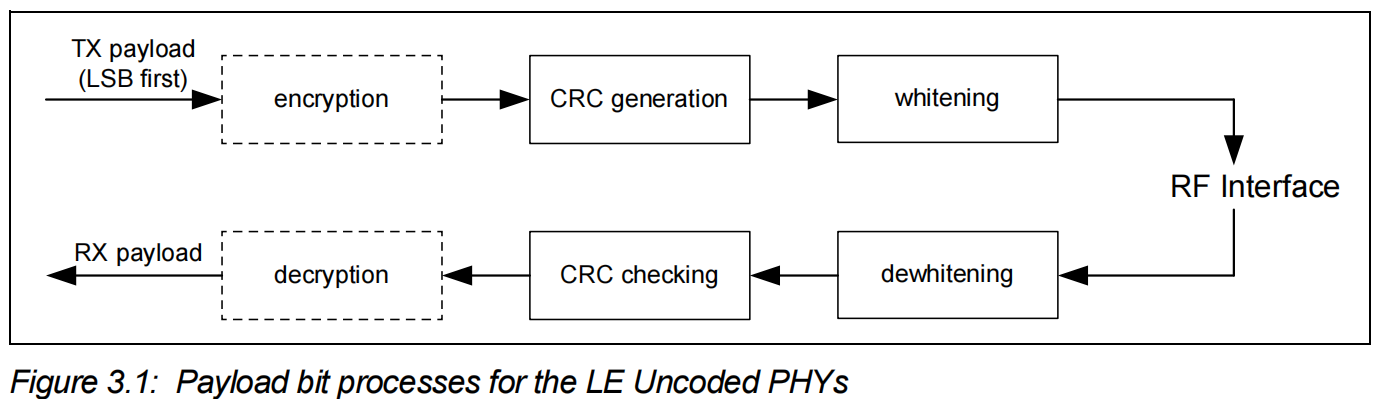

LE Uncoded PHY（LE 1M / LE 2M）的处理流程如下：

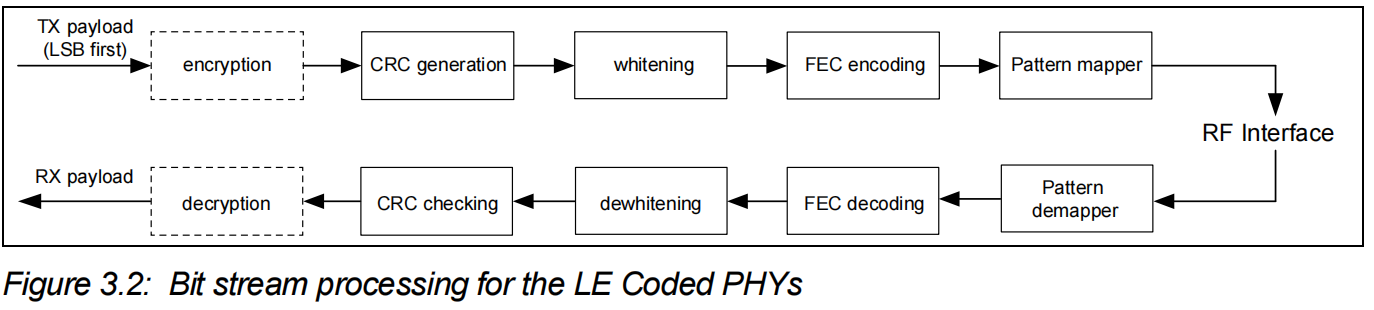

LE Coded PHY的处理流程如下：

在接收数据包时，链路层会依次进行两级错误检查：

第一步：检查接入地址（Access Address）

如果接入地址不正确，数据包直接被拒绝。这一步是物理层的"门禁"，只有地址匹配的包才能进入后续处理。

第二步：检查CRC

如果CRC不正确，数据包被拒绝；只有CRC校验通过，数据包才被认为是有效的。唯一的例外是，即使CRC错误，接收机仍可能需要进行IQ采样（用于方向定位等场景）。

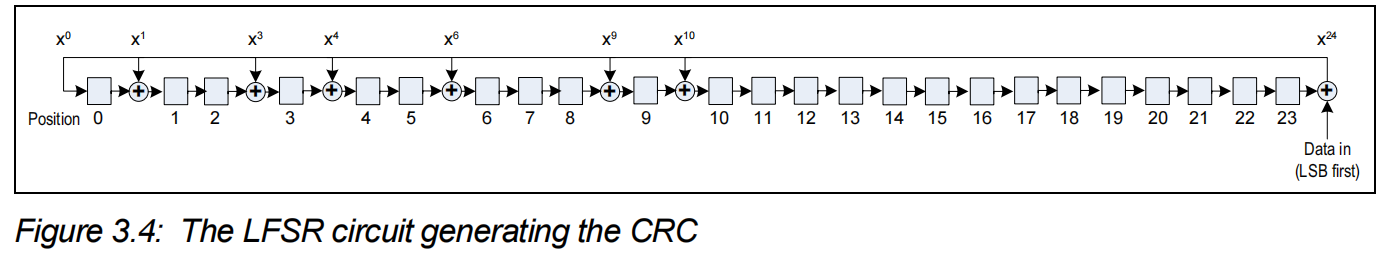

CRC是保证数据完整性的核心机制。BLE使用24位CRC，其生成多项式为：

复制代码

CRC计算覆盖PDU中的所有比特，从最低有效位（LSB）开始按传输顺序处理 。CRC的计算在加密之后进行（如果PDU被加密的话）。

CRC初始值的设定因PDU类型而异：

CRC的传输顺序 是最高有效位（MSB）先传输，即从位置23到位置0。这与PDU其他字段的LSB-first传输顺序不同，需要特别注意。

如果原始数据中出现长串连续的0或1（如0b00000000或0b11111111），会导致：

白化（Whitening） 通过对数据进行随机化处理来解决这些问题。

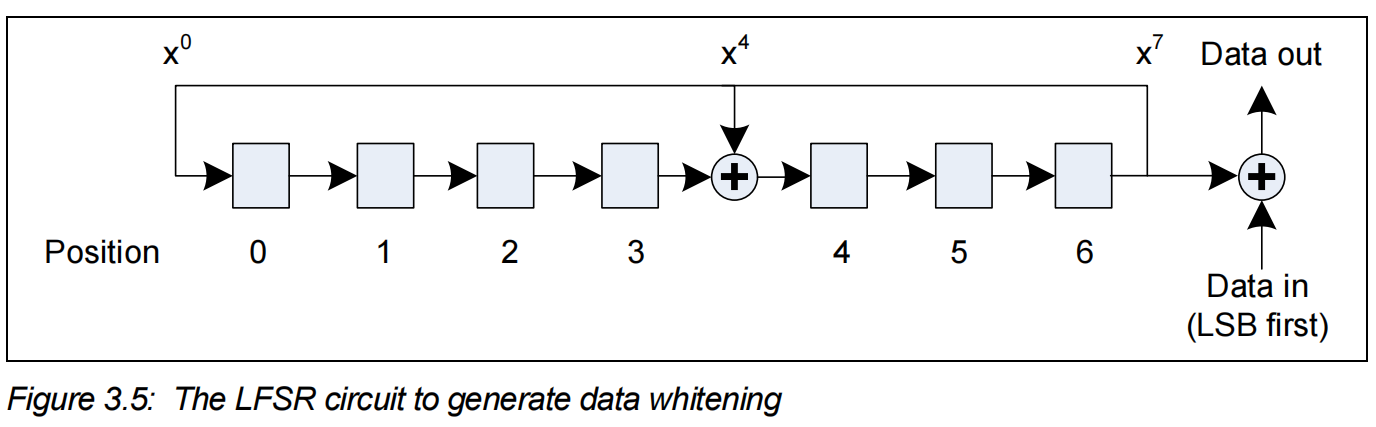

白化使用一个7位线性反馈移位寄存器（LFSR），其生成多项式为：

工作原理：

白化作用于PDU和CRC，在发送端CRC生成之后进行，在接收端CRC检查之前进行去白化

白化LFSR的初始化序列来源于物理信道索引：

例如，信道索引为23（0x17）时，各位置设置为:

复制代码

Position 0 = 1
Position 1 = 0
Position 2 = 1
Position 3 = 0
Position 4 = 1
Position 5 = 1
Position 6 = 1

这种信道相关的初始化确保了不同信道上使用不同的白化序列，进一步降低了信道间的干扰。

编码（Coding）只在LE Coded PHY中应用 。它通过增加冗余信息，让接收端即使在信号较弱、存在较多比特错误的情况下，仍能恢复出原始数据，从而实现更远的通信距离。

编码分为两个阶段：

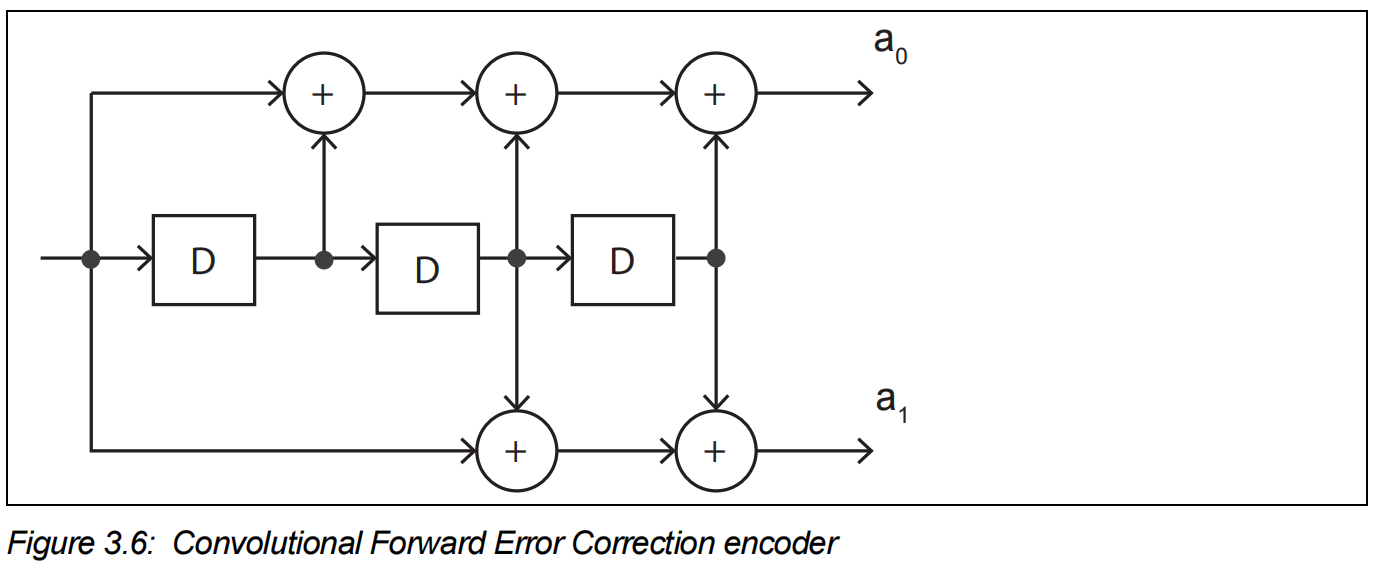

FEC编码器使用约束长度K=4 的非系统、非递归率1/2卷积编码。两个生成多项式为：

来自G₀的比特（a₀）首先被发送，来自G₁的比特（a₁）第二顺位发送。FEC编码器的初始状态设置为全0，连续输入三个0的序列会使编码器恢复到初始状态（终止序列）。

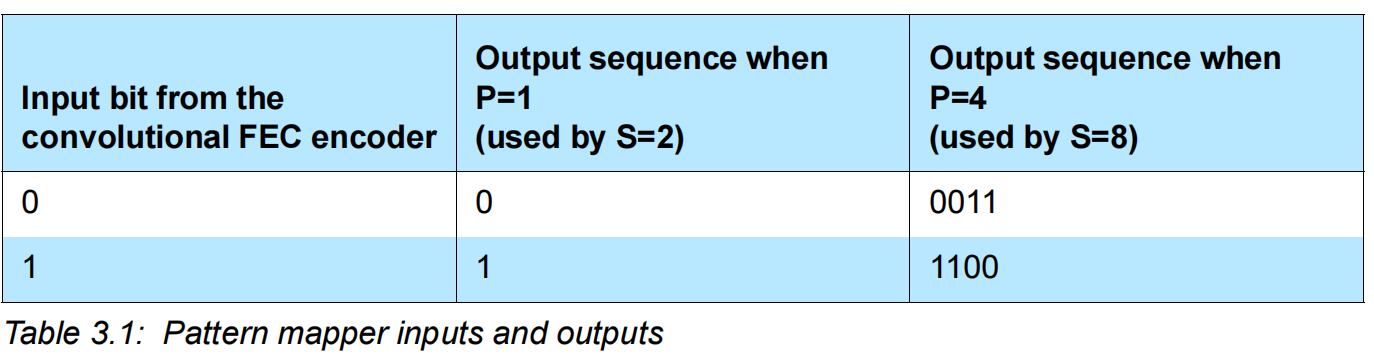

模式映射器将FEC编码器的每个比特转换为P个符号，P的值取决于使用的编码方案：

编码指示符（CI）在FEC Block 1中传输，告知接收端FEC Block 2使用的是S=2还是S=8编码。

处理阶段	LE Uncoded PHY	LE Coded PHY	主要作用
CRC生成	✅	✅	24位校验，检测数据传输错误
加密	可选	可选	保护数据机密性
白化	✅	✅	避免长串0/1，改善频谱分布
FEC编码	❌	✅	增加冗余，提升抗干扰能力
模式映射	❌	✅	将编码比特映射为射频符号

从PDU组装完成到最终从天线发出，数据包会依次经过CRC生成→加密→白化（→FEC编码→模式映射）的处理流水线。接收端则按照完全相反的流程进行解码还原。

理解比特流处理的每一个环节，不仅能帮助我们读懂BLE协议规范，更能指导我们在实际开发中排查链路层通信问题------无论是CRC校验失败、白化不同步，还是Coded PHY的编码配置错误。
