BLE Host层L2CAP--数据包格式

在 BLE 中，L2CAP 主要运行在基本模式 下，数据帧被称为 B-frame（Basic information frame）。此外，LE Credit Based Flow Control 模式（用于 CoC 面向连接信道）也使用 K-frame。

1. L2CAP 数据包的基本结构

1.1 数据包在 BLE 空口中的位置

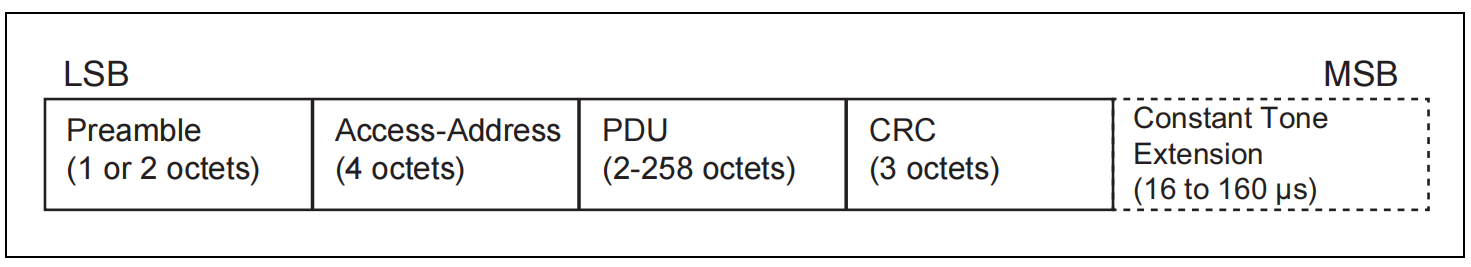

要理解 L2CAP 数据包，首先需要明确它在整个 BLE 空口数据包中的位置。BLE 链路层的数据包结构如下：

PDU结构

字段	长度	说明
Preamble	1 字节	前导码
Access Address	4 字节	接入地址
LL Header	2 字节	链路层头部（含 LLID、长度等）

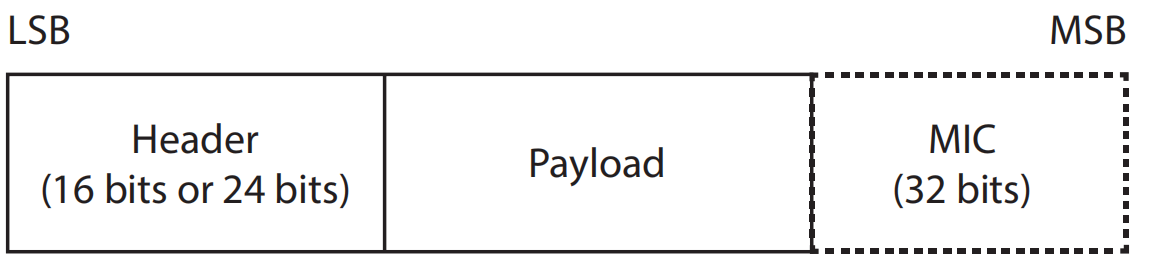

L2CAP PDU	可变	L2CAP 协议数据单元
MIC	4 字节	消息完整性校验（加密时存在）
CRC	3 字节	循环冗余校验

L2CAP PDU 就承载在链路层 PDU 的 Payload 字段中，它是链路层之上的第一层协议封装

1.2 基本 L2CAP 头部格式

所有 L2CAP 数据包都以一个4 字节的基本头部开始，该头部由两个 16 位字段组成：

偏移量	字段	大小	说明
0	Length（PDU Length）	2 字节	信息载荷的长度（不含头部本身），小端序
2	Channel ID（CID）	2 字节	信道标识符，标识目标信道端点

Length 字段指示了 L2CAP 头部之后的信息载荷大小。对于 B-frame，PDU Length 等于 payload 的长度；对于信令帧（C-frame），Length 还包含信令命令部分的长度。

CID 字段是 L2CAP 实现多路复用的核心。不同的 CID 对应不同的上层协议或信道。以下是 BLE 中常见的 CID 分配：

CID 值	用途	说明
0x0001	信令通道	L2CAP 信令命令
0x0004	ATT 协议	属性协议
0x0005	L2CAP 信令（LE）	BLE 信令通道
0x0006	SMP 协议	安全管理协议
0x0040	动态分配	面向连接信道（CoC）

2. 基本模式下的 B-frame 格式

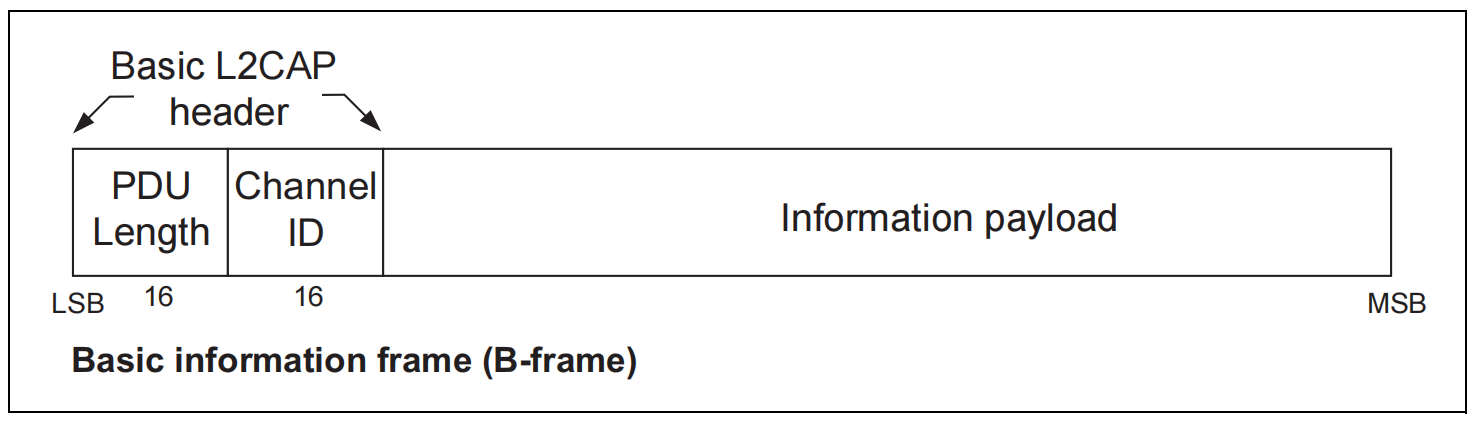

在 BLE 中最常用的基本模式下，L2CAP 数据包被称为 B-frame，其结构非常简洁：

B-frame 的特点是：一个 B-frame 包含一个完整的 SDU（服务数据单元） ，其 payload 直接承载上层协议的数据。在 BLE 中，由于 ATT 层的 MTU 协商机制已经能够处理较大的数据单元（默认 23 字节，可协商至 517 字节），因此大多数 ATT 数据都可以在单个 B-frame 中完成传输，无需 L2CAP 层的分段重组。

3. 信令通道（C-frame）格式

信令通道使用 CID 0x0001（经典蓝牙）或 0x0005（BLE），所有信令命令都通过这个信道发送。信令命令的 PDU 被称为 C-frame

3.1 信令命令头部

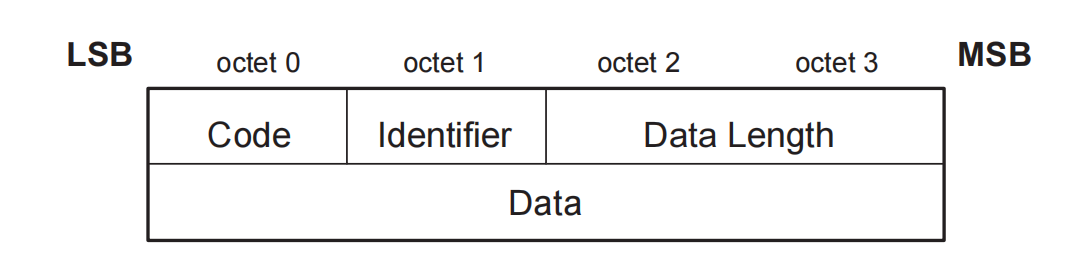

每个信令命令的头部由以下字段组成：

字段	大小	说明
Code	1 字节	命令类型代码
Identifier	1 字节	请求/响应匹配标识符
Length	2 字节	命令数据部分的长度

Code 字段决定了命令的类型。当一个数据包携带了未知的 Code 时，接收方会返回 Command Reject 响应。

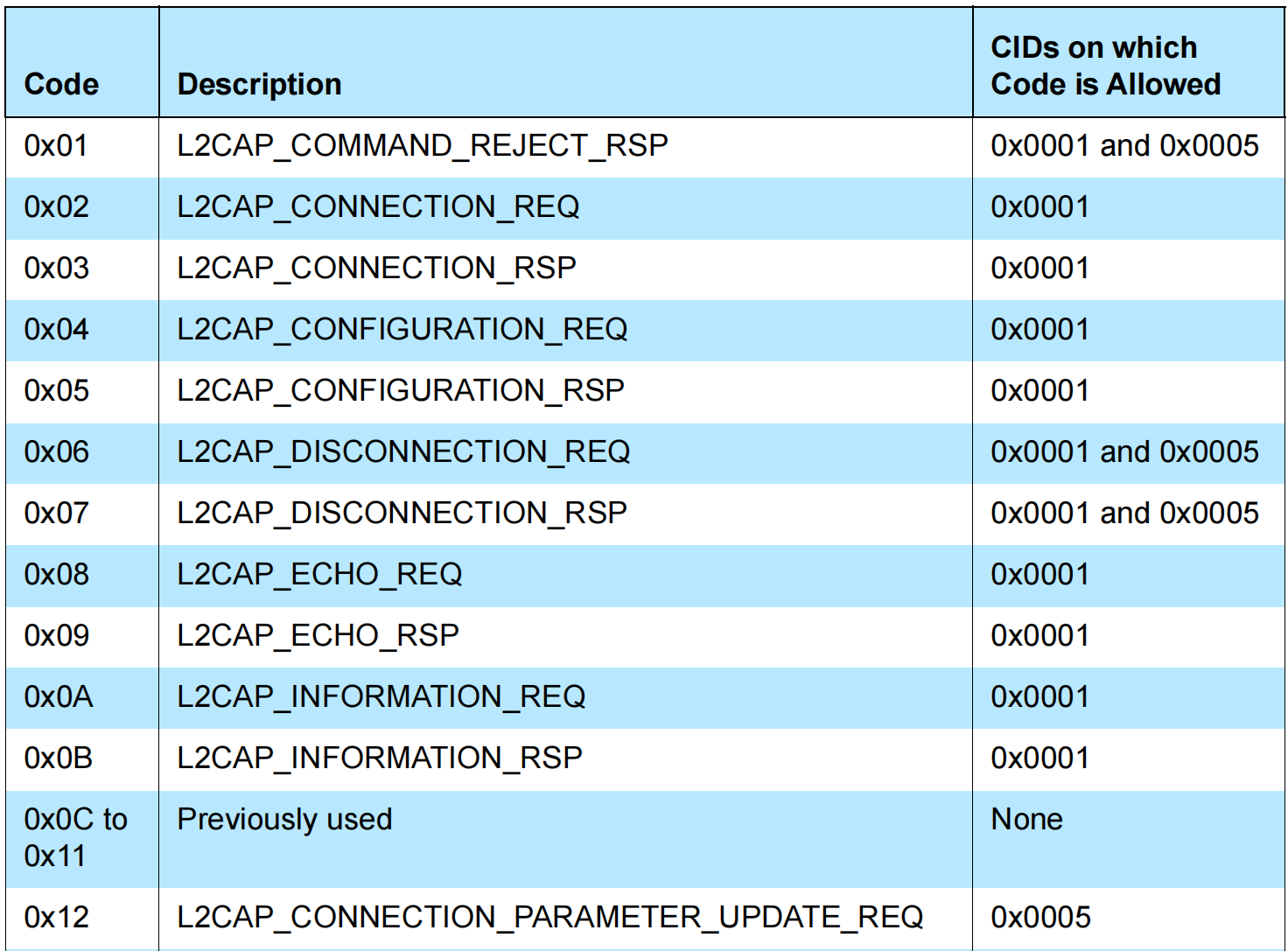

3.2 常见信令命令代码

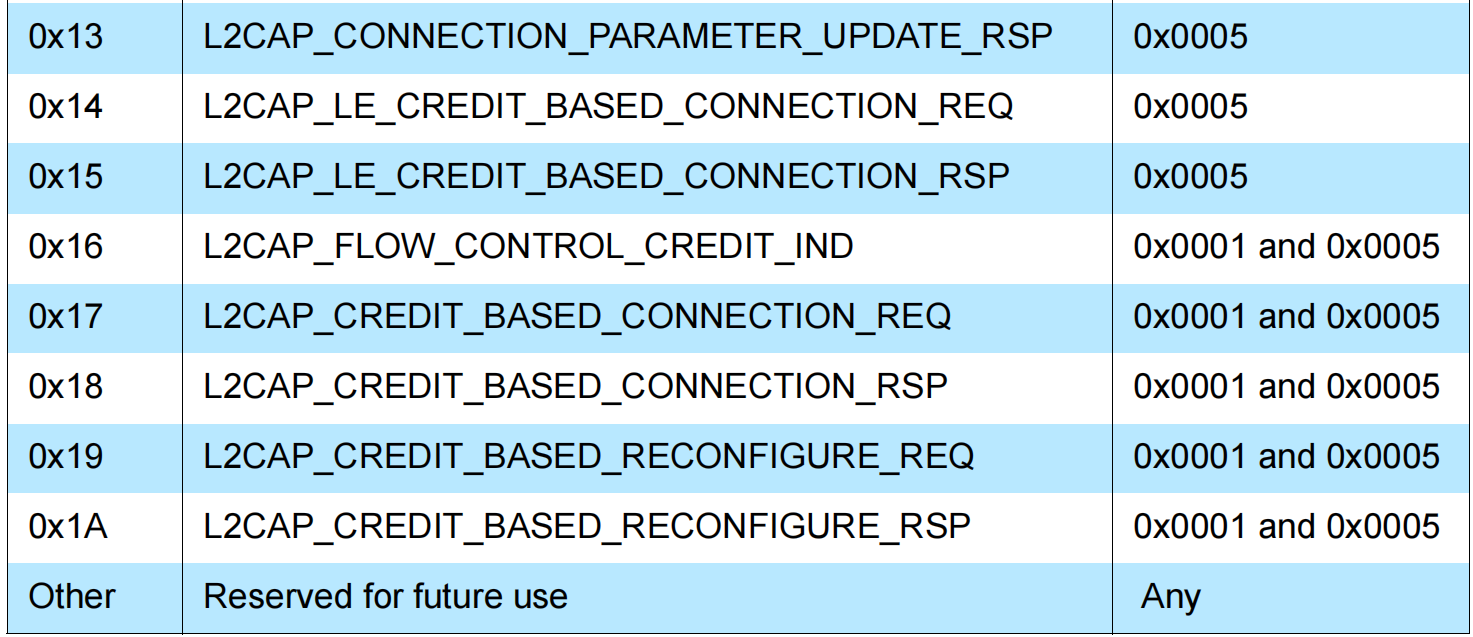

在实际抓包中，信令通道最常见的命令包括连接参数更新（0x12/0x13）和 LE 信用管理（0x14-0x16）。例如，在一次典型的抓包中可以看到，外设的 BLE 控制器会周期性地发送 L2CAP 信令消息来更新连接参数。

3.3 信令命令的封装层次

一个完整的信令命令在 L2CAP 中的封装层次如下：

复制代码

L2CAP Header (4B)
├── Length = 信令命令总长度
└── CID = 0x0005
信令命令
├── Code (1B)
├── Identifier (1B)
├── Length (2B)
└── Data (可变)

4. 无连接数据通道与 G-frame 格式

在 L2CAP 的所有 PDU 类型中，G-frame（Group frame，组帧） 是最特殊的一种------它专门用于无连接 L2CAP 通道（Connectionless L2CAP Channel） ，无需事先建立连接即可发送数据。这是经典蓝牙（BR/EDR）中 L2CAP 提供的一项能力，BLE 中并不使用 G-frame。不过，L2CAP 作为通用协议，了解 G-frame 有助于完整理解 L2CAP 的 PDU 家族。

4.1 为什么需要无连接通道？

传统的面向连接信道需要经过"连接请求 → 连接响应 → 配置请求 → 配置响应"的完整握手流程才能传输数据。对于某些应用场景------例如向微微网（piconet）中所有从设备广播数据------建立多条连接显然不现实。L2CAP 无连接通道解决了这个问题：

广播模式：通过 Active Peripheral Broadcast 向微微网内所有活动从设备广播数据
单播模式：也可以向单个远程设备发送无连接单播数据

G-frame 就是这条通道上承载数据的 PDU 类型。

4.2 G-frame 格式详解

G-frame 的结构在 B-frame 的基础上增加了一个 PSM（Protocol/Service Multiplexer，协议/服务复用器）字段，用于在无连接通道上实现第二层服务复用。

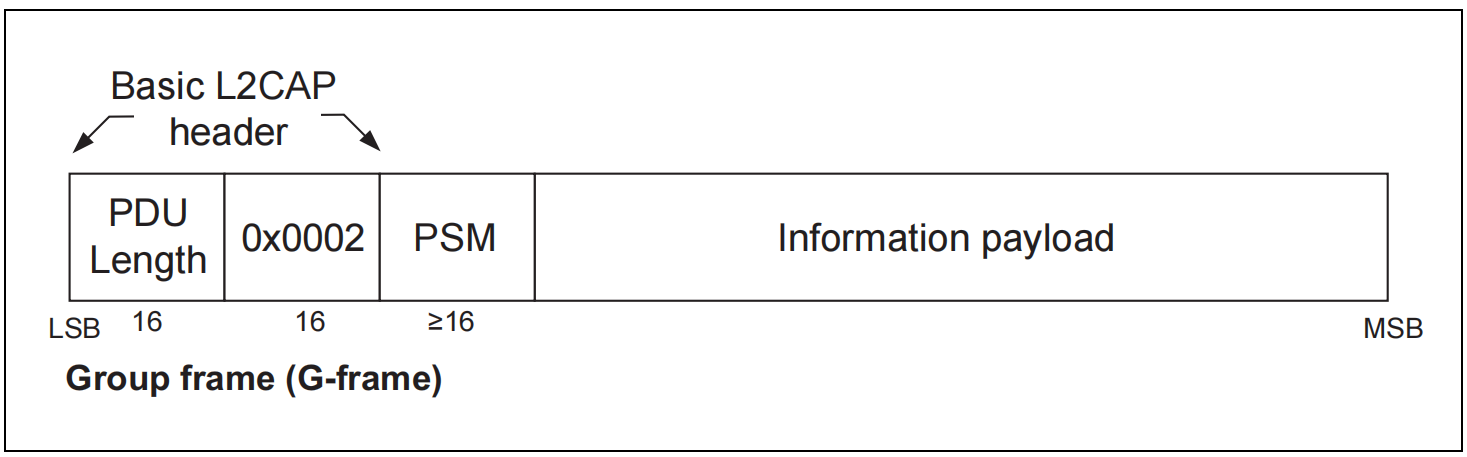

G-frame 完整格式：

各字段说明：

字段	大小	说明
Length	2 字节	信息载荷长度 + PSM 字段长度（小端序）
CID	2 字节	固定值 0x0002（无连接接收通道）
PSM	≥2 字节	协议/服务复用器，标识目标上层协议或服务
Information Payload	0 ~ 65535 字节	承载的完整 SDU 数据

关于 Length 字段的重要区别： G-frame 的 Length 字段与 B-frame 不同。B-frame 的 Length 仅表示 Information Payload 的长度，而 G-frame 的 Length 需要加上 PSM 字段的长度。Bluetooth Core Specification 明确规定："For G-frames, the PDU Length equals the payload size plus the number of octets in the PSM"。

4.3 PSM 字段详解

PSM 是 G-frame 区别于其他所有 L2CAP PDU 类型的核心字段，它提供了无连接通道上的服务多路复用能力。

属性	说明
最小长度	2 字节
字节序	小端序（LSB 在前）
功能	标识目标协议或服务，类似 TCP/UDP 中的端口号
分配方式	分为固定段（标准协议分配）和动态分配段

PSM 的工作机制是：发送方在 G-frame 中指定目标服务的 PSM，接收方根据 PSM 值将数据分发到对应的上层协议或应用。如果没有 PSM，接收方无法区分这是发给哪个服务的数据。

4.4 G-frame 与其他 PDU 类型的对比

为了更清晰地理解 G-frame 的定位，下面对 L2CAP 各 PDU 类型做一个系统性对比：

PDU 类型	所在通道	CID	关键字段	适用场景
B-frame	面向连接（基本模式）	动态分配	无额外字段	常规数据传输
C-frame	信令通道	0x0001/0x0005	Code + Identifier	信令交互
G-frame	无连接通道	0x0002	PSM	广播/无连接单播
I-frame	面向连接（重传/流控模式）	动态分配	Control + SDU Length	可靠数据传输
S-frame	面向连接（重传/流控模式）	动态分配	Control	确认/请求重传
K-frame	LE CoC（信用模式）	动态分配	SDU Length（首帧）	LE 面向连接信道

关键区别：

G-frame 与 B-frame 的区别：B-frame 用于已建立的面向连接通道，G-frame 用于无需连接的广播/无连接场景；G-frame 多一个 PSM 字段，CID 也不同。
G-frame 与 I-frame/S-frame 的区别：I-frame 和 S-frame 属于重传/流控模式下的面向连接通道，而 G-frame 是无连接通道的专属 PDU，不具备重传和流控能力。
G-frame 与 K-frame 的区别：K-frame 用于 BLE 的 LE Credit Based Flow Control 模式，面向连接且有信用流控；G-frame 无连接、无流控。

4.4 注意事项

广播单播均可：G-frame 既可通过 Active Peripheral Broadcast 向微微网内所有从设备广播，也可用于向单个远程设备发送无连接单播数据。
无连接单播的自动刷新：通过无连接通道发送的单播数据受自动刷新机制约束，如果控制器支持 Packet Boundary Flag 特性，需要正确设置包边界标志。
BLE 不使用 G-frame：G-frame 是经典蓝牙（BR/EDR）的 L2CAP 特性，BLE 中对应的 PDU 类型为 B-frame（基本模式）和 K-frame（信用模式）。
协议栈实现差异：不同蓝牙协议栈对 G-frame 的支持程度不同。例如，Zephyr 协议栈对 LE 的支持仅涉及 B-frame 和 K-frame，G-frame 属于 BR/EDR 的 PDU 类型。

5. 增强重传模式与流控模式

基本模式虽然简单，但缺乏可靠性和流控机制。对于需要可靠传输的场景，L2CAP 定义了增强重传模式（Enhanced Retransmission Mode, ERTM）和流控模式（Flow Control Mode）。这两种模式引入了 I-frame（信息帧）和 S-frame（监督帧）的概念。

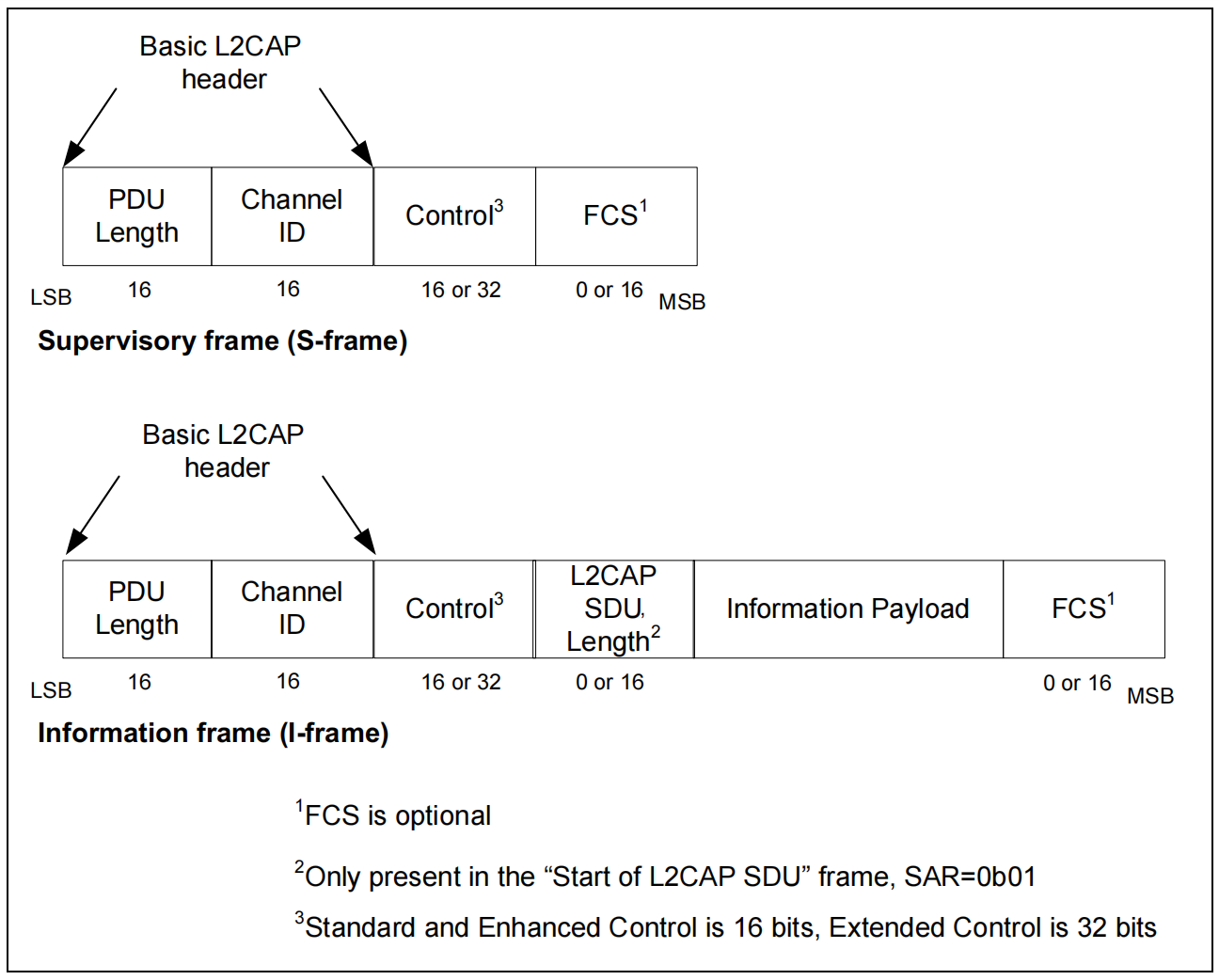

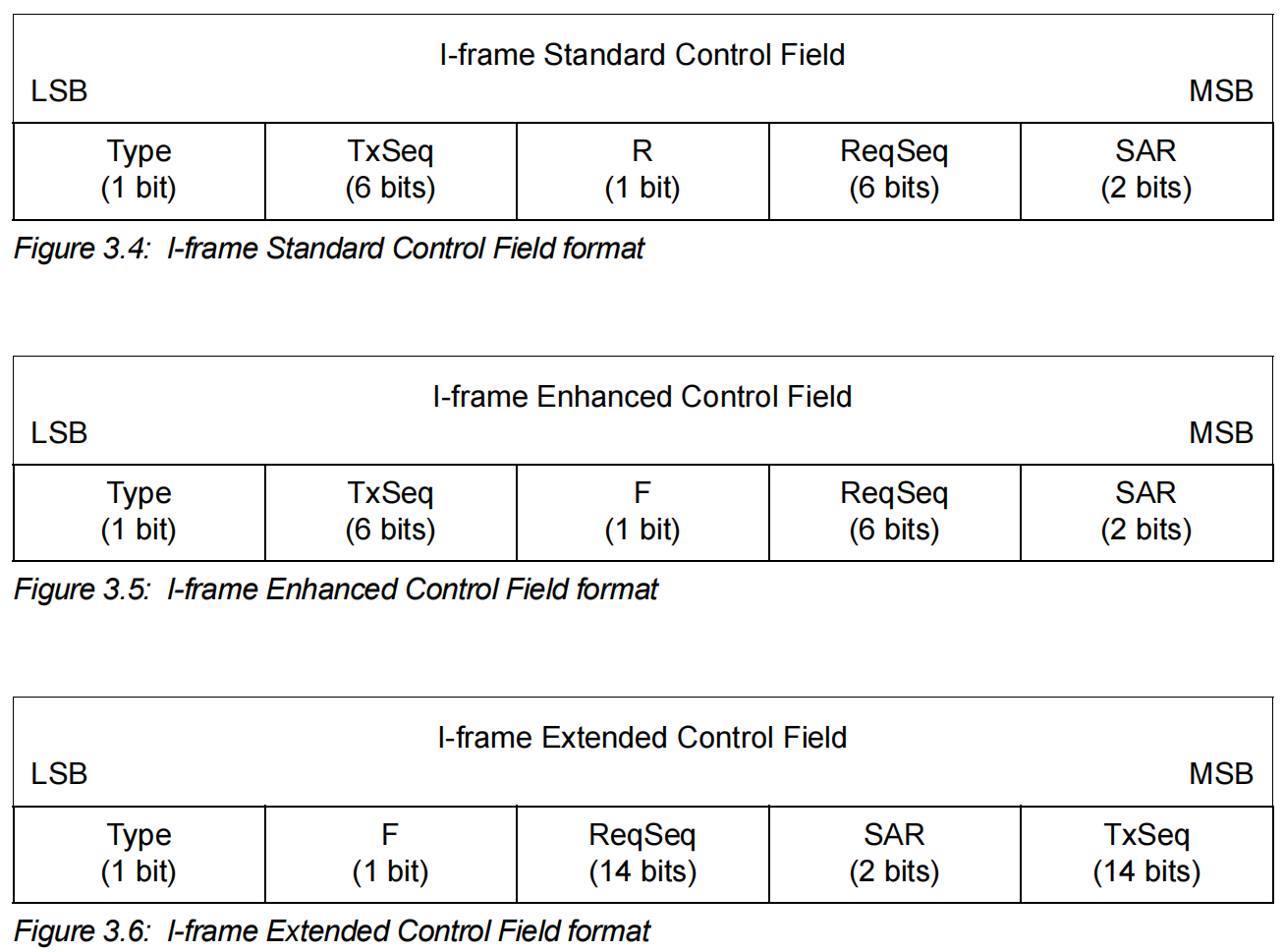

5.1 I-frame 控制字段

I-frame 在基本头部之后增加了一个控制字段：

字段	位数	说明
SAR	2 位	分段标志：00=未分段，01=SDU起始，10=SDU结束，11=SDU延续
ReqSeq	6 位	接收序列号，用于确认 I-frame
TxSeq	6 位	发送序列号，用于排序和重传
P	1 位	轮询位，请求对端响应
F	1 位	最终位，响应轮询

SAR 字段是实现 L2CAP 层分段重组的关键。当一个 SDU 被分成多个 I-frame 时，第一个 I-frame 的 SAR 设为 0b01，中间的为 0b11，最后一个为 0b10。携带 SAR=01 的 I-frame 会额外包含一个 2 字节的 SDU Length 字段，告知接收方整个 SDU 的长度。

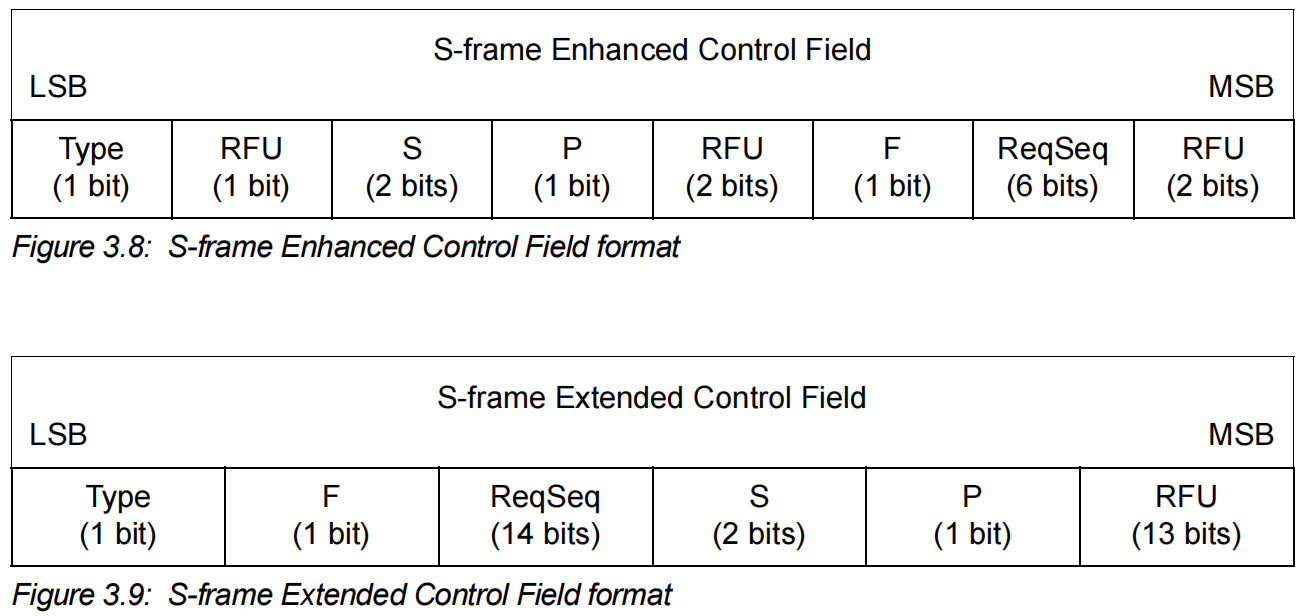

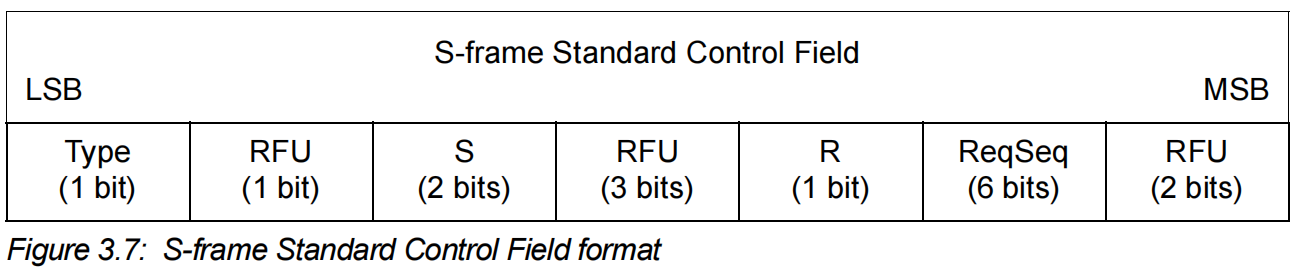

5.2 S-frame 类型

S-frame 用于监督和确认，其类型由 S 位决定：

S 值	类型	说明
0b00	RR (Receiver Ready)	接收就绪
0b01	REJ (Reject)	拒绝，请求重传
0b10	RNR (Receiver Not Ready)	接收方忙
0b11	SREJ (Selective Reject)	选择性拒绝

5.3 SAR 分段重组流程

当一个较大的 SDU 需要在 L2CAP 层分段传输时，流程如下：

复制代码

发送方                                    接收方
  │                                         │
  │── I-frame (SAR=01, SDU_Len=N) ──────> │  收到起始帧
  │── I-frame (SAR=11) ──────────────────> │  收到中间帧
  │── I-frame (SAR=11) ──────────────────> │  收到中间帧
  │── I-frame (SAR=10) ──────────────────> │  收到结束帧，重组完成
  │<──── S-frame (RR) ──────────────────── │  确认

6. LE Credit Based Flow Control 模式（K-frame）

BLE 面向连接信道（CoC）使用 LE Credit Based Flow Control 模式，其数据帧称为 K-frame 。与基本模式的 B-frame 不同，K-frame 的第一个帧包含一个额外的 2 字节 SDU Length 字段。

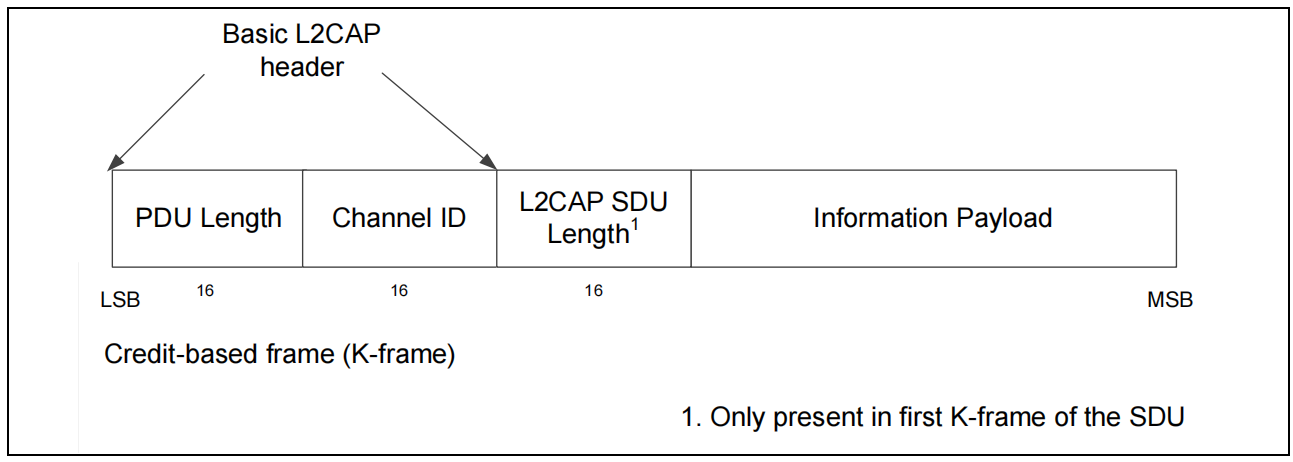

6.1 K-frame 格式

字段	大小	说明
Length	2 字节	PDU 总长度
CID	2 字节	信道标识符
SDU Length	2 字节	仅在第一个 K-frame 中存在
Payload	可变	SDU 数据

6.2 信用管理机制

LE Credit Based Flow Control 使用信用（Credit）机制进行流控。发送方需要消耗信用才能发送数据，接收方通过 LE Flow Control Credit 命令（Code=0x16）补充信用。初始信用值在连接建立时通过 LE Credit Based Connection Request/Response 协商。

7. 抓包实例分析

以下是一个通过 Wireshark 抓取的 BLE L2CAP 数据包的示例：

复制代码

Frame 1: 32 bytes on wire (256 bits), 32 bytes captured
Bluetooth Low Energy Link Layer
  LL Header: LLID=0x02 (Start of L2CAP message), Length=24
Bluetooth L2CAP Protocol
  Length: 20
  CID: 0x0004 (Attribute Protocol)
  Payload: 0x0a 0x01 0x00 0x04 ...

解读：

LL Header 的 LLID=0x02 表示这是一个 L2CAP 消息的开始
L2CAP Length=20 表示 payload 长度为 20 字节
CID=0x0004 表示承载的是 ATT 协议数据
Payload 以 ATT PDU 的 Opcode 开始

在 Wireshark 中，可以通过 btl2cap 显示过滤器仅查看 L2CAP 流量。如果看到"L2CAP Fragment"字样，说明 Wireshark 未开启 SDU 重组功能，可以在 Bluetooth L2CAP 首选项中开启。开启后，Wireshark 会自动将碎片化的 L2CAP 分段重新拼接为完整的信令 PDU。

8. MTU 与数据长度的关系

理解 L2CAP 中的几个 MTU 概念至关重要：

概念	默认值	最大协商值	说明
ATT_MTU	23 字节	517 字节	ATT 层最大传输单元
L2CAP MTU	672 字节	65535 字节	L2CAP 层最大传输单元
LL Data Length	27 字节	251 字节	链路层单次传输最大负载

在 BLE 4.0/4.1 中，L2CAP 层的 MTU 与 ATT_MTU 一致，均为 23 字节。BLE 4.2 引入了数据长度扩展和 LE Credit Based Flow Control，使得 L2CAP 层的 MTU 可以协商到更大的值。L2CAP 的最小 MTU 为 48 字节，最大可达 65535 字节。

9. 总结

L2CAP 虽然在实际开发中经常被"透明化"处理，但掌握其数据包格式对于深入理解 BLE 协议栈至关重要。本文从帧结构出发，系统梳理了以下要点：

基本头部：4 字节（Length + CID），是所有 L2CAP 数据包的共同结构
B-frame：基本模式下的信息帧，包含完整 SDU
C-frame：信令帧，通过 CID 0x0001/0x0005 传输，支持多种信令命令
G-frame：无连接通道帧，通过 CID 0x0002 传输，包含 PSM 字段，用于经典蓝牙的广播/无连接单播
I-frame/S-frame：增强重传模式下的信息帧和监督帧，支持分段重组和流控
K-frame：LE Credit Based Flow Control 模式下的数据帧，包含额外的 SDU Length 字段
抓包分析 ：Wireshark 中通过 btl2cap 过滤器查看 L2CAP 流量，开启 SDU 重组后可以查看完整的信令 PDU
