承接上一篇《AXI-Stream 反压与背靠背传输》,本篇拆解 AXI 体系中最难排查的隐性故障:跨时钟域 CDC、写后读冒险、多主仲裁与乱序事务。
AXI协议里最隐蔽的Bug,不是握手写错,不是地址算错。
而是跨时钟域------数据在时钟边界悄悄出错,仿真100次有99次不出现,上板跑一周才出一次。
更可怕的是:AXI支持乱序返回,多Master并发,写后读冒险......任何一个点没处理好,系统就是"间歇性抽风"。
💡 仿真全覆盖也无法复现的间歇性故障,90%根源都是跨时钟域与事务保序问题。
这篇把AXI跨时钟域最常见的4个致命坑全部拆开。
痛苦点一:CDC FIFO深度不够,反压来不及,数据悄悄丢了
问题描述
你的设计里,AXI写通道从100MHz跨到200MHz:
text
PS端 (100MHz) → AXI-Stream CDC FIFO → PL端 (200MHz) → DDR
跑压力测试,10GB数据传完,CRC校验失败——有32个32bit字丢了,但仿真完全测不出来。
根本原因

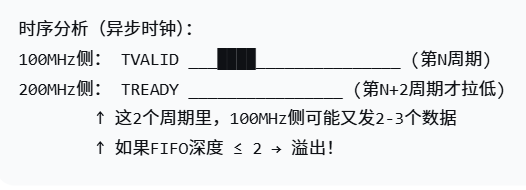

CDC FIFO的反压传递有延迟。当200MHz侧忙(反压),100MHz侧需要至少2个异步时钟周期才能看到TREADY=0。如果这2个周期内,100MHz侧又发了多个数据,而FIFO只剩很少位置 → 溢出丢数。
text

错误做法
verilog
// ❌ 错误1:用同步FIFO做CDC
// 异步时钟必须用异步FIFO(独立读写时钟)
// ❌ 错误2:CDC FIFO深度算错
// 反压传递延迟 = 2个慢时钟周期 → 最差2个数据
// 如果FIFO深度=1 → 必然溢出
// ❌ 错误3:忽略almost_full信号(依赖full反压,太晚)
正确做法(核心关键)
verilog
// ========== 第一步:用正确的CDC FIFO IP ==========
// Vivado IP Catalog → FIFO Generator
// - Interface Type: AXI-Stream
// - Independent Clocks (异步)
// - Sync Stages: 2 或 3(高频跨时钟域可配置3级,进一步降低亚稳态)
// - Almost Full/Empty: 勾选
// ========== 第二步:正确计算FIFO深度 ==========
// 公式(单通道连续突发场景):FIFO深度 ≥ 反压传递延迟 × 最大突发长度
// 若为多通道、乱序事务,建议在计算结果基础上再放大 1.5~2 倍余量
module cdc_fifo_depth_calc #(
parameter SLOW_CLK_FREQ = 100, // MHz
parameter FAST_CLK_FREQ = 200, // MHz
parameter MAX_BURST_BEATS = 16, // 最大突发长度
parameter SYNC_STAGES = 2 // 异步同步级数
)(
output wire 15:0 fifo_depth
);
// 反压传递延迟(慢时钟周期数)≈ SYNC_STAGES + 1(工程近似)
localparam BACKPRESSURE_DELAY = SYNC_STAGES + 1;
localparam MAX_DATA_IN_DELAY = BACKPRESSURE_DELAY * MAX_BURST_BEATS;
assign fifo_depth = MAX_DATA_IN_DELAY + 1;
// 示例:100MHz→200MHz,突发16次,同步2级 → 深度 ≥ 49,推荐64
endmodule
// ========== 第三步:用almost_full做提前反压 ==========
// Xilinx FIFO Generator IP 中,almost_full 可通过配置设一个提前量(如深度-4)
// 建议在深度剩余4个条目时拉高,配合反压传递延迟
assign s_axis_tready = !fifo_almost_full; // 提前反压,不要用full
CDC FIFO深度速查表(基于Xilinx FIFO Generator,参考值):
| 跨时钟场景 | 最大突发 | 推荐FIFO深度 |
|---|---|---|
| 100MHz → 200MHz | 16 | 64 |
| 150MHz → 300MHz | 64 | 256 |
| 200MHz → 100MHz(下沉) | 不关心 | 16(高速→低速,下游天然背压,数据不会快速涌入,溢出风险极低,可配置最小深度) |
| 任意 → 任意(乱序) | 256 | 1024(建议再乘1.5~2) |
💡 注意:表格中 almost_full 提前量规则主要适用于 Xilinx 原生 FIFO Generator IP,第三方 FIFO 需查阅手册。
痛苦点二:写后读冒险(Read-After-Write Hazard)
问题描述
你的CPU通过AXI先写一个寄存器,紧跟着读这个寄存器:
c
*(volatile uint32_t*)0x42C00000 = 0x12345678; // 写
uint32_t val = *(volatile uint32_t*)0x42C00000; // 读
// val = 0x00000000 ← 写还没到!
根本原因
AXI是out-of-order协议,读写通道物理分离、无天然时序关联------这是写后读冒险的核心根源,新手极易忽略。写和读走不同的通道,延迟不同。如果写通道比读通道慢(比如写要经过写响应B通道确认),读就会读到旧值。
错误做法
c
// ❌ 连续写读,没有屏障
#define REG (*(volatile uint32_t*)0x42C00000)
REG = 0x12345678;
uint32_t val = REG; // ❌ 可能读到旧值
正确做法
c
// ✅ 方案一:内存屏障(CPU端,Linux标准)
#define REG (*(volatile uint32_t*)0x42C00000)
REG = 0x12345678;
dsb(); // 数据同步屏障,等待之前写操作完成
uint32_t val = REG;
verilog
// ✅ 方案二:从设备端保序(简化示意,完整实现需状态机)
module axi_write_after_read_safe #(parameter REG_NUM = 8)(
input wire aclk, aresetn,
// AXI4-Lite接口(省略完整信号)
input wire 31:0 awaddr, araddr,
input wire awvalid, wvalid, arvalid,
output wire awready, wready, arready,
output wire 31:0 rdata,
output wire rvalid, bvalid, 1:0 bresp
);
// 此处省略写通道、读通道标准握手机制,仅演示写后读保序核心逻辑
reg 31:0 regs 0:REG_NUM-1;
reg write_pending;
always @(posedge aclk) begin
if (awvalid && awready && wvalid && wready)
write_pending <= 1'b1;
if (bvalid && bready)
write_pending <= 1'b0;
end
// 简化实现:写操作期间阻塞所有读请求(仅适用于低性能场景)
// 工业高性能设计建议采用状态机 + 地址匹配,仅阻塞同地址读请求,不影响其他地址访问
assign arready = !write_pending && !rvalid;
// ... 其余寄存器读写逻辑
endmodule
💡 等待BVALID会增加读延迟,适用于非性能关键路径。高性能场景建议用从设备端保序状态机。
写后读解决方案总结:
| 方案 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 内存屏障(dsb) | CPU端 | 简单,Linux标准 | 增加延迟 |
| 等待BVALID | CPU端 | 确保写到达 | 增加延迟 |
| 从设备保序 | FPGA端 | 硬件保证,零额外延迟 | 增加逻辑复杂度 |
| 用同一个ID | AXI4-Full | 协议保证保序 | ID管理复杂 |
痛苦点三:多Master仲裁,同一个地址被同时访问
问题描述
系统有两个Master:Master A写地址0x00,Master B同时读地址0x00。结果读回来的值不确定------可能是旧值,也可能是新值,取决于仲裁顺序。
根本原因
AXI Interconnect仲裁是动态的。如果没有互斥保护,多个Master可以同时访问同一个从设备,造成数据竞争。
错误做法
verilog
// ❌ 假设Master A永远优先;从设备端没有地址互斥检查
正确做法
verilog
// ========== 方案一:从设备端做互斥(简化示意) ==========
module axi_multi_master_mutex (
input wire aclk, aresetn,
// 端口省略bvalid、bready等写响应信号,仅保留核心演示逻辑
// AXI4-Lite接口(端口略)
);
reg addr_locked;
reg 31:0 locked_addr;
// 本代码仅演示地址锁定逻辑,完整工程需结合 AXI 标准握手机制、复位、异常处理
always @(posedge aclk) begin
if (awvalid && awready && wvalid && wready) begin
addr_locked <= 1'b1;
locked_addr <= awaddr;
end
if (bvalid && bready) begin
addr_locked <= 1'b0;
end
end
// 读操作时检查地址锁定...
endmodule
// ========== 方案二:硬件信号量 ==========
#define SEMAPHORE (*(volatile uint32_t*)0x42C0FF00)
#define SHARED_REG (*(volatile uint32_t*)0x42C00000)
void safe_write(uint32_t val) {
while (SEMAPHORE != 0) {} // 等待信号量空闲
SEMAPHORE = 1; // 获取信号量
SHARED_REG = val; // 访问共享资源
SEMAPHORE = 0; // 释放信号量
}
多Master访问保护方案对比:
| 方案 | 硬件成本 | 软件复杂度 | 延迟 | 推荐场景 |
|---|---|---|---|---|
| 从设备互斥 | 中 | 低 | 低 | 通用 |
| 硬件信号量 | 低 | 中 | 中 | 简单共享 |
| AXI Exclusive Access | 低 | 低 | 低 | AXI4原生支持,返回EXOKAY |
| 软件锁(禁用中断) | 零 | 高 | 高 | 裸机简单场景 |
💡 AXI独占访问(Exclusive Access)适用于多核互斥,会返回EXOKAY响应;纯FPGA多主访问优先用硬件信号量。
痛苦点四:AXI乱序返回,数据顺序全乱了
问题描述
你用AXI4-Full发起了4个读请求(不同ID),期望返回顺序ID=0,1,2,3,实际返回顺序可能是2,0,3,1。代码假设顺序返回导致数据错乱。
根本原因
AXI4-Full乱序规则:同一个ARID保序(按发出顺序返回),不同ARID不保序(Slave可以任意顺序返回)。如果你用了不同的ID,就必须按RID重新排序。
错误做法
c
// ❌ 假设返回顺序与发出顺序一致
for (int i = 0; i < 4; i++)
datai = axi_read_response(); // 假设RID=i
正确做法
// ✅ 方案一:同一个ID(保序)
for (int i = 0; i < 4; i++)
axi_read_request(id=0, addr=base+i*4); // 同一个ID,保证保序
// ✅ 方案二:不同ID + 按RID重排序
uint32_t data4;
int received4 = {0};
for (int i = 0; i < 4; i++) {
uint32_t rid;
uint32_t val = axi_read_response(&rid);
datarid = val;
receivedrid = 1;
}
while (memcmp(received, (int\[\]){1,1,1,1}, 4) != 0);
AXI ID使用规则总结:
| 目标 | ID策略 |
|---|---|
| 保序 | 所有请求用同一个ID |
| 提升并行度 | 不同请求用不同ID |
| 区分数据流 | 用ID区分(如ID=0控制流,ID=1数据流) |
| 避免乱序 | 同一个地址范围用同一个ID |
💡 乱序返回性能提升源于掩盖从设备访问延迟,BRAM等低延迟存储无明显收益。
⚠️ 重要注意事项
注意事项一:CDC FIFO的时序约束(Tcl)
tcl
推荐写法:set_clock_groups 兼容性更强
set_clock_groups -asynchronous -group get_clocks clk_100mhz -group get_clocks clk_200mhz
注意事项二:写响应的BID必须等于AWID
verilog
// ✅ 正确:BID = AWID
always @(posedge aclk) begin
if (awvalid && awready) pending_wid <= awid; // 注意是awid,不是arid
if (bvalid && bready) bid <= pending_wid;
}
注意事项三:ILA调试跨时钟域
可用Vivado的"Cross-Trigger"功能同时抓两个时钟域的信号,或在两个时钟域各放一个ILA,用VIO做交叉触发。
常见问题 FAQ
Q1:AXI-Stream需要CDC FIFO吗?
需要。AXI-Stream虽然没有地址,但跨时钟域必须用CDC FIFO。推荐使用Vivado的AXI-Stream Data FIFO IP,配置为Independent Clocks。
Q2:如何判断系统有没有写后读冒险?
代码审查读写连续操作;仿真在读写间插入延迟测试;上板用ILA抓取地址信号排查。
Q3:多Master访问一定要做互斥吗?
不一定。只有访问同一地址范围才需要互斥。不同地址范围可并行。
Q4:AXI的乱序返回能提升多少性能?
取决于从设备延迟。DDR读有行冲突时可提升数倍;BRAM等低延迟存储无提升。
Q5:CDC FIFO的almost_full阈值怎么设置?
Xilinx FIFO Generator IP中可配置,建议设为深度-4,以保证提前反压。不同IP请查阅手册。
Q6:AXI Interconnect能自动处理CDC吗?
不能。需在中间插入AXI Clock Converter IP(本质是CDC FIFO)。
总结
| 痛苦点 | 根因 | 核心解法 |
|---|---|---|
| CDC FIFO深度不够 | 反压传递延迟 | 深度 ≥ 延迟×突发长度,用almost_full提前反压 |
| 写后读冒险 | 读写通道独立,延迟不同 | 内存屏障/等待BVALID/从设备保序(仅阻塞同地址) |
| 多Master仲裁 | 无互斥保护 | 从设备互斥/硬件信号量/AXI Exclusive Access |
| 乱序返回 | 不同ID不保序 | 同地址用同一ID,或按RID重排序 |
AXI跨时钟域的本质:异步边界 + 协议序模型。FIFO深度算对,序模型理解对,90%的问题就解决了。
