电力数据采集核心板选型指南

核心板选型一旦只剩下主频、内存和单价对比,就很容易忽略真正决定产品成败的数据链路。对电力采集设备而言,实时性、FPGA通信、网络传输、工业接口、无线连接、本地存储和技术支持同样重要。下面以七项检查帮助研发团队快速筛选平台,并说明米尔MYC-T153核心板的适配点。

一 实时处理能力

先列出必须按时完成的任务,例如读取FPGA数据、处理采样时序和响应关键中断。再评估这些任务能否与Linux业务隔离。T153的RISC-V核可以承担实时侧任务,A核则运行Linux,适合需要实时与通用业务并存的终端。

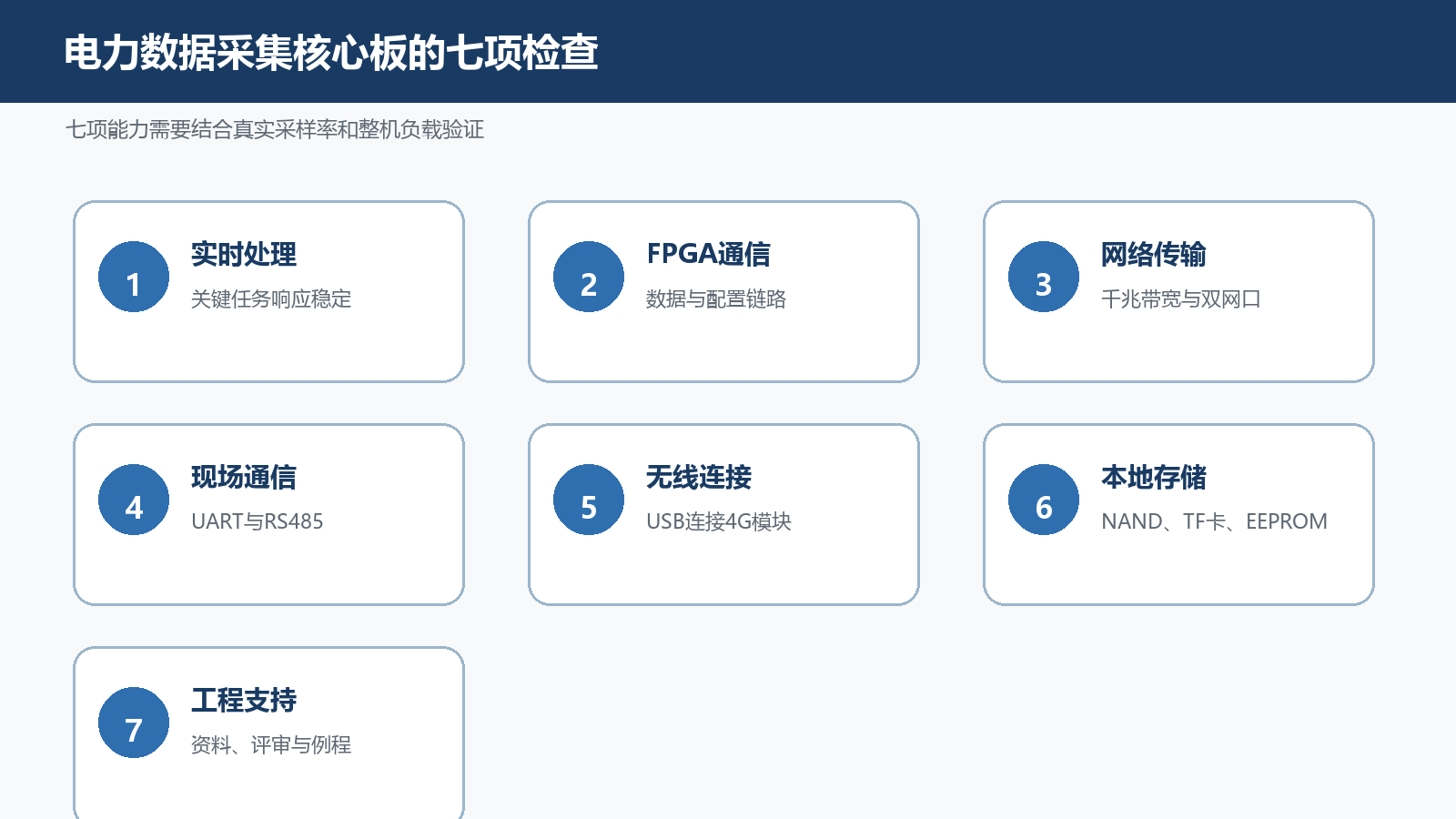

图1 电力数据采集核心板的七项选型能力

二 FPGA通信与配置能力

核对数据通道的持续带宽、数据包大小、通信模式和异常恢复方式。若FPGA既要传输数据又要配置,建议分别规划通道。T153方案可使用两路SPI连接FPGA,一路承担采集数据通信,一路用于配置。

三 网络传输能力

根据采样率、通道数、位宽和协议开销计算数据量,不要只按平均值判断。若设备需要内外网隔离、双链路接入或冗余设计,还应确认网口数量。MYC-T153底板方案可引出两路RGMII并连接千兆PHY。

四 工业现场通信能力

RS485在电力和工业现场仍然常见。选型时需同时保留调试串口,并核对UART数量、隔离设计和协议需求。GPIO和LocalBus等扩展资源也应结合后续产品规划,而不是等到改版时再补充。

五 无线通信能力

远程站点或缺少有线网络的现场通常需要4G。USB Host可用于连接4G模块,但仍需验证供电峰值、驱动兼容、网络重连和天线布局。无线链路应与有线网络、本地缓存共同设计。

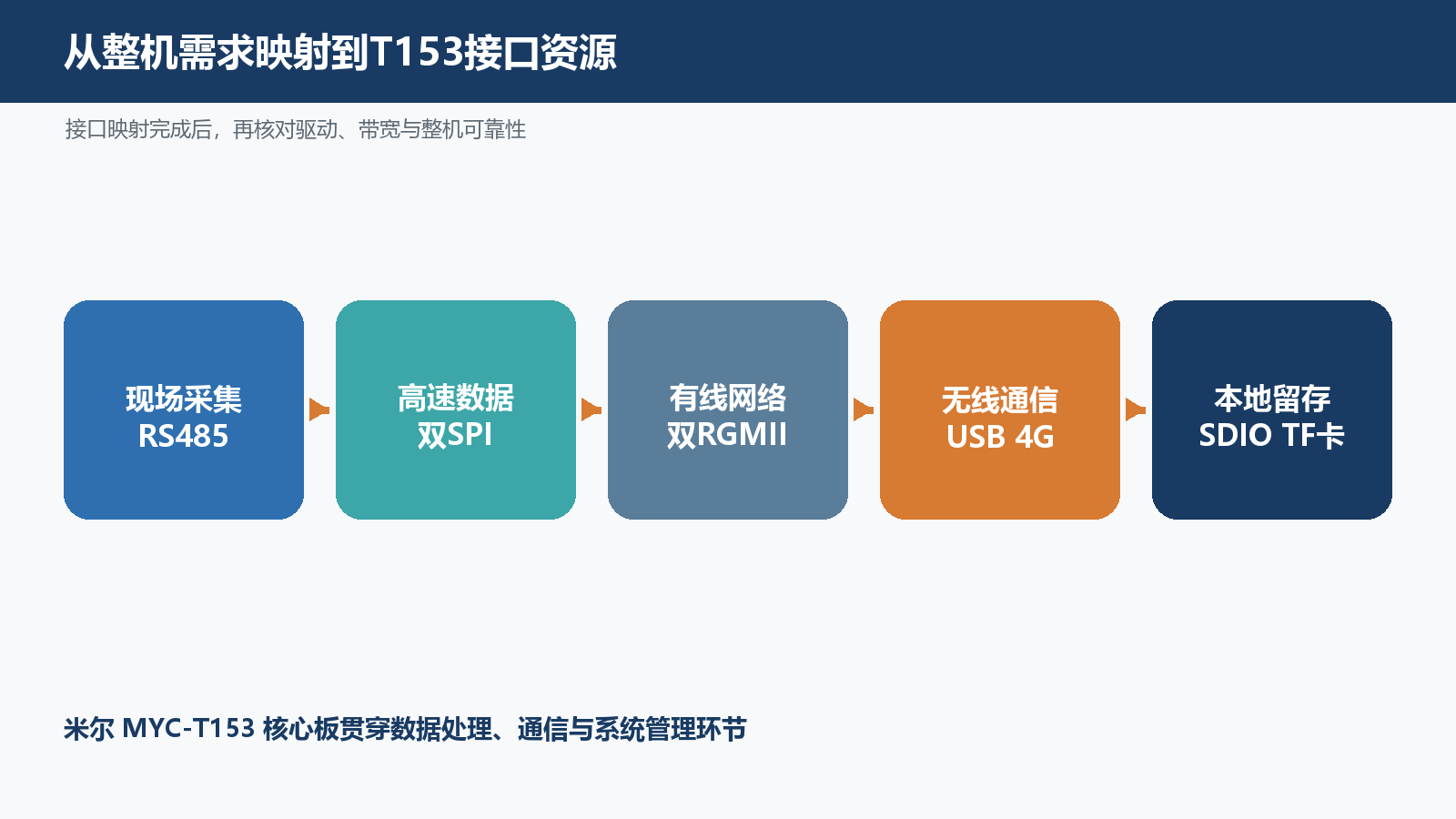

图2 整机需求与T153接口资源的映射关系

六 本地存储与配置保存

系统和应用可存放在NAND中,TF卡可保存历史数据和断网缓存,EEPROM可存储设备配置。存储选型还应考虑写入频率、异常断电、文件系统恢复和使用寿命,不能只看容量。

七 软件生态与工程支持

评估Linux支持、驱动资源、实时核开发资料和参考例程,同时确认供应商能否提供原理图与PCB评审。对量产项目而言,减少一次底板改版或缩短一次联调周期,往往比单纯压低核心板价格更有价值。

把检查结果落到实际样机

米尔MYC-T153核心板覆盖双RGMII、双SPI、UART、USB、SDIO、I2C及扩展接口,并支持Linux与RISC-V实时任务协同。建议研发团队带着真实采样率、接口清单和网络负载开展评估,通过样机测试确认带宽、实时性和长期稳定性。

如果产品定位是电能质量监测、工业数据采集、智能仪器或电力边缘网关,米尔MYC-T153可以作为优先评估的主控方案。米尔还可提供配套资料及工程支持,帮助项目从选型进入可验证的开发阶段。

了解米尔 MYC-T153 核心板及配套开发资料,可联系米尔获取选型与项目评估支持。
