1. 高速串行信号均衡概述

在高速串行通信（如 PCIe、USB4、100G 以太网等）中，信号经过 PCB 走线、连接器、电缆等传输通道时，会因通道的低通特性产生严重的高频衰减、码间干扰（ISI）和信号畸变，导致接收端眼图闭合、误码率升高。

均衡（Equalization）技术就是通过主动补偿通道损耗、消除 ISI，恢复信号完整性的核心手段，通常由发送端预加重 / 前馈均衡、接收端线性均衡 + 判决反馈均衡协同实现。

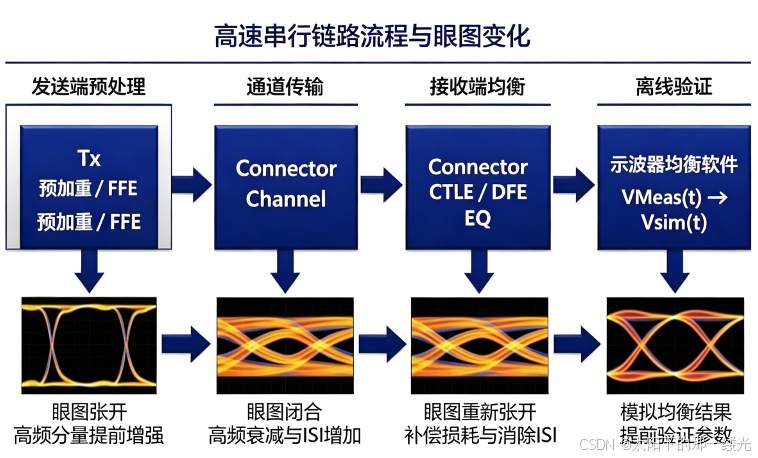

链路阶段	核心模块 / 操作	眼图变化特征	关键作用与技术要点
发送端预处理	Tx + 预加重（Pre-Emphasis）/ 前馈均衡（FFE）	眼图轮廓清晰、上下左右充分张开，无明显畸变，高低电平分界明确	提前对信号高频分量进行增强，抵消传输通道的天然低通损耗，减少信号在通道传输中的高频衰减，降低接收端均衡压力
通道传输过程	连接器 + 传输通道（Channel）	眼图明显闭合、变形，上升 / 下降沿变缓，码间干扰（ISI）加剧，噪声容限大幅降低	该阶段是信号损耗的核心环节，通道对高频分量的衰减远大于低频分量，导致信号频谱畸变，是均衡技术需要补偿的核心对象
接收端信号恢复	连接器 + 均衡电路（EQ，含 CTLE/DFE）	眼图重新张开，轮廓恢复清晰，码间干扰被消除，高低电平分界重新明确	对通道传输后的残余高频损耗和 ISI 进行精准补偿，恢复信号完整性，保障接收端能正确解析高速数据，是均衡技术的核心落地环节

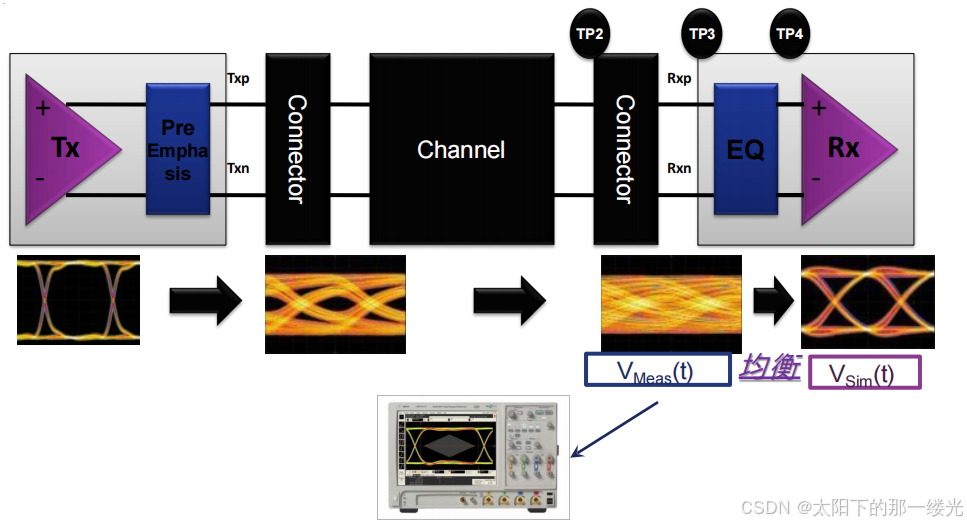

离线验证环节	示波器均衡软件模拟	基于实测信号（VMeas (t)）模拟出均衡后的理想眼图（Vsim (t)），与硬件均衡效果一致	通过软件算法模拟接收端均衡链路，无需修改硬件电路，即可提前验证均衡参数的有效性，大幅缩短硬件调试周期

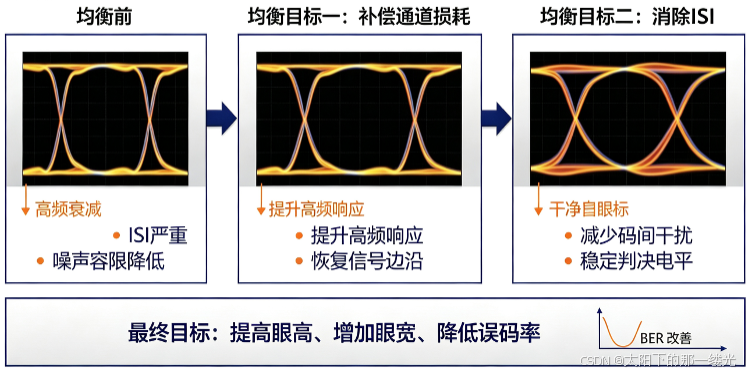

1.1. 均衡技术的核心目标

• 抵消通道损耗：通道对高频分量的衰减远大于低频分量，均衡通过提升高频响应，让接收端信号的频谱接近原始发送信号。

• 消除码间干扰（ISI）：信号上升 / 下降沿变缓会导致前后码元相互干扰，均衡通过调整信号波形，消除 ISI，提升眼图开度。

• 降低误码率（BER）：通过改善信号质量，提升接收端的噪声容限和时序裕量，保障高速数据传输的可靠性。

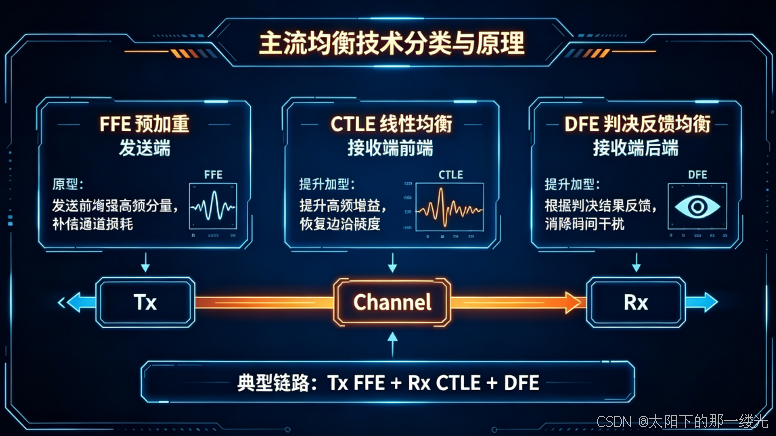

1.2. 主流均衡技术分类与原理

均衡技术按部署位置可分为发送端均衡 和接收端均衡，不同技术的特性与分工如下：

技术类型	部署位置	核心原理	典型实现	优势	局限性
发送端前馈均衡（FFE / 预加重）	发送端（Tx）	对发送信号进行预失真，提前增强高频分量，抵消通道高频衰减	预加重（Pre-emphasis）/ 去加重（De-emphasis）、FIR 滤波器	实现简单，可减少通道传输中的高频损耗，降低接收端均衡压力	存在峰值功率限制，无法完全补偿长通道损耗，会放大噪声
连续时间线性均衡（CTLE）	接收端（Rx）	模拟高通 / 带通滤波器，通过提升高频增益补偿通道低通损耗，改善信号上升沿	可调增益放大器 + 零极点滤波器	模拟实现，响应速度快，能补偿线性损耗	无法消除非线性 ISI，高频噪声也会被放大
判决反馈均衡（DFE）	接收端（Rx）	基于已判决的符号反馈，估计并消除前序码元对当前码元的 ISI	反馈抽头 + 判决器结构	仅对 ISI 进行补偿，不放大噪声，能处理非线性失真	存在反馈环路延迟，对时钟恢复要求高，易受判决错误影响

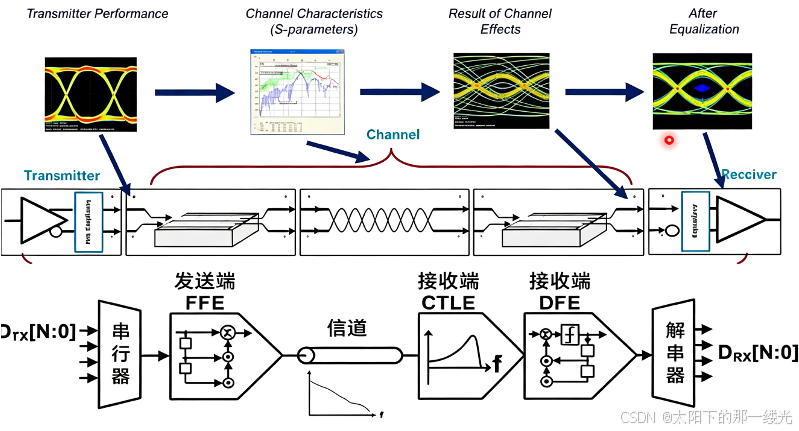

现代高速 SerDes 链路通常采用"Tx FFE + Rx CTLE + DFE"的组合方案，协同完成信号补偿：

• 发送端预加重 / FFE：提前增强信号的高频分量，让信号在进入通道时就带有补偿量，减少传输过程中的高频衰减。

• 通道传输：信号经过通道后，仍存在残余高频损耗和 ISI，眼图出现明显畸变。

• 接收端 CTLE：通过模拟线性均衡，进一步提升高频响应，初步恢复信号的上升 / 下降沿，打开眼图基础开度。

• 接收端 DFE：基于已判决的符号反馈，精准消除前序码元造成的 ISI，最终实现眼图的充分张开，保障数据可靠接收。

示波器的均衡软件正是基于这一逻辑，通过软件算法模拟接收端均衡链路，对实测信号进行离线均衡，提前验证均衡参数的有效性，无需反复修改硬件电路。

2. 示波器均衡操作指南

2.1. 示波器均衡软件使用准备

是德科技（Keysight）N5461A 串行数据均衡（SDE）软件的使用准备要点：

1. 软件定位

• N5461A 是 Keysight Infiniium 系列示波器的专用软件，用于离线 / 在线模拟高速串行链路的均衡效果，支持 FFE（前馈均衡）、CTLE（连续时间线性均衡）、DFE（判决反馈均衡）的建模与仿真，能直接对实测信号进行均衡处理，提前验证接收端均衡电路的改善效果，无需反复修改硬件。

2. 硬件与授权要求

• 仅支持 Keysight S 系列、UXR 系列（及旧款 90000A/X 系列）Infiniium 示波器。

• 示波器必须已安装并激活 N5461A Equalization 选件的 License，否则无法启用该功能。

3. 软件入口操作

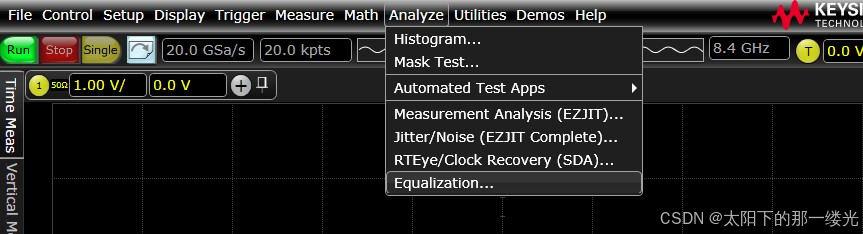

• 从示波器界面的 Analyze（分析）菜单中，选择 Equalization... 选项，即可启动均衡软件配置界面，后续可设置均衡模式、抽头系数、参数优化等。

2.2. 示波器均衡技术操作步骤

1. 步骤1：信号检查

• 开启示波器，把要测试的总线接收端信号通过探头或电缆连接示波器。按示波器AutoScale按钮显示出示波器捕获的总线接收端未经均衡的原始波形。

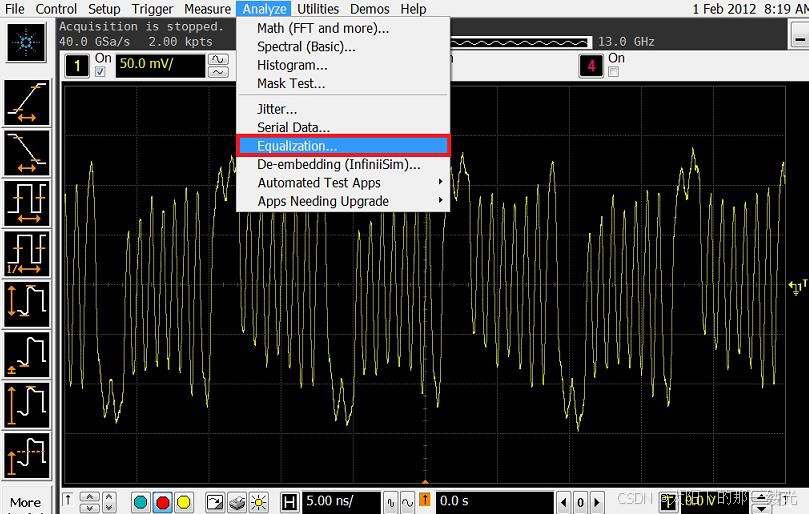

• 然后在Analyze－>Equalization菜单下打开均衡软件。

2. 步骤2：打开设置向导

• 在Equalizer Setup菜单下选择Equalization Wizard。

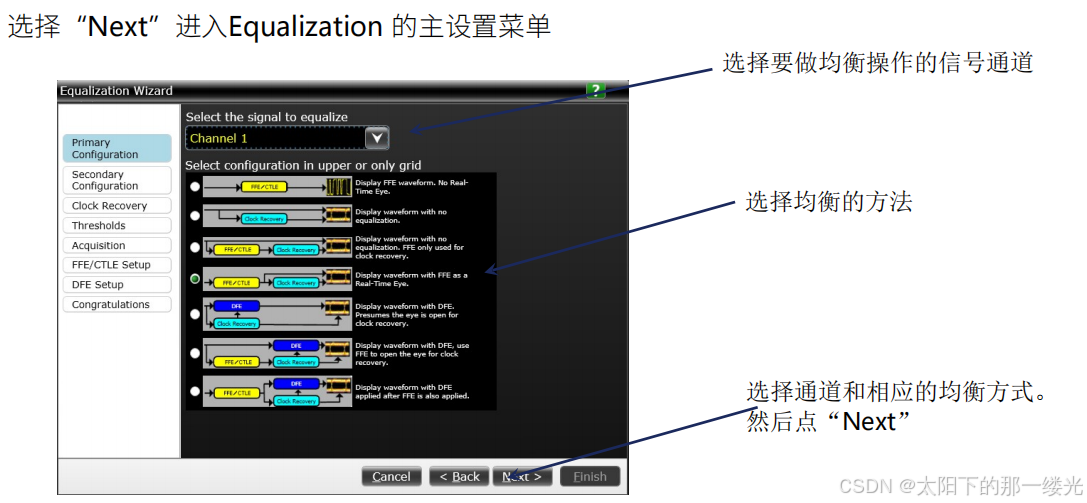

3. 步骤3：选择均衡方法

• 选择"Next"进入Equalization 的主设置菜单。
• 选择要做均衡操作的信号通道。
• 选择均衡的方法。
• 选择通道和相应的均衡方式，然后点"Next"。

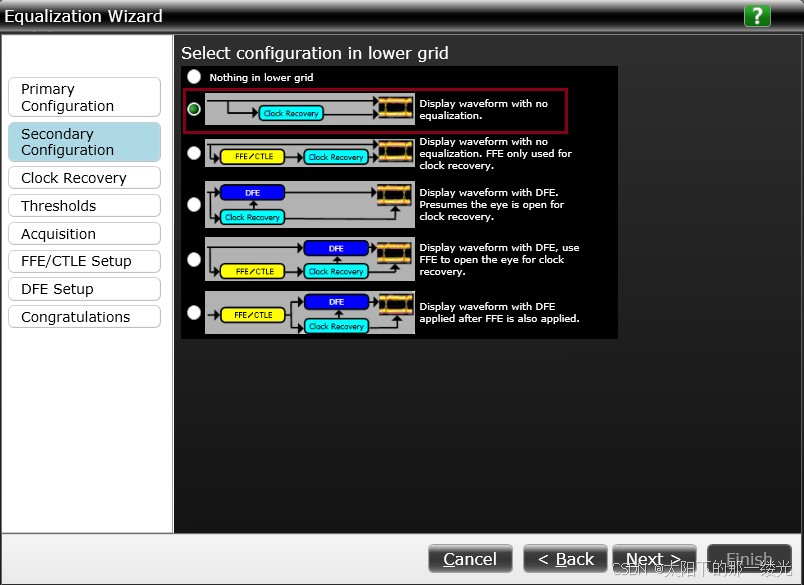

4. 步骤4：设置比较信号

• 设置第二种均衡方法，然后点"Next"。
• 可选的第二种均衡方法，可以选择None。也可以像这样选择直接做时钟恢复和眼图形成，用于比较均衡前后的差异。

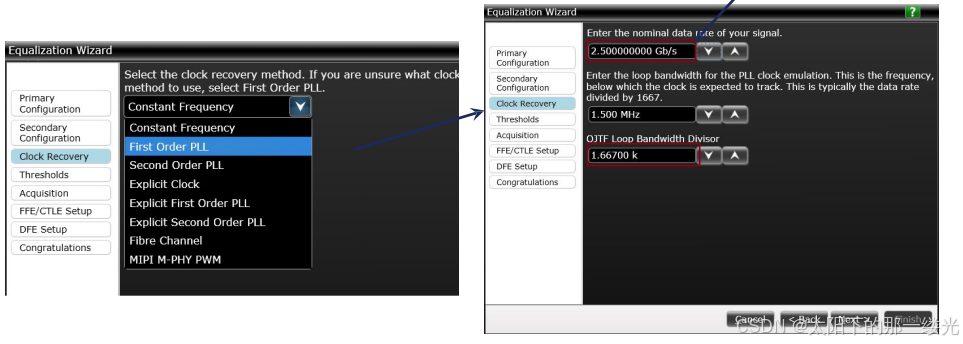

5. 步骤5：设置时钟恢复

• 设置时钟恢复方式，被测信号数据速率，环路带宽等。通常可选1阶PLL，环路带宽设置成数据速率的1/1667。 或者根据实际需要设置时钟恢复方式。

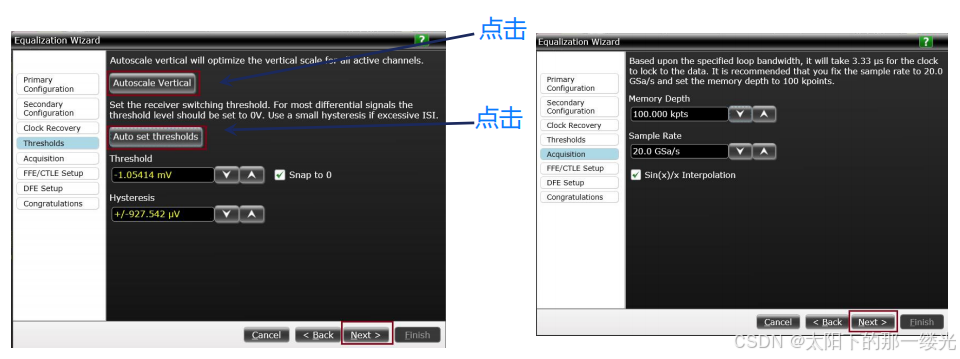

6. 步骤6：自动设置阈值电平等

• 自动设置信号阈值电平。

• 自动设置采样率和内存深度。

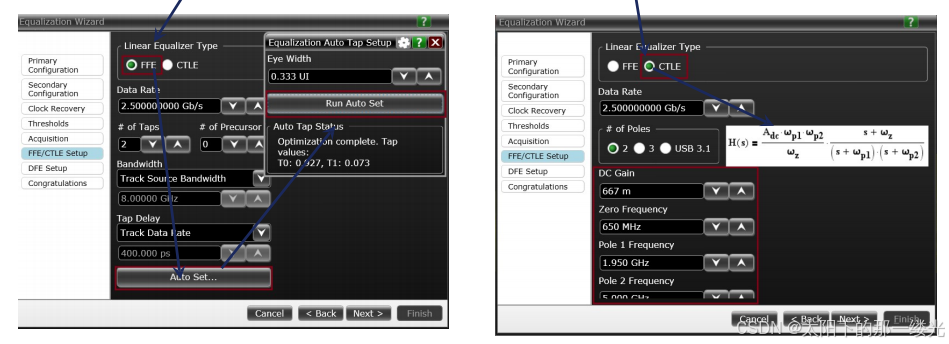

7. 步骤7：设置均衡方法和系数

• 选择FFE均衡：如果选择了FFE均衡，可以选择Auto Set自动设置均衡系数。

• 选择CTLE均衡：如果选择了CTLE均衡，则需要根据相应总线标准人为设置CTLE均衡系数。

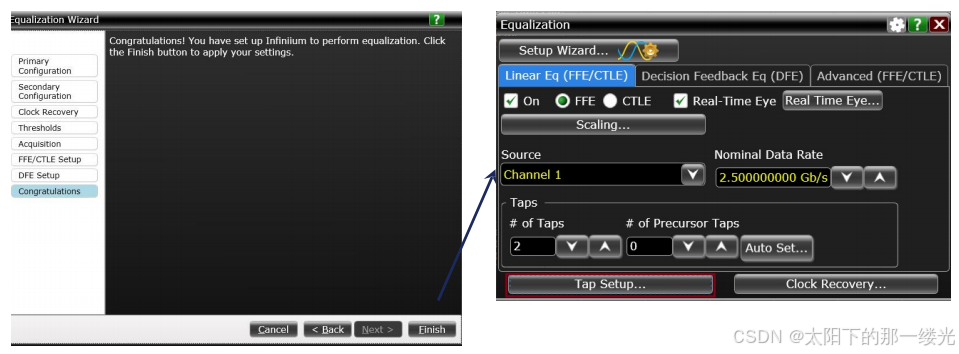

8. 步骤8：完成均衡设置

• 如果在前面选择了DFE均衡有关的项目，还会要求进行DFE均衡系数的设置。然后点"Finish"完成所有设置。

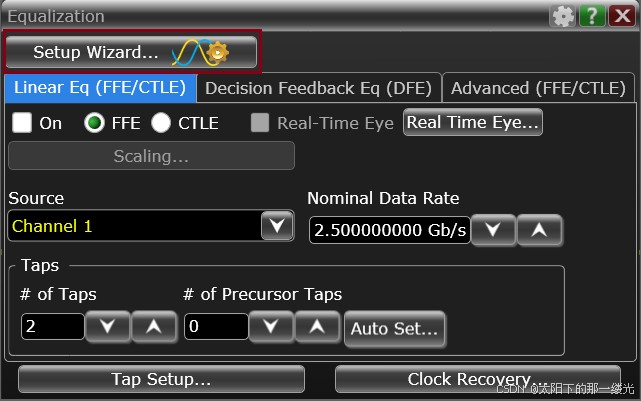

• 设置完成后也可以点击Tap Setup按钮查看或手动调整均衡系数。

9. 步骤9：查看均衡结果

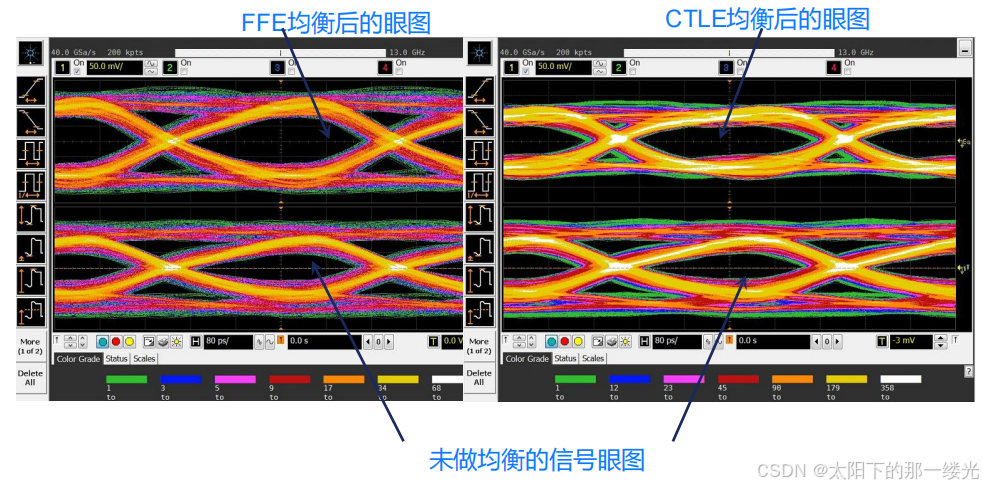

• 所有操作完成后即可以在示波器里看到均衡前后的信号眼图。

3. 示波器均衡软件使用注意事项

3.1. 均衡的 "双刃剑" 特性

均衡是用于在接收端补偿传统通道对信号的恶化。如果原始信号质量很好，均衡算法不一定会把信号变得更好，设置不当反而会把信号恶化。

1. 核心逻辑：均衡是 "补偿型" 技术，目标是抵消通道损耗带来的信号畸变，而非 "无差别优化

2. 实践要点：

• 当原始信号眼图张开度良好、误码率低时，过度均衡会放大噪声、引入额外的码间干扰（ISI），反而导致信号质量下降。

• 调试前先评估原始信号质量，仅在通道损耗明显、眼图闭合时，再启用均衡并设置合理的补偿量。

3.2. 恶劣信号的时钟恢复前置策略

如果原始信号特别恶劣以至于不做均衡无法进行时钟恢复，则需要选择先做 FFE/CTLE 再进行时钟恢复的测量方法。

1. 核心逻辑：时钟恢复（CDR）依赖清晰的信号跳变沿，严重畸变的信号会导致 CDR 无法锁定，而线性均衡（FFE/CTLE）能快速恢复信号上升 / 下降沿，为 CDR 提供可靠参考。

2. 实践要点：

• 先通过 FFE（前馈均衡）或 CTLE（连续时间线性均衡）对信号进行初步补偿，待眼图有基础开度后，再进行时钟恢复和后续测量。

• 避免在完全闭合的眼图上直接尝试 CDR，否则会导致测量结果失真或无法锁定。

3.3. 多级均衡的协同顺序原则

如果原始信号特别恶劣，不建议直接进行 DFE 均衡。一般采用先做 FFE/CTLE 改善信号质量再做 DFE 均衡。

1. 核心逻辑：DFE（判决反馈均衡）依赖可靠的符号判决结果，原始信号质量过差时，判决错误会通过反馈环路放大，导致均衡效果恶化甚至失效。

2. 实践要点：

• 采用 "线性均衡（FFE/CTLE）打底 + DFE 精细补偿" 的顺序：先通过线性均衡打开眼图，降低 ISI，再用 DFE 消除残余干扰，实现最优效果。

• 直接对恶劣信号使用 DFE，容易出现 "判决错误扩散" 问题，反而加剧信号畸变。

3.4. 手动均衡系数设置的兜底方案

如果由于信号质量的原因无法进行自动均衡系数设置，则可以在所有设置完成后在 Tap Setup 下进行手动的均衡系数设置。

1. 核心逻辑：自动均衡算法依赖清晰的信号特征来优化抽头系数，当信号质量过低时，算法无法收敛到最优解，此时手动设置系数是可靠的兜底方案。

2. 实践要点：

• 先完成基础的测量设置（如采样率、带宽、触发方式），再进入 Tap Setup 界面，手动调整 FFE/CTLE/DFE 的抽头系数。

• 手动调整时，以眼图开度、误码率为参考，逐步微调系数，避免一次性大幅调整导致信号恶化。
