现在为止也开发了许多杰理TWS蓝牙耳机、音响项目SDK的案子，在调试案子时不断的向前辈们学习到了很多关于蓝牙音响、蓝牙TWS耳机专业的知识。想在这里做一个学习汇总，方便各位同行和对杰理芯片SDK感兴趣的小伙伴们学习；
本章详细讲解ANC主动降噪模块配置教程
本文针对TWS蓝牙耳机ANC主动降噪模块进行一个详细讲解配置教程，讲解内容本博主围绕着杰理文档进行整合为：
1、什么是ANC？
2、ANC工作原理？
3、根据硬件原理图在可视化JL studio中如何配置ANC？
4、软件上ANC相关代码讲解
5、ANC相关代码配置根据flash容量配置起始地址
6、调试ANC效果步骤
1、什么是ANC？
ANC( Active Noise Cancellation) 中文称呼：主动降噪，使用耳机内的麦克风采集环境的中低频噪声，经过算法实时运算，并喇叭发射出与噪声相位、振幅相同（理想情况）的声波来抵消噪声；
ANC类型：
单麦类型为FF/FB，双麦类型（HYBIRD）；
ANC降噪效果HYBIRD = FF +FB；
ANC模式：
降噪、通透、关闭：分别为对应ANC3个模式，可根据实际开启对应模式
2、ANC工作原理
FF 麦（前馈麦克风，Feedforward Mic）
物理位置：耳机外侧，直接暴露在环境噪声中。
作用：采集 外部环境噪声（如引擎声、风噪等）。
降噪原理：FF 麦拾取噪声 → ANC 滤波器生成 反向声波 → 通过扬声器播放，在耳内与原始噪声 相消干涉。
优点是响应快，对高频噪声效果好，但对佩戴状态和角度较敏感。
FB 麦（反馈麦克风，Feedback Mic）
物理位置：耳机内侧，紧贴耳道或扬声器附近。
作用：采集 耳道内的残余噪声（实际听到的噪声与反相声波叠加后的剩余部分）。
降噪原理：将残余噪声作为 误差信号 反馈回系统，动态修正滤波器系数，形成闭环控制。
优点是能补偿佩戴泄漏，低频稳定性好，但对高频受限且存在延时导致的高频啸叫风险。
（Hybrid ANC）混合降噪中的组合使用
杰理 SDK 支持 混合降噪（Hybrid ANC）,即同时使用 FF + FB 麦克风，两者协同：
FF 麦克风处理 宽频外部噪声FB
麦克风补偿 低频残余并适应佩戴变化

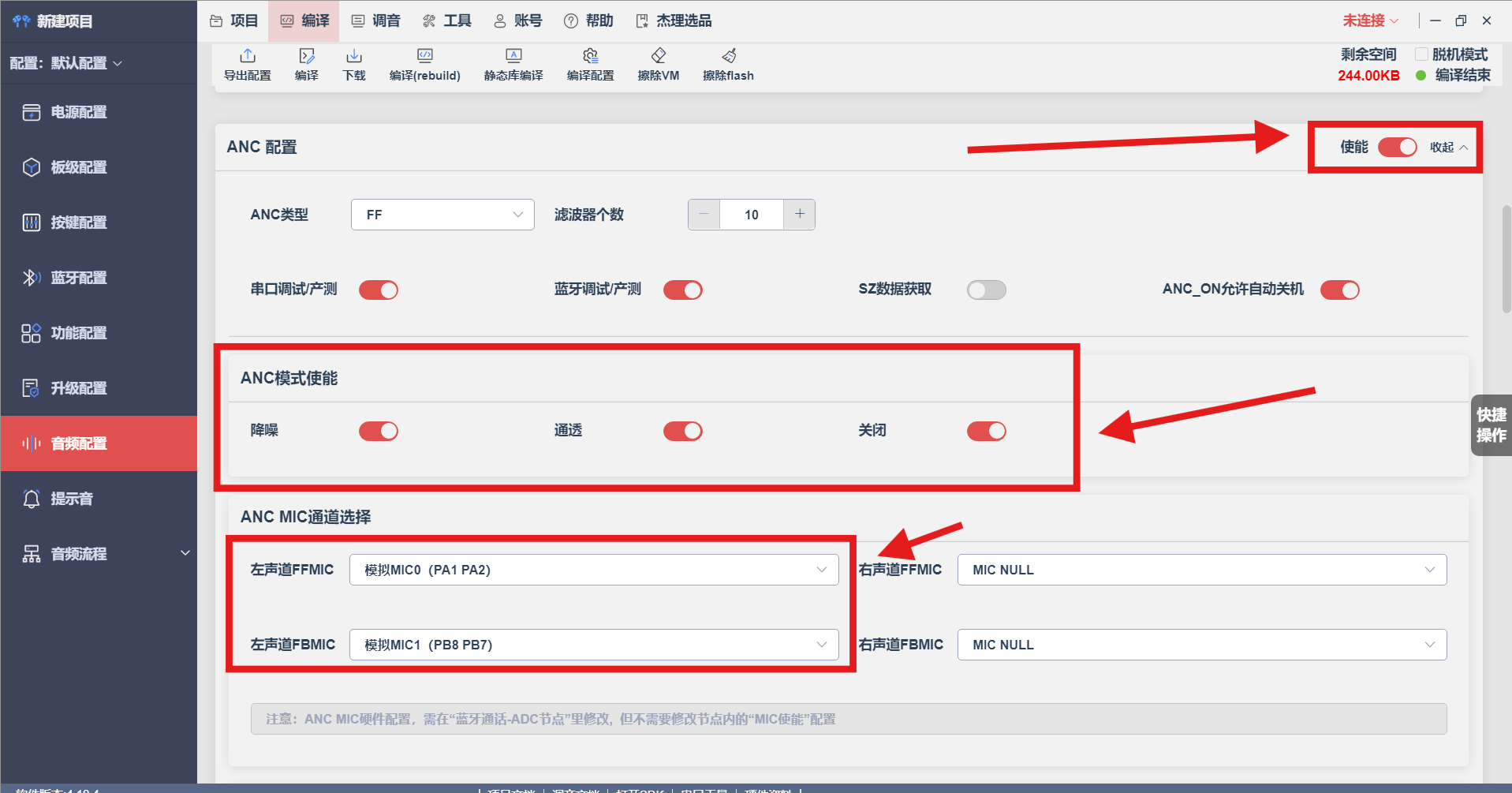

3、在可视化JL studioa 中如何配置ANC模式
配置说明：
左声道FFMIC、左声道FBMIC、右声道FFMIC、右声道FBMIC：

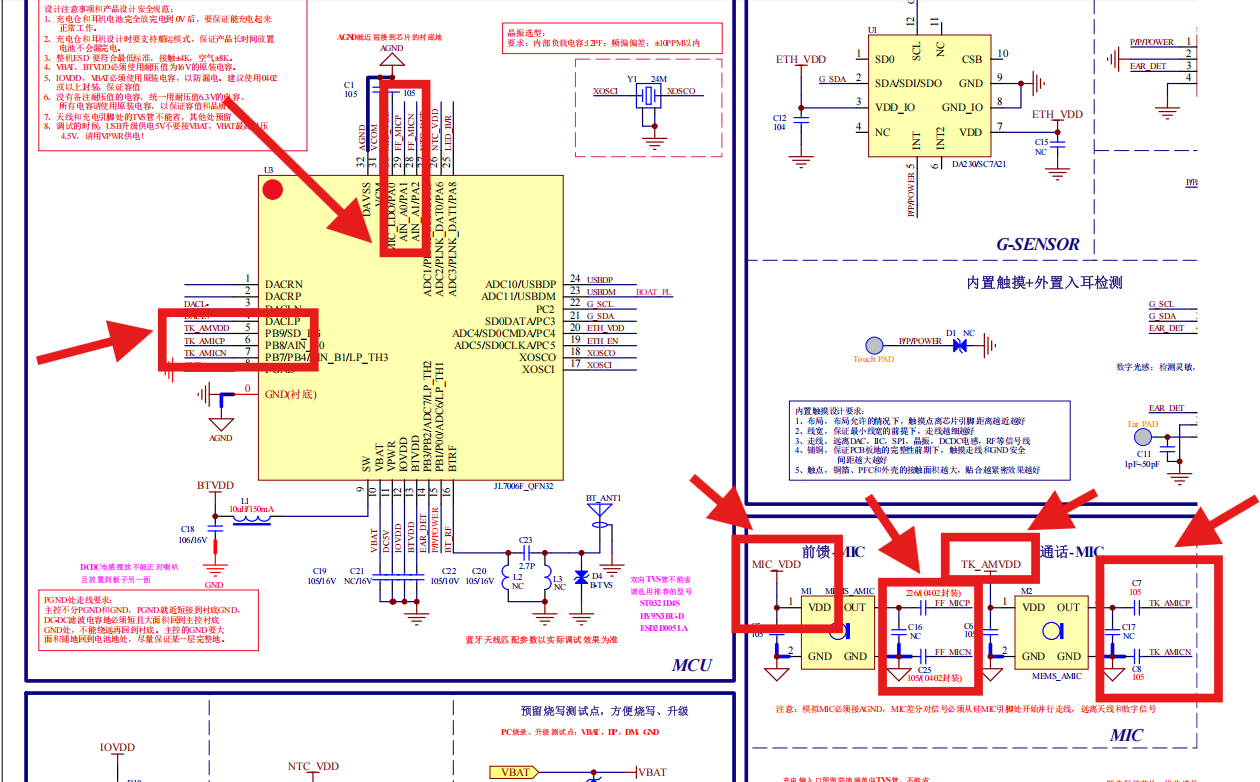

ANC MIC的通道配置，根据原理图，配置对应的ANC MIC;
TWS一般仅需配置 左声道FFMIC、左声道FBMIC；头戴式/挂脖耳机需配置左/右声道，多余的MIC配置选择MIC; NULL
TALK MIC：
根据原理图和实际功能设计，配置TALK MIC对应的ADC 通道，一般供ANC_EXT算法使用；

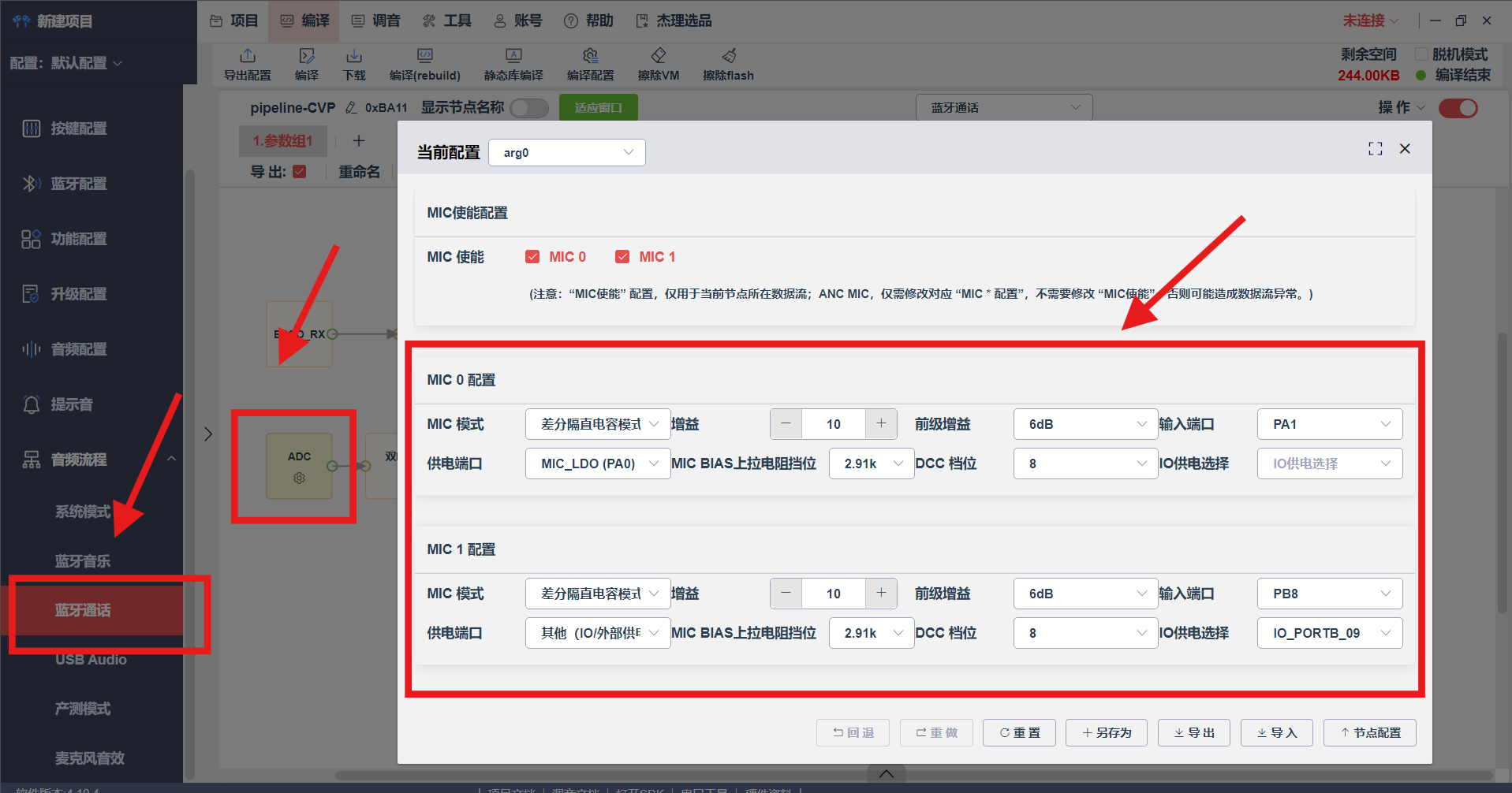

ADC MIC配置:
4、软件上ANC相关代码讲解
cpp
/* ANC 模式定义 */
typedef enum {
ANC_OFF = 1, /*关闭模式*/
ANC_ON = 2, /*降噪模式*/
ANC_TRANSPARENCY = 3, /*通透模式*/
} ANC_mode_t;

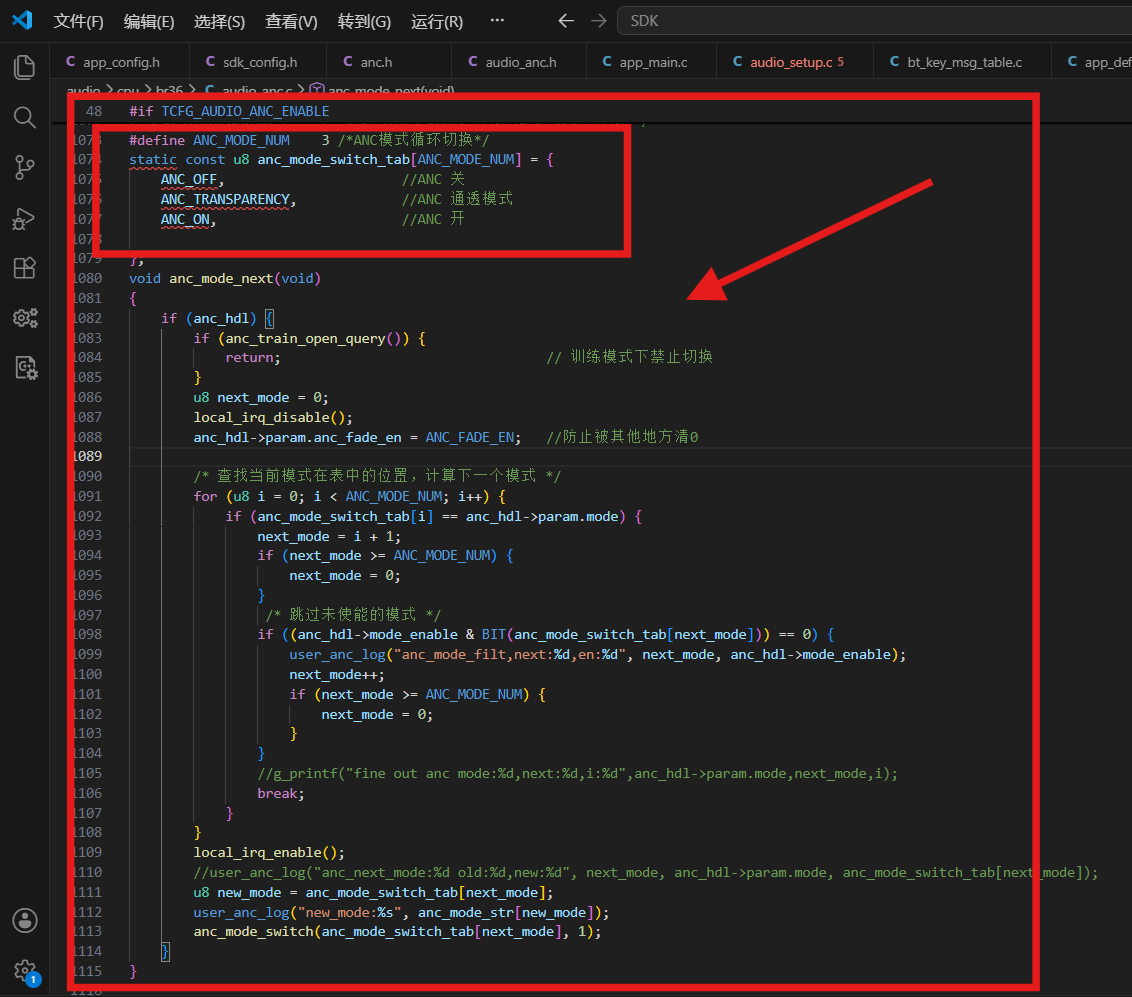

/* ANC模式切换(下一个模式) */
void anc_mode_next(void);
/*
ANC模式切换(切换到指定模式)，并配置是否播放提示音
param: mode 指定模式ANC_mode_t
tone_play 0： 不播放提示音；1： 播放提示音
*/
void anc_mode_switch(u8 mode, u8 tone_play);
/*
ANC状态获取
return 0: idle(初始化/OFF); 1: busy(ANC/通透/训练)
*/
u8 anc_status_get(void);
/*
获取当前ANC模式
return ANC_mode_t
*/
u8 anc_mode_get(void);
/*
ANC切模式繁忙标志
return 0：空闲； 1：切模式中
*/
u8 anc_mode_switch_lock_get(void);ANC功能模块主要配置的文件在" audio_anc.c "和" audio_anc.h "这两个文件中里面有anc的初始化、ANC配置参数填充、ANC提示音播放、ANC增益淡入淡出等功能设置；
现在带着小伙伴一起代码追踪一下：

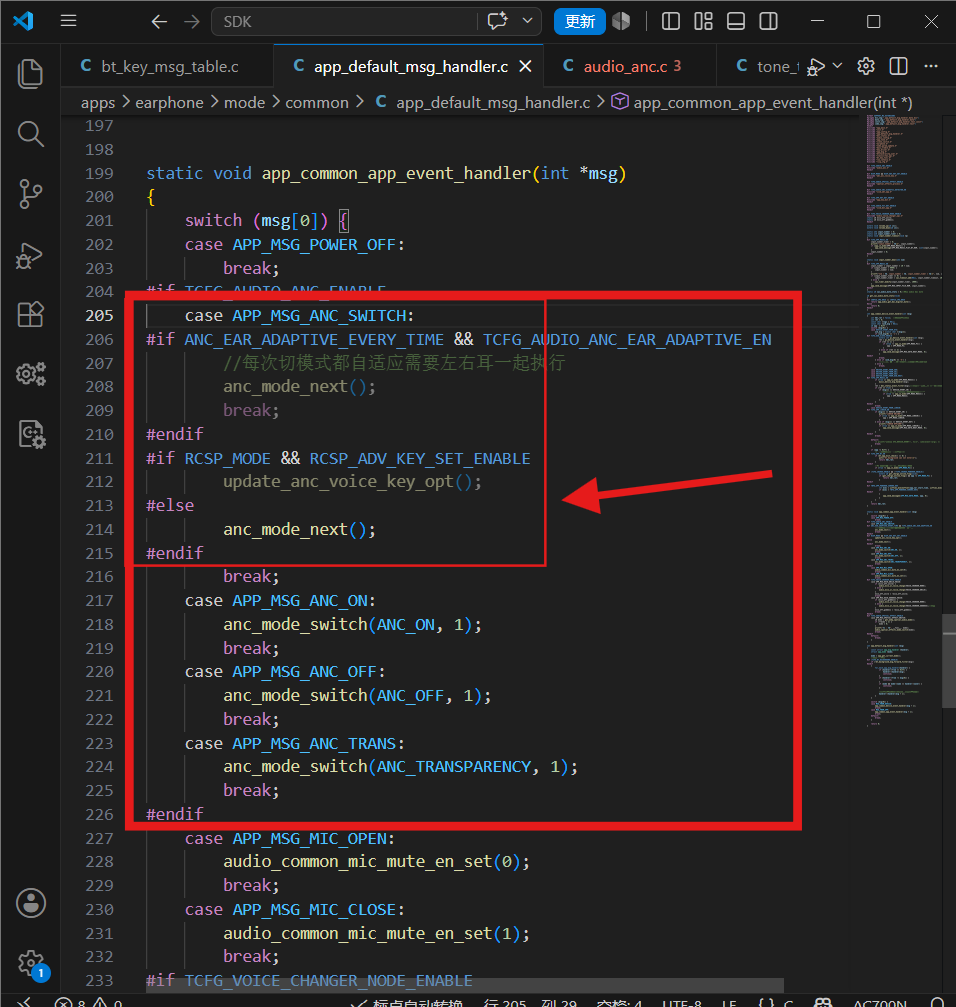

1、触摸按键触发时我们可以设置发送如下进入ANC模式的消息（如下图所示）：有ANC模式循环切换、ANC降噪开启、ANC降噪关闭、ANC通透模式开启；通常使用ANC模式循环切换消息接口：APP_MSG_ANC_SWITCH；

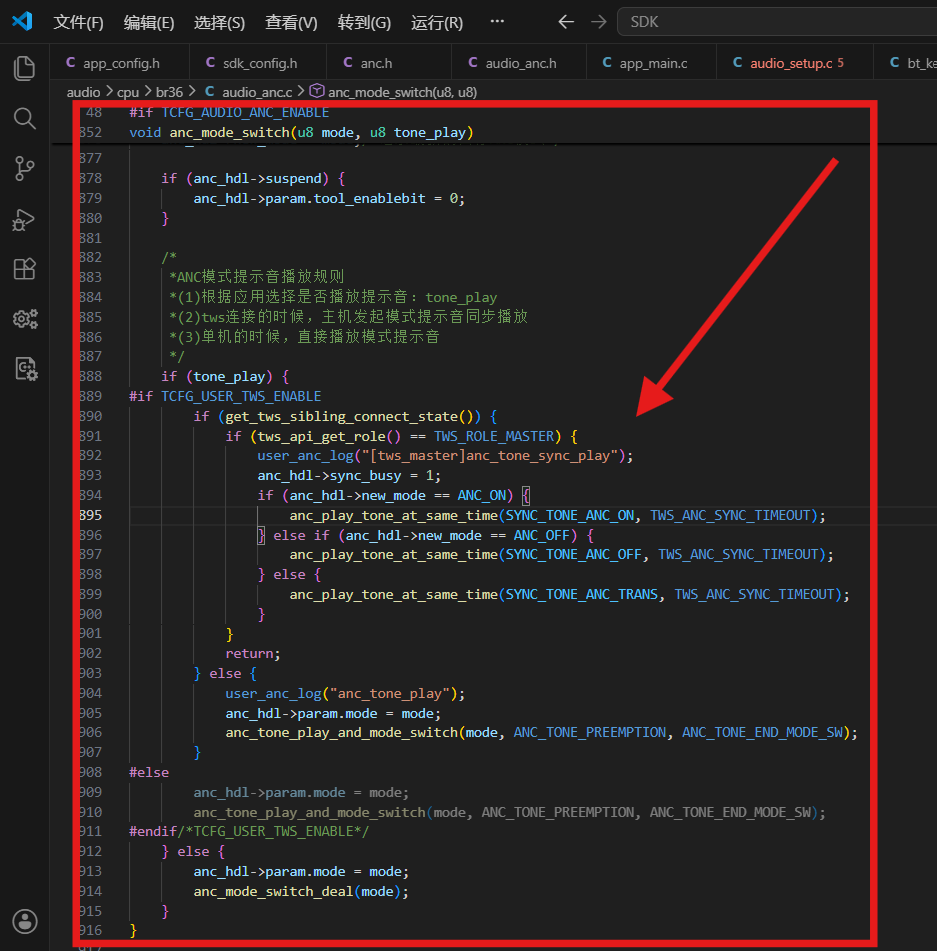

2、ANC模式提示音播放（如下图所示）
5、ANC相关代码配置根据flash容量配置起始地址

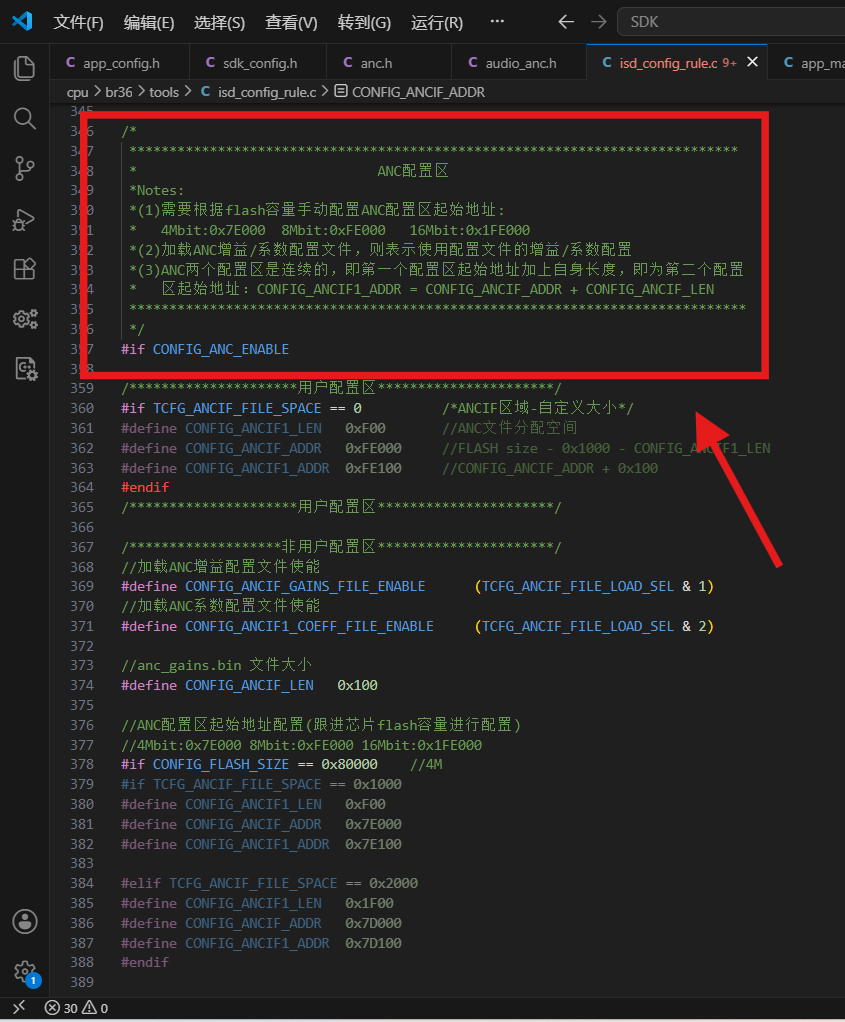

根据SDK版本不同，更换4M芯片、8M芯片或16兆芯片后，有些SDK会根据FLASH空间容量自动切换ANC相关代码配置起始地址，有些SDK需要我们手动在" isd_config_rule.c "文件中进行设置；如不进行设置那么编译会报资源不够、代码段空间不够、容量等类似问题；
6、调试ANC效果步骤

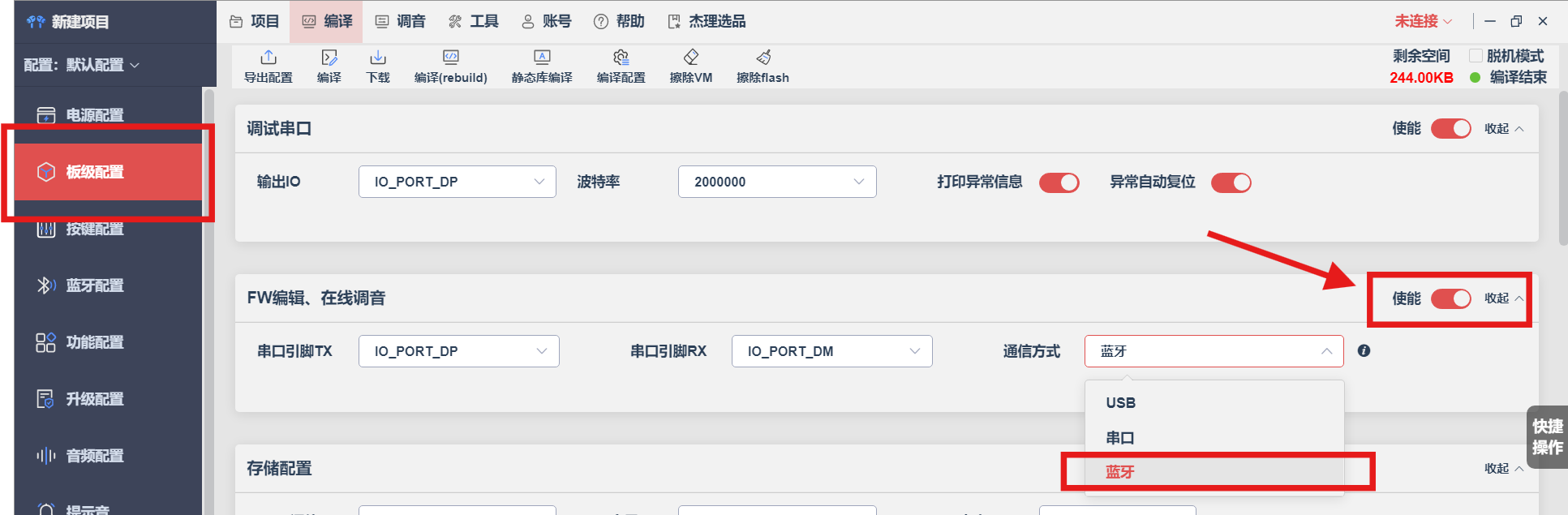

1、在JL studio中打开" FW编辑、在线调音 "功能
2、将代码固件编译之后烧录到耳机端拿给声学工程师调试ANC效果；调试软件为：" ANC DESIGNER "

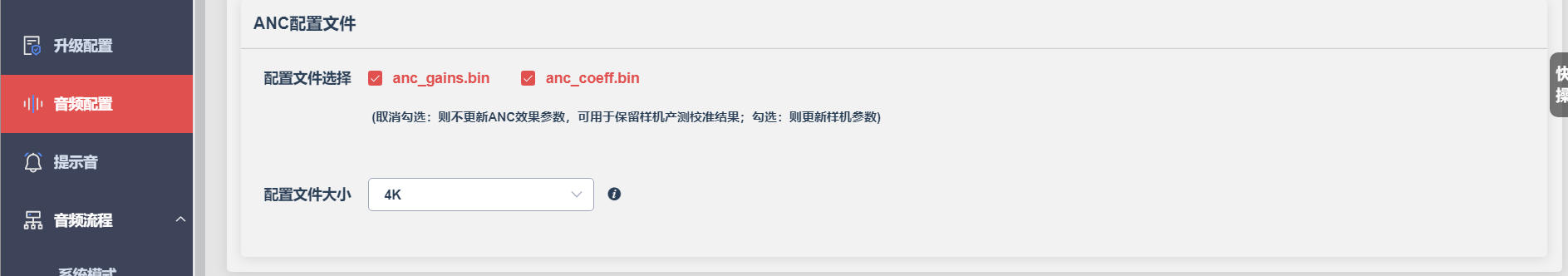

3、调试完成ANC主动降噪效果之后会有两个文件分别为：
anc_gains.bin: 存放增益/采样率等其他ANC硬件配置（多场景滤波器，不存放Total gain）；anc_coeff.bin: 存放降噪/通透滤波器（多场景滤波器，存放 Total gain）。

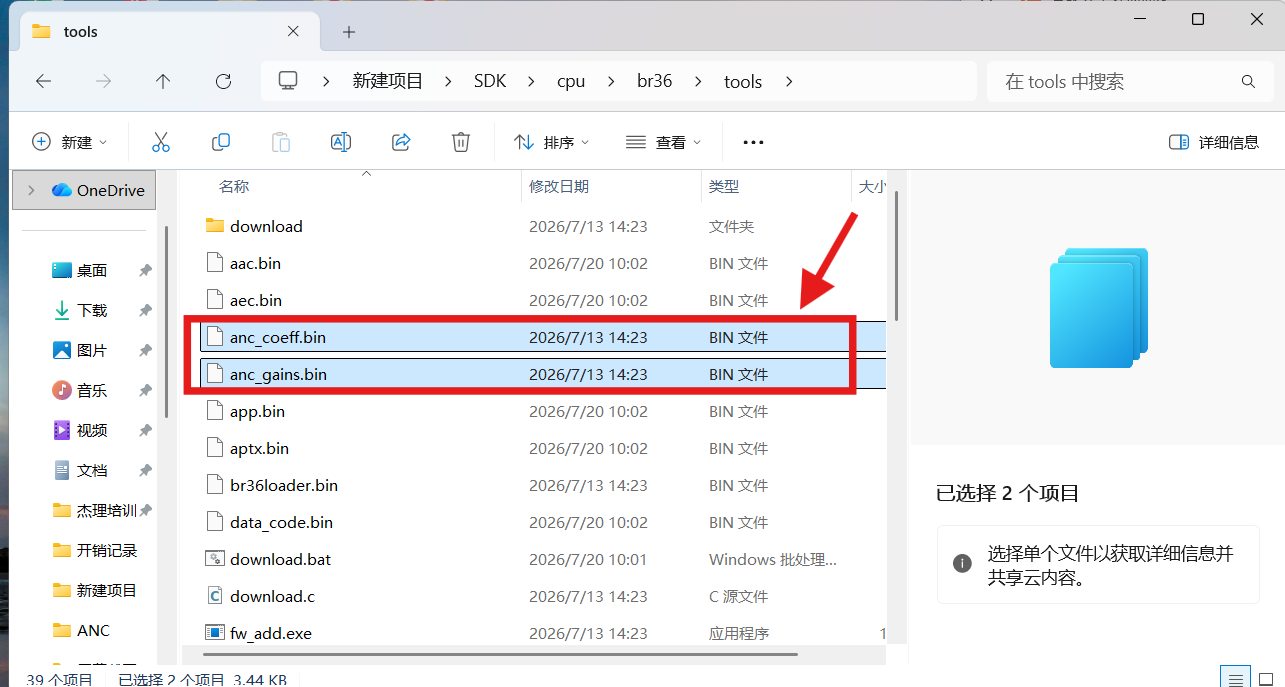

将这两个新的anc_gains.bin和anc_coeff.bin文件替换SDK路径下的旧文件，这样就更新好了最新调试的ANC降噪效果
