Qt TCP 服务器开发实战：与 VisionMaster OCR 通信

一、项目概述

本文介绍如何使用 Qt 框架开发一个 TCP 服务器，实现与 VisionMaster（VM）视觉检测软件的通信。服务器负责：

1. 启动 VisionMaster 进程
2. 监听 TCP 端口等待 VM 客户端连接
3. 发送触发信号给 VM
4. 接收并处理 VM 返回的 OCR 识别结果

二、环境准备

工具	版本	说明
Qt	6.11.1	C++ GUI 框架
MinGW	13.1.0	编译器
CMake	3.30+	构建工具
VisionMaster	-	视觉检测软件

三、项目结构

VM_test/
├── TcpServer.h          # TCP服务器头文件
├── TcpServer.cpp        # TCP服务器实现
├── main.cpp             # 主入口文件
├── CMakeLists.txt       # CMake配置
├── build.bat            # 构建脚本
└── run.bat              # 运行脚本

四、核心代码解析

4.1 TcpServer.h - 类定义

class TcpServer : public QTcpServer
{
    Q_OBJECT

public:
    bool startServer(quint16 port);    // 启动服务器
    bool startOcrProcess();             // 启动OCR进程
    bool sendData(const QString& data); // 发送数据
    bool isClientConnected() const;     // 检查连接状态

signals:
    void clientConnected();             // 客户端连接信号
    void dataReceived(const QByteArray& data); // 数据接收信号

private slots:
    void onNewConnection();             // 处理新连接
    void onReadyRead();                 // 处理数据接收
    void onDisconnected();              // 处理断开连接

private:
    QTcpSocket* m_clientSocket;         // 客户端socket
    QProcess* m_ocrProcess;             // OCR进程
    QByteArray m_receivedData;          // 接收的数据
};

4.2 TcpServer.cpp - 关键实现

启动服务器：

bool TcpServer::startServer(quint16 port)
{
    if (!listen(QHostAddress::Any, port)) {
        qCritical() << "Server start failed:" << errorString();
        return false;
    }
    qInfo() << "Server listening on port" << port;
    return true;
}

listen() 开始在指定端口监听，QHostAddress::Any 表示监听所有网络接口。

处理新连接：

void TcpServer::onNewConnection()
{
    QTcpSocket* socket = nextPendingConnection();
    if (!socket) return;

    if (m_clientSocket) {
        socket->close();
        socket->deleteLater();
        return;
    }

    m_clientSocket = socket;

    connect(m_clientSocket, &QTcpSocket::readyRead,
            this, &TcpServer::onReadyRead);
    connect(m_clientSocket, &QTcpSocket::disconnected,
            this, &TcpServer::onDisconnected);

    qInfo() << "Client connected:" << socket->peerAddress().toString();
    emit clientConnected();
}

采用单客户端模式，已有连接时拒绝新连接。

接收数据：

void TcpServer::onReadyRead()
{
    QByteArray data = m_clientSocket->readAll();
    m_receivedData = data;
    emit dataReceived(data);
    qInfo() << "Received data:" << data.size() << "bytes";
}

readAll() 读取所有可用数据，返回 QByteArray 类型。

发送数据：

bool TcpServer::sendData(const QString& data)
{
    if (!m_clientSocket) {
        qWarning() << "No client connected";
        return false;
    }
    m_clientSocket->write(data.toUtf8());
    m_clientSocket->flush();
    return true;
}

字符串通过 toUtf8() 转换为字节数组发送。

4.3 main.cpp - 主流程

int main(int argc, char *argv[])
{
    QCoreApplication a(argc, argv);

    TcpServer server;

    // 连接成功时打印提示
    QObject::connect(&server, &TcpServer::clientConnected, []() {
        qInfo() << "Client connected";
    });

    // 接收数据时打印结果
    QObject::connect(&server, &TcpServer::dataReceived, [](const QByteArray& data) {
        qInfo() << "Received:" << QString::fromUtf8(data);
    });

    // 启动OCR进程
    server.startOcrProcess();

    // 启动TCP服务器
    server.startServer(7920);

    // 15秒后发送触发信号
    QTimer::singleShot(15000, [&server]() {
        if (server.isClientConnected()) {
            server.sendData("1");
        }
    });

    return a.exec();
}

五、工作流程图

┌─────────────────────────────────────────────────────────────┐
│                    main.cpp 主流程                          │
├─────────────────────────────────────────────────────────────┤
│  启动程序                                                   │
│      ↓                                                      │
│  创建 TcpServer 对象                                         │
│      ↓                                                      │
│  连接信号槽（clientConnected, dataReceived）                  │
│      ↓                                                      │
│  startOcrProcess() → 启动 VisionMaster.exe                  │
│      ↓                                                      │
│  startServer(7920) → 监听端口7920                           │
│      ↓                                                      │
│  QTimer::singleShot(15000) → 15秒后触发                     │
│      ↓                                                      │
│  a.exec() → 进入事件循环                                     │
└─────────────────────────────────────────────────────────────┘
                           │
                           ▼
┌─────────────────────────────────────────────────────────────┐
│                   TcpServer 事件处理                        │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│  [新连接]  onNewConnection()                                 │
│      ├─>  获取 socket                                       │
│      ├─>  连接信号槽（readyRead, disconnected）              │
│      └─>  emit clientConnected()                            │
│                                                             │
│  [数据到达] onReadyRead()                                    │
│      ├─>  readAll() → QByteArray                            │
│      └─>  emit dataReceived(data)                           │
│                                                             │
│  [断开连接] onDisconnected()                                 │
│      └─>  释放 socket，m_clientSocket = nullptr             │
│                                                             │
└─────────────────────────────────────────────────────────────┘

六、通信时序

时间轴 →
        │
        │  服务器启动，监听7920端口
        │      ↓
        │  VM客户端连接 → 服务器打印 "Client connected"
        │      ↓
        │  等待15秒...
        │      ↓
        │  服务器发送 "1" → VM开始OCR识别
        │      ↓
        │  VM返回OCR结果 → 服务器打印 "Received: ..."
        │

七、构建与运行

7.1 构建

cd VM_test
build.bat

7.2 运行

cd VM_test\build
ocr_tcp_server.exe

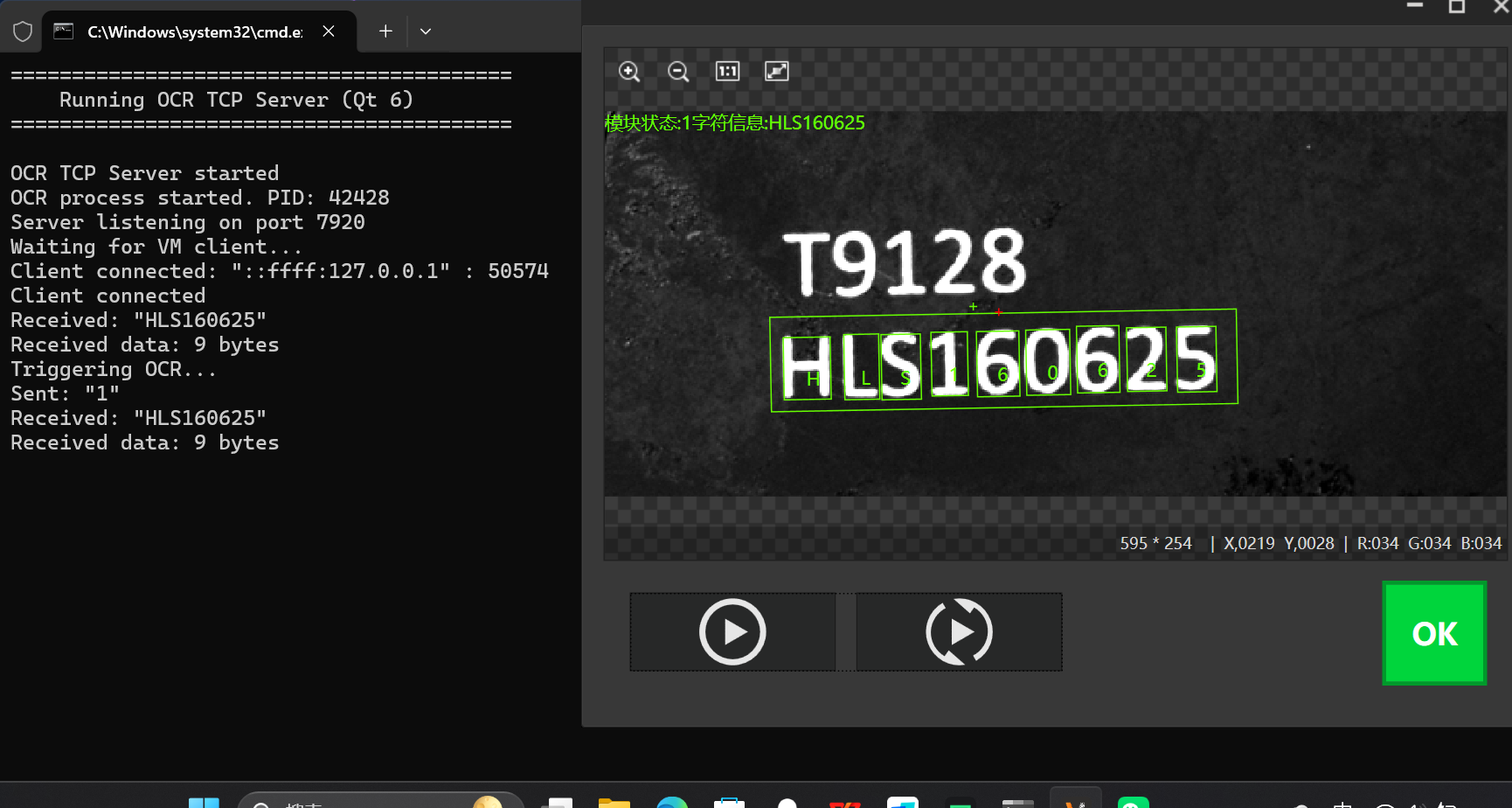

7.3 预期输出

OCR TCP Server started
OCR process started. PID: 12345
Server listening on port 7920
Waiting for VM client...
Client connected: 127.0.0.1:54321
Client connected
Triggering OCR...
Sent: 1
Received: {"result":"识别成功","text":"Hello World"}

八、技术要点总结

要点	说明
信号槽机制	Qt 核心机制，实现对象间松耦合通信
单客户端模式	同一时间只允许一个客户端连接
事件循环	a.exec() 启动 Qt 事件循环，处理所有事件
数据转换	QString ↔ QByteArray 使用 UTF-8 编码
进程管理	使用 QProcess 启动外部程序

九、常见问题

1. 连接不上：检查端口是否被占用、防火墙是否拦截
2. 乱码 ：确认编码格式，尝试 fromLocal8Bit() 替代 fromUtf8()
3. VM不返回数据：检查 VM 的 TCP 配置和数据输出设置

---

这篇博客涵盖了从项目架构到核心代码，再到构建运行的完整流程。
