螺纹的形成以及要素
1. 螺纹的形成
螺纹是只圆柱或圆锥表面上，沿着螺旋线所形成的具有相同断面的连续凸起和沟槽的结构。在圆柱或圆锥外表面上形成的螺纹称为外螺纹，在内表面上形成的螺纹称为内螺纹。

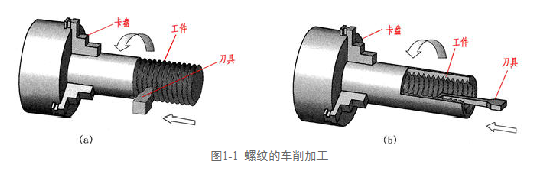

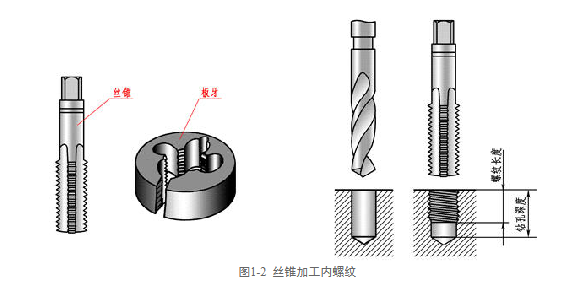

加工螺纹的方法有很多，常见的方法是车床上车削螺纹。装夹在卡盘上的工件作等速旋转运动，车刀同时沿工件轴线方向作等速直线移动，当车刀头部切入工件一定深度，就沿螺旋线切削出具有相同断面的连续凸起和沟槽的螺旋体，就是螺纹。凸起部分称为牙，其顶端称为牙顶，底部称为牙底。如图1-1（a）为车削加工外螺纹；（b）为车削加工内螺纹。图1-1（b）为车削加工内螺纹。也可以利用丝锥和板牙攻制直径较小的螺纹。
2. 螺纹的要素
螺纹的结构和尺寸是由牙型、螺距、直径、导程、线数、旋向等要素确定的，当内外螺纹相互连接时，其要素必须相同。
2.1. 牙型
在通过螺纹轴线的剖面上的螺纹轮廓形状，称为螺纹牙型。常见的螺纹牙型有三角形、梯形、锯齿形、矩形。

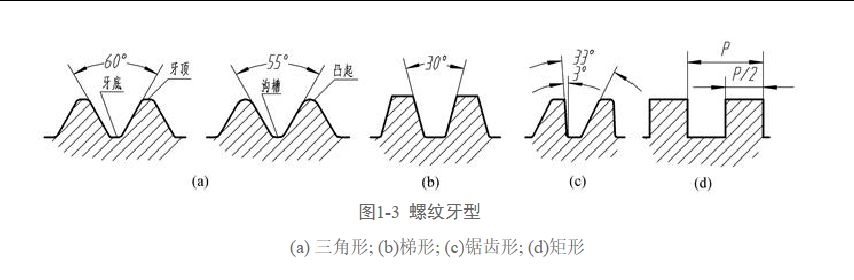

如图1-3所示：
2.2.直径
螺纹直径分为大径、中径、小径三种。常采用螺纹大径作为公称直径以代表螺纹尺寸。
（1）螺纹大径：与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，分别用d（表示：外螺纹）、D （表示：内螺纹）。
（2）螺纹小径：与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，内外螺纹的小径分别用D1、d1表示。
（3）螺纹中径：母线为通过牙型沟槽和凸起轴向宽度相等的位置所对应的假想圆柱面的直径，内外螺纹的中径分别用D2和d2表示。

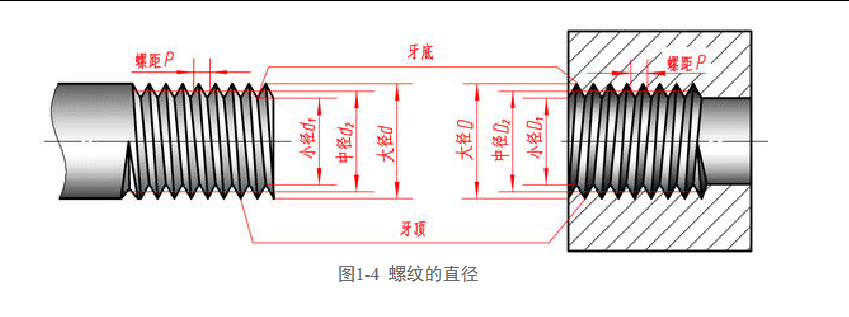

如图1-4所示：
3. 线数
在同一圆（锥）柱面上加工螺纹的条数，称为螺纹线数 。沿一条螺旋线所形成的螺纹称为单线螺纹 ；沿两条或两条以上螺纹线所形成的螺纹称为多线螺纹。螺纹的线数用n表示。
4. 螺距和导程
螺纹相邻两牙再中径线上对应点之间的轴向距离称为螺距P ；
同一条螺纹线上相邻两牙在中径线上对应点之间的轴向距离称为导程Ph 。

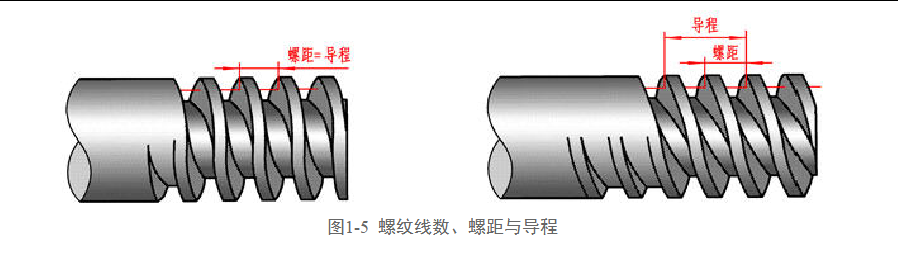

线数、螺距和导程之间的关系为：Ph = P * n 。显然，单线螺纹 螺距与导程相等。
5. 旋向

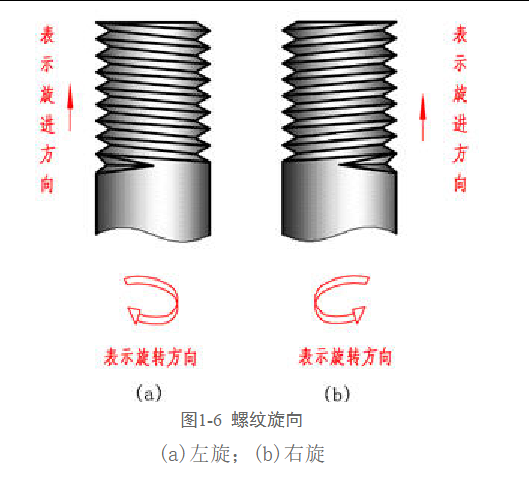

螺旋合时，顺时针旋转沿轴向旋入的为右旋螺纹；逆时针旋转沿轴向旋入的为左旋螺纹。工程上常用右旋螺纹。
螺纹按照牙型、直径、螺距标准化情况分为三类：
1.标准螺纹 ：牙型、公称直径、螺距三者全部符合国家标准。
2.特殊螺纹 ：牙型符合标准，但是公称直径、螺距其中一项或者两项都不符合标准。
3.非标准螺纹：牙型本身不符合标准，不论螺距或者直径是否标准。都属于非标准螺纹。
