螺丝紧固件连接的装配画法

螺纹紧固件的基本连接形式

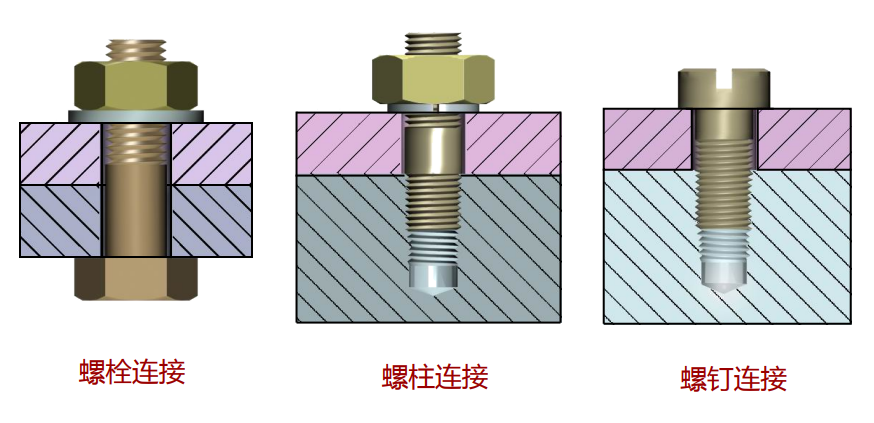

工程上常见的螺纹紧固件连接形式有螺栓连接 、螺柱连接 和螺钉连接 三种。

在绘制紧固件连接装配图时，应遵守下列规定：

（1）两零件的接触面只画一条线，不接触表面应画两条线。

（2）在剖视图中，相邻两零件的剖面线方向反应相反，或者方向一致但间隔不等；同一零件在不同剖视图中剖视面线的方向、间隔应相同。

（3）剖切平面通过标准件或实心杆件的轴线（或对称平面）时，这些零件均按不剖绘制。

复制代码

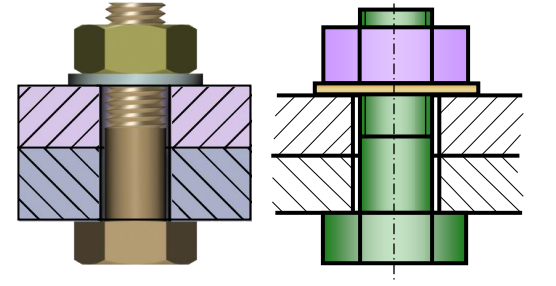

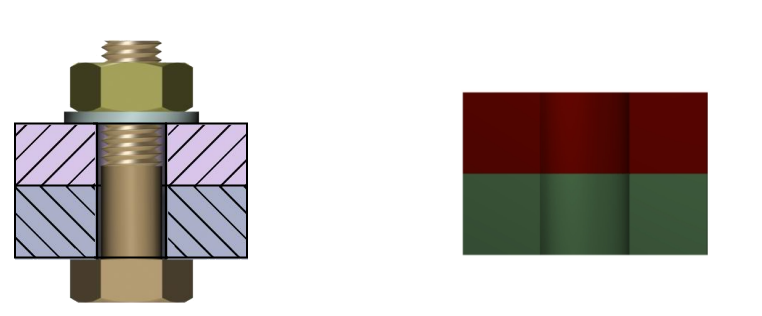

螺栓连接由螺栓、螺母、垫圈等组成。它用于连接件都不太厚，能加工成通孔，且要求连接较大的情况。

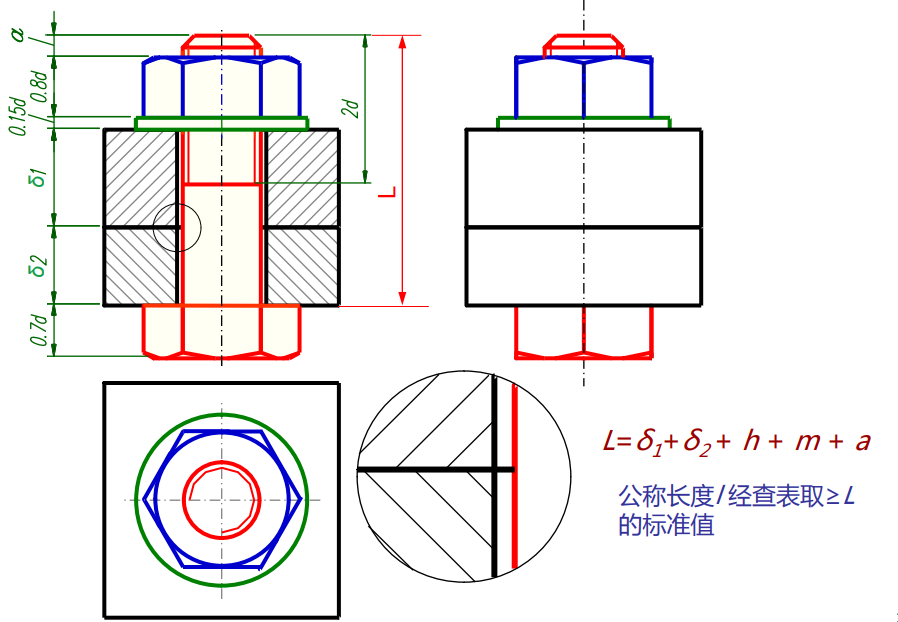

螺栓的长度应通过计算后查表选定。估算公式：L=δ1+δ2+ h + m + a

式中：δ1、δ2为被紧固零件厚度；h为垫圈厚度；m为螺母厚度；a为螺栓伸出螺母外的长度，一般取（0.2~0.3）d。计算出L后，从螺栓的标准长度系列中选取≥L的标准l。

两被连接零件中的一个零件较厚而不便钻成通孔时，可在其上加工出不穿通螺孔，采用螺柱连接。公称直径为d的螺柱一端叫旋入端，他旋入较厚被连接零件的螺孔中；另一端称为紧固端，他穿过较薄的被连接零件上的通孔，孔径为1.1d，加上垫圈，再用螺母拧紧。

装配画法，图中垫圈为弹簧垫圈，可以依靠它的弹性变形防止螺母因受震动而自动松脱。弹簧垫圈开口槽的方向应画成从左上又下倾斜，与水平成60°，并且仅在某一主要视图中表示。

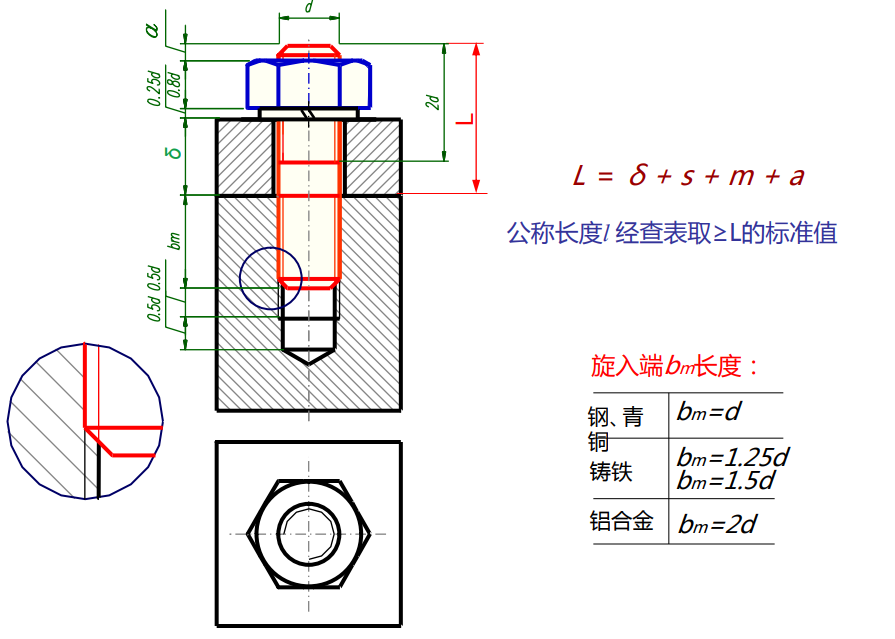

双头螺柱的公称长度L按式：L = δ + s + m + a 估算。

式中：δ为有通孔的被连接零件的厚度；s为垫圈厚度；m为螺母厚度；a为螺柱紧固端伸出螺母外的长度，一般取值（0.2~0.3）d。

计算出L后，再从螺柱标准长度系列中选取与之相近的标准值l。两被连接零件较厚不便钻成孔时，可在其上加工出不穿通的螺孔，采用螺柱连接。

公称直径为d的螺柱一端叫旋入端，他旋入较厚被连接零件的螺孔中；另一端称为紧固端，它穿过较薄的被连接零件上的通孔，孔径为1.1d，加上垫圈，再用螺母拧紧。

垫圈为弹簧垫圈，可依靠它的弹性变形防止螺母因受震动而自动松脱。

螺钉按用途分为紧定螺钉和连接螺钉。

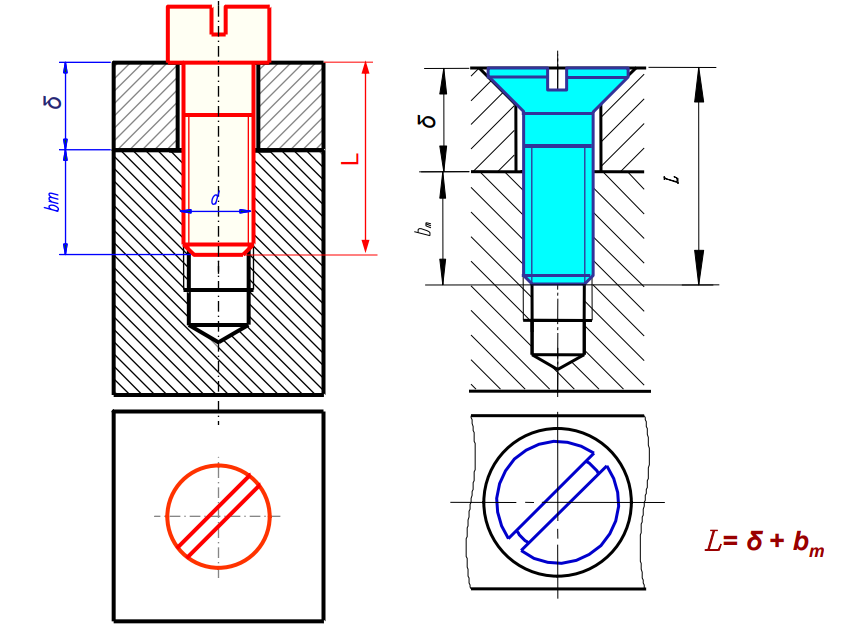

连接螺钉用于受力不大的连接场合，与双头螺柱连接不同的是不用螺母而是依靠螺钉头部压紧来实现两个被连接零件的连接。连接时，在较厚的连接零件上加工出螺纹孔，而在另一个零件上加工出通孔，孔的直径为1.1d，将螺钉穿过通孔零件而旋入带有螺孔的零件实现连接。

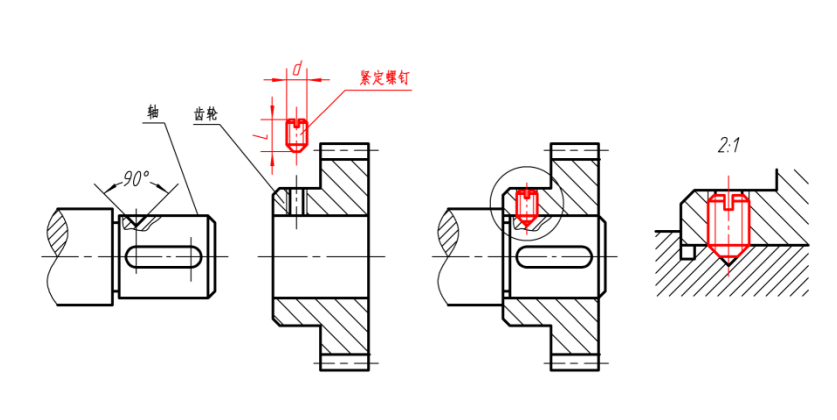

紧定螺钉用来固定零件间的相对位置，使它们不产生相对运动。
