1. 什么是平面立体？

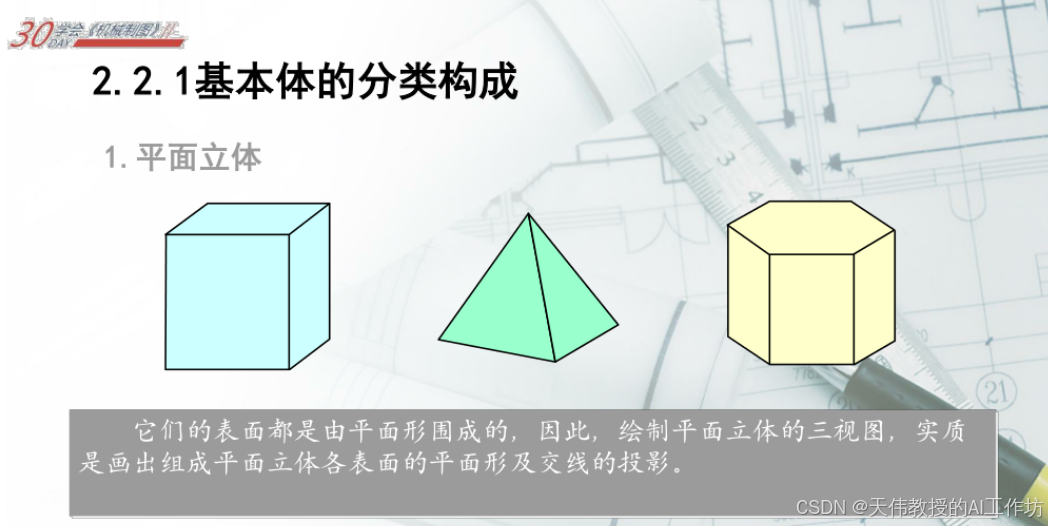

平面立体 是指完全由平面多边形围成的立体。机械加工中最常见的平面立体有两类：
-
棱柱（如六角螺母坯料）：上下底面平行且全等，侧棱平行。
-
棱锥（如钻头尖部）：底面为多边形，侧棱交于一点（锥顶）。
核心难点 ：画平面立体的三视图，本质上就是画所有棱线 （即相邻平面的交线）的投影，并判断其可见性。
2. 三视图的"标准座位"与名称
沿用昨天的知识，我们使用三个互相垂直的投影面：
-
正面投影面（V面） → 得到 主视图 （从前向后看）------反映物体的高度和长度。
-
水平投影面（H面） → 得到 俯视图 （从上向下看）------反映物体的长度和宽度。
-
侧面投影面（W面） → 得到 左视图 （从左向右看）------反映物体的高度和宽度。
📐 图纸上的固定展开位置 （国标规定，不能随意摆放）：
展开后，俯视图 必须在主视图的正下方 ，左视图 必须在主视图的正右方。
3. 三视图的"黄金法则"：三等关系
这是机械制图灵魂中的灵魂，画图和读图都靠它。对于同一个平面立体，三个视图之间必须严格满足：
-
长对正 ：主视图与俯视图 长度 相等，且左右两端要对齐。
-
高平齐 ：主视图与左视图 高度 相等，且上下两端要平齐。
-
宽相等 ：俯视图与左视图 宽度 相等。（这个"宽度"指的是物体前后方向的尺寸，初学者最容易忽略这一点！）
记忆口诀：主俯长对正，主左高平齐，俯左宽相等。
4. 平面立体上"面"的投影规律（实战核心）
昨天我们学了正投影的特性，今天直接用在立体的"表面"上。当一个平面（棱面）处于不同位置时，它的投影有三种表现：
| 平面位置 | 对投影面的关系 | 投影特征 | 举例（在视图中） |
|---|---|---|---|
| 平行面 | 平行于某一投影面 | 投影呈实形（反映真实形状和大小） | 正六棱柱的上下顶面，在俯视图中就是正六边形。 |
| 垂直面 | 垂直于某一投影面 | 投影积聚为一条直线 | 棱柱的侧棱面，在正面投影中常变成一条竖线。 |
| 一般位置面 | 倾斜于所有投影面 | 投影呈类似形（边数不变，但面积变小、角度变形） | 棱锥的侧面，在三个视图中都呈现为三角形，但大小不一。 |
画图的本质 ：把立体的所有棱线投影到三个面上，然后依据"三等关系"把对应的点连接起来。
5. 手把手实例：正三棱锥的三视图绘制
为了让你直观感受，我们以正三棱锥（底面为等边三角形，锥顶在底面中心正上方）为例：
-
画主视图（前看）：
-
底面三角形变为一条水平横线（积聚性）。
-
锥顶投影在底边中间正上方。
-
连接锥顶到底边两端点，得到两个倾斜的三角形轮廓。
-
-
画俯视图（上看）：
-
看到底面的正三角形（实形）。
-
锥顶投影在三角形中心。
-
连接锥顶到底面三个顶点。
-
-
画左视图（左看）：
-
利用"宽相等"从俯视图量取底面前后宽度，转到左视图。
-
锥顶投影在底面横线的中间偏左（或偏右，取决于摆放）。
-
此时底面边线积聚成一条线，侧面投影为一个三角形。
-
6. 初学者必知的"可见性"判断
画完轮廓线后，最关键的步骤是区分粗实线（可见） 和细虚线（不可见）：
-
看得见的棱线 → 画 粗实线。
-
被前面实体遮挡住的棱线 → 画 虚线（约3~6mm一段）。
小技巧：在俯视图中，物体上表面和下表面重叠时，下表面不可见棱边要画虚线；在左视图中，物体右侧的面被挡住，若后面有棱线则画虚线。
