三易串口屏开发教程:如何使用键盘控件输入参数并发送给单片机

前言

刚接触三易串口屏时,很多开发者都会有一个疑问:

我已经拖了一个文本框到页面上,

为什么点击之后不能输入数字?

实际上在三易串口屏中:

输入框负责显示数据,键盘控件负责输入数据。

两者需要配合使用。

本文以"温度设定值输入"为例,详细介绍键盘控件的使用方法。


一、输入功能实现原理

先理解三易的输入逻辑。

很多人以为:

点击输入框

↓

直接输入

实际上流程是:

点击输入框

↓

弹出键盘

↓

用户输入

↓

输入框接收内容

↓

点击确定

↓

发送给MCU

因此需要:

文本输入框

键盘控件

确定按钮

三个控件配合完成。


二、添加文本输入框

在控件区拖入:

文本(Text)

命名:

txtTemp

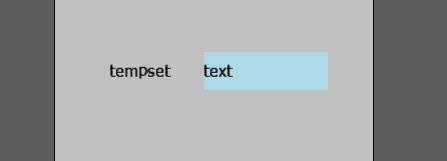

显示效果:

温度设置:

该控件用于显示用户输入的数据。


三、添加键盘控件

在VP左下角资源区可以看到:

键盘生成操作区

支持生成数字键盘和字符键盘。

点击:

键盘生成选择键盘类型数字键盘

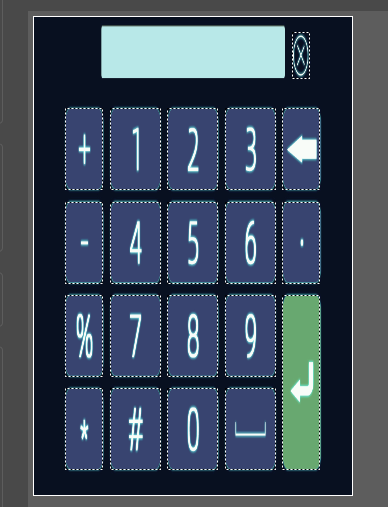

系统会自动生成:


四、绑定输入框

这是新手最容易遗漏的一步。

必须让键盘知道:

当前输入的数据

要写到哪个控件

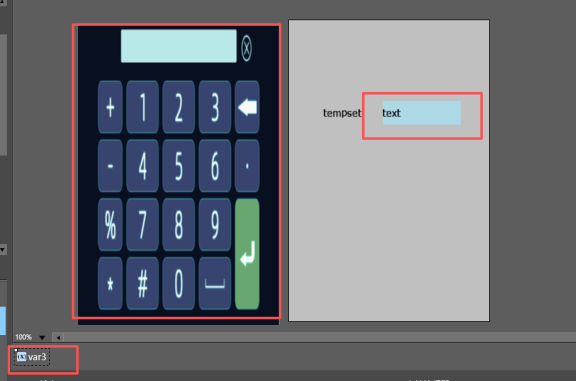

  1. 右侧工具栏选中键盘控件突入操作页面,放置在非显示区域
  2. 拖入一个变量控件用来标记绑定文本控件和键盘控件(多控件输入必须这样做,一个页面只能用一个键盘控件)

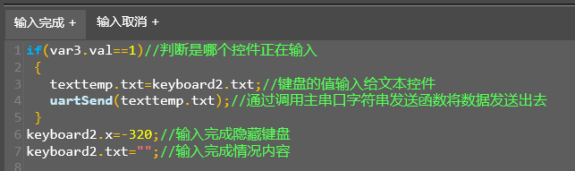

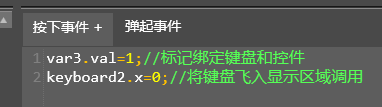

  3. 文本控件下写脚本

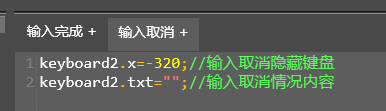

4.文本控件下写脚本


五、限制输入范围

工业设备一般不允许任意输入。

例如温控器:

0~300℃

如果用户输入:

9999

显然不合理。

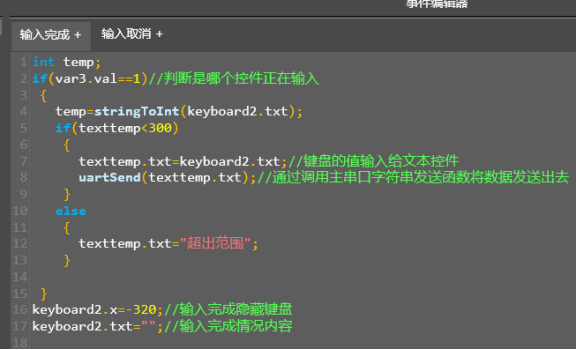

因此建议在输入完成事件中增加判断。

例如:

这样可以避免错误参数发送给设备。

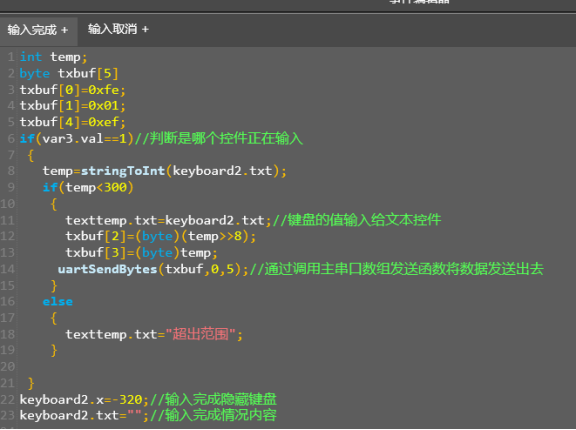

六、组建通讯协议

定义发送缓存:

byte txbuf5;

填写数据:

txbuf0 = 0xFE;

txbuf1 = 0x01;

txbuf2 = temp >> 8;

txbuf3 = temp & 0xFF;

txbuf4 = 0xEF;

得到:

FE 01 00 19 EF


八、发送到单片机

调用串口发送:

uartSendbytes(txbuf,0,5);

发送结果:

FE 01 00 19 EF

单片机收到后解析即可。


九、实际项目中的典型应用

键盘控件通常用于:

温度设置

设定温度

转速设置

设定RPM

压力设置

设定压力

时间设置

运行时间

密码输入

管理员密码


十、开发经验总结

很多新手第一次使用三易串口屏时会认为:

输入框 = 键盘

实际上并不是。

在三易的人机交互设计中:

输入框

负责显示

键盘控件

负责输入

按钮

负责提交

三者配合才能形成完整输入流程。

理解这一点后,

无论是温度设定、密码登录还是参数配置页面,都可以快速实现。
