Binder（一）：一次方法调用，究竟怎样跨进程执行？

上一篇 JNI 文章把调用链停在了这里：

scss 复制代码

BinderProxy.transact()
        ↓
transactNative()
        ↓ JNI
android_os_BinderProxy_transact()
        ↓
BpBinder::transact()
        ↓
IPCThreadState::transact()
        ↓
ioctl(BINDER_WRITE_READ)
        ↓
Binder Driver

JNI 已经解释了 Java 怎样进入当前进程的 C++，却没有回答一个更关键的问题：

ioctl(BINDER_WRITE_READ) 之后，一次看起来普通的 calculator.add(1, 2)，为什么能在另一个进程的对象中执行？

把这次调用拆成两个执行片段，模型会清楚很多：

scss 复制代码

客户端调用线程不会"穿越"到服务端。

客户端业务 Proxy 把方法调用编码成事务；
Binder Driver 根据远端引用找到目标进程和 Binder node；
服务端进程中另一条 Binder 线程接收事务；
AIDL Stub 再把 transaction code 和 Parcel 还原成 add(1, 2)；
同步调用的结果通过 reply 事务返回，客户端原线程才继续执行。

Binder 建立的不是"线程穿越"，而是：

diff 复制代码

客户端线程等待
+
服务端 Binder 线程执行
+
reply 把两个执行片段重新接起来

源码口径沿用系列统一基线；驱动段落固定到 Android Common Kernel android16-6.12-2025-12_r1 的 commit 67fe3c9df146f5752b3cd5c69c8e0460221a8018。

一笔 `add()`，两段执行

最小同步接口

先用最小 add() 建立同步调用模型：

csharp 复制代码

interface ICalculator {
    int add(int a, int b);
}

完整协议见 BinderLab AIDL。实机证据使用同步方法 addWithRequestId(requestId, a, b, false)，其中 requestId 只用于关联跨进程日志，false 表示不注入 Handler 阻塞。

客户端看到的调用只有一行：

ini 复制代码

int result = calculator.add(1, 2);

但跨进程时，它至少涉及两个进程和两条 Linux 线程：

位置	进程	线程	当前任务
调用前	客户端进程	客户端调用线程	执行 `calculator.add()`
发送事务	客户端进程	仍是客户端调用线程	编码 Parcel，进入 JNI、libbinder 和驱动
处理事务	服务端进程	服务端 Binder 线程	解码事务并调用真正的 `add()`
等待 reply	客户端进程	原客户端调用线程	阻塞等待返回值
返回后	客户端进程	原客户端调用线程	读取结果并继续运行

没有一条线程从进程 A 变成进程 B 的线程。真正变化的是：

复制代码

执行权从客户端线程的一段调用栈
        ↓ 事务
交给服务端 Binder 线程的另一段调用栈
        ↓ reply
再恢复客户端原线程

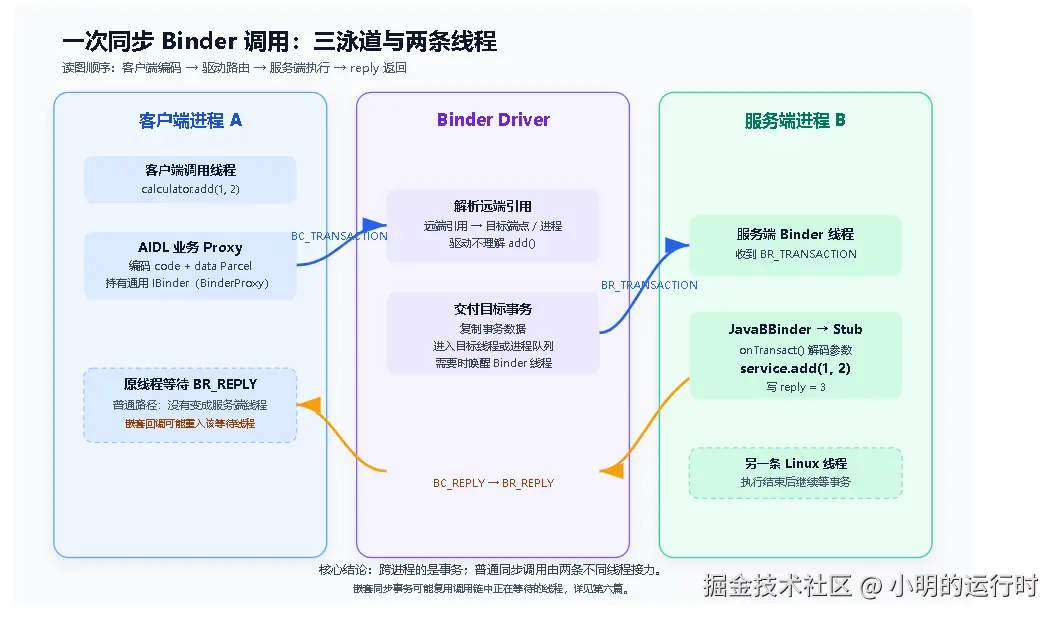

一张图看清跨进程边界

这张图只看三件事：

复制代码

横向：当前在哪个进程；
纵向：调用从 Java、Native 到 Kernel，再回到 Java；
虚线：客户端原线程正在等待，服务端另一条线程正在执行。

调用主链如下：

scss 复制代码

客户端业务代码
    ↓
AIDL 业务 Proxy.add()
    ↓
BinderProxy / libbinder
    ↓
Binder Driver
    ↓
服务端 Binder 线程 + AIDL Stub
    ↓
服务端 add(1, 2)
    ↓
reply 原路返回

同一笔调用会在 Java、Native、Kernel 和服务端入口之间不断转换表示形式。

业务 Proxy 把方法变成事务

AIDL 生成的业务 Proxy 会把本地方法调用翻译成 Binder 协议：

css 复制代码

add(a, b)
→ descriptor + transaction code + 参数 Parcel
→ mRemote.transact(...)
→ reply Parcel

业务 Proxy 理解 add()，Binder Driver 只处理事务和对象引用，不理解 add() 的业务语义。完整生成代码、写入顺序和异常协议见第二篇。

业务 Proxy 与 BinderProxy 各管一层

上面的 mRemote 声明为 IBinder。跨进程时，它通常是 BinderProxy：

scss 复制代码

ICalculator.Proxy
    负责类型化业务方法：add()
        │
        │ mRemote : IBinder
        ▼
BinderProxy
    负责通用传输入口：transact()

第二篇继续解释业务 Proxy、BinderProxy、asInterface() 与 asBinder() 的关系。

沿调用栈下到驱动

JNI 只负责进入当前进程的 native 层

transactNative() 注册到 android_os_BinderProxy_transact()。核心逻辑是：

ini 复制代码

Parcel* data = parcelForJavaObject(env, dataObj);
Parcel* reply = parcelForJavaObject(env, replyObj);
IBinder* target = getBPNativeData(env, obj)->mObject.get();

status_t err = target->transact(code, *data, reply, flags);

JNI 在这里完成的是：

复制代码

Java Parcel → Native Parcel 指针
Java BinderProxy → Native IBinder / BpBinder
Java 参数 → C++ transact 参数

JNI 本身没有把数据送到另一个进程。它只是让客户端原线程继续进入本进程的 Native Binder 实现。

远端代理对应的 native 对象是 BpBinder。BpBinder::transact() 最终把目标 handle、code、Parcel 和 flags 交给当前线程的 IPCThreadState：

css 复制代码

status = IPCThreadState::self()->transact(
        binderHandle(), code, data, reply, flags);

五维坐标没有歧义：

维度	`IPCThreadState::transact()` 所在位置
进程	客户端进程
线程	原客户端调用线程
层次	Native 用户态 libbinder
对象	当前线程的 Binder IPC 状态
数据	handle、code、Parcel、flags，即将变成 `BC_TRANSACTION`

`IPCThreadState` 组织并提交事务

IPCThreadState::transact() 先调用 writeTransactionData()，把事务写进线程级输出缓冲区：

diff 复制代码

BC_TRANSACTION
+
binder_transaction_data

随后 talkWithDriver() 组织 binder_write_read，通过：

scss 复制代码

ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr)

进入 Binder Driver。

这里需要精确区分三个边界：

scss 复制代码

BinderProxy.transactNative()
    Java → JNI / Native，未跨进程

ioctl(BINDER_WRITE_READ)
    用户态 → 内核态，仍是客户端原线程

服务端收到 BR_TRANSACTION
    服务端另一条 Binder 线程开始处理

"进入内核"和"到达另一个进程"不是同一瞬间。

Driver 负责路由、转换与排队

1. 解析目标

驱动根据当前进程持有的远端引用定位目标 Binder 端点和目标进程。handle、binder_ref、binder_node 的对象关系由第三篇完整解释。

2. 准备目标事务

驱动为目标进程准备事务数据；普通值与 Binder 引用、文件描述符等特殊对象的处理方式不同，具体转换留到第四篇。

3. 排队并唤醒

事务进入明确目标线程或目标进程的工作队列，并在需要时唤醒相应 Binder 线程。该线程随后从驱动读到 BR_TRANSACTION。

Android 16 对应驱动主路径从 binder_transaction() 展开，第四篇再逐段阅读。

驱动能看到目标引用、code、flags、buffer、对象偏移和发送方凭据，却看不懂：

csharp 复制代码

这是 ICalculator.add()；
a 和 b 是 Java int；
这两个数字在业务上代表什么。

一句话：

驱动负责"送到哪个端点"，AIDL Stub 负责"调用哪个方法"。

服务端把事务还原成 `add(1, 2)`

服务端 Binder 线程读到 BR_TRANSACTION 后，IPCThreadState::executeCommand() 建立接收侧 Parcel，找到本进程的 BBinder，再调用服务端 native Binder 端点。

Java 服务对应 JavaBBinder。它的 onTransact() 通过 JNI 回调 Java Binder.execTransact()：

scss 复制代码

env->CallBooleanMethod(
        mObject,
        gBinderOffsets.mExecTransact,
        code,
        reinterpret_cast<jlong>(&data),
        reinterpret_cast<jlong>(reply),
        flags);

Java 侧 Binder.execTransactInternal() 最终调用：

ini 复制代码

res = onTransact(code, data, reply, flags);

AIDL 生成的 Stub.onTransact() 才真正理解接口协议：

ini 复制代码

case TRANSACTION_add: {
    int a = data.readInt();
    int b = data.readInt();
    int result = this.add(a, b);
    reply.writeNoException();
    reply.writeInt(result);
    break;
}

到这里，事务又还原成了普通 Java 方法调用。但执行它的是服务端 Binder 线程，不是客户端线程，也通常不是服务端主线程。

reply 返回前，客户端原线程在等待

add() 没有 oneway，因此是一笔同步事务。

客户端 IPCThreadState::transact() 发送命令后进入 waitForResponse()。服务端执行 add()、写 reply，再通过 BC_REPLY 把结果交回驱动；客户端线程读到 BR_REPLY 后，才从 native 返回 Java Proxy：

scss 复制代码

客户端线程
    发送 BC_TRANSACTION
    ↓
    等待 BR_REPLY ─────────────────────────┐
                                          │
服务端 Binder 线程                        │
    收到 BR_TRANSACTION                   │
    执行 Stub.onTransact()                │
    执行 add()                            │
    发送 BC_REPLY ────────────────────────┘

客户端线程
    reply.readException()
    reply.readInt()
    从 calculator.add() 返回

官方 Binder 线程模型同样把同步事务定义为"调用线程等待，目标 Binder 线程执行，reply 返回后调用线程继续"，见 Binder threading。

这里描述的是普通同步路径。若服务端沿嵌套同步调用链再次调用回客户端进程，驱动可能复用这条正在等待的客户端线程执行回调，形成重入；第六篇再展开这个例外。

"返回"不是一个模糊时刻

四个容易混淆的完成里程碑

不能把下面四件事压成一句"Binder 调用成功了"：

里程碑	常用可观测方式	能证明什么	不能证明什么
客户端完成 Parcel 编码	AIDL Proxy 内最后一次 `_data.write*()` 之后、`mRemote.transact()` 之前的断点或埋点	请求已在用户态准备好	驱动尚未必接收
驱动接收事务	Perfetto Binder flow、驱动 tracepoint / 内核证据	传输路径已进入内核	普通 App 日志本身看不到这一瞬间，服务端也尚未必开始执行
服务端业务方法返回	Stub 中业务方法调用返回后的断点/埋点，或业务方法 slice 结束	业务实现已把控制权交回 `Stub.onTransact()`	Stub 仍可能写 `writeNoException()` / 返回值并发送 reply；不能证明整个 Binder 入口已退出或客户端已恢复
客户端收到 reply	Proxy 返回日志 / 调用栈恢复	同步事务闭环	服务内部后续工作未必完成

业务层"调用前 / 调用后"埋点包住的是整笔同步事务：后一个点已经越过 reply，不能拿来标记 Parcel 刚编码完成。普通调用栈只能说明当前走到了哪个 Proxy / transact() 路径，也不能单独给出"最后一次 write*() 已完成"的精确时刻。要观察这个里程碑，断点或埋点必须落在生成 Proxy 的上述窄窗口。

需要注意：Binder 方法返回不一定代表服务内部异步工作已经完成。 post 后立即返回与同步等待两种模式由第六篇解释。

真机证据：两个进程、两端入口线程

BinderLab 的实机证据来自 Android 16 / API 36；PID、TID 和耗时只属于对应运行。

客户端调用前打印：

less 复制代码

Log.i(TAG, "client"
        + " pid=" + Process.myPid()
        + " tid=" + Process.myTid()
        + " thread=" + Thread.currentThread().getName()
        + " remoteClass=" + calculator.getClass().getName());

int requestId = 1001;
int result = calculator.addWithRequestId(requestId, 1, 2, false);

服务端示例只保留 Binder 入口日志与返回值；完整实现还包含第九篇使用的 Handler 对照实验：

arduino 复制代码

@Override
public int addWithRequestId(
        int requestId,
        int a,
        int b,
        boolean injectHandlerBlocker) {
    Log.i(TAG, "server"
            + " requestId=" + requestId
            + " pid=" + Process.myPid()
            + " tid=" + Process.myTid()
            + " thread=" + Thread.currentThread().getName()
            + " callingUid=" + Binder.getCallingUid());
    return a + b;
}

判断远端 Binder 的核心证据是：

javascript 复制代码

客户端 PID != 服务端 PID
客户端拿到的是业务 Proxy，而不是本地 Stub 实现
服务方法确实在另一进程执行

客户端 TID 与服务端执行 TID 不同，可用来观察执行线程发生了变化，但不是额外的跨进程证明：PID 已经不同，而且 Linux 中不同线程本来就有各自唯一的 TID。

如果 PID 相同，后面的"Binder 线程执行"结论就不能从这组实验推出。第二篇会专门比较同进程和跨进程路径。

API 36 基线日志记录了同一 requestId 下不同的客户端/服务端 PID，客户端对象为 ICalculator$Stub$Proxy，底层 IBinder 为 android.os.BinderProxy，服务入口运行在远端 Binder 线程。这足以确认同步调用跨越了进程和线程边界；仅凭 PID/TID 仍不能定位驱动内部阶段，也不能证明服务内部异步工作已经完成。

真实 baseline 在服务端 Binder 入口后还会 post() 到 CalculatorWorker，并由 Binder 线程等待结果，因此完整实验链包含第三条 Handler 线程。这里的"两端入口线程"只描述 Binder 跨进程边界，不是说整个方法从头到尾只有两条线程。

错误模型：原线程被"切"到服务端

错误说法：

scss 复制代码

客户端线程经过 Binder Driver，切换到服务端继续执行 add()。

这个模型会导致三个误判：

复制代码

误以为服务端 ThreadLocal 与客户端连续；
误以为服务端锁和客户端锁属于同一线程上下文；
误以为客户端 ANR 时只需要看客户端线程。

准确模型是：

复制代码

客户端线程发请求并等待；
服务端另一条 Binder 线程处理；
两边通过事务和 reply 建立同步关系。

排障时必须同时找：

css 复制代码

谁在等待 reply；
谁在服务端执行；
服务端是否又等待 Handler、锁、I/O 或下一笔 Binder。

把整条调用链压缩成八步

现在可以给出不模糊的完整答案：

markdown 复制代码

1. AIDL 业务 Proxy 把 add(1, 2) 编码成 transaction code 和 data Parcel；
2. BinderProxy 通过 JNI 找到 Native BpBinder；
3. IPCThreadState 把事务组织成 BC_TRANSACTION，并通过 ioctl 进入驱动；
4. 驱动根据远端引用找到目标 node 和进程，准备目标 buffer，排队并唤醒线程；
5. 服务端 Binder 线程收到 BR_TRANSACTION；
6. JavaBBinder 和 Binder.execTransactInternal 把事务送到 Stub.onTransact()；
7. Stub 解码参数并调用服务端 add()；
8. 同步 reply 沿事务链返回，客户端原线程读取结果后继续。

这八步解释了"调用怎样过去又回来"，但暂时把 AIDL 生成代码当成了一个协议盒子。下一篇会拆开这个盒子：业务 Proxy 为什么知道 transaction code，Stub 又怎样按同一份约定读回参数和异常。
