第9篇：Android驱动踩坑实录：DSI RX FIFO前置脏0、数据错位复盘

一、前言：驱动调试最恶心的「玄学问题」

做Android驱动开发，最让人崩溃的不是代码编译报错、参数传错这类显性问题，而是硬件隐性副作用导致的玄学BUG 。

这类BUG有典型特征：

• 代码逻辑完全合规、无语法错误、无越界逻辑
• 时序、缓存、指针反复自查，找不到任何软件漏洞
• 现象随机复现，固定场景必现，调试耗时极长
• 芯片手册标注「只读寄存器」，却暗藏致命硬件副作用

最近在做AP和DDIC之间桥接芯片的命令转发功能。在调试过程中出现了很狗血的问题,借此机会总结复盘。

本次复盘的MIPI DSI RX FIFO 数据异常问题 ：开发初期一直怀疑环形缓冲区（RingBuf）逻辑缺陷，迭代多版软件优化方案，最终排查发现：所有问题根源和软件缓存无关，仅仅是因为多读了一个只读状态寄存器 。

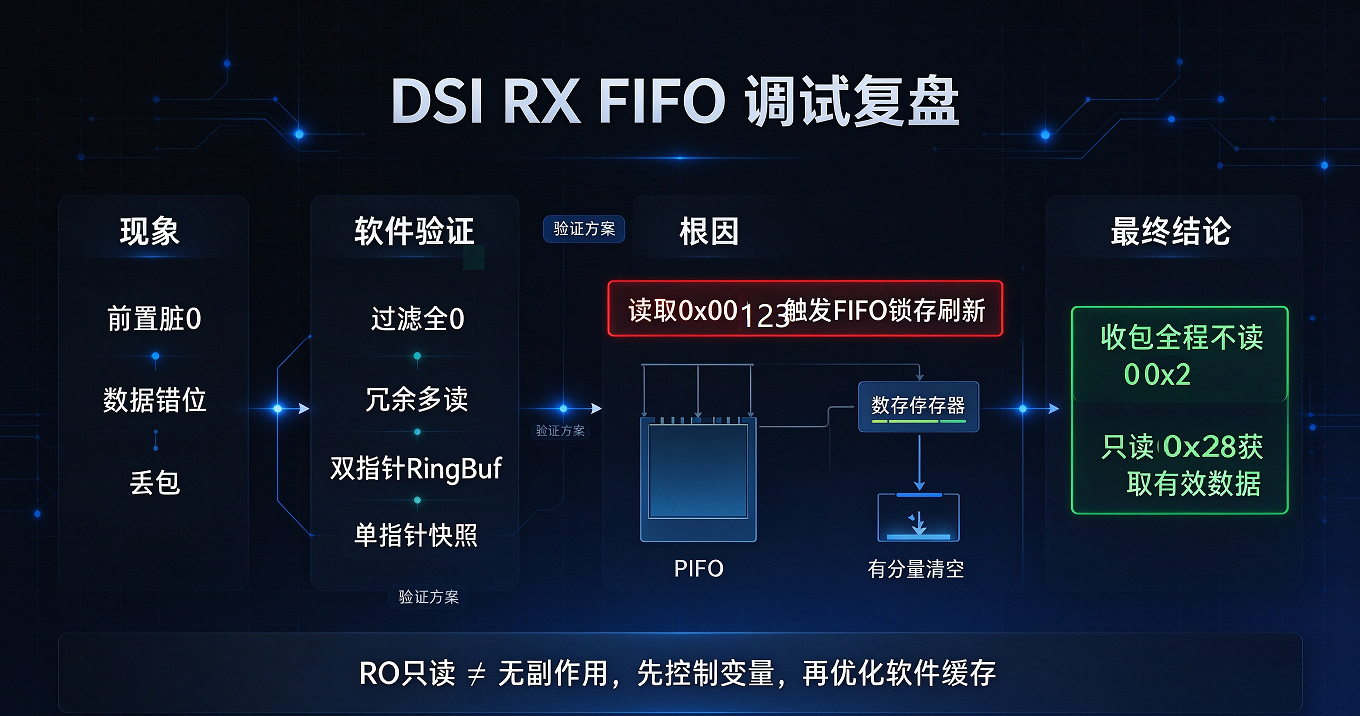

本文将完整复盘现象 > 排查 > 多版软件迭代试错 > 根因定位 > 最终根治方案 ，附带通用调试方法论，可直接作为驱动FIFO调试案例。

二、问题现象：固定前置脏0，数据永久错位

2.1 业务场景

调试MIPI DSI RX数据接收，硬件控制器自带FIFO，软件通过寄存器读取FIFO数据包，上层按需读取指定长度有效Payload。

硬件寄存器分工（芯片手册标准标注）：

• 0x 4 5 6 （数据寄存器） ：只读，每次读取返回4字节FIFO数据，消耗FIFO节点，是标准FIFO数据出口
• 0x 1 2 3 （状态寄存器） ：只读，低15bit表示FIFO剩余有效数据长度，用于软件判断FIFO是否为空、是否可读

2.2 必现异常现象

在收包流程中循环读取0x 1 2 3 状态寄存器 时，出现固定异常：

1. 上层需要读取4字节有效Payload：前2次读取FIFO全为0x00000000，第3次才能读到真实有效数据
2. 上层需要读取8字节数据：前2组4字节包含无效脏0和历史残留数据，目标有效低位数据丢失
3. 上层需要读取12字节长包：数据分段错乱、高低位偏移、有效数据后置，业务解析完全失败

核心诡异现象：

只要注释掉所有 0x 1 23 读取操作，只读取 0x 4 56 数据寄存器，所有脏0、错位、丢包问题全部消失，一次读取即可拿到完整正确数据。

三、初始排查方向：怀疑软件逻辑

问题初期，完全被芯片手册误导，默认认定：只读寄存器无任何副作用，问题100%出在软件层 。

因此先后针对FIFO读取逻辑、数据缓存逻辑、字节对齐逻辑、环形缓冲区逻辑做了多轮完整迭代优化，全部为调试验证方案 （仅用于定位问题，非最终上线方案）。

3.1 试错方案一：过滤全0无效数据（失败）

核心思路

既然前置读出的都是0，直接在软件层过滤：读到4字节全0数据，不写入缓存、不交付上层，仅保留非0有效数据。

核心代码片段

ret =` `dsi_hw_rx_fetch_4byte(&u32data);`
`if` `(ret)`
    `return ret;`

`// 过滤全0脏数据`
`if` `(u32data` `==` `0)` `{`
    `continue;`
`}`

`// 有效数据写入缓存`
`temp[0]` `=` `(u32data` `>>` `0)` `&` `0xFF;`
`temp[1]` `=` `(u32data` `>>` `8)` `&` `0xFF;`
`temp[2]` `=` `(u32data` `>>` `16)` `&` `0xFF;`
`temp[3]` `=` `(u32data` `>>` `24)` `&` `0xFF;`
`dsi_rx_rb_write_4byte(&g_rx_ringbuf, temp,` `sizeof(u32));`
`

方案缺陷

业务Payload数据包允许存在合法全0字节段 ，该方案会误丢正常业务数据，导致合法包解析失败，完全无法上线。

3.2 试错方案二：冗余多读、丢弃前置脏数据

核心思路

观测到固定前置8字节无效脏数据，采用「冗余多读、截断丢弃」方案：上层需要N字节，底层实际读取N+8字节，丢弃前8字节脏数据，返回后端有效数据。

方案缺陷

• 硬编码固定偏移值，属于玄学适配，无通用性
• 无法适配可变长度数据包、动态脏数据场景
• 仅能临时规避表象，未解决硬件根源问题

3.3 试错方案三：标准双指针环形缓冲区

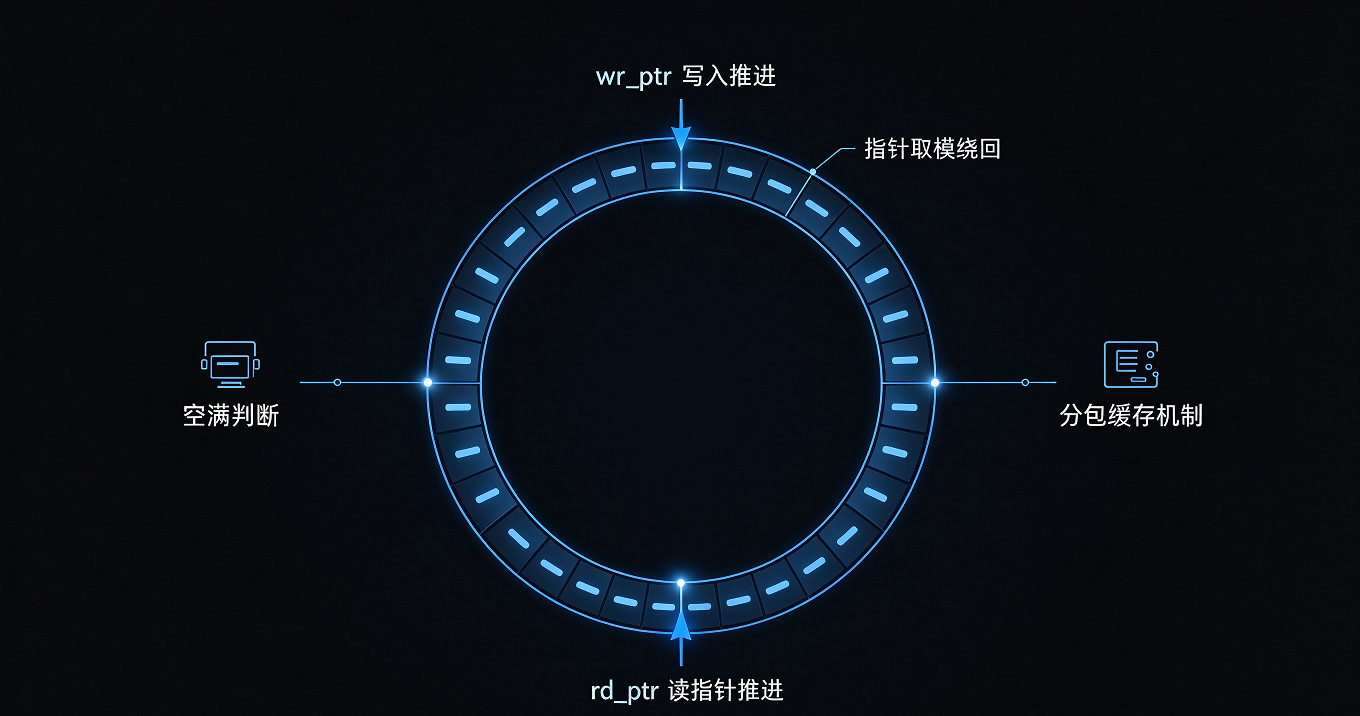

为了解决数据残留、分包粘包问题，接入标准双指针RingBuf 架构，也是最初的核心业务缓存方案，标准环形缓冲区原理如下：

RingBuf结构体定义

#define DSI_RX_RINGBUFF_SIZE      4096`
`struct` `dsi_rx_ringbuf` `{`
`    u8     buf[DSI_RX_RINGBUFF_SIZE];`
    `size_t      wr_ptr;`    `// 下一个写入位置`
    `size_t      rd_ptr;`    `// 下一个读取位置`
`    bool        overflow;`
`};`

`static` `struct` `dsi_rx_ringbuf g_rx_ringbuff;

核心工具函数

// 获取有效数据长度`
`static` `size_t` `dsi_rx_ringbuff_avail(struct` `g_rx_ringbuff` `*rb)`
`{`
    `if` `(rb->wr_ptr >= rb->rd_ptr)`
        `return rb->wr_ptr - rb->rd_ptr;`
    `else`
        `return` `(DSI_RX_RINGBUFF_SIZE` `- rb->rd_ptr)` `+ rb->wr_ptr;`
`}`

`// 写入数据到环形缓冲区`
`static` `int` `dsi_rx_rb_write_4btte(struct` `dsi_rx_ringbuf` `*rb,` `uint8_t` `*data,` `size_t len)`
`{`
    `size_t i;`
    `for` `(i =` `0; i < len; i++)` `{`
`        rb->buf[rb->wr_ptr]` `= data[i];`
`        rb->wr_ptr =` `(rb->wr_ptr +` `1)` `% DSI_RX_RB_SIZE;`
    `}`
    `return len;`
`}`

`// 从环形缓冲区读取数据`
`static` `int` `dsi_rx_rb_read(struct` `dsi_rx_ringbuf` `*rb,` `uint8_t` `*out,` `size_t req_len)`
`{`
    `size_t i, read_cnt =` `0;`

    `if` `(dsi_rx_rb_avail(rb)` `< req_len)` `{`
        `return` `-ENODATA;`
    `}`

    `for` `(i =` `0; i < req_len; i++)` `{`
`        out[read_cnt++]` `= rb->buf[rb->rd_ptr];`
`        rb->rd_ptr =` `(rb->rd_ptr +` `1)` `% DSI_RX_RB_SIZE;`
    `}`
    `return read_cnt;`
`}`

`// 重置缓冲区`
`static` `void` `dsi_rx_rb_reset(struct` `dsi_rx_ringbuf` `*rb)`
`{`
`    rb->wr_ptr =` `0;`
`    rb->rd_ptr =` `0;`
`    rb->overflow = false;`
`}`
`

方案致命问题

该方案逻辑完全标准、无任何BUG，但只要收包流程中读取0x 1 23 状态寄存器 ，硬件依旧会产生前置脏0数据。环形缓冲区只能缓存数据，无法修复硬件预取刷新导致的原始数据污染问题，问题依旧存在。

3.4 试错方案四：单指针RingBuf（废弃rd指针）

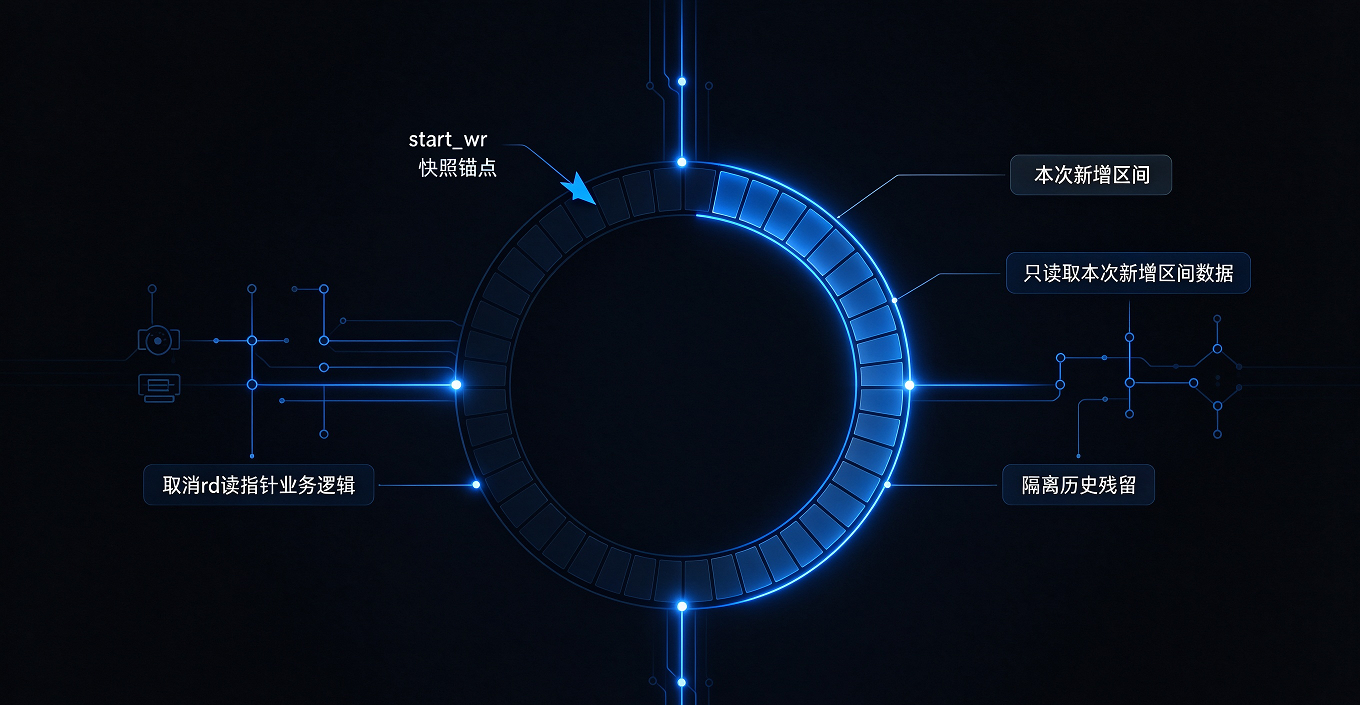

为了精准定位「脏数据是历史残留，还是本次新增」，针对性改造RingBuf，废弃读指针rd，仅保留写指针wr ，作为问题定位的验证手段，改造后原理如下：

改造核心逻辑

• 收包开始前，快照当前写指针位置 start_wr = g_rx_rb.wr
• 循环读取硬件FIFO，数据持续向后写入缓冲区
• 收包完成后，从快照起始位置读取本次全新数据，规避历史残留

核心改造代码

// 计算本次新增数据长度（适配环形绕回）`
`static` `size_t` `ring_calc_new_bytes(struct` `dsi_rx_ringbuf` `*rb,` `size_t start_wr)`
`{`
    `if` `(rb->wr_ptr >= start_wr)`
        `return rb->wr_ptr - start_wr;`
    `else`
        `return` `(DSI_RX_RINGBUFF_SIZE` `- start_wr)` `+ rb->wr_ptr;`
`}`

`// 指定位置读取数据（不依赖rd指针）`
`static` `int` `dsi_rx_rb_read_from_pos(struct` `dsi_rx_ringbuf` `*rb,` `size_t pos,` `uint8_t` `*out,` `size_t len)`
`{`
    `size_t copy_sz, remain = DSI_RX_RINGBUFF_SIZE` `- pos;`

    `if` `(len <= remain)` `{`
        `memcpy(out,` `&rb->buf[pos], len);`
    `}` `else` `{`
`        copy_sz = remain;`
        `memcpy(out,` `&rb->buf[pos], copy_sz);`
        `memcpy(out + copy_sz, rb->buf, len - copy_sz);`
    `}`
    `return` `0;`
`}`
`

方案定位价值

通过该方案彻底排除了软件缓存残留、指针逻辑错乱 的问题，精准锁定：脏数据问题100%来自硬件层，和软件缓冲逻辑无关 。

四、核心根因定位：寄存器隐藏读副作用

4.1 硬件FIFO工作正常流程

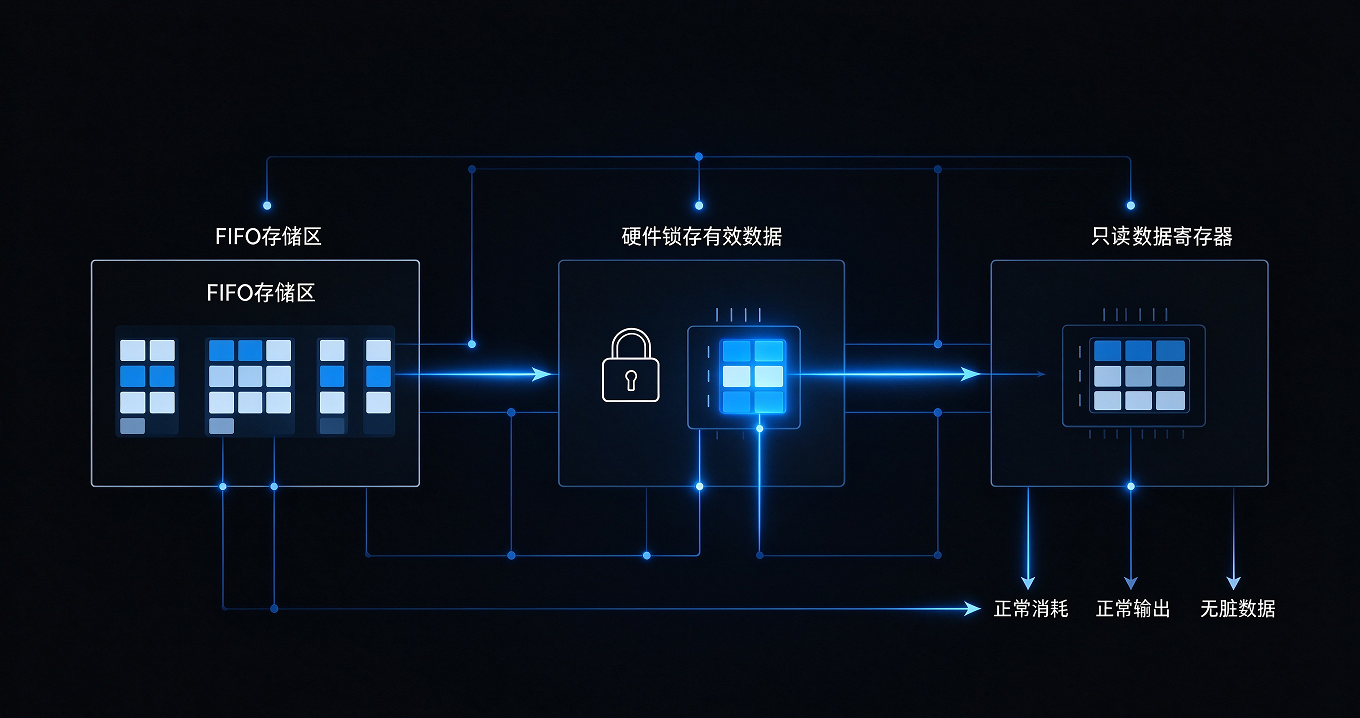

为方便理解，绘制极简硬件工作原理图：

【硬件FIFO存储区】→【锁存寄存器（缓存最新有效数据）】→ 读0x456 → 软件读取正确数据

正常机制：硬件收到数据后，自动锁存到输出寄存器，等待软件读取。每次读取0x456，消耗当前锁存数据，硬件自动加载下一组数据，无脏数据、无错位。

正常机制：硬件收到数据后，自动锁存到输出寄存器，等待软件读取。每次读取0x123，消耗当前锁存数据，硬件自动加载下一组数据，无脏数据、无错位。

4.2 异常工作流程（读取0x 1 2 3 触发BUG）

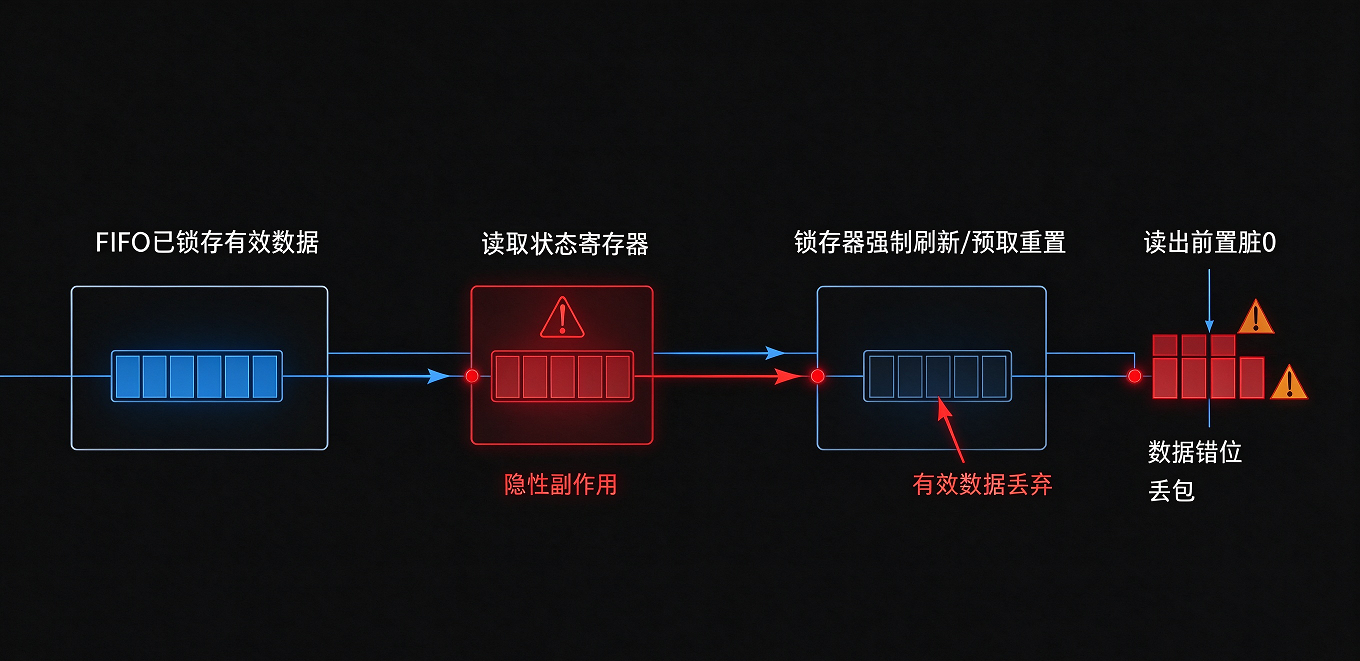

读取0x123状态寄存器后，硬件触发隐性副作用，数据流彻底异常，原理如下图：

【硬件FIFO存储区】→【锁存有效数据】`
`          ↓ 读0x123（隐藏副作用）`
`【锁存器强制刷新、预取重置】→ 有效数据被清空`
`          ↓`
`【输出空数据0x00000000】→ 软件读到前置脏0

4.3 根因总结

0x 1 2 3 状态寄存器并非纯只读寄存器，存在硬件读副作用 ：

• 芯片手册仅标注RO（只读），未标注隐藏刷新机制
• 每次读取该寄存器，会强制刷新FIFO输出锁存器、重置预取指针
• 已经锁存完成、等待读取的有效数据被直接清空丢弃
• 刷新后FIFO输出为空，软件读取0x456只会得到无效0，等待多次预取后才能拿到新数据

五、最终方案

经过多轮试错验证，所有软件优化方案均为治标不治本，唯一根治方案：收包全程禁止读取 0x 1 23 状态寄存器 。

5.1 最终方案

• 收包初始化、循环读取阶段，完全不访问 0x 1 23
• 仅通过数据包头部自带长度字段 判断包长，替代状态寄存器长度读取
• 全程只操作 0x456 数据寄存器读取FIFO数据
• 环形缓冲区根据业务需求自由选用，不用于规避硬件BUG

5.3 最终效果

彻底消除前置脏0、数据错位、丢包问题，每次读取均可一次性获取完整、正确的Payload数据，无任何冗余读取、无数据污染。

六、调试总结

6.1 绝对不要迷信芯片手册

所有FIFO、DMA、中断类寄存器，标注只读 ≠ 无副作用 。读寄存器可能触发：锁存刷新、指针重置、中断清除、数据预取，这类隐性BUG手册几乎不会标注。

6.2 严格区分「验证代码」和「上线代码」

调试过程中写的过滤逻辑、冗余读取、单指针缓存逻辑，都是问题定位工具 ，不是业务方案。很多开发者容易把临时调试代码固化到上线版本，导致架构冗余、隐患残留。

6.3 玄学BUG排查优先级

FIFO数据异常排查优先级：寄存器隐性副作用 > 硬件时序问题 > 软件缓存逻辑 > 代码语法BUG

先通过控制变量法 屏蔽硬件干扰，再优化软件逻辑，不要本末倒置。

6.4 内核编码规范避坑

• 禁止魔法数字：用 sizeof(u32) 替代硬编码4字节
• 字节对齐使用内核标准宏 DIV_ROUND_UP，杜绝手写对齐公式
• FIFO收包禁止循环读取状态寄存器，仅初始化读取一次或不读取

七、适用场景

本文排查思路、解决方案适用于所有带硬件FIFO的外设驱动：MIPI DSI、SPI、I2S、UART、CAN等，可解决前置脏数据、随机丢包、数据错位、玄学数据异常 问题。
