随着 AI服务器、高性能计算、数据中心和高速存储的发展，PCI Express（PCIe）接口正在向更高带宽演进。从 PCIe 5.0 的 32 GT/s 到 PCIe 6.0 的 64 GT/s，链路速率翻倍，同时信号编码也从 NRZ 转向 PAM4，带来了更严苛的信号完整性挑战：
-
更小的眼图裕量（Eye Margin）
-
更高的抖动敏感度
-
更复杂的均衡（Equalization）过程
-
更严格的误码率（BER）要求
因此，在PCIe一致性验证过程中，不同测试阶段需要不同类型的测试设备：
-
BERT（误码率测试仪）负责模拟极限信号环境，验证Rx接收能力
-
实时示波器负责捕获Tx输出波形，分析信号质量
-
自动化测试软件负责完成PCI-SIG一致性测试流程
以 PCIe 5.0/6.0测试为例，Keysight M8040A BERT与UXR系列示波器组合，是典型的高速PCIe接收端验证方案。
一、BERT（误码率测试仪）
主要负责：Rx （接收端）压力测试、抖动容限测试、Link Equalization（链路均衡）测试。
推荐仪器：是德科技M8040A、Anritsu MP1900A

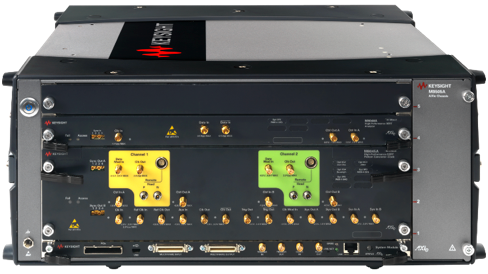

1）M8040A：PCIe 5.0/6.0 接收端测试核心平台
M8040A 是是德科技推出的一款高性能误码率测试仪（BERT），能够生成符合 PCIe 标准要求的高速测试码型，并精确施加各种压力信号，对被测设备（DUT）接收端进行全面验证。
不同于示波器主要用于分析信号波形，M8040A 更关注通信结果本身------通过统计误码率（BER），直接评估接收端在复杂信道环境下的数据恢复能力，为产品一致性认证提供可靠依据。
配合 Keysight 自动化一致性测试软件，M8040A 可实现从链路训练到误码率分析的全流程自动测试，大幅降低人工调试工作量，提高测试效率。

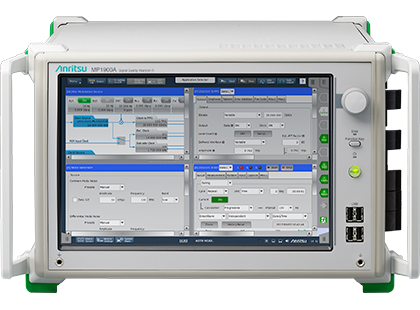

2）Anritsu MP1900A ------ PCIe Rx / Tx LEQ测试平台
MP1900A系列是一款8插槽模块化高性能BERT，支持NRZ和PAM4以及PCI Express/USB等总线接口的高速网络接口的一体化物理层测量。
MP1900A定位和M8040A类似，也是高速BERT平台。MP1900A可以验证：Rx测试、Tx Link Equalization测试、 Link Training验证。
二、实时示波器（Oscilloscope）
主要负责：Tx 发射端信号质量分析、眼图、抖动、预加重、均衡效果验证。
推荐仪器：Tektronix DPS75004SX-50GHz、DPS75904SX-59GHz
高带宽PCIe信号调试平台，应用于Tx Compliance、SI Debug、高速信号分析
主要测试：Tx眼图、抖动、上升时间、电压摆幅、通道影响。对于PCIe 6.0 PAM4信号，更高带宽示波器能够提供更精准的边沿捕获和噪声分析。
推荐仪器：是德科技UXR系列示波器：UXR0504B（50 GHz）、UXR0594B（59 GHz）
PCIe Tx信号质量分析核心，PCIe Tx Compliance Test、Rx Debug辅助分析
主要测试：Tx Eye Mask、Random Jitter、Deterministic Jitter、Total Jitter、BER bathtub curve。
Keysight方案中：M8040A + UXR系列是PCIe 5.0/6.0 Rx测试的重要组合。
总的来讲，PCIe高速测试不是单一仪器可以完成的任务：
- M8040A / MP1900A → 解决Rx接收能力验证
- UXR0504B / UXR0594B → 解决Tx信号完整性分析
- DPS75004SX / DPS75904SX → 提供高带宽波形捕获和Debug能力
随着PCIe 6.0、PCIe 7.0以及CXL等高速互连技术的发展，选择合适的测试平台，将直接影响产品验证周期和上市速度。
对于需要进行高速数字接口验证的企业，灵活获取专业测试设备，是提升研发效率的重要方式。
