基于 ROS2 bag 的多激光雷达外参标定（无标定板方案）

一套不依赖标定板的多激光雷达外参标定实践：从 ROS2 bag 里抽同步原始点云，靠现场物体 + 吊具锚定配准，把 L4 配到 L1、再做雷达-吊具标定与评价。侧重"为什么这么做"和"踩了什么坑"，整理自用。

导读

全文按 背景 → 数据 → 原理 → 单对 → 全方案 → 吊具 → 评价 → 实操复现 → 进阶理论 → 总结 展开，附Python快速验证脚本，有 ROS2 bag 即可复现。

入门主线：§0 背景 → §1 抽数据 → §2 配准原理 → §3 L4→L1 单对 → §4 生产级方案 → §5 雷达↔吊具 → §6 评价
实操复现：§7 代码与操作指南（含 4 路全流程 + 全部源码）

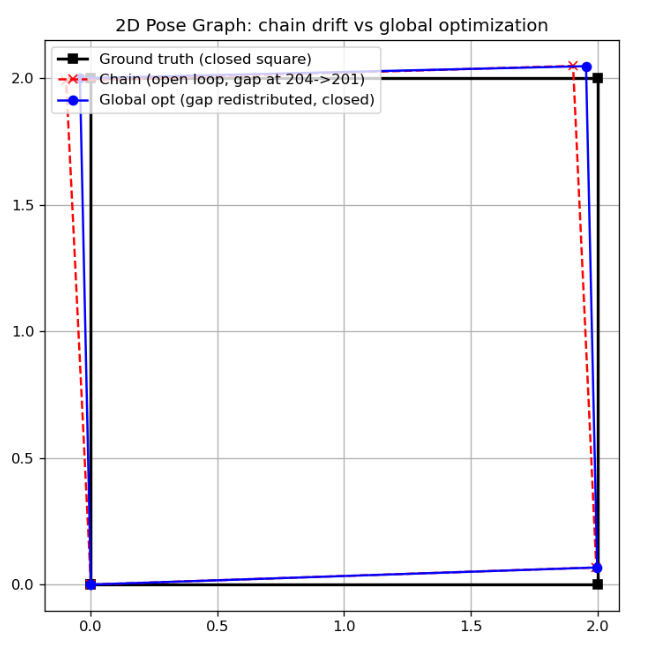

进阶理论：§8 误差累计与全局优化（位姿图 / SLAM / 求解器）
收尾参考：§9 踩坑 / §10 takeaway / §11 学习资源 / §12 本方案 vs 标定板

快速通道：只想跑通 → §1 → §7.2；想懂原理 → §2 → §3 → §8；犹豫要不要标定板 → §12。

0. 背景：标什么，为什么难

车上装了多路激光雷达（L1/L2/L3/L4），每路都在自己的局部坐标系里看世界。要让它们的数据能融合，必须求出每路雷达相对某个参考系的旋转 + 平移（外参）。

难就难在：

点不对应 ：两路雷达扫的是同一片场景的不同采样点，不是同一批点；
对称歧义：场景在 180° 旋转下可能长得差不多，配准会锁进镜像解；
加工公差：吊具和机构是两个实物，装出来总有角度偏差。

这三件事贯穿全文。

本方案的选择 ：不依赖标定板 ，改用"现场物体 + 吊具锚定"来配准------省去现场布板/测量的成本，代价是精度受场景制约（远场稀疏、对称歧义），难以合理评价效果。和标定板的正面对比与选型见 §12；上面三大难点（点不对应 / 对称 / 公差）也正是无标定板方案要逐一应付的。

1. 第一步：从 ROS2 bag 提取同步原始点云

1.1 数据在哪、是什么

ROS2 的 bag 是 mcap 格式，里面是一串 sensor_msgs/PointCloud2 消息。每条消息有时间戳、主题（哪路雷达）和一坨 CDR 序列化的点云字节。我们的数据源是 m0.mcap（约 898MB）。

1.2 为什么要"同步"

4 路雷达各拍各的（没有同步触发）。标定要把它们对齐，就必须挑几乎同一瞬间的 4 帧------否则物体一动就对不上了。

1.3 两遍法（关键设计）

直接"边读边配"不行，因为要找"最紧同步窗"得先知道所有时间戳。所以扫两遍：

Pass 1（轻装快跑） ：从头到尾走一遍 bag，只记录每条消息的时间戳 （点云数据用 _ 扔掉不读）。然后以 L1 为锚，从其他 3 路各挑时间最近的一帧组成"四元组"，比谁的 4 个时刻挤得最紧 → 选出最紧同步窗。
Pass 2（重装上阵）：重开 bag，只抽时间戳正好吻合的那 4 帧，把点云数据真正读出来存盘。

为什么读两遍：第一遍只看"几点几分拍的"（便宜），第二遍只解码需要的那 4 帧（贵但少）。

1.4 代码与产物

脚本 extract_synced.py（自包含，只依赖 rosbag2 + open3d）：

python 复制代码

# Pass 1: 扫时间戳找最紧同步窗
for t in ts['L1']:                       # 以 L1 每帧为锚
    for L in ['L2','L3','L4']:
        pick[L] = ts[L][argmin(|ts[L]-t|)]  # 各路找时间最近帧
    span = max(pick) - min(pick)             # 4 帧时间跨度
    if span < best: best = (span, pick)      # 留最紧的

# Pass 2: 抽那 4 帧原始 xyz 存盘
got[L] = decode_xyz(deserialize_message(data, PointCloud2))
save_raw(got[L], L)                          # → raw_L1~L4.ply

产物：raw_L1.ply、raw_L2.ply、raw_L3.ply、raw_L4.ply（各自局部系、原始 xyz、不降采样）。

重要设计 ：extract 存的是原始 xyz，不降采样。降采样是算法参数（会调），原始云是数据快照（抽一次贵，要读 898MB）。分开后，调 VOXEL 永远不用重抽 bag。
📎 完整代码：extract_synced.py（点击展开）------ mcap 两遍法抽同步原始点云

python 复制代码

"""
extract_synced.py --- 从 mcap 抽"时间最紧同步"的 4 路原始点云。

只做一件事:扫两遍 bag(Pass1 取所有时间戳找最紧同步窗,Pass2 抽那 4 帧),
把 L1~L4 的【原始 xyz】(只去 NaN/零点,不降采样)各存成一个 PLY。
降采样/法向量留给 pairwise_register.py 做 ------ 这样以后调 VOXEL 不用重抽 898MB 的 bag。

用法:  python3 extract_synced.py
输出:  raw_L1.ply raw_L2.ply raw_L3.ply raw_L4.ply (本脚本同目录)
"""
import os
import numpy as np
import open3d as o3d
import rosbag2_py
from rclpy.serialization import deserialize_message
from sensor_msgs.msg import PointCloud2, PointField

D = os.path.dirname(os.path.abspath(__file__))
MCAP = '/root/code/my_test/data/m0.mcap'
TOPICS = {f'/lidar_points_{L}': L for L in ['L1', 'L2', 'L3', 'L4']}
LIDARS = ['L1', 'L2', 'L3', 'L4']
DT = {PointField.INT8: 'i1', PointField.UINT8: 'u1', PointField.INT16: 'i2', PointField.UINT16: 'u2',
      PointField.INT32: 'i4', PointField.UINT32: 'u4', PointField.FLOAT32: 'f4', PointField.FLOAT64: 'f8'}


def open_reader():
    r = rosbag2_py.SequentialReader()
    r.open(rosbag2_py.StorageOptions(uri=MCAP, storage_id='mcap'), rosbag2_py.ConverterOptions('cdr', 'cdr'))
    r.set_filter(rosbag2_py.StorageFilter(topics=list(TOPICS)))
    return r


def decode_xyz(msg):
    """PointCloud2 → 原始 xyz(去 NaN / 全零点)"""
    fs = sorted(msg.fields, key=lambda f: f.offset)
    dt = np.dtype({'names': [f.name for f in fs], 'formats': [DT[f.datatype] for f in fs],
                   'offsets': [f.offset for f in fs], 'itemsize': msg.point_step})
    arr = np.frombuffer(bytes(msg.data), dtype=dt)
    xyz = np.stack([arr['x'], arr['y'], arr['z']], axis=1).astype(np.float64)
    valid = np.isfinite(xyz).all(axis=1) & (~np.all(xyz == 0, axis=1))
    return xyz[valid]


def save_raw(xyz, L):
    p = o3d.geometry.PointCloud()
    p.points = o3d.utility.Vector3dVector(xyz)
    out = os.path.join(D, f'raw_{L}.ply')
    o3d.io.write_point_cloud(out, p)
    print(f'    {L}: {len(xyz)} 点 -> {os.path.basename(out)}')


def main():
    # ---- Pass 1: 扫所有时间戳,找最紧同步窗(以 L1 为锚) ----
    print('Pass 1: 扫描时间戳...')
    r = open_reader(); ts = {L: [] for L in LIDARS}
    while r.has_next():
        topic, _, t = r.read_next(); ts[TOPICS[topic]].append(t)
    ts = {L: np.array(ts[L]) for L in LIDARS}
    print('  ' + ' '.join(f'{L}={len(ts[L])}帧' for L in LIDARS))
    best = None
    for t in ts['L1']:
        pick = {'L1': t}
        for L in ['L2', 'L3', 'L4']:
            if len(ts[L]): pick[L] = ts[L][int(np.argmin(np.abs(ts[L] - t)))]
        span = max(pick.values()) - min(pick.values())
        if best is None or span < best[0]: best = (span, pick)
    span, pick = best
    print(f'  最紧同步窗: {span/1e6:.1f} ms')

    # ---- Pass 2: 抽那 4 帧的原始 xyz,存盘 ----
    print('Pass 2: 抽取 4 帧原始点云...')
    r = open_reader(); want = pick; got = {}
    while r.has_next() and len(got) < 4:
        topic, data, t = r.read_next(); L = TOPICS[topic]
        if L not in got and t == want[L]:
            got[L] = decode_xyz(deserialize_message(data, PointCloud2))
            save_raw(got[L], L)
    print(f'\n完成: 4 个原始点云已存到 {D}/raw_{{L1..L4}}.ply')


if __name__ == '__main__':
    main()

2. 点云配准的本质：配的是"面"不是"点"

在讲具体配准前，先想清楚一个根本问题：两路雷达扫的根本不是同一批点。雷达 A 打在墙上 P 点，雷达 B 打在同一面墙的 Q 点，P≠Q。那凭什么能配？

2.1 配的是表面，不是具体那个点

A 的 P 和 B 的 Q 虽是不同点，但都在同一面墙 上。只要把 A 的墙挪到和 B 的墙重合，整团云就对齐了------点不必相同，所在的面相同就够。

2.2 ICP 的"最近邻"把戏

ICP 不假设 P 配 P。它给每个 src 点找 tgt 里最近的点当临时搭档，最小化这些搭档距离。因为两云都在同一面上，最近邻大概率落在同面附近，拉一拉就把 src 贴到 tgt 的面上。单点配对是错的，但成千上万个点统计起来，"最小化最近邻距离 ≈ 把面贴上去"。如果只是单纯的一个平面也容易陷入局部最优解，一般都需要有多个面做ICP匹配。

2.3 点到面 vs 点对点

点对点："贴到那个具体点"------对"不同采样"很别扭；
点到面："蹭到那面墙就行"，允许沿墙滑------恰好是"不同点、同一面"的正确做法。所以高精度配准都用点到面（需要法向量）。

2.4 多尺度（粗到精金字塔）

从粗 voxel + 大阈值（找回大间隙，比如 4m 平移）到精 voxel + 小阈值（精修到厘米）。像调焦：先粗调大旋钮到大致清晰，再微调小旋钮到最锐利。

2.5 fitness 怎么评

evaluate_registration(src, tgt, 0.5, T)：

把 T 套到 src 上；
每个 src 点在 tgt 里找最近点，若 < 0.5m 算"配上了"；
fitness = 配上的点数 / 总点数。

三个坑 ：依赖阈值（松则虚高）、受重叠率封顶、不保证正确（对称场景错解也可能 fitness 高）。

3. L4→L1 标定：撞上对称歧义

3.1 从零配准（v1）：FPFH + RANSAC + ICP

第一版 align_L4_to_L1.py 用"从零全局配准"：

FPFH：给每个点算"局部形状指纹"（旋转不变），按指纹配对；
RANSAC：随机抽 4 对算变换，按落在 0.5m 内的点数投票，6 次重启取最优；
ICP：在 RANSAC 粗解上精修。

结果不稳定 ：同一个数据跑两次，一次给对的解（fitness 0.849），一次给错的 180° 镜像解（fitness 0.704）。这就是对称歧义------RANSAC 随机采样，有时投进正确盆地、有时投进镜像盆地。
📎 完整代码：align_L4_to_L1.py（点击展开）------ v1，预转180° + FPFH+RANSAC+ICP

python 复制代码

"""
align_L4_to_L1.py --- 单文件版: 把 raw_L4 配到 raw_L1 坐标系(独立可复现)。

自包含, 不 import 本目录其它 py(算法全内联), 只依赖 open3d + numpy。
方法: 先把 L4 绕 Z 转 180° 到正确朝向(治对称歧义), 再 FPFH+RANSAC+ICP。
原 L4->L1 的最终变换 = T_pre @ Rz180。

输入: raw_L4.ply, raw_L1.ply (本脚本同目录, 由 extract_synced.py 产出)
输出: aligned_L4_to_L1.ply (L4 套变换后) + T_L4_to_L1.txt (4x4, 抄进 calib.yaml)

用法:  python3 align_L4_to_L1.py
换对:  改顶部 SRC / TGT / RZ_DEG (例如 L2->L1 改 SRC='L2')。
"""
import os
import numpy as np
import open3d as o3d

D = os.path.dirname(os.path.abspath(__file__))
SRC = 'L4'          # 要挪的(源)
TGT = 'L1'          # 靶子(目标坐标系)
VOXEL = 0.2
RZ_DEG = 180         # 预转角度(L4->L1 是 180°)


# ---------- 几何工具 ----------
def rz_z(deg):
    """绕 Z 轴旋转 deg 度的 4x4 齐次矩阵"""
    a = np.deg2rad(deg); c, s = np.cos(a), np.sin(a)
    return np.array([[c, -s, 0, 0], [s, c, 0, 0], [0, 0, 1, 0], [0, 0, 0, 1]])


def to_cloud(x, voxel=VOXEL):
    """xyz 数组 或 o3d cloud -> 去重 + 体素降采样 + 法向量"""
    xyz = np.asarray(x.points) if isinstance(x, o3d.geometry.PointCloud) else np.asarray(x)
    xyz = np.unique(np.round(xyz, 4), axis=0)
    p = o3d.geometry.PointCloud(); p.points = o3d.utility.Vector3dVector(xyz)
    p = p.voxel_down_sample(voxel)
    p.estimate_normals(o3d.geometry.KDTreeSearchParamHybrid(radius=voxel * 2, max_nn=30))
    return p


def fpfh(p, voxel=VOXEL):
    return o3d.pipelines.registration.compute_fpfh_feature(
        p, o3d.geometry.KDTreeSearchParamHybrid(radius=voxel * 5, max_nn=100))


def reg(src, tgt, voxel=VOXEL, restarts=6):
    """src, tgt: o3d cloud 或 xyz。返回 (T[4x4], fitness): 把 src 挪进 tgt 系。"""
    src, tgt = to_cloud(src, voxel), to_cloud(tgt, voxel)
    fs, ft = fpfh(src, voxel), fpfh(tgt, voxel)
    best_T, best_f = None, -1
    for _ in range(restarts):
        r = o3d.pipelines.registration.registration_ransac_based_on_feature_matching(
            src, tgt, fs, ft, True, 0.5,
            o3d.pipelines.registration.TransformationEstimationPointToPoint(False), 4,
            [o3d.pipelines.registration.CorrespondenceCheckerBasedOnEdgeLength(0.85),
             o3d.pipelines.registration.CorrespondenceCheckerBasedOnDistance(0.5)],
            o3d.pipelines.registration.RANSACConvergenceCriteria(100000, 0.999))
        ev = o3d.pipelines.registration.evaluate_registration(src, tgt, 0.5, r.transformation)
        if ev.fitness > best_f:
            best_T, best_f = r.transformation, ev.fitness
    icp = o3d.pipelines.registration.registration_icp(
        src, tgt, 0.5, best_T, o3d.pipelines.registration.TransformationEstimationPointToPoint(),
        o3d.pipelines.registration.ICPConvergenceCriteria(max_iteration=50))
    ev = o3d.pipelines.registration.evaluate_registration(src, tgt, 0.5, icp.transformation)
    return (icp.transformation, ev.fitness) if ev.fitness >= best_f else (best_T, best_f)


def show(T, name=''):
    print(f'\n{name}:')
    print('  ' + '\n  '.join(' '.join(f'{v:+.4f}' for v in row) for row in T))


# ---------- 主流程 ----------
def main():
    src_path = os.path.join(D, f'raw_{SRC}.ply')
    tgt_path = os.path.join(D, f'raw_{TGT}.ply')
    for p in (src_path, tgt_path):
        if not os.path.exists(p):
            print(f'找不到 {os.path.basename(p)} ------ 先跑一次 extract_synced.py 抽出原始 ply。')
            return

    print(f'配准: {SRC} -> {TGT}   (预转 {RZ_DEG}° + FPFH+RANSAC+ICP)')
    src = to_cloud(o3d.io.read_point_cloud(src_path))
    tgt = to_cloud(o3d.io.read_point_cloud(tgt_path))
    print(f'  降采样后: src={len(src.points)}  tgt={len(tgt.points)}')

    # 先把 src 绕 Z 转 RZ_DEG, 再配准; 最终变换 = T_pre @ R
    R = rz_z(RZ_DEG)
    src_pre = o3d.geometry.PointCloud(src); src_pre.transform(R)
    T_pre, fitness = reg(src_pre, tgt)
    T_final = T_pre @ R

    print(f'\nfitness = {fitness:.3f}  ({"可信" if fitness > 0.5 else "过低, 配准可能失败"})')
    show(T_final, f'init_transform[{SRC}->{TGT}]')

    aligned = o3d.geometry.PointCloud(src); aligned.transform(T_final)
    o3d.io.write_point_cloud(os.path.join(D, f'aligned_{SRC}_to_{TGT}.ply'), aligned)
    np.savetxt(os.path.join(D, f'T_{SRC}_to_{TGT}.txt'), np.asarray(T_final), fmt='%.6f')
    print(f'\n存: aligned_{SRC}_to_{TGT}.ply  +  T_{SRC}_to_{TGT}.txt')
    print(f'看效果: aligned_{SRC}_to_{TGT}.ply 和 raw_{TGT}.ply 一起拖进 MeshLib。')


if __name__ == '__main__':
    main()

3.2 收敛域的概念

ICP/NDT 是局部算法 ，只在"正确解附近"收敛（这个范围叫收敛域）。比喻：ICP 像把球放进碗里滚到碗底------你必须先把球放进对的那个碗，放错碗（180° 那个镜像碗）就滚到错底。180° 远在 ICP 的旋转收敛域（约 20--30°）之外，ICP 自己救不回。

3.3 Rz180 先验：把球放对碗

既然 L4 和 L1 是"背靠背"安装（差 180° 朝向），就先手动把 L4 转 180°，让残差落进 ICP 的收敛域。这就是种子（先验）的作用------消除歧义。

种子要满足：旋转残差 < ~30° 且平移残差 < 最粗层阈值。Rz180 把旋转残差从 180° 压到 _{0°；平移残差（}4m）交给粗 ICP 在阈值内找回。

3.4 v2：工程级方案（多尺度点到面 ICP + SVD）

align_L4_to_L1_v2.py 改用工程级方案（不靠 FPFH/RANSAC）：

复制代码

Rz180 种子 → 粗点对点 ICP（找回 4m 平移，代替 NDT）→ 多尺度点到面 ICP {0.25,0.1,0.05} → SVD 正交化

多尺度点到面 ICP：多尺度逐层精修（voxel {0.25,0.1,0.05}，阈值 voxel×1.5）；
SVD 正交化：SVD 把旋转矩阵掰回纯旋转，防镜像/漂移；
NDT 用粗点对点 ICP 代替：open3d 0.19 没有 NDT。

结果：fitness 0.932（v1 是 0.852），点到面 + 多尺度确实更贴合。而且预转 180° 后 RANSAC/ICP 不再碰运气，每次都收敛到这个解。

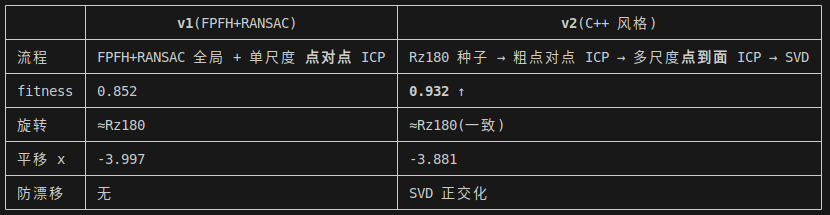

	v1（FPFH+RANSAC）	v2（工程级）
流程	全局配准 + 单尺度点对点 ICP	种子 → 粗 ICP → 多尺度点到面 ICP → SVD
fitness	0.852	0.932
稳定性	撞对称、碰运气	预转钉死、稳定
防漂移	无	SVD 正交化

📎 完整代码：align_L4_to_L1_v2.py（点击展开）------ v2，工程级：粗ICP + 多尺度点到面ICP + SVD

python 复制代码

"""
align_L4_to_L1_v2.py --- 工程级配准方案(多尺度点到面 ICP + SVD)。

工程级流程: init_transform 种子 → NDT 粗 → 多尺度 点到面 ICP 精 → SVD 正交化防漂移。
open3d 0.19 没有 NDT, 本版替换为:
  Rz180 预转            (种子, 已知旋转先验)
  → 粗尺度 点对点 ICP   (代替 NDT: 大 voxel + 大阈值, 找回平移)
  → 多尺度 点到面 ICP   (voxel {0.25,0.1,0.05}, 阈值 voxel*1.5)
  → SVD 正交化          (防镜像/漂移)
本方案未含(需硬件/离线): 吊具锚定聚类+CAD接地、多位姿 mean±2σ 平均、g2o 位姿图。

输入: raw_L4.ply, raw_L1.ply
输出: aligned_L4_to_L1_v2.ply + T_L4_to_L1_v2.txt
"""
import os
import numpy as np
import open3d as o3d

D = os.path.dirname(os.path.abspath(__file__))
SRC, TGT = 'L4', 'L1'
RZ_DEG = 180

# 粗到精金字塔: (voxel, 迭代, 估计法, 距离阈值)
#   前两层 点对点+大阈值 = 找回平移(NDT 代替); 后三层 点到面 = 多尺度精修
LAYERS = [
    (1.0, 200, 'p2point', 5.0),    # 粗: 找回 ~4m 平移
    (0.5, 150, 'p2point', 2.0),
    (0.25, 300, 'p2plane', 0.375), # 精: voxel 0.25, 阈值 0.25*1.5
    (0.10, 150, 'p2plane', 0.150),
    (0.05,  80, 'p2plane', 0.075),
]


def rz_z(deg):
    a = np.deg2rad(deg); c, s = np.cos(a), np.sin(a)
    return np.array([[c, -s, 0, 0], [s, c, 0, 0], [0, 0, 1, 0], [0, 0, 0, 1]])


def orthogonalize(T):
    """SVD 正交化旋转部分到最近 SO(3), 修正镜像/数值漂移"""
    R = T[:3, :3]
    U, _, Vt = np.linalg.svd(R)
    Rn = U @ Vt
    if np.linalg.det(Rn) < 0:       # 防反射(镜像)
        Vt[-1] *= -1
        Rn = U @ Vt
    To = np.eye(4); To[:3, :3] = Rn; To[:3, 3] = T[:3, 3]
    return To


def down_with_normals(cloud, voxel):
    p = cloud.voxel_down_sample(voxel)
    p.estimate_normals(o3d.geometry.KDTreeSearchParamHybrid(radius=voxel * 2, max_nn=30))
    return p


def icp_layer(src, tgt, voxel, iters, mode, thr, init):
    s = down_with_normals(src, voxel)
    t = down_with_normals(tgt, voxel)
    est = (o3d.pipelines.registration.TransformationEstimationPointToPlane()
           if mode == 'p2plane'
           else o3d.pipelines.registration.TransformationEstimationPointToPoint())
    res = o3d.pipelines.registration.registration_icp(
        s, t, thr, init, est,
        o3d.pipelines.registration.ICPConvergenceCriteria(max_iteration=iters))
    return np.asarray(res.transformation)


def fitness(src, tgt, T, thr=0.5):
    ev = o3d.pipelines.registration.evaluate_registration(src, tgt, thr, T)
    return ev.fitness


def show(T, name=''):
    print(f'\n{name}:')
    print('  ' + '\n  '.join(' '.join(f'{v:+.4f}' for v in row) for row in T))


def main():
    sp = os.path.join(D, f'raw_{SRC}.ply'); tp = os.path.join(D, f'raw_{TGT}.ply')
    for p in (sp, tp):
        if not os.path.exists(p):
            print(f'找不到 {os.path.basename(p)} ------ 先跑一次 extract_synced.py。')
            return

    print(f'配准(工程级): {SRC} -> {TGT}')
    src = o3d.io.read_point_cloud(sp)
    tgt = o3d.io.read_point_cloud(tp)
    print(f'  源 {len(src.points)} 点, 靶 {len(tgt.points)} 点')

    # 种子: Rz180 预转(已知旋转先验)
    R = rz_z(RZ_DEG)
    src_pre = o3d.geometry.PointCloud(src); src_pre.transform(R)
    T = np.eye(4)                    # 残差初值(预转已 bake 进 src_pre)
    print(f'  种子: 预转 Z{RZ_DEG}°')

    # 粗到精多尺度 ICP
    for voxel, iters, mode, thr in LAYERS:
        T = icp_layer(src_pre, tgt, voxel, iters, mode, thr, T)
        tag = '粗(NDT代替)' if mode == 'p2point' else '精(多尺度ICP)'
        print(f'  {tag} voxel={voxel:<5} {mode:<8} thr={thr:<6} fitness={fitness(src_pre, tgt, T):.3f}')

    # 合成原 L4 -> L1, 再 SVD 正交化
    T_final = orthogonalize(T @ R)
    f_final = fitness(src, tgt, T_final)
    print(f'\n最终 fitness = {f_final:.3f}  ({"可信" if f_final > 0.5 else "过低 --- 粗ICP可能没找回平移, 可改用 RANSAC 粗配"})')
    show(T_final, f'init_transform[{SRC}->{TGT}] (v2, 工程级)')

    aligned = o3d.geometry.PointCloud(src); aligned.transform(T_final)
    o3d.io.write_point_cloud(os.path.join(D, f'aligned_{SRC}_to_{TGT}_v2.ply'), aligned)
    np.savetxt(os.path.join(D, f'T_{SRC}_to_{TGT}_v2.txt'), T_final, fmt='%.6f')
    print(f'\n存: aligned_{SRC}_to_{TGT}_v2.ply + T_{SRC}_to_{TGT}_v2.txt')


if __name__ == '__main__':
    main()

4. 生产级设计方案

生产级多雷达标定与 §3 的"从零演示"核心区别：不做全局配准，永远用 init_transform 种子兜底------规避对称歧义、保证收敛。

复制代码

lidar↔lidar 两两配准                  ← 求相对位姿
   ↓
吊具 CAD 锚定                         ← 消歧义 + 接地到运动系 + 提精度
   ↓
多位姿 mean±2σ 平均                   ← 降噪 + 剔野
   ↓
最终外参 calib_transform

NDT + 多尺度点到面 ICP：粗到精精修（voxel {0.25,0.1,0.05}）；
SVD 正交化 + 四元数归一化：每次合成变换都纠偏，防漂移；
永远有种子：init_transform 来自链式初估或吊具已知位姿，不赌从零配准。

这正是 §3 v1 撞歧义要靠手动 Rz180、而本方案不需要的原因------用已知种子把球放对碗，根本不进歧义。

5. 雷达↔吊具标定：hand-eye 标定

光做雷达互配还不够，还需要将雷达测量的位置姿态转换为机构需要运动的姿态，有点类似机械臂手眼标定，下游要的是机构运动系下的位姿。引入吊具解决这两件事。

5.1 为什么用吊具

吊具是车上一个已知形状的刚体 （有 CAD 模型），同时被多路雷达看到。拿它当已知锚点：

消歧义：CAD 非对称，配准不会撞 180°；
接地到运动系：CAD 定义在机构运动系里，配准它就把雷达系桥接到运动系；
精度高：CAD 有锐利特征，比"两团散斑互配"准。

5.2 多姿态 = hand-eye 标定

吊具运动系对雷达是看不见 的（雷达只看到物理吊具，看不到编码器的坐标轴）。要解"雷达系↔运动系"那个固定变换 X，只能让吊具走到多个已知运动系位姿，雷达每次观测它，用"运动对运动"反推。

比方（hand-eye 得名于此）：固定的相机（雷达）看着会动的机械臂手（吊具），臂控始终知道手在哪（运动系），想求相机↔臂底座的关系。一个位置不够（定不住朝向）；几个姿态多样才把 6 自由度定全、消歧。

关键：纯平移姿态只能解出旋转，解不出平移（原点信息在相对运动里被减掉）。要解平移，要么用 CAD 拿绝对位姿，要么加带旋转的姿态。

5.3 CAD 配准：把散点变成位姿

每个位姿：

编码器报吊具在运动系的位姿 T_M_i（已知）；
雷达采点云，聚类裁出吊具；
CAD 配准 （NDT + 多尺度 ICP）：把 CAD 配到实测点云，得 T_L_Ci = 吊具在雷达系的位姿。

方程：T_L_Ci = X · T_M_i · K → X = T_L_Ci · K⁻¹ · T_M_i⁻¹

CAD 配准给出的是完整 6DOF 位姿（不是单点），所以每个位姿就能解出完整 X（含平移）------这是它比质心法强的根本。

5.4 K 偏移：CAD 系 ↔ 运动系

K 是 CAD 坐标系和运动系之间的固定安装偏移。它是完整 6DOF ，不止 XYZ 平移，一般还带角度（只要 CAD 轴和运动系轴没完全对齐）：

规整的已知旋转：轴设计平行，只是约定差 90°/180° 轴互换------图纸查到，当 K 的旋转部分；
小量未知旋转：加工装配公差引入的零点几度到一两度------图纸没有。

5.5 加工角度公差怎么搞

这个角度误差是系统性偏差 （不是随机）：mean±2σ 去不掉、随距离放大（5m 处 1° ≈ 9cm）。处理路线：

能转就转（最佳） ：机构能带吊具转角度，就采集带旋转、旋转轴多样 的姿态 → 数据里把 R_K 和 R_X 分开标，加工误差直接吸进 K。
只能平移 ：数据解不出 R_K，走外部手段------metrology 量（激光跟踪仪/经纬仪）、或公差分析（算最远点误差够小就接受）、或残余精修。
拆两步标（推荐）：第一步"雷达↔CAD系"（纯数据，干净），第二步"K"（metrology 或带旋转姿态），别把 X、K 揉在一起从一组数据硬解。

落到本方案：lift_params 是 6DOF [x,y,z,rx,ry,rz]，架构上支持转角。若配置里只用平移位姿，R_K 就悬着没标------严谨做法是加几个带旋转的姿态把 K 一起标了。

5.6 吊具提取 + CAD 配准：方法细节

§5.3 讲了 CAD 配准"把散点变位姿"的概念。这里补全两个工程上必须解决的方法细节：怎么从全场景点云里把吊具抠出来 、CAD 怎么和实测吊具对上。

① 怎么从点云里提取吊具（几何过滤，非标记物）

吊具不是 fiducial 标记，得靠几何特征从全场景里抠出来，典型四步：

区域裁剪（passthrough / CropBox）：按"吊具预期在哪"配一个 x/y/z 范围，把全场景粗裁到吊具所在区域，先去掉大部分无关点；
降采样：体素降采样，加速后续聚类；
欧式聚类分簇：把裁出来的点按空间连通性分成若干簇；
选吊具簇 + 限高精裁 ：挑出吊具那簇（通常是该区域最高或最大的物体），算它的包围盒、把过高的部分截掉（只留吊具主体高度），再用这个包围盒从原始全密度点云精裁，得到干净的吊具点云。

关键假设：吊具是预期区域里最高/最显眼的物体。配准前要保证吊具区域别有更高的杂物（柱子、货架），否则会选错簇。

② CAD 怎么和实测吊具配准

CAD 读入 + 单位统一 ：CAD 模型（常是 mm）读进来后整体缩放成米，和雷达（米制）对齐------这步漏了会差 1000 倍、配准必崩；
种子 = 已知吊具位姿 ：用 lift_params 里那个粗略的吊具位姿当种子（不靠 PCA / 全局配准，直接喂已知位姿）；
NDT 粗配：CAD（source）往实测吊具（target）上做正态分布变换粗对齐；
多尺度点到面 ICP 精配：voxel {0.25, 0.1, 0.05} 逐层精修，把 CAD 严丝合缝贴到实测吊具上 → 得到 CAD（= 吊具）在雷达系的精确 6DOF 位姿。

配准本质就是 §8.5.1 那套"变换比误差（复合配逆 + log）"的最小二乘；NDT 负责粗、多尺度 ICP 负责精，种子靠已知位姿兜底（不赌从零全局配准）。

③ 串起来（对应 §5.3）

抠出吊具 → CAD 配准得到吊具在雷达系的位姿 → 和编码器报的运动系位姿列方程（T_雷达吊具 = X · T_运动吊具 · K）→ 解出雷达↔运动系 X。吊具提取的干净程度直接决定 CAD 配准的上限------区域裁不准或选错簇，后面配准再精也白搭。

6. 评价与验证

标定完怎么判断对不对：

fitness：>0.5 可信，<0.3 失败。但对称场景不可全信；
MeshLib 分色可视化：每路染一色（L1 红、L2 绿、L3 蓝、L4 黄）套上各自变换后同框，重叠 = 配上，飘开 = 没配上；
已知点验证：用场景里已知位置的地标反算误差；
多位姿一致性：不同位姿解出的 X 应该一致，mean±2σ 后看残差分布。

7. 代码与操作指南

7.1 文件组织

calib_apply/ 下脚本分工：

脚本	职责	依赖
`extract_synced.py`	mcap → raw_L1~L4.ply（自包含）	rosbag2 + open3d
`align_L4_to_L1.py`	L4→L1（v1，FPFH+RANSAC，自包含）	open3d + numpy
`align_L4_to_L1_v2.py`	L4→L1（v2，多尺度点到面 ICP+SVD，自包含）	open3d + numpy
`pairwise_register.py`	通用两云配准库（import + CLI）	open3d + numpy
`build_init_transform.py`	4 路融合编排	pairwise_register

设计原则：数据（extract）、算法（pairwise_register）、业务逻辑（build）三层切开，调参不用重读 bag。

7.2 实操：三步跑通

第 1 步：抽原始云（只跑一次）

bash 复制代码

cd /root/code/my_test/calib_apply
python3 extract_synced.py        # → raw_L1.ply raw_L2.ply raw_L3.ply raw_L4.ply

只跑一次，以后调参不用再读 898MB 的 bag（原理见 §1）。

第 2 步：把 L4 对齐到 L1

bash 复制代码

python3 align_L4_to_L1.py      # → aligned_L4_to_L1.ply  T_L4_to_L1.txt

第 3 步（进阶）：工程级方案，多尺度点到面 ICP + SVD，效果更好

align_L4_to_L1_v2.py 走工程级方案，fitness 更高（0.932 vs 0.852，原理见 §3.4）。流程：

复制代码

Rz180 种子(已知朝向)
     │
     ▼
粗 点对点 ICP(大voxel+大阈值)── 找回 4 米平移(点对点更扛大间隙)
     │
     ▼
精 多尺度 点到面 ICP(0.25→0.1→0.05)── 顺着墙面滑到严丝合缝(更准)
     │
     ▼
SVD 正交化 ── 把旋转掰回纯旋转(防漂移/防镜像)
     │
     ▼
最终干净的 init_transform

点对点 ICP 负责"大步拽回来"，多尺度点到面 ICP 负责"细磨贴合"，SVD 负责"保证结果是个规矩的刚体变换不变形"。

7.3 关键踩坑与验证（L4→L1）

用 T_L4_to_L1.txt 时注意三点：

方向是 L4 → L1：矩阵作用在 L4 的点上，结果是 L1 系坐标。别反着用（拿它乘 L1 不会得到 L4）。
180° 已经"焊"在矩阵里了，别再单独转 ：T_final = T_pre @ Rz180，计算时的预转 180° 只是中间手段，最终存进 txt 的矩阵已把它合进去了。直接乘原始 L4 即可，不要再额外转 180°。
对全密度原始 L4 也成立 ：矩阵是刚体变换（旋转+平移），对任何 L4 点都有效------降采样后或 raw_L4.ply 全密度都行。（降采样只影响"怎么估出矩阵"，不影响矩阵对点的适用性。）

验证（直接跑）：

python 复制代码

import numpy as np, open3d as o3d
T = np.loadtxt('T_L4_to_L1.txt')             # 读 4x4
cL4 = o3d.io.read_point_cloud('raw_L4.ply')  # 原始全密度 L4
cL4.transform(T)                              # 乘矩阵 → L1 系
o3d.io.write_point_cloud('check_L4.ply', cL4)
# 把 check_L4.ply 和 raw_L1.ply 拖进 MeshLib, 应该严丝合缝

纯 numpy 版（不用 open3d 的 transform）：

python 复制代码

pts = np.asarray(o3d.io.read_point_cloud('raw_L4.ply').points)  # (N,3)
pts_h = np.hstack([pts, np.ones((len(pts), 1))])    # (N,4) 齐次
pts_L1 = (T @ pts_h.T).T[:, :3]                    # (N,3) 落在 L1 系

aligned_L4_to_L1.ply 就是这么来的（只不过用降采样后的 L4）。拿全密度 raw_L4.ply 套同一个 T，得到更密的同款对齐结果。一句话：T @ L4点 = L1系下的点，直接对齐，一步到位。

7.4 四路标定全流程：脚本与数据流

把 §3 的单对（L4→L1）扩展到 4 路的完整复现路径。策略：两组成对标定，再跨组拼接------即"L1+L4 基底 + L2-L3 成组 + 跨组"的拓扑（§4/§5）。

总体策略

复制代码

组A {L1, L4}                    组B {L2, L3}
   L4 → L1                         L3 → L2
 (Rz180 对称对)                  (平移对, 朝向一致)
      │                               │
   组内融合                        组内融合
 fused_L1_L4                     fused_L2_L3
      │                               │
      │         跨组(手动 init + 精配) │
      └────── L2-L3 整组 → L1-L4 ──────┘
                    │
              四路总融合 fused_all

L1 是世界根。组 A、组 B 各自内部先配好；因"L2-L3 和 L1-L4 角度差异大、又无安装信息"，用 CloudCompare 手动找一个粗 init，再 ICP 精配跨组拼接。

分阶段流程（数据流）

阶段	脚本	输入 → 输出	结果
0. 抽数据	`extract_synced.py`	mcap → `raw_L1/L2/L3/L4.ply`	4 路同步原始云（只跑一次）
1. 组A: L4→L1	`align_L4_to_L1_v2.py`	raw_L4, raw_L1 → `aligned_L4_to_L1_v2.ply` + `T_L4_to_L1_v2.txt`	fitness 0.932（Rz180 种子 + 多尺度点到面 ICP + SVD）
2. 组B: L3→L2	`align_L3_to_L2_v2.py`	raw_L3, raw_L2 → `aligned_L3_to_L2_v2.ply` + `T_L3_to_L2_v2.txt`	fitness 0.760（平移种子；v1 其实更准 0.817）
3. 组内融合	`fuse.py`	raw_L1 + aligned_L4_to_L1_v2 → `fused_L1_L4.ply`；raw_L2 + aligned_L3_to_L2_v2 → `fused_L2_L3.ply`	两组各自合体
4. 跨组粗 init	CloudCompare 手动 + `transform.py`	手旋得 `T_apply.txt`；`transform.py fused_L2_L3 T_apply` → `fused_L2_L3_tf.ply`	L2-L3 粗置入 L1 系（未对齐）
5. 跨组精配	`align_fused_v2.py`	fused_L2_L3_tf → fused_L1_L4 → `fused_L2_L3_aligned.ply` + `T_fused_refine.txt`	fitness 0.859（粗 ICP + 多尺度点到面 + SVD，纠回 ~0.9m + 3°）
6. 四路总融合	`fuse.py`	fused_L1_L4 + fused_L2_L3_aligned → `fused_all.ply`	4 路全在 L1 系

脚本清单

脚本	类型	干什么
`extract_synced.py`	数据	mcap 两遍法抽同步原始云
`align_L4_to_L1.py` / `_v2.py`	标定	L4→L1（v1=FPFH+RANSAC；v2=多尺度点到面+SVD，采用）
`align_L3_to_L2.py` / `_v2.py`	标定	L3→L2（平移种子；v1 更准，v2 有点到面滑动漂移）
`fuse.py`	工具	通用合并多个点云（可选分色 / 降采样）
`transform.py`	工具	通用套 4×4 矩阵（读 txt）
`align_fused_v2.py`	标定	跨组精配（融合云 → 融合云，v2 风格）

关键决策与手动步骤

L4↔L1 用 Rz180 种子：背靠背 180° 对称，从零配准撞歧义，必须先验预转；
L3↔L2 用平移种子：朝向一致、主要差一个方向平移，给个平移种子即可（无对称）；
跨组 init 用 CloudCompare 手动 ：只有 bag、无安装位置，而两组角度差异大、纯 ICP 桥接不了 → 手动旋转找粗 T_apply.txt 当种子；
粗 init → v2 精配 ：T_apply 偏 ~0.9m + 3°，align_fused_v2.py 用多尺度 ICP 纠回。

两条值得回炉的点

L3→L2 用了 v2（漂 0.42m） ：组 B 内部 v1（align_L3_to_L2.py）更准；若 fused_all 里 L3 那块不顺眼，换 v1 重做组 B 再走一遍跨组。
跨组依赖手动 init ：T_apply.txt 不可复现。要自动化得弄到 L2（或 L3）相对 L1 的粗安装先验（CAD / 上一版标定 / 标志物），替掉手旋那步。

一句话：抽数据 → 组A（L4→L1）、组B（L3→L2）各自标 → 组内 fuse → 手动 init 跨组置位 → v2 精配跨组 → 四路总 fuse。核心算法是 FPFH+RANSAC（从零）+ 多尺度点到面 ICP + SVD（精修），手动步骤只有跨组 init（因缺安装先验）。

7.5 复现所需完整源码

7.4 流程用到的、前文未嵌入的脚本全在此（已嵌入的：extract_synced.py 见 §1.4，align_L4_to_L1.py/_v2.py 见 §3）。有 bag 包 + 这些脚本，即可全程复现 。align_L3_to_L2.py（v1）与 align_L4_to_L1.py 同模板，仅 SRC/TGT/种子 不同（平移种子、无 Rz180），按需照改。
📎 fuse.py（点击展开）------ 通用合并多个点云

python 复制代码

"""
fuse.py --- 把多个点云合并成一个(要求它们已在同一坐标系下, 直接拼接)。

用法: python3 fuse.py a.ply b.ply [...] [-o out.ply] [--color] [--voxel V]
  -o OUT      输出文件名(默认 fused.ply)
  --color     每个输入染不同色(红/绿/蓝/黄...), 方便 MeshLib 分辨
  --voxel V   合并后体素降采样到 V 米(去重叠区密度翻倍; 0=不降采样)
"""
import argparse
import os
import open3d as o3d

D = os.path.dirname(os.path.abspath(__file__))
COLORS = [[1, 0, 0], [0, 1, 0], [0, 0, 1], [1, 1, 0], [1, 0, 1], [0, 1, 1]]


def resolve(p):
    return p if os.path.isabs(p) else os.path.join(D, p)


def main():
    ap = argparse.ArgumentParser(description='合并多个点云为一个(同一坐标系下)')
    ap.add_argument('inputs', nargs='+', help='输入 ply(2 个或以上)')
    ap.add_argument('-o', '--out', default='fused.ply')
    ap.add_argument('--color', action='store_true', help='每个输入染不同色')
    ap.add_argument('--voxel', type=float, default=0.0, help='合并后体素降采样(米, 0=不降采样)')
    args = ap.parse_args()

    if len(args.inputs) < 2:
        print('至少要 2 个输入 ply。'); return

    fused = o3d.geometry.PointCloud()
    for k, path in enumerate(args.inputs):
        p = resolve(path)
        if not os.path.exists(p):
            print(f'找不到 {path}'); return
        c = o3d.io.read_point_cloud(p)
        if args.color:
            col = COLORS[k % len(COLORS)]
            c.paint_uniform_color(col)
            print(f'  {path}: {len(c.points)} 点  (染 {col})')
        else:
            print(f'  {path}: {len(c.points)} 点')
        fused += c

    if args.voxel > 0:
        before = len(fused.points)
        fused = fused.voxel_down_sample(args.voxel)
        print(f'  体素降采样 {args.voxel}m: {before} -> {len(fused.points)} 点')

    out = resolve(args.out)
    o3d.io.write_point_cloud(out, fused)
    print(f'\n合并 {len(fused.points)} 点 -> {os.path.basename(out)}')


if __name__ == '__main__':
    main()

📎 transform.py（点击展开）------ 通用套 4×4 矩阵

python 复制代码

"""
transform.py --- 对点云套一个 4x4 变换矩阵, 存新点云(通用)。

用法: python3 transform.py input.ply T.txt [-o output.ply]
  T.txt: 4x4 变换矩阵(空格/换行分隔, 4 行 4 列), 与 np.savetxt 格式一致。
  -o:    输出名(默认 <input>_tf.ply)
"""
import argparse
import os
import numpy as np
import open3d as o3d

D = os.path.dirname(os.path.abspath(__file__))


def resolve(p):
    return p if os.path.isabs(p) else os.path.join(D, p)


def main():
    ap = argparse.ArgumentParser(description='对点云套 4x4 变换矩阵')
    ap.add_argument('input', help='输入 ply')
    ap.add_argument('T', help='4x4 变换矩阵 txt(np.savetxt 格式)')
    ap.add_argument('-o', '--out', default=None, help='输出名(默认 <input>_tf.ply)')
    args = ap.parse_args()

    ip, tp = resolve(args.input), resolve(args.T)
    if not os.path.exists(ip):
        print(f'找不到 {args.input}'); return
    if not os.path.exists(tp):
        print(f'找不到 {args.T}'); return

    T = np.loadtxt(tp)
    if T.shape != (4, 4):
        print(f'T.txt 形状 {T.shape}, 要 4x4'); return
    det = np.linalg.det(T[:3, :3])
    print(f'变换矩阵(旋转 det={det:+.4f}{" 正常" if det > 0 else " ⚠️含镜像?"}, '
          f'平移={T[:3, 3].round(4).tolist()}):')
    print('  ' + '\n  '.join(' '.join(f'{v:+.4f}' for v in row) for row in T))

    cloud = o3d.io.read_point_cloud(ip)
    print(f'\n输入 {args.input}: {len(cloud.points)} 点')
    cloud.transform(T)

    out = args.out or (os.path.splitext(args.input)[0] + '_tf.ply')
    o3d.io.write_point_cloud(resolve(out), cloud)
    print(f'套变换后存 -> {out}')


if __name__ == '__main__':
    main()

📎 align_L3_to_L2_v2.py（点击展开）------ 组B: L3→L2（平移种子 + 多尺度点到面 ICP + SVD）

python 复制代码

"""
align_L3_to_L2_v2.py --- 参考 align_L4_to_L1_v2.py 的工程级方案, 把 raw_L3 配到 raw_L2。

与 L4->L1 的区别: L3 和 L2 朝向基本一致, 主要差一个平移(不是 180° 旋转)。
方法: INIT_TRANS 预平移(种子) → 粗 点对点 ICP → 多尺度 点到面 ICP → SVD 正交化。
原 L3->L2 的最终变换 = orthogonalize(T @ INIT_TRANS)。
注意: v2 无 RANSAC(纯 ICP, 局部), 必须给 INIT_TRANS 平移种子。

输入: raw_L3.ply, raw_L2.ply
输出: aligned_L3_to_L2_v2.ply + T_L3_to_L2_v2.txt
"""
import os
import numpy as np
import open3d as o3d

D = os.path.dirname(os.path.abspath(__file__))
SRC, TGT = 'L3', 'L2'
INIT_TRANS = [0.0, 6.9, 0.0]   # L3 相对 L2 的初始平移(米); 粗 ICP 会精修残余

LAYERS = [
    (1.0, 200, 'p2point', 5.0),
    (0.5, 150, 'p2point', 2.0),
    (0.25, 300, 'p2plane', 0.375),
    (0.10, 150, 'p2plane', 0.150),
    (0.05,  80, 'p2plane', 0.075),
]


def trans_mat(dxyz):
    T = np.eye(4); T[:3, 3] = dxyz; return T


def orthogonalize(T):
    R = T[:3, :3]
    U, _, Vt = np.linalg.svd(R)
    Rn = U @ Vt
    if np.linalg.det(Rn) < 0:
        Vt[-1] *= -1; Rn = U @ Vt
    To = np.eye(4); To[:3, :3] = Rn; To[:3, 3] = T[:3, 3]
    return To


def down_with_normals(cloud, voxel):
    p = cloud.voxel_down_sample(voxel)
    p.estimate_normals(o3d.geometry.KDTreeSearchParamHybrid(radius=voxel * 2, max_nn=30))
    return p


def icp_layer(src, tgt, voxel, iters, mode, thr, init):
    s = down_with_normals(src, voxel); t = down_with_normals(tgt, voxel)
    est = (o3d.pipelines.registration.TransformationEstimationPointToPlane()
           if mode == 'p2plane'
           else o3d.pipelines.registration.TransformationEstimationPointToPoint())
    res = o3d.pipelines.registration.registration_icp(
        s, t, thr, init, est,
        o3d.pipelines.registration.ICPConvergenceCriteria(max_iteration=iters))
    return np.asarray(res.transformation)


def fitness(src, tgt, T, thr=0.5):
    ev = o3d.pipelines.registration.evaluate_registration(src, tgt, thr, T)
    return ev.fitness


def main():
    sp = os.path.join(D, f'raw_{SRC}.ply'); tp = os.path.join(D, f'raw_{TGT}.ply')
    for p in (sp, tp):
        if not os.path.exists(p):
            print(f'找不到 {os.path.basename(p)}'); return

    print(f'配准(工程级): {SRC} -> {TGT}   (种子平移 {INIT_TRANS})')
    src = o3d.io.read_point_cloud(sp); tgt = o3d.io.read_point_cloud(tp)
    T0 = trans_mat(INIT_TRANS)
    src_pre = o3d.geometry.PointCloud(src); src_pre.transform(T0)
    T = np.eye(4)
    for voxel, iters, mode, thr in LAYERS:
        T = icp_layer(src_pre, tgt, voxel, iters, mode, thr, T)
        print(f'  voxel={voxel:<5} {mode:<8} thr={thr:<6} fitness={fitness(src_pre, tgt, T):.3f}')

    T_final = orthogonalize(T @ T0)
    print(f'\n最终 fitness = {fitness(src, tgt, T_final):.3f}')
    aligned = o3d.geometry.PointCloud(src); aligned.transform(T_final)
    o3d.io.write_point_cloud(os.path.join(D, f'aligned_{SRC}_to_{TGT}_v2.ply'), aligned)
    np.savetxt(os.path.join(D, f'T_{SRC}_to_{TGT}_v2.txt'), T_final, fmt='%.6f')
    print(f'\n存: aligned_{SRC}_to_{TGT}_v2.ply + T_{SRC}_to_{TGT}_v2.txt')


if __name__ == '__main__':
    main()

📎 align_fused_v2.py（点击展开）------ 跨组精配: 融合云 → 融合云

python 复制代码

"""
align_fused_v2.py --- 参考 align_L4_to_L1_v2.py, 把一个融合云精配到另一个融合云。

场景: fused_L2_L3_tf.ply 已套过 init 矩阵(T_apply.txt, 初步、未对齐), 在此基础上用
  粗 点对点 ICP → 多尺度 点到面 ICP → SVD 正交化, 精配到 fused_L1_L4.ply。
源已预置, 从 identity 开始, 不需再种子。

输入: SRC_CLOUD, TGT_CLOUD(顶部常量)
输出: fused_L2_L3_aligned.ply + T_fused_refine.txt
"""
import os
import numpy as np
import open3d as o3d

D = os.path.dirname(os.path.abspath(__file__))
SRC_CLOUD = 'fused_L2_L3_tf.ply'   # 源(已套 init, 待精配)
TGT_CLOUD = 'fused_L1_L4.ply'      # 靶(L1 系基底)

LAYERS = [
    (1.0, 200, 'p2point', 5.0),
    (0.5, 150, 'p2point', 2.0),
    (0.25, 300, 'p2plane', 0.375),
    (0.10, 150, 'p2plane', 0.150),
    (0.05,  80, 'p2plane', 0.075),
]


def orthogonalize(T):
    R = T[:3, :3]
    U, _, Vt = np.linalg.svd(R)
    Rn = U @ Vt
    if np.linalg.det(Rn) < 0:
        Vt[-1] *= -1; Rn = U @ Vt
    To = np.eye(4); To[:3, :3] = Rn; To[:3, 3] = T[:3, 3]
    return To


def down_with_normals(cloud, voxel):
    p = cloud.voxel_down_sample(voxel)
    p.estimate_normals(o3d.geometry.KDTreeSearchParamHybrid(radius=voxel * 2, max_nn=30))
    return p


def icp_layer(src, tgt, voxel, iters, mode, thr, init):
    s = down_with_normals(src, voxel); t = down_with_normals(tgt, voxel)
    est = (o3d.pipelines.registration.TransformationEstimationPointToPlane()
           if mode == 'p2plane'
           else o3d.pipelines.registration.TransformationEstimationPointToPoint())
    res = o3d.pipelines.registration.registration_icp(
        s, t, thr, init, est,
        o3d.pipelines.registration.ICPConvergenceCriteria(max_iteration=iters))
    return np.asarray(res.transformation)


def fitness(src, tgt, T, thr=0.5):
    ev = o3d.pipelines.registration.evaluate_registration(src, tgt, thr, T)
    return ev.fitness


def main():
    sp = os.path.join(D, SRC_CLOUD); tp = os.path.join(D, TGT_CLOUD)
    for p in (sp, tp):
        if not os.path.exists(p):
            print(f'找不到 {os.path.basename(p)}'); return

    print(f'精配(工程级): {SRC_CLOUD} -> {TGT_CLOUD}')
    src = o3d.io.read_point_cloud(sp); tgt = o3d.io.read_point_cloud(tp)
    T = np.eye(4)
    for voxel, iters, mode, thr in LAYERS:
        T = icp_layer(src, tgt, voxel, iters, mode, thr, T)
        print(f'  voxel={voxel:<5} {mode:<8} thr={thr:<6} fitness={fitness(src, tgt, T):.3f}')

    T_final = orthogonalize(T)
    print(f'\n最终 fitness = {fitness(src, tgt, T_final):.3f}')
    aligned = o3d.geometry.PointCloud(src); aligned.transform(T_final)
    o3d.io.write_point_cloud(os.path.join(D, 'fused_L2_L3_aligned.ply'), aligned)
    np.savetxt(os.path.join(D, 'T_fused_refine.txt'), T_final, fmt='%.6f')
    print('\n存: fused_L2_L3_aligned.ply + T_fused_refine.txt')


if __name__ == '__main__':
    main()

复现一句话 ：把 extract_synced.py（§1.4）、align_L4_to_L1_v2.py（§3.4）、本节 4 个脚本拷到同一目录，改对 MCAP 路径和 INIT_TRANS，按 §7.4 的 6 个阶段顺序跑，即可从 bag 得到四路融合的 fused_all.ply。唯一需要人工的是第 4 步的跨组 init（CloudCompare 手旋，因缺安装先验）。

8. 误差累计与 SVD 全局优化

本章为进阶理论（位姿图优化 / SLAM 回环 / 求解器），读完 §1-§7 再看；只想跑通可跳到 §9。

前面（3.4、第 4 节）讲的 SVD 正交化只是防单步数值漂移 。还有一层更重要的 SVD，治的是整条链的累计误差。

8.1 误差累计从哪来

链式标定：L1↔L2、L2↔L3、L3↔L4 各自配准，每个变换带误差 ε。要 L4 在 L1 系下，得链乘：

复制代码

T_L4_in_L1 = T_L1_L2 · T_L2_L3 · T_L3_L4

误差一路累加，链尾（L4）吃掉三环的误差，越往后越偏。而且没反馈------错哪了查不出、纠不回。

8.2 SVD / 全局优化怎么治

核心：别链式硬乘，改成全局最小二乘。

加冗余约束（闭环） ：不只 A→B→C→D，还直接测 A↔D （以及任意能配的对）。这样 L1→L2→L3→L4→L1 形成一个闭环。
闭环暴露误差 ：理论上绕一圈该回到起点（T_环 = I），但有误差就回不到------这个"缺口"就是累计误差的量度，链式里看不见它。
全局解算 ：所有雷达位姿当未知数，所有配准边当约束，解一个整体最小二乘（所有边残差总和最小）。SVD 解其中的线性部分（或 g2o 的 Levenberg-Marquardt 解非线性）。
误差被分摊 ：优化把"缺口"均摊回各边，而不是堆在链尾------这就是抗累计误差的本质。

8.3 三个层次的 SVD（别混）

层次	干什么	治什么	本方案
① SVD 正交化	旋转矩阵投影回纯 SO(3)	数值漂移 / 镜像	✅ v2 已采用
② Kabsch 刚体对齐	从一堆对应点 SVD 解最优刚体变换（最小二乘）	单步噪声（用全部点而非 3 点）	✅ ICP 每步内部就是这个
③ 全局位姿图优化	闭环 + 整体最小二乘，全网位姿一起解	累计误差	⚠️ 闭环优化尚未接入

关于 ② Kabsch 的前提 ：经典 Kabsch 有两个硬条件------两组点等数 + 已知一一对应（pᵢ↔qᵢ 给定） 。它把"对应关系"当输入，只负责"给定对应、求最优刚体变换"。但真实点云恰好两条都不满足：点数不同（密度不一）、不知道谁对谁（没有一一对应）。这正是 ICP 存在的理由 ：ICP 用"最近邻"伪造出对应关系喂给 Kabsch，再迭代修正------

复制代码

ICP 每轮 = ① 找最近邻(每个 src 点 → tgt 最近点, 造出 N 对)
         ② Kabsch(对这 N 对 SVD 解最优刚体变换)
         ③ 套变换, 回 ①(对应变了, 重来)

所以 ② 是 ICP 每步的内核，① 的"最近邻"负责替它造对应。注意：对应数 = src 点数（每个 src 配一个 tgt 搭档，多对一也没关系，有的 tgt 没被用），"等数"是对对数说的，不是原始云点数。而 Kabsch 信任你给的对应------对应错了它照样"最优地"拟到错处，这正是 ICP 会卡错局部解的根源（坏对应→坏变换→坏对应，锁死），所以才有点到面、鲁棒核、剔野点这些让对应更靠谱的改进。

点本来不对应，是 ICP 一轮轮把 src 点拉到 tgt 表面上、逐步"对上"的------回扣第 2 节"配的是面不是点"。想彻底松绑"硬一一对应"的进阶方法有 Robust/Trimmed Kabsch（加权/裁坏对）、CPD（概率软对应），但都不再是"一步 SVD"的经典版。

8.4 当前方案的局限

当前靠链式配准 + 多位姿 mean±2σ 平均抗累计：

mean±2σ 只压随机部分；系统性累计误差（链尾偏移）是常量偏差，去不掉；
闭环位姿图优化（g2o / GTSAM 那套）尚未接入，目前累计误差靠"链尽量短 + 多位姿平均"硬扛。

改进方向：接入闭环位姿图优化（补上闭环边，如 L1↔L4 直接配），把累计误差按权重分摊。

8.4.1 mean ± 2σ

mean ± 2σ 是个扔掉离群值、保留可信样本的统计方法,工程上用来"把多次噪声测量变成一个稳的最终值"。拆开讲。

先认识两个量

mean(均值,平均):所有数的平均。代表"中心在哪"。
σ(标准差,sigma):每个数离平均有多远的"平均距离"。代表"数据散得有多开"。
- σ 小 → 数都挤在平均附近;
- σ 大 → 数散得很开。

mean ± 2σ 是一条"合理范围带"

把平均当中心,往两边各扩 2 倍 σ,得到一个区间 $mean - 2σ, mean + 2σ$ 。落在这个带里的算"正常",落在带外的算"离群(可疑)"。

为什么是 2σ? 这是经验法则(正态分布):

±1σ 内 ≈ 68% 的数据;
±2σ 内 ≈ 95%;
±3σ 内 ≈ 99.7%。

所以 2σ 这条线圈住了约 95% 的正常数据,只有约 5% 的极端值会跑到带外。方法就赌"带外那 5% 是坏样本",直接扔掉。

怎么用(三步)

算所有样本的 mean 和 σ;
把任一分量超出 mean ± 2σ 的样本判为离群,扔掉;
对剩下的样本取平均 → 最终值。

举例

生活例子------测身高:量了 10 次:

175, 174, 176, 173, 175, 300, 174, 175, 176, 175

那个 300 明显是记错了/手抖。直接平均会被它带偏。用 mean±2σ:

mean ≈ 189(被 300 拉高了),σ 较大;
但 300 离 mean 远超 2σ → 扔掉;
剩下 9 个重新平均 ≈ 175 → 准。

两个注意点

σ 本身会被离群撑大:那个 -3.20 会让 σ 变大、带变宽,差点把自己也"包进去"。所以严谨做法是迭代:扔完一次后,对剩下的重算 mean/σ,再扔,直到稳定。标准 removeOutliers 实现就是逐列算、可迭代。
前提是"大部分样本是好的":如果一半数据都是垃圾,mean±2σ 就不灵了(中心都被带歪)。它适合"少数坏样本 + 多数好样本"的场景------标定多次重复正好符合。
2σ 是个可调旋钮:要更严可改 1σ(留 ~68%,扔更多),要更松可改 3σ(留 ~99.7%,只扔极端)。2σ 是精度和"别误杀好样本"之间的惯例折中。

8.5 动手实验：2D 位姿图 demo

配了个 pose_graph_demo.py（calib_apply/ 下，numpy + matplotlib），用 2D 把本节概念全跑出来：4 路雷达排成方形闭环，每对配准带"系统偏差 + 噪声"，其中 L2→L3 标成"不可信"（info=0.1）。脚本里实现了一个迷你 Gauss-Newton 位姿图优化器（数值雅可比 + 法方程 H·dx = −b），链式解 vs 优化解对比如下（实际跑出的数）：

	链式解（没用闭环）	全局优化（用了闭环）
L4 位置误差	0.098	0.043
闭环边残差（缺口）	0.048（全堆这）	0.008
L2→L3 残差（不可信边）	0.000	0.034（别的边仅 0.003~0.008）

看点：

链式：前三条边残差≈0（用了它），缺口全堆在没用的闭环边上，L4 漂掉；
优化：缺口被均摊------闭环边残差大降、L4 贴回真值；不可信的 L2→L3 分到的残差是别的边的 5~10 倍，"软弹簧多吃"实锤。

可动手改：BIAS（加大系统偏差看缺口变大）、info（把不可信边调更小 → 它吃更多；删掉闭环边 (3,0) → 优化退化回链式、缺口消不掉）。图存 pose_graph_demo.png：黑=真值方框、红虚线=链式（裂口）、蓝实线=优化（闭合）。
📎 完整代码：pose_graph_demo.py（点击展开）------ 2D 位姿图 Gauss-Newton 优化演示

python 复制代码

"""
pose_graph_demo.py --- 2D 位姿图模拟, 直观演示:
  ① 链式标定误差累计(链尾偏移、环不闭合);
  ② 闭环边暴露"缺口";
  ③ 全局优化(Gauss-Newton 加权最小二乘)把缺口按各边不确定性"均摊"回每条边。

场景: 4 路雷达 L1/L2/L3/L4 排成方形闭环。每对配准带"系统偏差 + 小噪声"。
其中 L2->L3 这条边标成"不可信"(信息量小), 看优化后它是否分到更大残差。

依赖: numpy + matplotlib   用法: python3 pose_graph_demo.py
"""
import numpy as np
import matplotlib
matplotlib.use('Agg')                      # 无界面也能存图
import matplotlib.pyplot as plt

# ---------- SE(2) 工具 ----------
def SE2(x, y, th): # 已知X,Y和偏航角，返回旋转矩阵
    c, s = np.cos(th), np.sin(th)
    return np.array([[c, -s, x], [s, c, y], [0, 0, 1]])

def SE2_inv(T):   # 输入[3,3]旋转矩阵，返回矩阵的逆
    c, s, x, y = T[0, 0], T[1, 0], T[0, 2], T[1, 2]
    return np.array([[c, s, -c*x - s*y], [-s, c, s*x - c*y], [0, 0, 1]])

def pose_of(T): # 输入[3,3]旋转矩阵，返回X,Y和偏航角
    return T[0, 2], T[1, 2], np.arctan2(T[1, 0], T[0, 0])

def rel_resid(Ti, Tj, Z): # 节点间转换和测量值对比
    """测量 Z(i->j) 与预测 Ti^-1 Tj 的残差(3,): 误差变换 E=Z^-1 (Ti^-1 Tj) 的 (tx,ty,θ)"""
    E = SE2_inv(Z) @ (SE2_inv(Ti) @ Tj)
    return np.array([E[0, 2], E[1, 2], np.arctan2(E[1, 0], E[0, 0])])

# ---------- Gauss-Newton 位姿图优化(数值雅可比 + 加权最小二乘) ----------
def optimize(poses, edges, iters=50):# poses 存储每个位置的绝对测量坐标，是根据相对坐标计算的； edges存放的是每相邻的两个位置（边）的信息，相对坐标；两个长度都是4；这里的优化实际上和真值是没有关系的。
    poses = [p.copy() for p in poses]
    free = list(range(1, len(poses)))                 # 节点0锚定不动
    idx = lambda nd: free.index(nd) * 3 if nd in free else None
    for _ in range(iters):
        dim = 3 * len(free)
        H = np.zeros((dim, dim)); b = np.zeros(dim)
        for (i, j, Z, info) in edges:
            r = rel_resid(poses[i], poses[j], Z)
            Js = {}
            for nd in [i, j]:                          # 对相关自由节点算雅可比
                if nd in free:
                    x0, y0, t0 = pose_of(poses[nd]); saved = poses[nd]
                    J = np.zeros((3, 3))
                    for k, d in enumerate([(1e-6,0,0),(0,1e-6,0),(0,0,1e-6)]):
                        poses[nd] = SE2(x0+d[0], y0+d[1], t0+d[2])
                        J[:, k] = (rel_resid(poses[i], poses[j], Z) - r) / 1e-6
                    poses[nd] = saved; Js[nd] = J
            ii, jj = idx(i), idx(j)
            if ii is not None and jj is not None:      # 两端都自由: 含交叉项
                H[ii:ii+3, ii:ii+3] += Js[i].T @ info @ Js[i]
                H[jj:jj+3, jj:jj+3] += Js[j].T @ info @ Js[j]
                H[ii:ii+3, jj:jj+3] += Js[i].T @ info @ Js[j]
                H[jj:jj+3, ii:ii+3] += Js[j].T @ info @ Js[i]
                b[ii:ii+3] += Js[i].T @ info @ r
                b[jj:jj+3] += Js[j].T @ info @ r
            elif ii is not None:
                H[ii:ii+3, ii:ii+3] += Js[i].T @ info @ Js[i]; b[ii:ii+3] += Js[i].T @ info @ r
            elif jj is not None:
                H[jj:jj+3, jj:jj+3] += Js[j].T @ info @ Js[j]; b[jj:jj+3] += Js[j].T @ info @ r
        dx = np.linalg.solve(H, -b)                    # 解 H·dx = -b (这步就是 SVD/Cholesky 的活)
        for nd in free:
            k = idx(nd); x, y, t = pose_of(poses[nd])
            poses[nd] = SE2(x+dx[k], y+dx[k+1], t+dx[k+2])
    return poses

# ---------- 场景 ----------
np.random.seed(0)
# 真值: 方形闭环 L1(0,0) → L2(2,0) → L3(2,2) → L4(0,2), 朝向沿环路
truth = [SE2(0,0,0), SE2(2,0,np.pi/2), SE2(2,2,np.pi), SE2(0,2,-np.pi/2)]
names = ['L1', 'L2', 'L3', 'L4']
edge_pairs = [(0,1),(1,2),(2,3),(3,0)]     # 前三条是链, 最后一条(L4->L1)是闭环
BIAS, NOISE = 0.05, 0.01                   # 每条边的系统偏差(同号→累计) + 随机噪声
edges = []
for (i, j) in edge_pairs:
    Z_true = SE2_inv(truth[i]) @ truth[j]
    Z_meas = Z_true @ SE2(BIAS, 0, 0) @ SE2(np.random.randn()*NOISE, np.random.randn()*NOISE, np.random.randn()*NOISE)
    info = np.eye(3)
    if (i, j) == (1, 2): info = 0.1 * np.eye(3)   # L2->L3 "更不可信"(信息量 1/10)
    edges.append((i, j, Z_meas, info))

# ---------- 链式解(只用前三条边, 不用闭环) ----------
chain = [SE2(0,0,0)]
for (i, j, Z, _) in edges[:3]:
    chain.append(chain[i] @ Z)             # T_j = T_i · Z, 误差一路累加到链尾

# ---------- 优化解(四条边都用, 含闭环) ----------
init = [p.copy() for p in chain]
opt = optimize(init, edges)

# ---------- 打印 ----------
def show(tag, poses):
    print(f'\n=== {tag} ===')
    for k, nm in enumerate(names):
        x, y, t = pose_of(poses[k]); tx, ty, tt = pose_of(truth[k])
        print(f'  {nm}: ({x:+.3f},{y:+.3f},{np.degrees(t):+6.1f}°)  '
              f'真值({tx:+.3f},{ty:+.3f},{np.degrees(tt):+6.1f}°)  '
              f'位置误差={np.hypot(x-tx, y-ty):.4f}')
    print('  各边残差(测量 vs 推算):')
    for (i, j, Z, info) in edges:
        r = rel_resid(poses[i], poses[j], Z)
        tag2 = ('← 不可信边(info=0.1)' if (i,j)==(1,2) else
                ('← 闭环边(L4->L1)' if (i,j)==(3,0) else ''))
        print(f'    {names[i]}->{names[j]}  |r|={np.linalg.norm(r):.4f}  '
              f'({r[0]:+.4f},{r[1]:+.4f},{np.degrees(r[2]):+.2f}°)  {tag2}')

show('链式解(没用闭环边, 误差堆链尾)', chain)
show('全局优化后(用了闭环边, 缺口均摊)', opt)

# 总结
print('\n--- 看点 ---')
print('链式: 前三条边残差≈0(用了), 闭环边残差=缺口(大), L4 位置误差大。')
print('优化: 缺口被均摊------每条边都背一点小残差, 闭环边残差大降, L4 误差大降。')
print('加权: L2->L3 不可信(info小), 优化后它分到的 |r| 比别的边大(软弹簧多吃)。')

# ---------- 画图 ----------
def poly(poses, **kw):
    xs = [pose_of(p)[0] for p in poses] + [pose_of(poses[0])[0]]
    ys = [pose_of(p)[1] for p in poses] + [pose_of(poses[0])[1]]
    plt.plot(xs, ys, **kw)

plt.figure(figsize=(7, 7))
poly(truth, color='black', linewidth=2, marker='s', label='Ground truth (closed square)')
poly(chain, color='red', linestyle='--', marker='x', linewidth=1.5, label='Chain (open loop, gap at L4->L1)')
poly(opt, color='blue', linestyle='-', marker='o', linewidth=1.5, label='Global opt (gap redistributed, closed)')
plt.axis('equal'); plt.legend(loc='upper left'); plt.grid(True)
plt.title('2D Pose Graph: chain drift vs global optimization')
plt.savefig('pose_graph_demo.png', dpi=120)
print('\n图已存: pose_graph_demo.png')

误差均摊后的效果，蓝色实线是校正后的效果：

8.5.1 变换怎么比误差:复合配逆 + log(通用方法)

demo 里 rel_resid 用 E = Z⁻¹·预测 比较两个变换，这不是临时技巧，而是机器人/几何/估计领域的标准做法------本质上它是"变换的减法"。

为什么不能直接相减 ：变换（旋转+平移）属于"群"（SE(n)），不是向量空间。R1 − R2 减出来不是合法旋转、没几何意义。所以"比两个变换差多少"不能照搬减法。

通用方法:用群的运算配逆。每个群有运算和逆，"群里的减法" = 一个的逆和另一个做运算：

群	运算	逆	"差"（A 相对 B）
实数（加法群）	+	取负 −	A − B（你熟的减法）
变换 SE(n)	复合 ·（矩阵乘）	矩阵逆 ⁻¹	A⁻¹·B

同一个原理，群运算不同：数的差用减（运算是加），变换的差用"复合配逆"（运算是复合）。判据天然成立：A⁻¹·B = I ⟺ AB；偏 I 多少 = 差多少（就像 A−B=0 ⟺ AB）。

再 log 映射成向量 ：E 还是群里的一员（还是变换），没法直接求模长。要量大小，得映到切空间（向量空间）------ξ = log(E)：SE(2)→3 维，SE(3)→6 维，‖ξ‖ 就是两变换的"距离"，能做最小二乘。

demo 的 rel_resid 直接读 E 的 (tx,ty,θ)，是 SE(2) log 在小偏差下的近似（严格 log 还要乘个小矩阵，小角度时≈本身）；3D 的严格 log 由 Sophus / GTSAM / Ceres 等库实现。

通用性 ：只要"比两个变换/旋转"，全是这套路------位姿图优化、ICP、hand-eye、光束法平差（BA）、四元数比旋转（q_err = q1⁻¹·q2 再 log）、李群上的卡尔曼滤波。g2o / GTSAM / Ceres 的残差，底层都是 log(Z⁻¹·预测)。

一句话：变换是群，"差"用"复合配逆" A⁻¹·B（类比数的减法），再 log 成向量量大小------这就是 rel_resid 里 E = Z⁻¹·预测 的来历，也是所有"比变换"误差的通用算法。

8.6 和 SLAM 回环优化的关系

这套"链式漂移 + 闭环 + 图优化"本质就是 graph-SLAM 的后端，demo 即一个玩具级 SLAM 后端：

SLAM	多雷达标定
机器人各时刻位姿（节点）	各路雷达位姿（节点）
里程计 / 扫描匹配（边）	两两配准（边）
长轨迹漂移	链式累计误差
回到老地方 → 加约束	直接配 L4↔L1 → 闭环
图优化（g2o）摊漂移	图优化摊缺口

一个重要区分------SLAM 的"回环"分两步：

回环检测（前端） ：怎么认出机器人"回到老地方"？靠场景识别（词袋 BoW、ScanContext），是 SLAM 独有的难题；
回环优化（后端） ：认出后怎么把漂移摊平------就是本节做的事。

标定不需要"检测" ：就几个雷达，你本来就知道该配哪几对，直接配 L4↔L1 就闭环。所以标定借的是 SLAM 的后端优化，不碰前端识别。而 g2o 本来就是 SLAM 的图优化器------工具同源。

一句话：多雷达标定的闭环优化 ≈ SLAM 的回环优化（同一个数学）；区别是 SLAM 多了"怎么发现回环"的前端检测，且规模大得多。

8.7 主流图优化求解器：Ceres / g2o / GTSAM

第 8.2 节说的"整体最小二乘"具体由谁来解？工程上三大主流求解器，各有脾气。先给画像，再给最小示例源码（均为 C++ 骨架，省略 include/boilerplate，示意写法）。

Ceres Solver（谷歌）------ 万能"瑞士军刀"

画像：一个数学极客。不管你是机器人还是天文望远镜，只要告诉他"我有个函数，输入 x、输出误差"，他就用自动求导等数学魔法算出最优解。

最通用：不限机器人，还用于电影特效、谷歌地图，什么优化都能塞；
最稳健：自带强悍的鲁棒核函数（"防喷机制"），测量里有几个离谱野值也能无视、保整体不崩；
缺点：太通用，处理超大规模图（几千关键帧）没专门加速，速度可能不如后两者。

cpp 复制代码

// Ceres: 自动求导 + 非线性最小二乘（万能模式）
struct CostFunctor {
    template <typename T>
    bool operator()(const T* const x, T* residual) const {
        residual[0] = T(10.0) - x[0];        // 残差 = 10 - x
        return true;
    }
};
double x = 5.0;
ceres::Problem problem;
problem.AddResidualBlock(
    new ceres::AutoDiffCostFunction<CostFunctor, /*残差维*/1, /*变量维*/1>(new CostFunctor),
    nullptr, &x);
ceres::Solver::Options options;
ceres::Solver::Summary summary;
ceres::Solve(options, &problem, &summary);   // x → 10

g2o（通用图优化）------ 经典"拼图高手"

画像：专门拼地图的绘图员，SLAM 学术/工业界最经典的老牌工具。

核心：把问题画成"图"------顶点 = 待求变量（位姿/路标），边 = 测量（相对位姿），调整顶点让所有边误差最小；
直观轻快：中等规模地图飞快，符合 SLAM 直觉；
缺点：批处理------地图一变（回环）通常整张图推倒重算，长距离越跑越慢。

cpp 复制代码

// g2o: 顶点(位姿) + 边(相对测量) + 信息矩阵(权重)
g2o::SparseOptimizer optimizer;
optimizer.setAlgorithm(new g2o::OptimizationAlgorithmLevenberg(solver));

auto* v0 = new g2o::VertexSE3(); v0->setId(0);
v0->setEstimate(Eigen::Isometry3d::Identity()); v0->setFixed(true);   // 锚定
optimizer.addVertex(v0);
auto* v1 = new g2o::VertexSE3(); v1->setId(1);
v1->setEstimate(guess); optimizer.addVertex(v1);

auto* e = new g2o::EdgeSE3();
e->setVertex(0, v0); e->setVertex(1, v1);
e->setMeasurement(z_ij);            // 配准出的相对位姿
e->setInformation(information);     // 协方差之逆 = 权重
optimizer.addEdge(e);

optimizer.initializeOptimization();
optimizer.optimize(10);

GTSAM（佐治亚理工）------ 聪明的"增量修正员"

画像：极聪明的实时调度员。底层不是普通图，而是因子图 + 贝叶斯网络。

绝活 iSAM2 增量优化："只算变的"。机器人跑 1000 米发现回环，g2o 把 1000 米全推倒重算，GTSAM 只改回环那小块和通往这里的路径，远处纹丝不动；
实时性最强：适合无人机、自动驾驶这种长时间大规模实时场景；
数学更现代：因子图理论比 g2o 的普通图优化严谨，对概率模型支持更好；
缺点：门槛比 g2o 略高；小问题用它"杀鸡用牛刀"。

cpp 复制代码

// GTSAM: 因子图 + iSAM2 增量优化
gtsam::NonlinearFactorGraph graph;
gtsam::Values init;

auto noise = gtsam::noiseModel::Diagonal::Sigmas(
    (gtsam::Vector(6) << 0.1, 0.1, 0.1, 0.1, 0.1, 0.1).finished());   // 协方差

graph.add(gtsam::PriorFactor<gtsam::Pose3>(0, gtsam::Pose3(), noise));  // 锚定
init.insert(0, gtsam::Pose3());

graph.add(gtsam::BetweenFactor<gtsam::Pose3>(          // 相对测量因子(边)
    0, 1, z_ij, noise));
init.insert(1, guess);

gtsam::ISAM2 isam2;                   // 增量求解器
isam2.update(graph, init);
isam2.update();
gtsam::Values result = isam2.calculateEstimate();       // 只重算受影响的部分

怎么选

	Ceres	g2o	GTSAM
定位	万能非线性最小二乘	经典图优化	增量因子图
强项	通用、鲁棒核强	直观、中等规模快	实时、大规模增量
弱点	超大图慢	回环全重算	门槛高、小题大做
典型场景	通用优化 / BA	中等 SLAM / 标定	自动驾驶 / 长时 SLAM

闭环优化可选 g2o （本方案尚未接入）。要支撑长时间大场景，可换 GTSAM 走增量；若把标定里某些带鲁棒核的非线性残差单独优化，Ceres 最省心。

9. 踩坑总结

从零配准在对称场景会撞歧义------别信单次 fitness，要肉眼或先验兜底；
ICP 是局部的，种子要落进收敛域（旋转 <~30°、平移 < 最粗层阈值）；大旋转（180°）必须先验预转；
fitness 不等于正确------对称错解也能高 fitness；
点不对应没关系，配的是"面"，最近邻/点到面都是"到表面距离"的近似；
CAD 配准给完整位姿，比质心法强（质心只有相对运动能定旋转、平移缠死）；
K 含角度，纯平移姿态解不出，加工公差是系统性偏差、平均救不回；
生产系统靠种子 + NDT + 吊具锚定 + 多位姿平均，不赌从零配准------这才是"配得准、配得稳、配到运动系"的保证。
链式标定会累计误差------链尾吃掉所有环的误差；闭环 + 全局最小二乘（SVD/g2o）才能分摊，本方案尚未接入。

10. 关键 takeaway

配准配的是面不是点：点不对应没关系，面重合就行。

ICP 是局部算法：要种子落进收敛域，180° 歧义靠先验破。

CAD 是把散点变位姿的标尺：给完整 6DOF，消歧、抗遮挡、接运动系。

多姿态是 hand-eye：解雷达↔运动系固定变换；纯平移只够定旋转，要平移得靠 CAD 绝对位姿或带旋转姿态。

K 偏移含角度：加工公差真实存在、系统性、随距离放大；能转就标掉，不能转就 metrology 量或拆两步标。

链式标定累计误差：闭环 + 全局最小二乘（SVD/g2o）才能分摊；本方案尚未接入闭环优化。

11. 理论依据与学习资源

11.1 这套代码的理论支柱

支柱	对应代码	核心概念
线性代数	`H·dx=b`、`JᵀJ`、`solve`	矩阵、解线性方程组、SVD/Cholesky
多元微积分	雅可比 J	泰勒展开（线性化）、多变量导数
非线性最小二乘	`optimize` 整体	Gauss-Newton、法方程 `H·dx=-b`
李群 / 李代数	`rel_resid` 的 `E=Z⁻¹·预测`	SE(2)/SE(3)、"复合配逆 + log"、切空间
图优化 / 因子图	位姿图、节点边	g2o / GTSAM / Ceres、闭环
SLAM / 状态估计	闭环、测量模型	残差、信息矩阵、批量估计

核心是 非线性最小二乘（Gauss-Newton）+ 李群（SE(n)）+ 图优化 三件套。

11.2 学习资源（按对口程度排）

🌟 最对口（强烈建议先看）

高翔《视觉SLAM十四讲》 ------中文、实践导向，正好覆盖：第 3-4 讲李群李代数、第 6 讲非线性优化（Gauss-Newton、g2o/Ceres）、第 10 讲后端位姿图与闭环。最推荐的第一本。
Joan Solà《A Micro Lie Theory for State Estimation in Robotics》 ------短篇 PDF（arXiv 免费），专讲"变换的减法"（复合配逆 + log）和李群上的 Gauss-Newton，精准对口 rel_resid。
Timothy Barfoot《State Estimation for Robotics》------"圣经级"教材，系统讲 SE(3) 扰动、批量最小二乘、李群优化。作者主页免费 PDF。

优化理论

Nocedal & Wright《Numerical Optimization》------Gauss-Newton/LM 标准教材；
Boyd & Vandenberghe《Convex Optimization》------最小二乘理论根基，免费在线。

SLAM / 图优化

Thrun《Probabilistic Robotics》------SLAM 经典；
g2o 论文（Kümmerle et al., 2011）------图优化框架本身；
GTSAM 文档 / Dellaert《Factor Graphs for Robot Perception》------因子图理论。

数学基础（补缺）

3Blue1Brown《线性代数的本质》《微积分的本质》（B 站有中字）------直觉打底；
Strang《Introduction to Linear Algebra》+ MIT OCW。

课程

Cyrill Stachniss 的 Robot Mapping 课（YouTube）------SLAM/图优化，讲义配套。

11.3 推荐学习路径

复制代码

1. 3Blue1Brown 线代/微积分本质       ← 快速补直觉(几天)
2. 高翔《十四讲》第3-6、10讲         ← 李代数 + Gauss-Newton + 位姿图(1-2周, 核心)
   ↑ 到这步, 本文代码基本全懂
3. Solà《微型李理论》                ← 吃透"变换的减法"(1-2天)
4. Barfoot《State Estimation》       ← 系统深入(长期参考)

一句话：核心是非线性最小二乘 + 李群 + 图优化；最对口高翔《十四讲》和 Solà 微型李理论；按"3Blue1Brown → 十四讲 → Solà → Barfoot"走，理论到实现全通。

12. 本方案 vs 标定板：方法对比与选型

本方案 = scene-based（靠现场物体）+ 吊具锚定，全程无标定板。这种方法好不好？远处点稀疏会不会误差大？要不要换标定板？------这里把本方案和标定板方案正面对比。

远场误差是现场法的软肋 ：雷达是角分辨率采样，远处点稀疏 ------一个点代表一大块面积、位置不确定度大。现场法"捡场景里有什么就用什么"，没法控制靠的是近景还是远景。重叠区若主要落在远处，精度就差。这是它天生的弱点。

两种方法对比：

	现场物体法（scene-based）	标定板法（board-based）
精度	看场景，远场差	高（靶已知、放最佳距离）
特征	易撞对称/平面滑动（如 L4↔L1 的 180°）	锐利、无歧义（角/边/图案）
距离控制	不可控，捡到啥用啥	可控，把板放 2-5m 密集精确区
绝对参考	无（只有相对几何），除非用已知物体	有，板位置可被激光跟踪仪测出当真值
可验证性	难（没真值）	强（比对测量值）
重复性/标准化	看现场	高，可复现流程
成本	低，不用准备	高，制板/布板/测量
大车多雷达覆盖	友好（场景天然在）	难（要围着车摆满板）

标定板为什么精度高 ：① 几何已知 → 强约束；② 放最佳距离 （2-5m 密集精确区，避开远稀疏）→ 对应点又密又准；③ 锐利特征 （角/边/图案）→ 位姿唯一，不撞对称、不平面滑动；④ 板位置可被激光跟踪仪/theodolite 测出当真值 → 直接量化标定误差。

常见标定板/靶类型：

平面板：最常用，但单块平面有"沿平面滑动"歧义 → 要多块、不同朝向；
立方体/多面体：3D 结构，6 自由度唯一，无歧义；
球靶：距离/角度不变（从哪看都一样），球心可精确提取，很稳；
图案板/反光板：激光可识别的特殊图案（类似相机的棋盘格）。

本方案的定位 ：吊具锚定其实是"半个标定板"------形状已知（像板）、有 CAD（像板的已知几何）、近距离（像板放近处），比纯靠墙/地强不少；但局限是依赖吊具可见、且吊具形状未必像板那么锐利（太平/太对称一样会撞滑动）。

建议：

量产/高精度 ：上标定板/球靶，摆在每路雷达的密集精确区，用 metrology 验证------这是工业界精度标定的标准做法；
现场快标/无准备 ：scene-based（+吊具锚）可接受，但盯住两件事------重叠别主要落远处（远场误差）、避开对称/大平面（歧义）；
折中（常见）：关键雷达对用板、其余用 scene；或 scene 标完用板做一次验证/精修。

一句话：标定板精度更高、可验证，治得了远场稀疏误差；现场物体法省事但看运气（远场 + 对称两大坑）。本方案吊具锚是折中；真上精度，量产标定建议板/球靶，放近处、可测量。

待补充：实际标定数值结果、各路 fitness 汇总、MeshLib 截图、与工程实现的对比验证。
