磁吸式数据线方案，依靠磁铁自动吸合 + 弹性触点导通供电与数据信号，广泛应用于 TWS 耳机、智能手表、手持检测设备等轻薄消费电子产品，有效解决传统插拔接口易磨损、盲插困难、外力拉扯损坏主板等痛点。
1. 多机型兼容，方便项目复用

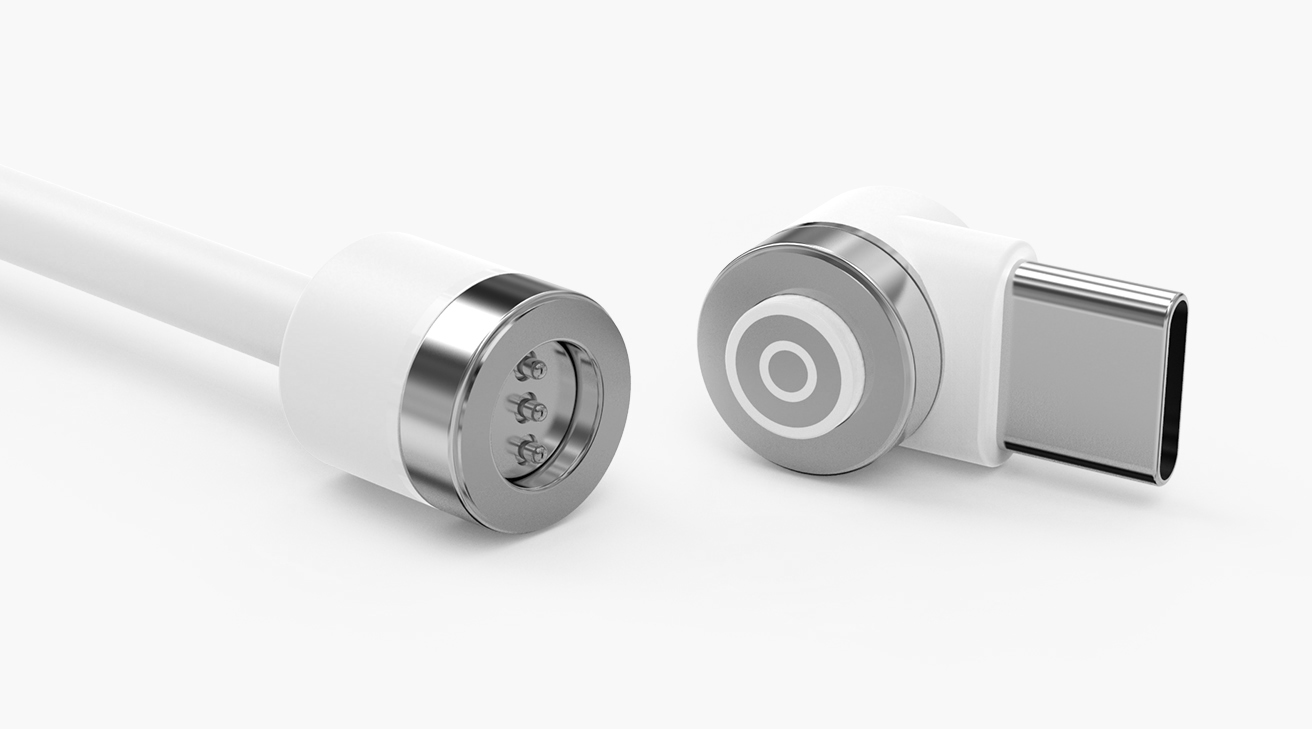

磁吸式数据线采用分体式结构，设备端预埋磁吸 接头，线材端集成磁吸环与触点。更换不同规格磁吸接头，即可适配多款硬件产品。一套线材方案可以跨项目复用，减少配件种类，简化 BOM 管理，适合可穿戴、小型便携设备选型。
2. 小型纤薄结构，万次插拔高可靠性
传统 USB 插头体积大，不利于超薄产品结构布局。磁吸接头经过小型化设计，占用空间更小，多数常规设备保护壳不会干涉对接，无需拆卸外壳就能充电。
连接器可承受 10000 次以上反复吸合分离。采用黄铜基材搭配镀金镀层，多次对接后依旧可以维持稳定接触电阻，降低接口磨损，延长整机寿命。
3. 充电 + 数据传输二合一

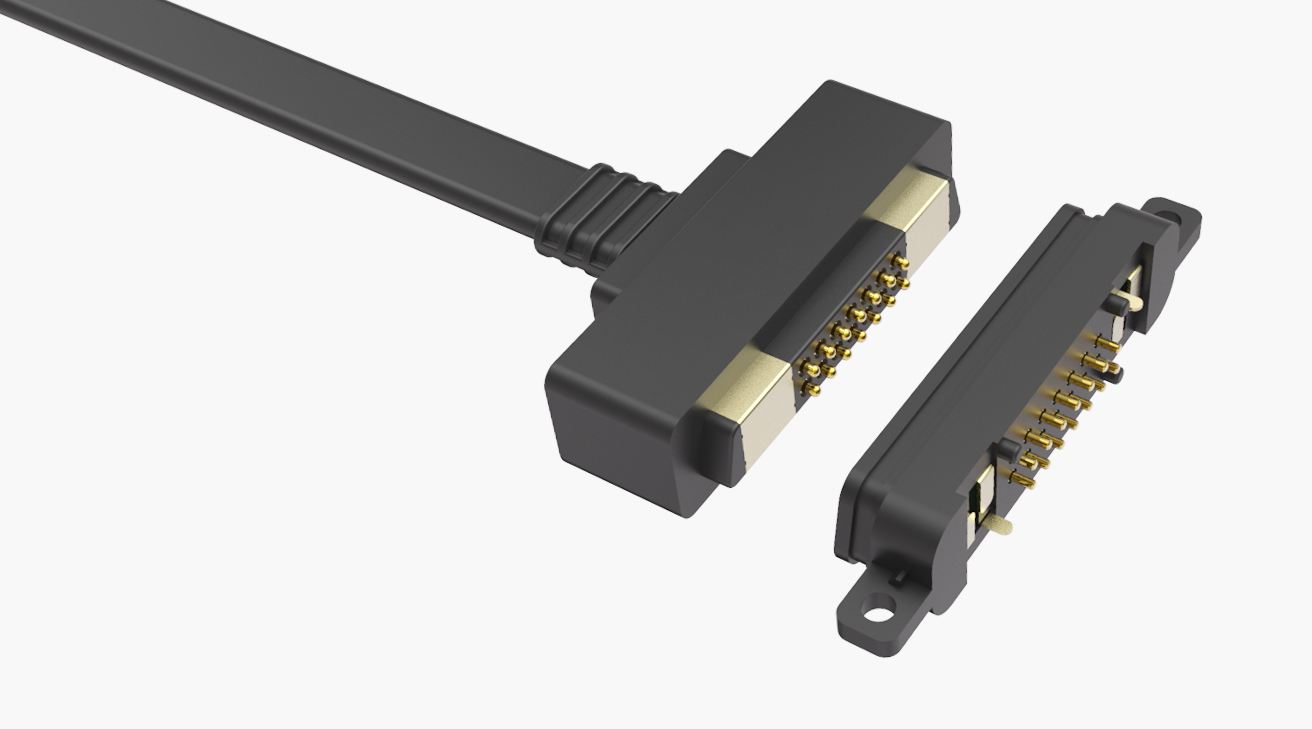

合格的磁吸方案，除供电外可引出信号引脚，支持数据通信。产品调试、固件升级、日志读取阶段，一线兼顾供电与数据传输。选型时需要关注 Pin 脚数量与阻抗匹配，避免高速信号丢包。
4. 自动对位，自带防拉扯保护
磁吸结构支持无方向自动吸附，无需精准对准触点。最大工程优势为拉力脱开保护：线缆意外受力拉扯时，磁吸接头直接分离，不会将外力传递到 PCB 焊盘，避免主板损伤，适合车载、手持设备。
5. 快充选型需评估温升与接触电阻
优质磁吸触点方案支持大电流快充。但磁吸触点存在接触电阻，会产生功率损耗与温升。做大电流磁吸连接器方案，需要优化镀层、触点截面积与磁吸压紧力，做好老化与温升测试。
工程选型风险提示
- 触点暴露易积灰，粉尘会增大接触电阻，造成断充、通信不稳，结构设计需考虑防尘；
- 磁力需要匹配场景，吸力过小容易晃动瞬断，吸力过大分离时易带动整机；
- 镀层质量影响长期稳定性，量产项目优先选用镀金耐腐蚀镀层；
- 私有快充协议对接触电阻敏感，项目前期务必整机联调。
应用场景
TWS、智能手表等穿戴设备、车载便携设备、手持检测仪器、产线调试快速对接。
