F28379D DMA从零理解（上）：DMA是什么、为什么需要它、架构与触发原理详解

前言：

本文以 TI《TMS320F2837xD Dual-Core Real-Time Microcontrollers Technical Reference Manual》中的 DMA 章节为基础，重点解释 DMA 的作用、F28379D 内部结构、触发链路、双核外设归属以及一次数据搬运究竟是怎样发生的。

1. 为什么单片机里还需要 DMA

在很多控制系统中，CPU 不仅要运行控制算法，还要不断完成数据搬运。例如：

从 ADC 结果寄存器读取采样值，再写入数组；
从 SPI 接收寄存器取出数据，再保存到 RAM；
将 RAM 中的一组待发送数据逐个写入 SPI 发送寄存器；
在不同 RAM 区域之间复制大量数据；
连续采集一段波形，等待整块数据完成后再执行 FFT、滤波或故障判断。

如果完全依靠 CPU 搬运，一个样本通常要经历下面的过程：

CPU 响应中断或轮询外设状态；
CPU 读取外设寄存器；
CPU 计算数组地址；
CPU 将数据写入 RAM；
CPU 更新下标并判断缓冲区是否填满；
CPU 退出中断，恢复原来的程序。

单次操作看起来并不复杂，但当 ADC 采样频率、SPI 数据率或通道数量升高后，CPU 会把大量时间花在"搬数据"上，而不是花在电流环、速度环、保护逻辑和通信协议上。

DMA 的价值，就是把这类规则、重复的数据搬运交给专用硬件完成。

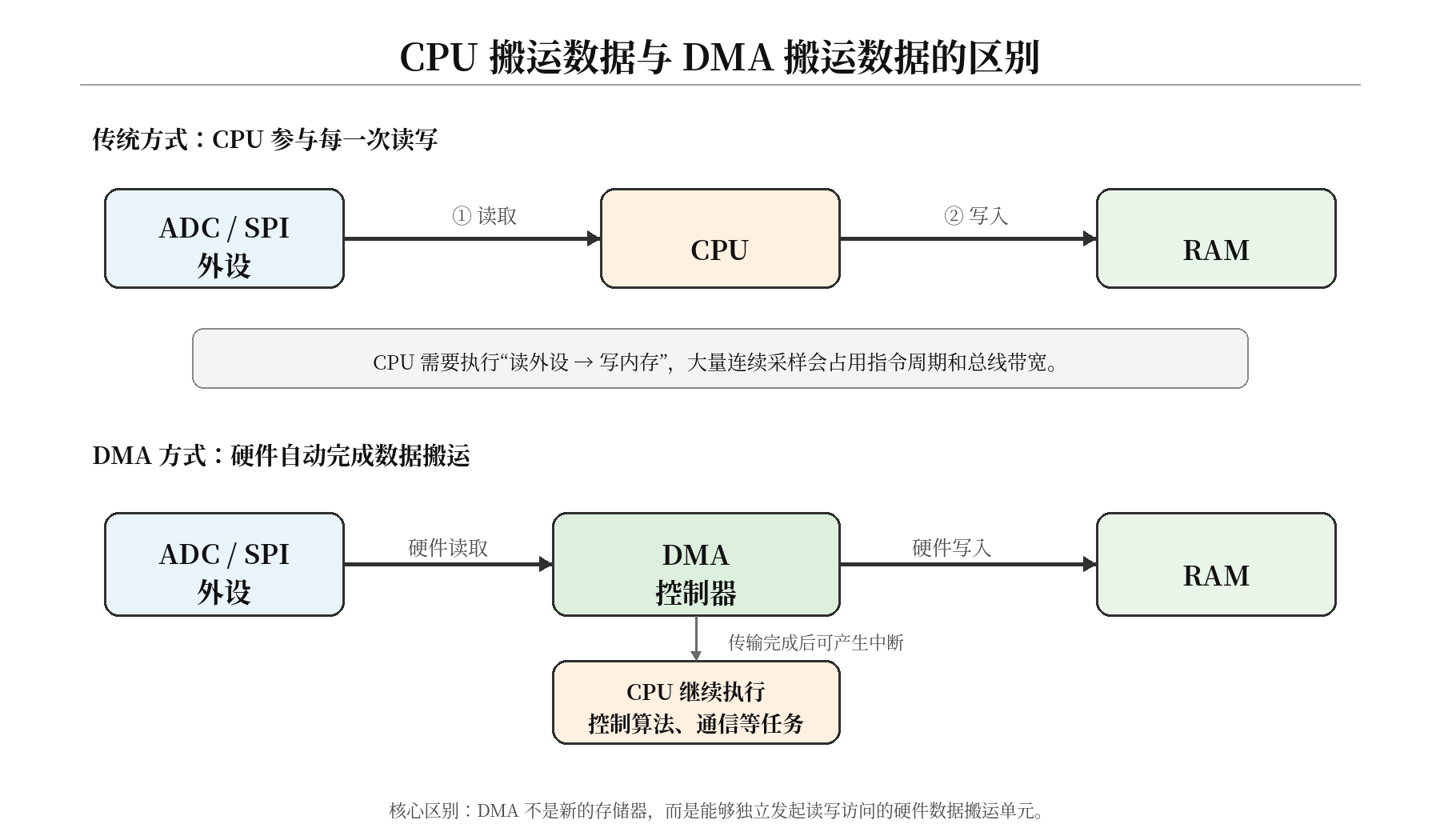

CPU搬运与DMA搬运对比

2. DMA到底是什么

DMA 的全称是 Direct Memory Access，即直接存储器访问。

在 F28379D 中，DMA 可以理解为一个独立于 C28x CPU 的硬件数据搬运器。CPU 只负责提前告诉 DMA：

数据从哪里读取；
数据写到哪里；
每次搬多少；
地址每次怎样变化；
由哪个外设事件启动；
全部完成后是否产生中断。

配置完成后，DMA 会等待触发事件。当 ADC、ePWM、SPI、CPU Timer、外部中断或软件触发到来时，DMA 自动获得总线访问权，读取源地址中的数据，再写入目的地址。CPU 不需要为每个数据执行一次读写指令。

因此，DMA 并不是一块存储器，也不是一种通信协议。它本质上是一个具有以下能力的硬件状态机：

接收外设或软件触发；
产生源地址和目的地址；
读取数据并写入数据；
自动更新地址；
统计已经完成的 Word、Burst 和 Transfer；
在指定时刻产生 DMA 通道中断；
检测触发来不及处理造成的 Overrun。

DMA 最重要的作用不只是"复制速度快"，而是让数据搬运和 CPU 运算并行进行，从而降低 CPU 实时负担。

3. F28379D DMA的主要特性

F28379D 的每个 CPU 子系统均包含一个 DMA 模块。一个 DMA 模块具有 6 个相互独立的通道，每个通道都能分别配置源地址、目的地址、触发源、数据宽度和中断。

主要特性如下：

特性	含义
6 个独立通道	多组数据搬运任务可以分别配置
每通道独立 PIE 中断	可以在传输开始或结束时通知 CPU
外设事件触发	ADC、ePWM、SPI、SDFM、CPU Timer、XINT、CLB 等均可成为触发源
软件强制触发	便于测试 RAM 到 RAM 的数据搬运
16 位或 32 位数据宽度	SPI DMA 受限于 16 位
地址自动递增、递减或保持	支持连续数组、固定外设寄存器和逆序数据
Burst、Transfer、Wrap 三层地址控制	支持块传输、二维重排、循环缓冲和双缓冲
Channel 1 高优先级	适合高速 ADC 等低延迟任务
无仲裁时约 3 个周期完成一次 Word 搬运	实际时间还会受每个 Burst 的启动开销和总线冲突影响

这里的"通道"不是一条独立物理总线，而是一套独立的配置和状态寄存器。6 个通道最终仍要共享 DMA 状态机和相关总线资源，因此需要通道优先级与仲裁机制。

4. 从F28379D总框图理解DMA的位置

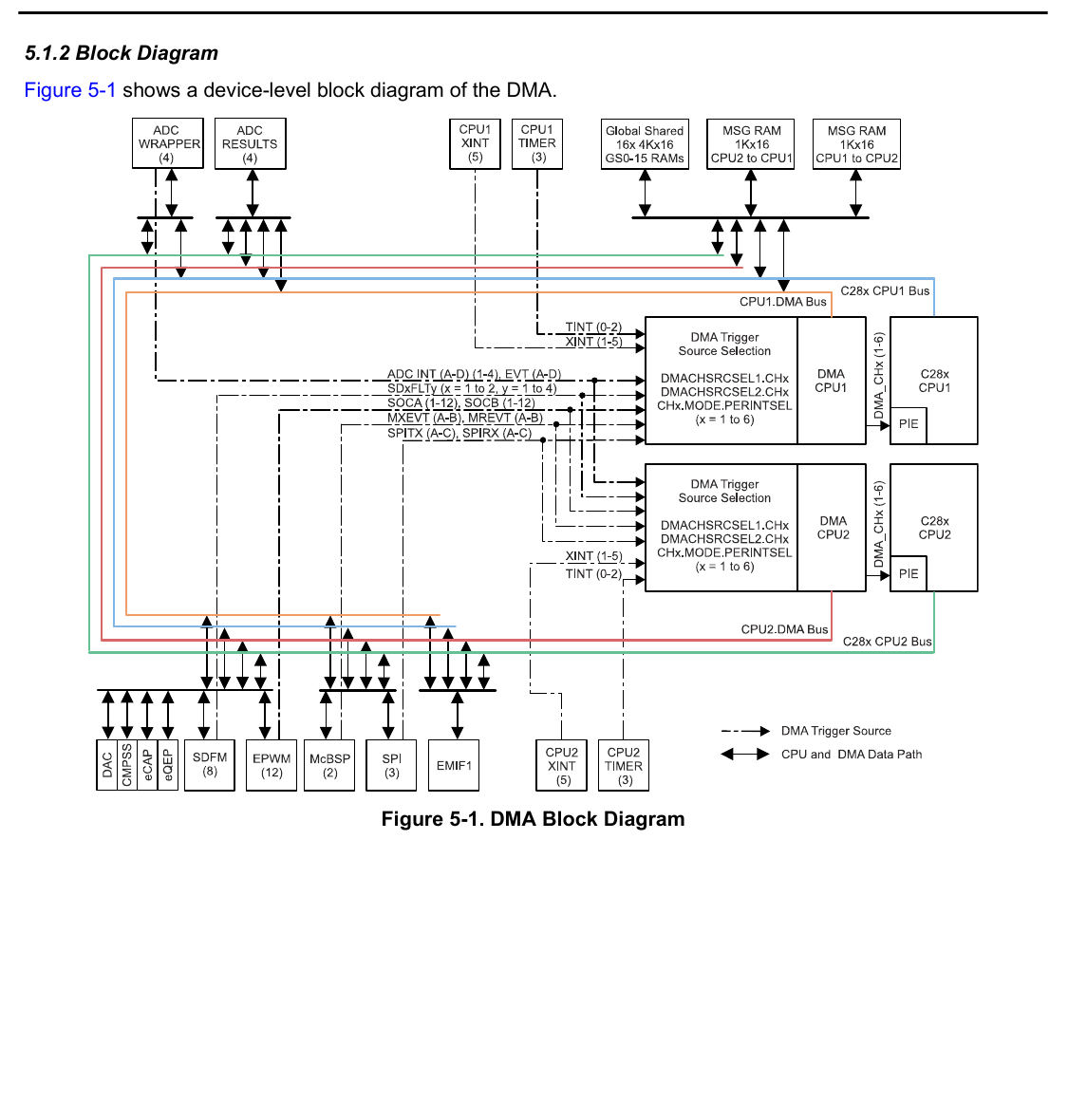

TI 手册中的 DMA Block Diagram 展示了 DMA 与 ADC、SPI、ePWM、SDFM、RAM、CPU 和 PIE 之间的关系。

F28379D DMA总体框图

这张图需要分成"触发路径"和"数据路径"两部分理解。

4.1 虚线表示触发路径

图中的虚线从 ADC、ePWM、SPI、SDFM、CPU Timer、外部中断等模块进入 DMA Trigger Source Selection。它们只负责告诉 DMA：

某个事件已经发生，现在应该启动一次 DMA Burst。

触发信号本身不携带要搬运的数据。例如，ADCAINT1 可以触发 DMA，但 DMA 真正读取的数据地址仍由 SRC_ADDR 决定。

因此，DMA 的"触发源"和"数据源"是两个不同概念：

触发源决定什么时候搬；
源地址决定从哪里搬。

ADC 中断可以触发 DMA 去读 ADCRESULT，也可以触发 DMA 去读 RAM；ePWM SOCA 也可以触发 DMA 更新某个外设寄存器。只要总线访问路径允许，触发事件与数据地址并不要求来自同一个模块。

4.2 实线表示数据访问路径

图中的实线表示 CPU 和 DMA 访问外设寄存器或 RAM 的数据总线。DMA 通过总线完成下面两个动作：

从源地址读取 16 位或 32 位数据；
将读取的数据写入目的地址。

常见方向包括：

ADCRESULT → RAM；
SPI RXBUF → RAM；
RAM → SPI TXBUF；
RAM → ePWM CMPA；
GS RAM → GS RAM；
RAM → DACVALS。

4.3 DMA中断进入PIE

每个 DMA 通道都有独立的中断输出，可接入 PIE。中断可以配置为：

在一次 Transfer 刚开始时产生；
在一次 Transfer 全部结束时产生；
检测到 Overrun 时产生。

通常，单缓冲采集在传输结束时中断；连续 Ping-Pong 双缓冲可以利用传输开始中断及时更新下一轮 Shadow 地址。

5. F28379D是双核器件：DMA也有CPU1和CPU2之分

F28379D 内部包含 CPU1 子系统和 CPU2 子系统，每个子系统都包含：

一个 C28x CPU；
一个 CLA；
一个 DMA。

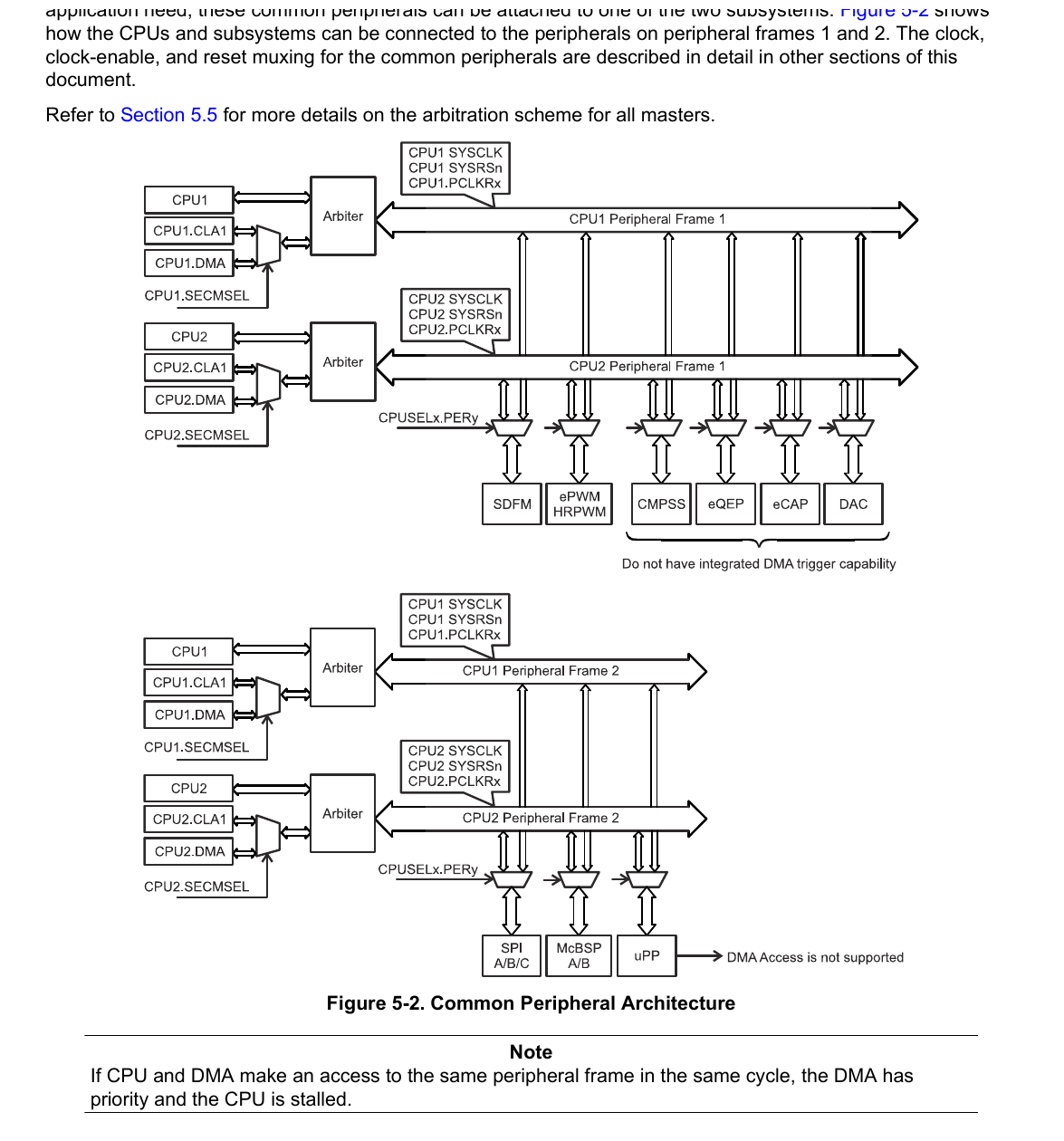

部分外设可以在 CPU1 与 CPU2 之间分配。手册中的 Common Peripheral Architecture 展示了 CPU、CLA、DMA 与共享外设之间的关系。

双核公共外设架构

5.1 CPUSEL决定外设归哪个CPU子系统

共享外设通常通过 CPUSELx 位确定归属：

分配给 CPU1 后，由 CPU1 子系统访问；
分配给 CPU2 后，由 CPU2 子系统访问。

如果外设并不属于当前 CPU 子系统，那么该子系统中的 CPU、DMA 或 CLA 对该外设的写操作可能被忽略，读操作可能返回 0。

这也是双核工程中 DMA"没有报错但数据始终不变化"的常见原因之一。

5.2 SECMSEL决定二级主设备是DMA还是CLA

一个 CPU 子系统除了 C28x CPU 这个主设备外，还可以选择 DMA 或 CLA 作为 Secondary Master。该选择由对应的 SECMSEL 配置决定。

如果外设归 CPU1，但 CPU1 子系统的 Secondary Master 选择了 CLA，那么 CPU1 DMA 对相应外设的访问可能无效。因此，使用共享外设前需要同时检查：

外设归 CPU1 还是 CPU2；
对应 CPU 子系统中，Secondary Master 选择的是 DMA 还是 CLA。

5.3 DMA能访问外设，不代表外设能直接触发DMA

图中 eCAP、eQEP、CMPSS、DAC 等模块可以位于 DMA 可访问的外设总线上，但手册特别标出了部分模块没有集成 DMA Trigger 能力。

这意味着：

DMA 可以读写这些模块的寄存器；
但这些模块自身未必能直接产生 DMA 触发；
可以使用 ePWM、CPU Timer、XINT 或软件事件作为触发源，再让 DMA 访问它们。

"能否被 DMA 访问"和"能否触发 DMA"必须分开判断。

6. DMA为什么是事件驱动，而不是自动定时运行

F28379D DMA 是事件驱动状态机。DMA 通道启动后，通常只是进入等待状态，并不会自行周期性搬运数据。

真正启动 Burst 的事件可以来自：

ADC 中断事件；
ePWM SOCA 或 SOCB；
SPI TX/RX DMA 事件；
SDFM 数据就绪事件；
CPU Timer 0、1、2；
XINT1～XINT5；
McBSP；
CLB 中断；
软件强制触发。

如果希望 DMA 周期性运行，可以把 CPU Timer 或 ePWM 周期事件配置为 DMA 触发源。周期性来自定时器或 ePWM，而不是 DMA 内部自己产生周期。

7. DMA触发选择电路为什么有两级选择

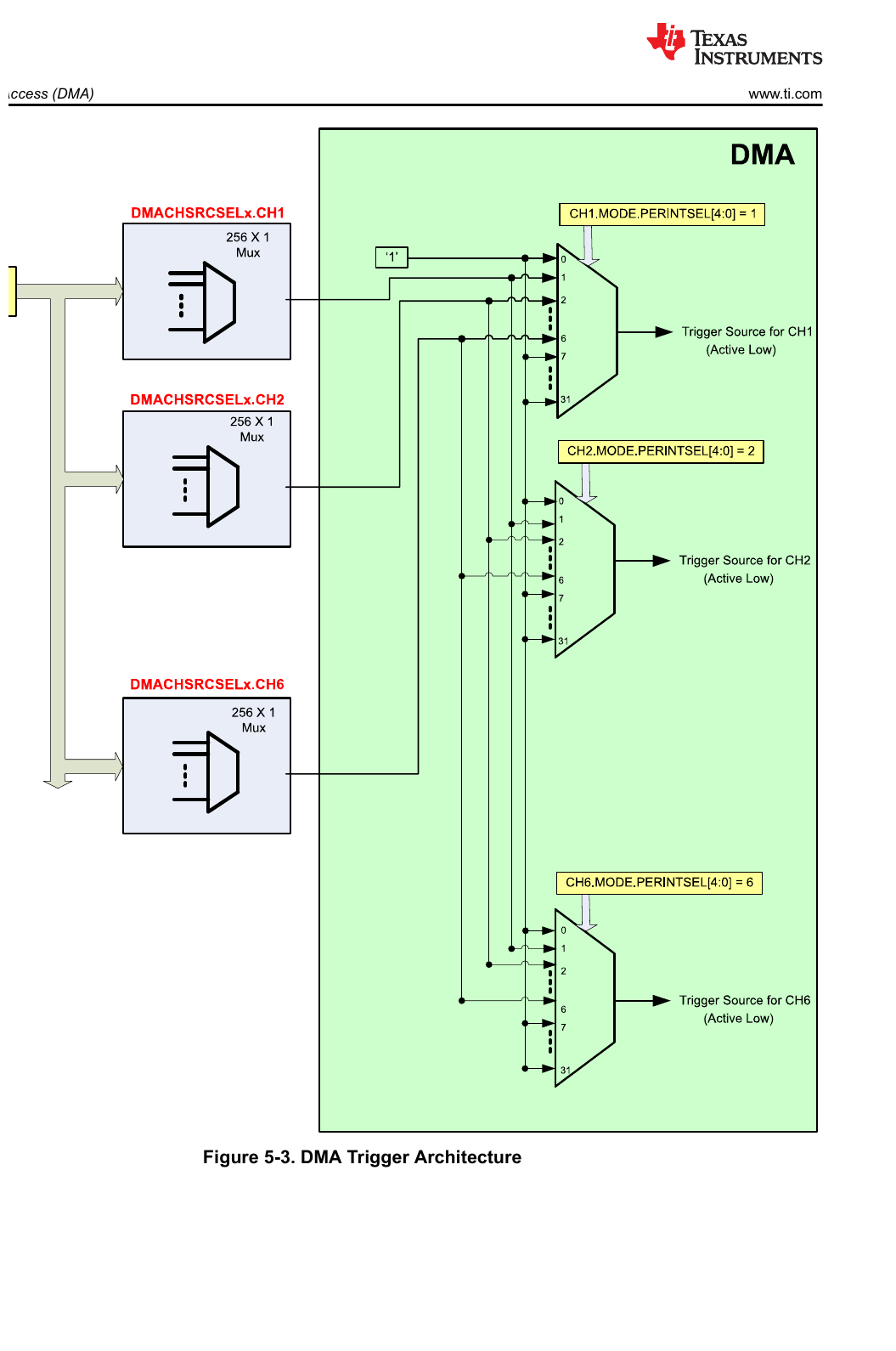

手册中的 DMA Trigger Architecture 展示了触发信号进入 6 个 DMA 通道的过程。

DMA触发选择架构

这张图可以按两级多路选择器理解。

7.1 第一级：DMACHSRCSEL选择系统触发源

系统中存在大量 DMA 触发源。DMACHSRCSELx 为每个 DMA 通道选择一个具体事件，例如：

ADCAINT1_DMA；
EPWM1_SOCA；
CPU_TINT0；
SPIA_RXDMA。

每个通道可以选择不同事件，因此可以同时构建：

DMA CH1：ADC A 采样结果写入 RAM；
DMA CH2：SPI A 接收数据写入 RAM；
DMA CH3：RAM 数据写入 SPI A；
DMA CH4：定时更新 ePWM CMPA。

7.2 第二级：通道内部PERINTSEL选择输入线

每个通道的 MODE.PERINTSEL 再选择 DMA 内部的触发输入。正常配置时，CH1 对应选择输入 1，CH2 对应输入 2，依次类推。

使用 Driverlib 的 DMA_configMode() 时，这些底层路由通常由库函数统一完成，不需要分别手动写 DMACHSRCSELx 和 PERINTSEL。

8. 触发事件进入DMA后发生了什么

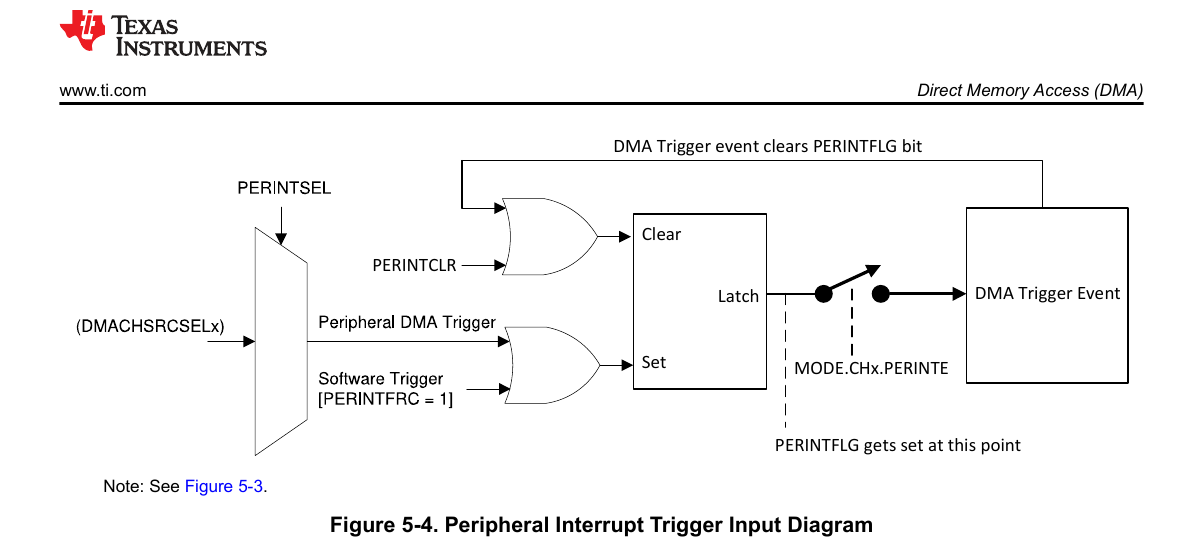

手册中的 Peripheral Interrupt Trigger Input Diagram 展示了触发锁存逻辑。

DMA触发锁存逻辑

触发过程如下：

选中的外设事件到来；
触发锁存器被置位；
CONTROL.PERINTFLG 变为 1，表示存在待处理触发；
DMA 优先级逻辑选择该通道；
Burst 真正开始时，PERINTFLG 自动清零；
DMA 按配置搬运一个 Burst 或整个 Transfer。

软件也可以操作同一套锁存逻辑：

PERINTFRC：软件强制置位触发标志；
PERINTCLR：取消尚未处理的触发；
PERINTFLG：查看是否有触发等待处理。

需要注意，软件强制触发仍要求通道的 PERINTE 已使能。关闭 Trigger 后，外设事件和软件强制触发都不能启动 Burst。

9. Word、Burst和Transfer分别是什么

DMA 初学者最容易混淆的概念就是 Word、Burst 和 Transfer。

9.1 Word：一次基本读写的数据

Word 是 DMA 一次从源地址读取并写入目的地址的数据单位。

16 位模式：一次读写 16 位；
32 位模式：一次读写 32 位。

但是，DMA 的 Size 和 Step 参数统一以 16 位地址单元为基准。这一点在 32 位模式下尤其容易配置错误。

9.2 Burst：一次触发直接执行的一小组数据

默认情况下，一个触发事件启动一个 Burst。

若一个 Burst 包含 8 个 16 位 Word，则一个触发会连续搬运 8 个数据。Burst 内每完成一个 Word，源地址和目的地址按照 SRC_BURST_STEP、DST_BURST_STEP 更新。

9.3 Transfer：若干个Burst组成的完整任务

一个 Transfer 由多个 Burst 构成。例如：

每个 Burst 搬 8 个 Word；
一个 Transfer 包含 16 个 Burst；
则完整 Transfer 共搬运 128 个 16 位 Word。

在寄存器层面：

Nword=(BURST_SIZE+1)(TRANSFER_SIZE+1) N_{word}=(BURST\_SIZE+1)(TRANSFER\_SIZE+1) Nword=(BURST_SIZE+1)(TRANSFER_SIZE+1)

这里的 +1 非常重要，因为底层 SIZE 寄存器保存的是"实际数量减 1"。

而 Driverlib 的 DMA_configBurst() 和 DMA_configTransfer() 参数使用实际数量。例如需要每个 Burst 搬运 8 个 Word，应传入 8，而不是 7。

10. ONESHOT与CONTINUOUS到底控制什么

10.1 ONESHOT控制"一次触发搬多少"

ONESHOT = 0：

一个触发只搬一个 Burst；
若一个 Transfer 有 16 个 Burst，则需要 16 次触发；
每个 Burst 结束后，DMA 可以切换到其他待处理通道；
更利于多通道公平共享 DMA 带宽。

ONESHOT = 1：

第一次触发到来后，DMA 不再等待后续触发；
连续执行整个 Transfer；
适合一次性 RAM 块复制；
但长 Transfer 可能长期占用 DMA 带宽。

10.2 CONTINUOUS控制"一个Transfer结束后是否继续待命"

CONTINUOUS = 0：

一次 Transfer 完成后，通道停止；
RUNSTS 清零；
再次使用前需要重新执行 RUN 或 DMA_startChannel()。

CONTINUOUS = 1：

Transfer 完成后，DMA 重新加载计数和 Shadow 地址；
通道保持运行状态；
等待下一次触发；
适合连续 ADC 采样、通信接收和循环缓冲。

ONESHOT 与 CONTINUOUS 不是同一个概念：

ONESHOT 决定一个触发覆盖一个 Burst 还是整个 Transfer；
CONTINUOUS 决定完整 Transfer 结束后通道是否继续工作。

11. 一个典型的ADC采样链路

以 ePWM 定时触发 ADC，再由 ADC 中断触发 DMA 为例，完整链路如下：

text 复制代码

ePWM 到达设定时刻
        ↓
ePWM SOCA 启动 ADC SOC
        ↓
ADC 完成采样与转换
        ↓
ADCAINT1 事件到来
        ↓
DMA CH1 的 PERINTFLG 置位
        ↓
DMA 从 ADCARESULT0 读取结果
        ↓
DMA 将结果写入 adcBuffer[]
        ↓
目的地址自动加 1
        ↓
缓冲区填满后产生 DMA 中断
        ↓
CPU 对整块数据执行控制、滤波或频谱分析

这种结构与"ADC 每采一次就进入 CPU 中断、CPU 手动保存一次数据"相比，具有三个明显优势：

CPU 中断次数显著减少；
采样结果写入 RAM 的时间更加确定；
CPU 可以按整块数据进行处理，程序结构更清晰。

12. CPU与DMA会不会同时抢总线

会。

DMA、CPU 和 CLA 可以独立运行，但当它们同时访问同一总线资源或同一类外设时，需要进行仲裁。

外设帧上的固定优先级大致为：

CLA/DMA 写；
CLA/DMA 读；
CPU 写；
CPU 读。

因此，当 CPU 和 DMA 在同一周期访问同一外设帧时，DMA 可能先完成当前访问，CPU 暂停若干周期。CPU 并不是一直等到整个 Transfer 结束，只会等当前发生冲突的 DMA 访问完成。

ADC 结果寄存器是一个特殊情况。F28379D 为不同总线主设备提供了重复的 ADC Result 访问路径，因此 CPU、DMA 和 CLA 可以同时读取 ADC 结果，而不需要彼此仲裁。

还应避免 CPU 与 DMA 同时写同一个地址。特别是 CPU 正在执行读---改---写操作时，如果 DMA 在中间写入同一位置，DMA 写入的数据可能被 CPU 随后的写操作覆盖。

13. 初学DMA最容易出现的错误

13.1 只启动通道，没有使能触发

DMA_startChannel() 只会让通道进入 RUN 状态并等待事件。如果没有执行 DMA_enableTrigger()，外设事件和软件强制触发都不能启动搬运。

13.2 触发源选对了，数据源地址却写错了

触发源只决定"什么时候开始"，不会自动决定"读取哪个寄存器"。ADC 中断触发 DMA 后，仍需把源地址明确配置为 ADCARESULT_BASE + ADC_O_RESULTx。

13.3 双核外设归属错误

SPI、ePWM 等共享外设可能归 CPU2，但 DMA 配置在 CPU1。此时需要同时检查 CPUSEL 和 SECMSEL。

13.4 32位模式仍按16位地址单位配置

即使选择 32 位传输，Size 和 Step 仍以 16 位地址单元为单位：

连续移动一个 16 位地址：Step = 1；
连续移动一个 32 位数据：Step = 2；
搬运 3 个 32 位数据：对应 6 个 16 位地址单元。

13.5 Burst为1时误用BURST_STEP

当 Burst 只有 1 个 Word 时，Burst 内不存在"下一个 Word"，因此地址通常需要依靠 TRANSFER_STEP 在每次 Burst 结束后前进。

例如 ADC 每次触发只读取一个结果并写入数组：

BURST_SIZE = 1 Word；
DST_BURST_STEP = 0；
DST_TRANSFER_STEP = 1。

13.6 触发频率超过DMA处理能力

如果新的触发到来时，上一触发仍处于 Pending 状态，DMA 会设置 Overrun 标志，额外触发可能丢失。此时应检查：

Burst 是否过长；
多通道是否争用严重；
是否存在 CPU/CLA 总线冲突；
ADC 或 SPI 触发频率是否过高；
是否需要将高速任务放到 Channel 1 高优先级。

13.7 ADC结果可能读到旧值

手册特别提示需要查看器件勘误中的"ADC:DMA Read of Stale Result"条目。设计 ADC 与 DMA 触发链路时，应确认 ADC 结果已经更新，再允许 DMA 读取结果寄存器。

14. 小结

F28379D DMA 可以概括为：

一个由外设事件驱动、能够独立产生地址并在外设与内存之间自动搬运数据的硬件状态机。

理解 DMA 时需要抓住四条主线：

触发源决定什么时候搬运；
源地址和目的地址决定数据从哪里到哪里；
Burst、Transfer、Wrap 决定搬多少以及地址怎样变化；
CPU 只在配置和整块数据处理阶段参与，不再逐个搬运样本。

下一篇将进一步分析 Shadow/Active 地址寄存器、Burst/Transfer/Wrap 的精确地址变化、循环缓冲与 Ping-Pong、通道优先级、流水线吞吐率、Overrun 以及 Driverlib 配置代码。
