本文记录 2026-07-22 在一主一从 K3s 环境中部署私有化 Gateway 与 CAS 的排障过程，整理成后续可复用 SOP。
适用场景：
-
K3s 私有化部署
-
1 Master + 1 Worker 临时环境
-
NGINX Gateway Fabric 2.5.0
-
Worker 为 CentOS 7 / 3.10 内核，不能升级或更换机器
-
目标通过
jyjzhfw.qiantang.gov.cn访问业务界面
（这里举一反三，因为我的业务是后续要推进k8s。目前手上只有两台服务器给我演练，k3s有条件的就整三台服务器 1master＋2 woker），我这边只有两台就灵活性改成1master＋1woker。操作步骤都是在mobaxterm上实现。远程连接到两台服务器。
节点规划：
- Master：192.168.X.250 节点名 k3s-master-01
- Worker：192.168.X.251 节点名 k3s-worker-01
服务器是Linux系统（我直接先ip addr确认了ip，然后规划节点，
如果第二台woker就命名k3s-woker-02）以此类推。
步骤 0：进入部署目录，赋予脚本执行权限
bash（全节点都操作）
cd k3s-private/cluster
chmod +x mount-data-disk.sh run.sh bootstrap-node.sh preflight.sh install-server.sh install-agent.sh post-install.sh import-airgap-images.sh0.2 挂载独立数据盘 /data（bootstrap 前必须执行）
文档约束：/data 不能与根分区 / 共用磁盘
- 查看磁盘设备确认盘符
bash
lsblk- 执行磁盘格式化挂载脚本（示例 /dev/vdb，按需替换）

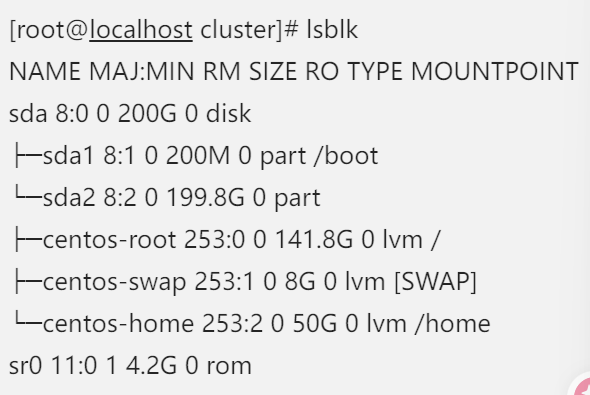

我的输出结果：
从 lsblk 输出可见：只有一块磁盘 sda，所有分区都在 sda 上，无独立数据盘 。 文档强制约束：/data 必须是独立挂载点，不能和 / 同一块设备；mount-data-disk.sh 会清空整块磁盘，不能拿 sda 执行脚本。
这里因为我是实验，我打开该脚本对"验证分区必须有两块磁盘的约束"进行了注释，也就是跳过这个part，不检验。
（生产环境必须检验）
操作步骤（两台机器都执行）
1. 编辑 bootstrap-node.sh
bash
vi bootstrap-node.sh2. 找到磁盘校验代码块，全部注释
搜索关键词：/data 不是独立挂载点 会找到类似这段代码：
bash
# 原始报错代码
DATA_MOUNT=$(findmnt -n -o SOURCE /data)
ROOT_MOUNT=$(findmnt -n -o SOURCE /)
if [ "$DATA_MOUNT" == "$ROOT_MOUNT" ];then
echo "ERROR: /data 不是独立挂载点，请先挂载数据盘到 /data"
exit 1
fi在每一行前面加 # 注释掉，改成：
bash
# DATA_MOUNT=$(findmnt -n -o SOURCE /data)
# ROOT_MOUNT=$(findmnt -n -o SOURCE /)
# if [ "$DATA_MOUNT" == "$ROOT_MOUNT" ];then
# echo "ERROR: /data 不是独立挂载点，请先挂载数据盘到 /data"
# exit 1
# fi保存退出 :wq
3. 重新执行 bootstrap（无需加环境变量）
bash
bash run.sh bootstrap此时不会再拦截磁盘校验，正常跑完基线初始化。
bash
# 普通云盘
DISK=/dev/vdb ./mount-data-disk.sh
# NVMe硬盘使用这条
# DISK=/dev/nvme1n1 PART=/dev/nvme1n1p1 ./mount-data-disk.sh脚本会提示确认清空磁盘，输入 yes 确认；
- 校验挂载成功
bash
findmnt /data
# 输出中 /data 挂载设备和 / 不一致即合规0.3 执行节点基线 bootstrap
bash
./run.sh bootstrap自动关闭 swap、配置 NTP、内核参数、创建 /data/k3s 目录。
1 编辑 install.env（本机唯一配置文件）
bash
vi install.env写入完整配置：
env
Erlang
FLANNEL_IFACE=eth0
K3S_DATA_DIR=/data/k3s
MASTER_NODE_NAME=k3s-master-01
MASTER_NODE_IP=192.168.X.250 ##根据我们一开始的节点规划如实填写
K3S_NODE_NAME=k3s-master-01
NODE_IP=192.168.X.250 ##根据我们一开始的节点规划如实填写
INSTALL_K3S_MIRROR=cn2 安装 Master Server（控制面）
bash ##在master节点上操作
./run.sh install交互提示：请选择安装角色 → 输入 server
2.1 获取集群 Token（本机后续 agent 安装要用）
bash
cat .node-token
# 复制输出内容，保存备用bash （在woker01节点上操作）
# 替换引号内为上方 cat .node-token 的输出
export K3S_TOKEN='此处粘贴master的token字符串'3.2 执行 agent 安装
bash
./run.sh install交互提示：请选择安装角色 → 输入 agent
4 全节点镜像优化（本机执行，post 之前）
若 kube-system 组件出现 ImagePullBackOff，二选一执行：
方案 1：镜像加速（containerd registry 配置）
bash
install -d /etc/rancher/k3s
cp registries.yaml.example /etc/rancher/k3s/registries.yaml
vi /etc/rancher/k3s/registries.yaml
systemctl restart k3s方案 2：离线镜像导入
bash
./import-airgap-images.sh import
systemctl restart k3s校验节点就绪
bash
kubectl get nodes
# 此时同一节点会出现两条记录：k3s-master-01(server)、k3s-master-01(agent)，全部 Ready 再执行post
kubectl get pods -n kube-system
# 无 ImagePullBackOff、ErrImagePull 异常验收标准（对齐 quickstart.md）
kubectl get nodes两个节点均 Ready- 节点标签校验通过：
- k3s-master-01（server）：
middleware-role=core - k3s-master-01（agent）：
workload=ingress、middleware-role=general、ingress-ready=true
排障命令（文档标准工具）
节点预检
bash
# 校验server环境
./run.sh preflight server
# 校验agent环境
./run.sh preflight agent
# 通用全量体检
./run.sh preflight generic如果是从windows11上传项目文件过去，跑脚本遇到bug
如果是因为换行符问题：
# 批量修复所有sh脚本换行
sed -i 's/\r$//' *.sh lib/*.sh
1、编辑 preflight.sh
bash
vi preflight.sh找到函数 ensure_data_disk_mounted()，把整个函数全部注释：
bash
# ensure_data_disk_mounted() {
# command -v findmnt >/dev/null 2>&1 || die "缺少 findmnt，无法校验 /data 挂载"
# mountpoint -q /data || die "/data 不是独立挂载点，请先挂载数据盘到 /data"
#
# local root_src data_src
# root_src="$(findmnt -n -o SOURCE / 2>/dev/null || true)"
# data_src="$(findmnt -n -o SOURCE /data 2>/dev/null || true)"
# [[ -n "${data_src}" ]] || die "无法获取 /data 挂载源，请检查挂载状态"
# [[ "${root_src}" != "${data_src}" ]] || die "/data 与根分区使用同一设备，请将 /data 挂载到独立数据盘"
# [[ -d /data/k3s ]] || die "缺少 /data/k3s，请先执行 ./bootstrap-node.sh 初始化目录"
# [[ -w /data/k3s ]] || die "/data/k3s 不可写，请检查目录权限"
# }往下找到调用这一行，直接注释：
bash
ensure_data_disk_mounted改成
bash
# ensure_data_disk_mounted保存退出 :wq
2、清理所有文件 Windows 换行符（必做，防止 \r 报错）
bash
sed -i 's/\r$//' *.sh install.env lib/*.sh3、重新执行预检
bash
bash run.sh preflight generic此时不会再拦截 /data 独立磁盘校验。
补充关键信息
- 你的网卡是
ens192，后面写install.env里FLANNEL_IFACE=ens192，不能写 eth0； - 两台机器（250、251）的
preflight.sh都要做一模一样的修改； - 预检输出
预检通过之后，再去配置install.env
安装完成后验证：（master上操作）
bash
export KUBECONFIG=/etc/rancher/k3s/k3s.yaml
kubectl get nodes能看到两个ready再往下看，第一阶段告一段落。
-------------------------------------------------------------------------
POST 阶段（在master上操作）
##该运行./post-install.sh脚本（先修改脚本适配一主一从）
执行修改命令快速替换（不用手动复制）
bash
sed -i 's/\[\[ "${READY}" -ge 3 \]\] || warn "期望 3 节点 Ready（1 Master + 2 Worker）/\[\[ "${READY}" -ge 2 \]\] || warn "期望 2 节点 Ready（1 Master + 1 Worker）/' post-install.sh
sed -i 's/# Master 上、2 个 Worker 均为 Ready 后执行/# Master 上、1 个 Worker 均为 Ready（总共2节点）后执行/' post-install.sh1. 编辑 node-labels.yaml，删掉 k3s-worker-02 那段配置
bash
vi node-labels.yaml只保留 master + worker01 两段，删除 k3s-worker-02 对应的完整 yaml 块。 标准适配 1 主 1 从的 yaml 示例：
yaml
apiVersion: v1
kind: Node
metadata:
name: k3s-master-01
labels:
middleware-role: core
spec: {}
---
apiVersion: v1
kind: Node
metadata:
name: k3s-worker-01
labels:
workload: business
ingress-ready: "true"
spec: {}2. 再次清理换行符兜底
bash
sed -i 's/\r$//' node-labels.yaml3. 重新执行后置脚本
bash
./post-install.sh不需要在 251 worker 节点执行 post-install.sh。
仅 Master 节点执行
- 脚本依赖
kubectl操作集群资源、打节点标签、安装集群存储类 (local-path)； - worker 节点默认没有
/etc/rancher/k3s/k3s.yamlkubeconfig 凭证，执行会直接鉴权失败； - 节点标签、存储插件是集群全局资源，只需要在控制面操作一次全集群生效。
- 192.168.3.250（Master）：唯一执行
./post-install.sh的机器，完成节点打标、local-path 存储安装； - 192.168.3.251（Worker）：仅执行
install→ agent 加入集群，不用跑 post、不用跑 verify。
namespace阶段
1、先手动创建缺失命名空间
bash
kubectl create namespace local-path-storage2、重新应用 local-path 配置文件
bash
kubectl apply -f storage/local-path-config.yaml3、验证 local-path 组件是否正常运行
bash
kubectl get pods -n local-path-storage正常会出现 local-path-provisioner-xxx Pod，状态 Running。
执行完后再完整跑一遍后置脚本收尾：
bash
./post-install.sh重新强制应用配置文件即可：
bash
kubectl apply -f storage/local-path-config.yaml检查 pod 状态确认组件正常
bash
kubectl get pods -n local-path-storage正常输出类似：
plaintext
NAME READY STATUS RESTARTS AGE
local-path-provisioner-7f9d76c89d-xxxxx 1/1 Running 0 配置 k3s 镜像加速（Master+251 Worker 两台都要做）
1.1 创建加速器配置文件
bash
vi /etc/rancher/k3s/registries.yaml写入完整镜像源配置：
yaml
mirrors:
docker.io:
endpoint:
- "https://docker.mirrors.ustc.edu.cn"
gcr.io:
endpoint:
- "https://gcr.mirrors.ustc.edu.cn"
k8s.gcr.io:
endpoint:
- "https://k8s.mirrors.ustc.edu.cn"
quay.io:
endpoint:
- "https://quay.mirrors.ustc.edu.cn"1.2 重启 k3s 加载配置
- Master（250）：
bash
systemctl restart k3s- Worker（251）：
bash
systemctl restart k3s-agent步骤 2：清理卡住的 Pod，重新拉取镜像
bash
kubectl delete pod -n local-path-storage --all删除后控制器会新建 Pod，自动走国内镜像源下载 pause 和 local-path 镜像。
步骤 3：等待 Pod 就绪
bash
kubectl rollout status deployment/local-path-provisioner -n local-path-storage出现 successfully rolled out 代表存储组件正常。
步骤 4：重新执行后置脚本收尾
bash
./post-install.sh两台机器（250 master、251 worker）全部执行导入：
- 两台节点都进入 cluster 目录，执行离线导入脚本
bash
cd /root/k8s-config/k3s-private/cluster
chmod +x import-airgap-images.sh
./import-airgap-images.sh import- 分别重启服务
- Master 250：
systemctl restart k3s - Worker 251：
systemctl restart k3s-agent
- 删除卡住的 Pod 重建
bash
kubectl delete pod -n local-path-storage --all- 等待 Pod Running，再跑 post-install.sh
报错根因
脚本开头 export KUBECONFIG="${KUBECONFIG:-/etc/rancher/k3s/k3s.yaml}" 失效，kubectl 没读到集群证书，默认去连无权限的本地 8080 端口，连接被拒绝。
分两种场景处理
场景 1：你现在在 Master 250 执行（正常应该有 kubeconfig）
- 先确认 kubeconfig 文件存在且可读
bash
ls -l /etc/rancher/k3s/k3s.yaml
cat /etc/rancher/k3s/k3s.yaml文件缺失 / 权限不足修复：
bash
# 修复权限
chmod 600 /etc/rancher/k3s/k3s.yaml
chown root:root /etc/rancher/k3s/k3s.yaml- 手动强制注入 kubeconfig 再跑脚本
bash
export KUBECONFIG=/etc/rancher/k3s/k3s.yaml
./post-install.sh脚本全部执行成功，集群基础组件部署完成
Headlamp K8s Web 控制台部署步骤（master）
单独分步部署（一键脚本异常时使用）
bash
cd /root/k8s-config/k3s-private
kubectl apply -f middleware/headlamp/rbac.yaml
kubectl apply -f middleware/headlamp/deployment.yaml
kubectl apply -f middleware/headlamp/service.yaml二、发布外网 Gateway 路由（提供域名访问）
bash
bash ./scripts/apply-gateway-routes.sh报错原因
缺少 ops-prod 命名空间，所有 headlamp 资源都部署在这个 ns 下，先创建再应用 yaml。
1、创建业务命名空间 ops-prod
bash
kubectl create namespace ops-prod2、重新依次部署 headlamp 资源
bash
kubectl apply -f middleware/headlamp/rbac.yaml
kubectl apply -f middleware/headlamp/deployment.yaml
kubectl apply -f middleware/headlamp/service.yaml3、发布网关路由（外网访问地址）
bash
bash ./scripts/apply-gateway-routes.sh4、检查 Pod 启动状态
bash
kubectl get pods -n ops-prod -l app=headlamp等待 Pod 变为 1/1 Running。
gateway阶段（master）
前置检查
bash
cd /root/k8s-config/k3s-private
export KUBECONFIG=/etc/rancher/k3s/k3s.yaml
kubectl get ns ops-prod # 确认命名空间已创建
kubectl get nodes -L ingress-ready
# 你只有k3s-worker-01带ingress-ready=true，NGF两个副本都会落在这台机器步骤 1：安装 helm3（文档推荐华为云镜像脚本）
bash
bash ./scripts/install-helm.sh
# 验证安装
helm version步骤 2：安装 NGINX Gateway Fabric（网关核心，CRD+GatewayClass+Gateway）
bash
bash ./scripts/apply-gateway.sh验证是否部署成功：
bash
kubectl get gatewayclass
kubectl get gateway -n ops-prod
kubectl get svc -n ops-prod | grep private-gateway-nginx
# 正常输出：80:30080/TCP NodePort步骤 3：发布 HTTP 路由（包含 headlamp 控制台路由）
bash
bash ./scripts/apply-gateway-routes.sh
# 校验路由生成
kubectl get httproute -A步骤 4：安全策略校验（拦截敏感接口 / 目录）
bash
bash ./scripts/verify-actuator-security.sh##NFG镜像缺失解决：
步骤 1：Worker 节点同步完全相同 registries.yaml
登录 k3s-worker-01(192.168.3.251) 执行：
bash
mkdir -p /etc/rancher/k3s
# 复制和Master完全一致的镜像加速配置
scp root@192.168.3.250:/etc/rancher/k3s/registries.yaml /etc/rancher/k3s/
# 重启k3s-agent加载配置
systemctl restart k3s-agent步骤 2：两台节点分别测试拉取 NGF 镜像
Master (250) 测试
bash
k3s ctr images pull ghcr.io/nginx/nginx-gateway-fabric:2.5.0
k3s ctr images pull ghcr.io/nginx/nginx-gateway-fabric/nginx:2.5.0Worker (251) 测试
bash
k3s ctr images pull ghcr.io/nginx/nginx-gateway-fabric:2.5.0
k3s ctr images pull ghcr.io/nginx/nginx-gateway-fabric/nginx:2.5.0拉取命令必须写 ghcr.io 原始地址，不能替换 ghcr.m.daocloud.io，配置文件会自动转发到 DaoCloud 镜像站。
- 拉取成功：直接跳步骤 4；
- 出现 403 / 连接超时：修改 registries.yaml 中 ghcr 端点为
https://ghcr.lank8s.cn，两台节点同步重启服务重试。
结果判定
Worker 251 节点 NGF nginx 镜像拉取完全成功，耗时约 8 分钟、总大小 62.6M，镜像完整下载解压完成。
1、Worker 补拉控制面镜像
继续在 251 执行，拉另一核心镜像：
bash
k3s ctr images pull ghcr.io/nginx/nginx-gateway-fabric:2.5.0等待输出 Completed pull 即两台 NGF 镜像全部就绪。
2、Master 250 同样拉取两套镜像（避免 Master 调度 Pod 缺镜像）
bash
k3s ctr images pull ghcr.io/nginx/nginx-gateway-fabric:2.5.0
k3s ctr images pull ghcr.io/nginx/nginx-gateway-fabric/nginx:2.5.03、两台节点验证镜像缓存
任意节点执行校验命令，两条镜像都要出现：
bash
k3s ctr images ls | grep nginx-gateway-fabric预期输出两行：
plaintext
ghcr.io/nginx/nginx-gateway-fabric:2.5.0
ghcr.io/nginx/nginx-gateway-fabric/nginx:2.5.04、Master 清理旧失败 NGF 资源，重装网关
bash
export KUBECONFIG=/etc/rancher/k3s/k3s.yaml
# 卸载旧helm release
helm uninstall ngf -n nginx-gateway 2>/dev/null || true
# 清理残留pod/job
kubectl delete pod,job -n nginx-gateway --all --force --grace-period=0
# 重新完整部署NGINX Gateway Fabric
bash ./scripts/apply-gateway.sh
# 实时监控pod启动
kubectl get pods -n nginx-gateway -w等待所有 Pod 变为 1/1 Running 无拉取报错。
5、网关就绪后发布业务 / 控制台路由
bash
bash ./scripts/apply-gateway-routes.sh
# 校验安全拦截策略
bash ./scripts/verify-actuator-security.sh
# 查看所有HTTP路由（包含headlamp /headlamp 二级路径）
kubectl get httproute -A6、外网访问说明
SLB 回源地址：k3s-worker-01:30080 控制台访问地址：https://jyjzhfw.qiantang.gov.cn/headlamp/（末尾斜杠必须携带）
补充关键点
- 镜像加速配置已生效，DaoCloud ghcr 源正常分发；
- 两台节点必须同时存在两套 NGF 镜像，cert-generator、数据面 Pod 会随机调度任意节点；
- 后续不会再出现
failed pre-install: timed out waiting for the condition镜像超时报错。
250、Worker 251 节点 NGF nginx 镜像拉取完全成功下一步步骤
步骤 1：清理之前安装失败的 NGF 残留资源
bash
export KUBECONFIG=/etc/rancher/k3s/k3s.yaml
# 卸载helm发布
helm uninstall ngf -n nginx-gateway 2>/dev/null || true
# 强制删除所有pod、任务，清除失败缓存
kubectl delete pod,job -n nginx-gateway --all --force --grace-period=0步骤 2：重新完整部署 NGINX Gateway Fabric
bash
cd /root/k8s-private
bash ./scripts/apply-gateway.sh脚本会自动：
- 安装 Gateway API 标准 CRD
- Helm 部署 NGF 控制面（cert-generator 任务不再镜像超时）
- 创建集群共享 Gateway、安全拦截策略、上传大小配置
步骤 3：校验网关基础资源是否正常
bash
# 查看网关类（必须存在Accepted状态）
kubectl get gatewayclass
# 查看ops-prod命名空间网关实例
kubectl get gateway -n ops-prod
# 查看NGF服务，确认NodePort=30080
kubectl get svc -n nginx-gateway
# 实时监控所有NGF Pod状态，等待全部1/1 Running
kubectl get pods -n nginx-gateway -w正常预期：
- nginx-gateway-fabric 控制面 Pod 就绪
- private-gateway-nginx 数据面 Pod 就绪（调度到 worker）
- 无
ImagePullBackOff、ErrImage 拉取错误
步骤 4：发布 HTTP 路由（包含 Headlamp 控制台二级路径）
网关基础组件就绪后，执行路由生成脚本，对外暴露/headlamp/访问入口：
bash
bash ./scripts/apply-gateway-routes.sh
# 校验接口安全拦截规则（屏蔽actuator、敏感map路径403）
bash ./scripts/verify-actuator-security.sh
# 查看全部HTTPRoute资源
kubectl get httproute -A下一步完整操作（按顺序执行）
步骤 1：发布域名路由（包含 Headlamp 控制台 /headlamp/ 访问路径）
bash
bash /root/k8s-config/k3s-private/scripts/apply-gateway-routes.sh步骤 2：校验安全拦截规则（屏蔽 actuator、敏感接口）
bash
bash /root/k8s-config/k3s-private/scripts/verify-actuator-security.sh步骤 3：完整部署 Headlamp 控制台（Web 集群面板）
bash
cd /root/k8s-config/k3s-private
# 依次创建RBAC权限、部署、Service
kubectl apply -f middleware/headlamp/rbac.yaml
kubectl apply -f middleware/headlamp/deployment.yaml
kubectl apply -f middleware/headlamp/service.yaml步骤 4：查看 Headlamp 运行状态
bash
kubectl get pods -n ops-prod -l app=headlamp等待 Pod 变为 1/1 Running（启动需 10~30 秒）
DAY02.5当前环境与目标
1. 机器角色
192.168.X.250 = master
负责 Kubernetes 控制面、kubectl、调度、API Server。
192.168.X.251 = worker
负责运行业务容器、Gateway 数据面、页面服务。2. 最终访问链路
浏览器访问 jyjzhfw.qiantang.gov.cn
|
v
Worker 192.168.X.251:30080
|
v
private-gateway-nginx
|
v
HTTPRoute 按 Host + Path 分发
|
v
CAS / Nacos / 业务 API / UI3. 项目原始推荐与现场差异
项目文档原本推荐：
1 Master + 2 Worker现场实际为：
1 Master + 1 Worker因此 Gateway 数据面必须降级为单副本：
nginx:
replicas: 1否则 Gateway 会尝试创建两个数据面 Pod，并且 required 反亲和会导致第二个 Pod 无法调度。
二、今天完成到哪里
已完成
Gateway 入口已经修通：
kubectl get gateway -A结果已达到：
NAMESPACE NAME CLASS ADDRESS PROGRAMMED
ops-prod private-gateway nginx 10.43.X.154 TrueGateway Service 已变为：
private-gateway-nginx NodePort 10.43.x.154 8080:30080/TCPGateway Pod 已达到：
private-gateway-nginx-xxx 1/1 RunningEndpoint 已出现：
private-gateway-nginx 10.42.x.55:8080安全拦截已验证成功：
curl -i -H "Host: jyjzhfw.qiantang.gov.cn" http://192.168.x.251:30080/actuator返回：
HTTP/1.1 403 Forbidden
{"code":403,"message":"Forbidden"}这说明：
NodePort 30080 -> Gateway -> SnippetsPolicy 安全规则这条链路已经正常。
未完成
访问根路径 / 仍未完全成功：
curl -i -H "Host: jyjzhfw.qiantang.gov.cn" http://192.168.x.251:30080/曾返回：
HTTP/1.1 500 Internal Server Error原因已经进一步定位到后端 CAS：
-
/路由后端是brain-prod/tianyin-cas-svc:8181 -
一开始
brain-prod里没有 CAS 服务和 Pod -
后来部署了 CAS，但 CAS 曾重启并报数据库配置错误
最后一次 describe pod 显示 CAS 一度变为：
Status: Running
Ready: True
Restart Count: 5但日志中仍出现过：
Could not load JDBC driver class [org.hsqldb.jdbcDriver]所以明天第一件事是确认 CAS 是否已经稳定，如果不稳定，继续查 Nacos 中的 CAS 配置。
三、今天遇到的问题与解决过程
问题 1：安全验证脚本默认访问 127.0.0.1:30080，连接失败
现象
执行：
HOST=jyjzhfw.qiantang.gov.cn TARGET=http://192.168.x.251:30080 bash /root/k8s-config/k3s-private/scripts/verify-actuator-security.sh输出中实际访问的是：
http://127.0.0.1:30080并报错：
curl: (7) Failed connect to 127.0.0.1:30080; 拒绝连接
FAIL 000000 /actuator (expected 403)判断
脚本默认变量是 BASE_URL，不是所有版本都支持 TARGET。
正确用法
优先使用：
HOST=jyjzhfw.qiantang.gov.cn BASE_URL=http://192.168.3.251:30080 bash /root/k8s-config/k3s-private/scripts/verify-actuator-security.sh或者脚本中兼容：
BASE_URL="${BASE_URL:-${TARGET:-http://127.0.0.1:${PORT}}}"经验
验证 Gateway 时不要默认访问 127.0.0.1，因为 kubectl 在 master 上执行，而 Gateway NodePort 实际在 worker 上。
现场应访问：
http://192.168.3.251:30080问题 2：误把 31116 当成 Gateway
现象
执行：
curl -I http://192.168.x.250:31116
curl -I http://192.168.x.251:31116返回：
HTTP/1.1 404 Not Found判断
查询 Service：
kubectl get svc -A -o wide | grep -E '31116|30080|gateway|private-gateway'发现：
ops-prod headlamp NodePort 80:31116/TCP
ops-prod private-gateway-nginx NodePort 80:30080/TCP结论
31116 是 Headlamp，不是业务 Gateway。
业务 Gateway 是：
192.168.x.251:30080经验
看到 NodePort 时必须先确认 Service 名称：
kubectl get svc -A -o wide | grep NodePort不要只看端口号。
问题 3：Gateway Pod 卡在 Init:0/1
现象
kubectl get pods -n ops-prod -l gateway.networking.k8s.io/gateway-name=private-gateway -o wide输出：
private-gateway-nginx-xxx 0/1 Init:0/1 <none> k3s-worker-01Endpoint 为空：
kubectl get endpoints private-gateway-nginx -n ops-prod输出：
private-gateway-nginx <none>根因
Worker 系统：
uname -r输出：
3.10.0-1160.119.1.el7.x86_64系统：
CentOS Linux 7检查：
ls -l /proc/sys/net/ipv4/ip_unprivileged_port_start输出：
没有那个文件或目录Gateway init 阶段使用了内核参数：
net.ipv4.ip_unprivileged_port_startCentOS 7 的 3.10 内核没有这个文件，所以 init 阶段失败。
不能采用的方案
标准解法是升级 worker 内核或更换系统。
但现场限制：
机器不能换，内核不能升级。所以采用兼容绕过方案。
问题 4：一主一从环境下 Gateway 第二个 Pod Pending
现象
private-gateway-nginx-xxx 0/1 Running
private-gateway-nginx-yyy 0/1 Pending调度事件：
1 node(s) didn't match pod anti-affinity rules根因
项目默认按照多 worker 规划，Gateway 数据面原来是 2 副本，并且使用 required podAntiAffinity 分散到不同节点。
现场只有 1 个 worker，所以第二个 Pod 永远调度不出来。
解决
在 k3s-private/gateway/helm-values-ngf.yaml 中设置：
nginx:
replicas: 1经验
一主一从部署时，所有带强反亲和的入口类组件都要检查副本数。
问题 5：Helm values 文件被误改坏，YAML 解析失败
现象
执行：
bash ./k3s-private/scripts/restart-ngf.sh报错：
Error: failed to parse /root/k8s-config/k3s-private/gateway/helm-values-ngf.yaml:
yaml: line 40: mapping values are not allowed in this context查看文件发现错误片段：
rt: 30080
listenerPort: 8080根因
手动编辑 YAML 时残留了错误行和错误缩进。
解决
重写 helm-values-ngf.yaml 中 Gateway 相关部分，保证缩进正确。
关键配置如下：
nginxGateway:
image:
repository: aiban-docker.pkg.coding.net/tianyin/base/nginx-gateway-fabric
tag: "2.5.0"
gatewayClassName: nginx
snippets:
enable: true
nginx:
image:
repository: aiban-docker.pkg.coding.net/tianyin/base/nginx-gateway-fabric-nginx
tag: "2.5.0"
service:
type: NodePort
externalTrafficPolicy: Local
nodePorts:
- port: 30080
listenerPort: 8080
pod:
nodeSelector:
ingress-ready: "true"
affinity:
podAntiAffinity:
requiredDuringSchedulingIgnoredDuringExecution:
- labelSelector:
matchLabels:
app.kubernetes.io/managed-by: ngf-nginx
topologyKey: kubernetes.io/hostname
replicas: 1经验
YAML 出现 mapping values are not allowed，优先检查：
-
冒号后是否乱接值
-
缩进是否混乱
-
是否误把说明文字粘进 YAML
可用：
helm upgrade --dry-run ...或直接重新打开文件检查缩进。
问题 6：Gateway Programmed=False，Nginx 绑定 80 端口失败
现象
kubectl describe gateway private-gateway -n ops-prod关键错误：
bind() to 0.0.0.0:80 failed (13: Permission denied)
nginx: configuration file /etc/nginx/nginx.conf test failedGateway 状态：
PROGRAMMED False根因
为了绕过旧内核 sysctl，调整了运行方式后，容器内 Nginx 无法以当前权限绑定 80 端口。
解决思路
不让容器内 Nginx 监听 80，改为监听非特权端口 8080。
对外仍保持 NodePort 30080。
最终链路变为：
外部访问 192.168.x.251:30080
|
v
Service NodePort 30080
|
v
Pod 内 Nginx 8080修改 1：Gateway listener 改 8080
k3s-private/gateway/gateway.yaml：
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
name: private-gateway
namespace: ops-prod
spec:
gatewayClassName: nginx
listeners:
- name: http
protocol: HTTP
port: 8080
allowedRoutes:
namespaces:
from: All修改 2：Helm values 中 NodePort 仍为 30080，listenerPort 改 8080
nginx:
service:
type: NodePort
externalTrafficPolicy: Local
nodePorts:
- port: 30080
listenerPort: 8080重新应用
bash ./k3s-private/scripts/restart-ngf.sh
kubectl apply -f k3s-private/gateway/gateway.yaml经验
对外 NodePort 不等于 Pod 内监听端口。
这里的正确理解是：
Service: 8080:30080/TCP含义是：
Pod/Service 端口 8080
NodePort 对外端口 30080所以用户浏览器仍访问：
http://19x.168.x.251:30080问题 7：Nginx 启动后 chown 失败
现象
Gateway Pod 变成 Running 但不 Ready，持续重启：
0/1 Running
Readiness probe failed: connect: connection refused
Back-off restarting failed container nginx查看日志：
kubectl logs private-gateway-nginx-xxx -n ops-prod -c nginx --tail=160关键错误：
chown("/var/cache/nginx/client_temp", 101) failed (1: Operation not permitted)根因
容器启动脚本或 Nginx 进程需要执行 chown/setuid/setgid，但当前安全上下文权限不足。
解决
在 helm-values-ngf.yaml 中添加 patch：
nginx:
patches:
- type: StrategicMerge
value:
spec:
strategy:
type: Recreate
template:
spec:
securityContext:
runAsUser: 0
runAsGroup: 0
runAsNonRoot: false
sysctls: []
containers:
- name: nginx
securityContext:
runAsUser: 0
runAsGroup: 0
runAsNonRoot: false
allowPrivilegeEscalation: true
capabilities:
add:
- CHOWN
- SETUID
- SETGID
- NET_BIND_SERVICE重新应用
bash ./k3s-private/scripts/restart-ngf.sh
kubectl delete pod -n ops-prod -l gateway.networking.k8s.io/gateway-name=private-gateway
kubectl get pods -n ops-prod -l gateway.networking.k8s.io/gateway-name=private-gateway -o wide最终结果
private-gateway-nginx-xxx 1/1 Running经验
旧内核 + NGF 默认安全上下文会触发多个权限问题：
-
sysctl 文件不存在
-
绑定 80 端口权限不足
-
chown 权限不足
现场最终组合方案：
去掉 sysctls
容器内监听 8080
NodePort 仍暴露 30080
单副本
补充 CHOWN / SETUID / SETGID / NET_BIND_SERVICE capabilities问题 8：删除 Pod 后出现旧 ReplicaSet 干扰
现象
删除 Gateway Pod 后，又出现多个不同 hash 的 Pod：
private-gateway-nginx-6f6d875c87-xxx
private-gateway-nginx-6fb857c84f-yyy一个 Init，一个 Pending。
根因
旧 ReplicaSet 仍然存在，继续拉起旧配置 Pod。
解决
确认 ReplicaSet：
kubectl get rs -n ops-prod | grep private-gateway删除旧 ReplicaSet：
kubectl delete rs private-gateway-nginx-旧hash -n ops-prod再查：
kubectl get pods -n ops-prod -l gateway.networking.k8s.io/gateway-name=private-gateway -o wide经验
如果同一个组件出现两个不同 hash 的 Pod，要看 ReplicaSet：
kubectl get rs -n <namespace>不要只删 Pod。
问题 9：Gateway Endpoint 为空
现象
kubectl get endpoints private-gateway-nginx -n ops-prod输出：
private-gateway-nginx <none>判断
Endpoint 为空不是独立问题，而是说明后端 Pod 没 Ready。
修复后结果
private-gateway-nginx 10.42.x.55:8080经验
查 Service 是否可用，必须同时看三件事：
kubectl get svc <svc> -n <ns>
kubectl get pods -n <ns> -l <label> -o wide
kubectl get endpoints <svc> -n <ns>只看 Service 存在没有意义，Endpoint 为空时流量没有真正后端。
问题 10：Gateway 通了，但访问 / 返回 500
现象
curl -i -H "Host: jyjzhfw.qiantang.gov.cn" http://192.16x.x.251:30080/返回：
HTTP/1.1 500 Internal Server Error判断
安全路径 /actuator 已经返回 403，说明 Gateway 本身是通的。
/ 返回 500，说明 Gateway 找到了路由，但后端服务存在问题。
检查 HTTPRoute：
kubectl get httproute -A | grep jyjzhfw
kubectl describe httproute -n brain-prod brain-route发现 / 后端是：
brain-prod/tianyin-cas-svc:8181但当时：
kubectl get svc -n brain-prod
kubectl get pods -n brain-prod输出：
No resources found in brain-prod namespace.根因
CAS 服务根本还没部署。
解决
cd /root/k8s-config
export KUBECONFIG=/etc/rancher/k3s/k3s.yaml
kubectl apply -f k3s-private/brain-prod/init-config.yaml
kubectl apply -f k3s-private/brain-prod/tianyin-cas.yaml创建结果：
service/tianyin-cas-svc created
deployment.apps/tianyin-cas-deploy created经验
Gateway 500 时，不要马上改 Gateway。
先看路由后端是否存在：
kubectl describe httproute -n <ns> <route-name>
kubectl get svc -n <backend-ns>
kubectl get endpoints <backend-svc> -n <backend-ns>问题 11：CAS 镜像拉取成功，但容器 Error / 重启
现象
kubectl get pods -n brain-prod -o wide曾出现：
tianyin-cas-deploy-xxx 0/1 Error RESTARTS=4镜像拉取成功：
Successfully pulled image "aiban-docker.pkg.coding.net/dongyangxiangmu/dongyang/tianyin-cas:ty_bzb-zhpj-saas-1.1.4"说明不是镜像仓库问题。
日志关键错误
Caused by: java.lang.IllegalStateException:
Could not load JDBC driver class [org.hsqldb.jdbcDriver]判断
CAS 启动时创建 DataSource 失败。
它读到的数据库驱动是：
org.hsqldb.jdbcDriver这是 HSQLDB 测试库驱动，不应该出现在生产 K3s 私有化配置中。
根因方向
k3s-private/brain-prod/init-config.yaml 只提供 Nacos 地址和配置定位：
nacos.config.data-id: tianyin-cas-prod.properties
nacos.config.namespace: f54ff835-1dda-4b27-a174-fe40f416789e
nacos.config.server-addr: http://nacos.ops-prod.svc.cluster.local:8848项目仓库没有提供完整的 tianyin-cas-prod.properties 内容。
所以 CAS 的真实业务配置需要从 Nacos 导入。
当前高度怀疑：
Nacos 中 tianyin-cas-prod.properties 不存在
或
Nacos 中该配置缺少正确 MySQL datasource 配置
或
配置中仍保留了 org.hsqldb.jdbcDriver四、可复用部署 SOP
以下 SOP 适用于从明天继续推进。
SOP 0：每次开始前固定环境
在 master 上执行：
cd /root/k8s-config
export KUBECONFIG=/etc/rancher/k3s/k3s.yaml确认节点：
kubectl get nodes -o wide期望：
k3s-master-xx Ready
k3s-worker-01 Ready确认 namespace：
kubectl get ns至少应有：
ops-prod
brain-prod
zhpj-prod
portfolio-prod
tdp-prod
dwh-prodSOP 1：确认 Gateway 是否健康
kubectl get gateway -A
kubectl get svc private-gateway-nginx -n ops-prod
kubectl get pods -n ops-prod -l gateway.networking.k8s.io/gateway-name=private-gateway -o wide
kubectl get endpoints private-gateway-nginx -n ops-prod健康标准：
Gateway PROGRAMMED=True
Service NodePort 包含 30080
Pod 1/1 Running
Endpoint 非空本次现场最终标准：
private-gateway-nginx NodePort 8080:30080/TCP
private-gateway-nginx 10.42.x.x:8080验证安全策略：
curl -i -H "Host: jyjzhfw.qiantang.gov.cn" http://192.168.x.251:30080/actuator期望：
HTTP/1.1 403 ForbiddenSOP 2：Gateway 异常时的排查顺序
第一步，看 Gateway 状态：
kubectl describe gateway private-gateway -n ops-prod常见判断：
Accepted=True, Programmed=False说明 Gateway 对象被接受，但 Nginx 配置没有成功下发或 reload。
第二步，看数据面 Pod：
kubectl describe pod -n ops-prod -l gateway.networking.k8s.io/gateway-name=private-gateway第三步，看日志：
kubectl logs -n ops-prod -l gateway.networking.k8s.io/gateway-name=private-gateway -c nginx --tail=160如果容器反复重启，可尝试：
kubectl logs <pod-name> -n ops-prod -c nginx --previous --tail=160第四步，看 Endpoint：
kubectl get endpoints private-gateway-nginx -n ops-prodEndpoint 为空时，先让 Pod Ready，不要继续查业务页面。
SOP 3：一主一从环境下的 Gateway 固定方案
helm-values-ngf.yaml 的关键点：
nginx:
service:
type: NodePort
externalTrafficPolicy: Local
nodePorts:
- port: 30080
listenerPort: 8080
replicas: 1旧内核兼容 patch：
nginx:
patches:
- type: StrategicMerge
value:
spec:
strategy:
type: Recreate
template:
spec:
securityContext:
runAsUser: 0
runAsGroup: 0
runAsNonRoot: false
sysctls: []
containers:
- name: nginx
securityContext:
runAsUser: 0
runAsGroup: 0
runAsNonRoot: false
allowPrivilegeEscalation: true
capabilities:
add:
- CHOWN
- SETUID
- SETGID
- NET_BIND_SERVICEgateway.yaml listener：
listeners:
- name: http
protocol: HTTP
port: 8080应用：
bash ./k3s-private/scripts/restart-ngf.sh
kubectl apply -f k3s-private/gateway/gateway.yaml
kubectl delete pod -n ops-prod -l gateway.networking.k8s.io/gateway-name=private-gateway等待：
kubectl get pods -n ops-prod -l gateway.networking.k8s.io/gateway-name=private-gateway -w看到 1/1 Running 后按 Ctrl + C。
SOP 4：部署 CAS
在 master 上执行：
cd /root/k8s-config
export KUBECONFIG=/etc/rancher/k3s/k3s.yaml先应用 init-config：
kubectl apply -f k3s-private/brain-prod/init-config.yaml再部署 CAS：
kubectl apply -f k3s-private/brain-prod/tianyin-cas.yaml检查：
kubectl get svc -n brain-prod
kubectl get pods -n brain-prod -o wide
kubectl get endpoints tianyin-cas-svc -n brain-prod健康标准：
tianyin-cas-svc 存在
tianyin-cas-deploy-xxx 1/1 Running
tianyin-cas-svc Endpoint 非空SOP 5：CAS 异常时的排查顺序
看 Pod 状态：
kubectl get pods -n brain-prod -l app=tianyin-cas -o wide看详细事件：
kubectl describe pod -n brain-prod -l app=tianyin-cas看当前日志：
kubectl logs -n brain-prod -l app=tianyin-cas --tail=200如果已经重启过，看上一次崩溃日志：
kubectl logs -n brain-prod -l app=tianyin-cas --previous --tail=200看 Endpoint：
kubectl get endpoints tianyin-cas-svc -n brain-prod如果 Endpoint 为空，说明 CAS 还没 Ready。
六、常用排障命令速查
集群
kubectl get nodes -o wide
kubectl get ns
kubectl get pods -A -o wideService / Endpoint
kubectl get svc -A -o wide
kubectl get endpoints <svc-name> -n <namespace>Gateway
kubectl get gateway -A
kubectl describe gateway private-gateway -n ops-prod
kubectl get httproute -A
kubectl describe httproute -n brain-prod brain-routePod
kubectl get pods -n <namespace> -o wide
kubectl describe pod -n <namespace> <pod-name>
kubectl logs <pod-name> -n <namespace> --tail=200
kubectl logs <pod-name> -n <namespace> --previous --tail=200按 label 查
kubectl get pods -n brain-prod -l app=tianyin-cas -o wide
kubectl logs -n brain-prod -l app=tianyin-cas --tail=200
kubectl describe pod -n brain-prod -l app=tianyin-casGateway curl
curl -i -H "Host: jyjzhfw.qiantang.gov.cn" http://192.168.3.251:30080/
curl -i -H "Host: jyjzhfw.qiantang.gov.cn" http://192.168.3.251:30080/actuator
curl -I -H "Host: jyjzhfw.qiantang.gov.cn" http://192.168.3.251:30080/nacos/七、判断口诀
1. Service 存在不代表能访问
必须看 Endpoint。
Service 存在 + Endpoint 为空 = 没有可用后端2. Gateway 403 是好消息
访问 /actuator 返回 403，说明：
NodePort 通
Gateway 通
安全规则生效3. Gateway 500 多半看后端
如果安全路径已经 403，但业务路径 500，优先查：
HTTPRoute -> Service -> Endpoint -> Pod Logs4. Image pulled 不代表应用成功
Successfully pulled image只说明镜像拉下来了。
应用是否成功要看：
Pod Ready
Endpoint 非空
日志无启动异常5. CrashLoop 时先看 previous logs
容器已经重启后，当前日志可能不完整。
使用：
kubectl logs <pod> -n <ns> --previous --tail=2006. 旧内核 Gateway 问题不要反复重装 K3s
本次旧内核问题是：
/proc/sys/net/ipv4/ip_unprivileged_port_start 不存在解决在 Gateway Helm values 和 listener，不需要重装 K3s。
八、今天沉淀的经验
1. 先分层，再排障
不要把所有问题混在一起看。
按层判断：
机器
K3s 节点
Namespace
中间件
Gateway
HTTPRoute
Service
Endpoint
Pod
应用日志
业务页面哪一层没通，就停在那一层。
2. NodePort 是入口，不是业务本身
30080 只是把流量送进 Gateway。
真正页面是否能打开，还要看：
HTTPRoute 后端服务是否存在
后端 Pod 是否 Ready
Nacos 配置是否正确
数据库是否可连3. 一主一从要主动降级副本
凡是原项目按 2 worker 设计的组件，都要检查：
replicas
podAntiAffinity
nodeSelector
topologySpreadConstraints4. Nacos 配置是业务启动关键
业务 YAML 里通常只有：
Nacos 地址
namespace
dataId
账号密码真正数据库、Redis、MQ、业务开关等配置在 Nacos。
所以 Spring Boot 启动失败时，不能只看 Kubernetes YAML。
5. 不要把解释文字粘到 shell
今天误把说明文字当命令执行过。
建议以后执行命令时：
-
一次只复制一个代码块
-
看到中文说明不要粘进终端
-
命令前确认以
kubectl、bash、curl、cd等开头
九、当前状态快照
截至 2026-07-22 停止前：
K3s 集群：已可用
Gateway：已修好，Programmed=True
Gateway NodePort：192.168.3.251:30080
Gateway Pod：1/1 Running
Gateway Endpoint：10.42.1.55:8080
Actuator 安全拦截：403，已成功
brain-prod CAS Service：已创建
brain-prod CAS Pod：曾 Error，最后 describe 显示 Ready=True，但重启过 5 次
CAS 待确认问题：Nacos 中 tianyin-cas-prod.properties 的数据库配置
