内网 MySQL 表结构一键导出 Word 文档：直连 + Agent 双模式实战

一、功能简述

在线工具站（onltool.site）有一个"MySQL 表结构文档"小工具：输入数据库连接信息，点击导出，下载一个排版整齐的 Word 设计文档。

体验：

复制代码

输入 IP / 端口 / 用户名 / 密码 / 数据库名 → 点导出 → 浏览器下载 doc 文件

文档包含每张表的表名、注释、字段序号、字段名、类型、是否必填、备注，用表格清晰展示。

二、技术选型：为什么用 FreeMarker 而不是 POI？

方案	复杂度	排版控制	文件体积
Apache POI 编程式生成	高	精确	小
FreeMarker 模板填充	低	灵活	小
HTML 另存为 .doc	低	弱	大

选择 FreeMarker：用 Word XML 模板（.ftl），表结构数据填充进去，生成的 .doc 文件排版精确、体积小、兼容 WPS 和 Office。

三、直连模式的实现

3.1 后端采集数据

java 复制代码

// 1. 查 information_schema 获取所有表
SELECT TABLE_NAME, TABLE_COMMENT
FROM information_schema.TABLES
WHERE TABLE_SCHEMA = ?
ORDER BY TABLE_NAME

// 2. 每张表查字段结构
SHOW FULL COLUMNS FROM `table_name`

3.2 构建数据模型

java 复制代码

List<Map<String, Object>> tableList = new ArrayList<>();
for (表) {
    Map<String, Object> tableMap = new HashMap<>();
    tableMap.put("name", "users（用户表）");  // 表名+注释

    List<Map<String, String>> structures = new ArrayList<>();
    for (字段) {
        Map<String, String> col = new LinkedHashMap<>();
        col.put("code", "1");          // 序号
        col.put("field", "id");        // 字段名
        col.put("type", "int(11)");    // 类型
        col.put("isNull", "是");        // 是否必填
        col.put("comment", "主键ID");   // 备注
        structures.add(col);
    }
    tableMap.put("structure", structures);
    tableList.add(tableMap);
}

3.3 FreeMarker 模板渲染

使用 6000 行的 Word XML 模板（tables.ftl），包含字体、页边距、标题样式、表格边框等全部排版信息。数据填充只占模板的极小部分：

xml 复制代码

<#list tables as table>
  <w:p><w:r><w:t>${table.name}</w:t></w:r></w:p>
  <#list table.structure as col>
    <w:tr>
      <w:tc><w:p><w:r><w:t>${col.code}</w:t></w:r></w:p></w:tc>
      <w:tc><w:p><w:r><w:t>${col.field}</w:t></w:r></w:p></w:tc>
      ...
    </w:tr>
  </#list>
</#list>

3.4 返回文件

java 复制代码

ByteArrayOutputStream baos = new ByteArrayOutputStream();
template.process(dataMap, new BufferedWriter(new OutputStreamWriter(baos)));

return ResponseEntity.ok()
    .header("Content-Disposition", "attachment; filename*=UTF-8''数据库_表结构.doc")
    .contentType(MediaType.APPLICATION_OCTET_STREAM)
    .body(baos.toByteArray());

四、Agent 模式：当数据库在内网

云端服务器无法直接连接用户内网的 MySQL。与 SQL 查询工具一样，这里也用 WebSocket + 本地 Agent 隧道。

4.1 第一版：Agent 自己生成 Word（踩坑）

最初让 Agent 连 MySQL、查表结构、生成 HTML 转 Word、base64 回传。问题：

问题 1：样式不一致。 Agent 用的简易 HTML 样式，后端直连用的是 6000 行 XML 模板，两个 Word 文档排版完全不同。

问题 2：消息体过大。 8 张表的 Word 文档 base64 后超过 Spring Boot 默认的 64KB WebSocket 缓冲区上限，服务器直接关闭连接：

复制代码

The decoded text message was too big for the output buffer
and the endpoint does not support partial messages

4.2 第二版：Agent 只采集数据，后端统一渲染

推翻重来，改为：

复制代码

Agent 连 MySQL → 查表结构 → 返回 JSON 数据 → 前端 POST 给后端 → 后端 FreeMarker 渲染 → 下载

Agent 只做数据采集：

python 复制代码

def handle_table_structure(ws, msg):
    conn = pymysql.connect(host=host, port=port, user=user, ...)

    # 查所有表
    cursor.execute("SELECT TABLE_NAME, TABLE_COMMENT FROM information_schema...")
    tables = cursor.fetchall()

    table_data = []
    for table_name, comment in tables:
        cursor.execute(f"SHOW FULL COLUMNS FROM `{table_name}`")
        columns = cursor.fetchall()
        cols = [{"field": c[0], "type": c[1], "required": ..., "comment": c[8]} for c in columns]
        table_data.append({"name": table_name, "comment": comment, "columns": cols})

    send(ws, {"type": "tableStructureResult", "database": database, "tables": table_data})

后端新增 Agent 模式入口：

java 复制代码

@PostMapping("/export")
public ResponseEntity<byte[]> export(@RequestBody Map<String, Object> body) {
    List<Map<String, Object>> tableList = new ArrayList<>();

    // Agent 模式：数据已由 Agent 采集好
    if (body.containsKey("tables")) {
        for (Map<String, Object> t : (List) body.get("tables")) {
            // 构建与直连模式完全相同的数据结构
            tableMap.put("name", displayName);
            tableMap.put("structure", structures);
            tableList.add(tableMap);
        }
        return renderWord(database, tableList);  // 共用 FreeMarker 渲染
    }

    // 直连模式：后端自己连 MySQL
    ...
    return renderWord(database, tableList);
}

前端中继：

javascript 复制代码

case 'tableStructureResult':
  // 收到 Agent 的 JSON 数据 → 发给后端生成 Word
  request({
    url: '/api/pub/table-structure/export',
    method: 'post',
    data: { database: msg.database, tables: msg.tables },
    responseType: 'blob'
  }).then(res => {
    // 触发浏览器下载
    const url = window.URL.createObjectURL(new Blob([res]))
    const a = document.createElement('a')
    a.href = url; a.download = msg.database + '_table_structure.doc'
    a.click()
  })
  break

五、关键坑点

5.1 WebSocket 消息体超限

Spring Boot + Tomcat 默认 WebSocket 文本消息缓冲区 64KB 。数据库表多时，JSON 数据体轻松超标。配置 ServletServerContainerFactoryBean 扩到 50MB：

java 复制代码

@Bean
public ServletServerContainerFactoryBean createWebSocketContainer() {
    ServletServerContainerFactoryBean container = new ServletServerContainerFactoryBean();
    container.setMaxTextMessageBufferSize(50 * 1024 * 1024);  // 50 MB
    container.setMaxSessionIdleTimeout(0L);
    return container;
}

5.2 竞态条件导致结果丢失

Agent 返回 JSON 时，如果浏览器 WebSocket 恰好断开重连，后端 removeBrowser 可能误清掉新连接的 session：

java 复制代码

// 修复：只清理自己的 session
if (pair.browserSession == browserSession) {
    pair.browserSession = null;
}

5.3 样式一致性

Agent 不生成 Word，只回传结构化数据。所有 Word 文档统一走后端 FreeMarker 模板渲染，保证直连和 Agent 两种模式输出的文档排版完全一致。

六、结果展示

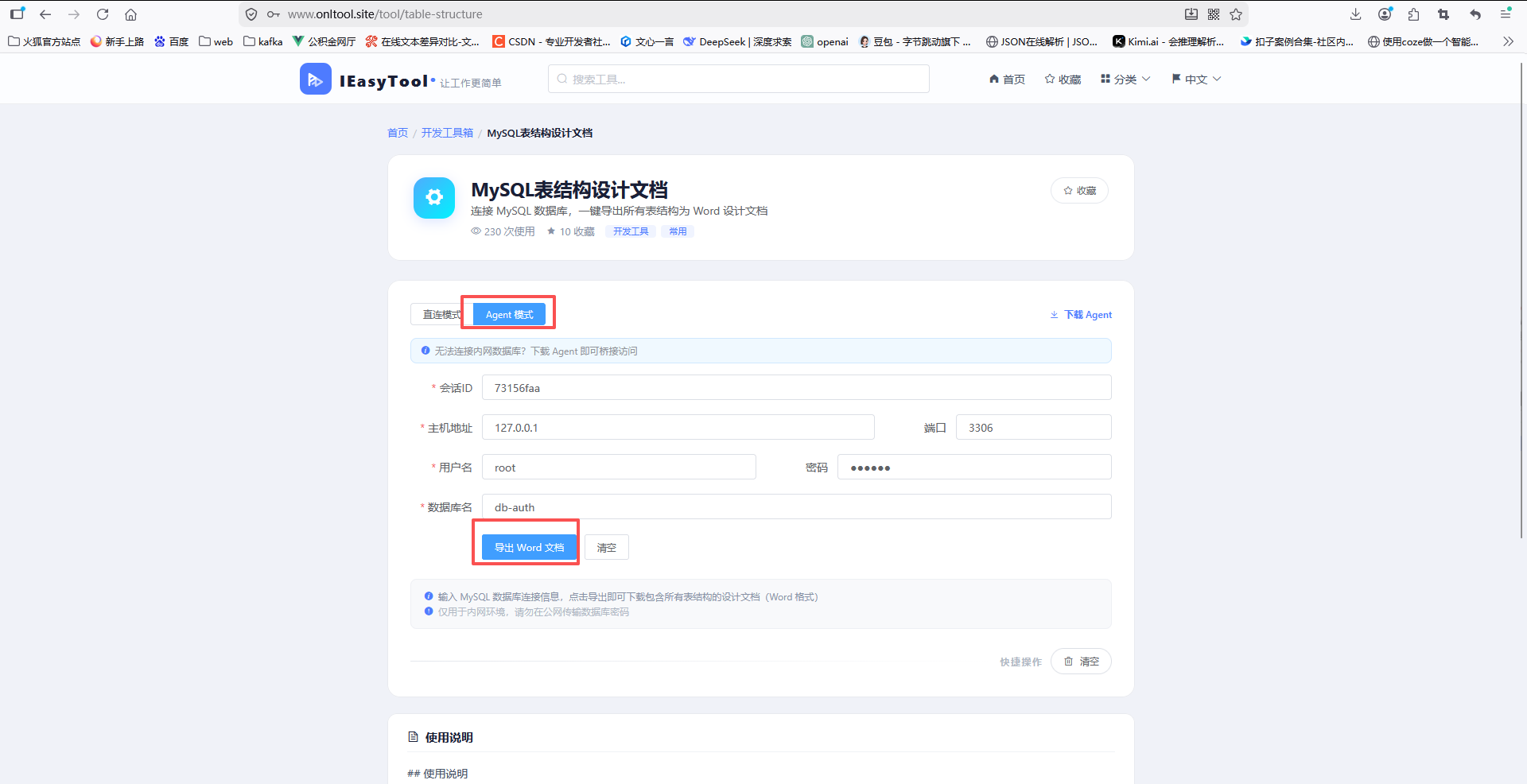

小工具页面

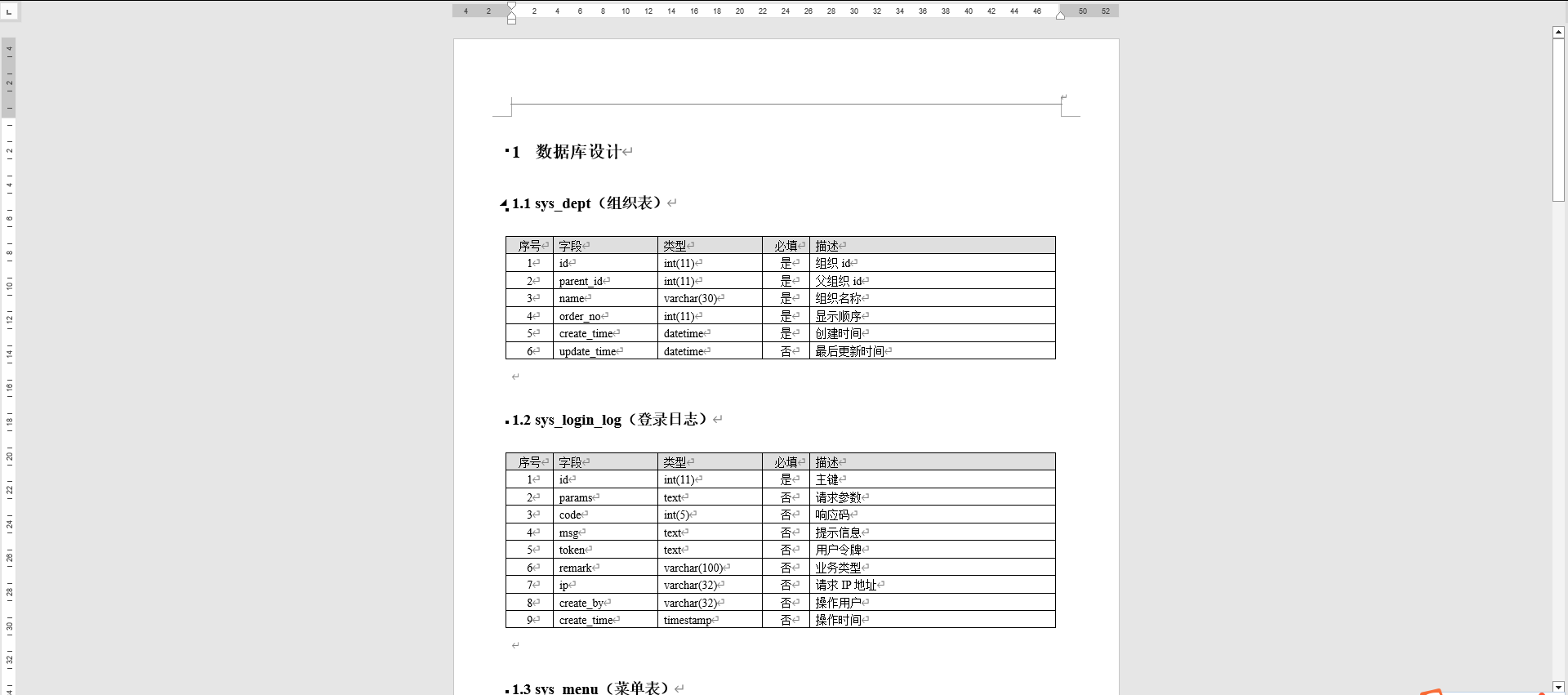

导出设计文档截图

七、架构总结

复制代码

直连模式：前端 → 后端(连MySQL + FreeMarker) → Word blob → 下载
Agent模式：前端 → WebSocket → Agent(连MySQL, 回传JSON) → 前端 → 后端(FreeMarker) → Word blob → 下载
                                                              ↑
                                                    两种模式在此汇合

核心设计原则：Agent 只做它擅长的事（穿透内网），Word 生成永远交给后端的同一套 FreeMarker 模板。

项目在线地址：https://onltool.site
