半导体阻挡层选材逻辑:为何W适配Ti/TiN、Cu适配Ta/TaN

在半导体集成电路制造工艺中,金属阻挡层(Barrier Layer)是保障器件稳定性、可靠性的核心薄膜结构,主要承担扩散阻隔、界面粘附、电学适配、工艺防护四大核心作用。在主流工艺体系中,前端晶体管接触栓塞的钨(W)金属,固定搭配Ti/TiN(钛/氮化钛) 叠层阻挡层;而后端多层布线的铜(Cu)金属,则统一采用**Ta/TaN(钽/氮化钽)**叠层阻挡层。两套结构相似、材质不同的阻挡层体系,并非工艺惯性选择,而是由两种金属的材料特性、应用场景、工艺痛点与器件性能需求精准匹配的结果。

一、金属阻挡层的核心通用功能

无论是Ti/TiN还是Ta/TaN体系,合格的金属阻挡层必须满足基础核心要求:一是阻隔金属原子向介质层、硅衬底扩散,避免金属污染引发漏电、器件失效;二是强化金属薄膜与基底介质的粘附性,防止工艺过程中薄膜脱落、起翘;三是具备优异的热稳定性,耐受退火、沉积等高温工序,不发生相变、互扩散;四是适配对应金属的沉积工艺,兼顾电学性能与结构致密性。而两种体系的选材分化,核心是为了解决钨、铜完全不同的工艺短板与应用需求。

二、钨(W)栓塞选用Ti/TiN阻挡层的底层逻辑

钨金属主要应用于芯片前端接触孔、通孔栓塞(W Plug) 工艺,直接连接硅晶体管有源区与后端金属布线,其核心工艺诉求是超低接触电阻、稳定的硅基欧姆接触、适配钨化学气相沉积(CVD)工艺,而Ti/TiN叠层恰好精准匹配这一核心需求。

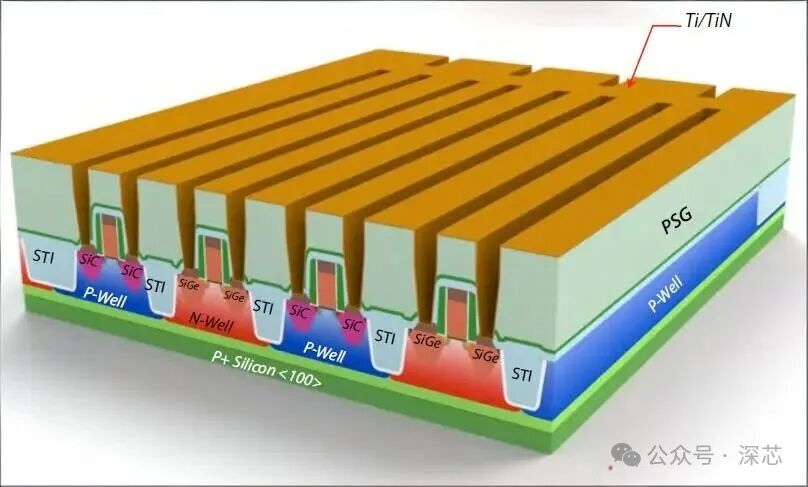

首先,底层Ti层的核心价值是优化硅基接触、强化界面粘附。钛是高活性难熔金属,能够与硅衬底在低温退火条件下反应生成低电阻率的TiSi₂硅化物,可彻底消除硅与金属之间的势垒,形成稳定的欧姆接触,大幅降低晶体管接触电阻,这是前端接触工艺的核心刚需。同时,Ti可与SiO₂介质、硅衬底形成稳固的化学键,完美解决钨金属与基底粘附性差的问题,避免栓塞脱落失效。

其次,上层TiN层承担扩散阻挡与工艺防护核心作用。钨栓塞普遍采用WF₆(六氟化钨)气态源CVD沉积,WF₆腐蚀性极强,会直接腐蚀硅基底与介质层。致密的TiN薄膜化学稳定性极高,可有效阻隔腐蚀性气体渗透,保护基底结构。同时,TiN热稳定性优异,能够阻挡钨原子高温下向硅衬底和介质层扩散,杜绝金属污染引发的器件漏电。

此外,Ti/TiN与钨的材料体系兼容性极强。三者均为难熔金属体系,热膨胀系数匹配度高,在芯片高温退火、热循环工序中,不会因热胀冷缩差异产生分层、开裂问题,结构稳定性极佳。反观Ta/TaN体系,无法与硅形成低阻硅化物,会导致接触电阻急剧升高,完全无法适配前端钨栓塞的工艺需求,因此不能替代Ti/TiN。

三、铜(Cu)互连选用Ta/TaN阻挡层的底层逻辑

铜金属凭借更低的电阻率、更强的抗电迁移能力,成为芯片后端大马士革多层布线 的核心材料,其应用场景不再接触硅衬底,核心诉求转变为极致的扩散阻隔能力、保障布线低阻、适配低k介质工艺,这也是Ta/TaN体系不可替代的核心原因,同时Ti/TiN无法满足铜互连的严苛要求。

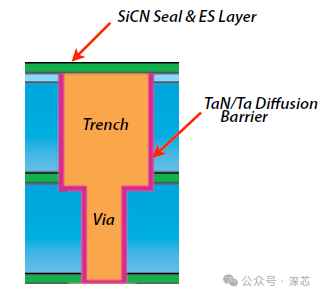

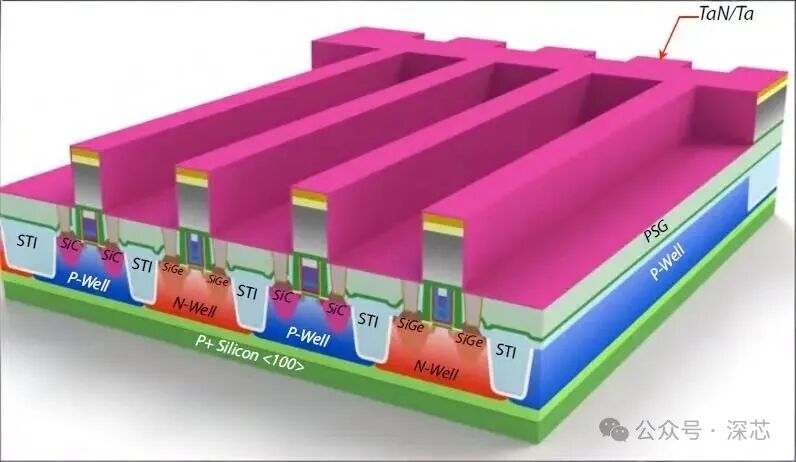

最核心的痛点是铜原子的超高扩散活性。铜原子在SiO₂、低k介质中扩散系数极高,即便在常规工艺温度下,也会快速向介质层迁移,在硅晶格中形成深能级缺陷,引发载流子损耗、漏电流飙升,最终导致电路击穿失效。同时,铜无自钝化保护氧化层,极易氧化腐蚀。传统Ti/TiN体系的薄膜致密度不足,高温下铜原子可穿透晶界完成扩散,阻挡效果极差;而Ta/TaN体系拥有更高的晶界扩散激活能,薄膜致密无缺陷,对铜原子的阻隔能力远超Ti/TiN,是阻挡铜扩散的最优材料组合。

其次,Ta/TaN完美适配后端布线的电学与结构需求。后端铜互连无需硅化物接触,核心目标是保障布线低电阻率。Ta/TaN可制备成超薄均匀的薄膜,占用沟槽、通孔空间极小,不会挤占铜金属的填充体积,最大程度保留铜的低阻导电优势。同时,纯Ta层可高效提升铜与低k介质的粘附性,解决铜本身粘附性差、易在CMP抛光、热循环中脱落的问题。

除此之外,Ta与铜的材料兼容性极佳,二者互溶度极低,高温工艺下不会生成高阻金属间化合物,界面状态稳定,可长期保障布线导电性能与抗电迁移能力。而Ti会与铜发生严重互扩散,产生大量界面缺陷与高阻杂相,直接导致布线电阻飙升、电路失效,因此Ti/TiN完全不适用于铜互连体系。

四、两种阻挡层体系的选材本质差异

两套阻挡层体系的分化,本质是工艺场景核心需求的差异化匹配,并非材料性能的优劣之分:

  1. 钨+Ti/TiN:服务于前端硅基接触栓塞,优先满足「低接触欧姆电阻」刚需,依托Ti的硅化物特性实现优质电学接触,搭配TiN实现工艺防护与扩散阻挡,适配难熔金属栓塞的高温工艺体系。

  2. 铜+Ta/TaN:服务于后端介质基布线,无硅接触需求,优先满足「极致防扩散、保低阻布线」刚需,依托Ta/TaN超高致密性阻隔高活性铜原子,适配低k介质大马士革工艺,保障高速互连稳定性。

五、结语

半导体薄膜工艺的选材,始终遵循"场景适配优先"的核心逻辑。Ti/TiN凭借优异的硅化物接触特性与工艺兼容性,成为钨接触栓塞的专属阻挡体系;而Ta/TaN凭借顶级的铜扩散阻隔能力与界面稳定性,垄断高端铜互连工艺。两套看似相近的材料组合,精准解决了前后端不同金属结构的核心痛点,是集成电路材料工程精细化、场景化设计的典型体现,也是芯片器件能够稳定、高效工作的重要基础。
