关于OSPF中一类、二类、三类LSA的一些思考

Type1/2/3 LSA 整体分层结构 + 设计逻辑 + 实例

前置核心分层逻辑（先看懂大框架，所有困惑根源就在这两层划分）

OSPF LSA 存在两套完全独立的分类体系，互不干扰，这是很多人混淆的根本原因：

第一层：整条 LSA 的大类（外部分类，我们常说 1/2/3 类 LSA）

用来区分这条 LSA 整体是干嘛的 ，整条报文头部用 LS Type 标记：

LS Type=1：Type1 路由器 LSA，描述单台路由器所有本地链路
LS Type=2：Type2 网络 LSA，描述一整个广播网段
LS Type=3：Type3 网络汇总 LSA，跨区域传递网段路由

第二层：单条 LSA 内部子分类（内部标记，Link Type / 网段类型 transNet/subNet）

是某一类 LSA 里面的内部字段，用来区分这条 LSA 内部包含的不同链路 / 网段类型：

Type1 LSA 内部：每条链路子条目有 Link Type（1/2/3/4），区分点到点、广播接入、末梢网段、虚链路；
Type2/3 LSA 内部：会区分传输网段 transNet、末梢网段 subNet，用来辅助 SPF 计算路由。

为什么要设计两层分类？一句话总逻辑

外层大类（1/2/3 LSA） ：做功能隔离 把「描述路由器链路」「描述广播网段」「跨区域传路由」三件事拆成三种独立报文，各司其职，互不干扰。
内部子类型（Link Type /transNet/subNet） ：做细节区分 同一条 LSA 里会包含多种链路 / 网段，需要内部标记区分它们的作用，让 SPF 算法能正确解析拓扑、计算路由。

第一部分：Type1 LSA（路由器 LSA）完整结构 + 实例

1. 整体结构

整条 LSA = 【公共 LSA 头部】 + 【多条 Link 链路子条目（核心可变内容）】

1）公共头部（所有 LSA 通用）关键字段：

LS Type = 1 （标记这是 1 类 LSA）
LS-ID = 生成该 LSA 路由器的 Router-ID（唯一标识是谁发的）
Advertising Router = 本机 RID（和 LS-ID 一致）

2）可变内容：多条 Link 子条目

规则：路由器有几个宣告进 OSPF 的接口，就有几条 Link

每条 Link 固定 4 个字段，其中 Link Type 就是内部子分类：

Link Type（内部子类型 1/2/3/4）
Link ID（含义随 Link Type 变化）
Link Data（IP 辅助信息）
Metric（接口开销）

2. Type1 内部 4 种 Link Type（内部子分类）+ 实例

拓扑实例：AR2 RID=2.2.2.2

接口 1：GE0/0 10.0.13.2 接入广播网段（DR=10.0.13.1）

接口 2：LoopBack0 10.0.2.2/32 环回末梢网段

AR2 生成的 Type1 包含 2 条 Link：

Link1：GE0/0 接口，Link Type=2（接入广播网络 transNet 传输网段）

Link Type=2：内部标记，代表本条链路连接广播 / NBMA 传输网段
Link ID=10.0.13.1（DR 接口 IP）
Link Data=10.0.13.2（本接口 IP）
Metric=10
含义：我 AR2 这个接口连上了一个广播传输网段，该网段 DR 地址 10.0.13.1。

Link2：LoopBack0，Link Type=3（Stub 末梢网段 subNet）

Link Type=3：内部标记，末梢子网，无 OSPF 邻居
Link ID=10.0.2.2（网段地址）
Link Data=255.255.255.255（掩码）
Metric=0
含义：我本地有一个末梢子网 10.0.2.2/32。

Link Type=1（P2P 点对点传输网段 transNet）

场景：串口 P2P 链路，AR2 直连 AR3

Link Type=1，Link ID = 对端路由器 RID，属于传输网段，用来搭建拓扑。

3. Type1 内部区分 transNet/subNet 的作用

transNet（传输网段）：两端都有 OSPF 路由器，用来传递流量、搭建拓扑（Link Type=1/2）；
subNet（末梢子网）：只有一端有路由器，没有邻居，仅本地网段（Link Type=3）

SPF 计算时，传输网段用来画拓扑树，末梢网段直接生成路由条目，必须靠内部标记区分。

第二部分：Type2 LSA（网络 LSA）完整结构 + 实例

1. 整体结构

整条 LSA = 【公共头部】 + 【网段信息 + 附属路由器列表】

公共头部关键字段：

LS Type=2（标记 2 类 LSA）
LS-ID=DR 接口 IP（唯一标识这个广播网段）
Advertising Router=DR 的 RID

可变内部内容：

Network Mask：该广播网段掩码
Attached Router List：接入该网段、邻居 Full 的所有路由器 RID（包含 DR 自身）

2. 实例

广播网段 10.0.13.0/24，DR=AR1 RID=1.1.1.1

Type2 内部：

掩码 = 255.255.255.0

附属路由器清单：1.1.1.1、2.2.2.2、3.3.3.3

3. Type2 内部网段类型：固定为 transNet 传输网段

Type2 描述的广播网段是多个路由器互通的传输介质，所以统一归类为 transNet，没有 subNet。作用：配合所有路由器 Type1 里 Link Type=2 的条目，拼接出完整广播域拓扑。

明明 Type2 已经能描述广播网段，为什么所有路由器还要在 Type1 里写 transNet（Link-Type2）？不是重复了吗？为什么缺一不可？

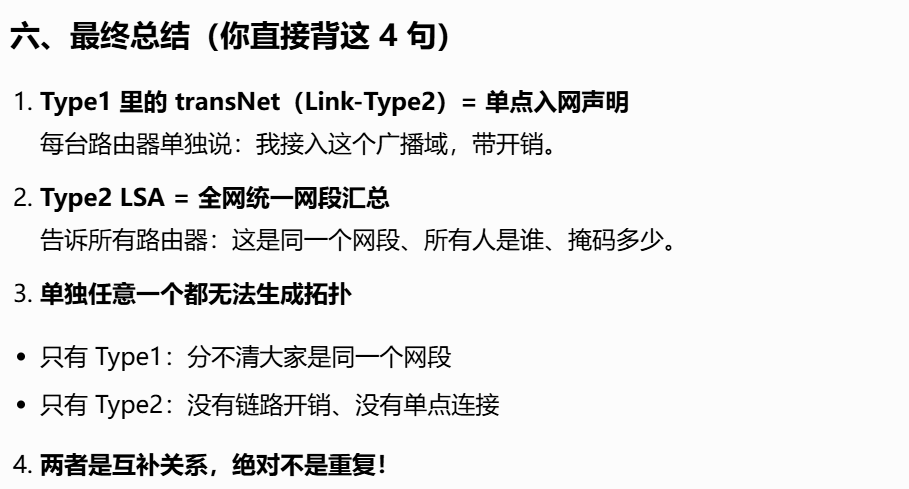

终极一句话

Type1（transNet）= 我个人站在这个网段里

Type2 = 这个网段整体有谁、掩码多少

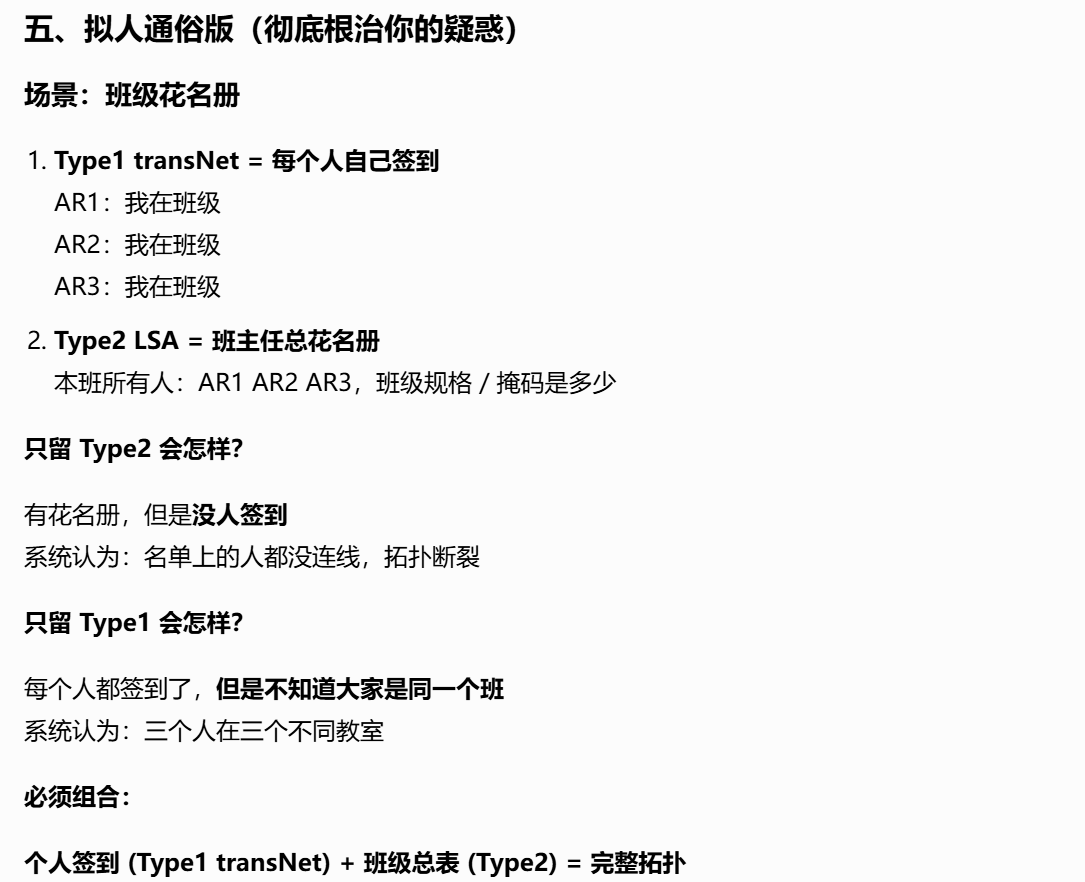

只有 "个人报到 + 班级花名册" 拼在一起，OSPF 才能画出拓扑！缺一不可！

一、先纠正你误区：你以为是重复，其实是「两个维度的数据」

你现在的理解：

既然 Type2 已经把整个广播网段描述完了，还要 Type1 干嘛？

OSPF 真实逻辑：

Type2 只描述【网段本身】，不知道【谁连在网段上】

Type1 的 transNet 只描述【我连在这个网段】，不知道【网段整体信息】

两者单独任意一个，都无法算出拓扑。

定义对应

Type1 内部 Link-Type2 = transNet（传输链路） 作用：单台路由器声明：我挂在这个广播网段上 只有个人视角
Type2 LSA（网络 LSA） 作用：DR 声明：这个网段掩码多少、所有人是谁 只有全局网段视角

二、拿真实拓扑举例（手把手推演，你瞬间通透）

实验拓扑（纯广播网段）

bash 复制代码

AR1(DR) 10.0.13.1
AR2     10.0.13.2
AR3     10.0.13.3
同一广播网段 10.0.13.0/24

1. 每台路由器的 Type1 都会写 transNet（Link-Type2）

AR2 的 Type1：

Link-Type=2（transNet 广播传输网段）

我 AR2，接入了 DR=10.0.13.1 的广播域

AR3 的 Type1：

Link-Type=2

我 AR3，接入了 DR=10.0.13.1 的广播域

AR1 (DR) 的 Type1：

Link-Type=2

我 AR1，接入了 DR=10.0.13.1 的广播域

👉 现在只有 Type1 的情况下，OSPF 看到的是：

AR2 连了一个未知网段
AR3 连了一个未知网段
AR1 连了一个未知网段

OSPF 根本不知道：这三个人是同一个网段！

每台设备都像 "匿名网友"，各自说自己上线了，但没有班级名单。

这就是只有 Type1 不行的原因

2. 现在加上 Type2 LSA（DR 生成）

Type2 内容：

网段掩码：255.255.255.0
所有成员：AR1、AR2、AR3

👉 现在 OSPF 终于匹配上了：

所有 Type1 里写的「DR=10.0.13.1」全部挂到 Type2 这个统一广播节点下

最终拓扑还原：

一个广播网段 + 三台路由器挂在上面 ✅

三、反过来模拟：只有 Type2、没有 Type1 会怎样？（你疑惑的点）

你说：我感觉有 Type2 就够了，要 Type1 的 transNet 干嘛？

直接模拟后果：

Type2 告诉 OSPF：

这个班级有 AR1、AR2、AR3

但是！没有任何一台路由器的 Type1 声明自己连接网段

OSPF 会出现致命问题： 不知道路由器的接口开销、不知道路由器真实连接关系

核心致命点：

Type2 没有开销！ Type2 不知道每个路由器到网段的 Cost 是多少！

而 Cost 在 Type1 的 transNet 里！

四、最核心原理（考试 / 工程 99% 人不懂）

Type1 transNet 独有信息：

接口开销 Metric
本端接口 IP

Type2 完全没有的字段：

没有开销
没有单点连接信息

所以：

Type2 只能画 "有哪些人" Type1 transNet 才能算 "路径开销、连通关系"

第三部分：Type3 LSA（网络汇总 LSA）完整结构 + 实例

1. 整体结构

整条 LSA = 【公共头部】 + 【网段路由信息】公共头部关键字段：

LS Type=3（标记 3 类 LSA）
LS-ID = 需要传递的目标网段前缀（比如 10.0.23.0）
Advertising Router = 生成这条 LSA 的 ABR 的 RID

可变内部内容：

Network Mask：目标网段掩码
Metric：ABR 到达该网段的总开销

2. 实例

ABR AR1 需要把 Area1 的 10.0.23.0/24 传递到 Area0，生成 Type3：

LS-ID=10.0.23.0

掩码 = 255.255.255.0

Metric=20

3. Type3 内部 transNet/subNet 区分逻辑

Type3 只传递网段路由，内部会标记该网段原本是传输网段 (transNet) 还是末梢子网 (subNet)：

如果该网段原本是广播 / P2P 传输网段（transNet），Type3 正常传递；
如果是末梢子网 (subNet)，Type3 同样携带网段前缀。这个内部标记仅用于 SPF 计算开销，不改变跨区域传递路由的核心功能。

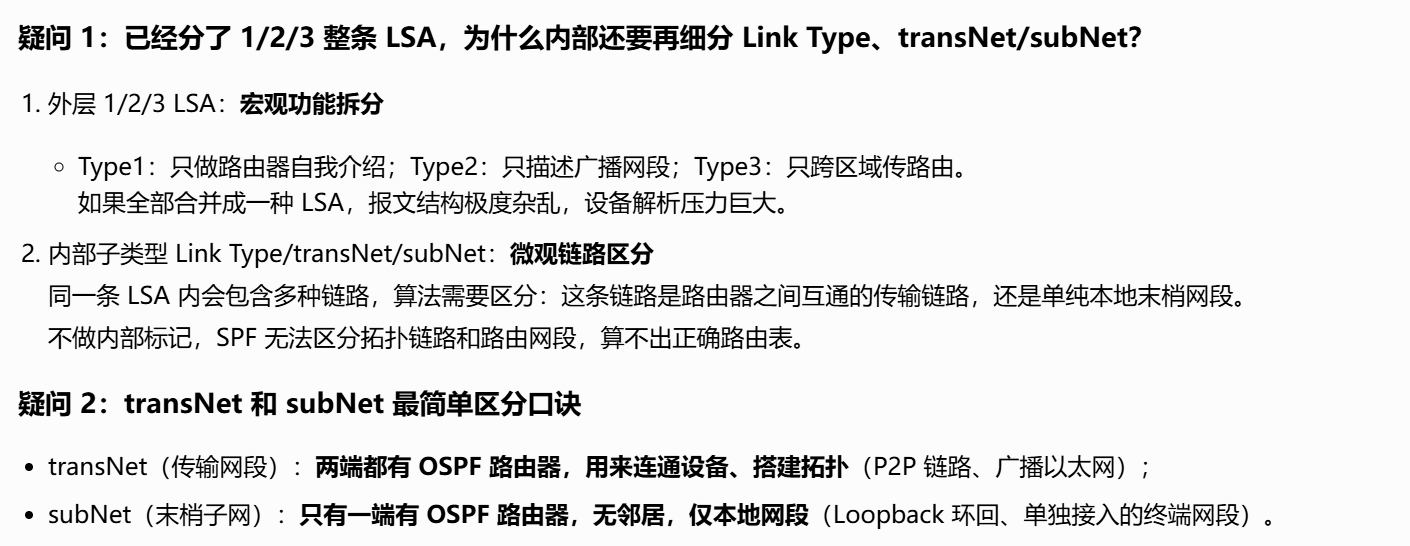

第四部分：统一解答你的核心疑问

第五部分：三类 LSA 结构对比总表（背诵核心）

LSA 大类	核心用途	关键头部标识	内部子分类	泛洪范围
Type1 路由器 LSA	单台路由器描述自身所有接口链路	LS-ID = 本机 RID	Link Type 1/2 (transNet)、3 (subNet)、4 虚链路	仅本区域
Type2 网络 LSA	完整描述一个广播网段	LS-ID=DR 接口 IP	固定 transNet 传输网段	仅本区域
Type3 汇总 LSA	ABR 跨区域传递网段路由	LS-ID = 目标网段前缀	区分 transNet/subNet，仅用于路由计算	可跨区域

关于OSPF中一类、二类、三类LSA的一些思考

Type1/2/3 LSA 整体分层结构 + 设计逻辑 + 实例

前置核心分层逻辑（先看懂大框架，所有困惑根源就在这两层划分）

第一部分：Type1 LSA（路由器 LSA）完整结构 + 实例

第二部分：Type2 LSA（网络 LSA）完整结构 + 实例

明明 Type2 已经能描述广播网段，为什么所有路由器还要在 Type1 里写 transNet（Link-Type2）？不是重复了吗？为什么缺一不可？

第三部分：Type3 LSA（网络汇总 LSA）完整结构 + 实例

第四部分：统一解答你的核心疑问

第五部分：三类 LSA 结构对比总表（背诵核心）

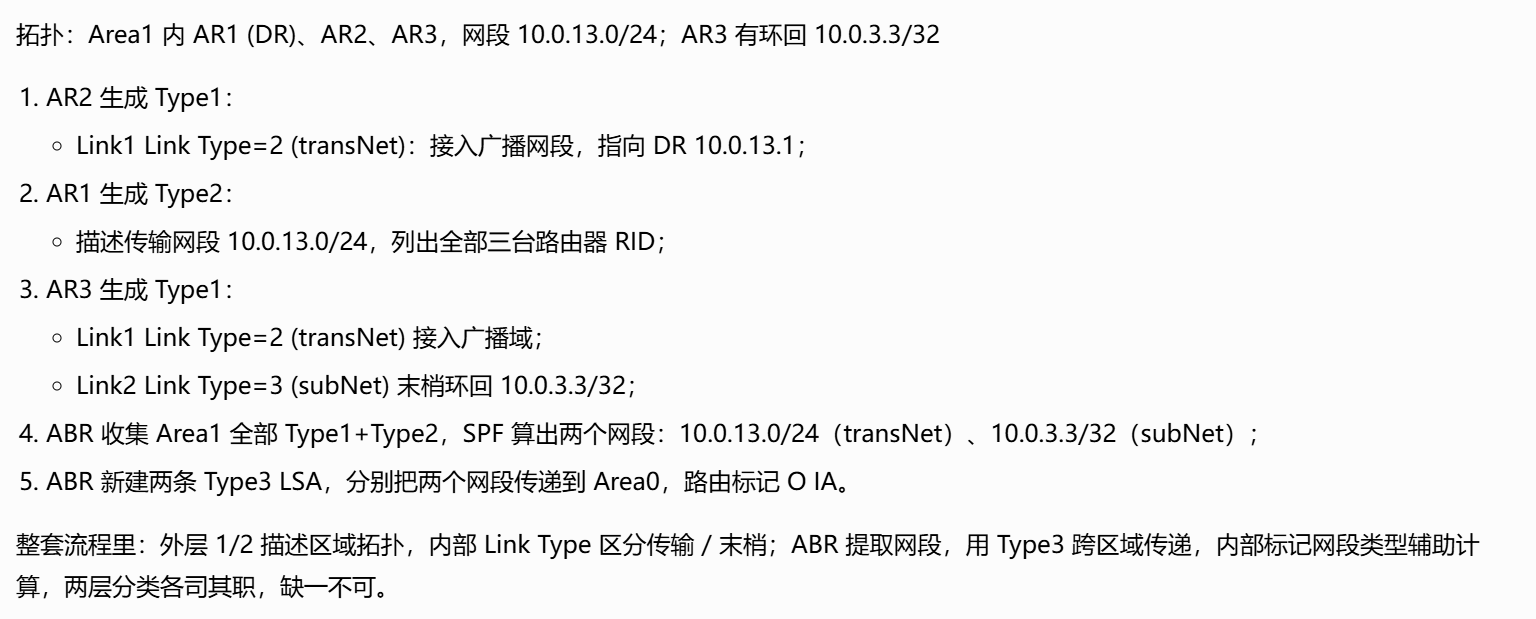

第六部分：完整链路协同计算实例（打通所有结构）
