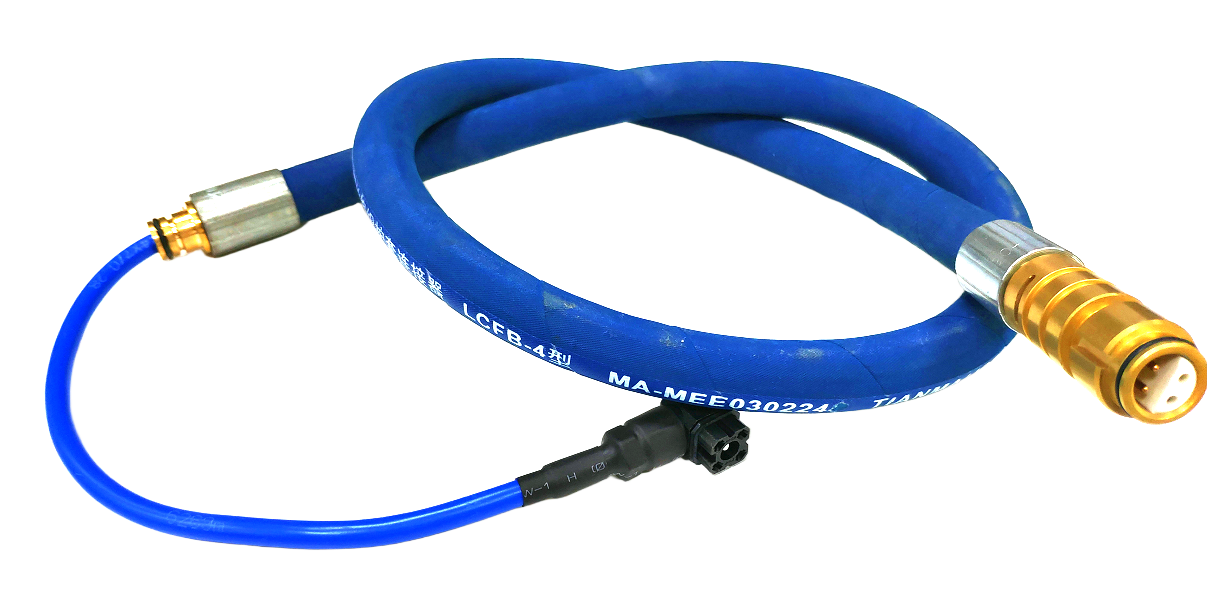

在煤矿液压支架电液控制系统中，控制器、电磁阀与传感器之间的连接常面临狭小空间的挑战。conm/4clumb250+50 是一款4芯L型弯头护套连接器，其"250+50"代表主线段250mm与分支段50mm的复合长度，专为控制器与电磁阀之间非直线、错位安装场景而设计，是电液控系统紧凑布线的理想选择。
一、型号命名解析
-
4clumb：4芯（4C），lumb代表L型弯头结构（90°出线）；
-
conm：连接器系列标识；
-
250+50 ：250mm主线段+50mm分支段，复合长度设计用于适配错位安装。
二、核心参数
| 参数 | 规格 |
|---|---|
| 芯数 | 4芯 |
| 导体 | 1.5mm²多股镀锡铜丝 |
| 额定电压 | DC 24V |
| 额定电流 | 4-6A |
| 钢丝编织密度 | ≥80% |
| 抗拉强度 | ≥2600N |
| 护套材料 | 阻燃氯丁橡胶（CR） |
| 防护等级 | IP67 |
| 接头螺纹 | M16×1.5 / M24×1.5 |
| 煤安认证 | MA |
三、L型弯头与复合长度的工程价值
在薄煤层工作面或阀组密集区域，控制器与电磁阀接口常存在高度差或错位（非直线相对）。直头线缆需大幅弯折才能连接，长期弯曲易导致内部导体疲劳断裂。L型弯头 使线缆沿阀体垂直引出，紧贴支架结构走向，弯曲半径大幅减小；而250+50mm复合长度则允许主线段跨过障碍，分支段精准接入错位接口，避免冗余盘绕。
四、典型应用
某薄煤层工作面液压支架，控制器与电磁阀驱动器接口错位约50mm，且阀组间距不足200mm。采用conm/4clumb250+50后，弯头沿阀体侧面引出，复合长度精准适配错位安装，线缆无冗余、无过度弯折，安装后运行一年未出现断线故障。
五、选型要点
-
弯头方向：确认左出线或右出线，匹配现场空间；
-
长度确认：根据错位距离选择复合长度规格；
-
认证核实：必须查验煤安认证（MA）证书。
该连接器是液压支架紧凑空间的可靠连接方案，尤其适合薄煤层工作面等空间受限场景。
