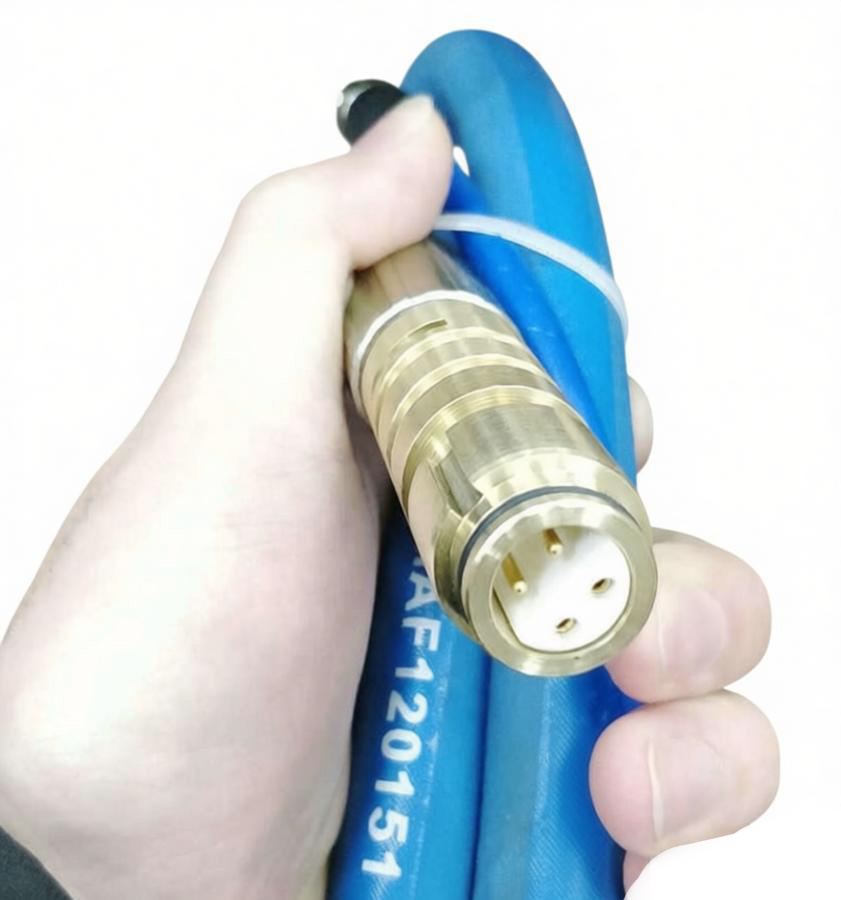

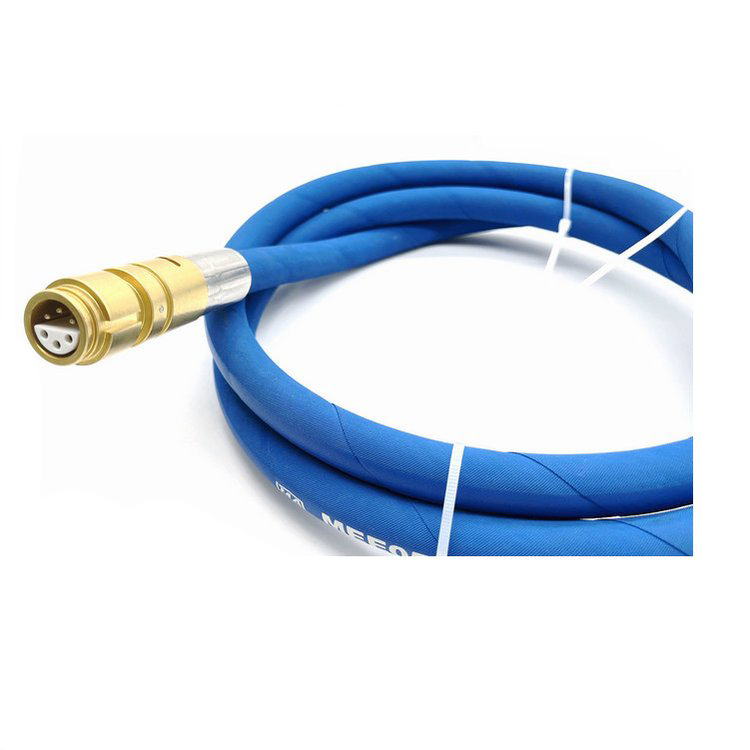

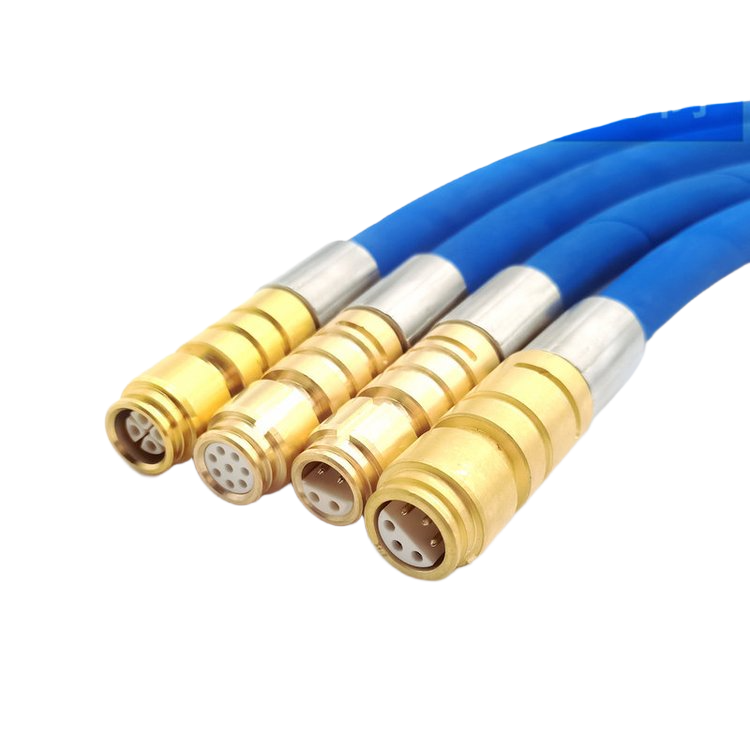

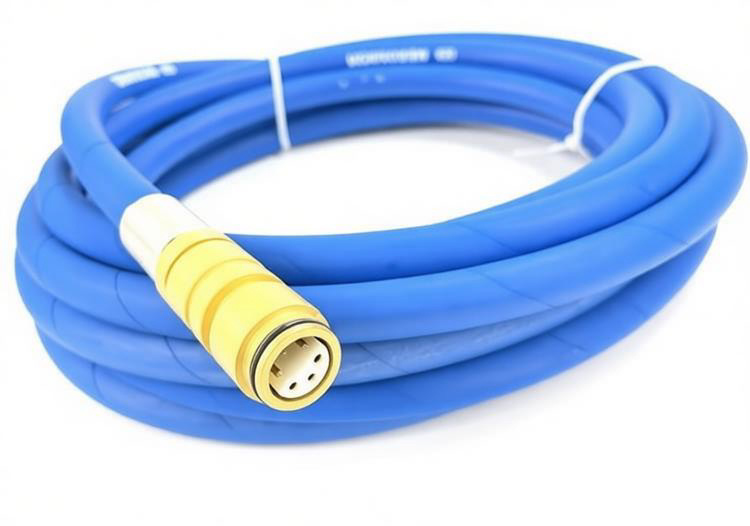

在煤矿液压支架电液控制系统中，随着智能化程度的提升，单架传感器数量增加，对连接器的芯数需求也相应增长。LCFB-6型钢丝编织橡胶护套连接器DLJ0601(400) 是一款6芯连接器，其"400"代表线缆长度400mm，适配控制器与多参数传感器或带反馈电磁阀之间的短距离跳接，是电液控系统中信号与电源传输的中间密度方案。
一、型号命名解析
-
LCFB-6：钢丝编织橡胶护套连接器系列，6芯结构；
-
DLJ0601：电液连接器系列代码，06表示6芯，01为结构序列；
-
400 ：线缆长度400mm，适配支架内部紧凑安装。
二、核心参数与结构特点
| 参数 | 规格 |
|---|---|
| 芯数 | 6芯（混合线径：1.5mm²电源芯+1.0mm²信号芯） |
| 额定电压 | DC 24V |
| 额定电流 | 4-6A（电源芯）/ 2A（信号芯） |
| 钢丝编织密度 | ≥80% |
| 抗拉强度 | ≥2600N |
| 护套材料 | 阻燃氯丁橡胶（CR） |
| 防护等级 | IP67 |
| 接头螺纹 | M16×1.5 / M24×1.5 |
| 煤安认证 | MA |
三、6芯配置的工程价值
相比4芯基础配置，6芯连接器在以下场景中具有不可替代性：
-
双路通信冗余：可配置双路RS485或CAN总线，一路故障时自动切换备用通道，提高系统容错能力；
-
传感器反馈信号集成：电磁阀驱动器可通过第5/6芯向控制器反馈阀芯位置或温度信号，实现闭环控制；
-
电源并联降损：多芯并联传输24V电源，降低单芯电流负载，减少线损。
四、典型应用场景
-
带位置反馈的电磁阀组与控制器之间的连接。
-
多参数传感器（压力+温度）与控制器之间的信号传输。
-
需要通信冗余的支架级联总线连接。
五、选型与使用要点
-
芯数匹配：根据设备所需信号数量选择6芯或更少（4芯备选）；
-
长度确认：400mm适用于短距离跳接，安装前需实测两接口间距；
-
认证核实：必须查验煤安认证（MA）证书；
-
屏蔽接地：屏蔽层应在控制器侧单点接地，避免地环路干扰。
总结：LCFB-6型DLJ0601(400)通过6芯冗余设计、钢丝编织增强及阻燃护套，为煤矿液压支架电液控制系统提供了更可靠的信号与电源传输方案。其多芯配置在智能化采煤工作面中，为系统容错与功能扩展提供了物理层保障。科学的选型与规范使用，是保障电液控系统高效运行的基础。
