RISC-V PLIC 深度解析：从 Spec 到 Zephyr 驱动实现

PLIC简介

RISC-V架构本身只定义了处理器如何响应中断，并没有规定具体SoC中外设中断如何连接到CPU。

例如，一个SoC中可能存在：

UART
GPIO
SPI
DMA
Ethernet
PCIe

这些外设都会产生中断请求，如果每个外设直接连接CPU，会导致硬件连接复杂。

因此，RISC-V定义了 PLIC（Platform-Level Interrupt Controller ，平台级中断控制器），用于管理平台外部中断。

PLIC主要完成：

汇聚多个Interrupt Source
保存中断Pending状态
根据Priority进行仲裁
根据Hart Context分发中断
通过Claim/Complete完成中断处理

PLIC在RISC-V中断体系中的位置

RISC-V中断主要分为两类：

Local Interrupt：CPU本地中断
External Interrupt：外部设备中断

PLIC负责的是External Interrupt。

外设产生中断后，首先进入PLIC。

PLIC完成仲裁后，将结果发送给CPU，CPU通过External Interrupt入口进入异常处理流程。

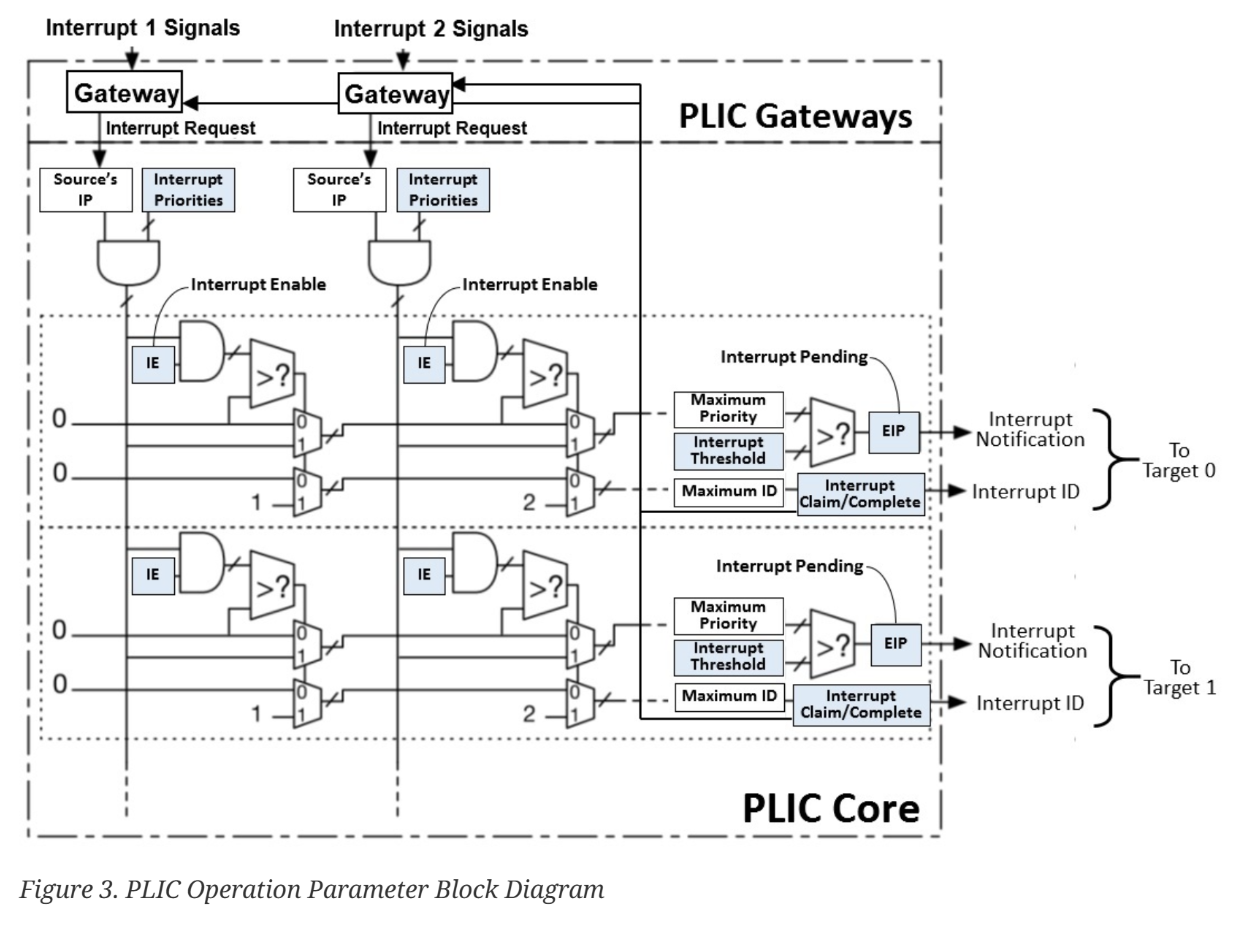

PLIC核心硬件模型

PLIC内部主要包含几个部分：

复制代码

Interrupt Source -> Interrupt Gateway -> Pending Register -> Priority Comparator -> Enable Register -> Threshold -> Claim / Complete

3.1 Interrupt Source

每一个外设中断对应一个Source ID。

例如：

复制代码

Source ID

1   UART
2   GPIO
3   DMA
4   SPI

PLIC通过Source ID区分不同外设。

Zephyr中对应：

复制代码

local_irq

3.2 Priority Register

每个Interrupt Source拥有一个优先级。

例如：

复制代码

DMA IRQ

priority = 7


UART IRQ

priority = 3

当多个中断同时Pending时，PLIC选择Priority最高的中断。

3.3 Pending Register

当外设产生中断后，PLIC记录Pending状态。

例如：

复制代码

GPIO IRQ5 triggered


Pending[5] = 1

表示：

该中断已经发生，但是还没有被CPU处理。

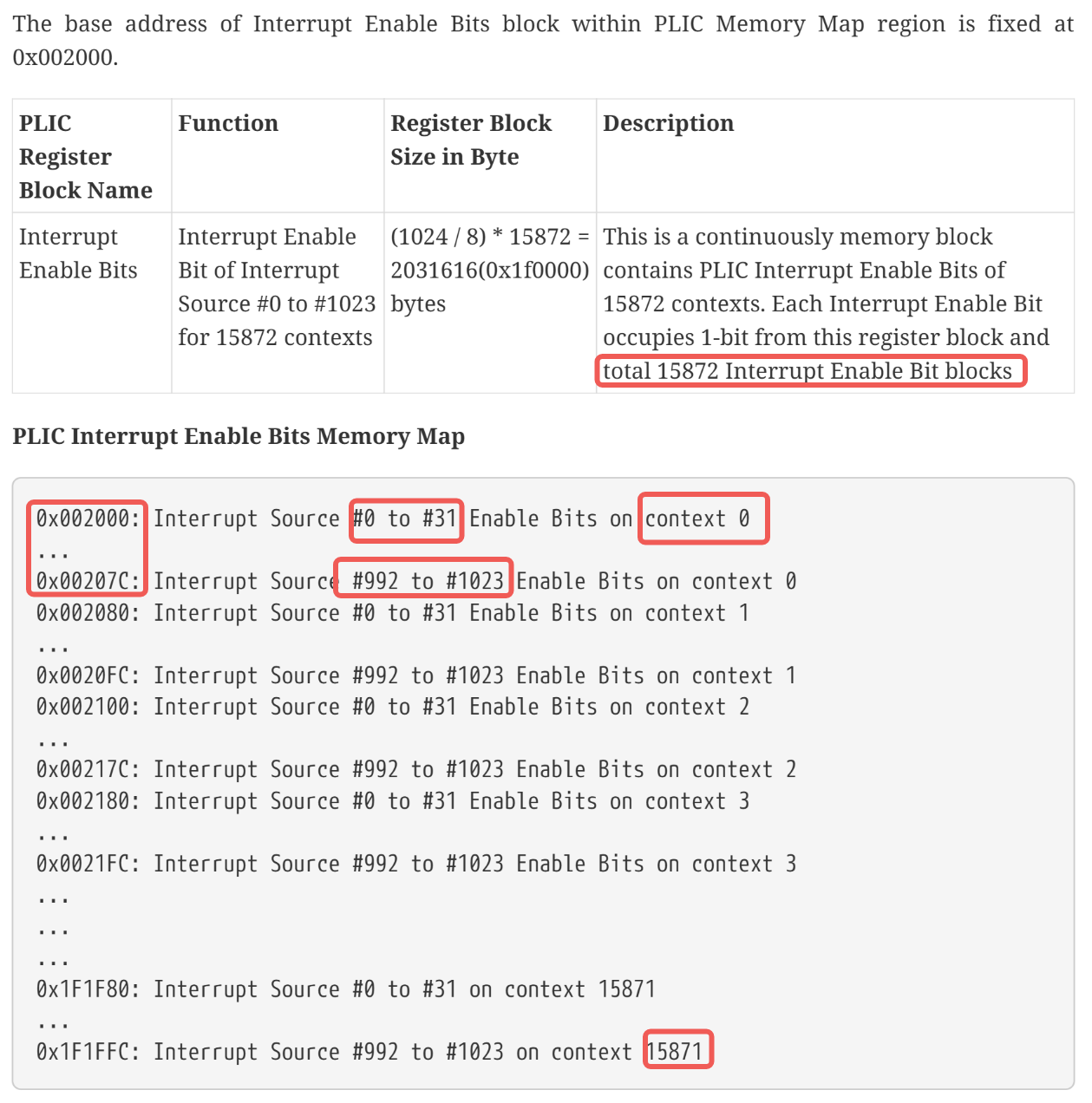

3.4 Enable Register

PLIC支持不同Hart Context独立控制中断是否开启。

例如：

复制代码

IRQ1 IRQ2 IRQ3


Context0      1    0    1


Context1      0    1    1

Context0接收IRQ1和IRQ3。

Context1接收IRQ2和IRQ3。

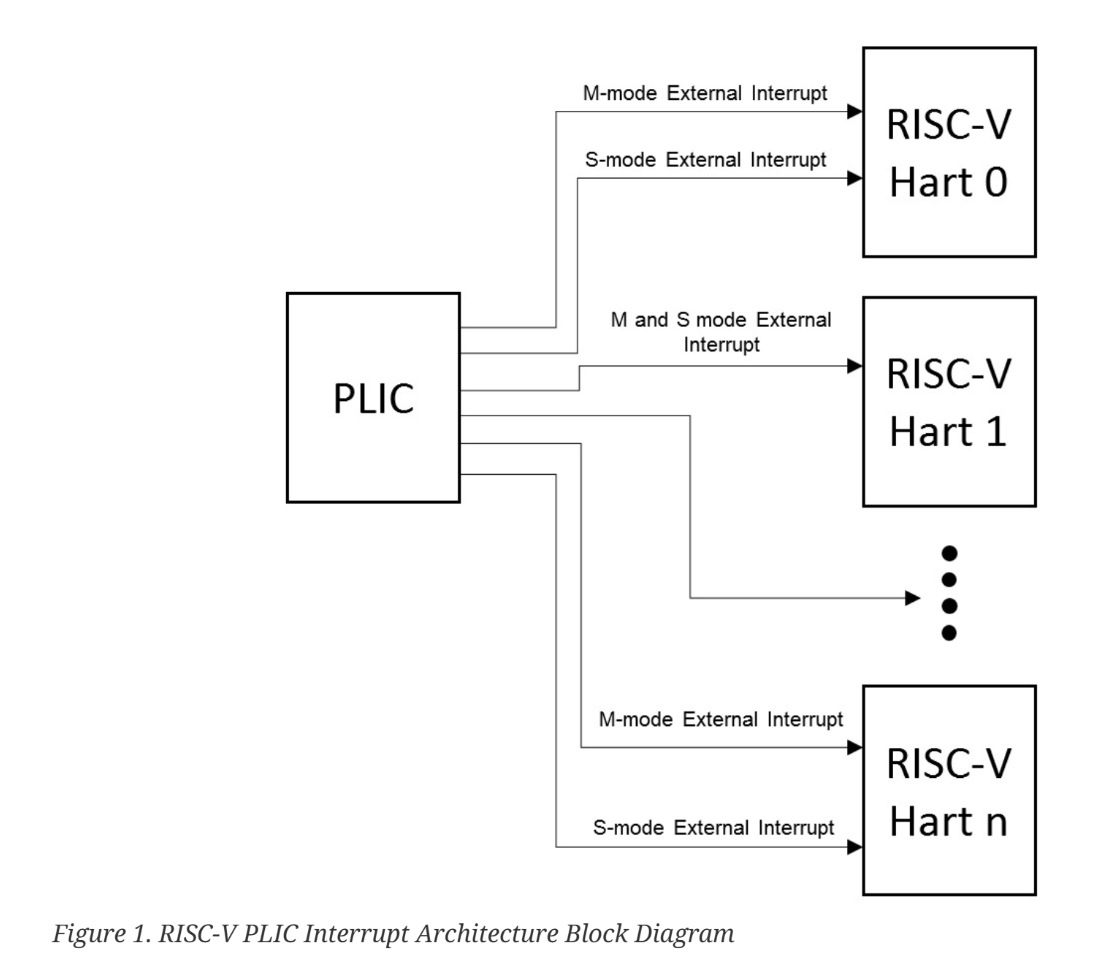

3.5 Hart Context

PLIC中一个重要概念是：

Interrupt Target不是简单的CPU，而是Hart Context。

一个Hart可能存在多个Context：

复制代码

Hart0

 |
 +---- M-mode Context
 |
 +---- S-mode Context



Hart1

 |
 +---- M-mode Context
 |
 +---- S-mode Context

因此PLIC寄存器不是简单：

复制代码

PLIC + IRQ

而是：

复制代码

PLIC

 |
 +---- Context0
 |
 +---- Context1
 |
 +---- Context2

最后就是中断完成，completion

Zephyr中的PLIC驱动

Zephyr通过Interrupt Controller Driver实现PLIC支持。

驱动文件：

复制代码

drivers/interrupt_controller/intc_plic.c

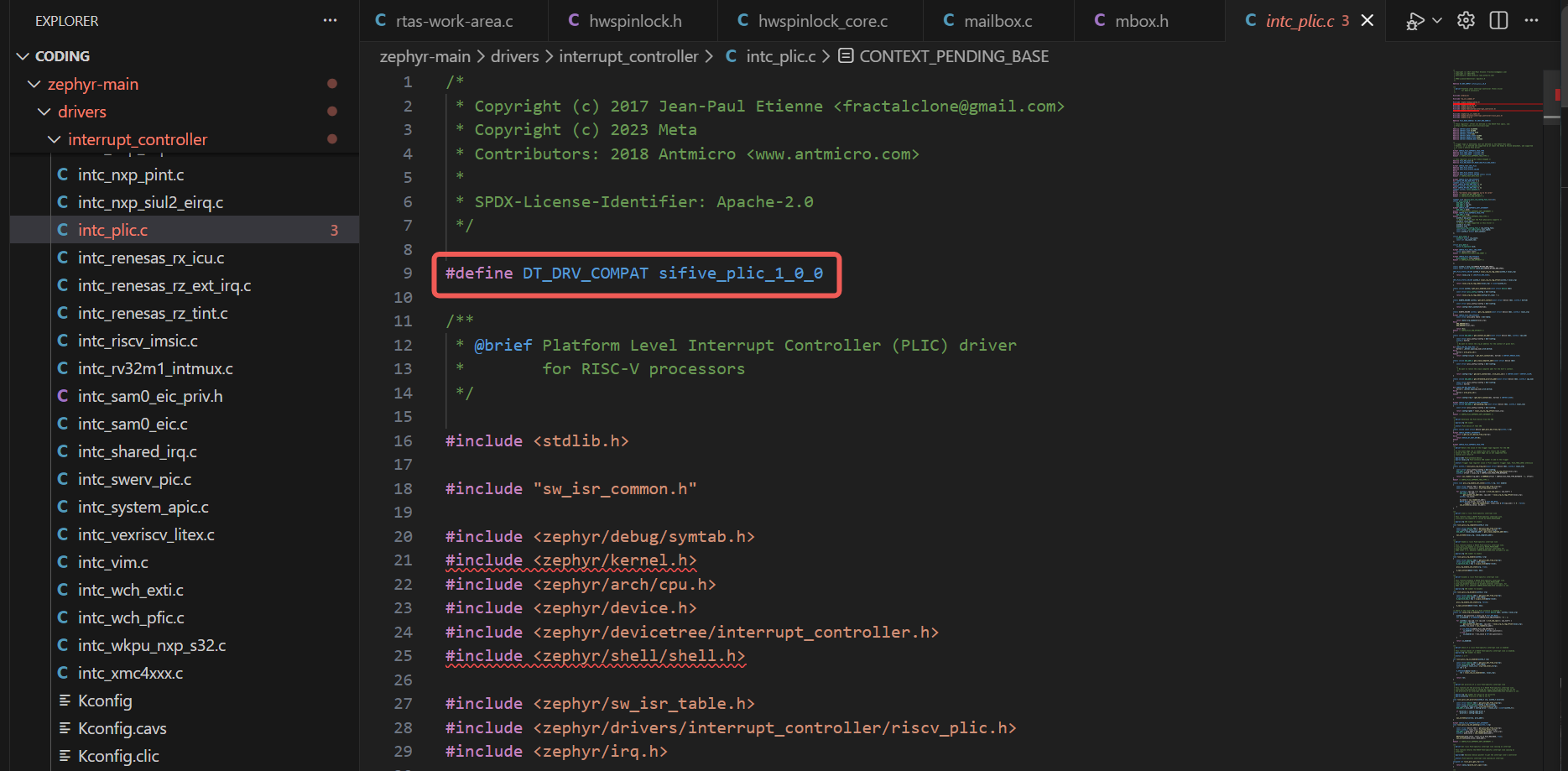

首先定义DeviceTree匹配：

表示：

DeviceTree中的：

复制代码

compatible = "sifive,plic-1.0.0";

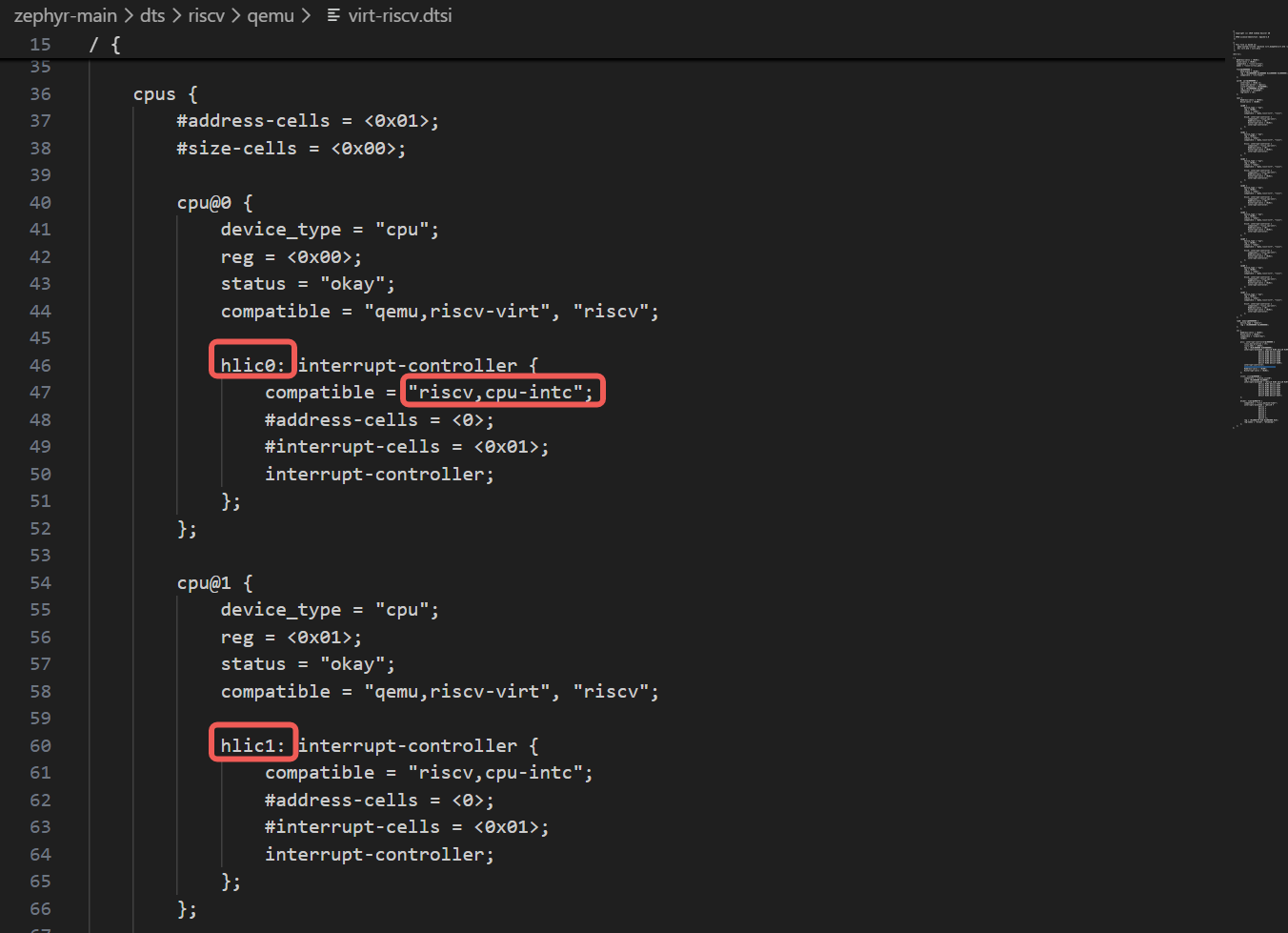

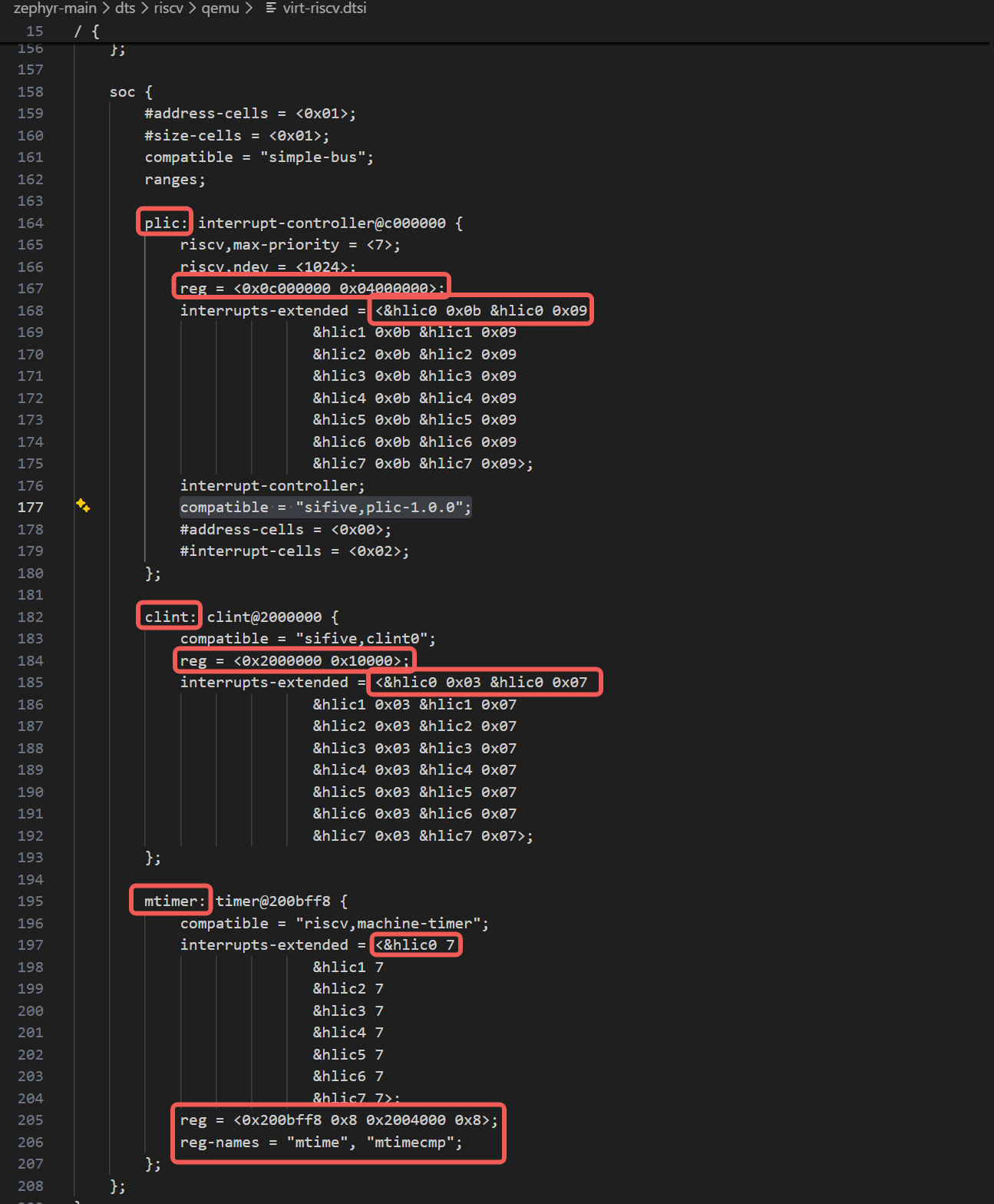

会匹配该驱动，比如下面的cpu处情况，这里的 cpu-intc 并不是 PLIC，而是 CPU 内部的中断入口（Hart Local Interrupt Controller，很多资料也简称 HLIC）：

它负责接收 CPU 本地能够处理的所有中断，例如：

Machine Software Interrupt（MSI）
Machine Timer Interrupt（MTI）
Machine External Interrupt（MEI）

也就是说，CPU-INTC 是 CPU 与外部中断控制器之间的连接点。

中断控制器处：

PLIC 最多支持 1024 个 Interrupt Source。

&hlic0 0x0b 表示：PLIC 可以向 CPU0 的 Local Interrupt Controller 发送 Interrupt ID = 11

11在 RISC-V Privileged Spec 中就是：Machine External Interrupt (MEI)

0x09 表示：Supervisor External Interrupt (SEI)

CLINT 与 PLIC 最大区别是：

PLIC 管理 External Interrupt
CLINT 管理 Software Interrupt 和 Timer Interrupt

它们都通过 interrupts-extended 连接到 CPU Local Interrupt Controller，但负责的中断类型完全不同。

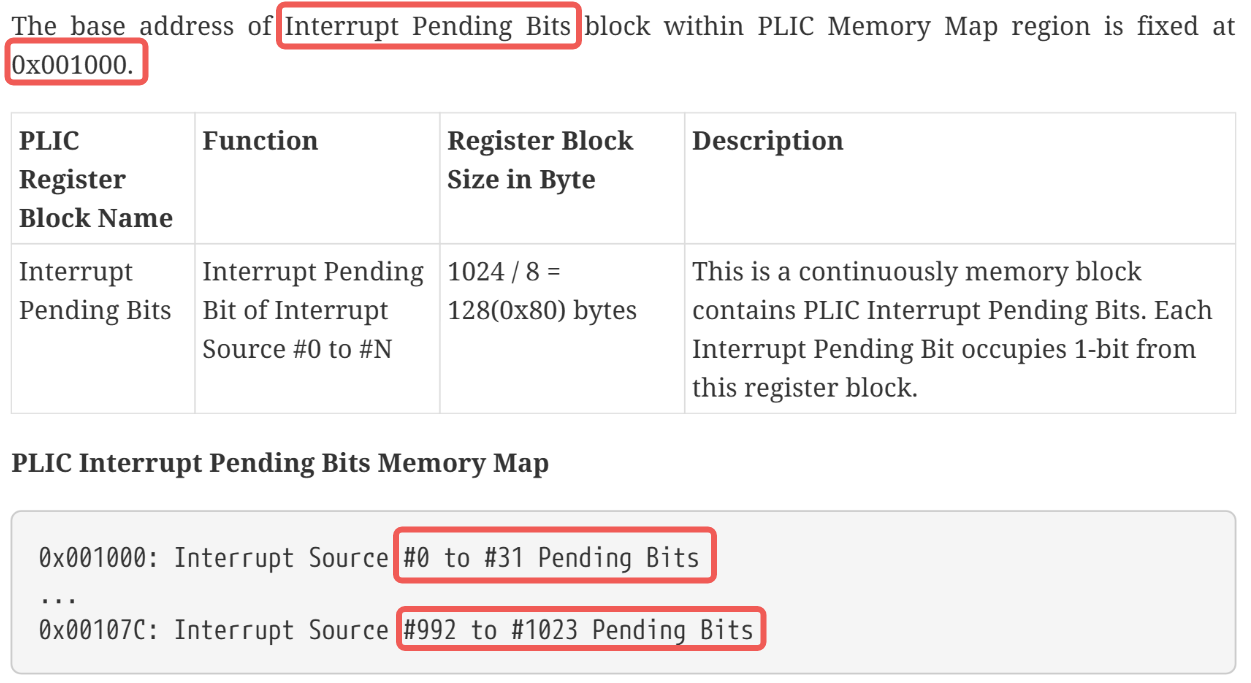

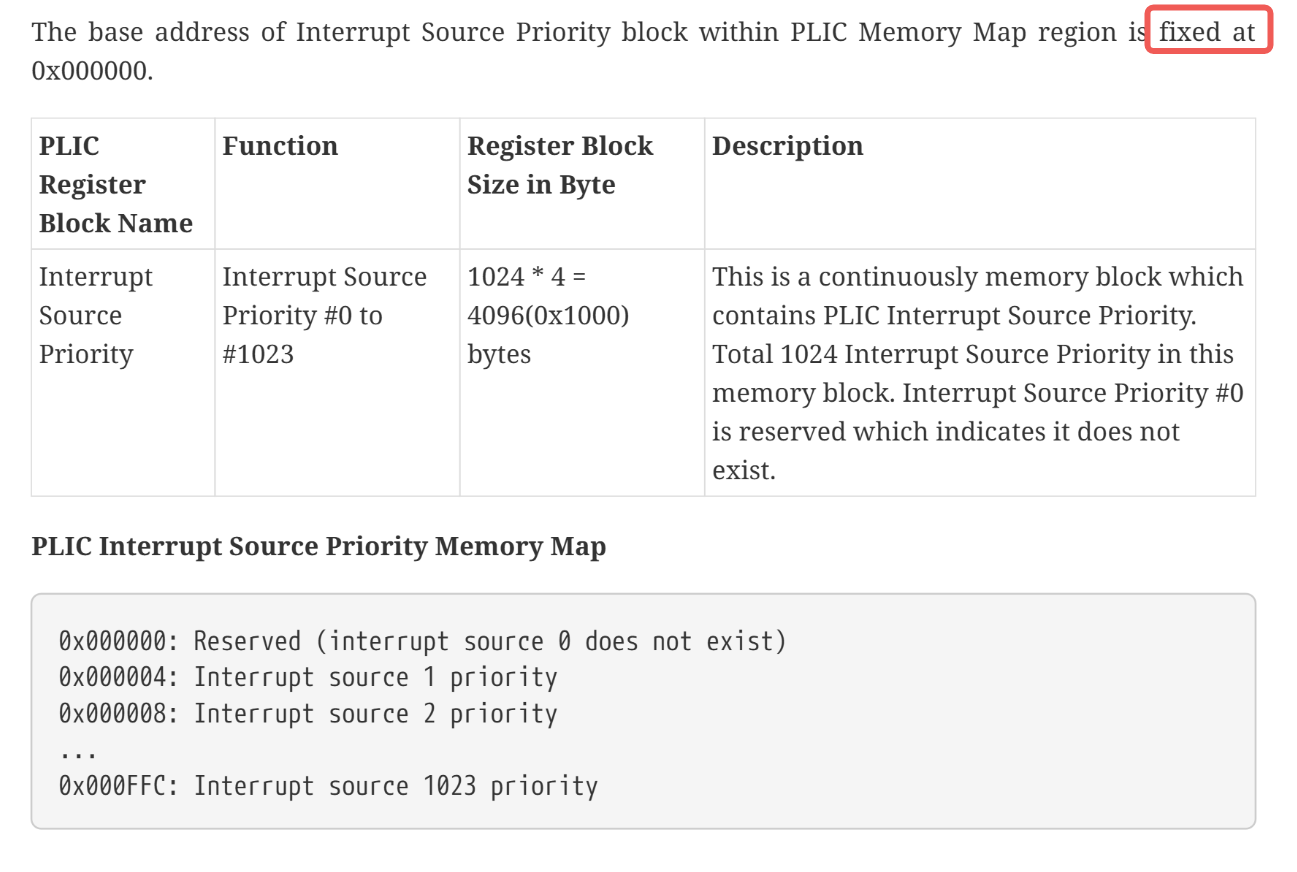

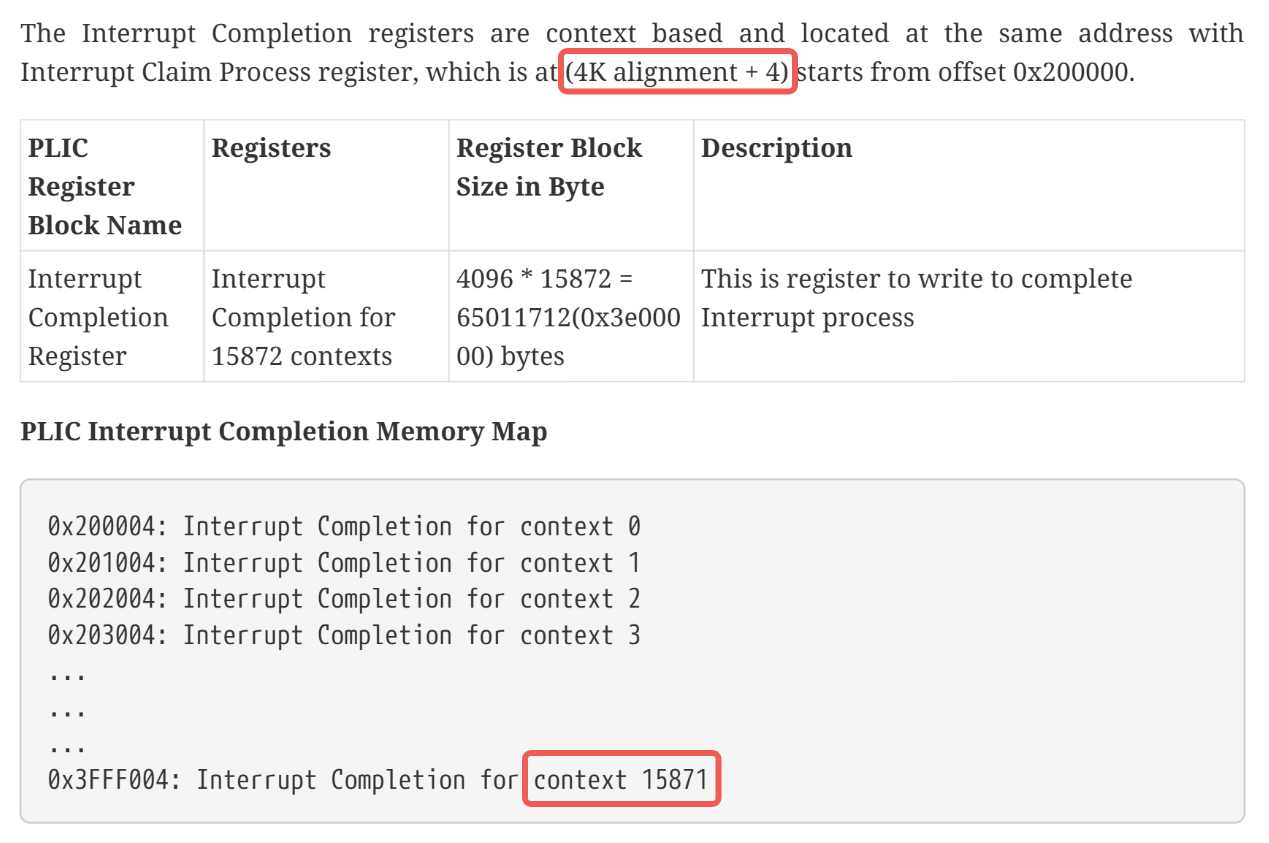

PLIC寄存器模型与Zephyr映射

PLIC使用Memory-Mapped Register访问。

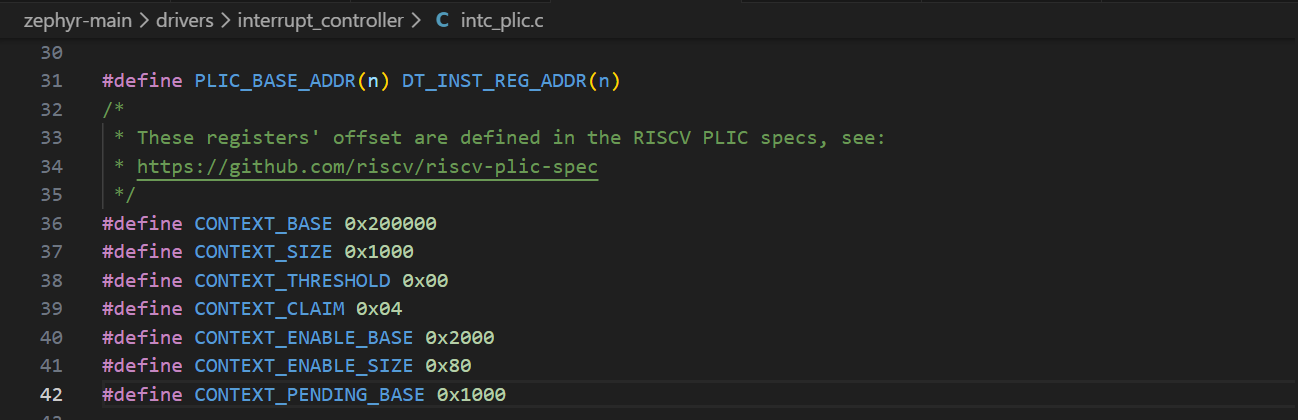

Zephyr根据PLIC Spec定义寄存器偏移：

Zephyr如何创建PLIC设备

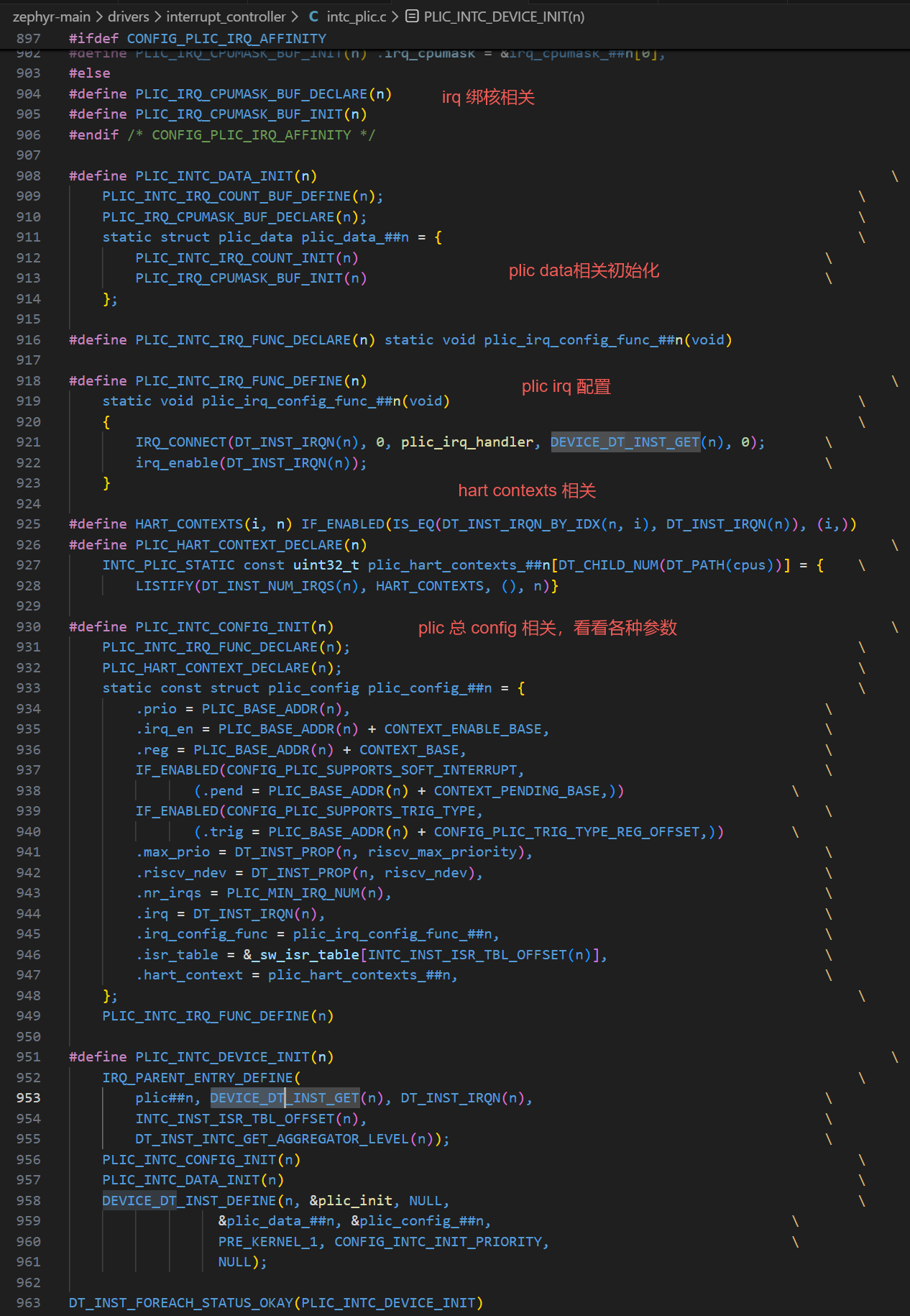

Zephyr Device Model通过DeviceTree自动生成设备。

plic_config
plic_data
device对象

PLIC初始化流程

入口：

复制代码

static int plic_init(const struct device *dev)

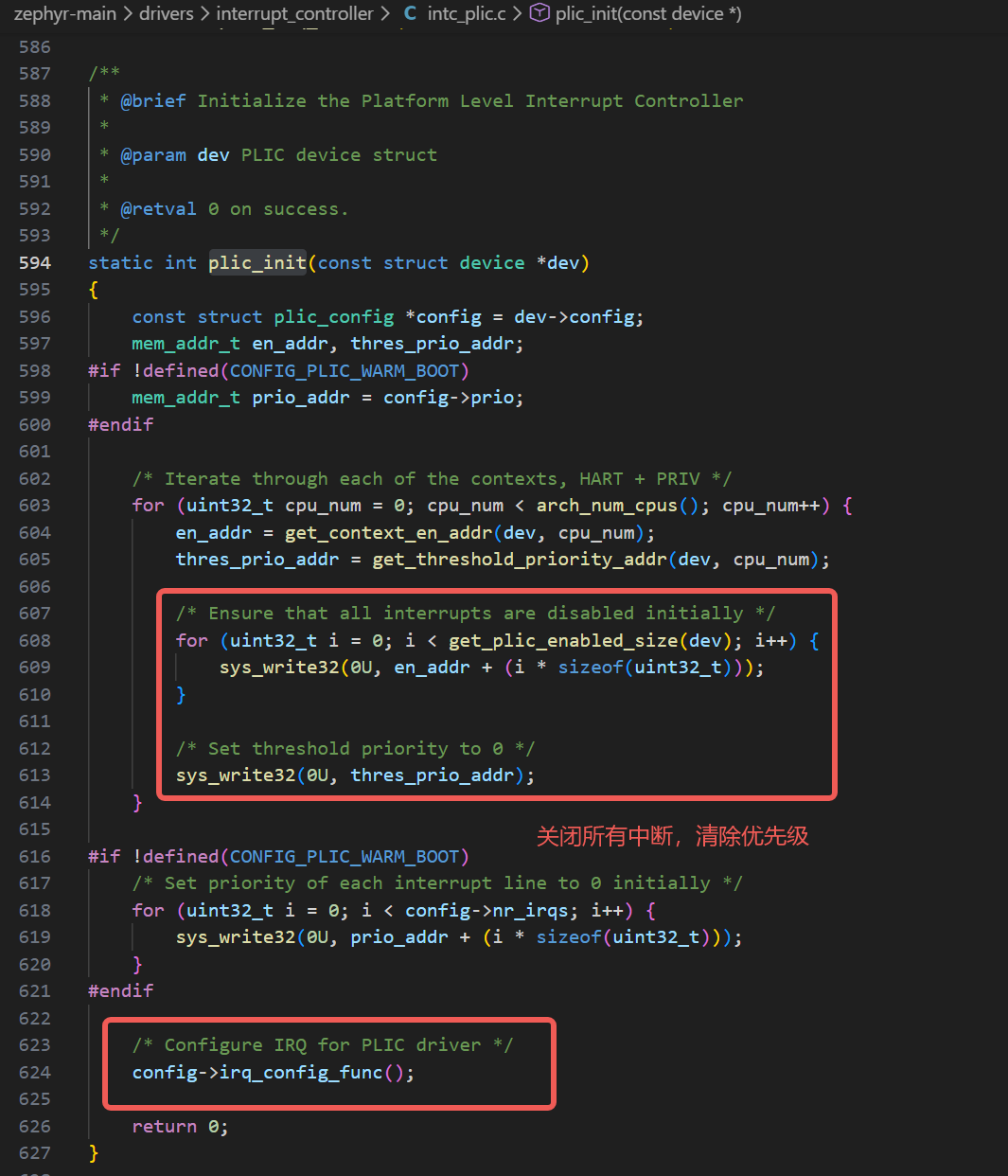

初始化主要完成三件事：

关闭所有中断，避免系统启动过程中产生未知中断。清除Priority。设置Threshold。

初始化完成后：

复制代码

所有IRQ disabled

Priority = 0

Threshold = 0

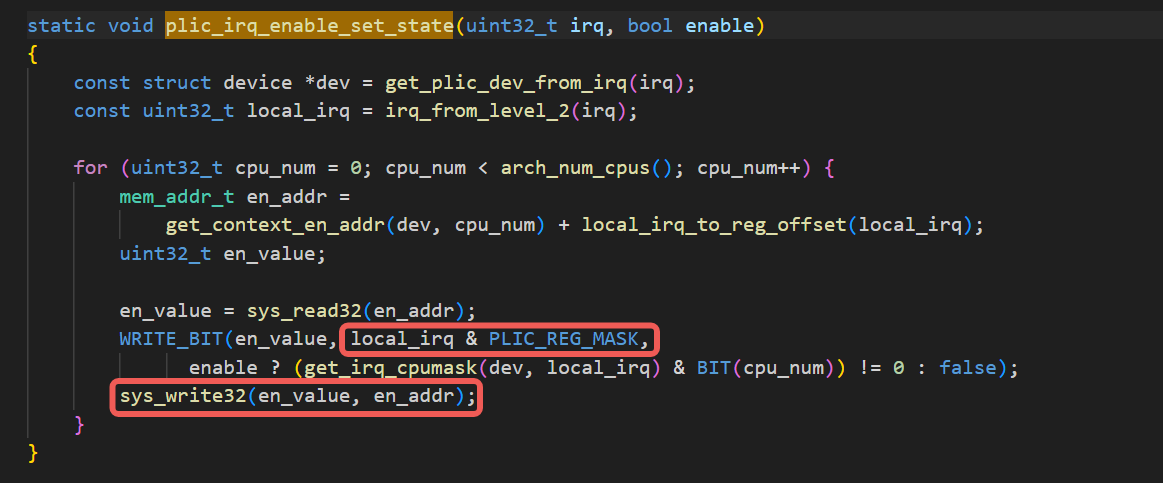

PLIC中断使能流程

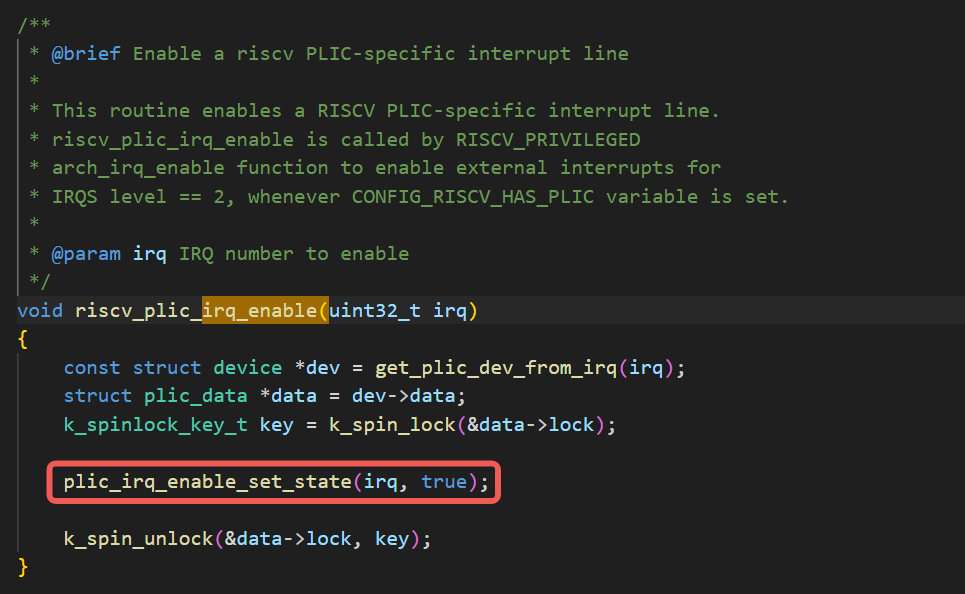

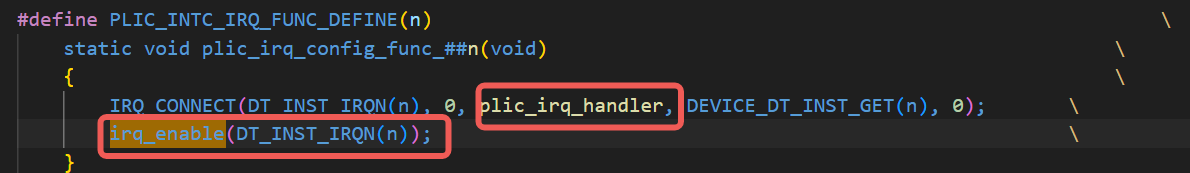

上文最后也有调用 config->irq_config_func()

应用调用：

PLIC中断处理流程

这是PLIC最核心的部分。

硬件流程：

复制代码

Peripheral -> PLIC Pending -> Priority Arbitration -> Hart External Interrupt -> CPU Trap

Zephyr流程：

复制代码

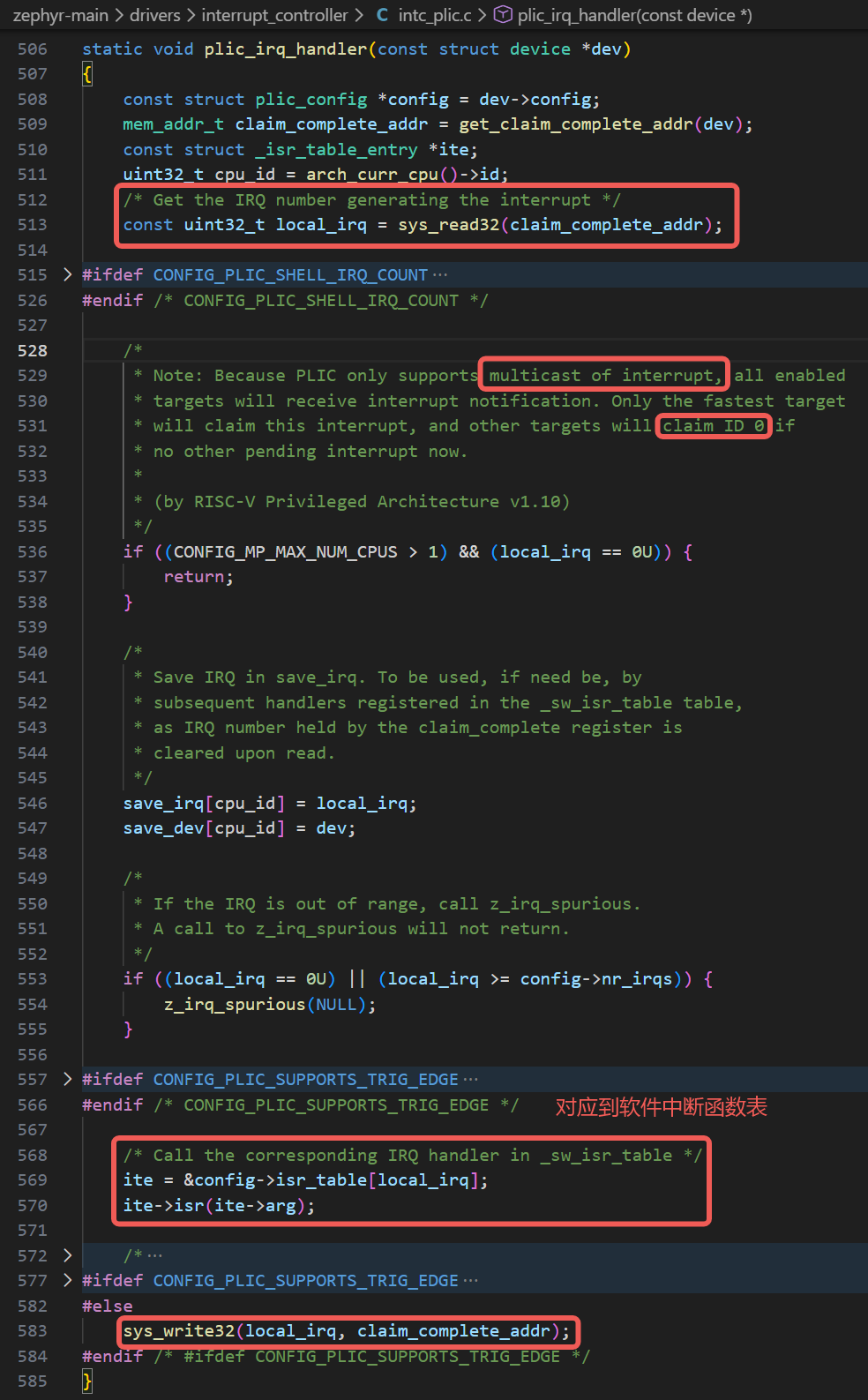

plic_irq_handler() -> claim register read -> get IRQ number -> _sw_isr_table -> ISR callback -> complete interrupt

总结：从Spec到Zephyr源码

PLIC硬件概念和Zephyr实现对应关系：

|-------------------|-----------------------------|
| PLIC Spec | Zephyr |
| Interrupt Source | local_irq |
| Priority Register | config->prio |
| Enable Register | config->irq_en |
| Hart Context | hart_context |
| Threshold | get_threshold_priority_addr |
| Claim/Complete | claim_complete_addr |
| Interrupt Handler | plic_irq_handler |
