在工控硬件方案设计阶段，板载弱电隔离供电经常会选用 2W 等级 SIP 封装隔离电源模块。5V 转 5V 隔离直流电源模块大量应用在总线隔离、信号采集回路、隔离运放供电场景，很多硬件工程师在物料规划阶段，需要横向评估同规格档位不同型号模块电源的适配可行性，钡特电源 DF2-05S05LS 和 F0505S-2WR3 作为市场上同规格的两款隔离电源，成为众多工业设备研发阶段重点对比的 DC-DC 方案。随着供应链持续波动，硬件研发团队需要储备多组性能指标接近的直流电源模块方案，拓宽物料选型池，降低单一物料供货波动带来的项目风险，结合工业设备长期稳定运行的需求，从电气参数、物理封装、环境适应性、落地应用多个维度开展方案评估，能够有效规避后期样机调试、批量生产阶段出现的电源相关隐患。
一、两款模块电源基础参数规格梳理
F0505S-2WR3 属于成熟定压输入非稳压输出 DC-DC 电源模块，长期用于各类工业控制板卡、检测终端内部隔离供电，标准输入电压 5VDC，有效输入区间 4.5V~5.5V，匹配整机 AC-DC 电源输出后 5V 母线常规波动范围；额定输出功率 2W，输出 5VDC，满载输出电流 400mA，最大容性负载 2400μF，隔离耐压 3000VDC，内置短路保护功能，工作温度区间覆盖 - 40℃至 + 105℃，满足主流工业级产品温度标准。 钡特电源 DF2-05S05LS 采用同源设计思路，同样定位小功率工业隔离 DC-DC 模块电源，输入规格 5V，输入范围 4.5V~5.5V，输出 5V/2W，满载电流 400mA，隔离耐压 3000VDC，具备持续短路自恢复保护机制，工作温区同样覆盖 - 40℃~+105℃。两款直流电源模块满载典型转换效率均维持在 80% 以上，能够控制密闭 PCB 区域内部温升，适合设备长时间不间断运行。从基础电气指标来看，两款模块电源核心规格保持一致，可以覆盖绝大多数低功耗隔离负载，例如 CAN、RS485 隔离收发单元、信号调理电路、小型传感器辅助供电回路。硬件工程师在初期方案评估时，可以优先核对输入输出电压、功率等级、隔离耐压、保护机制这几项核心指标，这也是隔离电源模块选型首要判断条件。
二、封装尺寸与引脚定义硬件适配分析

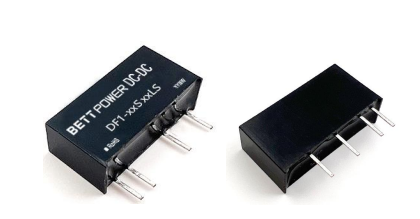

PCB 布局复用是硬件选型过程中重要考量项，重新调整版图会拉长项目周期，增加制版成本。钡特电源 DF2-05S05LS 和 F0505S-2WR3 采用统一 SIP 直插封装结构，外形尺寸、引脚间距、引脚排布定义保持一致，引脚序号对应的输入正负极、输出正负极定义无差异。硬件设计完成后的 PCB 焊盘不需要修改，库文件可以直接通用，在样机验证、小批量试产阶段，能够灵活切换物料进行验证。 常规 SIP 封装 DC-DC 模块经常出现不同厂商引脚定义错位、本体长度偏差、引脚伸出长度不一致等问题，很容易造成焊接虚焊、装配干涉。本次对比的两款模块电源本体长宽高尺寸保持统一，引脚标准间距 2.54mm，符合行业通用 SIP4pin 工业模块电源标准。在结构空间紧凑的工控采集板、便携式监测设备内部，外壳装配余量有限，外形尺寸一致能够避免出现壳体干涉问题。对于研发工程师而言，封装互通意味着不需要二次调整结构图纸与 PCB 布局，大幅降低方案迭代成本，钡特电源 DF2-05S05LS 和 F0505S-2WR3 在物理层面具备版图复用的基础条件。
三、工业级工况下性能指标横向对比
工业场景区别于民用设备，普遍存在电网波动、电磁干扰、高低温循环、长期连续工作等工况，因此模块电源的温度特性、噪声水平、负载适应性需要重点考量。两款隔离电源均为非稳压输出架构，输出电压会随着负载轻重产生小幅波动，硬件设计时需要预留电压波动余量，后端敏感模拟电路建议增加 LC 滤波网络，抑制电源纹波对 AD 采样信号带来的干扰。 两款 DC-DC 模块电源都支持宽温工业区间，低温环境下启动特性稳定，高温环境下需要按照规格书要求进行功率降额设计。在控制柜内部密闭环境、户外露天监测终端等散热条件一般的场景，不建议长期满载运行，常规设计建议负载率控制在 75% 以内。隔离耐压 3000VDC 规格可以有效切断输入输出之间地环路，解决强弱电共地引发的共模干扰，适配变频器周边设备、多节点工业总线采集装置。两款模块电源均配备短路保护，负载出现短路故障时模块启动保护，故障消除后自动恢复输出，避免负载异常造成整机主控回路损坏，符合工业设备基础可靠性设计要求。
四、国产模块电源供应链与性价比维度考量
当下硬件研发在物料选型阶段，国产化替代、供应链多元化是普遍需求，大量研发团队主动扩充国产直流电源模块备选方案。钡特电源 DF2-05S05LS 属于国产模块电源产品线，F0505S-2WR3 也是国内量产成熟的 DC-DC 电源模块，二者均属于国产电源品类。多国产方案并行选型，能够有效缓解单一型号供货周期紧张、价格波动带来的项目风险。 在批量成本层面，同规格国产隔离电源之间存在合理区间价差，研发工程师可以结合项目采购体量、长期供货周期综合评估。对于量产规模较大的工控终端、物联网采集设备，物料综合成本会直接影响整机定价，在电气性能、封装条件满足设计需求的前提下，对比不同国产模块电源长期采购成本、交期稳定性，是物料清单优化的常规工作。同时两款产品均遵循 RoHS 环保标准，能够满足海内外工业设备常规认证要求。
五、模块电源典型行业应用场景
3000VDC 隔离等级 2W 功率档 DC-DC 直流电源模块，适用场景覆盖面较广。工业自动化领域，PLC 拓展板卡、远程 IO 模块、伺服信号隔离板普遍使用这类隔离电源，隔离主控电源与外部传感器供电，规避外部线路干扰串入主控电路；仪器仪表行业，流量变送器、温湿度采集装置、便携式检测设备内部，依靠隔离电源实现模拟采样回路电气隔离；新能源配套监测终端、楼宇自控采集模块、轨道交通弱电辅助板卡同样大量使用该规格隔离电源模块。 部分方案中，前端使用 AC-DC 电源模块完成交流转直流，后级搭配 DC-DC 隔离电源模块实现多路相互隔离的供电轨，构建多级隔离供电架构。钡特电源 DF2-05S05LS 和 F0505S-2WR3 均可适配上述应用场景，硬件工程师可以根据项目供货需求、成本预算，完成多方案对比验证。
六、选型落地总结
硬件电源选型不能只依靠型号参数表简单比对，除电气规格、封装尺寸之外，还需要结合项目工况、认证要求、供应链情况综合评估。钡特电源 DF2-05S05LS 和 F0505S-2WR3 核心技术指标、封装形式高度趋同，能够为硬件研发提供两套可并行评估的国产隔离电源方案。在正式批量导入之前，建议按照项目实际工况开展摸底验证，包含高低温循环、长时间老化、负载阶跃测试，确认电源模块在整机系统内的运行状态，保障设备长期稳定运行。
