一、拓扑图及需求

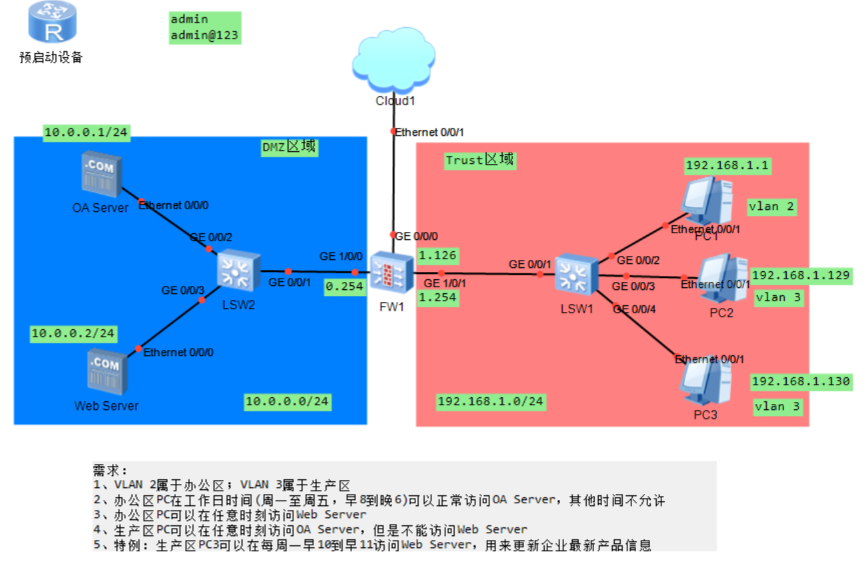

拓扑图
需求：
1、VLAN 2属于办公区；VLAN 3属于生产区
2、办公区PC在工作日时间(周一至周五，早8到晚6)可以正常访问OA Server，其他时间不允许
3、办公区PC可以在任意时刻访问Web Server
4、生产区PC可以在任意时刻访问OA Server，但是不能访问Web Server
5、特例：生产区PC3可以在每周一早10到早11访问Web Server，用来更新企业最新产品信息
二、需求分析
1）整体网络架构区域划分
整套网络通过防火墙FW1划分为三大安全区域，边界由云网Cloud1对接互联网，内部分为DMZ服务区、Trust内网办公生产区：
1、DMZ区域（蓝色区域）
部署两台业务服务器，网段：10.0.0.0/24
OA服务器网段：10.0.0.1/24
Web服务器：10.0.0.2/24
通过二层交换机LSW2接入防火墙FW1 GE1/0/0接口（接口地址0.254）
2、Trust信任区域（红色区域，内网）
网段：192.168.1.0/24，通过二层交换机LSW1接入防火墙FW1的GE1/0/1接口（接口地址1.254）
内网划分2个业务VLAN隔离不同业务场景：
VLAN2：办公区 PC1：192.168.1.1
VLAN3：生产区 PC2：192.168.1.129 PC3：192.168.1.130
3、互联网边界
防火墙FW1的GE0/0/0端口对接Cloud1云端，实现外网互联；防火墙为区域边界安全设备，承担安全策略、时间段访问控制等功能。
2）细分业务需求逐条拆解分析
需求1：内网业务逻辑隔离------VLAN规划
VLAN2 = 办公区终端网段
VLAN3 = 生产区终端网段
目的：二层区分办公、生产两类业务终端，便于防火墙基于源IP区分用户群体及群体访问权限，实现业务隔离。
需求2：办公区PC访问OA Server限时管控
访问主体：VLAN2所有办公终端（PC1）
访问目标：DMZ区的OA服务器（10.0.0.1）
权限规则：允许时段：周一至周五，早8:00到晚18:00，可正常访问OA服务，其余所有时间不允许
技术要点：防火墙需配置时间段（time-range）对象，绑定安全策略，基于时间维度动态启用访问规则。
需求3：办公区PC全天候访问Web Server无限制
访问主体：VLAN2办公区所有终端
访问目标：DMZ区Web服务器（10.0.0.2）
权限规则：任意时刻均可正常访问Web服务，无时间、时段限制。
需求4：生产区整体基础访问权限（VLAN3通用规则）
权限1：VLAN3全部生产终端（PC2+PC3）任意时间均可访问OA Server（10.0.0.1），永久放行
权限2：默认状态下，所有生产区PC禁止访问Web Server（10.0.0.2）
需求5：生产区PC3特殊例外权限
PC3属于生产区特殊终端，打破生产区默认禁止访问Web的规则
访问主体：PC3（192.168.1.130）
访问目标：Web Server（10.0.0.2）
允许时段：每周一 早8:00到早11:00
使用场景：用于运维人员每周固定时段登录Web站点，更新企业最新产品信息；其余时间依旧遵循生产区规则，无法访问Web服务器。
3）整体安全管控设计思路总结
区域隔离：防火墙Trust、DMZ区域隔离内网终端与服务器区，杜绝无边界互通；
用户分组隔离：内网VLAN划分办公、生产两大群体，区分权限主体；
多维访问控制：基于源IP+目的IP+自定义时间段组合匹配安全策略，实现固定时段访问全天候永久放行，默认拒绝+个别终端限时例外放行三类访问场景
权限优先级：PC3单独规则 > VLAN3整体禁止Web规则。
4）需要配置的内容
配置VLAN2、VLAN3，端口划分接入对应终端
防火墙配置区域：Trust、DMZ、Untrust
配置接口IP、静态路由，保证内网与DMZ网段三层互通
创建多个时间段模板：办公时段、周一早8-11时段
逐条编写安全策略，匹配上述5项业务访问规则
调整策略优先级：特例终端策略 > 网段通用策略。
三、具体分步骤配置

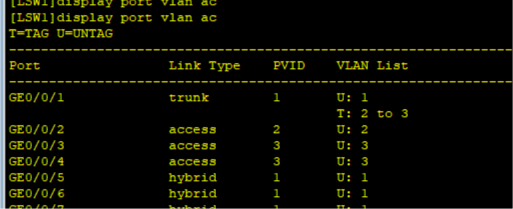

VLAN 2属于办公区；VLAN 3属于生产区
办公区PC在工作日时间(周一至周五，早8到晚6)可以正常访问OA Server，其他时间不允许

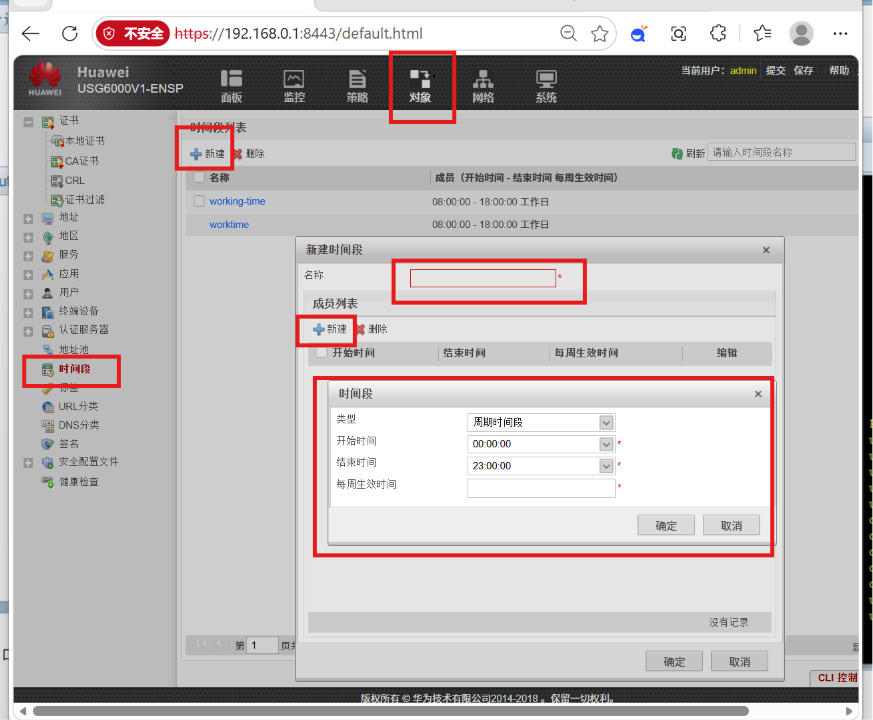

时间段：

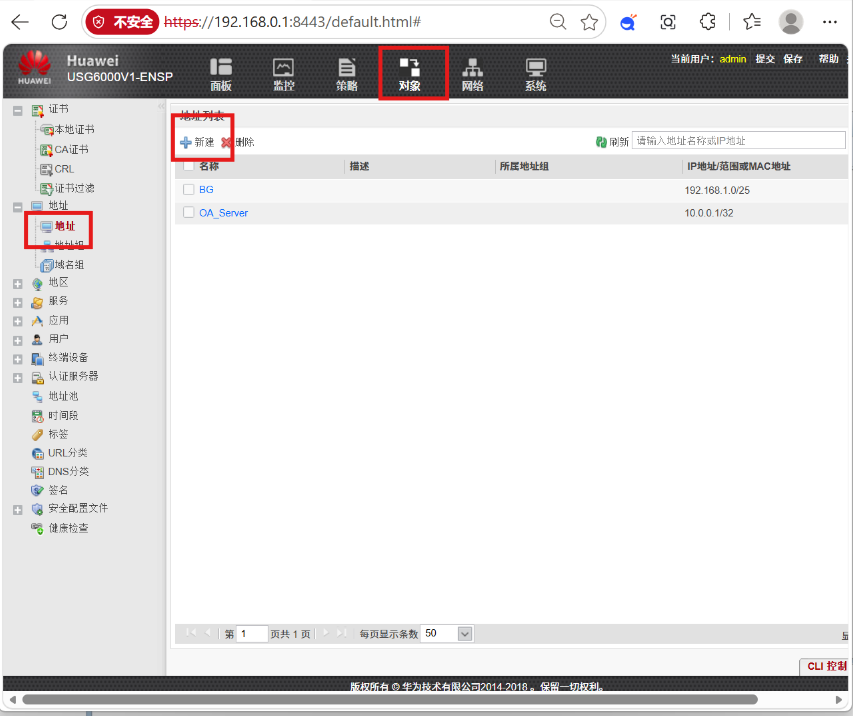

地址：

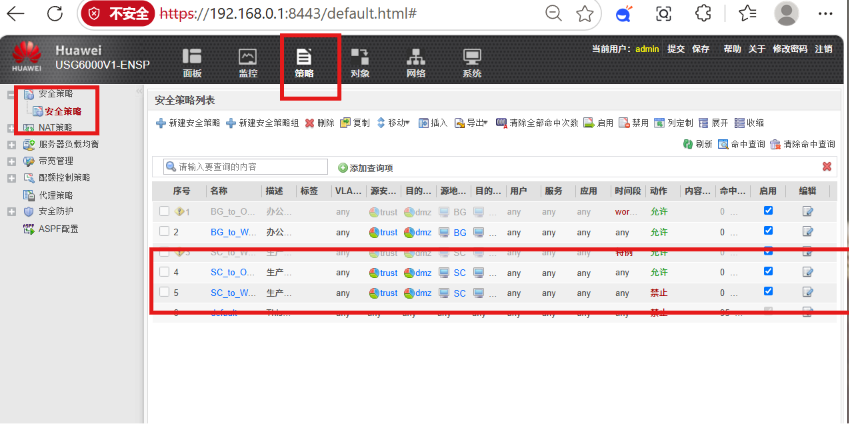

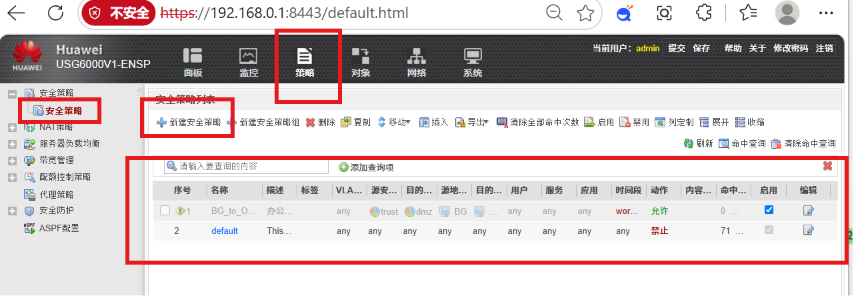

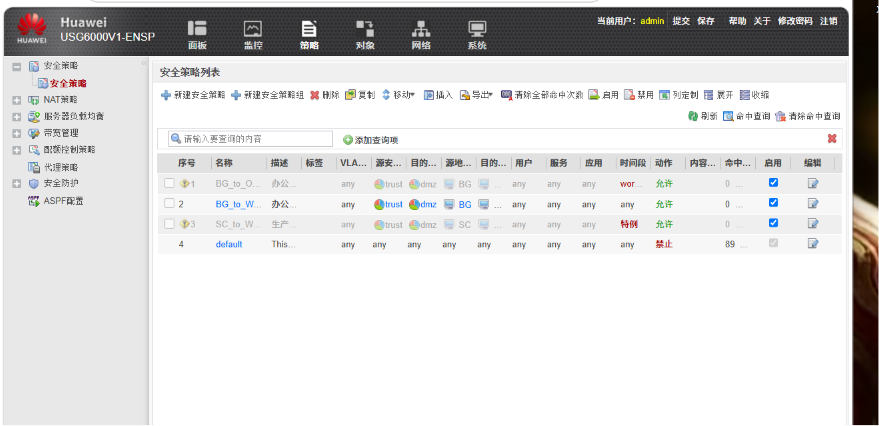

安全策略：

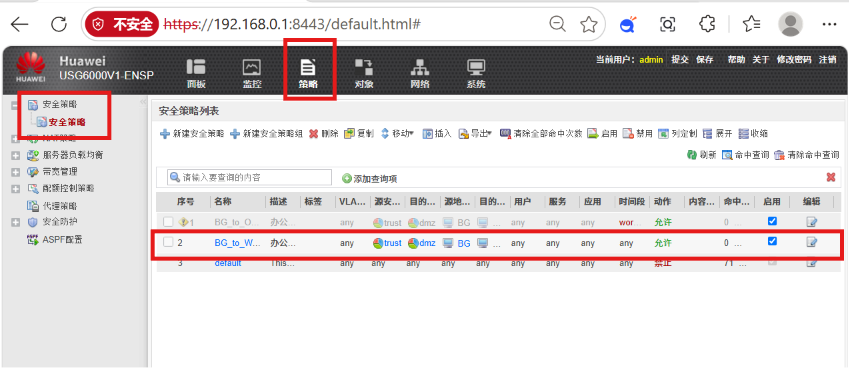

办公区PC可以在任意时刻访问Web Server
生产区PC可以在任意时刻访问OA Server，但是不能访问Web Server
特例：生产区PC3可以在每周一早10到早11访问Web Server，用来更新企业最新产品信息

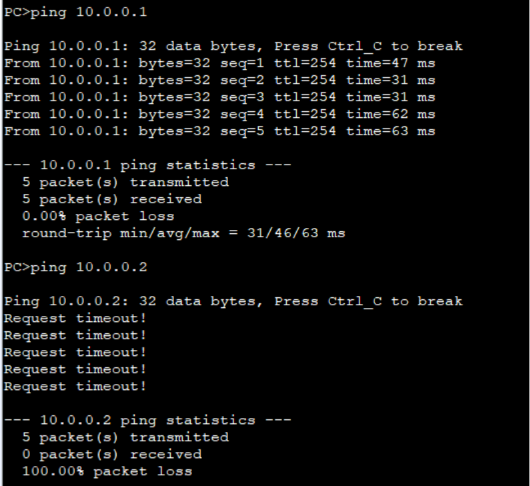

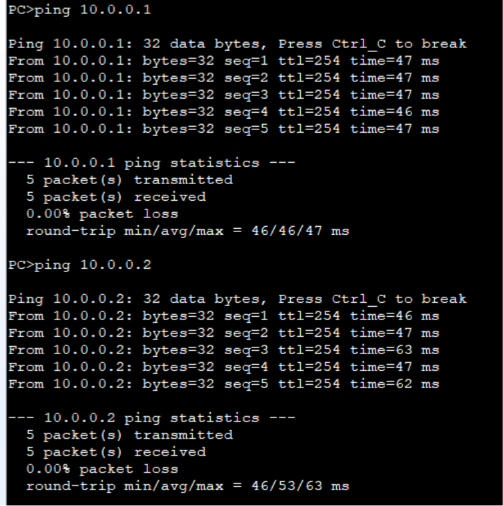

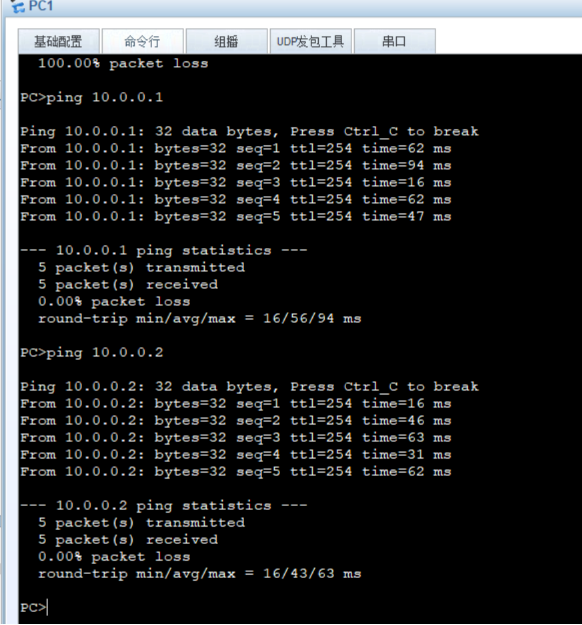

四、测试结果
设置系统时间为周一早上9点
