yolo检测核心组件3：ECA 注意力机制

yolo检测核心组件3：ECA 注意力机制

!abstract 论文信息

• 论文标题: ECA-Net: Efficient Channel Attention for Deep Convolutional Neural Networks
• 作者: Qilong Wang, Banggu Wu, Pengfei Zhu, Peihua Li, Wangmeng Zuo, Qinghua Hu
• 发表: CVPR 2020
• 论文地址: https://arxiv.org/abs/1910.03157
• 核心贡献: 提出一种高效的通道注意力机制，避免全连接层的降维操作，仅用一维卷积即可捕获跨通道交互信息

---

一、核心思想

ECA 的核心思想是避免通道注意力中的降维操作，用一个轻量的一维卷积替代全连接层来捕获局部跨通道交互信息。

SE注意力机制中的全连接层先降维再升维，这种操作会破坏通道与其权重之间的直接对应关系。ECA 通过一维卷积（1D Conv）在相邻通道之间建立局部依赖关系，既保留了通道间的交互信息，又大幅减少了参数量。

ECA 的关键特点：

1. 无降维操作：不使用全连接层，避免通道信息的降维损失
2. 局部跨通道交互：使用 1D 卷积捕获相邻通道间的依赖关系
3. 自适应核大小：根据通道数自动确定 1D 卷积核的大小
4. 极低开销：参数量和计算量几乎可以忽略不计

---

二、模块结构

2.1 SE注意力 vs ECA 对比

SE 通道注意力：
  输入 [C×H×W] → GAP → [C×1×1] → FC(C→C/r) → ReLU → FC(C/r→C) → Sigmoid → 加权
  参数量: 2 × C²/r

ECA 通道注意力：
  输入 [C×H×W] → GAP → [C×1×1] → Conv1D(k) → Sigmoid → 加权
  参数量: k（仅一个卷积核大小的参数！）

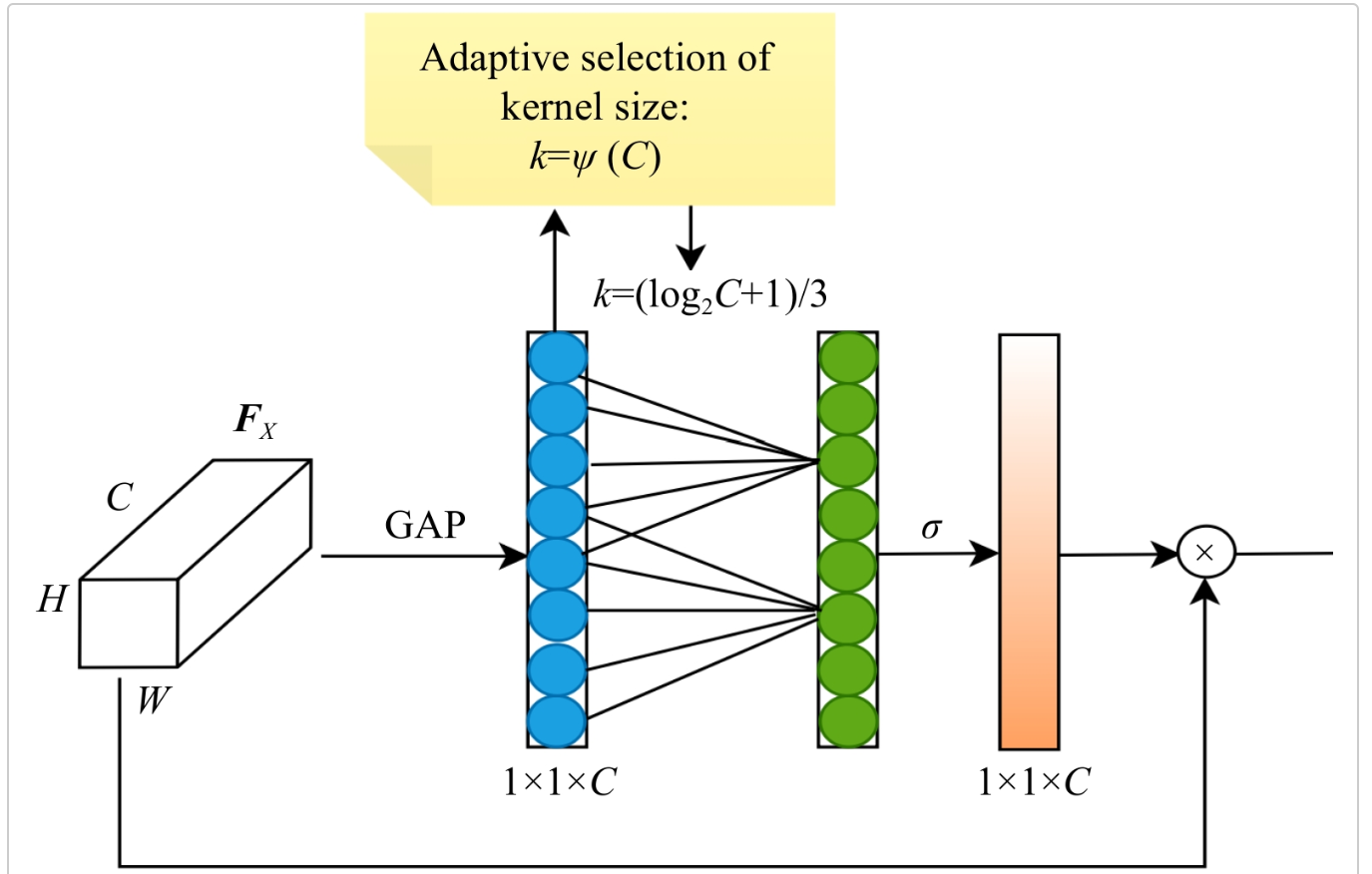

2.2 ECA 模块结构

输入特征图 F [C×H×W]
        │
  全局平均池化 (GAP)
        │
   [C×1×1] → Reshape → [1×C]
        │
  一维卷积 Conv1D (kernel_size=k)
        │
   Sigmoid 激活
        │
  Reshape → [C×1×1]
        │
  逐通道乘法 × F
        │
  输出特征图 [C×H×W]

2.3 自适应核大小选择

ECA 的关键创新之一是通过通道数 C 自适应确定卷积核大小 k：

k=∣log⁡2Cγ+bγ∣oddk = \left|\frac{\log_2 C}{\gamma} + \frac{b}{\gamma}\right|_{\text{odd}}k= γlog2C+γb odd

其中 γ=2\gamma = 2γ=2，b=1b = 1b=1，∣⋅∣odd|\cdot|_{\text{odd}}∣⋅∣odd 表示取最近的奇数。

通道数 C	卷积核大小 k
64	3
128	5
256	7
512	9
1024	11

---

三、数学公式

3.1 SE-Net 的通道注意力

w=σ(W1⋅δ(W0⋅z))w = \sigma\Big(W_1 \cdot \delta(W_0 \cdot z)\Big)w=σ(W1⋅δ(W0⋅z))

其中 z=GAP(F)∈RC×1z = GAP(F) \in \mathbb{R}^{C \times 1}z=GAP(F)∈RC×1，W0∈RC/r×CW_0 \in \mathbb{R}^{C/r \times C}W0∈RC/r×C，W1∈RC×C/rW_1 \in \mathbb{R}^{C \times C/r}W1∈RC×C/r。

3.2 ECA 的通道注意力

w=σ(C1Dk(z)) w = \sigma\Big(C1D_k(z)\Big) w=σ(C1Dk(z))

其中 z=GAP(F)∈RC×1z = GAP(F) \in \mathbb{R}^{C \times 1}z=GAP(F)∈RC×1，C1DkC1D_kC1Dk 表示核大小为 kkk 的一维卷积，σ\sigmaσ 为 Sigmoid 函数。

3.3 自适应核大小公式

k=∣log⁡2Cγ+bγ∣oddk = \left|\frac{\log_2 C}{\gamma} + \frac{b}{\gamma}\right|_{\text{odd}}k= γlog2C+γb odd

参数说明：

• CCC：通道数
• γ\gammaγ：控制通道与卷积核大小映射的速率（默认 γ=2\gamma = 2γ=2）
• bbb：偏移量（默认 b=1b = 1b=1）
• ∣⋅∣odd|\cdot|_{\text{odd}}∣⋅∣odd：取最近的奇数

3.4 最终输出

F^=w⊗F\hat{F} = w \otimes FF^=w⊗F

其中 ⊗\otimes⊗ 表示逐通道乘法（broadcasting）。

---

四、代码实现

4.1 ECA 模块（自适应核大小）

import torch
import torch.nn as nn
import math

class ECA(nn.Module):
    """Efficient Channel Attention (ECA) 模块

    自适应卷积核大小的高效通道注意力机制。
    """
    def __init__(self, channels=None, kernel_size=None, gamma=2, b=1):
        super().__init__()
        # 自适应计算卷积核大小
        if kernel_size is None:
            assert channels is not None, "需要指定通道数或卷积核大小"
            kernel_size = int(abs((math.log2(channels) / gamma) + b / gamma))
            kernel_size = kernel_size if kernel_size % 2 else kernel_size + 1
            kernel_size = max(kernel_size, 3)  # 最小为3

        padding = kernel_size // 2
        self.avg_pool = nn.AdaptiveAvgPool2d(1)
        self.conv = nn.Conv1d(
            1, 1,
            kernel_size=kernel_size,
            padding=padding,
            bias=False
        )
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        b, c, h, w = x.size()
        # 全局平均池化
        y = self.avg_pool(x)  # [B, C, 1, 1]
        y = y.squeeze(-1).squeeze(-1)  # [B, C]
        y = y.unsqueeze(1)  # [B, 1, C] --- 用于1D卷积
        # 一维卷积捕获跨通道交互
        y = self.conv(y)  # [B, 1, C]
        y = self.sigmoid(y)
        y = y.squeeze(1).unsqueeze(-1).unsqueeze(-1)  # [B, C, 1, 1]
        return x * y

4.2 固定核大小版本

class ECA_Fixed(nn.Module):
    """固定卷积核大小的 ECA 模块"""
    def __init__(self, kernel_size=3):
        super().__init__()
        padding = kernel_size // 2
        self.avg_pool = nn.AdaptiveAvgPool2d(1)
        self.conv = nn.Conv1d(1, 1, kernel_size=kernel_size,
                              padding=padding, bias=False)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        b, c, _, _ = x.size()
        y = self.avg_pool(x).view(b, 1, c)
        y = self.sigmoid(self.conv(y))
        return x * y.view(b, c, 1, 1)

4.3 YOLO 中的集成版本

class ECA_YOLO(nn.Module):
    """适配 YOLO 的 ECA 模块"""
    def __init__(self, c1):
        """c1: 输入通道数"""
        super().__init__()
        self.eca = ECA(channels=c1)

    def forward(self, x):
        if isinstance(x, list):
            x = x[-1]  # 取最后一个特征图
        return self.eca(x)

---

五、在YOLO中的应用

5.1 集成到 C2f 模块

class C2f_ECA(nn.Module):
    """在C2f模块后添加ECA注意力"""
    def __init__(self, c1, c2, n=1, shortcut=False, e=0.5):
        super().__init__()
        self.c2f = C2f(c1, c2, n, shortcut, e)
        self.eca = ECA(channels=c2)

    def forward(self, x):
        x = self.c2f(x)
        x = self.eca(x)
        return x

5.2 参数量对比

注意力模块	额外参数量 (C=256)	额外计算量
SE	~33K	~33K FLOPs
CBAM	~33K	~33K FLOPs
ECA	~7	~7 FLOPs
无注意力	0	0

ECA 的参数量仅为 SE 的约 1/5000，几乎可以忽略不计。

5.3 YOLO 配置示例

backbone:
  - [-1, 1, Conv, [64, 3, 2]]
  - [-1, 1, Conv, [128, 3, 2]]
  - [-1, 3, C2f, [128, True]]
  - [-1, 1, Conv, [256, 3, 2]]
  - [-1, 6, C2f_ECA, [256, True]]    # 替换C2f为C2f_ECA
  - [-1, 1, Conv, [512, 3, 2]]
  - [-1, 6, C2f_ECA, [512, True]]
  - [-1, 1, Conv, [1024, 3, 2]]
  - [-1, 3, C2f_ECA, [1024, True]]

---

六、优缺点

优点

1. 极低开销：参数量仅为卷积核大小级别（约 3~11 个参数），几乎零额外计算
2. 无信息损失：避免了 SE-Net 中的降维操作，保留了通道间的完整信息
3. 自适应设计：卷积核大小根据通道数自动调整，无需手动调参
4. 即插即用：可方便地嵌入到任何 CNN 架构中
5. 效果优秀：在 ImageNet 等基准测试上以极低代价达到了与 SE、CBAM 相当甚至更好的效果

缺点

1. 局部交互范围：1D 卷积只能捕获相邻通道的局部关系，远距离通道的交互能力有限
2. 仅通道注意力：不包含空间注意力机制，对空间维度的特征关注不足
3. 固定交互模式：局部通道交互的模式是固定的，可能不适合所有任务
4. 对小通道数效果有限：通道数很小时，自适应核大小可能退化为 3，捕获的交互信息有限

---

参考

1. Wang, Q., Wu, B., Zhu, P., Li, P., Zuo, W., & Hu, Q. (2020). ECA-Net: Efficient Channel Attention for Deep Convolutional Neural Networks. CVPR 2020.
2. https://arxiv.org/abs/1910.03157
3. https://github.com/BangguWu/ECA-Net
