UPFC统一潮流控制器的simulink建模与仿真。能够在不增加输电线路物理容量的情况下，显著提高电力系统的传输能力和稳定性。UPFC能够同时控制输电线路的有功功率、无功功率以及节点电压，具有调节系统潮流分布、提高系统稳定性和改善电压质量等重要作用。
2.系统仿真结果

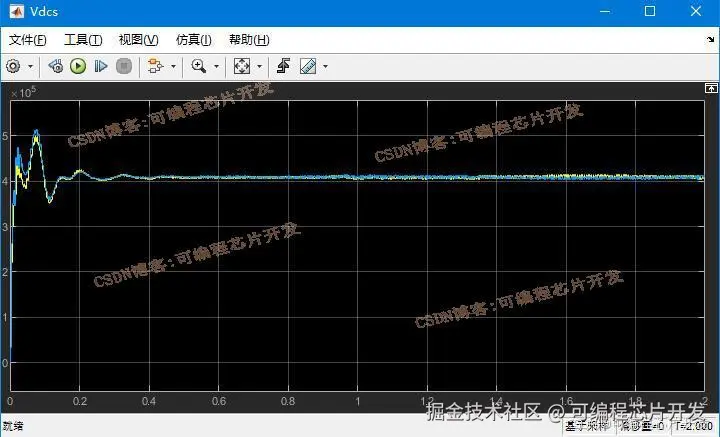

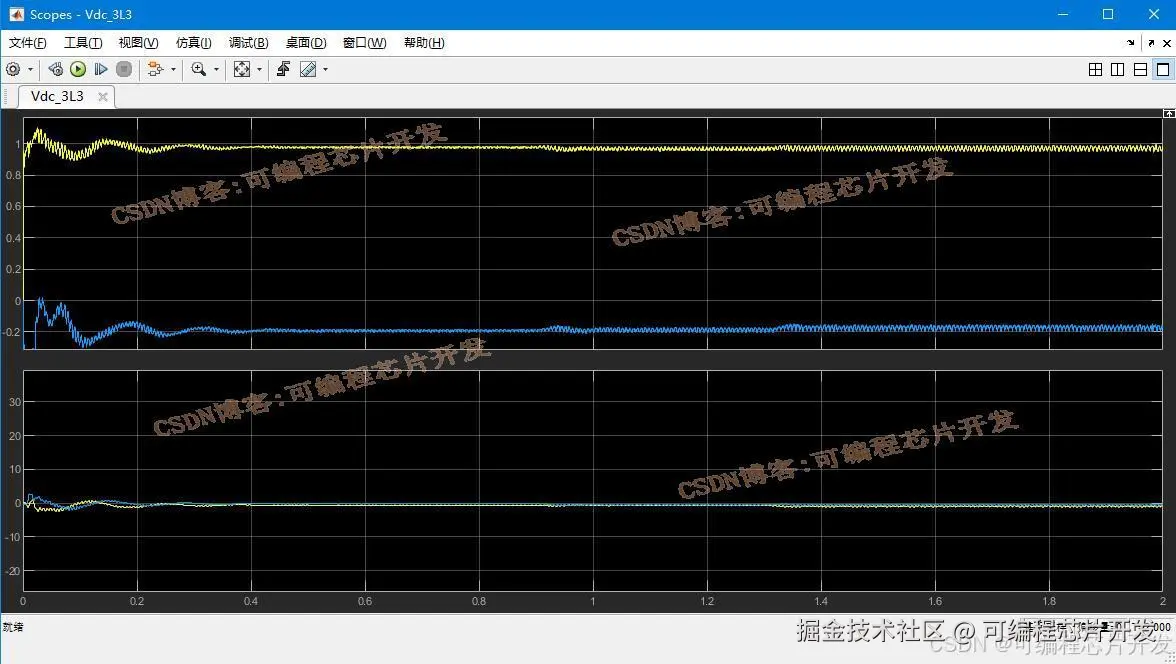

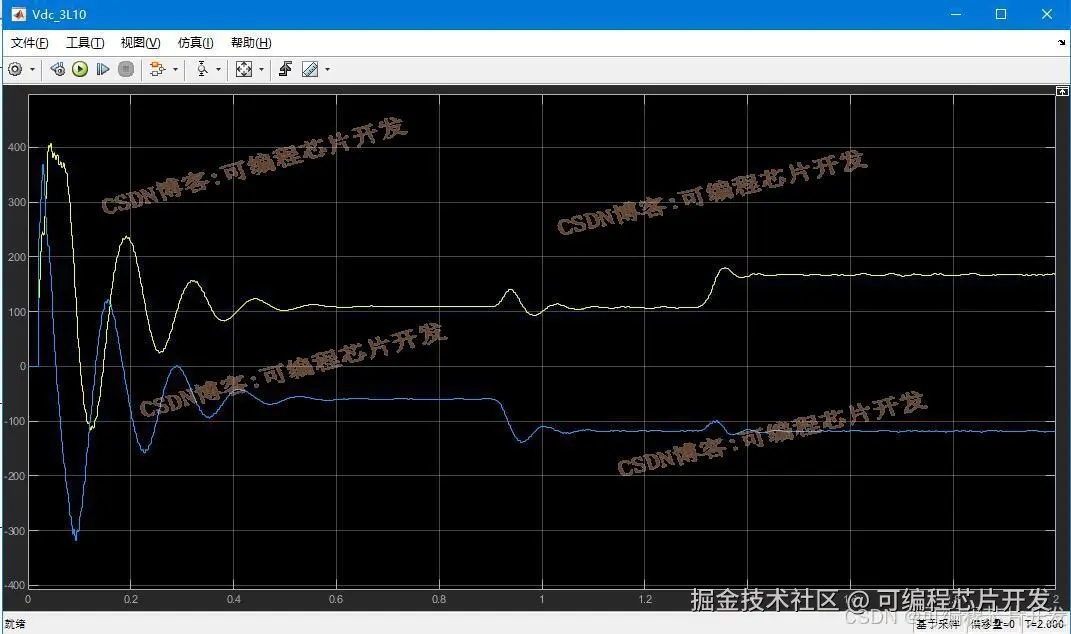

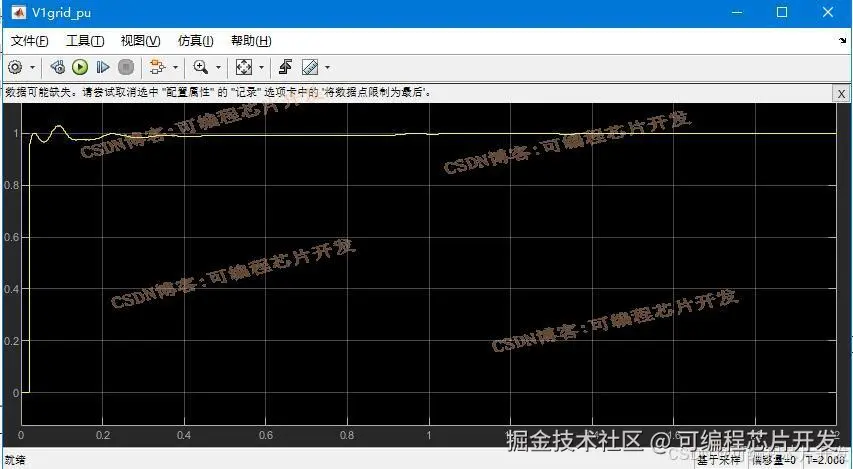

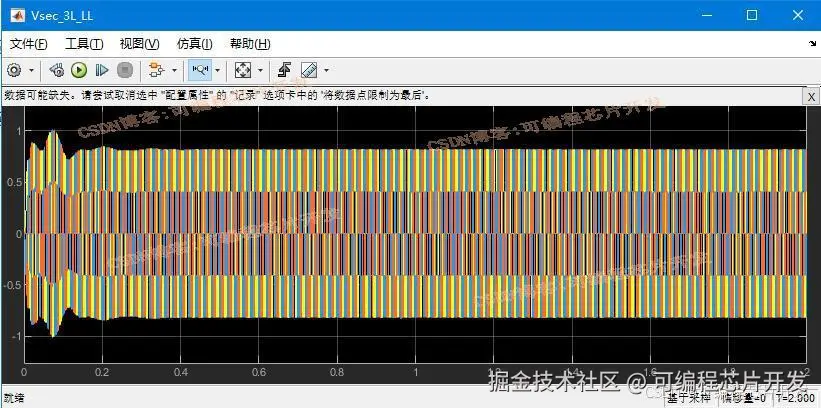

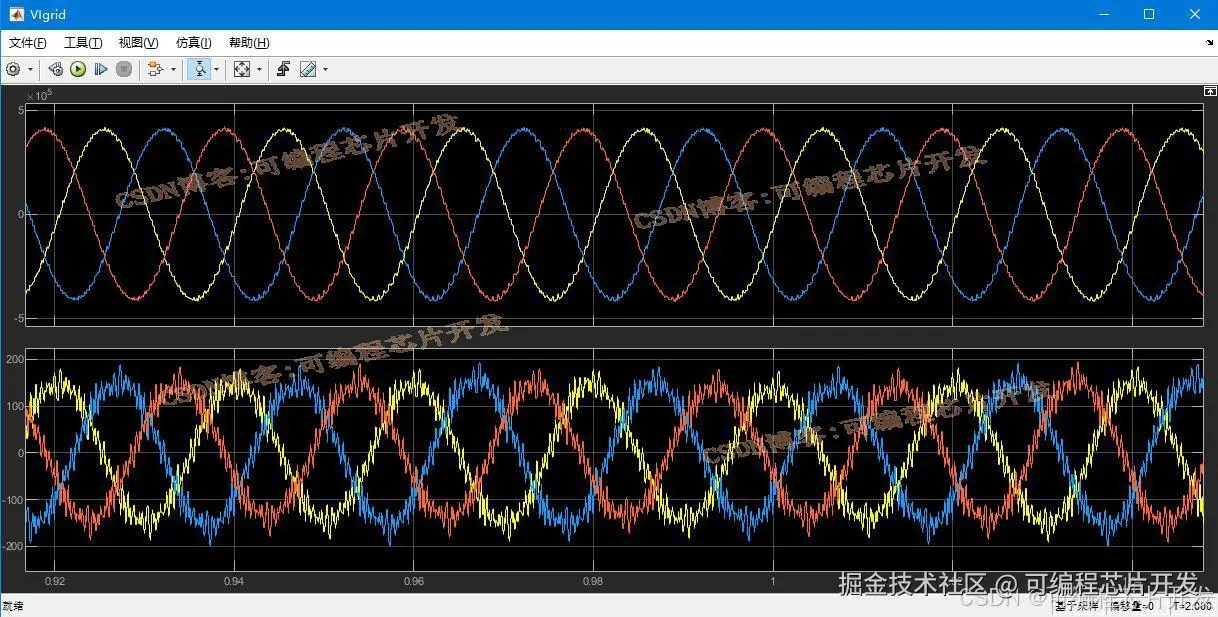

（完整程序运行后无水印）

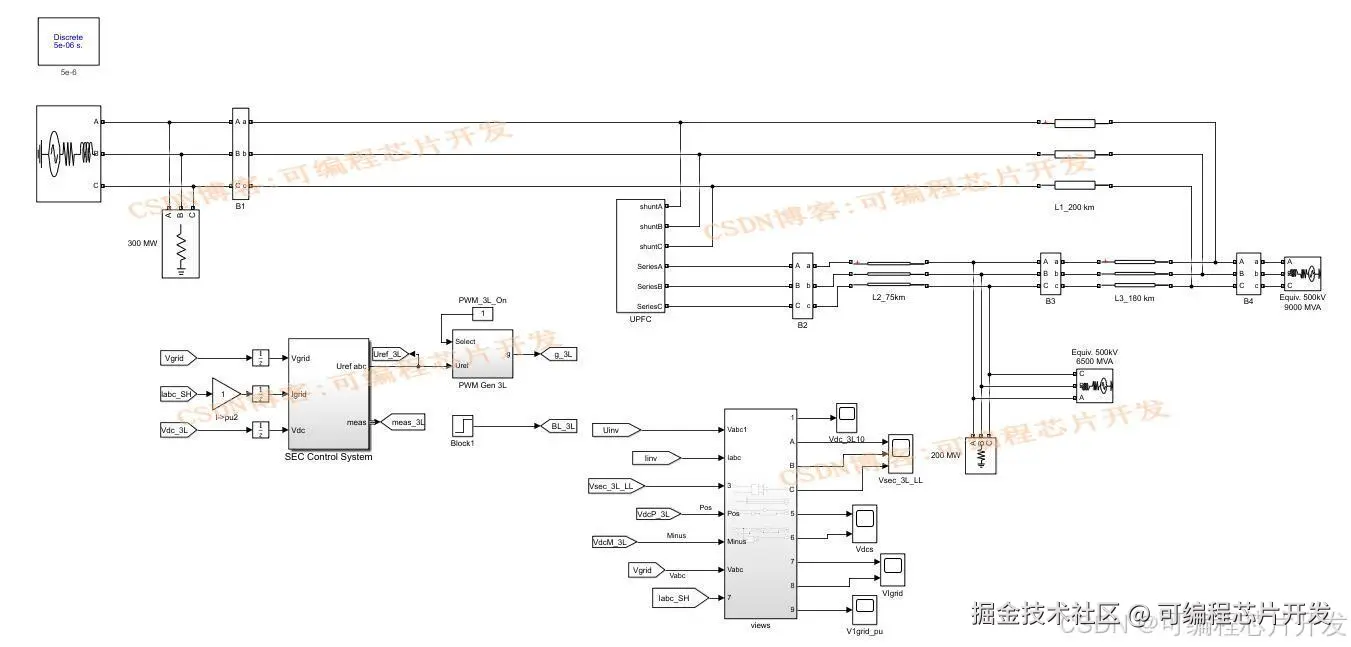

3.核心程序与模型
版本：MATLAB2022a
0072
4.系统原理简介
统一潮流控制器（Unified Power Flow Controller, UPFC）是灵活交流输电系统（Flexible AC Transmission Systems, FACTS）技术中最为先进和多功能的设备之一，它能够在不增加输电线路物理容量的情况下，显著提高电力系统的传输能力和稳定性。UPFC能够同时控制输电线路的有功功率、无功功率以及节点电压，具有调节系统潮流分布、提高系统稳定性和改善电压质量等重要作用。UPFC由串联和并联两部分组成，其中串联部分类似于静止同步串联补偿器（SSSC），并联部分则类似于静止同步补偿器（STATCOM）。串联部分通过一个可控的电压源换流器（Voltage Source Converter, VSC）与输电线路串联连接，而并联部分同样通过一个VSC与系统并联连接，两者之间共享一个直流储能环节（通常是大容量电容器）。这种结构使得UPFC能够独立地控制有功功率和无功功率。
串联部分通过调节注入到输电线路上的电压，进而影响系统的阻抗，控制有功功率的流动。设串联注入电压为Vsc，则其对系统潮流的影响可由以下公式描述：
其中，ΔP是注入电压引起的有功功率变化，Iline为线路电流，δ为串联换流器的电压相位角，θline为线路两端的电压相角差。
并联部分主要负责调节系统中的无功功率和节点电压，通过改变注入到系统中的无功电流实现。若并联换流器注入的无功电流为Qshunt，则无功功率的变化可表示为：
UPFC的整体系统模型可以用以下矩阵形式表示，考虑一个简化的两节点系统，节点1和节点2之间通过输电线路相连，UPFC安装在节点1上：
这里，P和Q分别表示有功和无功功率，V表示节点电压，G和B分别为导纳矩阵的实部和虚部，星号表示复数共轭，j是虚数单位。
UPFC的控制目标通常包括维持系统电压稳定、优化潮流分布、提高系统传输能力和提高动态稳定性等。为了实现这些目标，通常需要设计复杂的控制算法，如基于模型预测控制（Model Predictive Control, MPC）、线性二次调节器（Linear Quadratic Regulator, LQR）或模糊逻辑控制等。
